Схема отопления с теплыми полами: от простого к сложному

Как выбрать устройство

При самостоятельном выборе гребёнки для тёплого пола необходимо правильно определиться с функциональным назначением этого узла, выполнить расчёт количества подключаемых к устройству петель или входов, а также обратить внимание на материал изготовления и наличие автоматизации, делающей эксплуатацию удобной и максимально эффективной

Материал коллекторов подачи и «обратки»

Выпускаемые на сегодняшний день коллекторы могут быть выполнены с использованием традиционной нержавейки, латуни и высокопрочного пластика.

Нержавейка является практически идеальным, но довольно дорогим вариантом. Латунные узлы более дешёвые, но менее надёжные, отличающиеся повышенной хрупкостью.

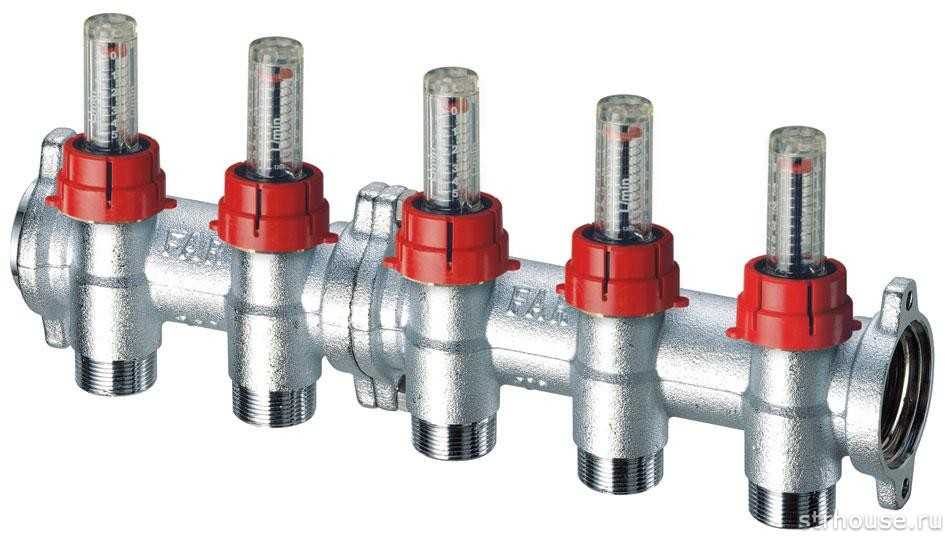

Количество контуров на коллекторах, допустимый уровень давления и потока воды

Отопительные коллекторы, разделяющие потоки теплового носителя, чаще всего представлены двумя распределительными гребёнками. По первой осуществляется поступление теплоносителя, а по второй производится его обратный отвод. Торцевая часть снабжается подключением к подающей или обратной магистрали, а непосредственно вдоль корпуса находятся штуцеры для петель (контуров) монтируемой отопительной системы «тёплый пол».

Степень автоматизации изделия

Современный рынок сантехнических изделий готов представить отечественным и зарубежным потребителям технически совершенные конструкции гребёнок, подключаемых к термостатам и программируемому контроллеру, что позволяет осуществлять регулировку температурного режима и потока теплового носителя на контурах согласно изменяющимся потребностям.

Фирма-производитель

Самые качественные изделия выпускаются европейскими производителями, но их стоимость очень высока, поэтому цена современного и качественного коллектора, как правило, начинается от 1000–1200$. Приобретение доступных по стоимости китайских устройств довольно часто является рискованным мероприятием, так как такие гребёнки обычно не слишком долговечны. Тем не менее существует ряд брендов, которые хорошо зарекомендовали себя и востребованы потребителями.

Таблица: достоинства и характеристики различных марок коллекторов

Наименование	Характеристики	Основные достоинства
Millennium	Коллекторная группа китайского производства для эффективного и безопасного использования в системе «тёплый пол».	Гребёнка характеризуется идеальным соотношением между доступной ценой и функциональностью.
TIM	Коллекторная группа с расходомерами китайского производства для обустройства водяного тёплого пола и использования в коллекторно-лучевой отопительной разводке.	Гребёнка производится на Европейском оборудовании, имеет высокое качество, очень надёжная в процессе всего срока эксплуатации. Выполняется литьём под давлением с применением высококачественной латуни.
Oventrop Multidis	Немецкий распределитель для системы напольного отопления с циркуляцией принудительного типа.	Гребёнка выполнена из нержавеющей стали и предназначена для напольного отопления с наличием встроенных ротаметров и регулирующих вставок.
Stout	Итальянский коллектор в сборе, изготовленный из нержавеющей стали, оснащённый расходомерами, которые производятся под тщательным контролем.	Высокая надёжность обусловлена качественными материалами, оптимальной комплектацией блока в варианте исполнения для обустройства тёплого пола.
Valtec	Итальянский никелированный латунный коллектор для распределения потоков теплового носителя в контурной системе тёплого пола.	На выходах гребёнки есть регулирующий вентиль для контроля расхода теплоносителя со средними показателями полного ресурса на уровне восемь тысяч циклов.

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла

При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Монтаж коллектора теплого пола

Монтаж коллектора и подключение контуров тёплого пола

Watch this video on YouTube

Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:

• Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.
• Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.

Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.

Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.

Подключение ТП к коллектору

Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:

на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;

в ручную подсоединить конец шланга к штуцеру гребёнки;

окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.

Настройка коллектора

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:

• удаление колпачка с запорной арматуры;
• закрепление вентиля шестигранником;
• определение числа оборотов для конкретной петли;
• прокручивание вентиля на вычисленное количество раз.

Остальные контуры тёплого пола настраиваются также.

От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.

Сборка фабричной гребенки для теплого пола – пошаговая инструкция

Чаще всего для систем теплого пола применяют гребенки фабричного производства, изготовленные из нержавеющей стали или латуни. Рассмотрим на примере одного такого устройства пошаговый процесс сборки.

Шаг 1. Распакуйте гребенку и все составляющие части ее узла. Проверьте целостность и комплектность в соответствии с приложенной инструкцией.

Распаковка гребенки

Шаг 2. Выложите все составные элементы коллекторного узла на пол или другую плоскую и ровную поверхность в соответствии с тем, как они должны быть в собранном виде.

Элементы узла укладываются на пол

Шаг 3. Соберите вместе отдельные малые элементы гребенки для теплого пола. В данном случае собирается термометр и кран для запирания подачи в коллектор от котла.

Соединение термометра и запорного крана

Шаг 4. Собранные вместе малые элементы гребенки для теплого пола подсоедините к подающему и отводящему коллекторам в соответствии с инструкцией.

Далее малые элементы нужно подсоединить к коллекторам

Шаг 5. Распакуйте кронштейны для крепежа гребенки теплого пола к стене. Проверьте комплектность.

Распакованы крепежные кронштейны

Шаг 6. Зафиксируйте коллекторы гребенки на кронштейнах, установив их на большие скобы и закрепив сверху малыми.

Коллекторы фиксируются на кронштейнах

Шаг 7. Просверлите отверстия в стене и смонтируйте коллекторы вместе с запорной арматурой, термометрами, сливными кранами и спусками воздуха на стене. Далее выполните монтаж регулирующего двух- или трехходового клапана, насоса и прочих изделий, которые необходимы для создания полного комплекта гребенки.

Прикручивание коллекторов к стене

Как устроен узел гребенки

Когда трубы раскладываются в разных помещениях, их концы все равно сводятся в одном месте. К ним подключается гребенка. Это распределительный узел. У него такие задачи:

• Уменьшение температуры воды, поступающей из котла. Температура для подачи в пол должна составлять максимум 45 градусов, а теплогенератор обычно нагревает теплоноситель намного сильнее.
• Обеспечение необходимого объема тепла для каждого помещения в отдельности. Гребенка тут функционирует в качестве распределителя энергии, отвечает за расход на каждом контуре по отдельности.

В гребенке два коллектора – обратный, подающий. Они горизонтальные, соединяются с потребителями – это контуры обогрева. С торцов в них поступает теплоноситель из главной магистрали.

Как выглядит гребенка для теплого пола

Для регулировки поступающего в контуры объема воды, на коллекторе ставятся клапаны. Они оснащены нажимным штоком. Регулировать можно вручную, автоматически. Для контроля объема воды отводы от второго коллектора оснащены колбами, измеряющими расход.

Еще одна важная деталь насос циркуляции. Без него ничего не будет работать нормально, потому что насос регулирует циркуляцию воды.

Функционирование двухходового клапана

Принцип работы двухходовой гребенки упрощен, если сравнивать с трехходовым механизмом. Перед гребенкой размещается двухходовой клапан с закрепленным выносным датчиком температуры. Датчик располагается вместе с коллектором обработки.

У клапана 2 основных режима – открытие и закрытие. Они определяют расположение штока. Шток управляется термоголовкой.

Принцип функционирования конструкции такой – сначала двухходовой клапан в открытом положении, при этом горячая жидкость подается в гребенку. Она смешивается с остывшей водой из обратного клапана, только потом попадает в коллектор для поступления в систему пола. Находящийся на выходе выносной датчик проводит замер температуры. Когда она меньше необходимого уровня, двухходовой клапан будет открыт. После того как подогрев доведет воду до оптимальной температуры, то система закрывается, и теплоноситель больше не поступает от основного источника.

По мере отдачи тепла в комнату вода остывает, и ее температура становится меньше установленной нормы. Термоголовка клапана, получая информацию с датчика, поднимает шток, открывает клапан, тогда горячая вода с котла снова смешивается с остывшей в гребенке.

Итак, двухходовая система – надежная, в ней минимизирована вероятность поломки, поступления в систему слишком горячей воды. Этот процесс также контролируется термостатом и принципом функционирования оборудования.

Следует отметить, что плавность, точность регулировки хуже в отличие от установки трехходового клапана.

Работа гребенки с трехходовым клапаном

При выборе гребенки следует изучить устройство терхходового клапана, его плюсы и минусы. В отличие от двухходового он более оптимизированной работой, потому что схема имеет три входа:

• 1 узел – принимает теплоноситель от котла;
• 2 узел – принимает воду от исходящего коллектора;
• 3 узел – линия от коллектора обработки.

Подключить этот клапан несложно, а принцип функционирования включает такие этапы:

1. Сначала линия подмешивания перекрыта, но подача из котла открыта. В гребенку поступает нагретая вода.
2. Датчик уведомляет о том, что температура превышена. При этом происходит смещение запора в клапане, одновременно открывается узел подмешивания, закрывается поступление теплоносителя.
3. Теперь температура нормализуется, а запорная конструкция не меняет своего расположения.
4. Когда вода совершает несколько циклов движения, то остывает. Клапан фиксирует этот процесс и перекрывает узел подмешивания.

Принцип функционирования

Принцип функционирования трехходовой конструкции отличается плавностью и возможностью точнее регулировать температурный режим. Несмотря на эти достоинства, недостаток заключается в недостаточной надежности системы.

Виды и модификации гребенок для отопления

Современные распределительные коллекторы могут быть двух основных видов. Из-за различий в своём строении они применяются в различных случаях.

1. Радиаторные коллекторы нашли своё применение в системах небольшого объема. Они хорошо подходят для отопительных систем двухэтажного частного дома, в которых имеется несколько контуров отопления и теплые полы. Такие коллекторы выпускаются с различными вариантами подвода теплоносителя: нижний, верхний и боковой. Чаще всего встречаются распределительные гребенки с нижним подводом теплоносителя. Это обусловлено тем, что трубы проложенные под полом намного лучше сохраняют тепло, а также совсем незаметны и не портят внешний вид комнат.
2. Распределительная гидравлическая стрелка. Этот отопительный прибор предназначен для многоэтажных домов и больших объёмов жидкости. Принципиальным отличием в строении такого коллектора является емкость, которая находится между распределительными гребенками и объединяет их. Это нужно для того, чтобы выровнять давление по всей системе, а также не допустить резкого перепада температуры в трубах. Максимально реализовать КПД гидрострелки можно при наличии циркуляционного насоса на каждый отдельный контур.

На рынке можно найти гребенки, изготовленные из различных металлов и сплавов: латунные, нержавеющие и полипропиленовые. Каждый из материалов предназначен для определенного типа отопительных систем и имеет свои плюсы и минусы.

По количеству выходов можно встретить модели от 2 до 10 обслуживаемых контуров. В зависимости от потребности можно найти коллекторы, оборудованные циркуляционными насосами, дополнительными сливными кранами или отверстиями. Также нередки случаи наличия в конструкции гребенки термостатов и датчиков.

Устройство и принцип работы

Плюсы использования гребенки в системе водяного теплого пола:

• По сравнению с радиаторным обогревом при использовании водяного теплого пола экономится порядка 20-45% ресурсов.
• Безопасность, в процессе эксплуатации нет контакта с открытыми приборами под напряжением или с источником высокой температурой.
• Долгий срок службы. При правильной эксплуатации и установке она прослужит порядка 30-40 лет.
• Благодаря физиологически правильному распределению воздуха, в помещении комфортно находиться.
• Очень удобно с точки зрения эстетических целей, поскольку радиаторы или другие элементы не занимают места в пространстве.

Устройство водяной гребенки представляет из себя  распределительно-смесительный узел. Он состоит из двух коллекторов, один выполняет функцию подачи теплоносителя, а второй — обратка. К торцу, при помощи патрубков, подсоединяют теплоноситель от котла.

Для контроля за количеством жидкости, вытекающей в каждый контур устанавливается клапан, имеющий нажимной шток. При помощи него можно регулировать  как вручную, так и с использованием автоматики. Для контроля над уровнем теплоносителя оборудуются специальные колбы, которые устанавливаются на отводе другого коллектора.

Еще один неотъемлемый элемент схемы — циркуляционный насос, именно благодаря этому звену работает система и теплоноситель циркулирует по системе. Без подключения к электросети работа невозможна, поскольку естественным путем жидкость не течет.

Принцип работы гребенки выглядит следующим образом: нагретая до определенной температуры вода поступает из котла  в питающий клапан. Затем происходит смешение с остывшей водой и продолжается циркуляция в контуре благодаря работе насоса. Она протекает несколько кругов, пока ее температура не снизится ниже заданной, за контроль отвечает датчики трехходового клапана.

После того как она опустится ниже заданного показателя подается сигнал на устройство управления и откроется клапан. Начнет втекать горячий поток жидкости из котла, то есть произойдет подмешивание горячей водой. Когда произойдет выравнивание температуры до установленного значения подмес прекратиться и клапан перекроется.

Такой элемент как насос гребенки, находится в рабочем состоянии на протяжении всего периода, поскольку он обеспечивает беспрерывную циркуляцию. Для слива жидкости предусмотрены сливные вентили, а для удаления воздуха из системы можно установить автоматические воздухоотводы.

После прохождения жидкости по всем контурам, остывшая вода концентрируется возле выходного распределительного коллектора. Давление тут выравнивается благодаря специальному клапану, когда оно возрастает происходит открытие штока, и лишняя жидкость течет в подающую магистраль.

К ней подключается каждый из контуров теплого пола, она выполняет следующие функции:

• Выравнивает температуру теплоносителя, поступающую из нагревательного элемента, поскольку рабочая температура не должна превышать 45 градусов Цельсия, а котел зачастую выдает температуру в районе 50 градусов.
• Распределительная. Равномерно распределяет тепло в каждом помещении, благодаря раздачи тепла в каждый контур индивидуально.

Распределительные узлы могут быть выполненные из нержавеющей стали, пластика (полипропилена), или латуни. Также можно установить расходомер, он будет выравнивать температуру в каждом помещении, поскольку все помещения, как правило, имеют различную площадь и длину контура.

Как самому соорудить коллектор?

Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.

Этап планирования

Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

• Число контуров, по которым будет проходить нагретая вода.
• Количество и технические характеристики входящего в схему нагревательного оборудования.
• Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

Определяем конструкцию блока

Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

• Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
• Циркуляционный насос следует подключать с торца конструкции.
• Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
• Подающие контуры отопительной системы подключают снизу или сверху.

Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

Последовательность работ

Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

• В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
• Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
• Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
• Теперь коллектор можно покрасить и хорошенько посушить.
• Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

После этого устройство готово к эксплуатации

От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом. Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.

Что такое гребёнка для тёплого пола: роль узла и принцип работы

Как правило, современная схема «тёплых полов» достаточно сложна, представлена несколькими контурами с разной протяжённостью труб и количеством теплового носителя, поэтому роль такого узла, как гребёнка, не должна недооцениваться.

С двухходовым клапаном

Основное отличие стандартной схемы «гребёнки», оснащённой двухходовым клапаном, представлено непрерывной подачей воды из «обратки» без применения специальной арматуры отсекающего типа. В этом случае смесительным узлом для системы «тёплые полы» выполняется периодическое подмешивание кипятка в условиях остывания теплового носителя ниже заданных параметров. Этот тип схемы прекрасно зарекомендовал себя на практике, но только при отсутствии чрезмерной величины контуров.

На схеме представлены:

• 1 — двухходовой питающий клапан;
• 2 — циркуляционное насосное оборудование;
• 3 — температурный датчик;
• 4 — балансировочного типа клапанное устройство;
• 5 — обратный клапан.

Клапанное устройство питающего типа отличается наличием встроенного в него жидкостного датчика-термостата, отсекающего или добавляющего определённое количество горячего теплового носителя при необходимости. Стабильные температурные показатели по периметру делают эксплуатационный ресурс конструкции максимально высоким. Преимущества такого варианта представлены сглаживанием резких скачков в условиях незначительной пропускной способности клапанного устройства.

С трёхходовым клапаном

К категории универсального оборудования относятся современные и высокоэффективные смесительные узлы, монтируемые в системе «тёплый пол» с наличием трёхходового клапанного устройства. Этой конструкцией предполагается смешивание кипятка с «обраткой» непосредственно внутри корпуса, а также наличие объединённой функции питающего клапанного устройства с балансировкой байпасного типа. Заслонка, имеющая регулируемое положение, встраивается в кран.

Этот вид регулирующей арматуры имеет оснащение в виде специальных погодозависимых контроллеров, термостатов и сервоприводов, поэтому является оптимальным вариантом для установки во множественных контурах для обогрева очень больших по площади помещений.

Основной минус конструкции с трёхходовым клапаном заключается в возможности впуска горячего теплового носителя и риске появления чрезмерного давления внутри системы, что отрицательно сказывается на трубах и заметно понижает их эксплуатационный период. При этом сложность максимально точного регулирования температурных показателей обусловлена наличием повышенной пропускной способности, поэтому даже слабый поворот заслонки может вызвать ощутимое изменение температуры внутри системы «тёплый пол» на 3–5˚С.
