Нюансы установки электрического котла в частном доме

Схемы подключения

Обвязать два разнотипных котла в одной тепловой схеме очень ответственный этап. Любая даже незначительная ошибка, кроме неэффективности работы теплового оборудования, может создать аварийную ситуацию в доме.

Расчет двухкотловой схемы подключения нужно поручить проектной организации, чтобы они могли подобрать наиболее оптимальную пару агрегатов с параллельной или последовательной обвязкой и вариантами управления: автоматическим или ручным.

Котлы с автоматическим управлением

С точки зрения гидравлики эта схема не имеет больших отличий от ручного принципа управления, только в ней устанавливается 2 обратных клапана.

Это требуется с целью исключения “паразитных” или холостых потоков теплоносителя через котлоагрегат, который находится в резерве. Такую проблему также решают путем установки гидрострелки. Обратные клапаны устанавливают на обратной магистрали, направленные друг на друга.

Для данной системы также потребуется термостат, отключающий насос для принудительной циркуляции. Когда в котле выгорит уголь, не будет никакого смысла циркулировать вхолостую воду через остановленный аппарат, тем самым создавая сопротивление для работы второго устройства.

Схема подключения 2-х котлов с ручным управлением

В этом варианте для согласованности работы котлоагрегатов нужна только запорно-регулирующая арматура. Все оперативные переключения между агрегатами выполняются руками оператора путем открытия/закрытия 2-х вентилей на линии обратного теплоносителя. Для полного прекращения движения горячей воды потребуется отключить 4-е вентиля, соответственно по паре на подаче и обратке.

В подобных схемах предусматриваю расширительные бачки для компенсации теплового расширения воды при нагреве котла из холодного состояния. Не рекомендуется в целях экономии оставлять один бак, поскольку он может не справится с нагрузкой во время работы двух котлов.

Последовательное и параллельное включение

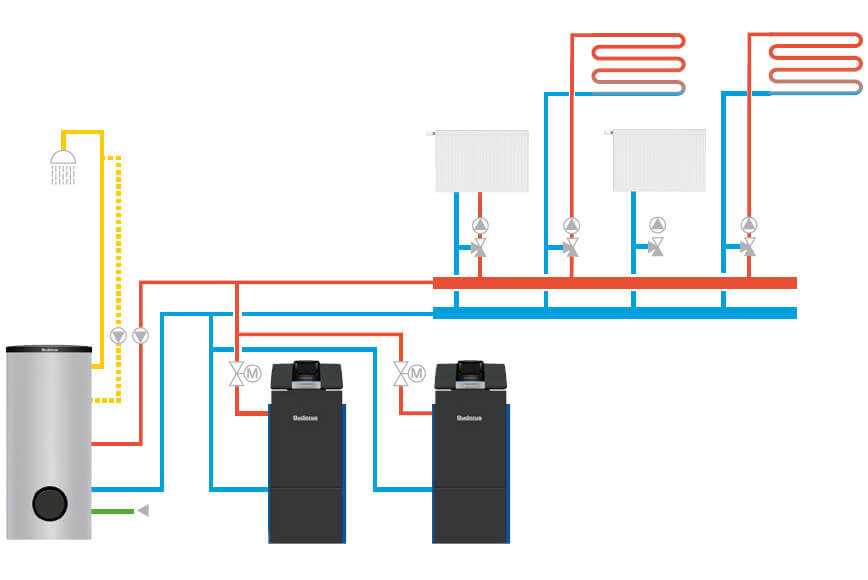

Эти две общепринятые схемы обвязки двух котлов, работающих в паре.

Последовательная, предполагает поочередное включение агрегатов без дополнительных линий и узлов. При этом первый по ходу движения воды агрегат нагревает ее, а второй — догревает до нужной температуры.

Последовательная схема

Первый вариант применяется для небольших источников нагрева. На практике  он встречается довольно редко и считается непрактичным, поскольку нельзя снять для ремонтных операций один агрегат, не нарушив работоспособность другого.

Такая схема будет неработоспособной при неисправности даже одного агрегата. Сегодня эта схема частично модернизирована за счет установки байпасных линий и дополнительной запорно-регулировочной арматуры.

Параллельное включение в единой обвязке разнотипных котлоагрегатов считается преимущественным и допускает установку гидрострелки и автоматического блока управления.

Параллельное подключение

Принцип действия

Принцип работы электрического котла разных типов имеет главное сходство – он повышает температуру воды или другой жидкости. Различия в видах оборудования заключаются лишь в способе преобразования электроэнергии в теплоту.

Котел с ТЭНом

Для котельного оборудования с ТЭНами электрический ток проходит через проволоку с высоким сопротивлением (вольфрам), заставляя ее разогреваться.

Полученное тепло через засыпку из кварцевого песка и корпус нагревателя переходит к воде, движущейся внутри бака котла, далее попадая к радиаторам систем отопления либо к змеевику «теплого» пола.

Электродный котел

У электродных котлов все происходит немного иначе. К его цилиндрическому корпусу из стали подключают «нулевой» провод, внутрь по оси устанавливают металлический электрод с подсоединенной «фазой».

Внутри с помощью насоса заставляют двигаться недистиллированную воду из отопления, которая является проводником с определенным электрическим сопротивлением. Т.о. при пропускании через эту жидкость электричества она будет нагреваться. Степень роста температуры зависит лишь продолжительности воздействия электротока и его силы.

Индукционный

В индукционном котле нагрев воды идет из-за явления электромагнитной индукции. По катушке, обмотанной проводом, пропускают электричество. При этом одновременно внутрь нее помещается сердечник из металла. Вокруг катушки возникают т.н. вихревые токи, греющие массив сердечника, омываемый, в свою очередь, водой. Таким образом теплоту воспринимает теплоноситель.

Для чего нужна обвязка котла

В комплекте с агрегатом идут составы, их задача — повысить показатель электропроводимость жидкости.

Лучший продукт


Как используется буферная емкость…. В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Регулируется мощность ступенчато, включением одного или сразу нескольких 1,5 кВт или 2 кВт нагревателей. Для этого используют трубу соответствующей длины и два фитинга. Современные электрокотлы работают в автоматическом режиме, поэтому хозяева не должны постоянно настраивать его.

Чтобы отопление дома было высокоэффективным, необходимо использовать мощное оборудование, которое потребляет значительное количество электроэнергии подробнее: » Электрический котел: расход электроэнергии — экономичные расчеты «. Подключение электрокотла — электрическая и гидравлическая схемы Подключение электрокотла — электрическая и гидравлическая схемы Электрокотлы устанавливаются сейчас довольно часто. Оборудование совершенствуется медленными темпами. Виды электрокотлов ТЭНовые котлы — в качестве нагревательного элемента используются ТЭНы, считаются самыми распространенными.

Выполнять запуск нужно только в том случае, если эти условия соблюдены: Отсутствуют протечки, проверены все узлы в системе. С трубами получается более сложная ситуация. Этот процесс происходит в расширительном баке, других открытых участков контура нет.
Отопление гаража электрическим котлом

Процесс монтажа в нужном порядке (видео)

Итак, проверив стену, к которой будет крепиться котел, и убедившись в ее способности нести необходимую нагрузку, мы оставляем немного свободного места для доступа к котлу (обычно оно указывается в инструкции) и устанавливаем агрегат, проверяя ровность его расположения помощью уровня.

Монтажная планка пригодится Вам для грамотной установки котла. Трубопроводы должны подбираться исходя из того, какой насос установлен в системе.

В основном, монтаж электрокотла несложен, однако, как и во всяком деле, здесь есть свои интересные моменты. Так, котлы с небольшой мощностью всегда хорошо работают в обычной сети с напряжением в 220В. Другое дело, если модель достаточно мощная, требуется ее подключение к трехфазной сети

Именно поэтому так важно правильно рассчитать сечение кабеля. Правильно подобранный кабель способен выдержать мощность агрегата и без сбоев пропускать ток нужной величины

После того, как котел будет установлен, к нему подводят трубы отопительной системы и системы водоснабжения. Здесь и пригодятся муфты и фланцы.

Следующим шагом будет подсоединение к электросети. УЗО и автоматы с необходимыми номиналами устанавливаются предварительно, и выполняются заземлительные работы. Кабель оснащается выключателем, расстояние между контактами которого равняется 3мм. Как только аппарат будет подключен к системе, можно набрать воду, запускать агрегат и проверять его в деле.

Способы соединения дровяного и газового котлов в одну систему

Поскольку дровяной котел функционирует в открытой системе, то совместить его с газовым отопительным прибором, который имеет закрытую систему нелегко. С обвязкой открытого типа вода нагревается до температуры сто градусов и выше при наибольшем показателе высокого давления. Чтобы обезопасить перегрев жидкости ставится расширительный бак.

Через бачки открытого типа выводится часть горячей воды, что помогает понизить давление в системе. Но использование таких спусковых емкостей иногда стает причиной поступления кислородных частиц в теплоноситель.

Существует два способа соединения двух котлов в одну систему:

  • параллельное подключение газового и твердотопливного котла совместно с приборами безопасности;
  • последовательное соединение двух котлов разного типа с применением теплоаккумулятора.

Применение теплоаккумулятора

Система отопления с двумя котлами имеет такую структуру:

  • теплоаккумулятор и газовый котел совмещаются с отопительными приборами в закрытый контур;
  • от дровяного отопительного прибора к теплоаккумулятору поступают энергетические потоки, которые передаются в закрытую систему.

При помощи теплоаккумулятора можно проводить функционирование системы одновременно от двух котлов или только от газового и дровяного теплового агрегата.

Параллельная закрытая схема

Для совмещения систем дровяного и газового котла используются такие устройства:

  • клапан предохранительный;
  • бачок мембранный;
  • манометр;
  • клапан для воздухоотвода.

Первым делом на патрубки двух котлов монтируются отсекающие краны. Клапан предохранительный, устройство для отвода воздуха, а также манометр устанавливается возле дровяного агрегата.

На разветвлении от твердотопливного котла для функционирования оборота малого круга ставится переключатель. Закрепляют его на расстоянии одного метра от дровяного отопительного прибора. К перемычке добавляется обратный клапан, перекрывающий доступ воды в часть контура откаченного агрегата на твердом топливе.

Подачу с обраткой подключают к радиаторам. Обратный поток теплоносителя разделяется двумя трубами. Одна присоединяется через трехходовой кран к перемычке. Перед разветвлением этих труб монтируется бак и насос.

В параллельной отопительной системе можно задействовать теплоаккумулятор. Схема установки прибора при таком подключении заключается в подсоединении к нему обратных и подающих магистралей, труб подачи и обратки к системе отопления. Для совместного или отдельного функционирования котлов на всех системных узлах ставятся краны, перекрывающие течение теплоносителя.

Монтаж электрического котла отопления

Схема подключения электрического котла отопления

Монтаж электрического котла осуществляется в нежилом, отапливаемом помещении. Порядок монтажа будет выглядеть так:

  1. Крепим котел к стене или к полу в зависимости от модели. Требования по расстоянию от стен, пола и потолка читаем в паспорте.
  2. Подключаемся к системе отопления и производим проверку под давлением. Если есть течи, то их необходимо устранить. Герметизацию резьбовых соединений лучше делать тефлоновой нитью или специальным анаэробным герметиком.
  3. Подключаем электрическую часть — сеть, датчики температуры, автоматы, программируемые термостаты и так далее.
  4. Осуществляем пробный запуск системы.

Правила эксплуатации электрического котла отопления

Для того, чтобы ваш электрический котел проработал как можно дольше важно соблюдать правила эксплуатации. Они будут следующими:

Они будут следующими:

  • Теплоноситель в системе должен быть качественным! То есть либо подготовленная вода (дистиллированная со специальными присадками), либо теплоноситель на основе гликолей (этиленгликоль или пропиленгликоль), предназначенный специально для систем отопления. Автомобильный антифриз или тосол использовать не рекомендуется.
  • Температура, до которой нагревается теплоноситель должна быть как можно меньше! Эксплуатация при максимальной температуре сокращает срок жизни ТЭНов и резиновых уплотнений, а также способствует образованию накипи и ускоренному старению гликолевых жидкостей.
  • Раз в год необходимо производить осмотр и чистку электрических контактов внутри котла. Кроме того, необходимо чистить от накипи сам ТЭН. Это увеличит срок его эксплуатации
  • Необходимо периодически следить за герметичностью соединений и сварных швов котла.

Виды электрических котлов

Выбирая электро котел для установки в дополнение к твердотопливному, достаточно бегло ознакомиться с основами нагрева воды при помощи электрического тока, что бы не попасться в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит на своей системе отопления проверять правдивость заверений производителя о несравненно высоком КПД именно их приборов – это может стоить лишних денег, и окупятся они не скоро. Есть три основных типа котлов:

1. ТЭНовые котлы.

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать, как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНа по причине образования накипи, уменьшающей теплоотдачу.

2. Электродные котлы.

Теплоносителем в них выступает вода. Нагрев происходит за счет энергии выделяемой при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в контуре. Обеспечивает плавный нагрев воды в системе. Со временем, в результате электролитических реакций, электроды растворяются и требуется их замена.

Для чего нужно правильно обвязать электрокотел

Итак, что же такое обвязка котла отопления полипропиленом? Полипропилен в отоплении оправдан простотой его монтажа и доступными ценами.

Главное его преимущество – это невозможность такого явления, как коррозия, и поэтому он удобен для применения любого теплоносителя. Гладкая внутрення поверхность остаётся чистой долгое время, и трубы эксплуатируются много лет. Трубы из полипропилена применяют в системах любого типа.


Из недостатков можно выделить большой коэффициент теплового расширения, этот факт учитывается при их установке. Частично этот недостаток нивелируется применением армировки в трубах.

Обвязка котла полипропиленом имеет различие в зависимости от применяемого вида отопления:

  1. Газовое отопление. Обвязка газового оборудования предусматривает использование гидравлической стрелки и коллектора. В основном применяется схема обвязки для систем, где каждый контур оснащён насосным оборудованием. Этот метод рационален с точки зрения того, что встроенный в водонагревательный котёл насос будет создавать давление лишь на малом участке трубопровода – до коллектора. А дальше уже работают сетевые насосы. Использование газового котла при полипропиленовом обустройстве предусматривается без наличия металлических соединителей, но лишь при условии, что температура воды на подаче не превышает 80˚С.
  2. Твердотопливное отопление. Особенностью использования таких котлов отопления есть высокая инертность при остановке подачи топлива – пока в камере сгорания есть горючее котёл будет греть воду. Это отрицательно влияет на полипропилен. Поэтому обвязывая такие котлы нужно сразу на выходе (до 1,5 м) устанавливать металлические трубы, а потом уже использовать полипропилен.
  3. Электрическое отопление. Здесь также, аналогично с твердотопливными установками, полипропиленовые трубы применяются не сразу на выходе из котла, а на отдалении. Применение полипропилена в электрокотлах оправдывается наличием автоматики, свойственной им, которая предотвращает перегрев теплоносителя. Также предусматривается установка гидравлического аккумулятора и сбросных клапанов, защищающих от гидроударов.

Основное назначение обустройства электрокотла – это предотвращение перегрева отопительного оборудования. Поэтому правильно выполненная обвязка помогает снизить энергозатраты. Если выполнить работы корректно, то это позволит снизить контроль за перегревом котла и вероятность аварий.

А в случае отсутствия автоматики, обустройство играет определяющую роль, так как благодаря ей достигается максимальный эффект даже в оборудовании с невысоким КПД.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды

Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос

Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя трубаРасширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Электрический котел ЭВАН ЭПО-24

Котел ЭПО-24 — стационарный электрический прибор мощностью 24 кВт, предназначенный для отопления различных жилых и производственных помещений площадью до 240 м2. Электропитанием котлов ЭПО-24 служат трехфазные (380В, 50Гц) источники переменного тока с глухозаземленной нейтралью. Комплектуются одноступенчатыми или трехступенчатыми пультами управления.

Технические характеристики

Характеристика ЭПО-24
Мощность, кВт 24
Рабочее напряжение, В, ±10% 380
Отапливаемая площадь (м2), при высоте потолка 2,7 м 240
Мощность ступеней, кВт 24/8
Габаритные размеры котла (мм) / резьба патрубков G 565x270x220 / G 1¼
Габаритные размеры одноступенчатого пульта (ШхВхГ), мм 205х250х175
Габаритные размеры трехступенчатого пульта (ШхВхГ), мм 380х265х180
Масса, кг : котла / пульта 1-ст. / пульта 3-ст. 15 / 4 / 6
Сечение жилы питающего кабеля, мм2 10
Рабочее давление в котле, не более 0,3 МПа
Испытательное давление котла 0,5 МПа
Давление опрессовки системы отопления с котлом после монтажа, не более 0,4 МПа
Диапазон регулировки температуры теплоносителя 30-85 °С
Температура срабатывания аварийного датчика с самовозвратом  92±3 °С
КПД котла ЭВАН ЭПО-24 93%
Гарантийный срок эксплуатации 18 месяцев

Преимущества котлов ЭВАН ЭПО-24

  • Экономичность за счет низкой инвестиционной стоимости и рационального использования электроэнергии, которое достигается за счет применения в электрокотле автоматической системы регулировки температуры в помещении.
  • Простота монтажа и обслуживания.
  • Отсутствие дополнительных затрат — не требуется вложений в процессе эксплуатации.
  • Компактность – не требуется отдельного помещения.
  • Универсальность – может использоваться в качестве основного или резервного источника тепла.
  • Экологичность — не снижает уровень кислорода в помещении, отсутствуют вредные выбросы продуктов сгорания.
  • Надежность в снабжении энергоносителем — электроэнергия наименее зависима от наличия традиционных сырьевых источников энергии (нефть, мазут, газ, уголь и т.д.).
  • Независимость от внешних факторов — температура в доме не зависит от работы ТЭЦ и коммунальных служб, нет сезонного падения давления газа в газопроводе, поддерживает заданную температуру в помещении независимо от погодных условий.

Структура и габаритный чертеж

1 — корпус, 2 — ТЭН, 3 — защитный кожух, 4 — аварийный термовыключатель с самовозвратом, 5 -датчик терморегулятора, 6 — входной патрубок, 7 — выходной патрубок, 8 — зажим М8 для нулевого защитного проводника РЕ9 — крышкаИнструкция по установке и монтажу

Перед монтажом котла проверьте правильность и качество монтажа системы отопления с естественной циркуляцией. Трубы системы отопления должны быть расположены так, чтобы способствовать естественной циркуляции теплоносителя. При этом максимальный уровень теплоносителя не должен превышать 30 метров до уровня котла (рабочее давление в котле не выше 0,3 МПа).Если невозможно или нежелательно добиваться естественной циркуляции теплоносителя в системе отопления, необходимо использовать циркуляционный насос.Система отопления должна обязательно иметь расширительную емкость, сообщающуюся с атмосферой. При использовании расширительной емкости мембранного типа на выходе из котла перед шаровым вентилем должен устанавливаться предохранительный клапан, рассчитанный на давление не более 0,4 МПа. Так как при срабатывании предохранительного клапана возможен выброс теплоносителя или пара через его дренажное отверстие, необходимо к этому отверстию выполнить слив в канализационную систему.На входе и выходе из котла устанавливаются шаровые вентили, применяемые при демонтаже, ремонте и техническом  обслуживании прибора. Установка запорной арматуры на трубопроводе, соединяющем расширительную емкость с системой отопления, запрещается!

Давление опрессовки системы отопления с котлом после монтажа  – не более 0,4 МПа.

Котел должен быть смонтирован в вертикальном положении (защитный кожух – вверху). Пульт управления монтируется вертикально на высоте 1,4-1,7 м от пола на стенах и сооружениях в хорошо освещенных помещениях.

Схема подключения котла к системе отопления Заказать электрические котлы ЭПО-24

Котлы с ТЭНами

Классической конструкцией электрокотла считается использование в его комплектации ТЭНов – нагревательных элементов трубчатого типа. Они устанавливаются в емкость, через которую протекает теплоноситель.

Котел с ТЭНами

Для оптимизации расхода электрокотла для отопления частного дома производители монтируют несколько нагревательных элементов мощностью от 1,5 до 2 кВт. В блоке управления предусмотрена возможность автоматического или ручного включения отдельных ТЭНов для оптимизации расхода электроэнергии. В современных моделях эту функцию выполняет электронный блок управления. Для лучшего результата рекомендуется правильно выбрать электрокотел для отопления с возможностью подключения наружных датчиков температуры. Это позволит настроить работу оборудования в зависимости от внешних факторов – температуры воздуха на улице и в помещении.

Так как основным нагревательным элементом является ТЭН – при выборе электрокотла для отопления дома следует ознакомиться с их классификацией:

  • Трубчатые. У них происходит преобразование электрической энергии в тепловую за счет прохождения тока через проводник с высоким показателем сопротивления. Для защиты он устанавливается в герметичную колбу;
  • Трубчатые с теплообменными пластинами. Для увеличения площади теплопередачи в мини электрокотлах для отопления на колбу устанавливают пластины;
  • Электронагреватели с терморегулятором. В заводских моделях они не используются, но рассматриваются как нагревательный элемент при изготовлении самодельного электрокотла для отопления.

Важным преимуществом заводских электрических котлов является возможность выбрать модель с полной комплектацией, в которую входит расширительный бак, циркуляционный насос, второй контур для ГВС

Таким образом снижается трудоемкость монтажа теплоснабжения и место для нее, что очень важно для квартир

Устройство электрокотла

В самом общем случае устройство электрокотла выглядит так. Имеется стальная емкость с патрубками для подключения подающего и обратного трубопровода системы обогрева. В нее встроены разные по конструкции устройства для нагрева котловой воды – индукционные катушки, электроды или ТЭНы.

Источник фото: kit.byklimatkotlyelektricheskie

Они определяют стоимость котельного агрегата (в порядке убывания). В ряде случаев предусмотрены теплоизоляция частей оборудования, соприкасающихся с нагретой водой, встроенный циркуляционный насос для нее и другое. Обязательно есть элементы автоматики (отводчики воздуха, термисторы, манометры и т.д.), защит (от перегрева, утечки тока) и управления тепловой мощностью.

Организация открытой системы с теплоаккумулятором

  1. Установка своими руками на два штуцера дровяного котла отсекающих кранов.
  2. Подключение расширительного бачка. Его нужно размещать так, чтобы он был выше всех элементов обвязки. Давление, под которым твердотопливный котел подаёт воду, часто превышает давление, под которым подается теплоноситель с газового котла, подключенного к баллону. Чтобы выровнять эти величины, нужно правильно настроить открытый расширительный бачок.
  3. Монтаж кранов на патрубки теплоаккумулятора.
  4. Соединение теплоаккумулятора и котла двумя трубами.
  5. Подключение двух трубок к трубам, размещенным между теплоаккумулятором и котлом. Их врезают возле кранов, которые находятся возле штуцеров аккумулятора, или на небольшом расстоянии от запорной арматуры. На эти трубки монтируют отсекающие краны. Благодаря этим трубам можно будет использовать котел на твердом топливе в обход теплоаккумулятора.
  6. Врезка перемычки. Ею соединяют подающую и обратную трубы, находящиеся между дровяным котлом для дома и аккумулятором тепла. К подающей линии эту перемычку крепят путем сварки или использования фитингов, а к обратной – с помощью трехходового клапана. Образуется малый круг, по которому теплоноситель будет циркулировать до тех пор, пока не нагреется до 60 °С. После вода будет перемещаться по большому кругу через теплоаккумулятор.
  7. Подключение фильтра и насоса. Их монтируют на обратной линии в месте между трехходовым клапаном и патрубком теплообменника котла. Для этого к линии параллельно подключают П-образную трубку, посередине которой находится насос с фильтром. Перед этими элементами и после них должны быть краны. Такое решение позволяет сделать байпас, по которому будет двигаться теплоноситель в случае отсутствия электроэнергии.

Особенности покупки и установки электрокотлов

При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

  1. Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.
  2. Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.
  3. Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.
  4. Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.
  5. Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент – монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.

Особенности расположения обвязки котельного оборудования

  • группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
  • циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
  • расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Устанавливаем защитную аппаратуру

Когда все вводные провода будут подведены к электрокотлу, необходимо будет дополнительно защитить его автоматическим выключателеми УЗО, установленным в главном щите.

Предназначение первого устройства – защита оборудования от короткого замыкания и перегрузки проводки. Подключение электрокотла через УЗО позволит защитить Вас от токов утечки.

Также рекомендуется подключить стабилизатор напряжения, т. к. даже небольшие скачки могут вывести агрегат из строя. О том, что необходимо заземлить электрический котел, думаю, говорить не стоит. Главное требование заключается в том, чтобы заземляющий провод велся напрямую от шины к корпусу оборудования.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
