Типовые схемы систем отопления и способы подключения радиаторов

Материалы и арматура для монтажа

Для установки радиаторов отопления своими руками потребуются:

• специальные кронштейны;
• запорная арматура;
• кран Маевского;
• заглушка;
• уплотняющие материалы, дюбели.

Кронштейны

Часто они уже включены в комплектацию радиатора. Если же их нет, можно приобрести в магазине крепеж подходящей длины, диаметра и профиля. При подборе учитывают тип стены (при настенном креплении), нагрузку, форму коллектора, глубину радиатора.

Виды кронштейнов:

• анкерные с погружением в основание;
• накладные.

Для бетонных или кирпичных стен используют короткие анкерные кронштейны длиной до 20 см, для газобетона или керамоблока нужны более длинные — до 30 см. Накладные крепления применимы ко всем стенам, в том числе деревянным или гипсокартонным.

Разновидности настенных и напольных кронштейнов

Некоторые изготовители производят регулируемые по длине кронштейны. Это универсальный вариант, который можно купить, не боясь, что не угадаете с размером.

Кран Маевского для спуска воздуха

В любом теплоносителе присутствует воздух в растворенном виде. При прохождении по трубам он накапливается в тех местах, где скорость движения или давление ниже, чем в основном русле. Образуются воздушные пробки, препятствующие нормальной работе системы отопления. Там, где есть контакт воды с алюминием, к воздуху примешивается водород, что представляет опасность взрыва.

Устанавливаем кран Маевского

Для своевременного удаления газовых пузырей в систему встраивается кран Маевского. Это игольчатый клапан, который может работать в ручном или автоматическом режиме. Для спуска газа рукоятку крана поворачивают до появления шипения, закрывают после выделения из клапана жидкости.

Фото воздухоотводчика

Установить наличие воздушных пробок можно простым ощупыванием батареи. Если она греет неравномерно и есть холодные участки, требуется сбросить воздух с помощью воздухоотводчика.

Заглушка

Используется для перекрытия движения теплоносителя в тупиковом отверстии радиатора. В зависимости от направления резьбы может быть левой или правой. Чтобы деталь не выделялась на общем фоне, ее изготавливают окрашенной в цвет радиатора.

Установка заглушки в зависимости от способа подключения

Контур заглушки обматывают герметизирующими материалами. При установке для большего уплотнения подкручивают ключом.

Запорная арматура

Служит для размыкания системы отопления при прекращении эксплуатации какой-либо ее части, а также регулировки температуры радиатора. Запорная арматура представлена кранами различной конструкции:

• шаровые — используются только в положении вкл.-выкл.;
• штоковые — более технологичные, могут изменять расход воды для регулирования температуры;
• обратные клапаны — препятствуют оттоку теплоносителя из определенного участка системы.

Запорная арматура увеличивает безопасность работы отопительной системы, а при возможности регулировки — снижает общие энергозатраты на поддержание комфортной температуры.

Инструменты и сопутствующие материалы

Для самостоятельной установки радиаторов понадобятся:

• дрель или перфоратор;
• уровень;
• карандаш;
• подмотка для труб;
• дюбели;
• разводные ключи с насадками для монтажа фитингов;
• ниппели с прокладками, если нужно нарастить число секций.

В качестве подмотки можно использовать ФУМ-ленту, сантехническую или льняную нить.

Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, не обязательно подойдет другому.

Тем не менее, если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

• размер радиаторов и их тепловая мощность;
• размещение отопительных приборов внутри дома;
• схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

• в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
• ребра на конвекторах должны быть направлены вертикально;
• середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
• общая длина батареи должна составлять от 75 % ширины оконного проема;
• отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Неправильные способы подключения

Радиаторы обычно монтируют без проблем, но того же нельзя сказать о некоторых компонентах системы.

Головка терморегулятора

Ошибки при монтаже устройства приводят к падению эффективности работы. Наиболее часто проблемы вызывают:

Вертикальное размещение головки делают, чтобы она не выпирала в сторону, мешая хождению или уборке. Это приводит к нагреву сильфона, поскольку теплоноситель поднимается от клапана вверх. Для исправления необходимо остановить эксплуатацию, демонтировать устройство, затем установить вновь, расположив горизонтально.

Фото 3. Неправильное вертикальное подключение термоголовки к батарее (слева), правильное горизонтальное размещение (справа).

• Размещение термоголовки в нише или аналогичных ограниченных пространствах. Это приводит к снижению конвекции: тепло оседает в замкнутом объёме, аккумулируется и неправильно отражается от окружающих стенок. Таким образом уменьшается эффективность обогрева.
• Установка штор так, что они закрывают термоголовку. Данный фактор приводит к неправильному определению устройством температуры в помещении. Сильфон перестаёт срабатывать, когда в этом есть необходимость. Решение этой проблемы — вынос датчика на стену, не закрытую лишними предметами. Большинство термоголовок разрешено монтировать на расстоянии до двух метров от труб.
• Важную роль также играет качественная настройка прибора. Рекомендуется пригласить специалиста, который проверит правильность работы и, если возникнет необходимость, изменит характеристики.

Байпас

Проблемы с устройством обычно возникают при замене радиаторов неквалифицированным человеком. Особенно это касается случаев, в которых чугун меняют на другой материал.

Наиболее типичны две ошибки:

• Монтаж на байпасной трубе подачи шарового крана, предназначенного для пуска воды в систему. Через устройство не должен проходить весь теплоноситель: лишь небольшая часть, которой хватит для эксплуатации.
• Байпас подключен к обвязке через смеситель с трёхходовым краном. Теоретически это разрешает регулировать теплоотдачу котла, но практически приводит к порче прибора.

Обе ошибки достаточно легко исправить, изменив принцип подключения байпаса. Следует также отметить несколько правил:

1. Запрещается ставить байпас на свободную трубу в многоквартирных домах.
2. Запрещается установка запорных арматур и клапанов.
3. Допускается уменьшение труб на один типичный размер.
4. В энергонезависимой гравитационной системе необходим насос, причём его подключают исключительно к байпасу.

Внимание! Названные проблемы касаются исключительно многоквартирных домов, в которых они приводят к разбалансировке всей системы. Следствием таких ошибок становится уменьшение количества тепла, которое получают соседи по магистрали. Виды монтажа, описанные выше, нежелательны, но редко приводят к авариям в частных строениях

Это связано с отсутствием других пользователей, у которых может быть иная конфигурация системы, неспособная сочетаться с остальными

Виды монтажа, описанные выше, нежелательны, но редко приводят к авариям в частных строениях. Это связано с отсутствием других пользователей, у которых может быть иная конфигурация системы, неспособная сочетаться с остальными.

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Схема установки.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

• застелите пол тряпками, поскольку возможно поступление воды из труб;
• демонтируйте верхний шаровый кран или вышедший из строя старый клапан;

• приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
• при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
• разберите разъемное соединение на клапане терморегулятора;
• накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
• соедините клапан и удлинитель;

• закрутите удлинитель с американкой в пробку батареи;
• смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

• включите электронный блок на тестовую проверку;
• на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;

• установите дату, что требуется для нормальной работы устройства;
• после подтверждения первичных настроек на экране должна появиться буква М;
• при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;

• накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
• нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
• нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.

Биметаллические радиаторы отопления

Сравнительная характеристика с другими видами батарей

На фото – высокий узкий прибор.

Для начала необходимо понять, какие радиаторы отопления бывают, и чем они отличаются друг от друга.

Перечислим основные виды:

• Чугунные батареи – один из самых распространенных типов, который встречается в большинстве квартир советской застройки. Представляет собой систему соединенных чугунных секций с достаточно толстыми стенками и большой массой. Отличается высокой прочностью и долговечностью, однако имеет невысокий КПД и теплоотдачу, а также можно отметить большую тепловую инерцию;
• Стальные трубчатые регистры – это система труб достаточно большого диаметра, или одна труба в виде S-образного изгиба (пример – полотенцесушитель). Данный тип приборов обычно устанавливают в больших помещениях – концертных залах, кинотеатрах, спортивных комплексах, супермаркетах. Отличаются высокой мощностью и большим объемом теплоносителя;
• Стальные панели отопления. Представляют собой сваренные профилированные пластины из стали, внутри которых имеются каналы для циркуляции теплоносителя. Имеют достаточно низкую стойкость к гидроударам и невысокую прочность, подвержены коррозии и не очень надежны;
• Алюминиевые радиаторы – более современный тип батарей, который отличается повышенной теплоотдачей и КПД, невысоким объемом теплоносителя и низкой массой прибора. За счет низкой тепловой инерции хорошо поддаются автоматической и ручной терморегулировке. Требовательны к качеству теплоносителя и его кислотности, имеют среднюю прочность и срок службы;
• Медные батареи – представляют собой систему трубок с пластинчатым оребрением. Отличаются самой высокой теплоотдачей и КПД, высокой прочностью и стойкостью к гидроударам, отсутствием коррозии и длительным сроком службы. Единственный недостаток медных агрегатов – высокая цена;
• Биметаллические радиаторы внешне и по конструкции напоминают алюминиевые приборы с той разницей, что внутренние стенки каналов выполнены из стали или меди. Таким образом удается повысить эффективность и теплоотдачу батареи, но сохранить ее прочность и долговечность.

Знакомая многим чугунная батарея.

Чтобы понять главную отличительную черту биметаллического прибора, следует лучше разобраться в его конструкции. Основная задача любой батареи на жидком теплоносителе – обеспечить максимальную передачу тепла от теплоносителя окружающей среде, при этом иметь достаточный запас механической и коррозионной прочности для длительной эффективной работы.

Степень теплоотдачи напрямую зависит от теплопроводности металла и толщины стенок. Наиболее теплопроводные материалы – алюминий и медь, поэтому самые эффективные приборы сделаны из цветных металлов.

Наиболее эффективные радиаторы сделаны из меди.

С другой стороны, самую высокую прочность демонстрирует сталь и черные металлы. Но они подвержены коррозии и имеют низкую теплопроводность. При этом сталь намного дешевле меди и алюминия, что также является преимуществом.

Конструкция биметаллического радиатора отличается тем, что внутренние стенки каналов выполнены из прочной антикоррозионной стали или чистой меди, а внешние стенки и оребрение выполнены из легкого и теплопроводного алюминия. Это решение позволило совместить преимущества стали и цветных металлов в одном приборе.

Внутренняя поверхность каналов и коллектора выполнена из стали.

Важно! Биметаллические радиаторы совместили в себе преимущества изделий из черных и цветных металлов, став наиболее прогрессивным и современным видом отопительных приборов

Преимущества и недостатки

Конвектор отлично вписывается в современный интерьер.

Рассмотрим положительные и отрицательные стороны использования агрегатов с комбинированными металлами в составе. Начнем с преимуществ:

Крепление к полу

Чтобы надежно установить радиатор на горизонтальной поверхности, применяются напольные кронштейны различной конструкции. Это могут быть короткие ножки со скобами, хомутами, цепными зажимами или несущие стойки с подвижными кронштейнами.

Напольное крепление проводится по алгоритму:

1. Сначала за нижний коллектор радиатора ввести скобу или цепь, накрутить на концы гайки.
2. Прикрутить к выступающим частям стержней ножки.
3. Установить радиатор на пол, прочно зафиксировать ножки с помощью подходящего крепежа.
4. Надеть декоративно-защитные колпаки.

Напольный кронштейн Если радиатор устанавливается на стойки, сначала монтируются они, затем на подвижные кронштейны навешивается оборудование.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Watch this video on YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

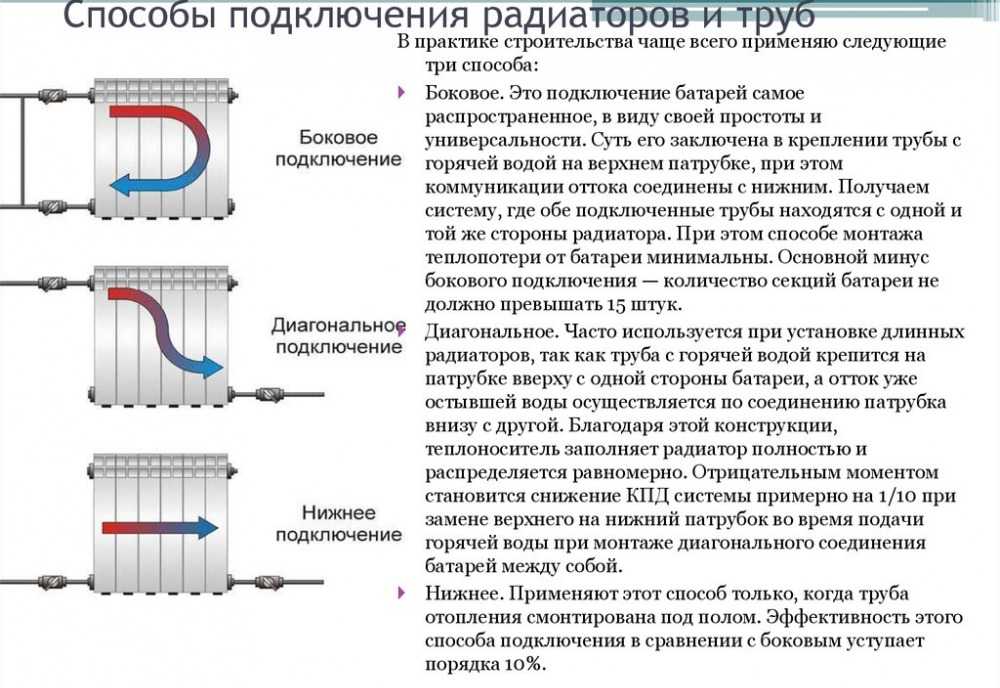

Варианты и схемы установки

Перед началом монтажа необходимо определиться со схемой подключения. Существует несколько вариантов: боковое, диагональное и нижнее. Одним из наиболее применяемых и эффективных способов является боковое. В этом случае подключение подводящей трубы с теплоносителем осуществляется к верхнему патрубку батареи, а отвод производится через нижний. Таким образом, подводящая труба располагается над отводящей с одной стороны батареи.

Увеличение количества секций (регистров) при боковом подключении приводит к уменьшению прогрева отдаленного противоположного участка, что приведет к существенному снижению теплоотдачи. Этот способ дает возможность добавлять ограниченное число дополнительных секций.

Другой способ подключения — диагональный, который применяется при установке радиаторов с большим числом секций. Он позволяет производить нагрев батареи по всему периметру. Подводящая труба присоединяется к верхнему патрубку радиатора, а отводящая крепится по диагонали от верхнего угла батареи к нижнему. Таким образом, подключение осуществляется с разных сторон.

Следующий вид подключения является наименее эффективным и характеризуется низким КПД. Это радиаторы с нижним подключением. Применение этого способа осуществляется для систем отопления, находящихся под полом.

Какими достоинствами обладают закрытые системы отопления?

Открытая система отопления перестает пользоваться популярностью: дело в одном существенном недостатке — в теплоноситель постоянно попадает воздух. Это приводит к снижению теплоотдачи: схема плохо справляется с функцией обогрева. Поэтому для многих хозяев частных домов предпочтительна закрытая система отопления.

Структура

Закрытая система представляет собой механизм, где теплоноситель функционирует при помощи насоса. Отличительной особенностью такого отопления для частного дома является хорошая герметичность: в теплоноситель не попадает воздух, нарушающий работу.

Схема закрытой системы отопления состоит из следующих компонентов:

• котел;
• бак;
• насос и трубопроводы;
• группа безопасности;
• отопительные приборы – трубы, радиаторы.

Принцип работы

Принцип действия основан на изменении температуры: после ее увеличения начинает действовать рабочий клапан, и излишки воды переходят в расширительный бак. При снижении температуры насос закачивает лишнюю воду обратно в систему. Следовательно, закрытая система теплоснабжения для частного дома может контролировать давление, установленное в допустимых пределах.

Особенности

В такой схеме бак обладает одной особенностью: его можно полностью наполнить теплоносителем. Следовательно, поддерживать давление будет намного проще, чем в случае с простым расширительным баком. Но при неправильном наполнении в радиаторы и трубы все-таки может попадать воздух.

Чтобы избавиться от воздуха в верхних частях, необходимо использовать поплавковые воздухоотводчики. Для отвода растворенного в теплоносителе воздуха применяют сепараторы, которые размещают в трубах. Благодаря разделителям происходит деаэрация теплоносителя, и система работает стабильно, без технических сбоев.

Достоинства

Закрытая система обладает следующими положительными характеристиками:

• безопасное давление;
• ограничен контакт с окружающей средой, что предотвращает попадание воздуха, способного нарушить работу;
• применение специализированных баков для безопасности давления;
• разделение бака на две камеры: одна из них представляет собой хранилище газа (в основном азот), а вторая является водяной камерой;
• безопасный процесс работы;
• специализированный клапан в баке сохраняет безопасный уровень давления.

На практике закрытая структура редко дает сбои, что и обуславливает ее популярность.

Особенности установки

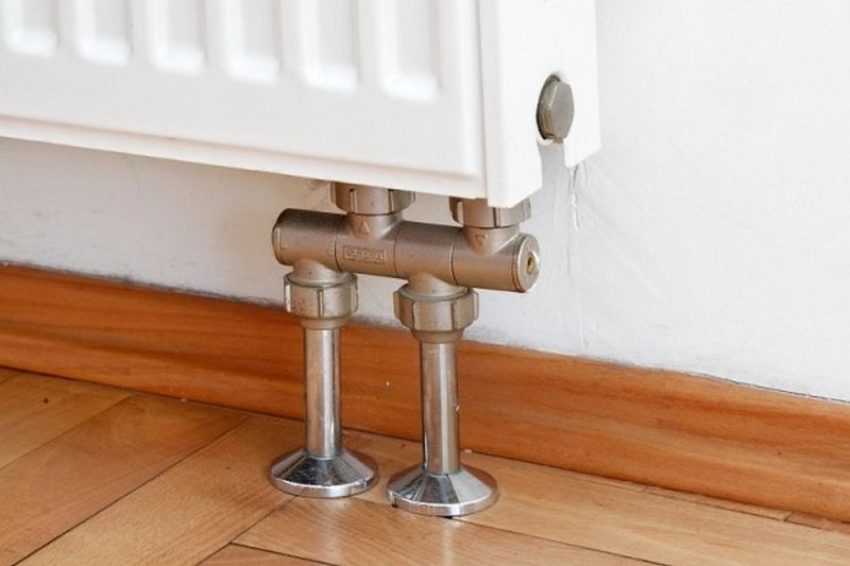

Установка осуществляется так, чтобы в последующем можно было своими руками отключить любой отопительный прибор без остановки работы всей системы и слива жидкости из нее. Для этого профессионалы применяют специализированные отсекающие краны, которые располагают на входе и выходе в радиаторы. Посредством установленных кранов можно вручную регулировать температурный режим.

Другая особенность — монтаж группы безопасности на выходе из котла отопления. задача такой группы — сбрасывать давление, если оно превысит норму. В состав группы входят такие части, как:

• манометр – контролер давления;
• предохранительный клапан – отвечает за сбор давления при превышении безопасного максимума;
• отводчик воздуха — удаляет воздух при «завоздушивании».

Прибор для измерения давления в системе.

Этапы

Установка закрытой системы своими руками осуществляется в следующем порядке:

• устанавливается котел;
• к котлу проводятся трубы, к которым проводится навешивание радиаторов;
• после всех этих процедур крепится расширительный бак;
• в контур обогрева монтируется насос и приборы для терморегуляции.

Нагревательный бак можно вмонтировать в печь. Отдельной котельной в частном доме не потребуется. Если последовательность схемы будет соблюдена, а оборудование – правильно подобрано, то система станет эффективным теплоисточником.

Если переделка

Нередки варианты, когда уже существующая открытая система перестала устраивать пользователя, и ее необходимо переделать в закрытую. Для этого необходимо заменить расширительный бак мембранным и установить его на обратке вместе с терморегуляторами.

Перед насосом ставится фильтр-грязевик, а старый открытый бак – убирается, система отопления при помощи сварочных работ делается замкнутой на новый бачок. Группа безопасности также устанавливается на выходе из котла: лучше использовать шаровые или пробковые краны.

Где лучше разместить радиатор при панорамном остеклении?

Панорамные окна делают помещение просторнее, легче, добавляют больше комфорта. Поэтому еще на этапе проектирования многие отдают предпочтение такому виду остекления. Но окна в пол создают дополнительные проблемы при проектировании системы отопления.

Чем больше площадь окна, тем больше теплопотери.

Решения для отопления дома с панорамными окнами следующие:

• низкие радиаторы (напольные батареи – их высота составляет 13-30 см);
• встраиваемые конвекторы (устанавливаются в пол и закрываются декоративными решетками);
• вертикальные батареи отопления – монтируются на стене рядом с панорамным окном.

Конвекторы с вентиляторами не рекомендуется устанавливать в спальнях – они достаточно шумные.

Подготовка

Перед тем, как нарастить батарею, ее нужно снять и должным образом подготовить. Прибор очищают от пыли и ржавчины, после чего проводят ревизию резьбового отверстия, предназначенного для коммутации батареи и подводящей трубы. Как правило, за годы эксплуатации на нем образовываются наросты из-за повышенной жесткостью воды и наличия в нем хлорки.

От этих образований нужно обязательно избавиться. Для этого используют наждачную бумагу, обрабатывая ею отверстие с резьбой. При этом нужно наблюдать особенную тщательность, т.к. даже небольшие остатки наростов воспрепятствуют герметичности установки прокладок. В дальнейшем это приводит к появлению протеканий по стыку коммутации.
