Обвязка радиаторов отопления полипропиленом, как продумать схему, правильно сделать узел обвязки, детали на фото и видео

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Watch this video on YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

перфоратор;
дрель-шуруповёрт;
сварочный аппарат для полипропиленовых труб;
молоток;
уровень;
рулетка и линейка;
маркер;
гаечный и трубный ключи;
торцевой ключ для сборки секций.
шнур или намотка для резьбовых соединений;
герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

Кронштейнов.
Кран Маевского или автоматический воздухоотводчик.
Заглушек.
Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Как схема врезки радиатора влияет на его эффективность

Многолетняя практика отечественных работников строительной индустрии позволила выделить несколько разновидностей схем обвязки приборов теплопередачи. Они продиктованы вариантами их подключения:

диагональное двухстороннее при верхней подаче;
одностороннее при подаче теплоносителя сверху;
одностороннее с подачей воды снизу;
двухстороннее с подключением обеих подводок снизу;
диагональное двухстороннее при подаче снизу;

Специалисты разработали и куда более оригинальные варианты врезки, однако, они далеко не так популярны.

Каждый из названых видов подключения имеет свои особенности и, в частности, недостатки. Последние необходимо оценить заранее и рассчитать какой вариант будет работать с максимальной отдачей:

Благодаря одностороннему подключению получается существенно повысить коэффициент полезного действия всей системы и конкретного радиатора. Это связано с тем, что нагревание каждой отдельно секции объекта осуществляется равномерно. Данный вариант является оптимальным для зданий высотой в один этаж, в которых устанавливают агрегаты с большим количеством секционных соединений.
Нижнее подключение производится непосредственно под напольной поверхностью. Однако, это не слишком эффективный аналог. Это связано в первую очередь с тем, что прогревание радиатора происходит абсолютно не равномерно.
Диагональная схема предполагает установку крана Маевского, а также специализированной заглушки. Направление теплоносителя задается заранее, благодаря чему уровень теплоотдачи объекта существенно возрастает.

Что необходимо для монтажа

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Кран маевского и способ его установки

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Запорная арматура

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Определение места расположения радиаторов

Если речь идёт о замене старых конструкций новыми, то вопрос месторасположения отпадает сам собой. В случае планирования схемы контура требуется учесть важные факторы, согласно которым батареи должны создавать надёжную теплозащиту. Какими бы ни были качественные современные стеклопакеты, они всё равно являются источниками холодного потока воздуха. Именно поэтому практически во всех помещениях ниже окна устанавливаются батареи. Но при этом стоит учитывать, что радиатор должен покрывать не менее 70% оконного проёма. Только тогда его функционирование будет эффективным.

— расстояние от подоконника до верхней части отопительного прибора должна быть в пределах 9-14 см;

— от нижней части батареи до пола требуется соблюдать зазор в 7-12 см;

— между радиатором и стеной нужно оставлять расстояние 3-5 см;

— размещать отопительную конструкцию следует по центру оконного проёма.

Исходя из перечисленных требований, можно подытожить, что предшествовать выбору модели должно место установки. Только при наличии определённых параметров подбирается мощность и комплектация секций.

Подключение радиаторов отопления схемы обвязки монтаж батарей

Ранее мы уже рассматривали вопрос монтажа системы отопления в квартире в одной из предыдущих наших статей, кто еще не читал ее — советуем прочитать, перейдя по прямой ссылке кликнув на ее название «Как сделать отопление в квартире своими руками». В этой статье мы упоминали о монтаже радиаторов отопления в квартире. Сегодня же мы рассмотрим подробнее схемы подключения отопительных батарей, а также их преимущества и недостатки.

На сегодняшний день существует только две основные схемы систем отопления:

Однотрубная система отопления

Принцип действия данной системы ясен уже с названия. Горячая вода от котла отопления подается в здание, по верхнему уровню стекая вниз по отопительным приборам, которые установлены в квартирах многоэтажного дома или помещениях частного дома. Эта система очень сильно распространена во всех типичных квартирах. Все бы было хорошо если бы ни одно — но… Недостатком данной системы является, то, что нет возможности регулировать температуру отопительных приборов (батарей и радиаторов) без установки дополнительных конструктивных элементов. Помимо этого, так как теплая вода проходит существенное расстояние то, доходя до нижнего этажа или крайнего помещения, она заметно теряет температуру, из-за чего в следующих помещениях всегда будет холодней предыдущих.

Двухтрубная систем отопления

В данной системы применяется две линии труб, по одной подается теплая вода, а остывшая – по другой возвращается на подогрев. По сравнению с однотрубной системой отопления, в которой радиаторы подключаются последовательно, в двухтрубной системе отопления отопительные радиаторы подключаются параллельно независимо друг от друга. Даная система отопления, как правило, применяется в частных домах или коттеджах. Преимуществом такой системы является то, что температура отопительных приборов во всех помещениях одинакова и для регулировки температуры в помещении достаточно лишь установить у подающую трубу терморегулятор.

Прежде чем приступить к схеме подключения батарей, давайте подробнее рассмотрим их конструкцию принцип работы и дополнительные устройства.

Ну, вроде все и так понятно кроме «байпаса». «Байпас» — это всего лишь небольшой отрезок трубы, который размещается между подводящей трубой и отводящей или как ее называют «обраткой». Диаметр трубы «байпаса» должен быть немного меньшим от диаметра основных труб (подводящей и обратки). В установке данного устройства есть необходимость лишь тогда когда необходимо установить терморегулятор на радиатор при однотрубной системе отопления.

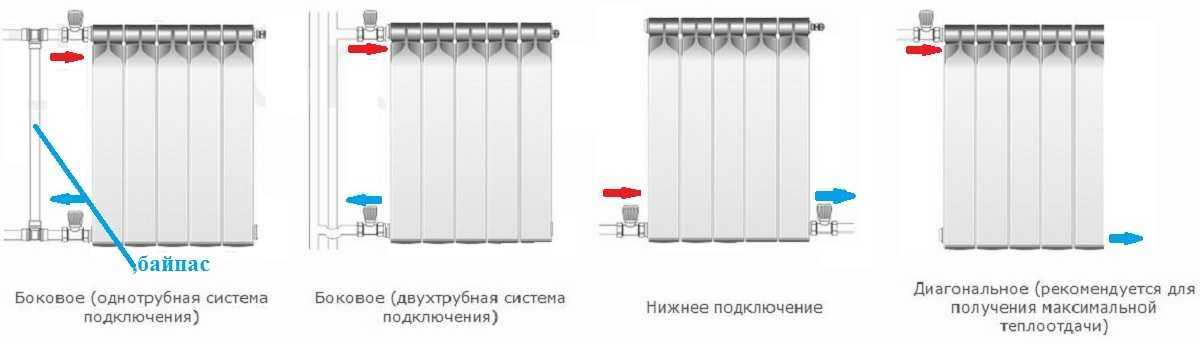

Теперь давайте перейдем к схеме подключения радиатора отопления. Существует несколько способов разводки труб и подключения батарей отопления, мы рассмотрим только самые распространенные с них:

Одностороннее подключение радиаторов отопления

На сегодняшний день наиболее распространенным остается боковое односторонне подключение радиаторов отопления. При таком подключении радиаторов горячая вода поступает в верхний патрубок батареи, а охлажденная уходит через нижний патрубок. Схема данного способа подключения дает максимальную теплоотдачу. Если только переместить подачу с отдачей (горячая вниз – холодная вверх) мощность падает примерно на 8%.

Диагональное подключение батарей отопления

Данный вариант обвязки, как правило, применяется для радиаторов большой длины. Благодаря такому способу подключения есть возможность равномерно прогревать радиатор по всей длине. Так же как и при одностороннему подключении, питающую трубу необходимо подсоединять к верхнему патрубку радиатора, а вот отводящую к нижнему, но с другой стороны. При обратном подключении мощность радиатора падает на 10-11%.

Нижнее подключение радиаторов

Такой вид подключения отопительных батарей используется только в тех случаях, когда сама система труб отопления спрятана в полу. Хоть и красиво, но с боковой схемой подключения мы получаем на 8-10% меньшую теплоотдачу радиатора.

Напоследок давайте напомним правила монтажа радиаторов отопления в жилых помещениях.

Обычно батареи устанавливаются под окнами не, потому что это красиво, а потому что исходящий от радиаторов горячий поток воздуха создает своеобразную завесу, которая не позволяет холоду и сквознякам от окна проходить в помещение.

Для достижения оптимальных параметров теплоотдачи радиаторов следует придерживаться определённых установочных расстояний:

— Высота установки радиатора над полом должна быть от 10 до 13 см;

— Расстояние между стеной и радиатором должно быть в пределах 2-5 см;

— От верхней части ниши или подоконника радиатор должен располагаться на 7 — 11 см.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
