Как правильно подключить вытяжку на кухне

Варианты установки вытяжки на кухню своими руками

Итак, рассмотрим, как установить вытяжку на кухне своими руками. Существует несколько способов установки данного прибора. Детально рассмотрим каждый из них.

Установка вытяжки в шкафчик

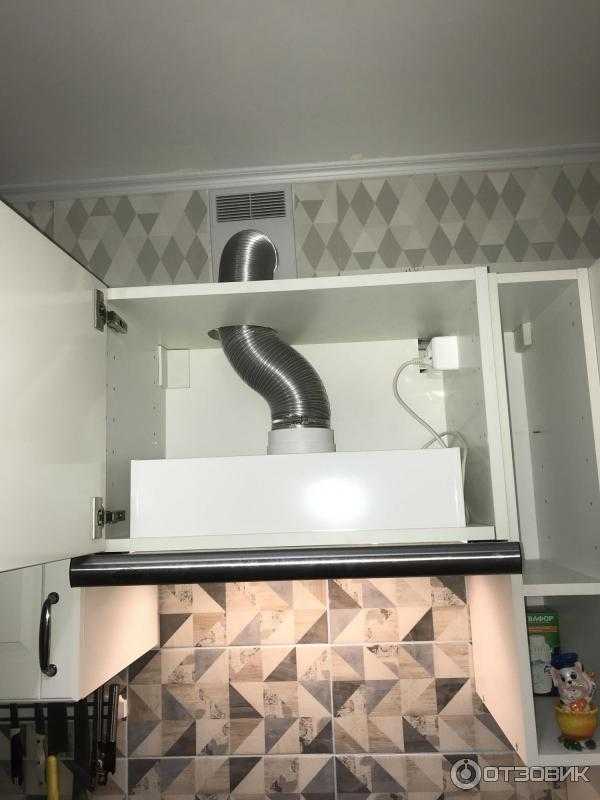

Как установить встроенную вытяжку в шкаф?

Шкафчик для встраиваемой вытяжки отличается от обычной кухонной мебели несколькими особенностями:

• в нем отсутствует дно;
• внутри имеется всего одна полка: она используется для крепления вытяжки, поэтому устанавливается на строго определенной высоте – обычно 13 – 15 см (зависит от высоты вытяжки);
• в полке и верхней крышке вырезаны отверстия для воздуховода.

Данный предмет обычно заказывают специально для вытяжки, но с помощью лобзика его легко можно выполнить и из обычного шкафчика.

Навесы для шкафчиков бывают двух типов:

1. Нерегулируемые. Крепежные отверстия для таких навесов следует размечать очень точно – до миллиметра.
2. Регулируемые. Такими подвесами шкафчик цепляется за металлическую полосу, прикрученную к стене. При необходимости их можно подтянуть или наоборот ослабить, поэтому при монтаже допускается погрешность в 5 мм.

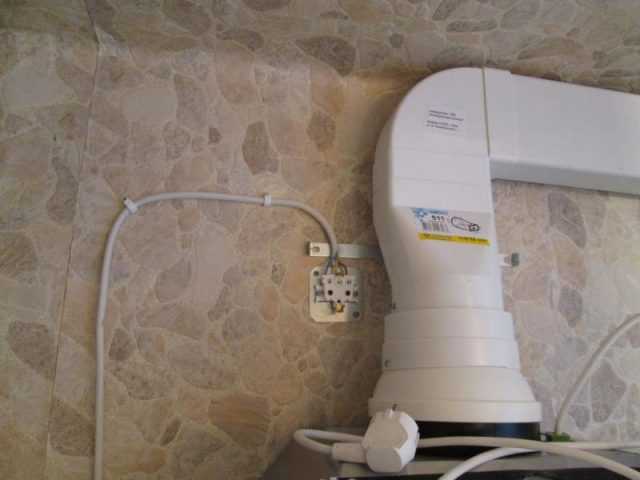

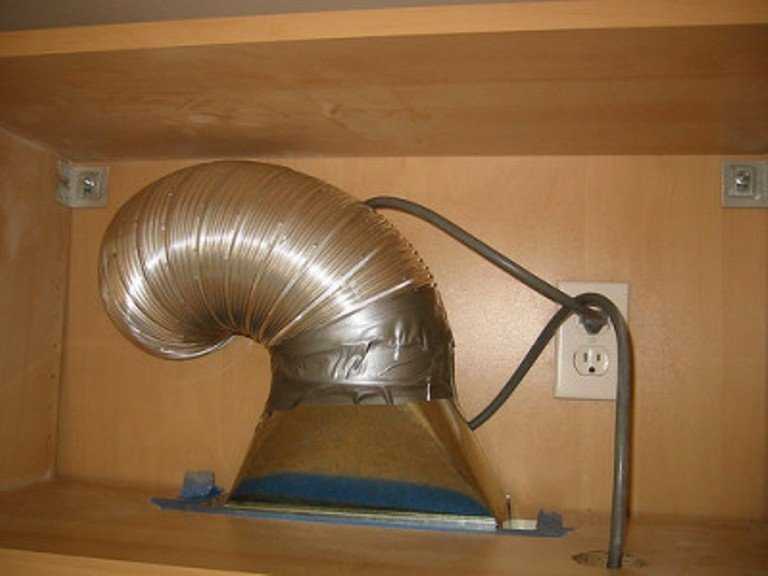

В шкафчике можно спрятать не только вытяжку, но и розетку для нее. Без бросающихся в глаза проводов интерьер будет иметь безупречный вид.

Установка под шкафчик

Если в квартире проживает один или два человека и плита эксплуатируется не на всю мощь, а только вполсилы, можно приобрести небольшую вытяжку, предназначенную для установки под шкафом.

В данном случае прибор прикручивается не к полке, а к днищу предмета мебели, в котором дополнительно проделывается отверстие под воздуховод.

Саму вытяжку необходимо спрятать за обрамлением из того же материала, что и фасады мебели, то есть шкафчик нужно как бы нарастить снизу. Детали обрамления весят немного, поэтому их можно прикрепить к днищу шкафа при помощи клея.

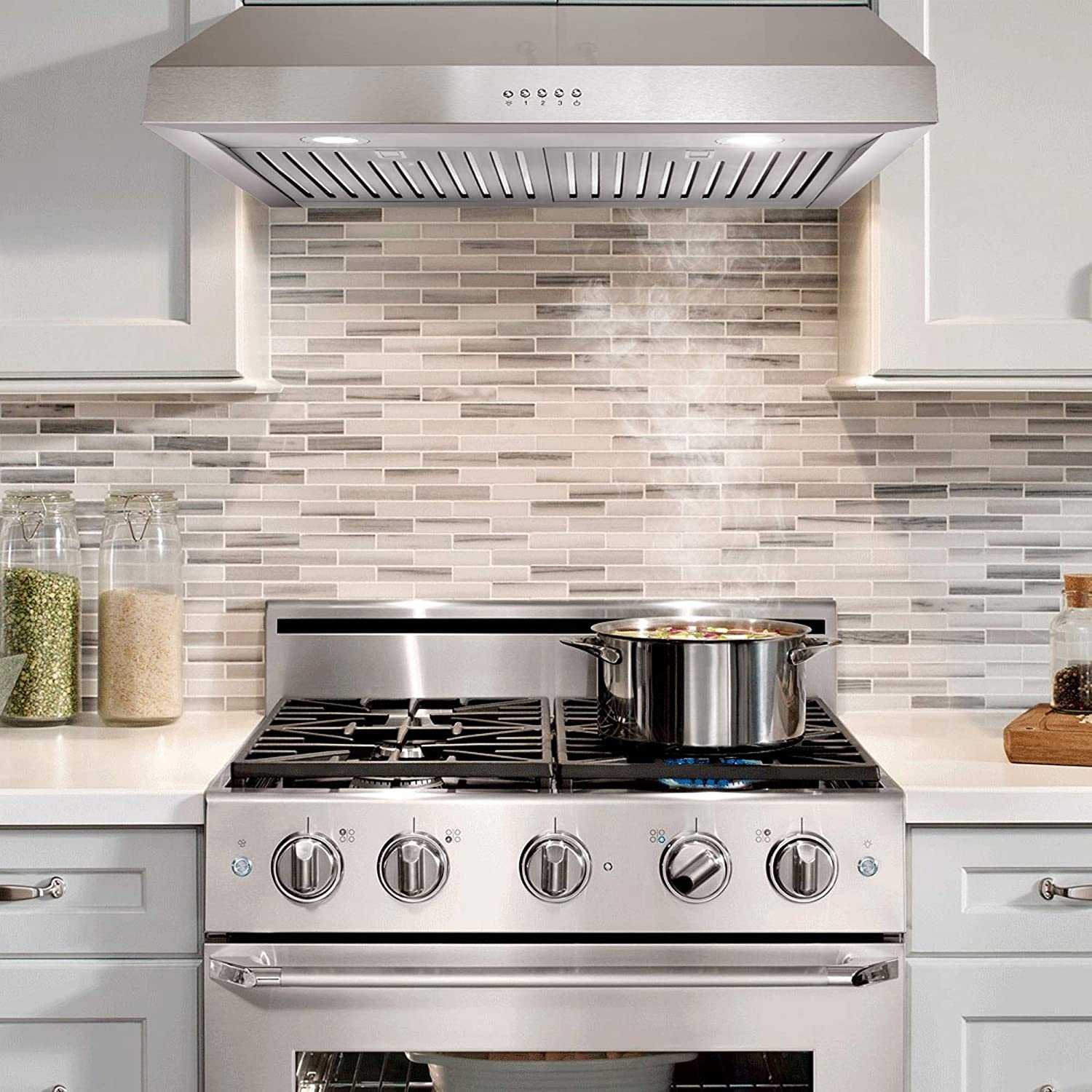

Монтаж на стену

Часто вытяжку оставляют на виду, просто прикручивая ее к стене. Монтаж осуществляется в несколько этапов:

1. На стене карандашом отмечают горизонтальную линию, положение которой соответствует высоте установки вытяжки. Максимальная высота составляет 800 мм, минимальная – зависит от вида плиты: для газовых – 650 мм, для электрических – 550 мм.
2. На горизонтальной линии прочерчивается вертикальная риска, положение которой соответствует оси симметрии плиты.
3. Вытяжку нужно распаковать и приложить к стене так, чтобы специальная отметка, обозначающая середину ее тыльной стороны, и вертикальная риска на стене совпали. При этом прибор должен занимать строго горизонтальное положение, что легко обеспечить при помощи строительного уровня. Очевидно, что на данном этапе домашнему мастеру понадобится помощник.
4. Пользуясь вытяжкой как трафаретом, нужно карандашом отметить на стене положение ее крепежных отверстий.
5. Теперь в стене нужно просверлить отверстия диаметром не менее 8 мм под дюбели. Последние должны иметь длину не менее 50 мм.

Остается прикрутить вытяжку к стене.

Монтаж вытяжки своими руками. Порядок работ

После того как вытяжка выбрана и место для нее определено, можно приступать к подготовительным и монтажным работам.

Для установки вытяжки необходимо приобрести трубы. Специалисты рекомендуют остановить свой выбор на пластиковых круглого сечения диаметром 125 мм

Важно понимать, что квадратные и прямоугольные выглядят более привлекательно и их легче устанавливать, но самое главное, ради чего производятся работы, – это хороший вывод отработанного воздуха, а наилучшая тяга будет именно в круглой трубе. Можно приобрести также металлические трубы, но они:

• Дороже обойдутся.
• Будут сложнее в монтаже.
• Будут более шумными во время работы вентиляции.

Осторожно относитесь и к гофрированным трубам. Они шумные и имеют непривлекательный вид

Не стоит выбирать и канализационные трубы – они не соответствуют требованиям к вытяжной системе по диаметру.

Помимо труб понадобятся:

• Площадка с решеткой, колена, переходники и муфты, а также держатели.
• Средства звукоизоляции: утеплители из изолона, пенофола, ультрафлекса.
• Наружная решетка для воздуховода – пластиковая или металлическая.
• 3 обратных клапана для предотвращения обратной тяги. Выбирайте из того же материала, что и трубы.
• Крепежи (дюбели с саморезами).

Приготовьте также такие инструменты:

• Рулетка и уровень.
• Перфоратор.
• Болгарка или ножовка, чтобы резать трубы.
• Шуруповерт.
• Цементный раствор для замазывания отверстия после установки трубы.
• Учтите, что ЖБИ-панели можно просверлить только алмазным бурением.

Готовимся к установке. Прежде всего определяем, где электропроводка, и убеждаемся, что там, где мы запланировали устанавливать вытяжку, не проходит кабель. В доме обычно есть схема электропроводки, в которой можно увидеть, где проложен кабель. В случае, если схема не найдена, пользуйтесь детектором скрытой проводки.

Перед началом работ накройте мебель, чтобы на нее попало меньше пыли.

Сначала делаем разметку. Диаметр отверстия под воздухопровод должен быть 132 мм, если труба в диаметре 125 мм. Зазор, который останется, будет закрыт наружной решеткой.

Располагать вытяжку необходимо строго над плитой. Выдерживайте требования отступа от плиты до зонта вытяжки в зависимости от типа плиты и вытяжки. При разметке учитывайте высоту самой вытяжки.

Монтаж можно начинать со сверления стены согласно разметке.

Если важно придерживаться чистоты прямо во время сверления, понадобится помощник, который может собирать пыль прямо с перфоратора пылесосом. Если дом деревянный:

Если дом деревянный:

1. По центру разметки отверстия сверлим отверстие обычным тонким сверлом по дереву.
2. Снаружи чертим вокруг отверстия круг нужного диаметра.
3. Лобзиком вырезаем отверстие.
4. Полученное отверстие очищаем от строительного мусора, выравниваем края.
5. Устанавливаем внутрь трубу и обратные клапаны.
6. Снаружи устанавливаем решетку.

Следующие действия нацелены на установку вытяжки и подведение к ней труб. Эти задачи можно делать в любом удобном порядке.

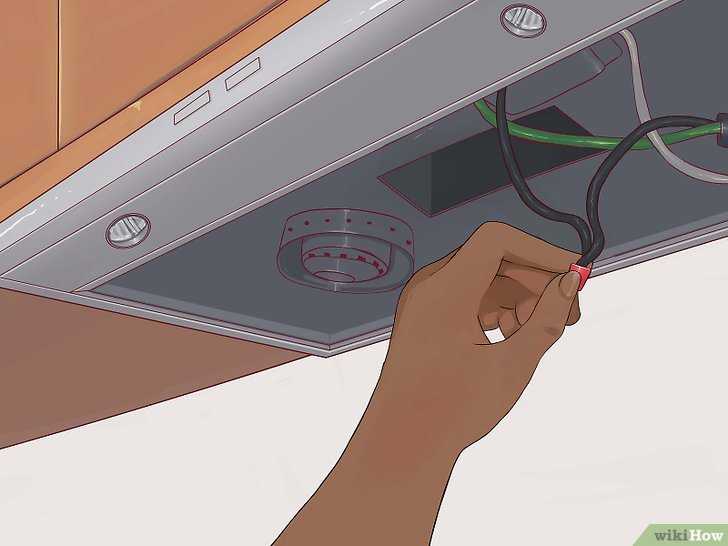

Закрепление самой вытяжки выполняют строго согласно инструкции к ней.

Обычно вытяжной зонт крепится одним из двух способов – к стене или путем монтирования в навесной шкаф.

Если монтаж выполняется внутри мебели, то подключение организуют внутри шкафа, а электричество для него подводится к общей клемме, откуда подключается и освещение над столом, и, при необходимости, розетка. Таким образом проводка, выключатели и розетки скрыты. Если проводка для других задач не предусмотрена, реализуют автономный монтаж розетки.

Виды вытяжных систем

По принципу действия вытяжные системы делятся на проточные, которые также называют прямоточными, и рециркуляционные. Существуют и комбинированные модели, способные функционировать в любом из двух режимов. Разберёмся в особенностях прямоточных и рециркуляционных систем.

В прямоточной системе воздух квартиры принудительно втягивается насосом и выталкивается в вентиляционное отверстие. Оборудование снабжено жировым фильтром, который по мере загрязнения можно извлечь из устройства и отмыть от накопившихся частичек жира. Такая система по сравнению с прочими более долговечна и проще в обслуживании, обеспечивает хорошую вентиляцию. Вместе с тем для её монтажа необходимо, чтобы кухонное вентиляционное отверстие располагалось неподалёку.

Рециркуляционная система также втягивает воздух, пропускает его через фильтры и выпускает очищенный воздух обратно в кухню. В такой системе применяются два фильтра — жировой и угольный. Жировой точно так же улавливает масложировые частички, а угольный фильтр устраняет запахи и обеспечивает более тонкую очистку воздуха. Система данного типа не привязана к вентиляционным отверстиям, её можно смонтировать в любом месте. Жировой фильтр периодически моют, а вот угольный, выполненный в виде съёмной кассеты, является одноразовым. Через несколько месяцев работы его меняют на новый, что удорожает эксплуатацию системы.

Помимо принципа действия, кухонные вытяжки отличаются способом монтажа. Они могут быть установлены различными способами. Перечислим разновидности вытяжных систем:

• подвесные вытяжки прикрепляют к настенной мебели или к полкам, они отличаются компактностью (часто выполнены в виде небольшого короба) и малой мощностью;
• настенные системы, в отличие от подвесных, крепятся к стене;
• купольные вытяжки (они же каминные) — вариант настенных устройств, но купольные отличаются характерной формой и, как правило, являются наиболее производительными системами;
• встроенные системы монтируют внутри элементов мебели;
• угловые занимают угол кухни;
• островные системы размещают над плитами, которые расположены на «острове» в центре кухни;
• телескопические или выдвижные — при необходимости такие системы выдвигают из кухонной мебели.

Кроме вышеперечисленных типов устройств, вытяжки делятся на обычные и наклонные. Горловина обычных располагается параллельно поверхности плиты. У наклонных же горловина наклонена относительно её поверхности. Считается, что за счёт наклона повышается эффективность работы устройства.

Нормы и требования к кухонным вытяжным системам

Перед тем как попытаться сделать небольшой ремонт, выполнить замену или монтаж новой вытяжки, логически будет правильным сначала разобраться в нормативных документах, СНиПах, регулирующих нормы и основные требования к вытяжным системам на кухне.

Особенность проблемы заключается в том, что большая часть строительных норм и правил создавались уполномоченными разработчиками еще в 80-90х годах прошлого века именно под естественную вентиляцию. Отдельных норм для планировки и монтажа электрической вытяжки в помещении кухни просто не существует. Для планирования вытяжки с принудительным удалением воздуха, циркулирующего над плитой или варочной поверхностью кухни, приходится интерпретировать общие нормы и условия, разработанные под обустройство обычной системы вентиляции.

Специалисты рекомендуют выбирать характеристики вытяжки для кухни и схему монтажа на основе двух основных параметров:

• Производительность электровентилятора вытяжки по воздуху, потребный расход рассчитывается или выбирается по табличным зависимостям и условиям, определенным СНиПами №№ 2.08.01-89, 2.08.02-89, раздела «Жилые здания»;
• Размеры приемного диффузора и вытяжки, установленной над варочной поверхностью или газовыми конфорками, высота, на которой выполняется монтаж устройства, привязка к размерам кухни регулируется СНиП № 2.09.04-87 раздела «Газоснабжение».

К сведению! Производительность и схема установки вытяжки всегда «привязывается» к количеству воздуха, притекающего в помещение с улицы через фрамуги, вентиляционные щели и окна.

Должен соблюдаться баланс между притекающим извне воздухом и мощностью электровентилятора вытяжки. Если в дополнение к «глухому» монтажу окон в кухне будет установлена мощная вытяжка, то в кухонном помещении будут собираться все запахи и загрязненный воздух со всей квартиры.

Существует даже опасность опрокидывания потока. Например, если одновременно с вытяжным зонтиком над плитой в кухне в центральную вентиляционную трубу врезано окно естественной вентиляции. При малейшей попытке включить электровентилятор на полную мощность в старом вентиляционном канале воздушный поток может возвращаться через старое окошко.

Как нужно устанавливать гофру?

Если вентиляционное отверстие располагается над плитой, соединить его с вытяжкой можно небольшим переходником. Но зачастую их разделяет гораздо большее расстояние. Тогда следует установить специальный воздуховод для вытяжки. Он представляет собой либо гладкую пластиковую трубу, либо гофрированную из пластика или алюминия.

Выбирая гладкую трубу (круглую или квадратную), нужно дополнительно приобрести соединительные колена, которые помогут обойти углы. Кроме того, пригодится переходник для крепления на вытяжке и ещё один для вентиляционного отверстия.

Все стыки и соединения надёжно промазываем герметиком. Выглядит достаточно эстетично, поэтому можно пустить под потолком без дополнительной декорации.

Если есть возможность спрятать воздуховод в стенном шкафу, то можно воспользоваться гофрой, она дешевле и легче при монтаже.

Переходники не потребуются, так как гофра хорошо огибает углы.

Перед установкой максимально растяните гофру, чтобы уменьшить шум при работе вытяжки. Выбирая диаметр гофрированной трубы, ориентируйтесь на размер выходного отверстия самой вытяжки. Гофру фиксируют на патрубке вытяжки при помощи хомута, а на вентиляционном отверстии специальной решёткой.

ВАЖНО! Примерно два раза в год воздуховод нужно чистить, или просто заменить новым, так как накапливается гарь, которая может мешать движению воздуха и появится риск её воспламенения.

Особенности рабочего момента

• она является электрическим прибором;
• установлена в помещении с высокой влажностью;
• на ее частях постоянно оседают жир и влага.

Совокупность этих условий создает угрозу поражения пользователя электротоком. Поэтому корпус вытяжки должен быть заземлен в обязательном порядке.

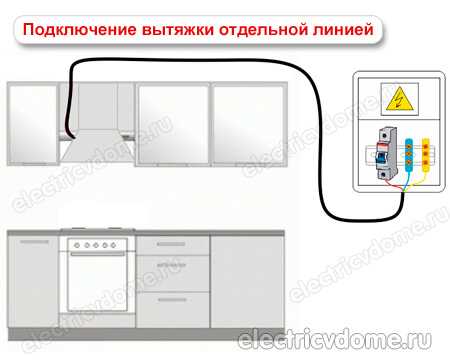

Для этого провод, которым подключен прибор или розетка для него, помимо двух токопроводящих жил должен иметь третью – заземляющую. Обычно она имеет желтую изоляцию с зеленой полосой.

Со стороны щитка эту жилу нужно подключить к контуру заземления. Часто вместо него имеется так называемая глухая нейтраль – замурованная в стену труба, из которой в распределительный щит заводятся провода. На этой трубе имеется штырь с гайкой, к которому и нужно подсоединить клемму заземляющей жилы (гайка служит для ее фиксации). За отсутствием штыря провод прижимают к трубе хомутом, предварительно ее зачистив.

Не допускается ни под каким видом отсоединять от глухой нейтрали другие провода, идущие от соседних квартир – такими действиями вы поставите под угрозу жизнь соседей.

Сечение жил провода, которым подключается вытяжка, должно составлять не менее 2,5 кв. мм. При этом в разрыве фазы должен быть установлен автомат-разъединитель на 6,3 А.

Инструменты и материалы для монтажа

Необходимо заранее приготовить материалы и инструменты, которые потребуются в процессе работы. Чтобы установка кухонной вытяжки прошла без трудностей, не стоит полагаться на то, что в комплекте с аппаратом будут прилагаться все необходимые крепежные элементы. К минимуму инструментов, которые понадобятся в процессе монтажа, относятся:

• перфоратор;
• крепежные элементы;
• набор отверток;
• молоток;
• строительный уровень;
• треугольник;
• карандаш;
• отвес;
• стремянка.

Для проведения работ по установке вытяжки для кухни с отводом и без него следует заблаговременно приобрести необходимые дополнительные материалы для монтажа, в т. ч.:

• монтажную пену;
• хомуты;
• зажимы для крепления кожуха;
• вентиляционную гофру;
• силикон;
• сетку от насекомых и летучих мышей;
• решетку с отверстием.

Устанавливая вытяжку на кухню, можно использовать строительный скотч для формирования карманов под отметками, где будет проводиться сверление. В этом случае крошка и пыль при работе перфоратора будут не разлетаться по помещению, а падать в специально обустроенные для этого карманы.

Кроме того, нередко требуется установка дополнительного устройства для препятствования обратной тяге. В процессе работы механизма клапан поднимается, что позволяет устранять из помещения загрязненный воздух. После прекращения работы аппарата клапан закрывается, исключая появление обратной тяги.

Зачем нужна вентиляция на кухне

При готовке пищи в кухне скапливаются различные вредные вещества. Некоторые из них могут быть опасными для здоровья человека. Одним из таких считается угарный газ, который накапливается в воздухе после сгорания «голубого топлива» или при готовке пищи в дровяной печи. Его запах не ощущается, да и само вещество не может качественно отбираться угольными фильтрами. Высокие концентрации угарного газа приводят к отравлению, а затем и к летальному исходу

Вот почему важно разработать эффективную схему воздухообмена кухонь и удалить этот опасный продукт

При включении конфорки газовой плиты, а также при работе водонагревательной колонки во внутреннее пространство помещения попадает некоторое количество не успевшего сгореть природного газа. Правильно работающая естественная вентиляция, установленная на кухне, легко справится с подобным выбросом, но её мощности будет не достаточно при утечке топлива с трубопроводов. При выявлении устойчивого запаха этилмеркоптана необходимо позвонить в аварийную службу.

Существуют и другие вещества, загрязняющие воздух на кухне:

1. Чад от жарки продуктов выделяется в виде переработанных частиц жира и подсолнечного масла В результате сильного нагрева такие вещества становятся опасными для жителей дома, они оседают на стенах помещения, посуде и мебели, а также на наших лёгких. Для эффективного отвода таких частиц необходимо подобрать правильный размер вентиляции на кухне.
2. Кроме чада в помещении выделяется водяной пар. Он относительно безвреден, но может повлиять на микроклимат в помещении.

Из вышеуказанного можно сделать единственный правильный вывод о необходимости использования качественной вентиляционной системы. Она позволит удалить кухонные запахи и излишнюю влажность.

Особенности монтажа различных систем

В зависимости от принципа очистки воздуха кухонные вытяжки делятся на:

• Проточные, обеспечивающие принудительную очистку загрязненного воздуха и отвод его в вентиляционную систему дома или на улицу.
• Циркуляционные, очищают воздух внутри помещения через угольные фильтры внутри корпуса и не требуют выхода в вентиляцию. Устанавливать такую вытяжку проще, но она менее эффективна, чем проточная. Основные задачи монтажа — максимально надежно закрепить саму конструкцию и решить, как подключить вытяжку на кухне к электрической розетке.

В зависимости от типа крепления, вытяжки делятся на несколько видов:

Подвесные. Чаще, это плоские вытяжки, не подключенные к воздуховоду. Крепятся к нижней части шкафа с помощью имеющихся в комплекте крепежных элементов. Чтобы получить доступ к отверстиям для крепления, необходимо снять фильтры вытяжки. Вначале делается разметка, с помощью карандаша намечаются точки для отверстий. Затем проводится сверление, проверяется уровень и соединение элементов. Подключение вытяжки состоит в том, чтобы включить ее в розетку.

Настенные. Имеют разнообразный дизайн корпуса. Крепление предусматривает устройство рамки из металлического уголка, которая станет опорой для корпуса. Рамка крепится к стене дюбелями. В случае, если мешает газовая труба, крепление должно делаться с помощью длинных саморезов-шпилек. Они имеют на одном конце резьбу с гайкой, другой вкручиваются в стену. Корпус вытяжки прикручивается к шпильке с помощью гайки на требуемом расстоянии от стены. Если длины самореза недостаточно, используются деревянные бруски для наращивания.

Встраиваемые. Органично вписываются в интерьер, так как основная их часть находится внутри навесного шкафчика или полки. Установка встроенной вытяжки начинается с примерки, которую удобнее проводит на висящем шкафчике. Устанавливаемый корпус помещают в шкаф над плитой. Проверяются расстояния по разметке, уровень и центруют. Если все необходимые параметры приведены к норме, делают разметку отверстий для крепления. Затем кухонный шкафчик снимают со стены и прорезают необходимые отверстия в нижней части и полках, в зависимости от того, требуется ли вывод в систему вентиляции. Для начала сверлом проделывают отверстия внутри контура разметки, а затем дорезают профиль лобзиком.

Островные вытяжки. Это современные установки вытяжки на кухне, крепятся к потолку в любой части помещения

В данном случае важно определиться с видом устройства. Если нет возможности протянуть воздуховод в вентиляционную шахту, используют циркуляционную плоскую вытяжку, которую оформляют декоративным куполом.

Рассмотрим, как правильно установить вытяжку на кухне с монтажом воздуховода.

В бытовых целях используется два вида:
1. Пластиковые;
2. Металлическая (алюминиевая) гофра.

Пластиковые воздуховоды имеют гладкую поверхность и не создают сопротивления воздуху. Они дороже гофры и более сложные в сборке, но смотрятся эстетично и не требуют устройства дополнительного короба.

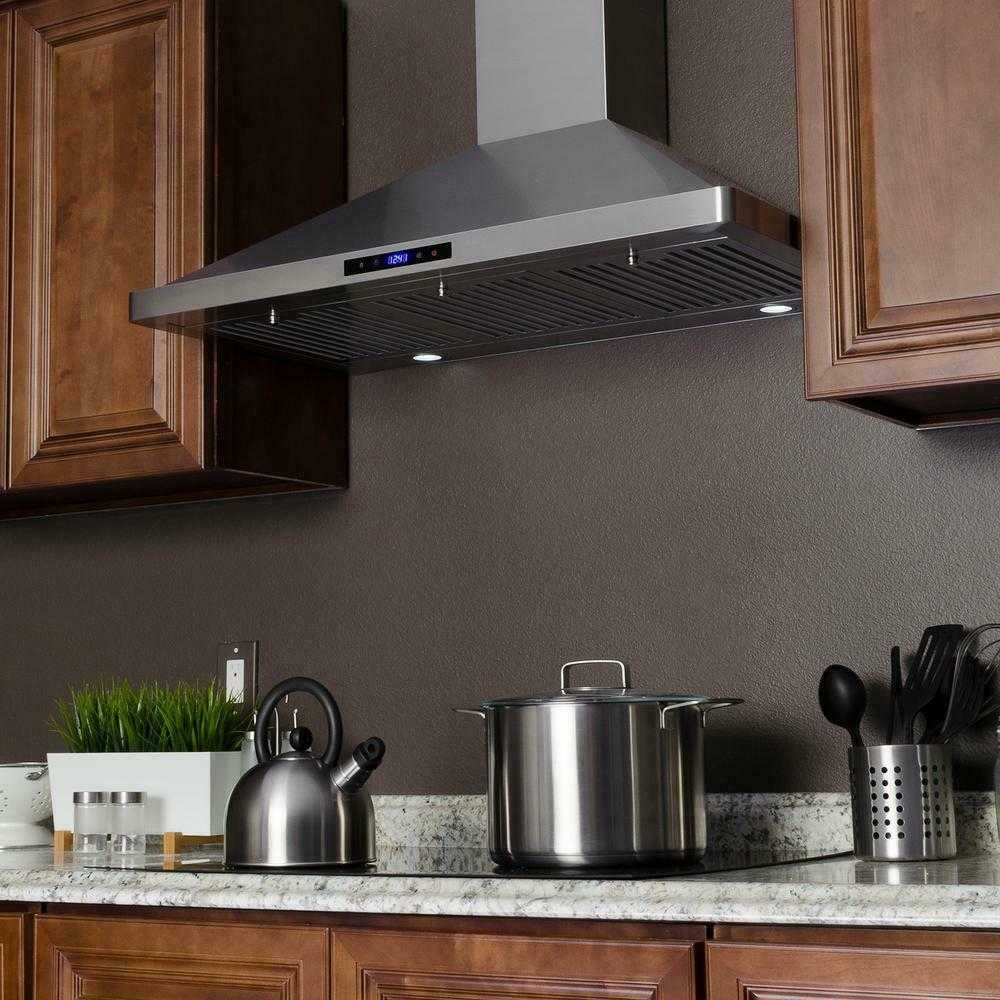

Как установить купольную вытяжку на кухне?

Немного о вариантах купольной вытяжки, представленных на рынке. Они бывают:

1. Каминные (пристенные) ― крепятся на стену. Похожи по устройству на системы вентиляции для каминов.
2. Угловые ― встречаются на кухнях редко, в случае, когда плита располагается в углу.
3. Островные ― устанавливаются на больших кухнях, преимущественно в столовых, когда плита стоит в центре кухни. Крепятся непосредственно к потолку.

Изготавливают эти устройства из эмалированной или нержавеющей стали, гораздо реже они бывают деревянными или пластиковыми.

Купольная вытяжка может работать в разных режимах. Если проложен воздуховод на улицу, или к вентиляционной системе, то она просто выводит воздух из помещения.

Бывает, что воздуховод провести невозможно, тогда можно поставить циркуляционную установку, она пропустит воздух через фильтр и вернёт его назад в комнату.

Существуют и такие купольные вытяжки, которые работают в обоих вариантах.

Для того чтобы установить купольную вытяжку, нужно подвести гофру к вентиляционной системе здания, подключить прибор к сети электричества.

Возможно, что придётся наращивать гофру или проводку, поэтому лучше заручиться помощью профессионалов.

Если вы решаете проделать всю работу сами, то сначала оборудуйте кухню мебелью. И только после этого можно будет поработать над разметкой расположения вытяжки с учетом высоты ее расположения.

Приступаем к подготовке креплений. Нужно высверлить или выдолбить отверстия для дюбелей. К ним будут на болтах крепиться опоры, на которые, в свою очередь, надевают основу вытяжного устройства.

Соблюдая предельную герметичность, нужно соединить специальный отвод вытяжки с гофрой воздуховода. Далее проверяем работоспособность устройства и надеваем верхний кожух вытяжки.

Учитывая достаточно большие размеры и высокую мощность данной вытяжки, следует позиционировать её, как устройство для просторной кухни, с высокой производительностью блюд.

Приятный бонус! Виды воздуховодов для вытяжек

Эксклюзивно для наших читателей редакция подготовила небольшой подарок. Сейчас мы расскажем вам о видах воздуховодов для вытяжной техники. Этот момент часто упускают из вида, но любая вытяжка для кухни с отводом воздушных и паровых масс будет менее эффективна при неправильном подборе данного компонента.

Широкий ассортимент элементов воздуховода. Как не ошибиться?

На сегодняшний день различают следующие виды воздуховодов:

Вид воздуховода	Достоинства	Недостатки
По форме:
Прямоугольный	Эстетичен, удобно спрятать за шкафами, широкие возможности по сложности сборки.	Невысокая пропускная способность, в сравнении с круглой или овальной формой.
Плоский	См. прямоугольный тип.	См. прямоугольный тип.
Круглый	Высокая производительность.	Громоздкий, сложно спрятать, нужен переходник, если вентиляционный люк прямоугольной формы.
Овальный	См. круглый тип.	См. круглый тип.
По материалу:
Пластмасса	Не коррозирует, имеет небольшую массу, простота сборки, невысокая стоимость.	Требует большого количества дополнительных элементов при сборке, плохая сопротивляемость высоким температурам.
Сталь	Доступные цены, жаропрочность, гладкая поверхность не скапливает гарь и жир.	Большая масса конструкции, требуются материалы для герметизации, издают шум при работе системы.
Алюминий	Простота монтажа, стойкость к высоким температурам.	Не эстетичен, невысокая прочность, склонен к образованию конденсата.
По конфигурации:
Гибкий	Может принимать любую форму, изменяемые габариты.	При увеличении длины теряет производительность.
Жёсткий	Препятствует накоплению копоти и жира, прост в установке.	Высокая стоимость.

Установка вытяжки на кухне

Монтаж кухонной вытяжки своими руками зависит от вида и расположения вентканала. Установить вентиляцию можно внутри кухонного шкафа или сделать отдельно расположенную модель в виде каминного колпака или наклонной панели.

Схема установки

Монтаж воздуховода для кухонной вытяжки часто нарушает ту вентиляцию, которая установлена в квартире. Если для монтажа вытяжки сделать ещё одно отверстие для воздухоотвода, качество воздухообмена не улучшится, поскольку сечение вентиляционной шахты после подобных манипуляций не изменится.

Такая схема установки вытяжки препятствует возникновению обратной тяги и осуществлению естественной вентиляции, когда вытяжное оборудование выключено.

Чтобы правильно подключить вытяжку на кухне, необходимо правильно установить обратный клапан: в горизонтальном канале ось крепления заслонки должна принять горизонтальное положение, а более тяжёлый участок был наклонен книзу. Без воздушного напора клапан будет закрыт.

Установка вентилятора

Самодельная вытяжка для кухни может изготавливаться из вентилятора, вмонтированного в стену. Для этого необходимо:

1. Отметить на стене место для установки вентилятора, затем проделать отверстие нужного диаметра.
2. В отверстие вставляется вентилятор, а свободное пространство между стеной и оборудованием заполняется монтажной пеной.
3. С внешней стороны устанавливается решётка.
4. После проведённых манипуляций вентилятор можно подключить к электросети.

Вытяжка на кухне своими руками

Сделать вытяжку на кухне своими руками можно, встроив её в шкаф или без него. Встроенная вентиляция выглядит органично с кухонным гарнитуром. Этапы её монтажа заключаются в следующем:

1. Изготавливается алюминиевый или металлический короб с обратным клапаном. Для удобства, его можно приобрести готовым.
2. На верхней доске шкафа размечается отверстие в соответствии с нижним окном «хлопушки». Для окончательного монтажа нужно очертить бока «хлопушки».
3. В нижней части шкафа вырезается отверстие по краю нижней части вытяжки.
4. Далее, снимаются полки шкафа и вырезаются лобзиком отверстия под воздуховод, чтобы монтировать вытяжку.
5. Сверху шкафной доски вырезается квадратное отверстие под окно «хлопушки» с припуском 3—5 мм по краям.
6. Устанавливается гофра: в округлые отверстия продевается гофра, верхний конец которой формируется руками по форме квадрата и просовывается в верхнее отверстие.
7. Шкаф с гофрой устанавливается на место.
8. Вытяжка на кухню своими руками вставляется в вырезанное отверстие шкафа. Все места соединения гофры, «хлопушки» с отверстиями необходимо обработать силиконовым герметиком, а затем монтажной пеной. Вытяжка для кухни своими руками прикрепляется к шкафу на саморезы.
9. На вытяжной патрубок надевается гофра и закрепляется хомутом. Герметизировать это соединение не нужно, поскольку это затруднит разборку для чистки вентиляции, а также будет создавать перепады давления на участке перехода патрубка в гофр.

При использовании не гофрированных, а пластиковых труб для воздуховодов, установка осуществляется путём соединения их с комплектующими уголками и дальнейшей проводкой до вентканала.

Если установка вытяжки на кухне своими руками осуществляется в виде монтажа отдельной конструкции, изготавливается металлическая рама из уголка 20–25 мм по размерам варочной поверхности. Она крепится к стене под раструб вытяжки. Сам воздуховод устанавливают под короб из гипсокартона. «Хлопушка» укладывается на верхний срез короба, так же, как на шкаф.

Чтобы знать, как самому сделать вытяжку на кухне, необходимо учитывать практические рекомендации и советы специалистов этой области. Резюмируя эти рекомендации, можно отметить следующее:

1. Вентиляция на кухне своими руками должна быть не только вытяжной, но и приточной.
2. При монтаже воздуховода необходимо избегать большого количества его изгибов, чтобы обеспечить хорошую тягу.
3. Чтобы обеспечить хорошую тягу, необходимо очистить шахту здания от засоров.
4. Противостоять подаче отработанного воздуха поможет установка обратного клапана.

Правильно выбранный вентиляционный клапан не имеет привода, пружины, но у него есть заслонка, со смещённой относительно центра осью поворота.

Выводы и полезное видео по теме

Подробно процесс монтажа вентилятора и обратного клапана через стену описан в этом видеоматериале:

Здесь продемонстрирована работа высокомощного вытяжного вентилятора с обратным клапаном. Устройство отличается повышенной прочностью и низким уровнем шума во время работы:

Вытяжная вентиляция – необходимый элемент для нормального воздухообмена в доме. Если она установлена правильно, то в жилых помещениях будет поддерживаться нормальная влажность и благоприятный для здоровья людей микроклимат.

Имеете опыт в монтаже стенового вентканала? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Форма обратной связи расположена ниже.
