Печь шведка своими руками: нюансы установки, порядовка, ввод в эксплуатацию

Достоинства и недостатки

Прежде чем определяться с вопросом, как правильно класть шведку из кирпича, необходимо оценить все ее преимущества и проблемные места.

Специалисты выделяют такие достоинства:

  • компактность – площадь основания до 1 кв. м и высота не более 2 м;
  • возможность использования как для отопления, так и при приготовлении пищи, отдыха, для просушивания вещей;
  • прекрасные показатели эффективности – высокие КПД и теплоотдача;
  • простота конструкции;
  • декоративная функция украшения помещения;
  • возможность регулирования режимов отопления;
  • оперативность разогрева;
  • простота в обслуживании и нечастая укладка топлива.

Эффективное применение шведки возможно только при регулярном топочном процессе. Если помещение обогревается не слишком часто, то необходимо просушивать ее.

Оптимальной площадью отапливаемого помещения считается 40 кв. м. При кладке печи нужно использовать качественное сырье, а дверь камеры для топки должна быть обязательно литой.

Виды шведки

Существует несколько популярных видов шведской печи.

  • Печь в виде камина устроена таким образом, что варочная поверхность выходит на кухню, а декоративная часть с топкой и каминным порталом выходит в гостиную.
  • Шведка, оборудованная лежаком. Такая конструкция печи достаточно сложная, но в зимнее время она выполняет функцию очень уютной и теплой кровати.
  • Шведка, оснащенная варочной плитой и духовкой. Задняя часть такой печи обогревает комнату, а функциональная передняя часть располагается на кухне.

Выбор конструкции печи зависит от площади помещения и функциональных задач, которые она должна решать. Если печь необходима исключительно для приготовления пищи на даче и не предполагается обогрев дома зимой, то можно остановить свой выбор на компактной конструкции.

Шведка с одной плитой

Если же печь обустраивается в качестве основного отопительного прибора, то лучше выбирать модель, которая сможет прогреть сразу несколько комнат.

Следует сказать, что шведская конструкция печи является идеальным вариантом для небольшого загородного дома, в котором хозяева обитают не только в летний период.

Конечно, она подойдет и для небольшой дачи. Но шведка достаточно быстро отсыревает, а значит, требует постоянной эксплуатации. В противном случае, ее придется долго просушивать каждый раз перед тем, как ввести в эксплуатацию, а это значительно снижает ее экономичность.

При регулярном же использовании такая печь, оснащенная удобной варочной поверхностью и функциональным духовым шкафом, станет незаменимым помощником по хозяйству и подарит тепло и уют в доме.

Советы по выбору строительных материалов

Процесс стройки не сложный. Шведская печь – это простая конструкция, которая требует строго соблюдения чертежей и порядовки. Нужно верно замешать раствор и иметь минимальные знания, как это делать.

Необходимые инструменты:

  • мастерок;
  • резиновая киянка;
  • уровень;
  • рейка;
  • рулетка;
  • гидравлика;
  • карандаш;
  • лопатка;
  • ведро.

При изготовлении раствора берут небольшое металлическое ситечко. Оно должно иметь ячейку для просева песка и глины. Обыкновенная глина не подходит, поскольку она не жароустойчивая. Для стройки такого отопительного устройства выбирают исключительно шамотную глину.

Раствор обязан замачиваться в течение нескольких ночей в корыте. Длиться этот процесс пока не пропадут комочки, а на поверхности не появится излишняя вода. После ее сливания оставшаяся смесь должна обладать густой текстурой. Это можно проверить с помощью мастерка. На сухую вертикальную поверхность наносят небольшое количество раствора. Если он не стекает, а застывает, то его можно использовать.

Список материалов, которые понадобятся в стройке:

  • кирпич красный полнотелый;
  • шамотный кирпич;
  • шамотная глина;
  • дверь для топочной и зольной камеры;
  • решетка колосниковая (в идеале чугунная);
  • железные уголки и листы;
  • прокладка из асбеста в виде шнура;
  • асбестовый лист.

Должны иметь высокое качество, без заводских дефектов. Можно дверцы сварить самостоятельно.

Предварительные действия до сборки печи

Один из главных моментов в подготовке -определение, где будет установлена печь. Ведь она должна равномерно обогревать все помещение. Если устройство сооружают в уже готовом доме, нужно учитывать вывод дымохода

Подготовительные работы лучше всего проводить летом или осенью. Для просушки фундамента понадобится минимум 30 дней. Но мастера рекомендуют выдерживать срок до полугода. Отверстия в перекрытиях делают перед кладкой. Кровлю собирают в последнюю очередь.

Определение места, где будет расположена шведка.

Главная функция устройства – обогрев. Поэтому оптимально строить печку по центру помещения. В доме должен быть очень хороший и крепкий фундамент, который плотно устоялся. Конструкция массой примерно 3 т

Заливка фундамента: рекомендации +видео

От фундамента зависит срок использования данного прибора, его работоспособность и теплоотдача.

Глубину определяют, учитывая регион и грунтовые воды

Рекомендуется выбирать такую глубину – 0,8-1 м.

Линейные величины обусловливают по величинам печи. Фундамент заливают шире от этих показателей приблизительно на 15 см. Это основные нормативы в строении.

В пространстве между землей и бетоном необходимо создать просвет из песка. Высота – 20 см. В будущем-выполняет функцию отделения воды, которая поступает из грунта.

После песчаной подушки можно использовать щебень, крошки кирпича или других материалов. Мастера отдают преимущество естественному камню, поскольку он имеет высокопрочный.

Арматуру устанавливают ближе к нижнему слою. Она нужна для укрепления и ровного распределения температурного воздействия. Металлическую сеточку кладут горизонтально.

Верхняя поверхность должна быть ровной. В помощь берут шпатель широкого размера. После высыхания налаживают рубероид в несколько слоев. Он применяется для гидроизоляции.

В полу делают отверстие, которое должно иметь правильный расчет. Это необходимо для удобной кладки. Потом налаживают напольное нанесение под корпус конструкции и делают плинтуса.

Преимущества печи шведки с варочной поверхностью и духовкой, состоит в сильном потоке тепла. До произведения кладки, улаживают теплоизоляционный материал. Его должно быть несколько слоев. Хороший материал – базальтовый картон. Он недорогой, имеет достаточную толщину – 5мм. Вариант – шамотный кирпич, применяется для строения печи. Материал более дорогой, имеет низкую проводимость тепла. Это не подогревает фундамент.

Видео, которое будет полезным:

Создание гидроизоляционного слоя

На рисунке ниже показано, как применять рубероидные слои. Мастера также выбирают материалы для обшивки, например, обшивка фольгой со всех сторон. Гидроизоляция – это определенная часть конструкции печки. Для гидроизоляции берут плотный, устойчивый материал. Экономный вариант – подложка. Бывает разной толщины.

Некоторые тонкости постройки

  1. Качество обогрева зависит от размеров топки.
  2. Все размеры строения в точности должны соответствовать профессиональным чертежам.

В связи с этим утверждены некоторые размеры:

  • Плита должна быть 71х41 сантиметр.
  • Топка — 330х356х506 миллиметров.
  • Духовое отделение — 305x381x506 миллиметров.
  • Размер стенок духовки имеет очень большое значение. Если сделать их слишком тонкими, то они быстро прогорят. А если сделать толстыми, то они будут долго прогревать и быстро отдавать тепло. Это приведёт к неполному сгоранию топлива и осаждению сажи. КПД при этом сильно упадёт. Размер стенок должен быть от 4 до 6 миллиметров.
  • Плита должна быть сделана из литого чугуна или специальной стали.

Характеристики

Конструкция печи предполагает ее удобное расположение в стене, отделяющей кухню от жилого помещения, с установкой варочной плиты и камина в соответствующих комнатах. «Шведка» считается весьма компактным оборудованием, обладая размерами 2,17х1,03х0,88 м без учета трубы. Дополнительно к этим габаритам на 0,13 м выдвигается портал камина.

При установке печи возводится прочный фундамент (1,02х1,02 м). Выдаваемая «Шведкой» мощность составляет 3 тыс. ккал/час и более. https://www.youtube.com/watch?v=U6wB6xI4DsQ

Плюсы и минусы

Популярность отопительно-варочной шведской печки обусловлена ее многочисленными преимуществами:

  • высокая эффективность (КПД порядка 60%);
  • относительно небольшие размеры в плане;
  • способность к трансформации под индивидуальные условия застройщика;
  • многофункциональность;
  • надежность в работе.

Из минусов шведки стоит отметить:

  1. Сложность строительства, а также требовательность к качеству материалов и тяге дымохода. Последней должно хватать на обеспечение движения газов по развитой сети каналов.
  2. Второстепенный недостаток – в силу особенностей строения печка нагревает полы, что «лечится» прокладыванием на фундамент 4—5 листов базальтового картона в качестве теплоизоляции.
  3. В печи некуда ставить водяной котел. Вместо духовки его монтировать нельзя – из-за резкого охлаждения газов на выходе из топки их движение по каналам сильно замедлится.

Похожие конструкции

Русская печь с лежанкой

Чтобы оценить преимущества, шведку сравнивают с популярными моделями печей в жилых домах и даже квартирах.

  • Голландка представляет собой вертикальный блок со сложными дымоотводными каналами и способна прогреть несколько помещений, если проложить от нее кирпичные каналы в другие комнаты.
  • Москвичка – более сложная версия шведки. Включает те же функциональные элементы, но более эффективна.
  • Модель с лежанкой – вариант русской печи, в которой лежанка не является частью корпуса, а выступает отдельным пристроенным элементом. Такой вариант очень удобен в загородных домах в суровом климате. Топку здесь оборудуют варочной поверхностью и дополнительными решетками, что позволяет использовать ее как полноценную кухонную печь.

Печь-шведка своими руками: порядовка, материалы и особенности установки

Ключевой материал для сооружения отопительно-варочной шведки своими руками – это красный кирпич из керамики. Категорически запрещено для кладки использовать ранее применяемый кирпич, например, со старой разобранной печи. Для топки применяйте шамотные кирпичи.

Также приготовьте такой набор материалов для работы:

  • топочная конструкция;
  • поддувало;
  • дверцы для прочистки;
  • духовка;
  • колосники и задвижки;
  • полоска из стали.

Количество указанных материалов и их размеры следует выбирать в зависимости от типа самой печи, ее габаритов и в соответствии с выбранной порядовкой.

Как и прочие типы кирпичных печей, шведку следует укладывать на фундамент, который предварительно следует приготовить. Его установка не отличается от укладки подобного при возведении других отопительно-варочных и прочих типов печных и отопительных конструкций.

Помните, что размер фундамент обязан превышать размеры печи. Его выкладывают на основе щебня и битого кирпича, затем послойно заливают бетоном. Последний слой фундамента подлежит гидроизоляции и затем можно осуществлять кладку кирпичей согласно порядовке конструкции.

При кладке необходимо соблюдать ровность поверхности и прочность. Изнутри каналы должны иметь гладкую поверхность, а швы не должны содержать пустоты и излишки раствора для кладки. Швы следует контролировать при помощи уровня, они не должны иметь слишком большую толщину. Если применяется керамический кирпич, допустимый параметр в данном случае составляет полсантиметра, а если шамотный – то 0,3 см соответственно. Перевязывать их следует на полкирпича.

Обязательно следите за сечением дымового канала, чтобы оно не менялось во время работы печи. Если оно начинает сужаться даже немного, дымовые газы не смогут нормально выходить и могут попасть в помещение, образуя задымление.

Кладка начинается с первого ряда и очень важно выложить его с максимальной точностью, ведь именно он определяет надежность и прочность всей печи. При его кладке используйте уровень для контроля ровности. После того, как первый ряд выложен, поставьте дверцу для поддувала

Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать

После того, как первый ряд выложен, поставьте дверцу для поддувала. Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать

Очень важно, чтобы совпали верхняя кладочная часть и высота дверец. В следующем ряду дверцы перекрываются. Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра

Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи

Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра. Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи.

Достоинства и недостатки голландки

В плане эффективности голландка с варочной плитой выгодно отличается от классической русской печи – стенки, сложенные в полкирпича быстрее прогреваются, а небольшие габариты и вытянутая форма конструкции, позволяет разместить ее в достаточном тесном помещении. Что касается расхода стройматериалов, то на сооружение русской печи требуется примерно 1400 кирпичей, а на строительство голландки довольно внушительных размеров необходимо всего лишь 650-700 штук.

Голландская печь лучше подходит тем людям, которые не постоянно проживают в загородном доме, а наведываются туда время от времени. Прогрев помещения русской печью занимает несколько часов, а голландке на это потребуется не более 30 минут — объемную топку можно сразу плотно загрузить топливом и дать печи максимальный жар.

Другие достоинства голландской печи:

  • Процесс сооружения голландки занимает в 2 раза меньше времени, чем аналогичной русской печи.
  • Экономичный расход стройматериалов и, как следствие, небольшой вес конструкции голландки, выдерживающий большинство типов перекрытий.
  • Возможность усовершенствования печи добавлением плиты или емкости для нагрева воды, при этом конструктивные изменения практически не оказывают никакого влияния на эффективность обогрева.
  • Конструкцию голландки можно подогнать под любые размеры — даже печь размерами 0,5х0,5 м будет эффективно выполнять свою функцию. Увеличение надтопочной части не снижает КПД голландки, что позволяет вытянуть печь на несколько этажей. Встречаются 2-х, 3-х и даже 4-х этажные конструкции.
  • Тонкие стенки в полкирпича и совершенная конструкция печи делают ее устойчивой к перепадам температуры, что исключает возможность деформации.
  • Качественный огнеупорный кирпич необходим только для кладки топочной камеры, для возведения остальных элементов конструкции подойдет обычный пустотелый кирпич, можно даже бывший в употреблении.
  • Высокая теплоотдача стенок голландки позволяет минимизировать расход топлива. После долгого простоя печь не требует длительной протопки — она быстро разогревается и долго остывает, при этом можно не опасаться возможности появления трещин.
  • Большая голландская печь справится с обогревом помещения до 65 м², тогда как традиционной русской печи это не под силу.
  • Сложить голландку с плитой сможет даже начинающий печник.

Несмотря на внушительный список достоинств, голландка имеет ряд существенных недостатков:

  • КПД голландской печи не превышает 45%, что несравнимо с показателем русской печи. Для поддержания комфортного микроклимата в помещении печь необходимо протапливать минимум 2 раза в сутки.
  • Голландка относится к конструкциям длительного горения и требовательна к качеству топлива. Для топки не подойдет быстро сгораемый хворост или солома, также не рекомендуется использовать влажное топливо — это приводит к оседанию в дымоходных каналах сажи и риску ее возгорания.
  • Система каналов голландки устроена таким образом, что может работать как сифон, затягивая холодный воздух с улицы — если после топки не закрыть заслонку, печь очень быстро остынет.
  • Голландская печь боится перегрева. В этом случае происходит выделение угарного газа и его проникновение в помещение. Оптимальная температура стенок голландки — 60°С.

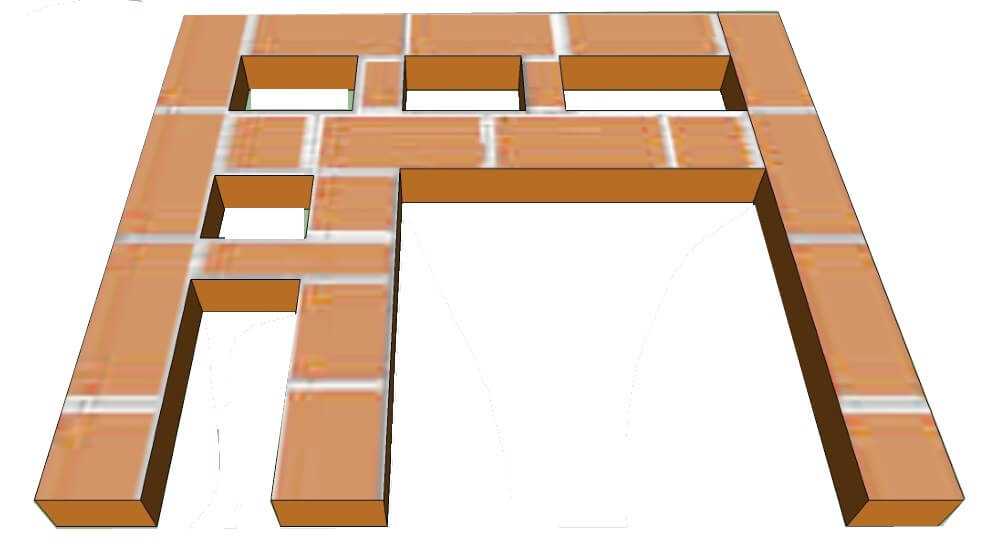

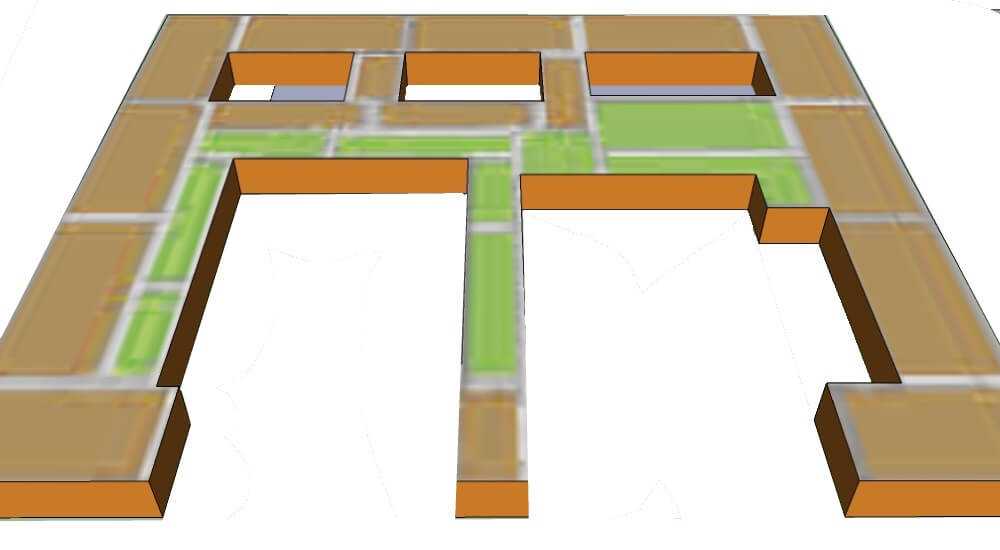

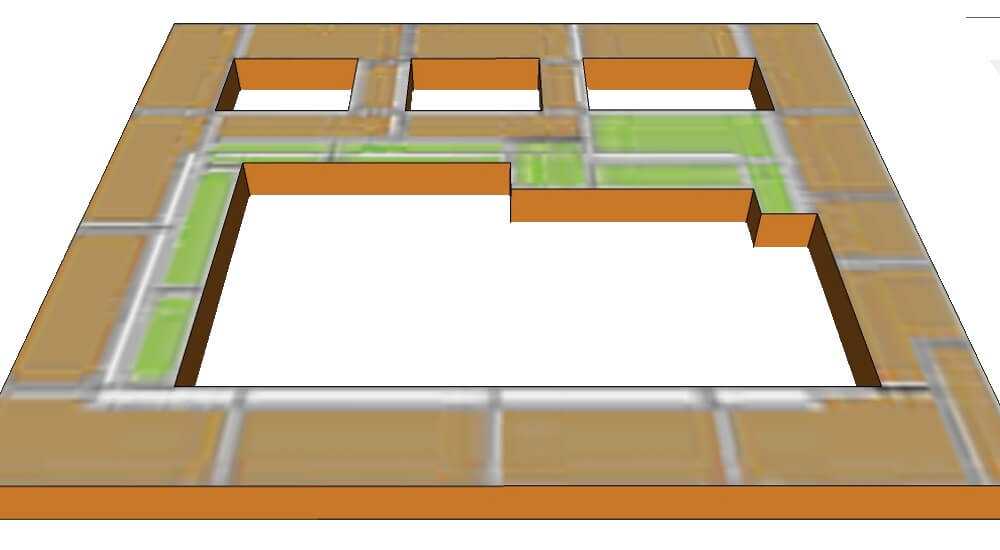

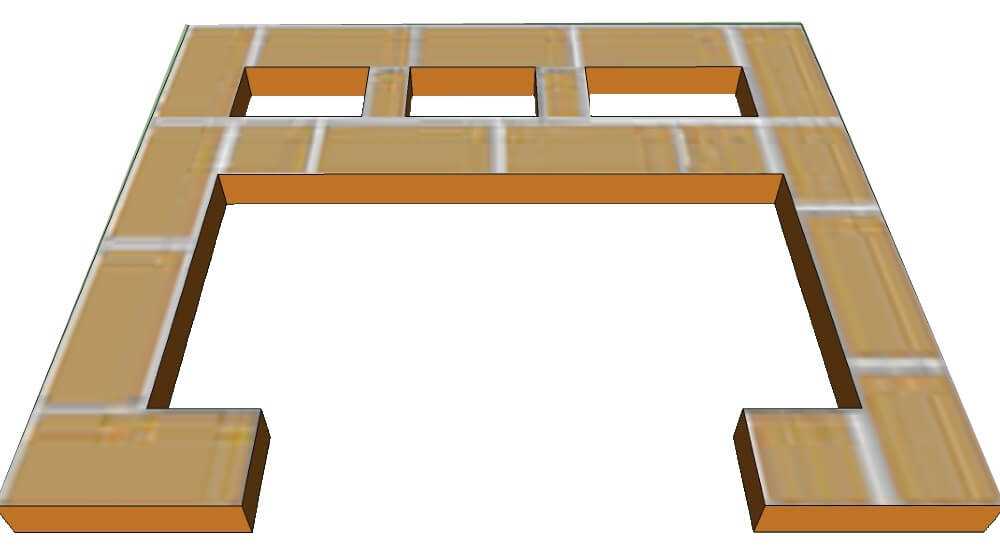

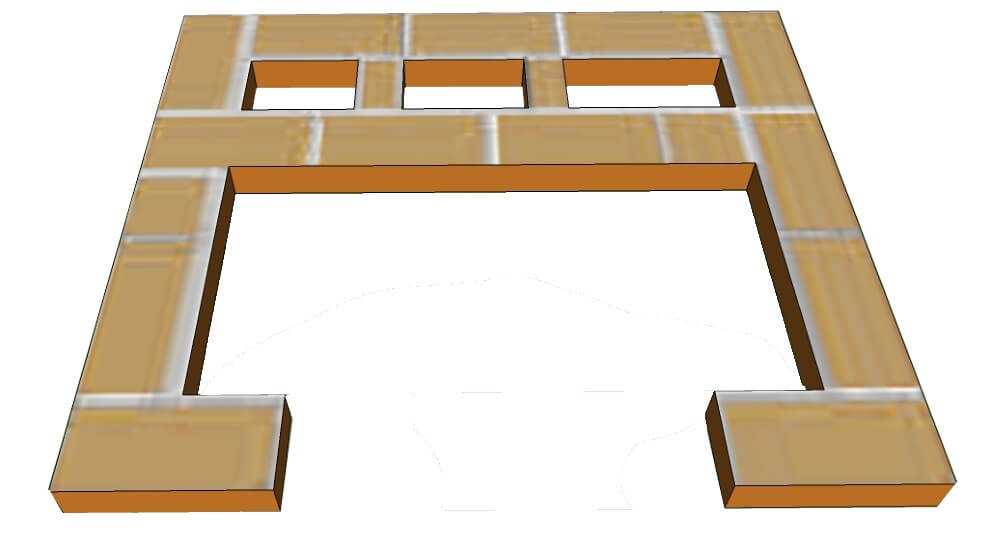

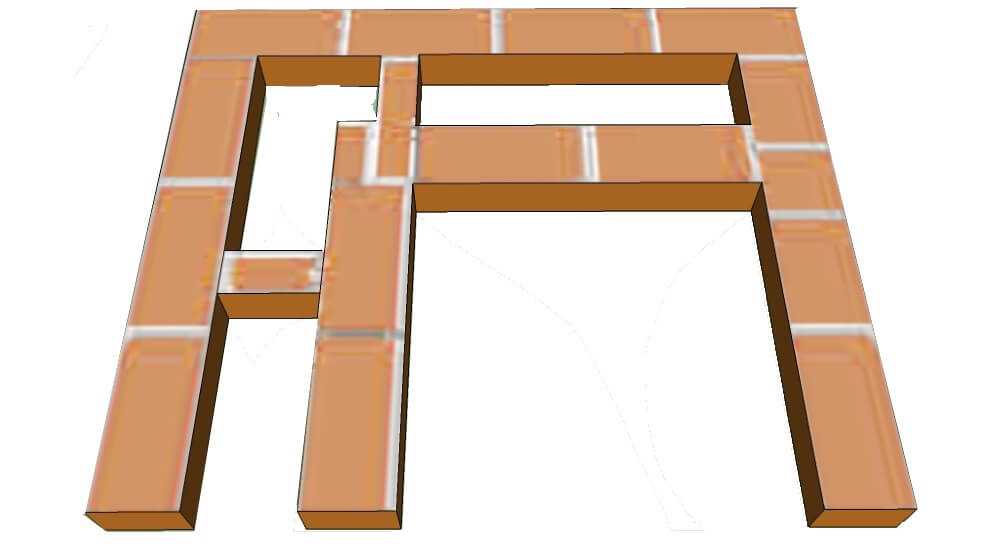

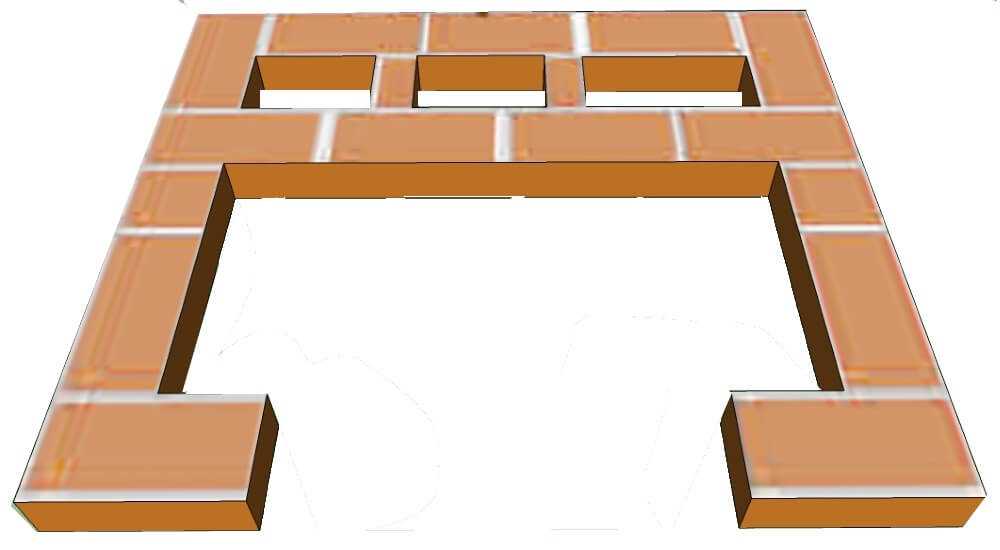

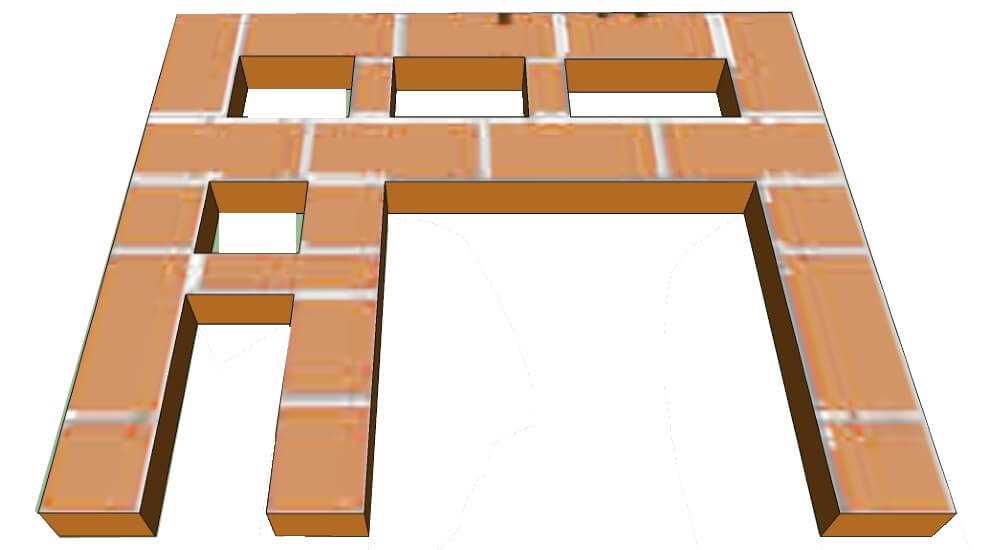

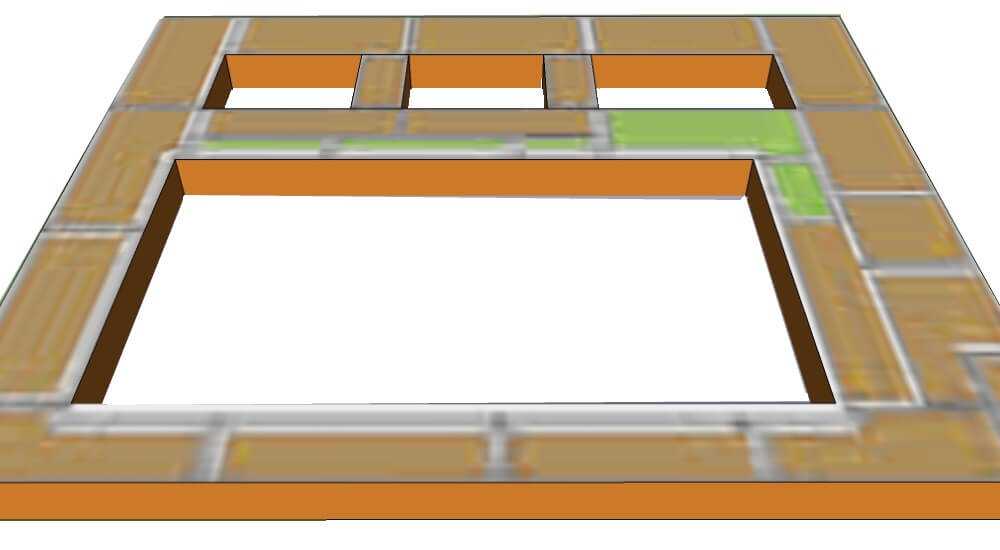

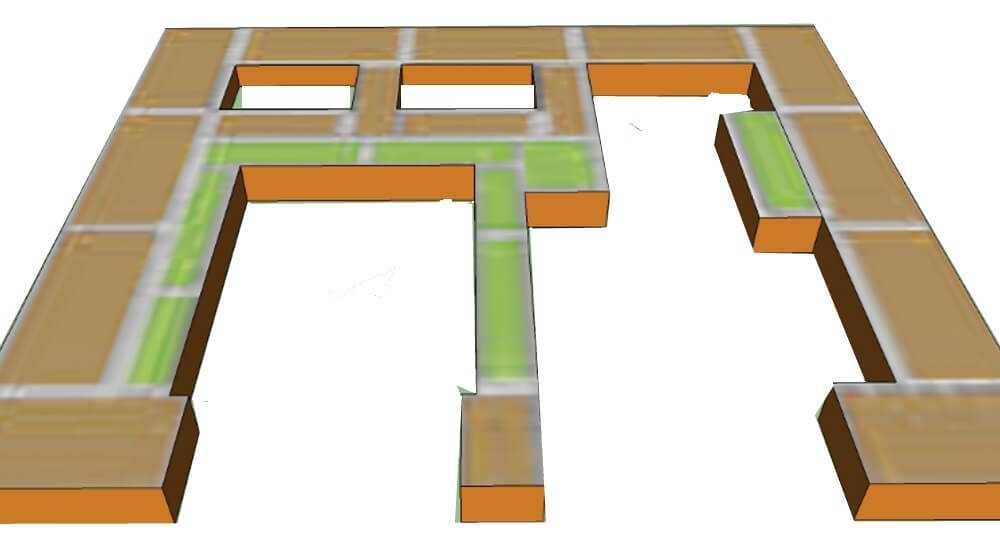

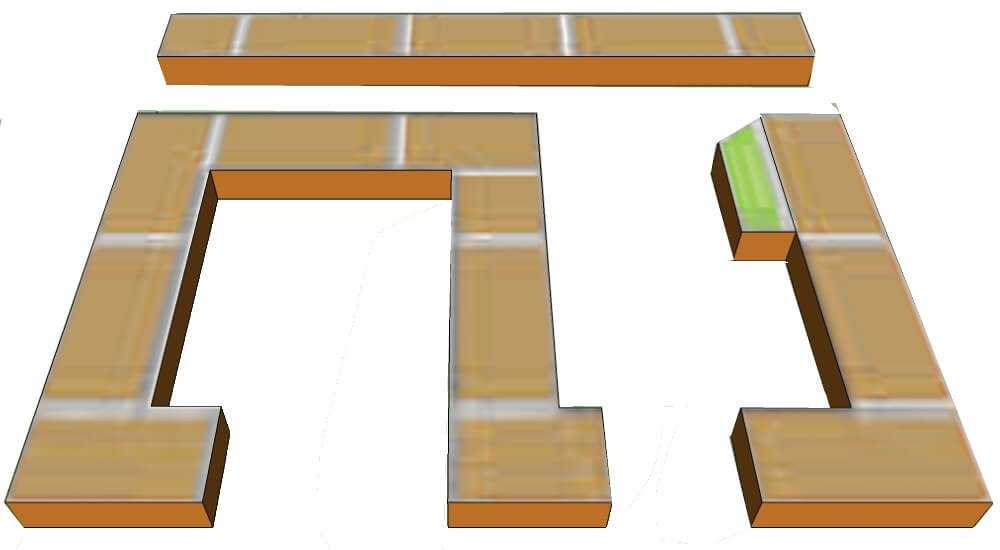

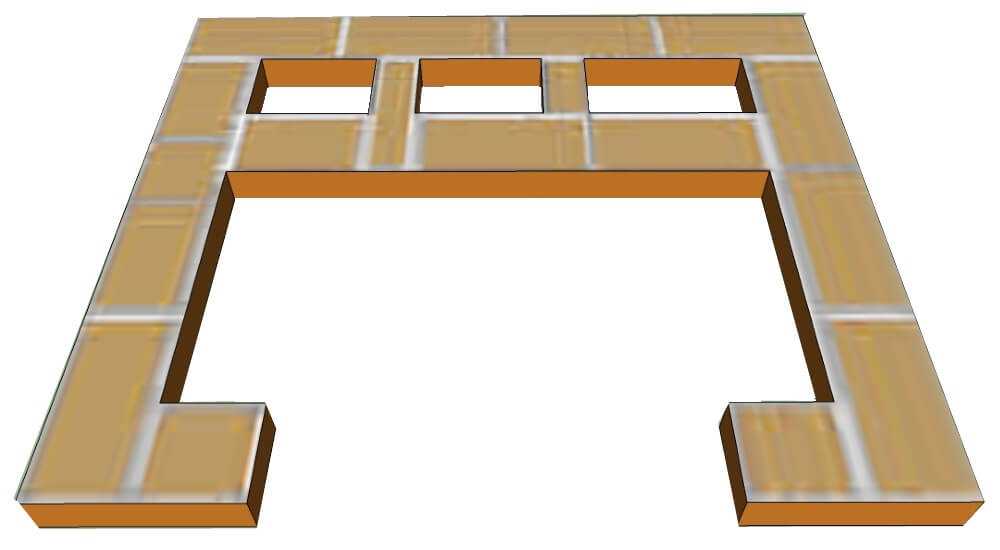

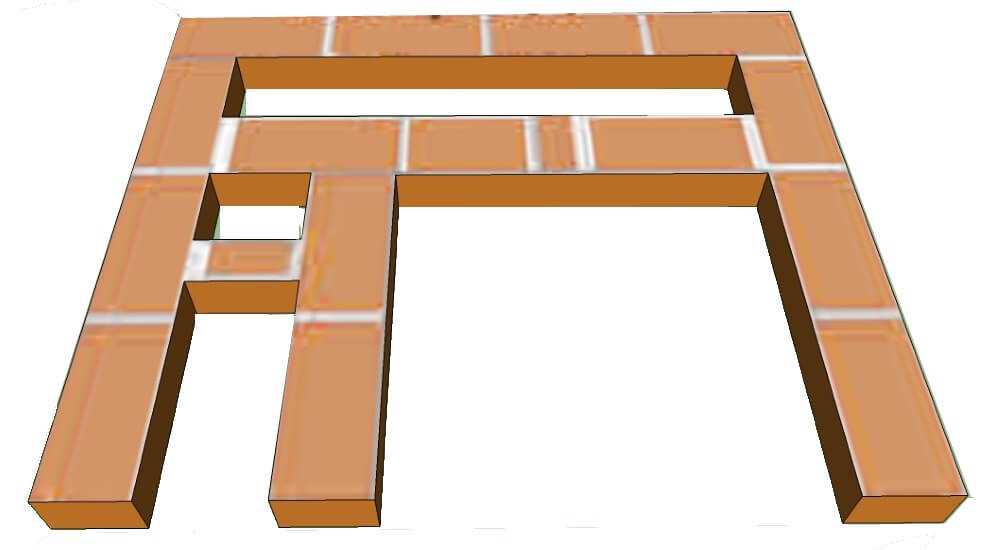

Основная последовательность действий

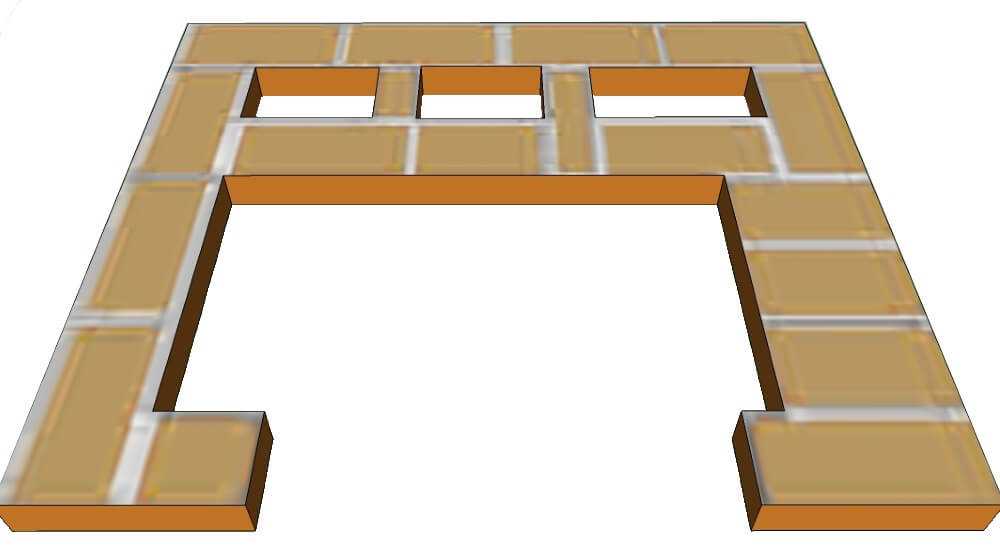

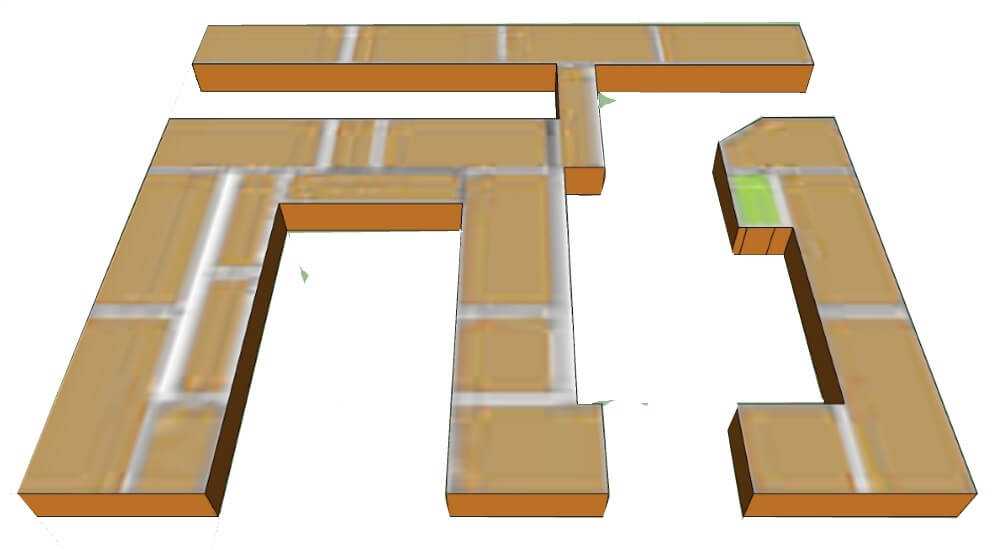

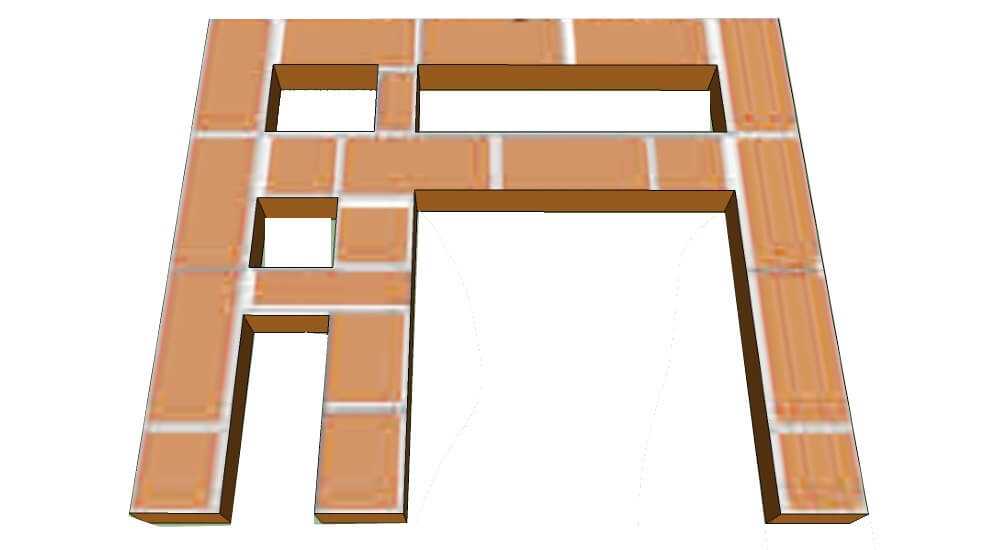

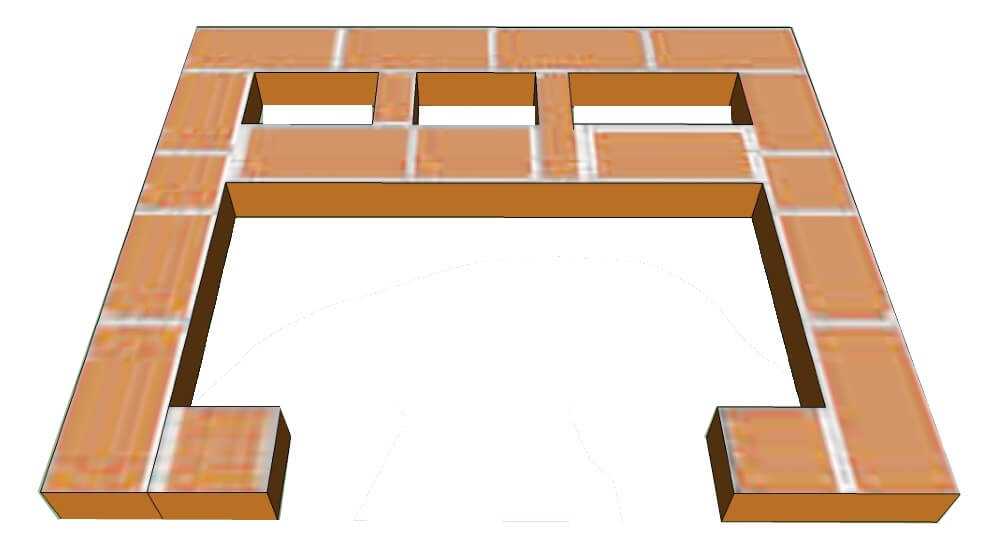

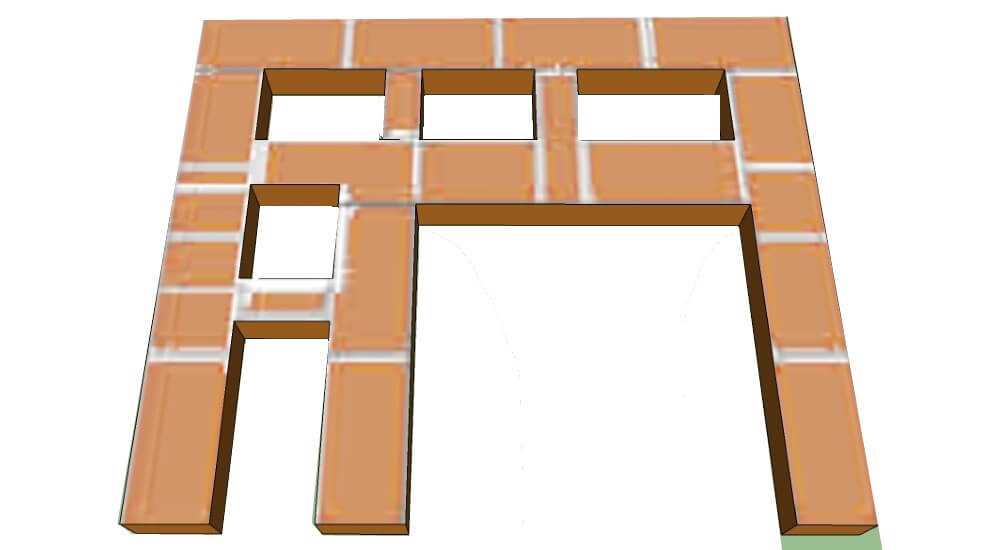

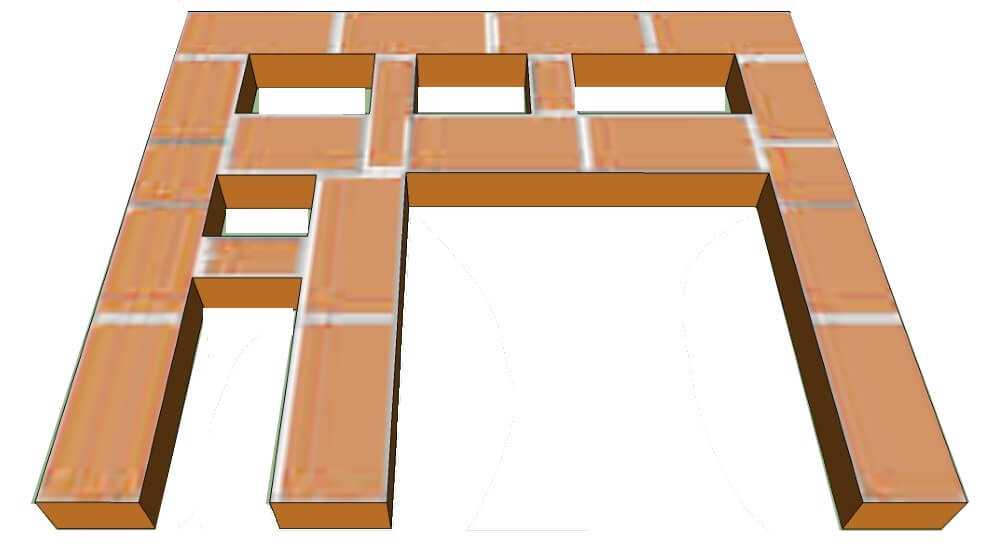

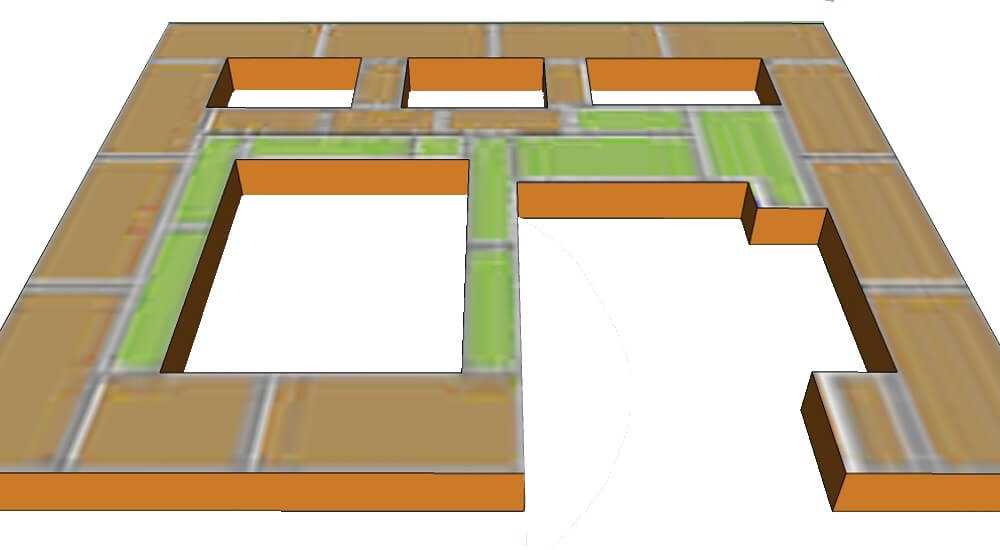

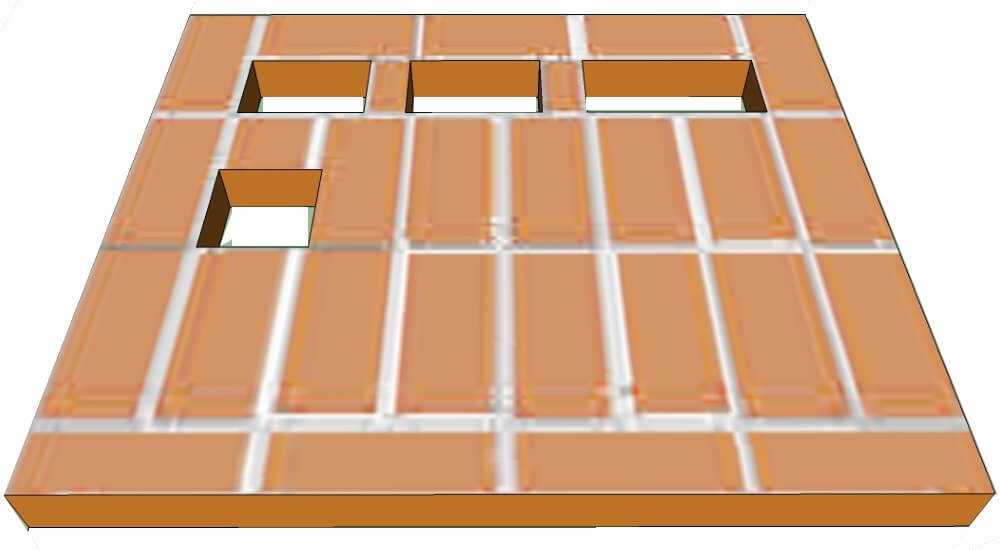

1 — 5 ряд



6 — 10 ряд



11 — 15 ряд



16 — 20 ряд



21 —25 ряд



26 — 30 ряд



31 — 34 ряд и 35 ряд и выход на трубу

Для обогрева помещения площадью менее 50 м? обычно достаточно небольшой печи «Шведка» самой простой конструкции. Стенки топочной камеры такой печи футеруются шамотным кирпичём. Затем топка обкладывается печными керамическими кирпичями, они-же являются и внешними стенками сооружения, которые быстро нагреваются и интенсивно отдают тепло. Оптимальным будет возвести печь примерно в тридцать рядов – при таких размерах, печь сумеет прогреть все пространство дома, при минимальных затратах топлива. Стоит учитывать это при выборе подходящего чертежа. В целом же, последовательность работ выглядит так:

Возведение фундамента. Если печь «Шведка» строится в комнате с готовыми перекрытиями пола, необходимо выпелить пол, обойти лаги. Фундамент необходимо заглубить на глубину промерзания (1,2 метра). Перед выходом печи надо сделать гидроизоляцию.

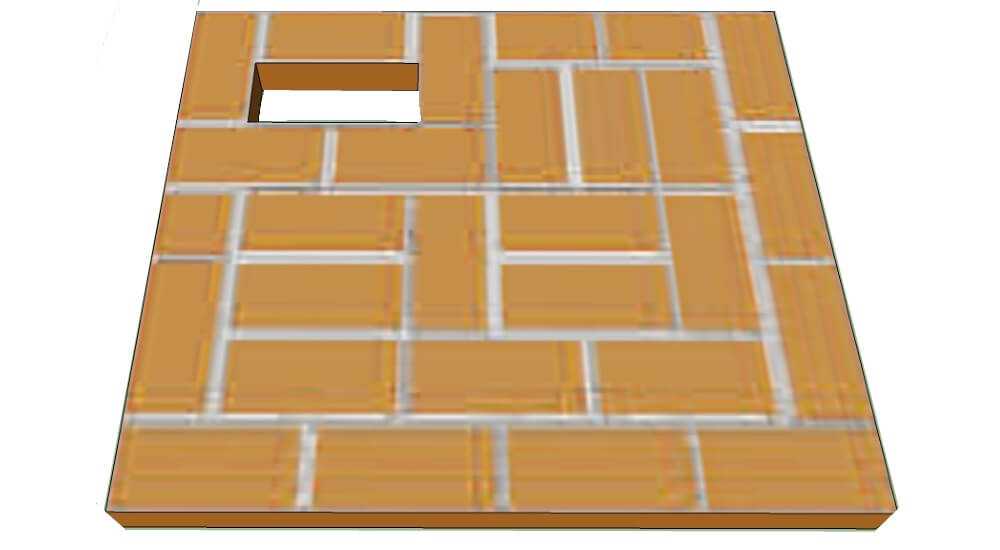

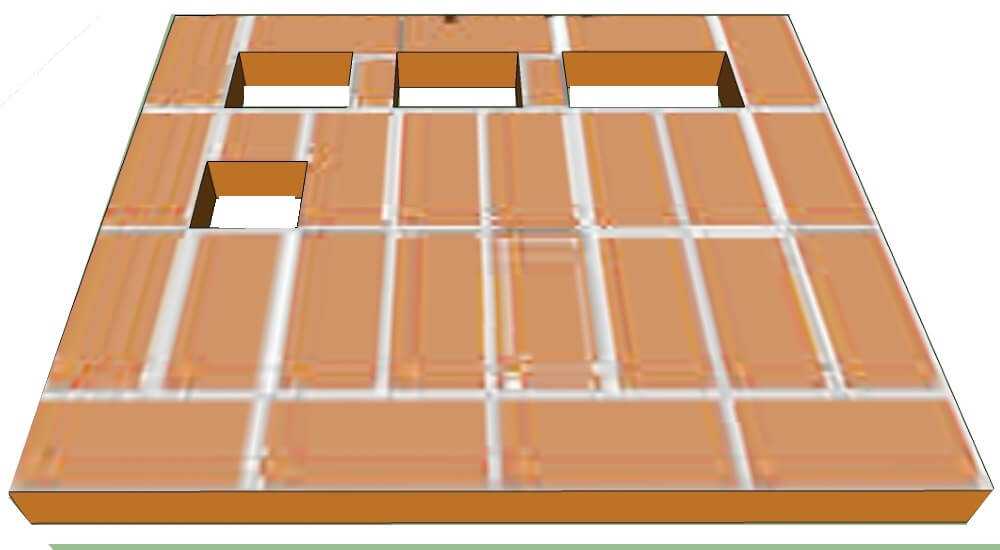

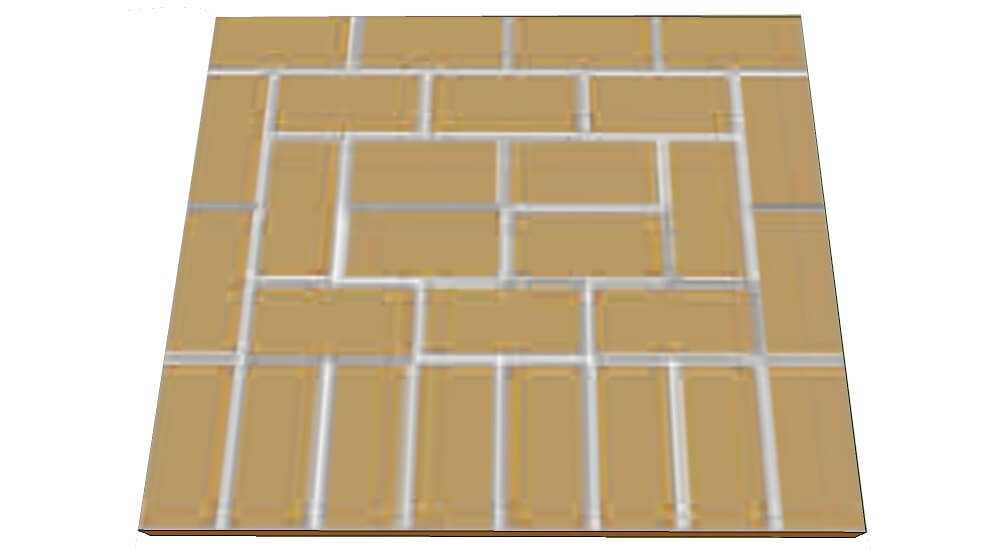

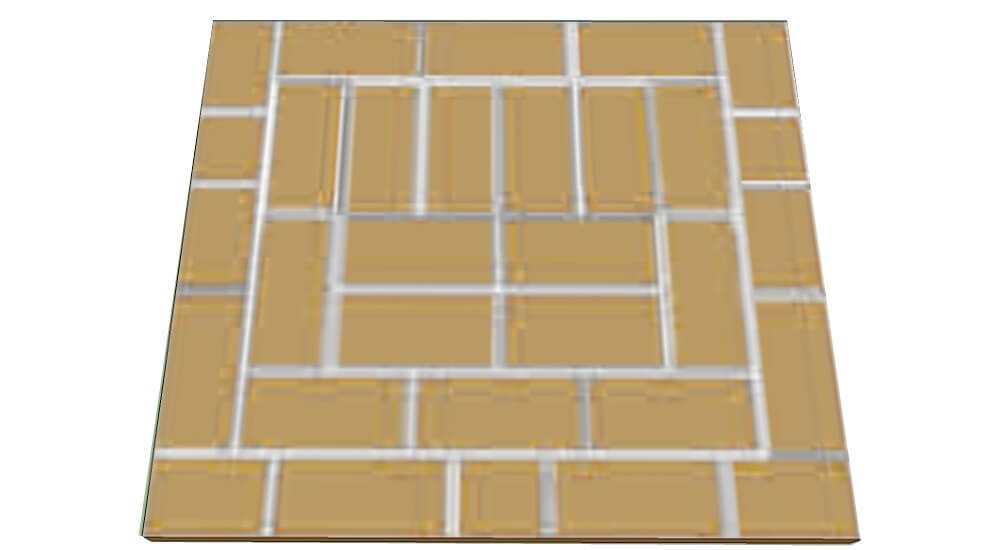

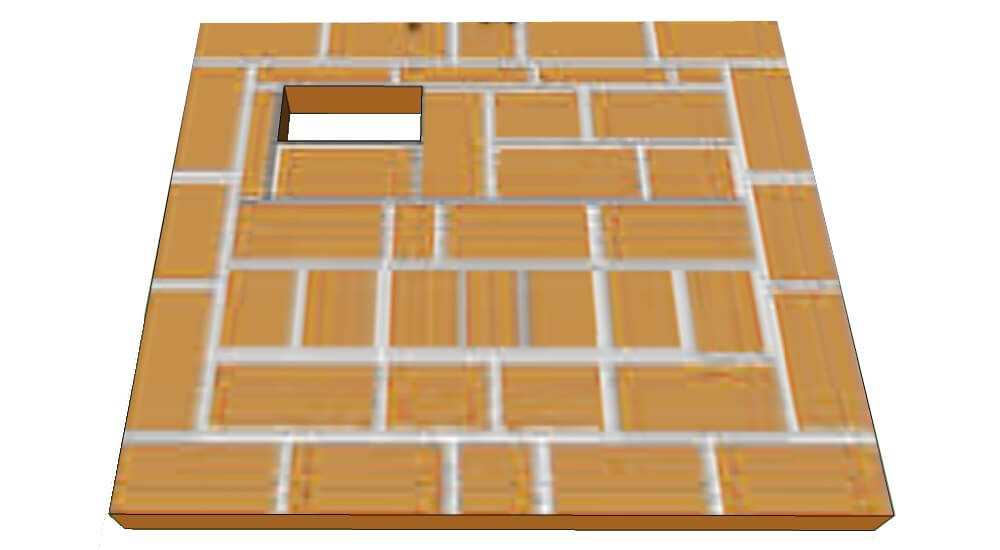

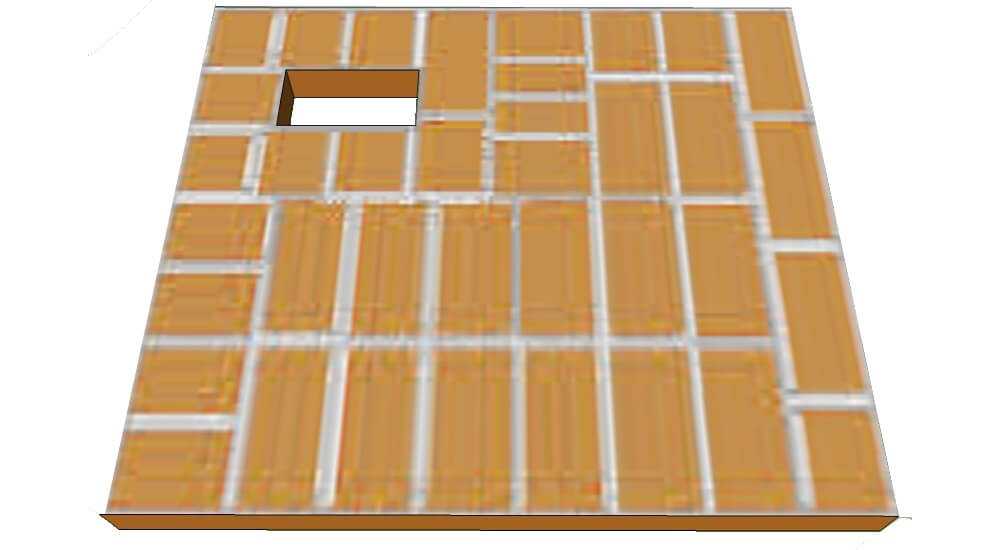

Первые два ряда тела печной конструкции кладутся сплошь. В первом ряду необходимо выложить целыми кирпичами только края, а середину можно заполнить боем, хоть это и нежелательно. Но второй ряд выкладывается уже исключительно из целого кирпича без изъянов.

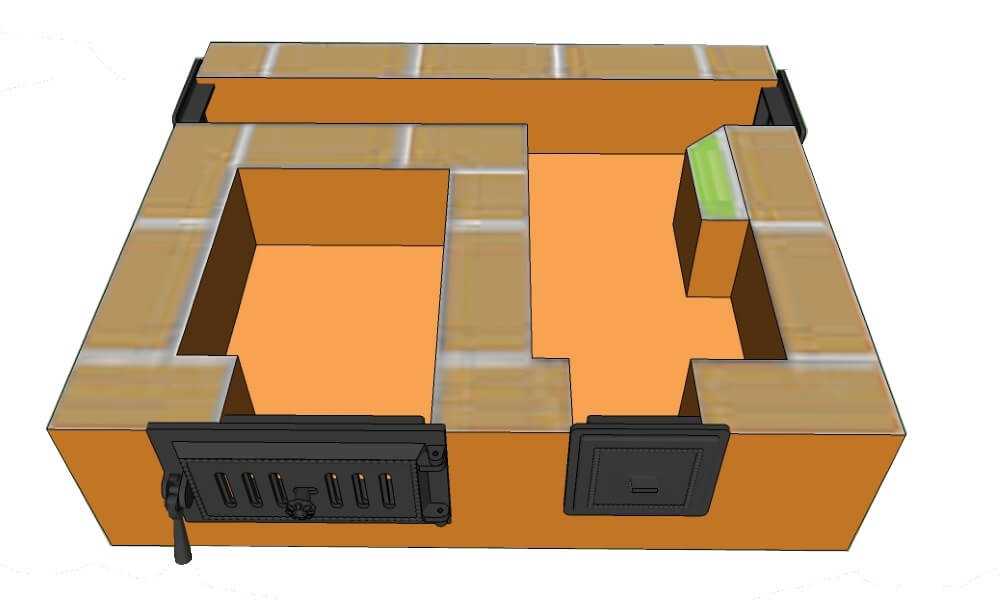

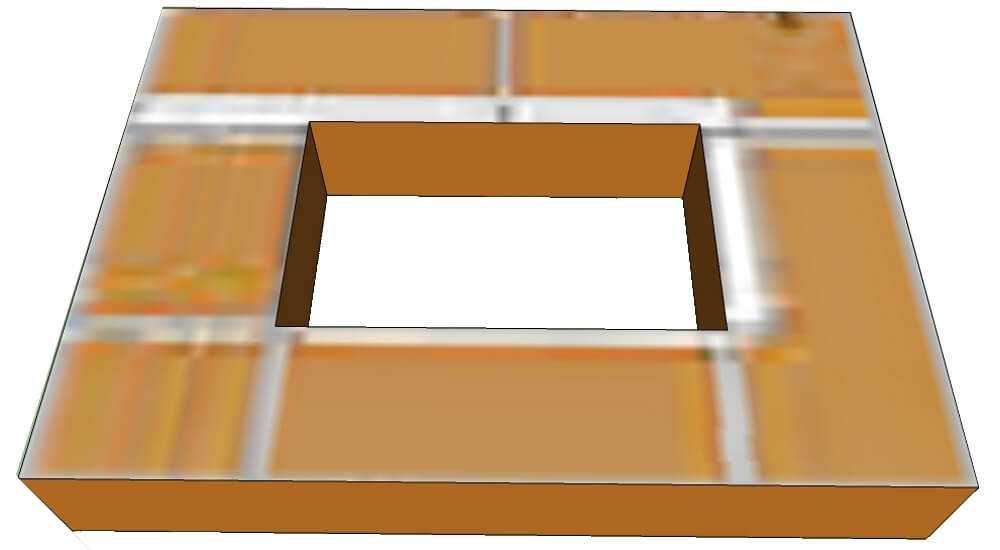

С третьего по пятый ряд формируется зольная камера, устанавливается дверца зольника и перекрытие над ней.

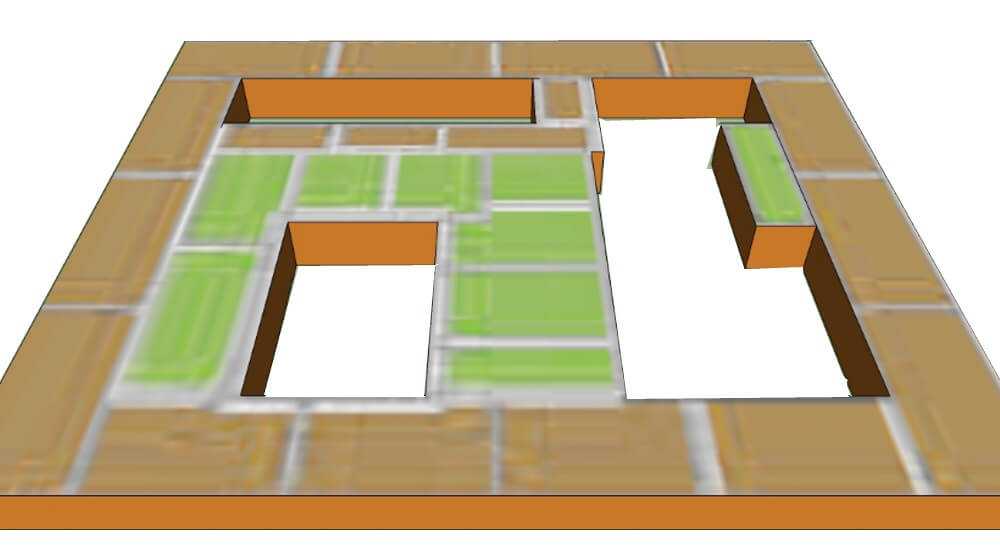

На шестом ряду формируется пространство под колосник.

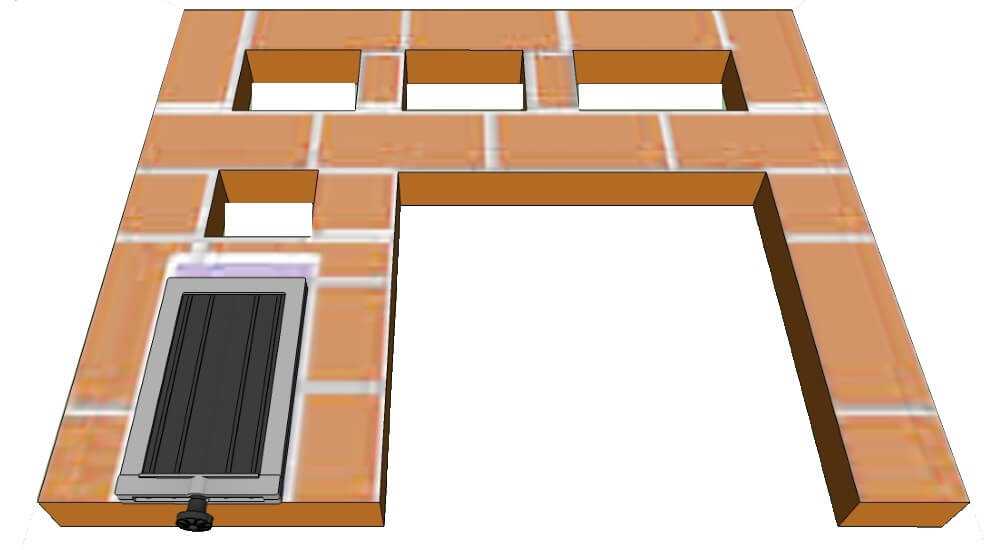

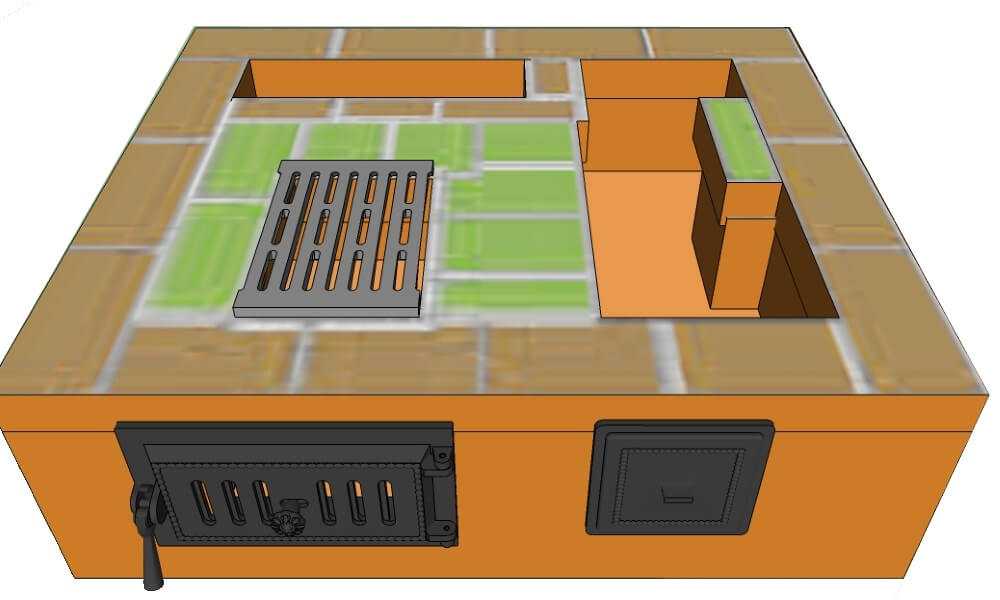

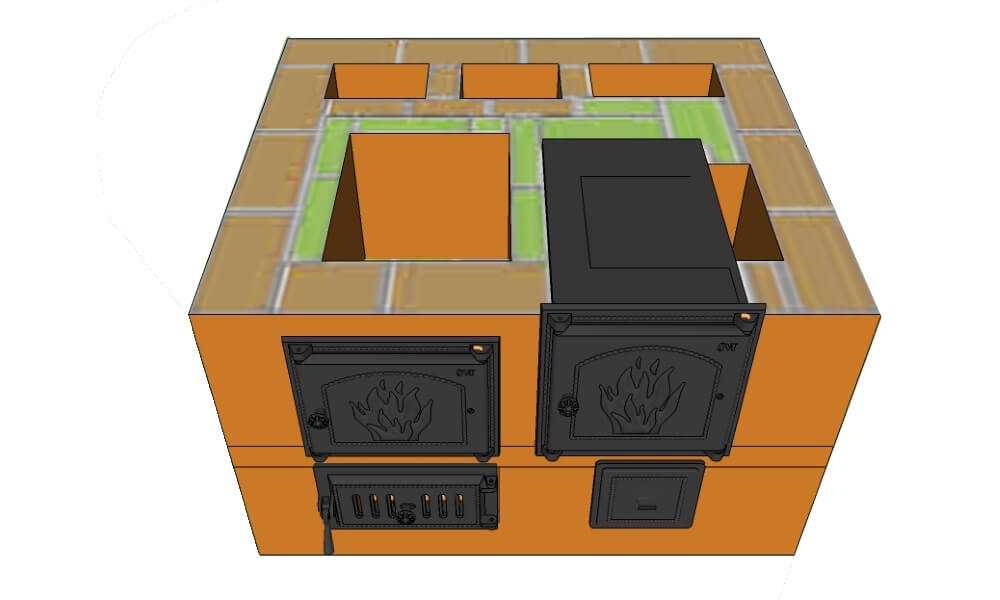

На седьмом – устанавливается колосник и топочная дверца. Так-же устанавливается духовка.

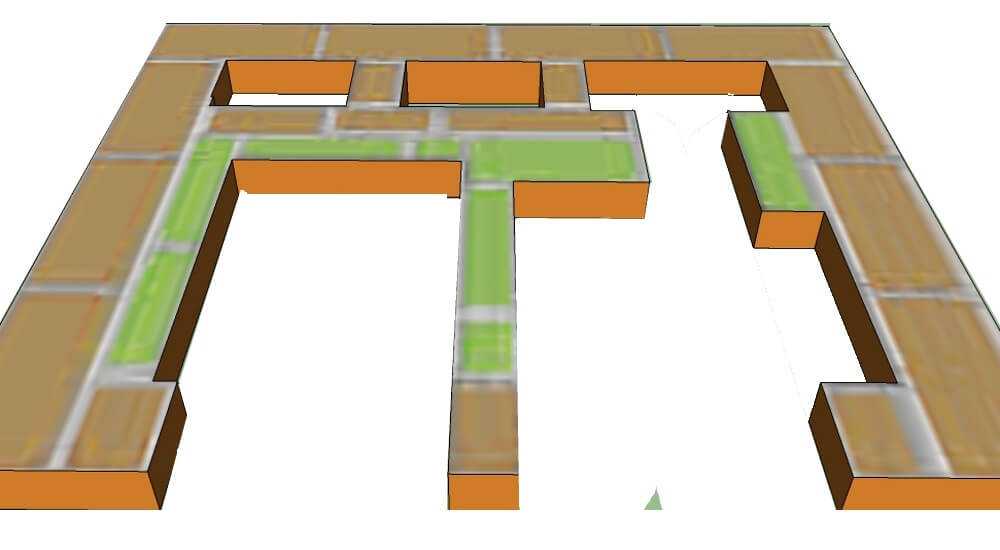

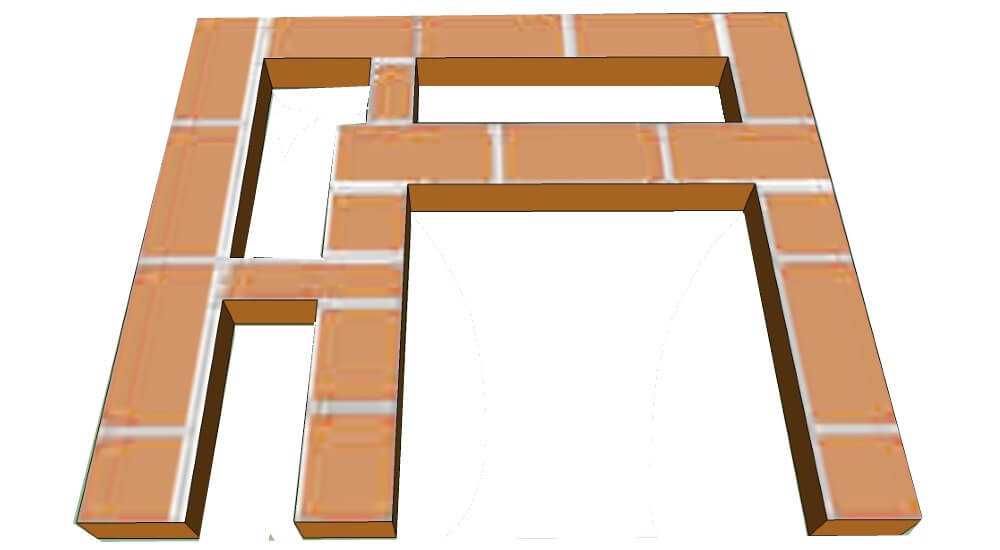

С восьмого по десятый ряды формируется сам топливник и выход к каналам щитка.

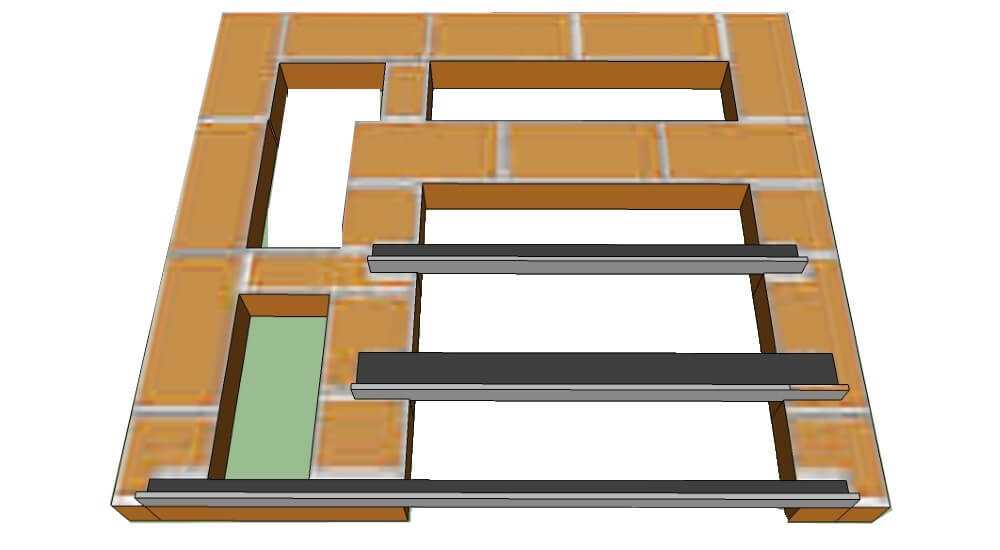

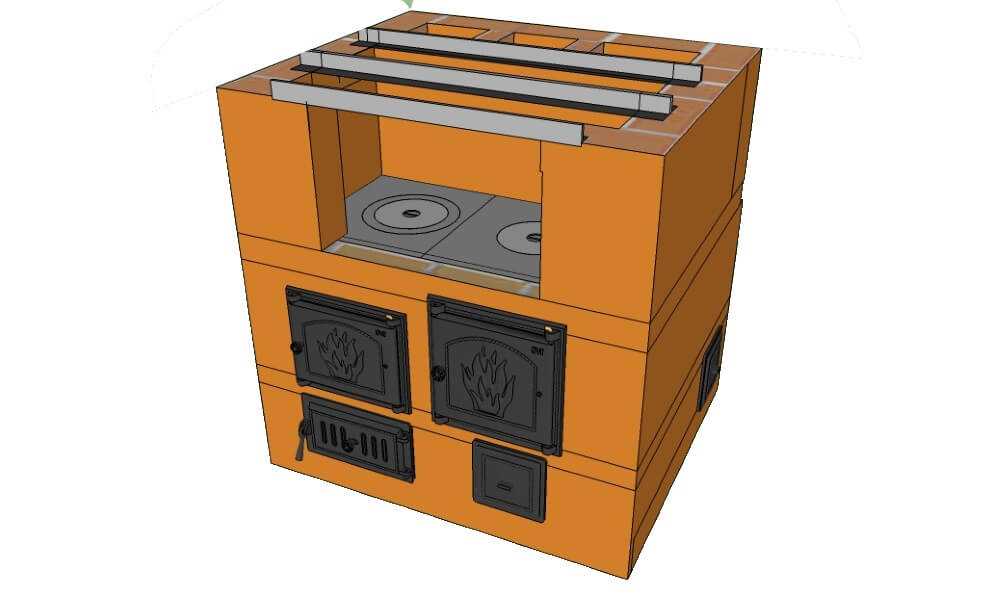

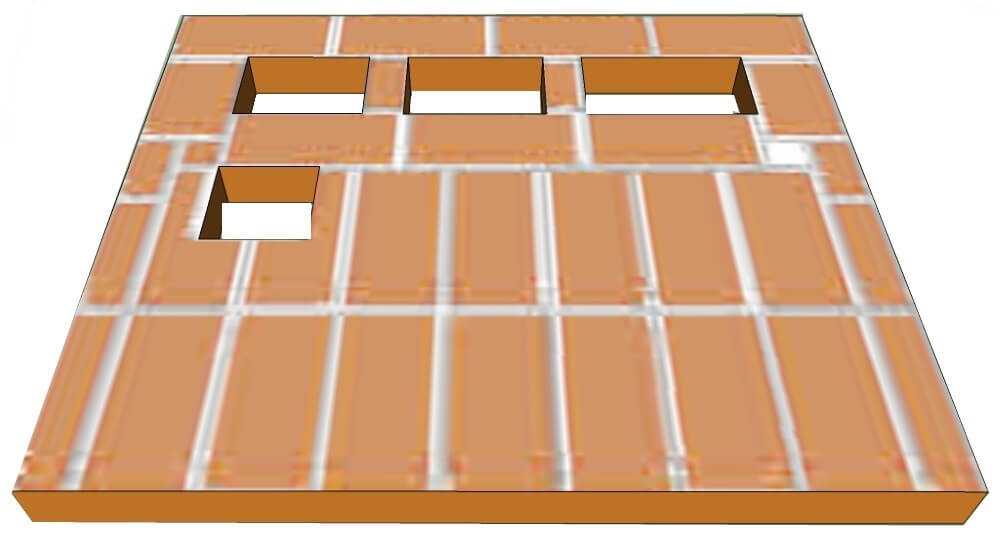

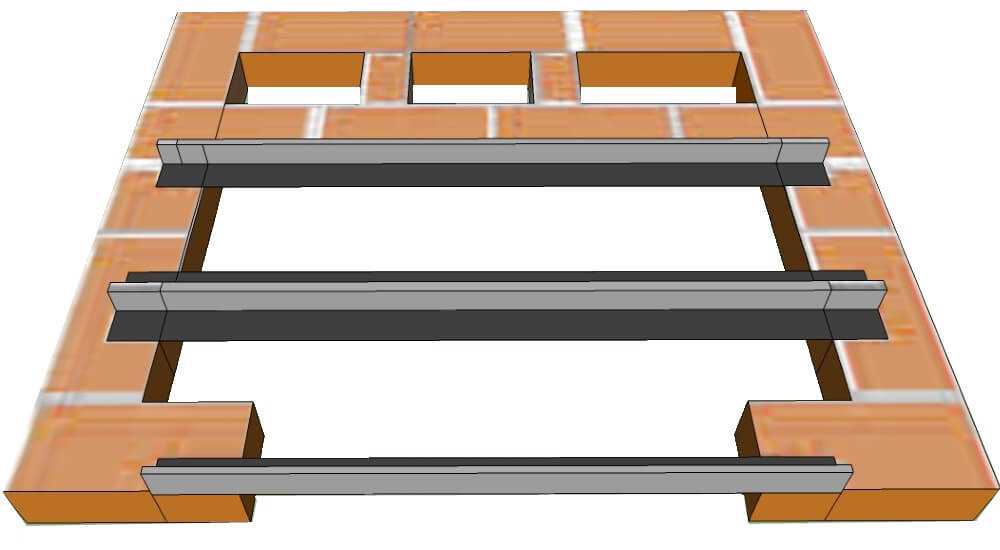

После выкладывания двенадцатого ряда, по всему его периметру укладываются «Суперсил-термоматериал».

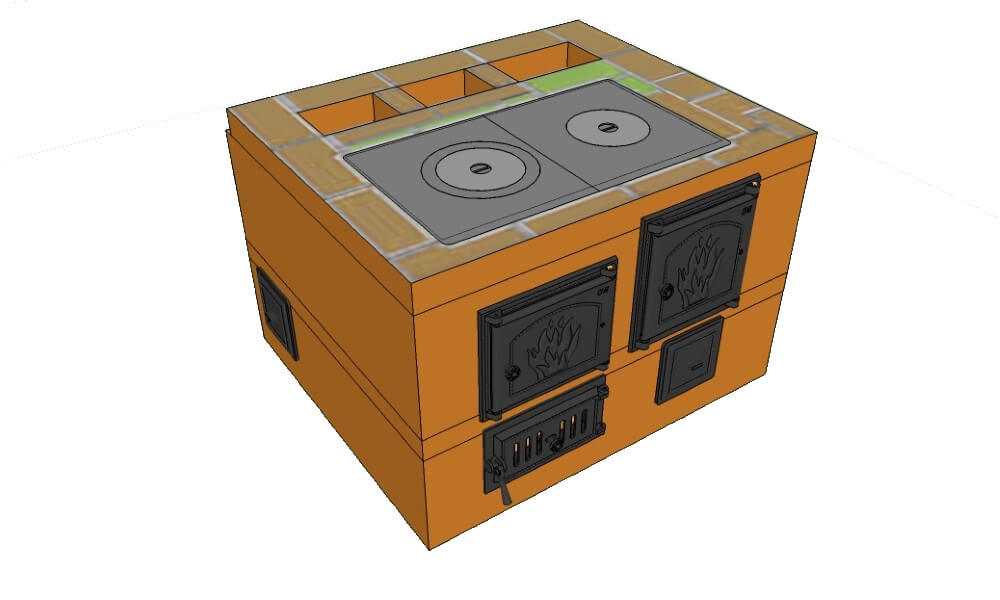

На двенадцатом-же ряду рассчитывается место установки варочной поверхности.

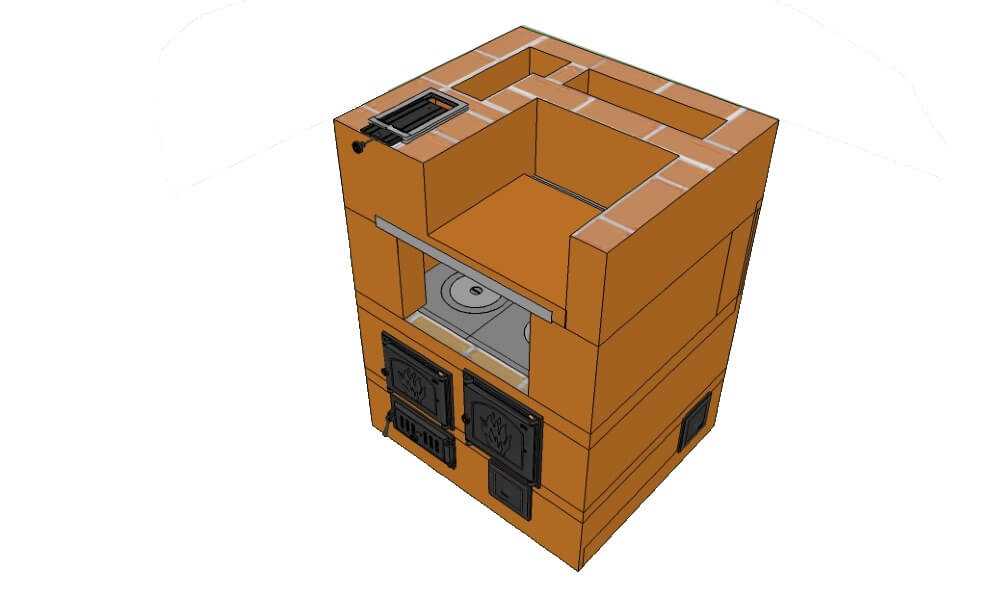

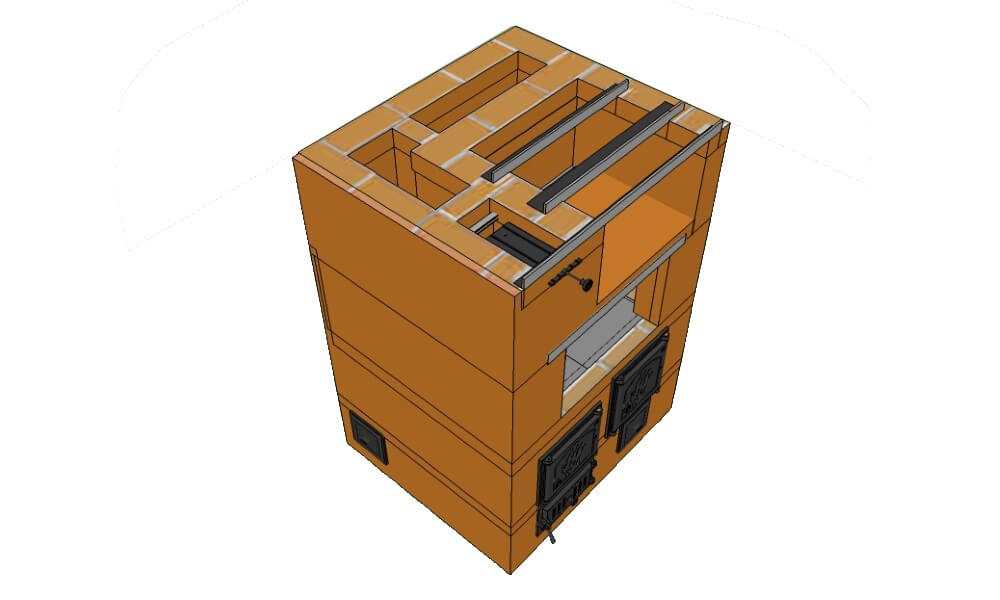

В последнем, четырнадцатом ряду, начинается камера над плитой. Формируются каналы щитка печи.

Материалы необходимые для кладки

Дверца топочная глухая LK 350, 21х25 см-1 шт;
Дверца поддувальная LK 332, 14х25 см-1 шт;
Дверца прочистная LK 335, 12х12 см-3 шт;
Плита чугунная П1-2 (710Х410) с 2-мя комфорками, 41х71 см-1 шт;
Духовка «Везувий» 224 45х25х29 см-1 шт;
Задвижка дымохода ВЕЗУВИЙ 1427 13х13 см-1 шт;
Решетка колосниковая РУ-2  20х30 см-1 шт;
Витебский печной кирпич (Цех №1)-550 шт;
Шамотный кирпич (г.Богданович) ША-8-30 шт;
Уголок стальной 45 х 45 х 750 – 1 шт;
Уголок стальной 45 х 45 х 910 – 5 шт;
Полоска стальная 50 х 5 х 700 – 2 шт;
Лист предтопочный 500 х 700 мм – 1 шт.
Смесь печная огнеупорная (мешок 25кг) – 1 шт.
Смесь печная мешок (25кг) – 16 шт.

После завершения постройки, необходимо дождаться полного высыхания печи. Спустя несколько дней для проверки в топке сжигают немного бумаги и щепок, если в строении есть щели или трещины, это можно обнаружить, понаблюдав за направлением дыма. Если все в порядке, то еще через неделю печь протапливают, а потом, при необходимости, штукатурят.

Конструкция печи, её особенности и принцип действия

Прежде чем приступать к самостоятельному изготовлению печи, необходимо тщательно изучить все характеристики устройства.

Если предполагается сделать агрегат для обогрева большого помещения, то печь должна обладать высокой производительностью тепла. Например, для дома или помещения площадью 150 м² следует выбирать печь, рассчитанную на обогрев до 200 м². Этот «запас» мощности необходим для полной уверенности в том, что каждый уголок дома будет в тепле.

Если рассчитано обогреть помещение площадью 30–50 м², то печь можно изготовить без указанного «запаса». В таком небольшом помещении утечка тепла будет минимальной, поэтому агрегата с небольшой мощностью достаточно. Автоматическая заправка топлива позволит значительно упростить её обслуживание. При изготовлении такой печи на её корпусе можно предусмотреть варочные панели для приготовления еды. Если печь будет не только источником тепла, но и предметом интерьера, то в её корпусе можно сделать окна из огнеупорного стекла.

Особенности конструкции печей длительного горения

Отопительные приборы длительного горения имеют конструктивные особенности, отличающие их от других печей:

  • топочная камера имеет объём для загрузки большого количества горючего материала;
  • корпус печей длительного горения оборудуется большой дверцей;
  • топочный отсек в корпусе печи разделён на две камеры; одна камера предназначена для тления горючего материала, вторая — для сгорания газа;
  • конструкция такой печи предусматривает наличие специального отбойника, который препятствует попаданию пламени в дымоход;
  • этот элемент каркаса печи изготавливается из металлической пластины, которую приваривают в верхней части топочного отсека.

Различия обычной и пиролизной печи

Чтобы понять принцип действия печи длительного горения, нужно сравнить его с работой обычной печи.

Работа обычной печи заключается в нагреве её поверхности и отдаче тепла в помещение. Розжиг топочного материала осуществляется снизу, отчего пламя распространяется по сторонам, направляясь вверх. Это происходит из-за доступа большого количества воздуха в топочную камеру. Топливо в такой печи сгорает быстро, из-за чего температура воздуха в помещении нестабильна — она, то опускается, то поднимается.

Принцип работы печи длительного горения другой. Дрова поджигаются сверху, а огонь распространяется вниз, при этом подача воздуха осуществляется только на место горения. В результате материал тлеет, равномерно выделяя тепло на протяжении долгого времени. Помимо топочного материала выделяется пиролизный газ, который тоже служит в качестве горючего, дополнительно создавая тепло.

В обычной печи топливо сгорает быстро, в пиролизной — медленно тлеет

Необходимые материалы

  1. Кирпич красный (только на саму печь) 553 шт.
  2. Огнеупорный кирпич ША-8 = 32 шт.
  3. Глиняный раствор.

Дверки:

  • 21 х 25 см (топочная). Она должна быть литая, с усами.
  • 14 х 25 см.
  • 14 х 14 см (для чистки) = 3 шт.

Уголок стальной:

  • 4,5 х 4,5 х 1м.20см. = 1шт.
  • 4,5 х 4,5 х 70см. = 1 шт.
  • 4,5 х 4,5 х 90,5 см. = 5 шт.

Другие материалы:

Шкаф духовой для шведки

  1. Стальные полоски 5 х 65 см (толщина 5 мм.) — 2шт.
  2. Задвижка 25 х 13 см.
  3. Задвижка для вытяжки пара 13 х 13 см.
  4. Колосниковая решётка 20 х 30 см.
  5. Духовой шкаф 45 х 25 х 29 см.
  6. Плита (чугун) 41 х 71 см.
  7. Лист для перекрытия сушильных камер 80 х 90,5 см.
  8. Стальная пластина для малой сушилки 19 х 34 см.
  9. Лист перед топкой 50 х 70 см.

Принцип работы печи

Как и любой другой модели, более сложной или упрощённой, в печи шведка твёрдое топливо загружается в топочный отдел, где и происходит его горение. Только в отличие от других отопительных приборов, в этой печи при зимнем режиме топки дым не сразу уходит вверх по вертикальной дымоотводной трубе, а устремляется к горизонтальному выводному каналу в основание конструкции.

Там находится сплошная система зигзагообразных каналов, проходя через которую горячий дым отдаёт тепло корпусу и прогревает лежанку. Затем дымовые газы выходят по вертикальным ходам в дымоотводную трубу.

Дымоходы в такой печи длиннее из-за горизонтальных участков внутри лежанки. Поэтому в ней не устанавливается духовой шкаф, увеличивающий теплоотдачу, и не рекомендуется делать дымоходы в той части, которая располагается над варочной плитой.

Летняя топка проходит при открытых обеих задвижках и древесные газы из топки, пройдя под плитой, нагревают её, а затем уходят напрямую в трубу.

Подача воздуха в топку печи шведка из кирпича осуществляется через поддувало и регулируется с помощью поддувальной дверцы.

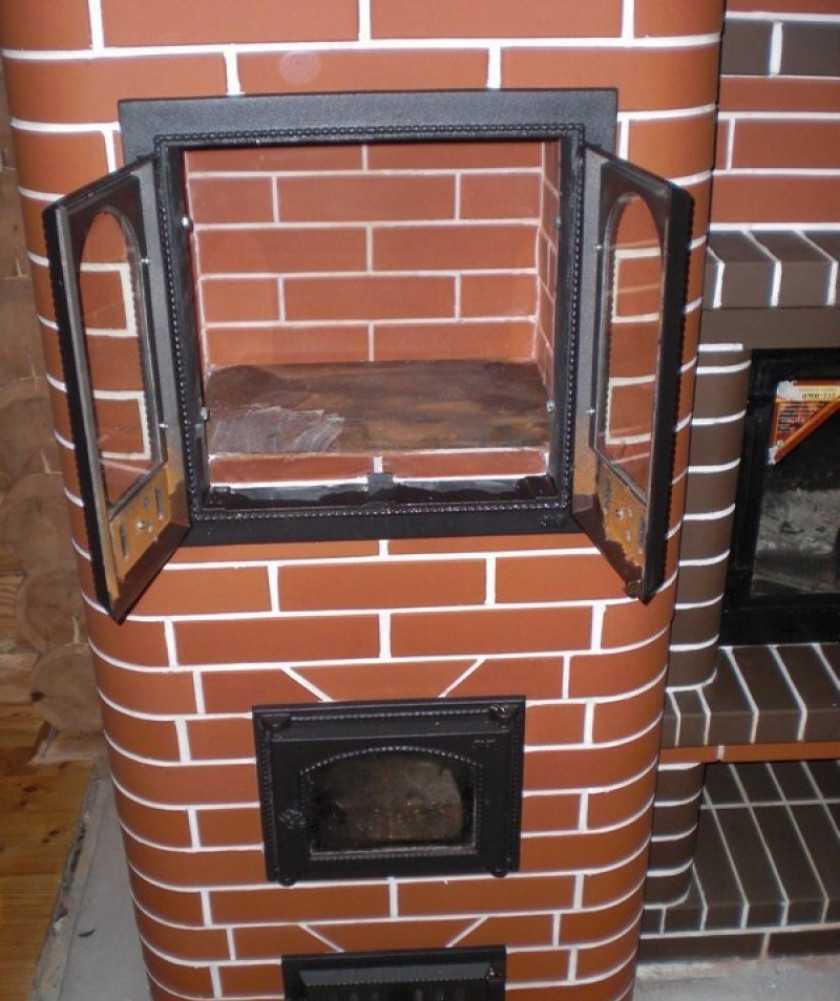

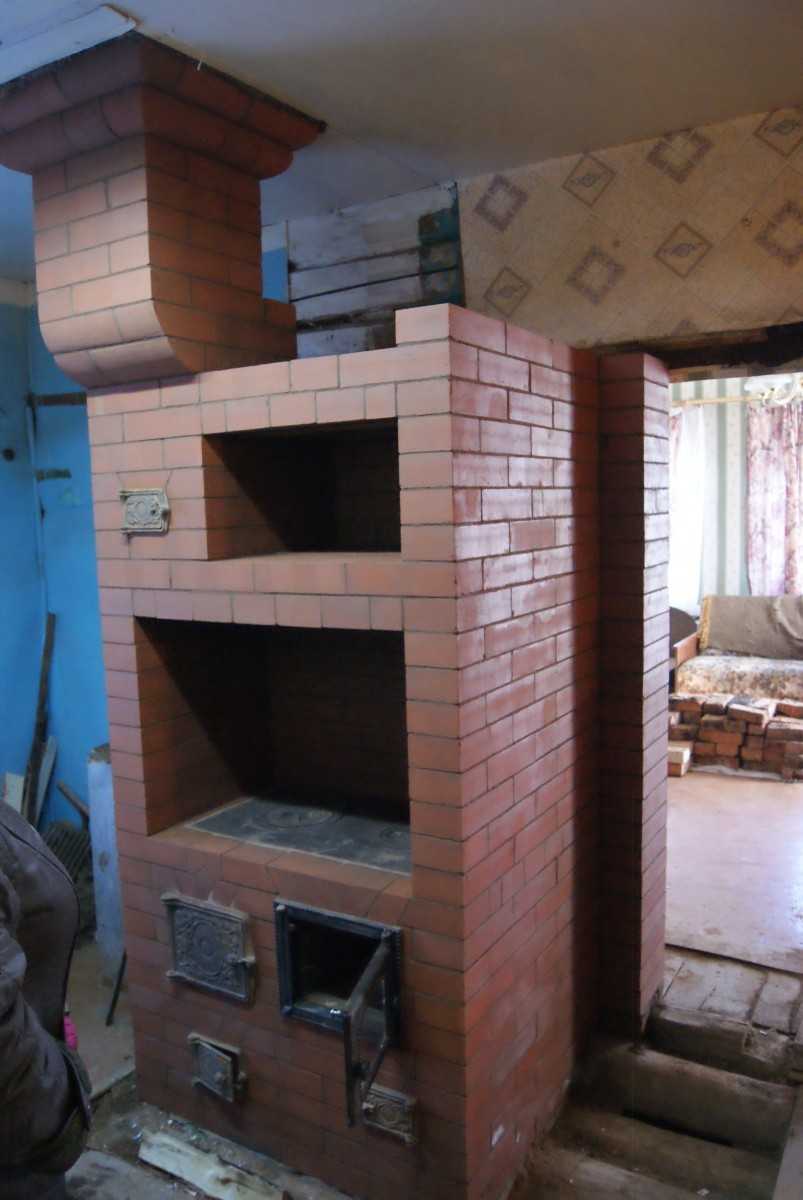

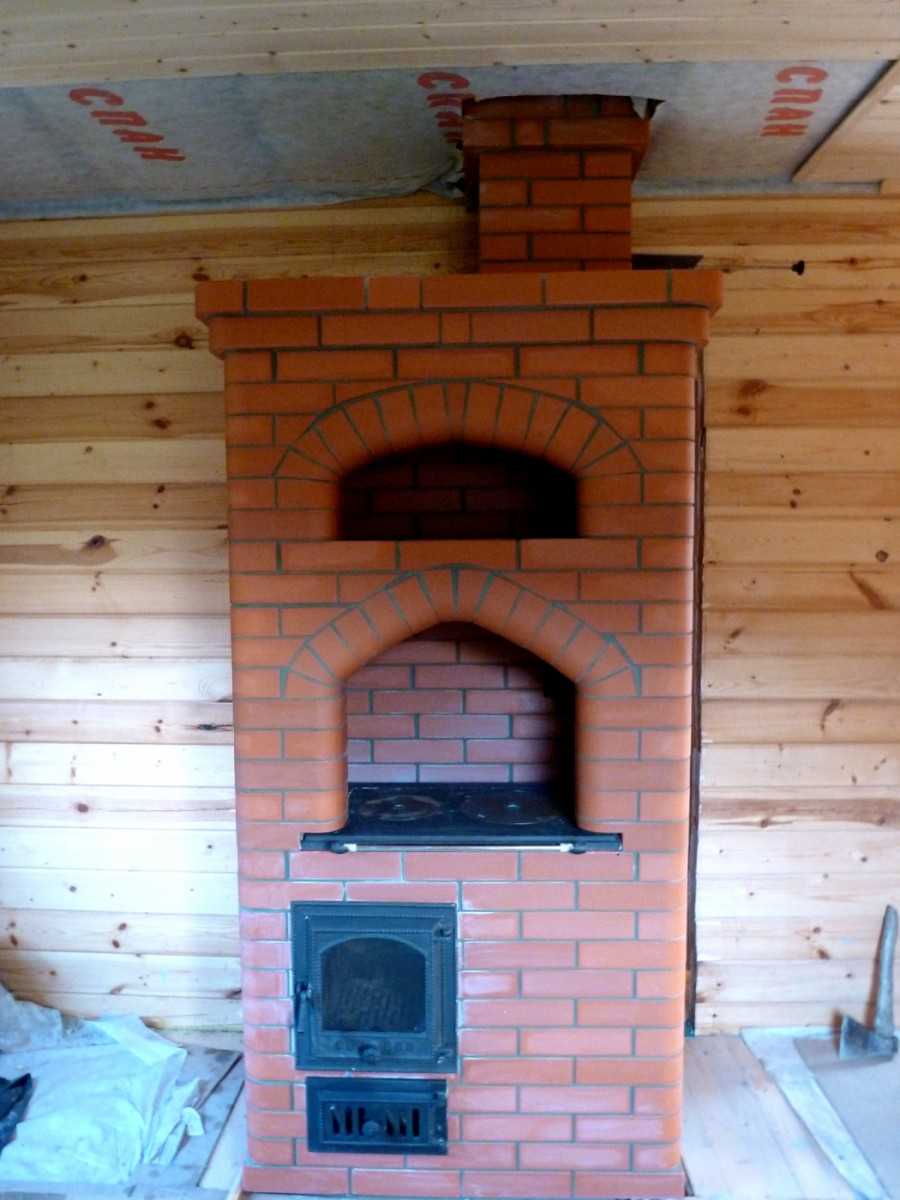

Внешний вид печи

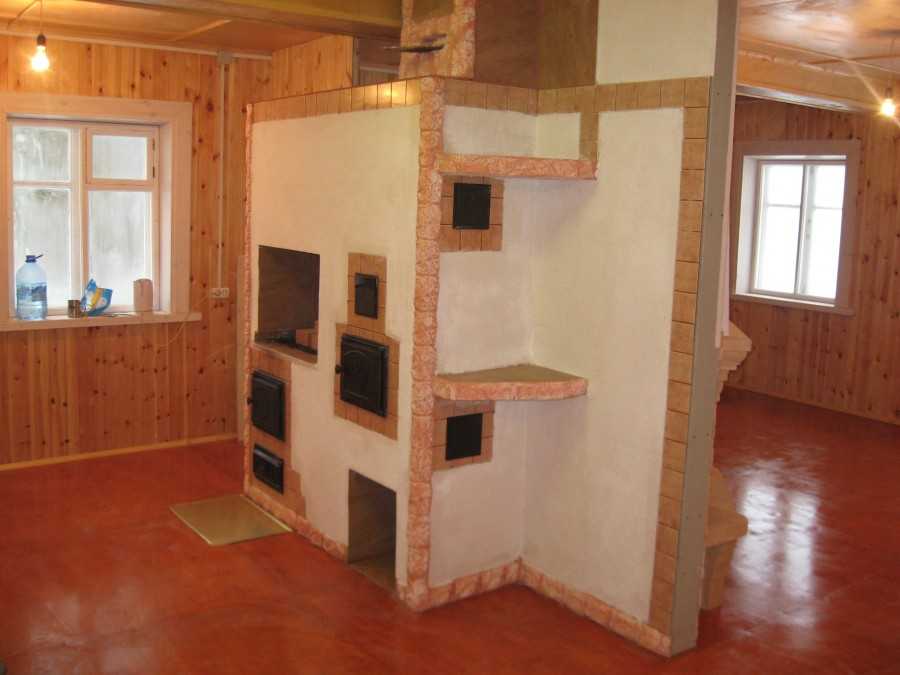

Проект печки с лежанкой и плитой

Показанная на фото конструкция – альтернатива громоздкой русской печи, требующей большего расхода материалов и мастерства для возведения. Тепловая мощность «шведки» с лежаком и традиционной плитой – 3.5 кВт, отапливаемая площадь – 40…45 м². Габариты самой печи – 1245 х 765 мм, лежанки – 1910 х 765 мм.

Лежанка нагревается газами, идущими через горизонтальный канал в нижней зоне печки

В отопителе предусмотрен режим летней эксплуатации – слева от камеры сгорания сделан прямой канал, закрываемый на зиму задвижкой. Внутрь лежака продукты сгорания проникают через нижний горизонтальный канал, проходят систему вертикальных газоходов, оттуда возвращаются в отопительный щиток и вылетают сквозь дымоходную трубу.

Сколько и какие стройматериалы понадобятся для кладки:

  • красный полнотелый кирпич (стандартный) – 870 шт.;
  • шамотный камень типа ША-8 – 140 шт.;
  • колосники размером 415 х 240 мм;
  • панель чугунная варочная 65 х 31 см;
  • заслонка 13 х 25 см – 2 шт.;
  • дверки: загрузочная 21 х 25 см, зольная 14 х 25 см, ревизионная 7 х 13 мм (5 шт.);
  • уголок №5 (50 х 50 х 5 мм) длиной 1 м;
  • полоса стальная поперечным сечением 50 х 5 мм – 7 м;
  • пластина металлическая 375 х 360 мм.

Вертикальная шахта справа от плиты отнимает часть полезного объема ниши, зато позволяет пользоваться печью во время теплого периода Строим шведскую лежанку в обычном порядке – сначала фундамент, потом гидроизоляция и прокладка из негорючего утеплителя. Дальше идем по порядовкам:

  1. Первый и второй ярус кладем всплошную, потом закрепляем 5 дверок – одну поддувальную, 4 ревизионных. На третьем закладываем стенки зольника и горизонтального канала из огнеупорных кирпичей.
  2. Ряды 4, 5 – продолжаем возводить стенки по чертежам. На 5 горизонте монтируем колосниковую решетку и накрываем стальными полосами образовавшийся посередине технологический проем – он использоваться никак не будет. Ярус №6 формирует вертикальные каналы лежанки, продолжается кладка топливника.
  3. На 7 горизонте ставим дверку загрузки камеры сжигания, 8—10 ряды выкладываем по схеме – возводим стенки топливника и лежака до конца. Одиннадцатым сплошным ярусом перекрываем лежанку, после двенадцатого устанавливаем плиту.
  4. Ряд №13 завершает строительство лежанки и начинает возведение боковых стенок варочной ниши. Ярусы 14—18 – продолжение кладки, на восемнадцатом ставим опорный уголок с фронтальной стороны и вытяжную дверку. Рядом с уголком укладывается стальная полоса для лучшей поддержки фасада печи.

  5. Горизонт №19 формирует перекрытие ниши – сначала ставим кирпичи, потом накрываем листовым металлом, сверху размещаем ребра жесткости из 5 стальных полос. Двадцатым рядом полностью накрываем нишу, в канал врезаем заслонку летнего хода. Ярусы 21—23 возводятся согласно порядовкам.
  6. На 23 ряду ставим 3 полосы над левой вертикальной шахтой, 24-м горизонтом перекрываем ее. Аналогичным образом ярусы №25, 26, 27 формируют перекрытия сушильной ниши и печурки.
  7. Последние ряды печки (28, 29) служат основанием для трубы. После 28 яруса ставим дымовую задвижку, затем начинаем строительство трубы.

Поскольку текстовое описание кладки недостаточно подробно отражает ход работ, предлагаем посмотреть пошаговую видеоинструкцию мастера:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
