Расчет гидравлических потерь по сп 42-101-2003, exel

Уменьшение потребления газа

Экономия газа напрямую связана с уменьшением потерь тепла. Ограждающие конструкции, такие как стены, потолок, пол в доме обязательно защищаются от влияния холодного воздуха или грунта. Применяется автоматическая регулировка работы отопительного оборудования для результативного взаимодействия наружного климата и интенсивности работы газового котла.

Утепление стен, кровли, потолков

Уменьшить расход газа можно с помощью утепления стен

Наружный теплозащитный слой создает преграду для охлаждения поверхностей, чтобы потребить наименьшее количество топлива.

Статистика показывает, что часть нагретого воздуха уходит через конструкции:

• крыша — 35 – 45%;
• неутепленные оконные проемы — 10 – 30%;
• тонкие стены — 25 – 45%;
• входные двери — 5 – 15%.

Полы защищаются материалом, который имеет допустимую влагопроницаемость по норме, т. к. при намокании теряются теплоизоляционные характеристики. Стены лучше изолировать снаружи, потолок утепляется со стороны чердака.

Замена окон

Пластиковые окна пропускают меньше тепла зимой

Современные металлопластиковые рамы с двух- и трехконтурными стеклопакетами не пропускают воздушных потоков и препятствуют сквознякам. Это ведет к уменьшению потерь через щели, которые были в старых деревянных рамах. Для проветривания предусматриваются поворотно-откидные механизмы створок, способствующие экономному расходованию внутреннего тепла.

Стекла в конструкциях оклеиваются специальной энергосберегающей пленкой, которая пропускает внутрь ультрафиолетовые и инфракрасные лучи, но препятствует обратному их проникновению. Стекла снабжаются сетью элементов, подогревающих площадь для оттаивания снега и льда. Существующие конструкции рам дополнительно утепляются полиэтиленовой пленкой снаружи или используются плотные шторы.

Другие способы

Выгодно применять современные конденсационные котлы на газовом топливе и ставить автоматизированную координационную систему. На все радиаторы устанавливаются термоголовки, а на обвязке агрегата монтируется гидрострелка, что экономит 15 – 20% тепла.

Пример выполнения расчета

Приведен пример выполнения гидравлического расчета с помощью программы для газопроводов низкого давления. В предлагаемой таблице желтым цветом выделены все данные, которые проектировщик должен ввести самостоятельно.

Они перечислены в пункте о компьютерном гидравлическом расчете, приведенном выше. Это температура газа, коэффициент кинетической вязкости, плотность.

В данном случае осуществляется расчет для котлов и плит, ввиду этого необходимо прописать точное количество конфорок, которых может быть 2 или 4. Точность важна, ведь программа автоматически выберет коэффициент одновременности.

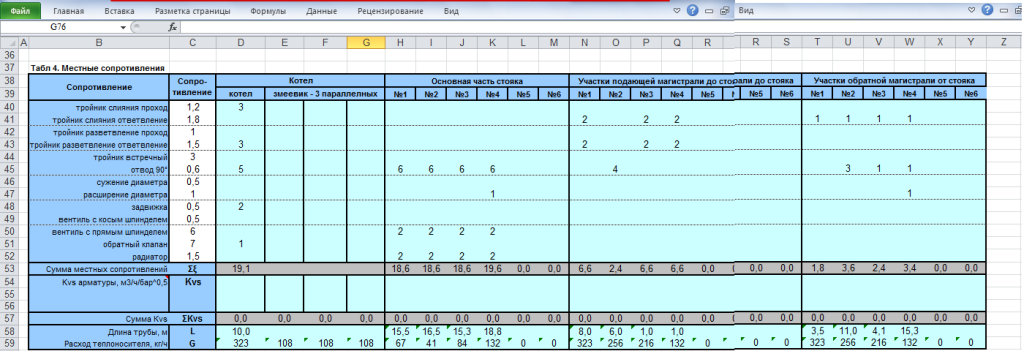

На картинке желтым цветом выделены колонки, в которые показатели должен ввести сам проектировщик. Внизу приведена формула для расчета расхода на участке

Стоит обратить внимание на нумерацию участков — ее придумывают не самостоятельно, а берут из ранее составленной схемы, где указаны аналогичные цифры. Далее прописывается фактическая длина газопровода и так называемая расчетная, которая больше

Происходит это потому, что на всех участках, где есть местное сопротивление, необходимо увеличивать длину на 5-10%. Это делается для того, чтобы исключить недостаточное давление газа у потребителей. Программа осуществляет расчет самостоятельно

Далее прописывается фактическая длина газопровода и так называемая расчетная, которая больше. Происходит это потому, что на всех участках, где есть местное сопротивление, необходимо увеличивать длину на 5-10%. Это делается для того, чтобы исключить недостаточное давление газа у потребителей. Программа осуществляет расчет самостоятельно.

Суммарный расход в кубических метрах, для которого предусмотрена отдельная колонка, на каждом участке исчисляется заранее. Если дом многоквартирный, то нужно указывать количество жилья, причем начиная с максимального значения, как видно в соответствующей графе.

В обязательном порядке в таблицу вносятся все элементы газопровода, при прохождении которого теряется давление. В примере указаны клапан термозапорный, отсечной и счетчик. Значение потери в каждом случае бралось в паспорте изделия.

С помощью одной программы можно делать расчеты для всех видов газопроводов. На картинке исчисления для сети среднего давления

Внутренний диаметр трубы указывается согласно техническому заданию, если у горгаза есть какие-то требования, или из ранее составленной схемы. В этом случае на большинстве участков он прописан в размере 5 см, ведь большая часть газопровода идет вдоль фасада, а местный горгаз требует, чтобы диаметр был не меньше.

Если даже поверхностно ознакомиться с приведенным примером выполнения гидравлического расчета, то легко заметить, что, кроме внесенных человеком значений, присутствует большое количество других. Это все результат работы программы, так как после внесения цифр в конкретные колонки, выделенные желтым цветом, для человека работа по расчету закончена.

То есть само вычисление происходит довольно оперативно, после чего с полученными данными можно отправляться на согласование в горгаз своего города.

Влияние материала труб на расчет

Для строительства газопроводов можно использовать трубы, изготовленные только из определенных материалов: стали, полиэтилена. В некоторых случаях применяются изделия из меди. Скоро будут массово использоваться металлопластиковые конструкции.

Каждая труба имеет шероховатость, что приводит к линейному сопротивлению, которое влияет на процесс перемещения газа. Причем, этот показатель значительно выше у стальных изделий, чем у пластиковых

Сегодня нужные сведения можно получить только для стальных и полиэтиленовых труб. В результате проектирование и гидравлический расчет можно выполнять только с учетом их характеристик, чего требует профильный Свод правил. А также в документе указаны необходимые для исчисления данные.

Коэффициент шероховатости всегда приравнивается к следующим значениям:

• для всех полиэтиленовых труб, причем независимо новые они или нет, — 0,007 см;
• для уже использовавшихся стальных изделий — 0,1 см;
• для новых стальных конструкций — 0,01 см.

Для каких-либо других видов труб этот показатель в Своде правил не указывается. Поэтому их использовать для строительства нового газопровода не стоит, так как специалисты горгаза могут потребовать внести коррективы. А это опять же дополнительные расходы.

Гидравлический расчет трубопроводов в Excel по формулам СНиП 2.04.02-84.

Этот расчет определяет потери на трение в трубопроводах по эмпирическим формулам без учета коэффициентов местных сопротивлений, но с учетом сопротивлений, вносимых стыками.

На длинных трубопроводах, каковыми являются водопроводы и теплотрассы, влияние местных сопротивлений мало по сравнению с шероховатостью стенок труб и перепадами высот, и часто коэффициентами местных сопротивлений можно пренебречь при оценочных расчетах.

Исходные данные:

Этот расчет использует ранее введенные в предыдущем расчете значения внутреннего диаметра трубопровода d и длины трубопровода L, а также рассчитанное значение скорости движения воды v.

1. Выбираем из выпадающего списка, расположенного над ячейками A30…E30 вид трубы:

Неновые стальные и неновые чугунные без внутр. защитного покр. или с битумным защитным покр., v > 1,2м/c

Результаты расчетов:

По выбранному виду трубы Excel автоматически извлекает из таблицы базы данных значения эмпирических коэффициентов. Таблица базы данных, взятая из СНиП 2.04.02–84, расположена на этом же рабочем листе «РАСЧЕТ».

2.Коэффициент m извлекается

в ячейку D32: =ИНДЕКС(H31:H42;H29) =0,300

3.Коэффициент A извлекается

в ячейку D33: =ИНДЕКС(I31:I42;I29) =1,000

4.Коэффициент 1000A₁ извлекается

в ячейку D34: =ИНДЕКС(J31:J42;J29) =21,000

5.Коэффициент 1000A₁/(2g) извлекается

в ячейку D35: =ИНДЕКС(K31:K42;K29) =1,070

6.Коэффициент С извлекается

в ячейку D36: =ИНДЕКС(L31:L42;L29) =0,000

7.Коэффициент  гидравлического сопротивления i  в м.вод.ст./м рассчитываем

в ячейке D37: =D35/1000*((D33+D36/D16)^D32)/((D7/1000)^(D32+1))*D16^2 =0,057

i=((1000A1/(2g))/1000)*(((A0+C/v)m)/((d/1000)(m+1)))*v2

8.Расчетные потери давления в трубопроводе dPв кг/см2 и Па находим соответственно

в ячейке D38: =D39/9,81/10000 =0,574497

dP=dP/9,8110000

и в ячейке D39: =D37*9,81*1000*D8 =56358,1

dP=i*9,81*1000*L

Гидравлический расчет трубопровода по формулам Приложения 10 СНиП 2.04.02–84 в Excel завершен!

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г – t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Газоснабжение жилых домов

Применение газа с целью отопления жилых домов, подогрева воды в теплое время года стало возможным благодаря относительно малой стоимости этого ископаемого.

Пройдя первичную переработку, он очищается от механических примесей, химических добавок. Благодаря широкой сети газопроводов его можно получить в любом населенном пункте и доставить в каждый дом.

Область применения природного газа в жилых домах:

• Приготовление пищи
• Подогрев воды при отсутствии центрального горячего водоснабжения
• Отопление в холодное время года

Приготовление пищи. В большинстве домов установлены газовые плиты для приготовления еды. Популярность они набрали не столько от цены на плиты, сколько от стоимости топлива, удобства подключения, бесперебойности снабжения.

Преимуществом газовых плит можно отметить простоту эксплуатации и небольшую стоимость обслуживания и ремонта.

Подогрев воды. Использование природного топлива для нагрева воды в домах стало популярным еще в середине прошлого века.

Огромным преимуществом этих систем стало наличие уже подведенного источника природного газа в квартиры, дома.

Исправная и отрегулированная колонка давала стабильно горячую воду для нужд каждого потребителя при отсутствии центрального горячего водоснабжения.

Отопление. Этот вид использования газа нашел широкое применение в частных домах, к которым нецелесообразно проводить центральное отопление.

Каждый потребитель, имея в арсенале уже существующую систему газоснабжения, ставил отопительный котел для своих нужд.

В зависимости от площади дома приобретался котел, устанавливалась система разводки тепла по всему дому.

Потребитель сам выбирал температуру в своем доме в зависимости от погодных условий и соответственно расход газа.

Автоматизированный гидравлический расчет системы отопления Excel

Чтобы было удобнее делать гидравлические расчеты, можно воспользоваться различными компьютерными программами, позволяющими выполнять точные вычисления. Одной из самых таких популярных программ считается Excel.

Кстати, если вы не знаете основ гидравлики, то сделать вам это будет трудно, даже в компьютерных программах. Это связано с тем, что в некоторых из них нет расшифровок формул и вычислений сопротивления в особо сложных цепочках.

Нюансы некоторых программ:

• OvertopCO и DanfossCO могут вести расчеты систем с естественной циркуляцией;
• HERZ C.O. 3.5 – работает по способу расчета удельных потерь давления;
• Potok – отлично справляется с расчетами по изменяющимся перепадам температур по стоякам.

Что касается работы в Excel, то использовать электронные таблицы очень удобно. Нужно просто знать поочередность действий и точные вычислительные формулы. Вначале выбирается нужная ячейка, в которую вводятся данные. Дальнейший расчет происходит путем автоматического применения формул.

Например, для того, чтобы посчитать диаметр труб, нам нужно знать:

• Разницу между горячим и холодным источником тепла для двухтрубной системы или расход жидкости для однотрубной;
• Скорость движения источника тепла и его потока;
• Плотность жидкости и параметры исследуемых участков (их длина в метрах и число находящихся там приборов).

Для расчета размеров труб внутри каждого участка как раз удобно пользоваться экселевскими таблицами.

BGTG

Вам необходима газификация частного дома? Задумались о газификации загородного дома?

Государственное предприятие «НИИ Белгипротопгаз» осуществляет разработку проектов газоснабжения (проекты газопроводов, котельных) для объектов различного назначения:

• жилых многоэтажных зданий, дачных поселков;
• торгово-развлекательных центров, магазинов, заведений общепита, спортивных комплексов, административных зданий;
• производственных и складских объектов;
• котельных;
• сельскохозяйственных объектов;
• санаториев, больниц, гостиниц.

Клиентам предприятия доступны услуги по разработке технических документов (наружные и внутренние сети газоснабжения, подбор оборудования) с применением инновационных технологий. Компания оказывает услуги и по ведению авторского надзора за строящимися объектами.

Проектирование систем газоснабжения является, несомненно, очень ответственной сферой деятельности, что обуславливается стратегической важностью проектируемых объектов, относящихся к взрывоопасным. В руках проектировщика, непосредственно создающего проект, сконцентрированы возможности по определению качества, долговечности и, главное, безопасности дальнейшего использования воплощенного в жизнь его детища

Физическое лицо, имеющее допуск к проектированию объектов газораспределения и газопотребления и личную лицензию на проектирование инженерного оборудования сетей и систем газоснабжения, имеющее нормативно-техническую базу, также может выполнять проекты.

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений. При этом от общей протяженности распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% – на газопроводы среднего и высокого давления.

Газопроводы низкого давления служат для подачи газа к жилым домам, общественным зданиям и коммунально-бытовым предприятиям.

Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия.

По газопроводам высокого давления газ поступает через газораспределительные установки (ГРУ) на промышленные предприятия и газопроводы среднего давления. Связь между потребителями и газопроводами различных давлений осуществляется через ГРП (ШРП) и ГРУ.

Что такое гидравлический расчёт

Это третий этап в процессе создания тепловой сети. Он представляет собой систему вычислений, позволяющих определить:

• диаметр и пропускную способность труб;
• местные потери давления на участках;
• требования гидравлической увязки;
• общесистемные потери давления;
• оптимальный расход воды.

Согласно полученным данным осуществляют подбор насосов .

Для сезонного жилья, при отсутствии в нём электричества, подойдёт система отопления с естественной циркуляцией теплоносителя (ссылка на обзор ).

Основная цель гидравлического расчёта — обеспечить совпадение расчётных расходов по элементам цепи с фактическими (эксплуатационными) расходами. Количество теплоносителя, поступающего в радиаторы, должно создать тепловой баланс внутри дома с учётом наружных температур и тех, что заданы пользователем для каждого помещения согласно его функциональному назначению (подвал +5, спальня +18 и т.д.).

Комплексные задачи — минимизация расходов :

1. капитальных – монтаж труб оптимального диаметра и качества;
2. эксплуатационных:
   • зависимость энергозатрат от гидравлического сопротивления системы;
   • стабильность и надёжность;
   • бесшумность.

Замена централизованного режима теплоснабжения индивидуальным упрощает методику вычислений

Для автономного режима применимы 4 метода гидравлического расчёта системы отопления:

1. по удельным потерям (стандартный расчёт диаметра труб);
2. по длинам, приведённым к одному эквиваленту;
3. по характеристикам проводимости и сопротивления;
4. сопоставление динамических давлений.

Два первых метода используются при неизменном перепаде температуры в сети.

Два последних помогут распределить горячую воду по кольцам системы, если перепад температуры в сети перестанет соответствовать перепаду в стояках/ответвлениях.

Вариант вычислений с помощью ПК

Выполнение исчисления с использованием компьютера является наименее трудоемким — все, что требуется от человека, это вставить в соответствующие графы нужные данные.

Поэтому гидравлический расчет делается за несколько минут, причем для этой операции не потребуется большого запаса знаний, который необходим при использовании формул.

Для его правильного выполнения необходимо взять из технических условий следующие данные:

• плотность газа;
• коэффициент кинетической вязкости;
• температуру газа в своем регионе.

Необходимые техусловия получают в горгазе населенного пункта, в котором будет строиться газопровод. Собственно, с получения этого документа и начинается проектирование любого трубопровода, ведь там содержатся все основные требования к его конструкции.

Использование специальных программ является простейшим способом гидравлического расчета, исключающим поиск и изучение формул для проведения вычислений

Далее застройщику необходимо узнать расход газа для каждого прибора, который планируется подключить к газопроводу. К примеру, если топливо будет транспортироваться в частный дом, то там чаще всего используются плиты для приготовления пищи, всевозможные отопительные котлы, а в их паспортах всегда стоят нужные цифры.

Кроме того, потребуется знать количество конфорок у каждой плиты, которая будет подключена к трубе.

На следующем этапе сбора необходимых данных отбирается информация о падении давления в местах установки какого-либо оборудования — это может быть счетчик, клапан отсекатель, термозапорный клапан, фильтр, прочие элементы.

В этом случае нужные цифры найти просто — они содержатся в специальной таблице, приложенной к паспорту каждого изделия

Проектировщику следует обратить внимание на то, что должно указываться падение давления при максимальном потреблении газа

Из специальной таблицы, приложенной к паспорту изделий, можно узнать сведения о потере давления при подключении приборов к сети

На следующем этапе рекомендуется узнать, каково будет давление голубого топлива в точке врезки. Такие сведения могут содержать технические условия своего горгаза, ранее составленная схема будущего газопровода.

Если сеть будет состоять из нескольких участков, то их необходимо пронумеровать и указать фактическую длину. Кроме того, для каждого следует прописать все изменяемые показатели отдельно — это общий расход любого прибора, который будет использоваться, падение давления, другие значения.

В обязательном порядке понадобится коэффициент одновременности. Он учитывает возможность совместной работы всех потребителей газа, подключенных к сети. Например, всего отопительного оборудования, расположенного в многоквартирном или же частном доме.

Такие данные используются программой, выполняющей гидравлический расчет, для определения максимальной нагрузки на каком-либо участке или во всем газопроводе.

Для каждой отдельной квартиры или дома указанный коэффициент рассчитывать не нужно, так как его значения известны и указаны в приложенной ниже таблице:

Таблица с коэффициентами одновременности, данные из которой используются при любом виде расчетов. Достаточно выбрать графу, соответствующую конкретному бытовому прибору, и взять нужную цифру

Если на каком-то объекте планируется использовать более двух обогревательных котлов, печей, емкостных водонагревателей, то показатель одновременности всегда будет равняться 0,85. Что и нужно будет указать в соответствующей графе, используемой для расчета, программы.

Далее следует указать диаметр труб, а еще понадобятся коэффициенты их шероховатости, которые будут использоваться при строительстве трубопровода. Эти значения стандартные и их легко можно найти в Своде правил.

Гидравлический расчет однотрубной и двухтрубной системы отопления с формулами, таблицами и примерами

Экономичность теплового комфорта в доме обеспечивают расчет гидравлики, её качественный монтаж и правильная эксплуатация. Главные компоненты отопительной системы — источник тепла (котёл), тепловая магистраль (трубы) и приборы теплоотдачи (радиаторы). Для эффективного теплоснабжения необходимо сохранить первоначальные параметры системы при любых нагрузках независимо от времени года.

Перед началом гидравлических расчётов выполняют:

• Сбор и обработку информации по объекту с целью:
  • определения количества требуемого тепла;
  • выбора схемы отопления.
• Тепловой расчёт системы отопления с обоснованием:
  • объёмов тепловой энергии;
  • нагрузок;
  • теплопотерь.

Если водяное отопление признаётся оптимальным вариантом, выполняется гидравлический расчёт.

Для расчёта гидравлики с помощью программ требуется знакомство с теорией и законами сопротивления. Если приведенные ниже формулы покажутся вам сложными для понимания, можно выбрать параметры, которые мы предлагаем в каждой из программ.

Расчёты проводились в программе Excel. Готовый результат можно посмотреть в конце инструкции.

Определение количества газорегуляторных пунктов ГРП

Газорегуляторные пункты предназначены для снижения давления газа и поддержания его на заданном уровне независимо от расхода.

При известном расчетном расходе газообразного топлива районом города определяется количество ГРП, исходя из оптимальной производительности ГРП (V=1500-2000 м3/час) по формуле:

n = , (27)

где n — количество ГРП, шт.;

V_р — расчетный расход газа районом города, м3/час;

V_опт — оптимальная производительность ГРП, м3/час;

n=586,751/1950=3,008 шт.

После определения количества ГРП намечают их месторасположение на генплане района города, устанавливая их в центре газифицируемой площади на территории кварталов.

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

• значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
• ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

• Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
• Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
• Жёлтые ячейки — вспомогательные предварительные расчёты.
• Светло-жёлтые ячейки — результаты расчётов.
• Шрифты:
  • синий — исходные данные;
  • чёрный — промежуточные/неглавные результаты;
  • красный — главные и окончательные результаты гидравлического расчёта.

Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

• длина трубы100 метров;
• ø108 мм;
• толщина стенки 4 мм.

Таблица результатов расчёта местных сопротивлений

Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

Правила выполнения расчета

Выше указывалось, что процедуру любого гидравлического расчета регламентирует профильный Свод правил с номером 42-101–2003.

Документ свидетельствует, что основным способом выполнения исчисления является использование для этой цели компьютера со специальными программами, позволяющими рассчитать планируемую потерю давления между участками будущего газопровода или нужный диаметр труб.

Любой гидравлический расчет выполняется после создания расчетной схемы, включающей основные показатели. Более того, в соответствующие графы пользователь вносит известные данные

Если нет таких программ или человек считает, что их использование нецелесообразно, то можно применять другие, разрешенные Сводом правил, методы.

К которым относятся:

• расчет по приведенным в СП формулам — это самый сложный способ расчета;
• расчет по, так называемым, номограммам — это более простой вариант, чем использование формул, ведь какие-либо исчисления производить не придется, потому что необходимые данные указаны в специальной таблице и приведены в Своде правил, и их просто нужно подобрать.

Любой из методов расчета приводит к одинаковым результатам. А поэтому вновь построенный газопровод будет способен обеспечить своевременную, бесперебойную подачу планируемого количества топлива даже в часы его максимального использования.
