Как работает тепловая завеса и как ей управлять

Как выбрать тепловую завесу

При покупке завесы нужно в первую очередь изучить рынок и определить, какой из производителей более популярен. В России существует две группы производителей: отечественные и иностранные. Следует учитывать тот факт, что в обеих группах существуют свои лидирующие производители. Естественно, что многие отдают предпочтение именно заграничным товарам, но следует учесть и то, что и отечественные компании, выпускают завесы, которые вполне могут конкурировать с импортным товаром.

Лидеры иностранных фирм

Первое место в рейтинге производства тепловых завес занимает шведская фирма Frico. Товары очень качественного производства, но при этом их стоимость очень высокая, и не каждый желающий в состоянии приобрести покупку.

На втором месте находится греческая компания Olefini. Они тоже известны своим высоким качеством и мощностью тепловых завес.

Лидеры отечественного производства

Первое место по праву принадлежит компании «Тепломаш». Их продукция ценится в СНГ, Канаде и США. Среди преимуществ конструкций этой фирмы следует отметить:

Большое количество разнообразных моделей, которые подходят как для больших, так и для маленьких помещений;
Производят самые мощные конструкции во всем мире;
Благодаря искусно выполненному дизайну в современном стиле, конструкции отлично вписывается в любой интерьер;
Устройство совершенно не дорогое, если его сравнивать с аналогичными конструкциями, которые были изготовлены за рубежом;
В комплект входят дополнительные элементы: это пульт управления, блоки смещения и узлы для коммуникаций.
Устройство имеет наиболее долгосрочную гарантию.

На втором месте находится компания «Тропик». Она выпускает большой ассортимент моделей тепловых завес как для больших помещений на производстве, так и для маленьких жилых и офисных помещений.

Третье место рейтинга уверенно держит компания ИЗТТ. Их завесы разрабатываются совместно с германской компанией Punker. На рынке товары данных производителей известны под названием Ballu. По сравнению с другими тепловыми завесами эти продаются по низким ценам и доступны для рядового потребителя.

Цены на обслуживание тепловых завес

Стоимость ТО (тепловая завеса) до 1-го метра, высота установки до 3-х метров 1 раз в год.	2500 руб
Стоимость ТО (тепловая завеса) до 1,5 метра, высота установки до 3-х метров 1 раз в год	3000 руб
Стоимость ТО (тепловая завеса) до 2-х метров, высота установки до 3-х метров 1 раз в год	4000 руб

Ремонт тепловых завес Тепломаш
Ремонт тепловых завес Aeroheat
Ремонт тепловых завес Aeronik
Ремонт тепловых завес Aerotek
Ремонт тепловых завес Ballu
Ремонт тепловых завес Benson Heating
Ремонт тепловых завес Carlieuklima
Ремонт тепловых завес Daikin
Ремонт тепловых завес Dantex
Ремонт тепловых завес Solar System
Ремонт тепловых завес Systemair
Ремонт тепловых завес Sonniger
Ремонт тепловых завес Thermor
Ремонт тепловых завес Thermoscreens
Ремонт тепловых завес Vectra
Ремонт тепловых завес VTS
Ремонт тепловых завес Timberk
Ремонт тепловых завес Zilon
Ремонт тепловых завес Антарес
Ремонт тепловых завес ВНИИЭТО
Ремонт тепловых завес Греерс
Ремонт тепловых завес Делсот
Ремонт тепловых завес Купол
Ремонт тепловых завес Реал
Ремонт тепловых завес Термiя
Ремонт тепловых завес Тропик Лайн
Ремонт тепловых завес Элвин

Какие основные причины поломок тепловых завес? Что можно отремонтировать своими руками?

Чаще ломаются большие и длинные тепловые завесы с большими вентиляторами. Часто выходит из строя ткрбина вентилятора, в виду перегрева. Это одна из самых распространённых поломок. Избежать такой поломки поможет контроль температурного режима. Не стоит устанавливать регуляторы на максимум, на продолжительное время работы. Если Вам и пришлось воспользоваться таким режимом, то через некоторое время необходимо тепловую завесу перевести в умеренный режим работы.

Так же нельзя вешать завесу неправильно. Предназначенную для горизонтальной установки тепловую завесу следует размещать горизонтально, а вертикальную, вертикально.

Так же при замене деталей, плат, микросхем, датчиков и т.п., стоит ставить только оригинальные запасные части, так как только они могут дать Вам гарантию длительной работы.

Самое лучшее, что Вы можнтн сделать в таком случае, так это внимательно изучить инструкцию по эксплуатации, и выполнять всё, что ею предписано, и то, что перечислено в этом ответе, а так же своевременно обращаться в сервис который осуществлял монтаж и наладку.

Кто лучше справится с расчетом завесы

Мощность воздушной завесы высчитывается, если очень грубо, так: минимум 0,1 кВт на 1 м² неотапливаемого помещения c минимальной теплоизоляцией.

При подборе тепловой воздушной завесы✎ производят расчеты на основании опросного листа. Доверить это лучше профессионалам. Особенно если дело касается отсечных завес (шиберующего типа) – слишком много параметров следует учесть в этом случае.

Расчеты по производительности тепловых завес смесительного типа (м³/ч):

Высота проема, м	Производительность завесы
<1,5	не менее 300–400 м³/ч
<2	не менее 500–650 м³/ч
>3	не менее 1200 м³/ч

На сегодняшний день на рынке представлено немало надежных брендов тепловых завес. Например, Тепломаш, Тропик, Ballu, Daire, Frico, Купол, General, Hintek, Systemair, Aeronik, Vectra, Антарес и это далеко не все. Здесь более полный список брендов воздушных завес.

РАСЧЕТ ТЕПЛОВОЙ ЗАВЕСЫ ДЛЯ ВОРОТ >>

Как выбрать лучшую воздушную завесу для ворот? Пример расчета.

4 Как выбрать

Чтобы выбрать правильную модель тепловой завесы, и чтобы устройство функционировало с полной отдачей и эффективностью, нужно с полной ответственностью подойти к покупке и на этапе планирования провести расчёт воздушно тепловых завес. Подсчёт осуществляется, взяв на заметку следующие параметры:

Длина устройства.
Расчёт мощности отопления.
Скорость воздушного потока.
Тип монтажа.
Принцип управления.
Источник тепла.

Также перед тем, как приобрести тепловые завесы, стоит узнать про существующие виды этих устройств и основные критерии выбора. Таким образом, вы быстро примете решение и купите качественное оборудование.

Подбор тепловой завесы начинают с общего осмотра помещения, где будет проводиться установка. Нужно провести замер места монтажа:

Ширина. Первый параметр – ширина, нужно сделать замер двери или окна (в случае установки горизонтальной конструкции). Помните, что длина устройства должна быть такой же, либо немного больше ширины проёма. Если ширина выше двух метров (имеется в виду максимальная длина завесы), то логично будет поставить несколько устройств.
Длина. Этот параметр измеряется на окнах или дверях, если завес будет находиться в вертикальном положении. Часто устройство такого типа монтируют тогда, когда в помещении есть натяжные потолки. Длина тепловой завесы в данном случае должна быть минимум ¾ длины проёма двери.
Объём помещения. Соответственно, чем больше объём помещения, тем больше мощности должна иметь завеса. Вообще расчёт проводится специалистом, однако не составит сложности подсчитать нужный мощностной уровень самому.
Тип помещения. Будет ли это квартира или дом либо общественное здание типа супермаркета. Приборы высокой мощности логично будет установить в объёмных помещениях с большой проходимостью людей. Устройства с более низкой мощностью могут быть для жилого помещения. Желательно, чтобы присутствовал терморегулятор для тепловой завесы, что будет подсоединяться к системе и корректировать температуру.

При выборе модели устройства, обратите внимание на модели таких известных производителей завес, как Баллу, Фрико, Неоклима, Тропик, Тепломаш, Зилон, Тимберк. При покупке тепловой завесы обратите внимание на модели с датчиком температуры, пультом управления, терморегулятором и другим полезным оснащением

4.1 По каким основным критериям выбирать тепловую завесу

Предприятие, решившее установить данное климатическое оборудование у себя на производстве, может выбирать горизонтальный агрегат, встроенный или вертикальный. Тип установки здесь никакой роли не играет. На качество работы он не влияет. Основные требования к оборудованию:

длина аппарата (должна соответствовать длине дверного проема);
производительность;
мощность оборудования;
тип установки и монтажа;
источник обогрева;
способ управления.

Для хорошей защиты помещения и качественной производительности оборудования агрегат должен быть чуть длиннее дверного проема или иметь с ним одинаковые размеры. Если проем будет больше, потребуется установка двух устройств.

Конструкции, оснащенные ТЭНом будут выполнять дополнительную функцию – обогрев помещения. Модели со спиральным элементом обогрева обойдутся дешевле, но и эксплуатационный срок у них меньше, стоимость – тоже.

Водяной воздушный завес рекомендован для покупки в помещения с маленьким дверным проемом. Устройства с такой модификацией считаются более экономичными, но требуют более сложного монтажа.

На какие параметры еще следует обращать внимание покупая тепловую завесу:

возможность работы устройства, как вентилятор – незаменимая функция в летнюю жару;
оснащение термостатом – требуется для поддержания определенной температуры и экономии энергопотребления;
защита от возможного перегрева – особенно актуален в маленьких помещениях или частном домовладении;
уровень зашумленности – очень важен для торговых помещений и офисных кабинетов.

Концевой выключатель тепловой завесы

Концевой выключатель тепловой завесы устанавливается на двери или воротах для определения их положения и обычно управляет всеми воздушными завесами данного проема. При этом управление осуществляется различными способами. Концевой выключатель может непосредственно или через магнитный пускатель подключаться к частям электрических схем воздушных завес проема. При другой схеме управления концевой выключатель подключается к блоку автоматического регулирования, который, в свою очередь, осуществляет управление всеми воздушными завесами проема.

Рисунок 4. Концевой размыкатель промышленный.

Что такое недотопы и почему они возникают

Недотоп – это отклонение температуры воздуха от норматива в меньшую сторону. Температура не достигает 18 градусов, потому жильцам приходится кутаться в теплую одежду, включать электрические обогреватели, газовые конфорки.

Одна из причин недотопов – халатность коммунальных служб. В системе централизованного теплоснабжения нужно отрегулировать тепловой и гидравлический режим. Это нужно, чтобы поддерживался перепад между подающим и обратным давлением, и тогда теплоноситель будет равномерно циркулировать в системе. Если система не отрегулирована, в одних квартирах будет слишком жарко, а в других – холодно. Также иногда обслуживающие компании экономят топливо или не учитывают изменения погоды.

Раз и навсегда забыть о недотопах поможет только регулирующее оборудование

Но нарушение правил обслуживания сетей – не единственная причина недотопов, иногда виноваты жильцы. Они устанавливают дополнительные батареи, монтируют при ремонте трубы большего диаметра. Это приводит к тому, что давление в трубах снижается, горячая вода циркулирует неравномерно. Регулировать систему отопления лучше летом, зимой это проблематично. Наладка системы отопления и горячего водоснабжения – одна из причин, по которым летом отключают горячую воду.

Как получить компенсацию за недотоп

Жильцам холодно, но счета они получат, как будто квартиры отапливали согласно нормативам. Действовать нужно так же, как при перетопе: пригласить работника ЖКХ, чтобы он зафиксировал отклонение от температурного режима и составил акт, а затем требовать пересчета. Но полностью решить проблему недотопов можно только модернизацией регулирующего оборудования: автоматический узел управления будет поддерживать оптимальный температурный режим.

Установку регулирующего оборудования (систем учета и регулирования тепловой энергии, автоматических узлов управления, индивидуальных тепловых пунктов и т. д.) нужно обсуждать на собрании жильцов. Финансируют такие работы как за счет собранных собственных средств, так и за счет средств капитального ремонта, если соответствующие средства накоплены. Еще один вопрос, который необходимо обсудить на собрании, тоже напрямую связан с недотопами – это тепловые потери самого дома. Не исключено, что здание нужно утеплять как изнутри, так и снаружи, со стороны фасадов. Не нужно терпеть холод и переплачивать за отопление! Начните с модернизации инженерных систем отопления и горячего водоснабжения – это самая затратная часть в стоимости потребления тепловых услуг, и счета за отопление начнут уменьшаться.

Размер завесы

Ширина завесы определяется размером проёма, в который она будет установлена. При этом правильно подобранной является завеса, ширина которой равна или несколько превышает ширину проема (должны отсутствовать щели для попадания холодного воздуха).

Размер завесы изменяется в пределах от 600 до 2000 мм. При этом наиболее распространенными являются модели 800 — 1000 мм, предусмотренные для установки в стандартных дверных проемах. Для малогабаритных помещений с высотой проёма не более 3,5 метров можно подобрать компактную воздушно-тепловую завесу. Если размер дверного проёма более 2 метров, то необходимо использовать несколько тепловых завес, устанавливаемых вплотную друг к другу.

Несколько горизонтальных завес

В чём смысл установки такого устройства

Тепловая завеса — это устройство, которое устанавливается в районе створа входной дери или ворот и создаёт воздушный поток, параллельный дверному проёму. Благодаря этому происходит отсечка холодных масс, приходящих в помещение извне. Если воздушная струя нагревается внутри прибора, то она служит более эффективным барьером для прохладного уличного климата.

Мнение экспертаТорсунов Павел МаксимовичДаже без нагревания воздушный поток от завесы создаёт преграду на пути движения тепла и холода. А в летнее время завеса с выключенным ТЭНом может отсекать пыль и мелких насекомых и не пускать жару, то есть работать противоположным способом.

Основные причины, которые приводят к поломке тепловых завес

Как уже говорилось ранее, основной причиной выхода из строя тепловых завес является нерегулярное техническое обслуживание. Даже при своевременной профилактике случаются проблемы:

Подтекание теплоносителя. Если у вас водяная тепловая завеса – эта проблема может приключиться в любой момент и виной тому качество теплоносителя. Решить проблему может только специалист в условиях сервисного центра.
Устройство не создает воздушный поток. Чаще всего причиной этого является перегрев турбин. Определить и устранить причину можно только в условиях сервисного центра.
Устройство не подает признаков жизни и не реагирует на кнопку включения. Индикатор не горит. Основной причиной такого явления является перегорание предохранителя в результате скачка напряжения. Определить и устранить неполадку может любой электрик.

Следует знать, что выход из строя тепловой завесы может спровоцировать ее неправильная ориентация. В некоторых случаях по незнанию, вертикальные установки монтируются горизонтально. Это может создать разбалансировку турбин, и как следствие спровоцировать их поломку.

Как видите, не так уж и много причин, которые приводят к поломке такого устройства. Многие наши соотечественники интересуются вопросом, что надежнее водяная тепловая или электрическая тепловая завеса? Ответ не может быть однозначным, так как существует масса факторов, влияющих на надежность этого устройства.

https://www.youtube.com/watch?v=Eom52PAgF7g

Многое зависит от производителя, того как и где планируется эксплуатировать установку и насколько регулярно будет проводиться техническое обслуживание. К водяным аппаратам следует подводить теплоноситель от системы отопления. Электрические машины очень реагируют на перепады напряжения. Если создать нормальные эксплуатационные условия, то и водяная и электрическая завеса будет служить вам верой и правдой долгие годы.

Монтаж тепловой завесы на входную дверь

В большинстве случаев для благоустройства квартир приобретают тепловые завесы, работающие от электричества и с трубчатым или ленточным теплообменником. Установить такое оборудование проще, чем кондиционер. Но несмотря на это, производители настаивают на том, чтобы монтаж был осуществлён специалистами. Однако любой хозяин, умеющий сверлить стены и вкручивать саморезы, сможет установить тепловую завесу своими руками.

Монтаж тепловой завесы можно провести самостоятельно

Выбор места установки. Прибор можно монтировать непосредственно над проёмом, зафиксировав его на стене или потолке.
Разметка. В соответствии с габаритами оборудования, на стене или потолке делают отметки. Монтаж осуществляется через крепёжные отверстия в корпусе. Все модели комплектуются монтажной панелью, кронштейнами или другими крепёжными элементами. В выбранном для установки завесы месте отмечают точки расположения креплений.
Монтаж кронштейнов. С помощью сверла и дрели в нужных местах делают отверстия. Крепят кронштейны дюбель-гвоздями.
Монтаж оборудования. Навешивают аппарат на кронштейны.
Монтаж блока управления. В большинстве моделей для доступа к клеммным колодкам, силовому кабелю и кабелю управления ПДУ, необходимо снять переднюю панель. Она закреплена на 8 саморезах. После чего кабели закрепляют в корпусе с помощью хомутов или уплотнителей (чаще всего эти вспомогательные элементы не входят в комплектацию).
Подключают оба кабеля к клеммным колодкам, ориентируясь на маркировку.
Устанавливают переднюю панель.
Подключают завесу к электросети.

Для оборудования с выносным управлением необходим монтаж блока, который выполняют в несколько этапов.

Открутив 4 самореза, снимают переднюю крышку.
Высверливают отверстия в стене.
Крепят корпус к стене.
Устанавливают переднюю крышку.

Во время монтажа важно не прикасаться к электродвигателю, так как присутствует риск нарушения соосности его вала и крыльчатки. Это может привести к появлению шума и вибрации во время работы тепловой завесы

Правильный монтаж тепловых водяных завес

Воздушно-тепловые завесы водяные подключаются к основному источнику тепла – системе центрального отопления или автономной котельной (при ее наличии).

Конструкция завесы, работающей на горячей воде, состоит из:

воздуховодов, обрамляющих проем ворот или дверей;
теплообменника, на который подается теплоноситель;
электрического вентилятора;
трубопровода для подачи и отвода воды;
блока управления завесой.

Как правило, это большие и мощные устройства, основные места установки которых – коммерческие и промышленные помещения. Главное отличие между ними заключается в высоте проема, мощности нагрева и способе установки. Современные модели водяных завес представляют собой цельные конструкции, практически полностью готовые к установке. Требуется только произвести надежный монтаж и подключить к системе теплоснабжения. Вполне возможно, что возникнут определенные сложности, преодолеть которые при самостоятельной установке не получится. Этапы монтажа тепловой водяной завесы

Монтаж воздуховода.
Крепление корпуса завесы.
Подвод горячей воды.
Установка термостатов.
Контрольный запуск при помощи пульта дистанционного управления.

Для защиты от некачественной водопроводной воды требуется установка фильтра грубой очистки. Если источник тепла расположен на удалении от тепловой завесы, устанавливается циркуляционный насос. Электрическое подключение выполняется согласно инструкции и правил использования электрооборудования. Водяную завесу монтируют с внутренней стороны проема как можно ближе к нему, чтобы обеспечить надежную преграду воздуху, поступающему с улицы.

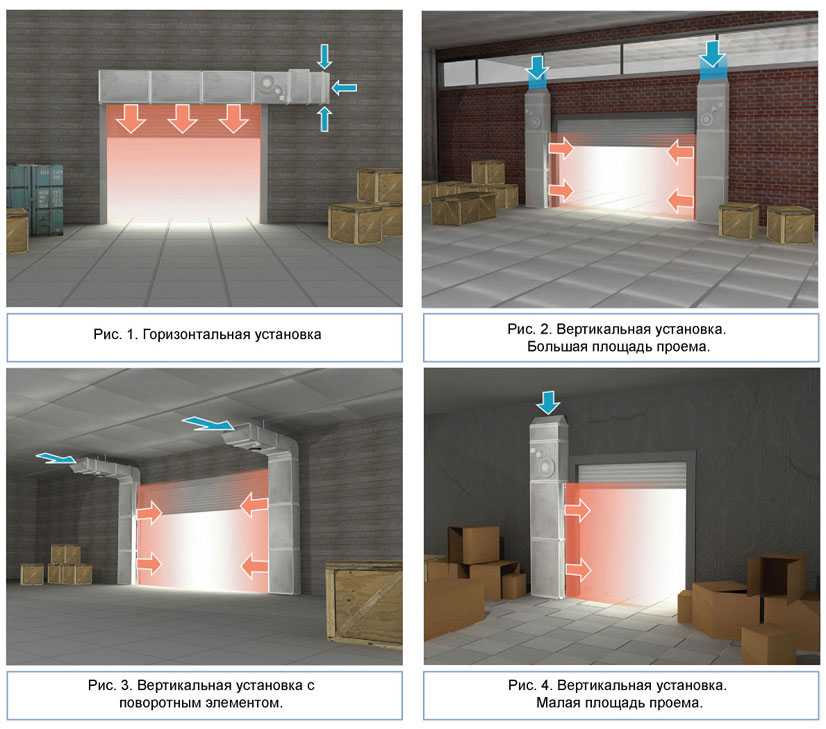

Виды завес по способу монтажа

В зависимость от вида установки тепловые завесы бывают:

Самый распространенный способ фиксации завесы – горизонтальная установка, когда устройство подвешивается сверху на двери или на ворота, а воздушные потоки направляются сверху вниз. В инструкции производителя всегда указывается рекомендованная высота установки. Если этот параметр не будет соблюдаться, то завеса не сможет работать эффективно.

Часто в помещениях с большими проемами длина устройства не позволяет полностью перекрыть проем, тогда устанавливают либо несколько горизонтальных моделей каскадом, либо применяют вертикальную установку. Нужно учитывать, что устанавливать вертикально горизонтально модель или горизонтально вертикальную нельзя, они имеют разные особенности конструкции.

Вертикальная воздушная завеса закрепляется с одной стороны или по обеим сторонам проема. Этот способ удобен тем, что перекрывать высоту проема полностью не требуется. Достаточно, чтобы такая завеса занимала 3/4 всей высоты.

Существуют также модели предназначенные для потолочной установки. Чаще всего они используются в помещениях, где нужно сохранить целостность дизайна. Все коммуникации отлично маскируются за подвесным потолком.

Подключение завесы к горячей воде

Для подачи воды монтируется смесительный узел, состоящий из запорной арматуры, 3-х ходового клапана, фильтра и байпаса. Чтобы предотвратить замерзание системы в зимний период, устанавливаются термостаты, которые срабатывают при понижении температуры в обратном трубопроводе до + 5 ?C. Подключение завесы с водяным нагревом обязательно нужно проводить через контакты термостата. В местах примыкания к проему трубопровод закрывается слоем качественной теплоизоляции.

Выполнить монтаж водяной тепловой завесы может только специалист, который проведет предварительный расчет, поможет правильно выбрать оборудование и установит его с соблюдением всех правил техники безопасности и рекомендаций производителя.

При монтаже особенно крупных конструкций могут потребоваться высотные работы и услуги автовышки. Поэтому лучше обращаться в фирму, специализирующуюся на установке такой техники.

Расчёт параметров

Для выбора подходящей воздушной завесы нужно знать параметры дверного или оконного проёма — его ширину и высоту. После этого можно будет посмотреть в паспорте оборудования, подходит ли оно для этого помещения.

Совместимость конкретной тепловой завесы с нужным дверным проёмом определяется по скорости ветра в самом низу, у пола — она должна составлять не менее 2−3 метров в секунду. Этот параметр складывается из высоты подвеса и начальной скорости воздуха, которая зависит от диаметра вентилятора. Если он будет ниже, в помещение сможет легко просочиться воздух снаружи, что фактически аннулирует установку прибора. Но при слишком высокой скорости воздух будет направлен по кривой траектории наружу, прочь из помещения, что тоже снизит эффективность аппарата.

Для расчёта оптимальной производительности можно воспользоваться специальными онлайн-калькуляторами. Например, для защиты маленького проёма — окна в киоске или кассе — понадобится завеса производительностью не более 300 кубометров воздуха в час. Для стандартного дверного проёма шириной 0,8 метра и высотой 2−2,2 метра понадобится тепловая завеса мощностью не менее 6 кВт и производительностью около 1000 кубометров воздуха в час. Если в помещении есть тамбур, то последнюю цифру можно понизить до 500 кубометров в час.

В некоторых случаях ширина проёма очень большая, и найти подходящую модель завесы не удаётся. Из этого положения можно выйти, приобретя не одно, а два устройства и установив их параллельно — большинство завес популярных фирм рассчитаны на это

При этом стоит обращать внимание на то, чтобы между ними не было свободного пространства. Просвет в зоне покрытия, даже небольшой, значительно снизит общую производительность

Этот аппарат может выступать в качестве дополнительного источника тепла. Его мощность при этом можно рассчитать исходя из 0,1 киловатта на 1 квадратный метр помещения без отопления, высота потолка в котором составляет до трёх метров. Если в доме и без того установлена хорошая отопительная система, можно приобрести воздушную завесу без функции обогрева.
