Как правильно производится обвязка электрокотла

Требования к установке электрических приборов отопления

Электрокотлы давно изготавливают вполне компактных размеров.При монтаже понадобится минимум обвязки. Помимо этого, котлы имеют современный дизайн, что позволяет устанавливать их в любом месте.

Общие требования к установке электрокотлов представлены в ПУЭ (7 издание). Монтаж электрических котлов, мощность которых не превышает 10 кВт не требует согласования с энергетическими компаниями. В целях экономии электроэнергии можно установить счетчик. Это позволит отслеживать количество потребления электричества. Но в этом случае согласование монтажа является обязательным.

Для работы электрокотла мощностью от 6 кВт необходимо трехфазное питание (380 В), 8-12 кВт – достаточно будет однофазной сети (220 В), но она не сможет обеспечить работу на полной мощности.

Если вы планируете установить котел на деревянную поверхность, то будьте готовы к тому, что место монтажа необходимо будет покрыть негорючим материалом или защитной огнеупорной плитой. С задачей идеально справится ксилолитовый лист, базальтовый картон.

Стандартные размеры по установке электрических котлов

Помимо этого, существуют требования к пространству вокруг электрокотла с целью обеспечения доступа к прибору и элементам питания при осмотре или ремонте. Каждая модель имеет свои значения, прописанные в инструкции к агрегату.Поэтому перед выбором места монтажа и обвязки инструкцию придется прочесть крайне внимательно. Значения доступа, как правило, следующие:

сверху котла от 0,7 м ;
по бокам (в том числе до трубопровода) и снизу от 0,5 м ;
перед электрокотлом от 0,7 м;
между стеной и котлом, не менее 3 см.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Двухтопливные отопительные котлы

Стремясь получить высокие показатели отопительной системы, избежать перебоев с напряжением в электросети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на большие размеры и солидный вес, комбинированные котлы исправно работают за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой применяются газ и дрова для нагрева теплоносителя, считается наиболее популярной и удобной, так как работает при открытой отопительной системе. Если вы стремитесь установить закрытую систему, то в бак универсального котла рекомендуется поставить дополнительный контур для системы обогрева.

Производителями отопительных котлов выпускается несколько видов двухтопливных комбинированных котлов:

газ с жидким топливом,
газ с твердым топливом,
твердое топливо с электричеством.

Твердотопливный котел и электричество

Комбинированный котел работает только на одном из видов твердого топлива. Вода, находящаяся в контуре, начинает нагреваться при горении загруженного сырья. Как только топливо прогорело, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и остывания цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы контуров производители предлагают использовать в отопительных системах аккумуляторы тепла. Внешне они представляют из себя емкость объемом от 1,5 до 2 метров кубических. Принцип работы: через аккумуляторную емкость проходят трубы контура и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию системе отопления. Благодаря аккумуляторам стабильно продолжительное время поддерживается температурный режим.

Подводя итоги, можно отметить, что для снижения расходов на обогрев частного дома, обеспечения бесперебойной и стабильной работы отопительной системы, установка двухтопливного котла — оптимальный и проверенный вариант.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).
Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.
Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим «0». К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на «треугольник» иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Выбор места и рекомендации по монтажу

В нормативных документах не предусмотрены ограничения по месту установки электрического котла отопления. При этом необходимо руководствоваться правилами пользования электроустановками, в которых указаны ограничения на размещение силового оборудования большой мощности.

Рекомендации поустановке электрического котла отопления в частном доме:

Чтобы ограничить доступ к силовому оборудованию в целях безопасности жильцов, стоит устанавливать агрегат в изолированном пространстве, к примеру, в гараже или другом техническом помещении. Особенно это касается комбинированных моделей отопительных систем напольного исполнения большой мощности.
ТЭНовые модели котельного оборудования компактных конфигураций допускается размещать в кухне или входной группе. Здесь сложность заключается в том, что придется подводить к месту монтажа электрического котла мощный силовой кабель и магистраль отопительной системы. Это сопровождается дополнительными расходами на коммуникации, также требуется организовать работы по декорированию, чтобы скрыть инженерные структуры.
При установке электрического котла отопления на деревянную стену или другую горючую поверхность следует подложить базальтовую панель или лист кровельной стали под прилегающую часть корпуса силового оборудования.
Кабель следует прокладывать выше систем трубопровода, чтобы не залило в случае аварийных ситуаций.
Необходимо размещать конструкцию на выделенном месте так, чтобы обеспечить комфортный доступ к силовому агрегату для удобства обслуживания.

Устанавливать электрический котел лучше всего в изолированном пространстве

Также следует обратить внимание на то, чтобы трубы не нагружали своим весом присоединительные штуцеры электрического котла

Обвязка электрического котла отопления: важный этап

Особенности подключения электрокотла

С одной стороны нельзя назвать монтаж отопительного котла очень сложной работой, а с другой – обустройство системы обогрева дома требует соблюдения определенной технологии установки электрокотла. Преимущества электрокотла, изображенного на фото, перед другими видами отопительных приборов в том, что его можно установить в любой точке системы теплоснабжения, и он будет хорошо функционировать, но при условии выполнения правильной обвязки данного нагревательного устройства, согласно схеме подключения электрического котла отопления.

Вне зависимости от схемы теплоснабжения с электрическим котлом в ней непременно должно быть заземление прибора. Устройство можно подключать к электрощиту, но нулевую фазу использовать запрещается. Это не просто опасно: оборудование воспринимает такие действия как короткое замыкание.

Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: “Подключение электрокотла к системе отопления: инструкция”). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.

Необходимость обвязки электрокотла

Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.

Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.

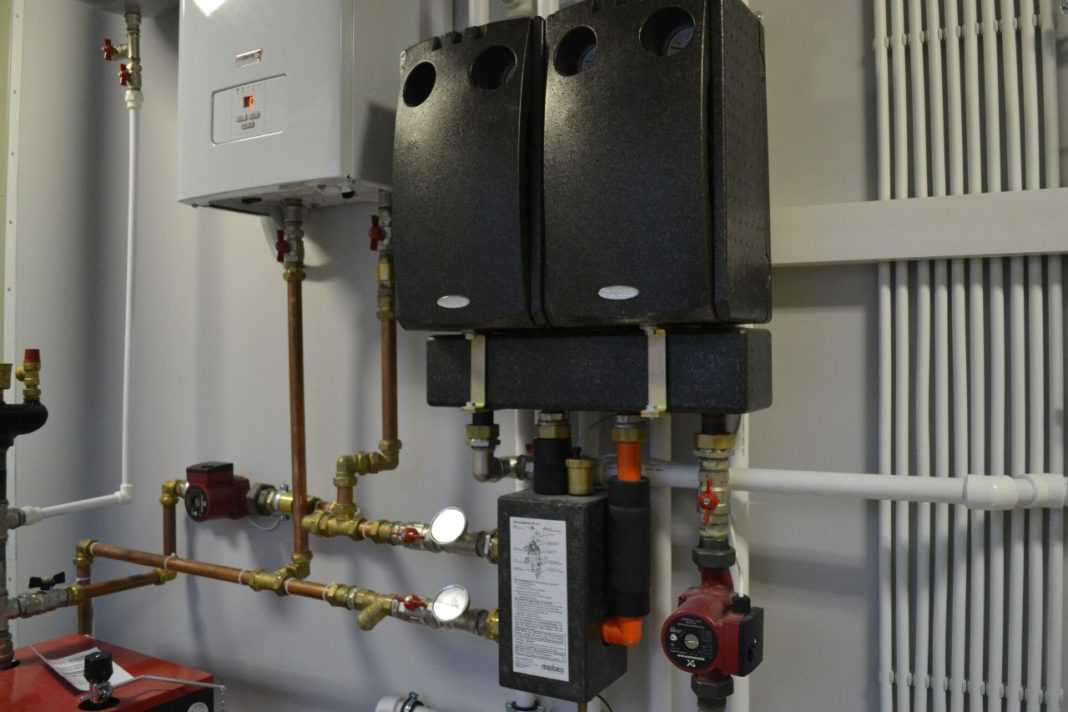

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

разные по диаметру трубы;
радиаторы отопления (прочитайте: “Обвязка радиаторов отопления полипропиленом – просто и доступно”);
циркуляционный насос;
манометр;
кран балансировки;
распределительный клапан;
проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

тройники, переходники;
предохранительный, обратный, воздушный клапаны;
болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

с принудительной циркуляцией воды;
с естественной циркуляцией теплоносителя;
классический вариант разводки;
с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

регулятор температуры воздуха в комнате;
радиаторы;
электрокотел;
расширительный бак открытого типа;
блок безопасности, состоящий из предохранительного клапана и манометра;
кран для восполнения количества теплоносителя;
насос;
обратный клапан;
антиконденсатный насос;
датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Аварийная обвязка электрокотла

Обвязка электрического котла отопления двухконтурной схемы обязательно должна предусматривать способы, позволяющие контролировать и управлять системой, если произойдет непредвиденная аварийная ситуация. Например, может отключиться электроснабжение. Иногда проблему с временным отсутствием электроэнергии решать при помощи использования источников бесперебойного питания или аккумуляторов (их следует периодически при необходимости заряжать).

Выбираем электрокотел грамотно

Прежде чем разбираться как подключить электрический котел, необходимо правильно подобрать требуемую модель. Выбирать электрический котел следует, в первую очередь, исходя из его мощности. Также стоит учитывать параметры электросети и принцип нагревательного элемента. От того, какой нагревательный элемент установлен в котле, зависит его стоимость.

Современные модели электрокотлов изготавливаются с различными приборами —датчиками погоды, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения при помощи смартфона. Последние отличаются более высокой стоимостью, но удобство управления котлом оправдывает эти затраты.

Для чего нужна обвязка?

Задача обвязки котла отопления – в предохранении приборов от такого неприятного явления, как перегрев. Так, обеспечиваются ключевые качественные характеристики котла отопления – его простота и надежность функционирования. Если обвязка будет сделана грамотно и правильно, то это позволит вам сэкономить средства, и не только на том, что тепло будет эффективно распределяться по помещениям, но и на монтаже дорогой автоматики.

Именно поэтому обвязка должна быть сделана правильно, чтобы она способствовала максимальной эффективности функционирования котла, даже большей, нежели при использовании дорогостоящего оборудования на газу.

Обвязка твердотопливного котла

Обвязка газового котла и ее предназначение

Под обвязкой подразумеваются трубы и механизмы, которые применяются для подачи теплоносителя от котла к радиаторам. Это практически вся отопительная система, за исключением батарей.

В комплектацию систему входит большое количество узлов, однако самый простой вариант обвязки может смонтировать и непрофессионал. А вот если требуется схема, то в таком случае лучше обратиться за помощью к специалистам.

Выбирая схему обвязки, в каждом конкретном случае необходимо принимать во внимание вид котла, особенности постройки, тип системы отопления. Любой газовый агрегат опасен. Если допустить оплошности в процессе подключения, то в результате можно получить не только проблемы с обогревом жилья, это также чревато взрывами и разрушениями

Если допустить оплошности в процессе подключения, то в результате можно получить не только проблемы с обогревом жилья, это также чревато взрывами и разрушениями

Любой газовый агрегат опасен. Если допустить оплошности в процессе подключения, то в результате можно получить не только проблемы с обогревом жилья, это также чревато взрывами и разрушениями

Именно поэтому очень важно строго соблюдать нормы и требования техники безопасности. Выполняя обвязку газового котла для отопления частного дома следует опираться на требования СНиП. Необходимо хорошо спланировать схему отопления, решить, где будет размещаться оборудование, особенности прокладки трубопроводов

Необходимо хорошо спланировать схему отопления, решить, где будет размещаться оборудование, особенности прокладки трубопроводов.

Обвязка котла выполняет ряд очень важных функций:

Осуществляет контроль давления. Если все условия обвязки соблюдены и она выполнена правильно, то тепловое расширение компенсируется. Значит давление в отопительной системе не будет повышаться до слишком больших показателей.
Следующая функция — удаление воздуха. Из-за пузырьков воздуха появляются пробки, что негативно сказывается на водяном отоплении. В таких ситуациях радиаторы прогреваются неравномерно, а расход ресурсов остается таким же. Выполнить качественную обвязку котла нужно для того, чтобы избежать таких неприятных моментов.
Профилактика засоров в системе. Если допустить ошибки в процессе обвязки котла, то возникает высокая вероятность появления окалин в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что приводит к перерасходу топлива, а это увеличивает стоимость отопления, притом, что качество его снижается.
Можно подсоединять другие контуры. Вы можете дополнительно монтировать напольный обогрев, накопительный бойлер.
