Рейтинг лучших производителей и систем инфракрасных теплых полов

Можно ли укладывать пленочный пол под плитку?

Прежде чем вы решите производить установку электрического инфракрасного плёночного тёплого пола под плитку ПВХ, следует понимать, как это делать. Поэтому, специалисты советуют ознакомиться с правилами монтажа данной системы, и условиями её эксплуатации.

В инструкции к плёночным тёплым полам указано, что на них можно стелить разный материал: линолеум, ламинат, ковролин. Класть под плитку такое отопительное устройство тоже допустимо. В описание к системе есть рекомендации, как укладывать под плитку ИК пол.

При обустройстве дорожек у дома данным видом отопления, они никогда не покроются людом.

Как устроен пленочный пол?

Инфракрасный пол изготовлен из экологически чистого материала, имеет лёгкий и тонкий вид. Пленка сделана из двух слоев, между ними находятся нагревательные углеродные или биметаллические детали. Сама пленка сделана из плотного противопожарного полимера, имеющего большие гидроизоляционные и электроизоляционные качества. Проводники, установленные со всех сторон нагревательных элементов, подсоединяются к электричеству. Инфракрасный пленочный пол работает при помощи электроэнергии.

Пленочный пол с углеродными нагревательными элементами можно укладывать под любой напольный настил. Минусы полов с биметаллическими элементами в том, что их нельзя использовать под керамической плиткой.

Вместе с инфракрасным полом продается система, контролирующая уровень нагрева. Термостат изменяет и поддерживает установленную температуру нагрева с помощью встроенных в пленочный пол датчиков. Такой теплый пол будет очень выгодным, так как с термостатом можно хорошо сэкономить средства, к тому же его установка будет стоить гораздо дешевле.


Конструкция инфракрасного пленочного пола

Технические характеристики инфракрасной пленки

Для правильной укладки теплого пола с использованием ИК пленки необходимо разобраться в ее характеристиках и особенностях.

Стоит выделить следующие аспекты:

  • Инфракрасную пленку выпускают в рулонах длиной до 50 метров;
  • Ширина пленки может варьироваться в пределах от 0,5 до 1 м, а толщина – от 0,22 до 0,4 мм;
  • Средний расход потребления электричества инфракрасным теплым полом составляет около 20-35 Вт/час на квадратный метр;
  • Предельная температура пленки в рабочем состоянии не превышает 35 градусов по Цельсию;
  • Для качественного прогрева помещения оно должно быть покрыто пленкой не менее чем на 70%.

Нужно также знать о том, что ИК полы недостаточно мощны, чтобы полностью обогревать дома, расположенные в холодных регионах. В такой ситуации их можно использовать лишь в качестве дополнительного источника тепла.

В комплектацию любого инфракрасного теплого пола входят следующие элементы:

  1. Термостат. Прибор отслеживает температуру нагрева, данные о которой поступают с термодатчика, при необходимости отключая или запуская систему. Существуют и более продвинутые конструкции, которые не только поддерживают температуру на одном уровне, но и меняют ее в соответствии с заданной программой (например, снижая ее днем, когда в доме никого нет). В результате получается не только комфортная атмосфера в доме, но и заметная экономия.
  2. Термодатчик. Этот элемент системы измеряет температуру нагрева и передает данные термостату.
  3. Проводники зажимы. Данные элементы крепятся на край отрезанной в соответствии с необходимым размером пленки. Кроме того, в стандартный набор входят и все необходимые кабели.
  4. Изоляционные материалы. При установке теплого пола должна обязательно использоваться изоляция. Обычно для этих целей используются материалы на основе битума.
  5. Инфракрасная пленка. При выборе пленки нужно заранее иметь данные о размере помещения – материал продается метражом, а при необходимости уменьшения разрезается по отмеченным линиям.

Выгода от использования инфракрасных теплых полов

Инфракрасный подогрев пола, как основной источник, обладает рядом преимуществ:

  • ИК пол помогает экономить на отопительных расходах. Дело в том, что тело человека тоже излучает инфракрасные волны, поэтому для установления комфортной температуры в комнате потребуются меньшие энергозатраты, что приводит к сокращению расходов.
  • Помимо отопительных функций, теплый пол инфракрасный оказывает еще и лечебные свойства. Воздух под воздействием ИК лучей проходит процесс ионизации, тем самым убивая микробов и бактерий. Данный вид излучения используется даже в медицине для борьбы с некоторыми заболеваниями.
  • Минимальное электромагнитное излучение. Благодаря использованию передовых разработок, удалось минимизировать количество вредных электромагнитных волн до безопасного.
  • Инфракрасный обогрев выделяется своей многофункциональностью. Он обогревает не воздух, а предметы, находящиеся в комнате. Сначала обогревается покрытие пола, а затем тепло добирается до стульев, столов, диванов и т.д. За счёт конвекции предметы интерьера отдают полученное тепло, и температура воздуха в комнате повышается. Таким образом инфракрасные полы обогревают целую комнату.

Преимущества и недостатки ПВХ-плитки

Плюсы использования плитки:

  1. изделие хорошо сохраняет накопленное теплым полом тепло;
  2. элементы, входящие в состав покрытия, полностью экологически чистые. Также исключена возможность выделения едких паров при нагреве конструкции;
  3. материал антистатичен, то есть не проводит электрический ток и совместим с электрическими системами обогрева;
  4. конструкция быстро прогревается за счет малой толщины (до 5-7 мм);
  5. покрытие наделено термостойкостью, и способно переносить резкие скачки температуры;
  6. качественная шумоизоляция;
  7. доступная цена;
  8. приятный внешний слой покрытия;

Минусы:

  1. несмотря на то, что плитка изготовлена из качественных экологически чистых материалов, она не гипоаллергенная;
  2. покрытие переносит температурные скачки окружающей среды, но не прямое воздействие высоких температур при нагреве. Будьте внимательны;
  3. материал неустойчив к ацетону и похожим по составу жидкостям;
  4. для монтажа материала нужна идеально выровненная основа;

Эксплуатационный срок в районе 10 лет нельзя точно отнести к положительному или отрицательному качеству, так как каждый человек оценивает этот срок по-своему. Кто-то может вовсе не менять настил всю жизнь, а кто-то меняет дизайн помещения каждые пару лет, это сугубо личное.

Одно можно сказать наверняка: ПВХ-плитка — это отличный вариант, который применяется повсеместно. Его можно уложить как вручную, так и прибегнув к помощи сервисов. Благо в Москве их предостаточно.

Мастера проведут ремонтные работы так, что даже минусы станут плюсами. Не пренебрегайте их помощью, иначе рискуете постоянно переплачивать за ремонт, как напольного покрытия, так и всей конструкции теплого пола.

Устройство инфракрасного пленочного пола

Изготавливается ик пленка для теплого пола из плотного полимера (полиуретана, лавсана и т. д.), который не только обладает  повышенными гидро- и электроизоляционными свойствами, но и является противопожарным материалом. Между двумя слоями основы располагаются нагревательные элементы. Они могут быть выполнены из углерода или являться биметаллическими.

Строение пленочного пола

Есть одно различие между этими разновидностями. Инфракрасный пленочный пол с биметаллическим нагревательным элементом нельзя применять под керамическую плитку, а для углеродных моделей таких ограничений не существует.

В комплект пленочного пола также входит термостат. Этот прибор контролирует степень нагрева при помощи встроенных в пол датчиков. Наиболее сложные модели способны не только поддерживать заданную температуру, но и менять ее по алгоритму, заданному пользователем.

Основные элементы пленочного теплого пола

А если учесть, что затраты на установку системы минимальны, а использование термостата позволяет экономить электроэнергию, то такой выбор в итоге оказывается очень выгодным.

Где применяют систему инфракрасного пленочного пола?

  1. Использование пленочного электрического ИК-пола рассчитано преимущественно на районы, где мягкий климат и на момент межсезонья, когда уровень уличной температуры средний.
  2. Несмотря на то, что основной областью применения системы пола являются жилые и общественные помещения, его монтируют и в хозяйственных сооружениях. Объектами становятся гаражи, теплицы или постройки, требующие отопления, но не имеющие возможности получить его централизованным образом.
  3. Широкое применение инфракрасной пленки в конструкции теплого пола используется в сельском хозяйстве. Местами монтажа являются инкубаторы и ясли для выращивания молодняка.
  4. В более обширных объемах систему ИК пленочного пола применяют на аэродромах в качестве элемента защиты от обледенения взлетно-посадочных полос, на автостоянках и открытых спортивных площадках.


Такие полы применяют во многих отраслях

Недостатки инфракрасного пола

Конечно, у инфракрасного отопления есть и свои недостатки:

  1. Сложность монтажа проводников. Для качественной работы системы требуется надежный монтаж клеммы к пленке. Проблема в том, что сделать это нужно с первого раза, иначе придется отрезать часть пленки и использовать новый фрагмент с клеммами.
  2. Слабая эффективность при накрывании плотным материалом. Если пленочный пол накрыть толстым покрытием, то ионизация воздуха будет недостаточной, поэтому этот аспект стоит продумывать заранее.
  3. Требовательность к поверхности. Чтобы пленка могла эффективно и долго работать, пол необходимо подготовить и выровнять. В противном случае долговечность конструкции существенно понизится.
  4. Невозможность установки пленки непосредственно под мебелью. Есть две причины, из-за которых инфракрасное отопление нельзя закрывать мебелью: во-первых, тепло не будет проходить в помещение, и эффективность системы снизится, а во-вторых, это может привести к перегреву пленки, в результате чего она выйдет из строя.

Основные параметры

Характеристики нагревательных элементов, выпускаемых тремя ведущими фирмами, для наглядности объединены в таблицу.

Модель Толщина, мм Мощность, Вт/кв. метр Максимальная температура нагрева, °C Гарантия, лет Расчётный срок эксплуатации, годы
Caleo
Silver 150

0,4

150

45 — 80



15

50

Silver 220 220
Gold 170 170
Gold 230 230
Platinum 230 230 50
Eastec
Стандарт 0,338 220 60 1 15
Energy Save PTC
RexVa
Обычная термостойкость

0,338



220

110

25



25

Повышенная термостойкость 120

Уровень энергопотребления плёночных тёплых полов зависит от множества факторов. Указываемая на официальных сайтах производителей возможность экономии электроэнергии на 30, 50 и даже 60% в сравнении с аналогичной продукцией других марок остаётся под вопросом. Данных о сравнительных испытаниях, проводимых независимыми экспертами, нет.

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

  • низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
  • универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

  • углеродные;
  • биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

  • со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
  • с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Caleo

Производитель: Южная Корея
4.9 из 5
Стоимость: от 4 780 р

Корейский производитель Caleo изначально занимался изготовлением инфракрасных полов пленочного типа. На сегодняшний день, взяв за основу данные аналитики консультационно-маркетинговой компании Step by step, можно сделать вывод, что данный бренд пользуется наибольшим спросом на территории Российской Федерации и стран СНГ.

Продажи продукции Caleo на местных рынках были оценены в 60%.

Потребителям, которые отдали предпочтения полам КCaleo нравятся такие преимущества, как:

Мнение эксперта

Афанасьев Михаил Юрьевич

Ведущий инженер компании занимающаяся производством энергосберегающего отопительного оборудования.

Справка. Производитель имеет множество коллекций. Среди них есть варианты для монтажа с экономным расходом энергии, особо устойчивые к повышенной влажности и долговечные со сроком службы 50 лет и более.

Caleo Line 130-0,5-4,0

Теплые полы Caleo Line подходят для любых стандартных помещений – коридор, спальня, детская, гостиная.

Ширина инфракрасной пленки – 50 см. Данная модель – одна из самых простых в монтаже.

Такой вариант отлично подойдет для тех, кто хочет изделие хорошего качества по доступной стоимости.

Преимущества:

Конструкция стержневого пола

Данная разновидность систем обогрева является не чем иным, как матами, обладающими большим количеством стержней. Эти элементы подключаются параллельно с помощью гибких соединительных проводов, выполненных из карбона, меди и серебра.

Принцип работы такого теплого пола состоит в том, что во время прохождения по его стержням электрического тока они начинают нагреваться. При этом максимальная температура всей системы поднимается до 60 градусов. Подобный нагрев позволяет обеспечить в помещении комфортный климат. Кроме того, максимально нагретые карбоновые стержни уже перестают потреблять электрический ток в связи с тем, что являются саморегулируемыми. Это и позволяет экономить на счетах, что особенно заметно при включении в систему терморегулятора.

Преимущества пленочных полов

Пленочные полы своими руками отличаются от прочих систем напольного отопления многими преимуществами, среди которых особенно можно выделить такие, как:

Нагрев производится равномерно по всей поверхности пола при помощи теплового излучения инфракрасных лучей. В отличие от обычных способов это излучение прогревает не только воздух и напольное покрытие, но и все предметы в помещении, включая даже тело человека. Такое тепло воспринимается организмом как собственное, не нанося ему вреда. Кроме того, эффективности добавляет и вторичное конвективное обогревание, которое обеспечивается при излучении тепла уже прогретыми предметами обстановки.Подсоединение пленки
Воздух в помещении, где нагрев производятся при помощи тепловых пленок более чистый и свежий, в нем не образуется пыли от движения воздушных масс. Кроме того, температура при использовании пленочного пола, которая комфортна для человека, может быть на четыре-пять градусов ниже, чем при обычных системах (электрических и водяных). А это обеспечивает большую экономию электроэнергии для нагрева.
При включении пленочного пола концентрация отрицательно заряженных в помещении ионов повышается, что очень полезно для жизнедеятельности.
При работе установки отсутствует шум, вибрации, пыль, запах

А это очень важно для аллергиков, малышей, пожилых людей. Образующееся при работе излучение оказывать полезное воздействие на людей со слабым зрением, для больных сердечно-сосудистыми заболеваниями, при расстройствах иммунитета.
Монтаж своими руками такого пола самый простейший, занимает мало времени

Необходимо только разрезать приобретенную пленку, согласно разметке, на отдельные модули. Для установки не требуется проводить работы по стяжке поверхности, ее выравниванию. То есть экономится не только время, но и средства. Такой пол можно устанавливать только в тех местах, где он необходим, даже в качестве дополнительного отопительного оборудования.
Толщина пленки мала, ее можно монтировать своими руками абсолютно в любом месте и практически под любое напольное покрытие.
При использовании для деревянных покрытий такой теплый пол – это оптимальный вариант. Его укладывают без дополнительных защитных слоев, а часто расположенные нагревательные полосы в защитной оболочек обеспечивают равномерный и безопасный прогрев.

Условия установки инфракрасного пола

Установка теплого пленочного пола требует соблюдения некоторых обязательных условий, которые, впрочем, не отличаются сложностями. При монтаже своими руками начинать следует с теплоизоляции.

Обычно для этого используют изолон, который настилается на очищенную от пыли и мусора поверхность. Делать предварительно стяжку при этом не надо.

После этого по периметру слоя утеплителя необходимо проклеить специальный электропроводной скотч, который имеет алюминиевое покрытие.

Пленочный пол

Теплый пленочный пол также требует наличия термодатчика, который поможет контролировать состояние пленки и напольного покрытия. Такой датчик монтируется в вырезе утеплителя, затем приклеивается скотчем к нижней стороне пленки.

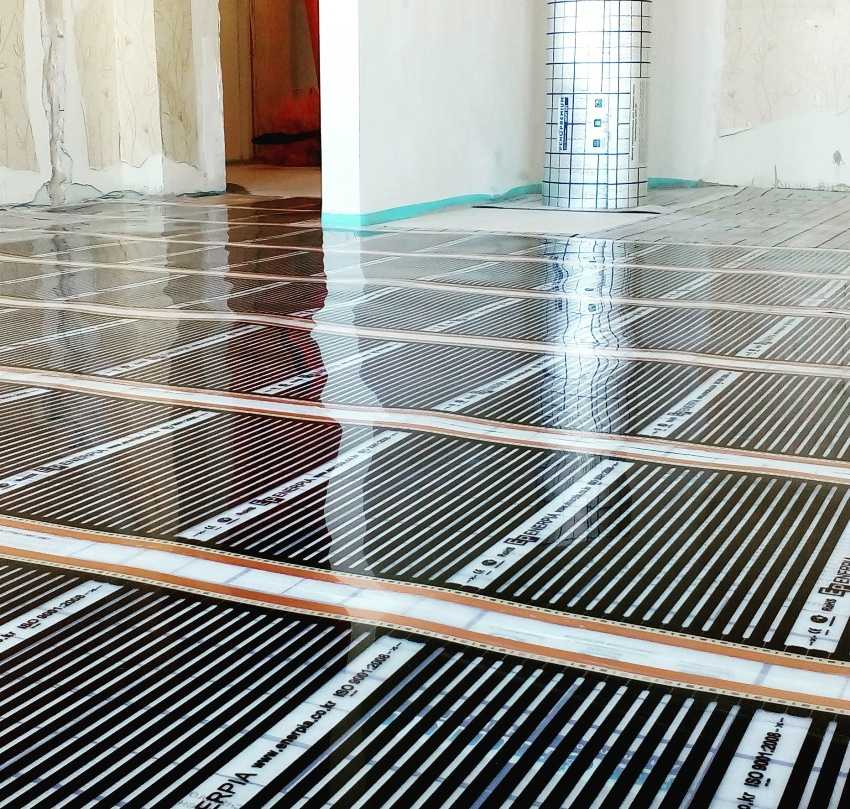

Теперь на подготовленное таким образом основание укладывается разрезанная на отдельные модули пленка (если это необходимо, в том случае, когда размеры помещения позволяют – можно укладывать цельную). Теперь своим руками монтируем на инфракрасную пленку армирующую сетку, которая состоит из стекловолокна.

Далее можно сделать бетонную стяжку, чтобы обеспечить прочность напольного покрытия, но в некоторых случаях такой пол укладывается непосредственно под покрытие.

Монтаж пленочного пола: простота и универсальность

Нагревательная пленка может быть расположена даже поверх старого покрытия. Нет необходимости подготавливать черновую поверхность каким-то особым образом или подводить коммуникации.

Это –  специальные полимерные покрытия для так называемой отражающей изоляции, дублированные слоем металлизированного лавсана или алюминиевой фольги. Они укладываются под ик пленку для теплого пола так, чтобы теплоотражающий слой находился вверху.

Укладка теплоизоляции при монтаже теплого пленочного пола

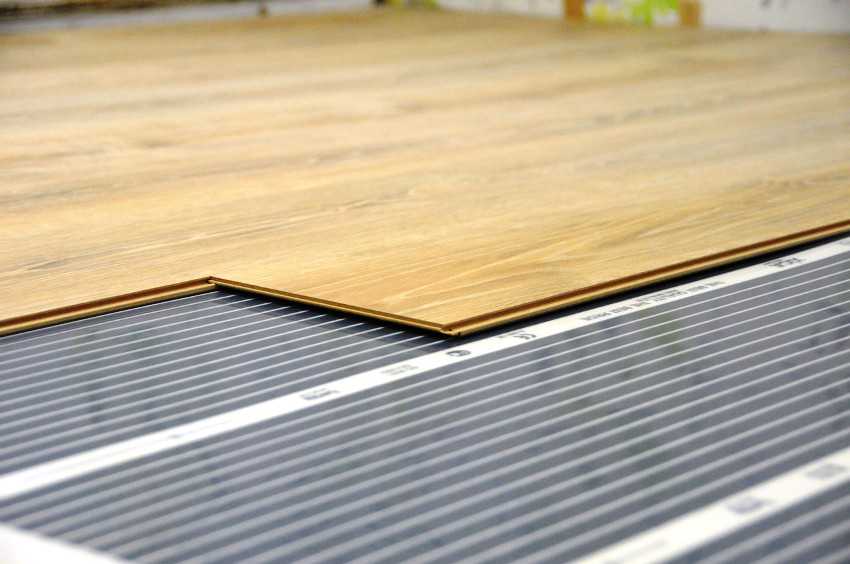

Как упоминалось выше, в качестве финишного покрытия подойдет любой материал. Единственное, что следует учитывать –  подложка под чистовой настил выбирается в зависимости от того, чем именно планируется застилать пол. Для линолеума и ковролина это – фанера или ДВП, для твердых разновидностей, таких, как ламинат, паркетная доска или кафель – полиэтиленовая пленка.

Можно выполнять монтаж инфракрасного пленочного теплого пола поэтапно, начиная с того помещения, в котором заниматься этим на данный момент удобнее всего. Процесс установки занимает немного времени. При правильно проведенной подготовительной работе комнату средних размеров обустраивают в течение часа. Отопление включают сразу после укладки пола.

При желании можно выполнить установку пленочного пола самостоятельно. Но если вы поручите монтаж специалистам, то не только избежите хлопот, но и получите гарантию на выполненные работы.

Особенности монтажа

Монтаж ИК пленочных полов вкаркасном домеи деревянном строении мало чем отличается от установки в других помещениях. Пленку можно монтировать на любое основание пола: фанеру, ДСП, ОСП, ДВП, черновой деревянный пол, старое покрытие

Важно проследить за тем, чтобы основание, не которое будет укладываться пленка, было ровным и сухим

Этапы монтажа:

  1. Укладка теплоизоляции

Перед монтажом ИК-пленки необходимо сделать укладку теплоизоляции. Для этого можно использовать фольгированную теплоизоляцию 4 мм и закрепить ее локально скотчем, чтобы она не сдвигалась. Можно использовать фольгированную теплоизоляцию на самоклеящейся основе. Изоляция должна быть с лавсановым покрытием, поскольку она не проводит электрический ток. После того, как изоляция будет уложена, нужно проклеить стыки обычным скотчем.

  1. Разметка обогреваемой площади

С помощью маркера отметить места, где будет располагаться пленка. При расчете необходимого количества пленки нужно учитывать, что ее можно разрезать. При раскручивании рулона можно заметить места для разреза. Они находятся на расстоянии 25 см друг от друга. Разрезать части рулона можно обычными канцелярскими ножницами, строго следуя пунктирным линиям на полотне.

  1. Укладка и подключение ИК-плёнки

При монтаже следить за тем, чтобы слои пленки не накладывались друг на друга. После укладки пленка подключается к терморегулятору с помощью медных проводов. Если планируется отопление помещения большой площади, устанавливаются сразу несколько терморегуляторов. Кабель питания, в отличие от самой пленки, может перегреться и привести к возгоранию. Поэтому по деревянному основанию его проводят в специальной металлической гофре.

Более подробно узнать, как происходит монтаж и подключение пленочного пола можно узнать из этого видео.

Системы управления полами

Управление инфракрасным покрытием происходит благодаря терморегуляторам. Терморегулятор – это прибор, отвечающий за работу всей обогревательной системы. Встроенные датчики отслеживают изменения температуры в комнате, и выводят значения на экран.

Термостат обладает функцией программирования нижнего и верхнего пределов температуры, что позволяет значительно сократить потребление электроэнергии. При достижении верхнего показателя – обогрев отключается, а когда температура падает до нижнего предела, то автоматически возобновляет работу.

Терморегуляторы бывают 3 типов:

  • электромеханические – сейчас практически не используются в силу своей устарелости;
  • электронные – наиболее распространенный вид. Обладают высокоточными датчиками и просты в эксплуатации;
  • программаторы – многофункциональные устройства, позволяющие задавать дополнительные настройки и алгоритмы работы.

Что касается места установки, то оно произвольное. Стоит лишь помнить, что к устройству будут тянуться провода, которые следует спрятать в стене.
