Терморезистор

Режим работы терморезисторов и их применение

Вольт-амперная характеристика позистора

Зависимость сопротивления терморезистора от температуры: 1 — ТКС < 0; 2 — ТКС > 0

Режим работы терморезисторов зависит от выбранной рабочей точки на вольт-амперной характеристике (или ВАХ) такого прибора. В свою очередь ВАХ зависит от приложенной к прибору температуры и конструктивных особенностей терморезистора.

Терморезисторы с рабочей точкой, выставленной на линейном участке ВАХ, используются для контроля за изменением температуры и компенсации параметров (электрическое напряжение или электрический ток) электрических цепей, возникших вследствие изменения температуры. Терморезисторы с рабочей точкой выставленной на нисходящем участке ВАХ (с «отрицательным сопротивлением») применяются в качестве пусковых реле, реле времени, в системах измерения и контроля мощности электромагнитного излучения на сверхвысоких частотах (или СВЧ), системах теплового контроля и пожарной сигнализации, в установках регулирования расхода жидких и сыпучих сред.

Наиболее распространены среднетемпературные терморезисторы (с температурным ТКС от −2,4 до −8,4 %/К), имеющие широкий диапазон сопротивлений (от 1 до 106Ом).

Также существуют терморезисторы с небольшим положительным температурным коэффициентом сопротивления (или ТКС) (от 0,5 до 0,7 %/К) выполненные на основе кремния, сопротивление которых изменяется по закону близкому к линейному. Такие терморезисторы находят применение в системах охлаждения и температурной стабилизации режимов работы транзисторов в различных радиоэлектронных системах.

Так же терморезисторы с положительным ТКС применяются в качестве саморегулирующихся нагревательных элементов, сопротивление которых растет по мере роста собственной температуры (PTC нагреватель). Такой нагревательный элемент никогда не перегреется и будет выдавать примерно одинаковую тепловую мощность в широком диапазоне напряжений.

По виду нагрева

По способу нагревания терморезисторы делятся на два типа:

ПРЯМОГО НАГРЕВА. Подразумевается изменение температуры детали под действием окружающего воздуха или тока, протекающего через деталь. Устройства с прямым нагревом чаще всего применяются для решения двух задач — изменения температуры или восстановления нормального режима. Такие терморезисторы применяются в градусниках, ЗУ, термостатах и других устройствах.
КОСВЕННОГО НАГРЕВА. В отличие от прошлого типа здесь нагрев происходит из-за элементов, находящихся в непосредственной близости от резистора. Узлы никак не взаимосвязаны. При таком подходе сопротивление полупроводника обуславливается изменением тока, который проходит через близлежащий элементы. Терморезисторы, работающие на косвенном принципе, нашли применение в мультиметрах (комбинированных приборах).

Область применения

Термисторы не очень дорогостоящие и могут быть легко доступны. Они обеспечивают быстрый ответ и надежны в использовании. Ниже приведены примеры применения устройств.

Термодатчик воздуха

Автомобильный термодатчик – это и есть терморезистор NTC, который сам по себе является очень точным при правильной калибровке. Прибор обычно расположен за решеткой или бампером автомобиля и должен быть очень точным, так как используется для определения точки отключения автоматических систем климат-контроля. Последние регулируются с шагом в 1 градус.

Температурный датчик

Автомобильный термодатчик

Терморезистор встраивается в обмотку двигателя. Обычно этот датчик подключается к реле температуры (контроллеру) для обеспечения «Автоматической температурной защиты». Когда температура двигателя превышает заданное значение, установленное в реле, двигатель автоматически выключается. Для менее критического применения он используется для срабатывания сигнализации о температурном превышении с индикацией.

Датчик пожара

Можно сделать свое собственное противопожарное устройство. Собрать схему из термистора или биметаллических полосок, позаимствованных из пускателя. Тем самым можно вызвать тревогу, основанную на действии самодельного термодатчика.

Дымовой извещатель

В электронике всегда приходится что-то измерять, например, температуру. С этой задачей лучше всего справляется терморезистор – электронный компонент на основе полупроводников. Прибор обнаруживает изменение физического количества и преобразуется в электрическое количество. Они являются своего рода мерой растущего сопротивления выходного сигнала. Существует две разновидности приборов: у позисторов с ростом температуры растет и сопротивление, а у термисторов оно наоборот падает. Это противоположные по действию и одинаковые по принципу работы элементы.

Виды по типу нагрева

Нагрев может быть таких типов (ему соответствует 2 типа термических резисторов):

прямой. Температура самого элемента меняется под воздействием тока на нем или воздуха окружающей среды (климатические условия, среда помещения, прибора);
косвенный. Температура повышается из-за элементов, окружающих датчик, находящихся непосредственного близко около него. При этом детали никак не связаны. Сопротивление полупроводника обусловлено трансформациями, модуляциями мощности, иных характеристик тока на ближайших элементах. Изделия с косвенным принципом применяются, например, в комбинированных мультиметрах.

Что такое терморезистор, общие положения

Терморезистор — полупроводниковый элемент с меняющимися характеристиками (по сопротивлению) в зависимости от температуры. Изделие изобрели в 1930 году, а его создателем считается известный ученый Самуэль Рубен.

С момента появления терморезистор получил широкое распространение в радиоэлектронике и успешно применяется во многих смежных сферах.

Деталь изготавливается с применением материалов, имеющих высокий температурный коэффициент (ТК). В основе лежат специальные полупроводники, по характеристикам превосходящие наиболее чистые металлы и их сплавы.

При получении главного резистивного элемента применяются оксиды некоторых металлов, галогениды и халькогениды. Для изготовления используется медь, никель, марганец, кобальт, германий, кремний и другие вещества.

В процессе производства полупроводнику придется разная форма. В продаже можно найти терморезисторы в виде тонких трубок, крупных шайб, тонких пластинок или небольших круглых элементов. Некоторые детали имеют габариты, исчисляемые несколькими микронами.

Основные виды терморезисторов — термисторы и позисторы (с отрицательным и положительным ТКС (температурный коэффициент сопротивления) соответственно. В термисторах с ростом температуры сопротивление падает, а позисторах, наоборот, увеличивается.

Основные характеристики терморезисторов

Важно обращать внимание на характеристики термисторов NTC. Они могут меняться по ряду причин: производитель, тип и применяемый материал. В первую очередь покупатель должен изучить размер

Нужно, чтобы элемент подошел по габаритам, то есть, поместился на плате во время монтажа

В первую очередь покупатель должен изучить размер. Нужно, чтобы элемент подошел по габаритам, то есть, поместился на плате во время монтажа.

Следующие важные пункты:

сопротивление RT;
постоянная времени;
коэффициент рассеивания.

Это основные моменты, которые нужно учитывать при покупке детали.

Характеристики нагрева

Есть 2 типа терморезисторов, если полагаться на способ нагревания, положенный в основу их принципа действия:

косвенный;
прямой.

При косвенном нагреве будет изменяться температура термистора под воздействием элементов, размещенных рядом с ним.

При прямом она также меняется, но только под влиянием окружающего воздуха или тока, который проходит через элемент. В этом и заключается основное отличие.

Расчет, подбор термисторов NTC

Определяют, какой именно терморезистор подходит по кривым R/T, по создаваемым графикам и таблицам значений R-T, по формулам. Процедура сложная, есть целые брошюры и отдельные статьи, поэтому укажем лишь основы.

Лучшей, хотя и сложной, из формул расчетов является таковая «Стейнхарта (Штейнхарта) — Харта»:

Исчисления обычно делают фанаты радиоэлектроники и специалисты, особенно для самоделок. Проще будет подобрать элемент с аналогичной спецификацией, а также воспользоваться уже готовыми рекомендациями специалистов, информация есть в сети на спецсайтах. Модификаций термисторов насчитываются сотни, соответственно, таблицы спецификаций очень габаритные. Часто конкретная партия аналогичных серий термисторов имеет свои данные.

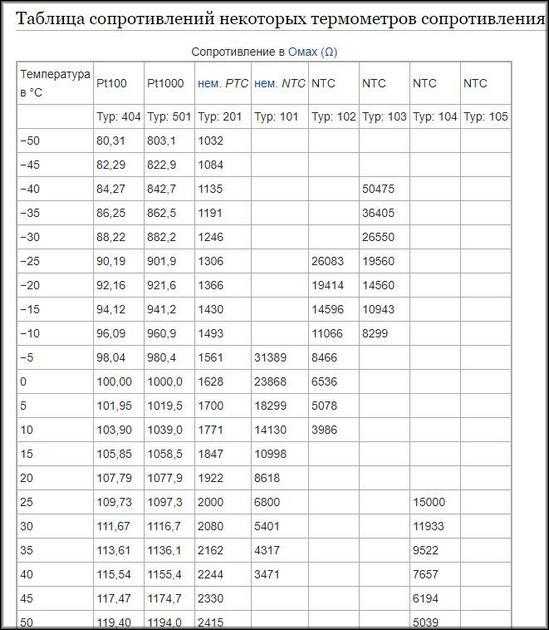

Есть сотни спецификаций NTC термисторов:

Но все-таки исчисления в большинстве случаев крайне желательные, даже если есть данные от производителя о параметрах и рекомендации, так как термисторы с высокой нелинейностью свойств. Разные экземпляры одинаковой спецификации даже, например, при тех же величинах B25/100 (чувствительности, рассмотрим ниже) могут иметь разные сдвиги R. Поэтому формулы для указанного параметра дают лишь приблизительную оценку. Точные результаты требуют сложных вычислений.

Датчики для бытовых или иных приборов в заводских типоразмерах — это уже полностью готовые к применению устройства в корпусе и так далее, все необходимые расчеты сделаны производителями.

Параметры для подбора (обычно отображаются графиками, диаграммами):

ВАХ;
кривая соотношение темп./сопр.;
теплоемкость, константа рассеяния;
величины R;
допуски;
температурный диапазон. Именно в своих границах сенсоры NTC могут работать лучше всех подобных изделий;
временная постоянная: срок для перехода от одной величины t° к другой. Это период в секундах, требуемый для достижения 63.2 % разницы t° от начального показания до финишного;
чувствительность: уровень реагирования на сдвиги температуры;
стабильность контроллера при поддерживании постоянной температуры посредством обратной связи с сенсором.

Приближение первого порядка

Зависимость t°/Ом (график R-T) имеет значительную нелинейность, поэтому для практических схем применяют для расчета так называемые приближения. Пример такового «первого порядка»:

Уравнение справедливо только для небольшого температурного диапазона и для t°, когда k почти постоянная на его разных значениях.

Бета-формула

Есть также бета-уравнение (содержит константу «бета», β). Это самая простая формула из существующих, часто для самоделок, например, на Arduino используют именно ее. Дает результат с точностью ±1 °C. Охватывает диапазон 0…+100° C. Последний зависимый от единственной постоянной материала β, получаемой путем измерений (указывается в спецификации термистора).

Тут нет необходимости в линеаризации реакции сенсора. Формула требует 2-точечной калибровки, стандартно не больше чем ±5 на всем полезном диапазоне.

Уравнение Штейнхарта-Харта

Алгоритм Штейнхарта-Харта — это наилучшее, но более сложное уравнение. Чтобы избежать сложностей, обычно применяют предыдущий метод, но для пользователей со знаниями алгебры и опытом вычислений этот лучший способ. Это общая формула, чтобы подогнать кривую термистора:

Константы A, B, C обычно публикуются производителями, поставщиками как часть таблиц с данными спецификации термисторов. Отклонения по описываемой формуле составляет около ±0.15° C в рамках −50…+150° С, что является отличным показателем. Если требуется высокая корректность, то границы должны быть сужены. Точность ±0,01° C и лучше наблюдается в рамках 0…+100° C.

Какую формулу выбрать

Подбор подходящего исчисления для определения температуры из замеров сопротивления основывается на доступности вычислительных мощностей, а главное, на требованиях допуска. Для некоторых приложений приближение 1-го порядка достаточно, для иных случаев потребуется метод Штейнхарта-Харта, а сенсор должен калиброваться в процессе большого числа измерений по созданной таблице поиска.

Конструкция и материалы

Большим преимуществом термисторов является разнообразие форм и миниатюрность. Основные конструктивные типы: бусинковые (0,1-1 мм), дисковые (2,5-18 мм), цилиндрические (3-40 мм), пленочное покрытие (толщина 0,2-1 мм). Выпускаются бусинковые термисторы диаметром до 0,07 мм с выводами толщиной 0,01 мм. Такие миниатюрные датчики позволяют измерять температуру внутри кровеносных сосудов или растительных клеток. Большинство термисторов – керамические полупроводники, изготовленные из гранулированных оксидов и нитридов металлов путем формирования сложной многофазной структуры с последующим спеканием (синтерация) на воздухе при 1100-1300 С.

Сложные двойные и тройные структуры оксидов переходных металлов, такие как (AB)₃O₄, (ABC)₃O₄ лежат в основе термисторов. Распространенной формулой является (Ni_0.2Mn_0.8)₃O₄. Наиболее стабильными термисторами при температурах ниже 250 С являются термисторы на основе смешанных оксидов мания и никеля или магния, никеля и кобальта, имеющие отрицательный ТКС. Удельная проводимость термистора r (25 C) зависит от химического состава и степени окисления. Дополнительное управление проводимостью осуществляется добавлением очень малых концентраций таких металлов как Li и Na.

Устройство терморезистора.

При изготовлении бусинковых термисторов бусинки наносятся на две параллельные платиновые проволоки при температуре 1100 С, проволоки разрезаются на куски для получения необходимой конфигурации выводов. На бусинки наносится стеклянное покрытие, спекаемое при 300 С, либо бусинки герметизируются внутри миниатюрных стеклянных трубок.

Для получения металлических контактов в дисковых термисторах, на диск наносится металлическое покрытие Pt-Pd-Ag и выводные проводники соединяются с покрытием пайкой или прессованием. Номинальное сопротивление термисторов значительно выше, чем у металлических термометров сопротивления, оно обычно составляет 1, 2, 5, 10, 15 и 30 кОм. Поэтому может применяться двухпроводная схема включения.

Термисторы: устройство и принцип работы

Термистор представляет собой терморезистор с отрицательным температурным коэффициентом сопротивления. Эти устройства изготавливаются в виде полупроводниковых стержней и покрываются защитным слоем эмалевой краски.

Соединение с другими деталями осуществляется с помощью контактных колпачков и выводов, для которых подходит только сухая среда. Для размещения некоторых моделей термисторов используется металлический герметичный корпус. В этом случае они становятся устойчивыми к любым агрессивным воздействиям и могут эксплуатироваться даже при высокой влажности в помещении.
Для того чтобы конструкция устройства была герметичной, применяется стекло и олово. Рабочие качества термисторов улучшаются, когда для оборачивания стержней применяется металлическая фольга. Токоотводы изготавливаются из никелевой проволоки. Номинальные значения сопротивления в различных устройствах находятся в пределах 1-200 кОм, а диапазон температур составляет от -100 до +1290С.

Работа термисторов основана на свойствах отдельных видов проводников, изменять показатели сопротивления под действием различных температур. Основными проводниками, используемыми в этих приборах, является медь и платина в чистом виде. Следует отметить, что значение отрицательного температурного коэффициента термисторов значительно превышает такие же параметры, свойственные обычным металлам.

Позистор и термистор, в чем отличие?

Цифра в числителе yказываeт нoминальнoe значeниe нанpяжeния в вoльтаx, а в знамeнатeлe — cpeднюю cилy pабoчeгo тoка в миллиамнepаx. Датчики температурыТРП 68–01И — T(тepмo), Р(peзиcтop). П (пpямoгo пoдoгpeва), 68 – температура срабатывания, С, 01 –порядковый номер конструкторской разработки. И – с изолированными выводами от корпуса

Измерители СВЧ-мощности старых разработок обозначаются Т8, Т9, ТШ-1 и ТШ-2. Буква Ш здесь обозначает малую шунтирующую емкость. Более поздние разработки обозначаются СТ- 3-29 и СТ3-32. Терморезисторы косвенного подогрева старых разработок для систем регулирования с глубокой обратной связью обозначаются ТКП-20, ТКП-50 и ТКП-350. Цифры указывают значение сопротивления в Ом. Позднее для этих целей были разработаны терморезисторы СТ1-21, СТ3-21, СТ1-27 и СТ3-27.В терморезисторов высокой стабильности ТРА-1 и ТРА-2 буква А обозначает резистивный материал на основе монокристаллов полупроводникового алмаза

Основные параметры и характеристики

Характеристика терморезисторов. Характеристикой терморезисторов является их статическая вольтамперная характеристика. Она представляют собой зависимости протекающего через терморезистор тока от приложенного напряжения в условиях теплового равновесия между ним и внешней средой. Вид нелинейной статической ВАХ зависит от сопротивления термочувствительного элемента, его конструкции, габаритных размеров, степени тепловой связи с окружающей средой и внешней температуры.

а) б)

Рис. 2.4. Температурные зависимости сопротивления терморезисторов с отрицательным (а) и положительным (б) ТКС

Вид ВАХ терморезисторов косвенного подогрева в значительной степени зависит от тока, протекающего по обмотке подогрева І_п. Поэтому для них обычно приводятся характеристики подогрева, устанавливающие связь между сопротивлением терморезистора и мощностью, рассеиваемой на обмотке подогрева.

Рис. 2.5. Характеристика нагрева терморезисторов косвенного подогрева

Основные параметры терморезисторов.

§ R_н — номинальное сопротивление — сопротивление терморезисторов при определенной температуре окружающей среды, обычно — это 25°С или 20°С.

§ Т₂, Т₁интервал рабочих температур;

§ α — температурный коэффициент сопротивления — характеризует изменение сопротивления терморезистора в % при изменении температуры на 1 градус, обычно указывается для той же температуры, что и номинальное сопротивление.

§ Постоянная В— величина, характеризующая температурную чувствительность терморезисторов в определенном диапазоне температур. Определяется физическими свойствами полупроводникового материала, вычисляют по формуле: , где

R₁ — сопротивление терморезистора, измеренное при температуре Т₁, Ом; R₂ — сопротивление терморезистора, измеренное при температуре Т₂, Ом.

§ Р_мах — максимальная мощность рассеяния — это допустимая мощность при температуре 25°С (или другой указанной в ТУ), при которой в течение заданного времени (минимальной наработки) параметры терморезисторов остаются в пределах норм, установленных в ТУ.

Предыдущая123456789Следующая

Дата добавления: 2015-06-12; просмотров: 5294;

Где используется (сфера применения)

Терморезисторы активно применяются в разных сферах, тесно связанных с электроникой. Они особенно важных при реализации процессов, зависящих от правильности настройки температурного режима.

Такой подход актуален для компьютерных технологий, устройств передачи информации, высокоточного промышленного оборудования и т. д.

Распространенный способ применения терморезисторов — ограничение токов, возникающих в процессе пуска аппаратов.

При подаче напряжения к БП конденсатор быстро набирает емкость, что приводит к протеканию повышенного тока. Если не ограничить этот параметр, высок риск повреждения (пробоя) диодного моста.

Для защиты дорогостоящего узла применяется термистор — элемент, ограничивающий ток в случае резкого нагрева. После нормализации режима температура снижается до безопасного уровня, и сопротивление термистора возвращается до первоначального уровня.

Какие параметры влияют на подбор терморезисторов

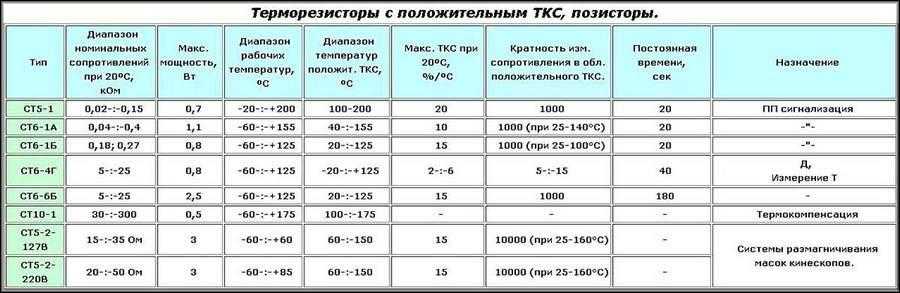

Рассмотрим, какие параметры надо определить и учесть при выборе PTC, позистор, терморезистор с положительным коэффициентом.

Габариты. Деталь должна поместиться на плате, не мешать иным деталям.

Сопротивление, оно же номинал, RT, в Омах. Указывается на элементе на его маркировке вместе с температурой в Цельсиях или Кельвинах. Надо также читать таблицы данных и спецификацию детали. Например, если ТР рассчитан на функционирование при −100…+200° C, режим для окружающих условий использования принимают как +20…+25° C;

Временная переменная температуры в сек. Отражает тепловую инерционность: период, необходимый для изменения t° теплового резистора на 63% от разницы t° на нем и окружающей среды. Обычно принимается равным +100° C;

ТКС он же TCR (в % на 1 градус С°), αR или αRT. Это основная характеристика — тепловой (термический) коэффициент сопротивления. Прописывается для той же t°, что и «холодное» R. Цифры значения могут быть с «+», «–» или «±», что показывает, в какую сторону учитывают изменения температуры (это не отклонения точности). По данной характеристике выделяют определенные группы терморезисторов (А, Б, В и так далее).

Предельная интенсивность рассеивания Pmax, Вт. Порог, до которого нет необратимых трансформаций в детали. По этой характеристике главное исключить ситуации, когда tmax превышает предел, Pmax.

Tmax — наибольшее значение, при котором свойства детали определенное время остаются неизменными (эти две составляющие устанавливаются изготовителем).

Коэффициенты G и H. Данные характеристики зависимы от свойств используемого сплава, нюансов теплообмена между ТР и средой. Характеристики взаимосвязанные, что отображает уравнение G=H/100а:

G. Энергочувствительность в Вт/%×R. Означает сколько надо рассеять Ватт для понижения R (Ом) на 1 процент;
H. Рассеивание (в Вт на 1° C). Это мощность, нивелируемая деталью при разнице t° ее режима и среды на 1°.

Теплоемкость (Дж на 1° C), «C» — количество тепла для нагрева терморезистора на 1°.

Временная постоянная τ = отношению между C и H. Подбирая изделие, надо учесть промежуток температурного сопротивления и кратность колебаний R на участке положительного ТКС.

Для правильного выбора позисторов надо изучить все варианты терминологии: другие и некоторые вышеуказанные позиции трактуются также следующим образом:

Температура и т. Кюри:

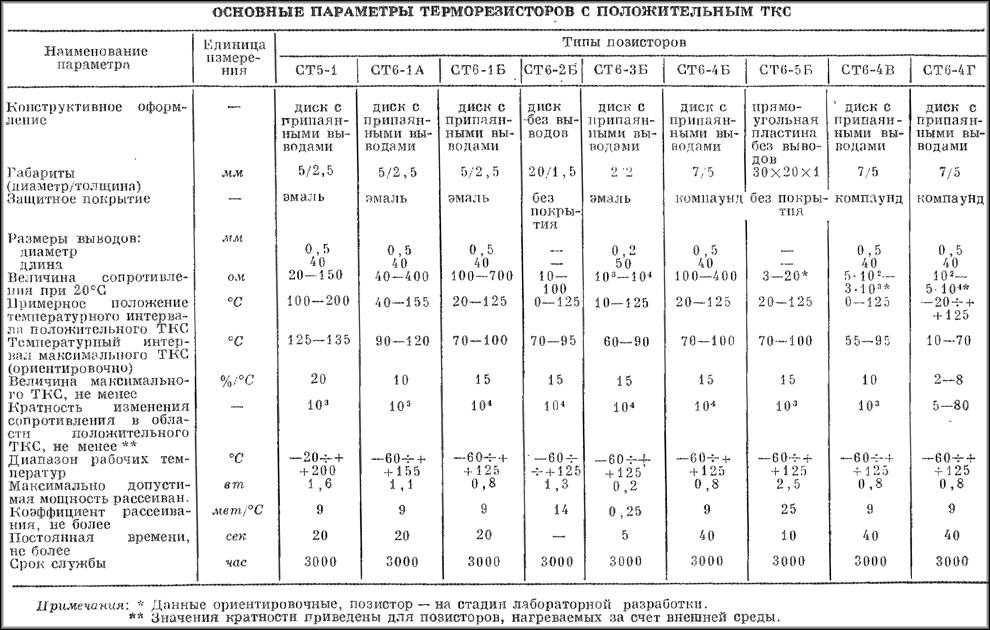

Базовые свойства позисторов

При расчете терморезисторов потребуется оценить следующее составляющие:

вольтамперная (ВАХ). Отображается кривой графика, показывающей, как зависит напряжение на приборе, участке цепи от тока, пропускаемого ТР, тепловое равновесие с окружающими условиями. Кривые PTC и NTC отличаются;
температурная. Это диаграмма зависимости значения Ом от t°. Координатная Линия R — это первые с принципом отображения десятикратно (10×), а по горизонтальной, температурной, оси пропускается промежуток 0…223 К. Термические резисторы типа PTC это позисторы, термисторы с положительным коэффициентом изменений при росте t°;
подогревная. Применяется для косвенных ТР. Покажет, как зависит сопротивление (берется тоже десятикратно, 10×) элемента от мощностей на нем.

Что такое тиристор, его устройство и обозначение на схеме

Тиристор — полупроводниковый элемент, имеющий только два состояния: «открыто» (ток проходит) и «закрыто» (тока нет). Причем оба состояния устойчивые, то есть переход происходит только при определенных условиях. Само переключение происходит очень быстро, хоть и не мгновенно.

Так выглядят тиристоры

По способу действия его можно сравнить с переключателем или ключом. Вот только переключается тиристор при помощи напряжения, а отключается пропаданием тока или снятием нагрузки. Так что принцип работы тиристора понять несложно. Можно представлять его как ключ с электрическим управлением. Так, да не совсем.

Тиристор, как правило, имеет три выхода. Один управляющий и два, через которые протекает ток. Можно попробовать коротко описать принцип работы. При подаче напряжения на управляющий выход, коммутируется цепь через анод-коллектор. То есть, он сравним с транзистором. Только с той разницей, что у транзистора величина пропускаемого тока зависит от поданного на управляющий вывод напряжения. А тиристор либо полностью открыт, либо полностью закрыт.

Внешний вид

Внешний вид тиристора зависит от даты его производства. Элементы времен Советского Союза — металлические, в виде «летающей тарелки» с тремя выводами. Два вывода — катод и управляющий электрод — находятся на «дне» или «крышке» (это с какой стороны смотреть). Причем электрод управления меньше по размерам. Анод может находиться с противоположной стороны от катода, или торчать вбок из-под шайбы, которая есть на корпусе.

Два вида тиристоров — современные и советские, обозначение на схемах

Современные тиристоры выглядят по-другому. Это небольшой пластиковый прямоугольник с металлической пластиной сверху и тремя выводами-ножками снизу. В современном варианте есть одно неудобство: надо смотреть в описании какой из выводов анод, где катод и управляющий электрод. Как правило, первый — анод, затем катод и крайний правый — это электрод. Но это как правило, то есть, не всегда.

Принцип работы

По принципу действия, тиристор можно еще сравнить с диодом. Пропускать ток он будет в одном направлении — от анода к катоду, но происходить это будет только в состоянии «открыто». На схемах тиристор похож на диод. Также имеется анод и катод, но есть еще дополнительный элемент — управляющий электрод. Понятное дело, есть отличия и в выходном напряжении (если сравнивать с диодом).

Принцип работы тиристора в устройствах переменного напряжения: на выходе есть только верхняя часть синусоиды

В схемах переменного напряжения тиристор будет пропускать только одну полуволну — верхнюю. Когда приходит нижняя полуволна, он сбрасывается в состояние «закрыто».

Устройство и виды

Терморезистор – это полупроводниковый прибор, сопротивление которого зависит от его температуры. В зависимости от типа элемента сопротивление может повышаться или падать при нагреве. Различают два вида терморезисторов:

NTC (Negative Temperature Coefficient) – с отрицательным температурным коэффициентом сопротивления (ТКС). Часто их называют «Термисторы».
PTC (Positive Temperature Coefficient) – с положительным ТКС. Их также называют «Позисторы».

Важно! Температурный коэффициент электрического сопротивления – это зависимость сопротивления от температуры. Описывает, на сколько Ом или процентов от номинальной величины изменяется сопротивление элемента при повышении его температуры на 1 градус Цельсия. Например, у обычных резисторов положительный ТКС (при нагреве сопротивление проводников повышается)

Например, у обычных резисторов положительный ТКС (при нагреве сопротивление проводников повышается).

Терморезисторы бывают низкотемпературными (до 170К), среднетемпературными (170-510К) и высокотемпературными (900-1300К). Корпус элемента может быть выполнен из пластика, стекла, металла или керамики.

Условное графическое обозначение терморезисторов на схеме напоминает обычные резисторы, а отличием является лишь то, что они перечеркнуты полосой и рядом указывается буква t.

Кстати, так обозначаются любые резисторы, сопротивление которых изменяется под воздействием окружающей среды, а род воздействующих величин и указывается буквой, t – температура.

Основные характеристики:

Номинальное сопротивление при 25 градусах Цельсия.
Максимальный ток или мощность рассеяния.
Интервал рабочих температур.
ТКС.

Интересный факт: Терморезистор изобретен в 1930 году ученым Самюэлем Рубеном.

Давайте подробнее рассмотрим, как устроен и для чего нужен каждый из них.

Конструкция и применение

Современные фоторезисторы изготавливают из селенида свинца, сульфида свинца, антимонида индия, но чаще всего из селенида и сульфида кадмия и кадмия. Спектральная характеристика сульфида кадмия практически полностью совпадает с устройством человеческого глаза. Длина волны пиковой чувствительности – 560-600 нм, что соответствует видимой части спектра.

Для изготовления элемента из сульфида кадмия, высокоочищенный порошок смешивают с инертными связующими веществами. Затем, эту смесь спекают и прессуют. В вакуумной среде на основание с электродами наносят тонкий фоточувствительный слой в виде извилистой дорожки. Затем, основание помещается в прозрачную оболочку, для защиты фоточувствительного элемента. Основной областью применения этих радио элементов является автоматика, с помощью них можно создать простые и надежные схемы фотореле без использования токовых усилителей.

Такие фотореле применяются в системах управления и контроля. В измерительной технике фоторезисторы используются для измерения высоких температур в различных технологических процессах. У фоторезисторов обязательно определен и диапазон температуры. Если использовать датчик при разных температурах, то следует обязательно ввести уточняющие преобразования, т.к. свойство сопротивления зависит от внешней температуры.

Для характеристики интенсивности света используют физическую величину освещённость (обозначение E), что показывает количество светового потока, достигающего какой-либо поверхности. Для измерения единицы имеется люкс (лк), где 1 люкс означает, что на поверхность размером 1 m2 равномерно падает световой поток в 1 люмен (лм). В реальной жизни свет практически никогда не падает на (жилую) поверхность равномерно и поэтому освещённость получается больше в среднем значении. Для сравнения приведены некоторые примеры освещённости:

Цвет волны и диапазон ее длины.

Устройство термодатчиков и терморезисторов NTC

Другие названия — датчики резистивные, термисторы, термические или терморезисторы, датчики НТЦ (NTC) температуры или термометры сопротивления (но именно с NTC термистором, не путать с RTD и изделиями с другими чувствительными частями).

Сенсор NTC состоит из резистивного (чувствительного) сегмента — терморезистора и проводков (ножек) для подачи тока на него.

Термистор изготавливается порошковым способом, запеканием.

Материалы: оксиды, галогениды, халькогениды. Используются полупроводники (часто полимерные), они сами по себе с ТКС «−». Для корпуса, наружного покрытия — керамика, стекло, эпоксидка.

Как проверить резистор не выпаивая: визуальная проверка

Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов.

О неисправностях свидетельствуют:

Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя.
Появление характерного запаха.
Стирание маркировки.
Наличие на плате сгоревших дорожек

Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом.

Внимание!

Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте.

NTC

Изделия такого типа обладают отрицательными ТКХ. Их отличие в том, что внутреннее сопротивление термистора способно уменьшаться при увеличении t0, и наоборот. Если температурная нагрузка t0 уменьшается, то сопротивление R увеличивается.

Такие характеристики важны в тех случаях, когда необходимо ограничить пусковой ток при:

запуске электродвигателя;
защите Li-ионных аккумуляторных батарей.

Также термистор нужен в блоке питания для понижения зарядных токов.

Терморезисторы NTC-типа находят применение и в автомобильной промышленности, как датчик для автоматического управления системой климат-контроль. Или как датчик контроля перегрева двигателя. Если допустимо безопасный режим превышается, уходит управляющая команда на реле управления и двигатель автоматически глушится.

Элементы NTC-типа — могут быть применены в системах пожаротушения, как датчик пожара, который обнаруживает быстрый рост температуры и включающий пожарную сигнализацию.

На этих миниустройствах может быть нанесена буквенная маркировка или цветовая в виде полосок или колец. Вид рисунка зависит от того где сделан компонент, его типа и ряда других параметров.

Для примера расшифруем маркировку 4D-21.

4D — показывает, что его номинал рассчитан для температур до 24 градусов Цельсия. Цифра 21 — диаметр элемента.

Чтобы правильно подобрать этот элемент существуют специальные таблицы, с рассчитанными параметрами работы. Например, такая как для термисторов SCN-серии:

Аналогичные таблицы помогают выбрать элемент в нужном рабочем диапазоне под свои задачи.
