Увеличить эффективность радиаторной батареи отопления

Техника выполнения работы по соединению секций радиатора

Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате.

Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.

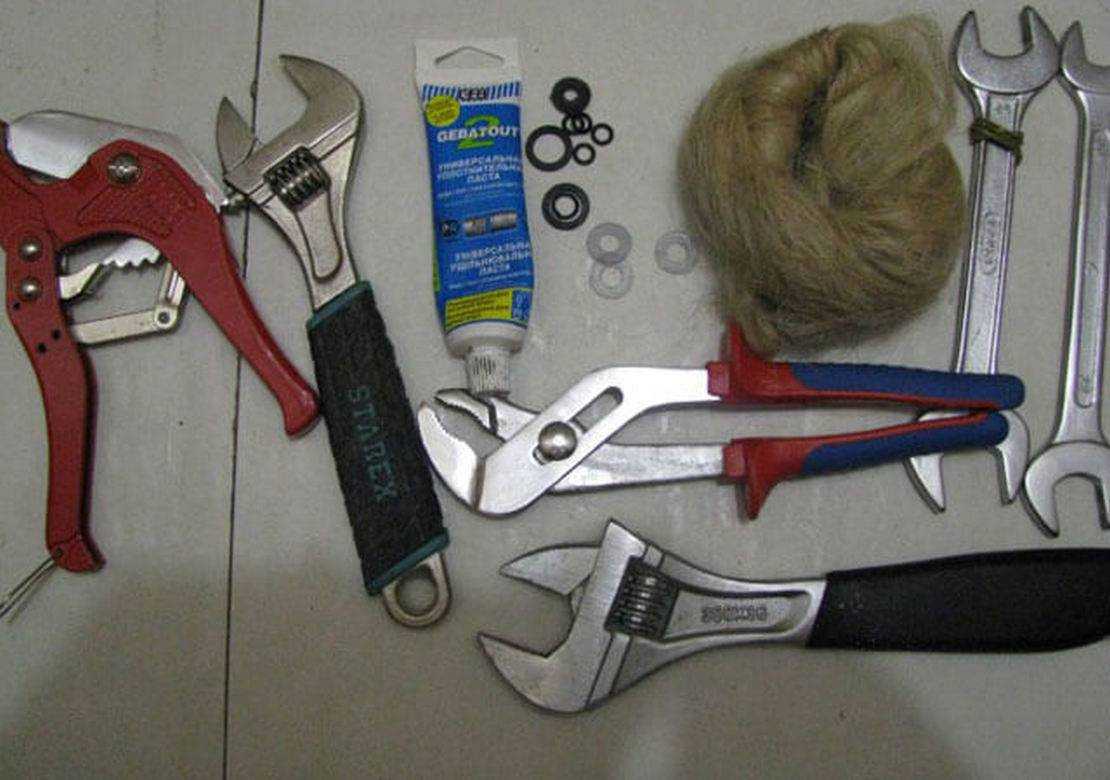

Инструменты и комплектующие для работы

Для сборки радиатора отопления своими руками пригодятся:

ключ гаечный или разводной;
радиаторный ключ;
заглушки с правой и левой резьбой – по 1 шт.;
ниппели;
прокладки паронитовые;
межсекционные прокладки из прочного, гибкого материала;
секции батареи;
наждачная бумага фракции №120.

Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.

Поэтапный процесс наращивания батареи

Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.

Как подсоединить батарею:

Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.

Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком. Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка. Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества. Проверить качество резьбы ниппелей

Ровная и равномерная нарезка без сколов – залог прочной стыковки. Сдвинуть секции, вложив между ними прокладки

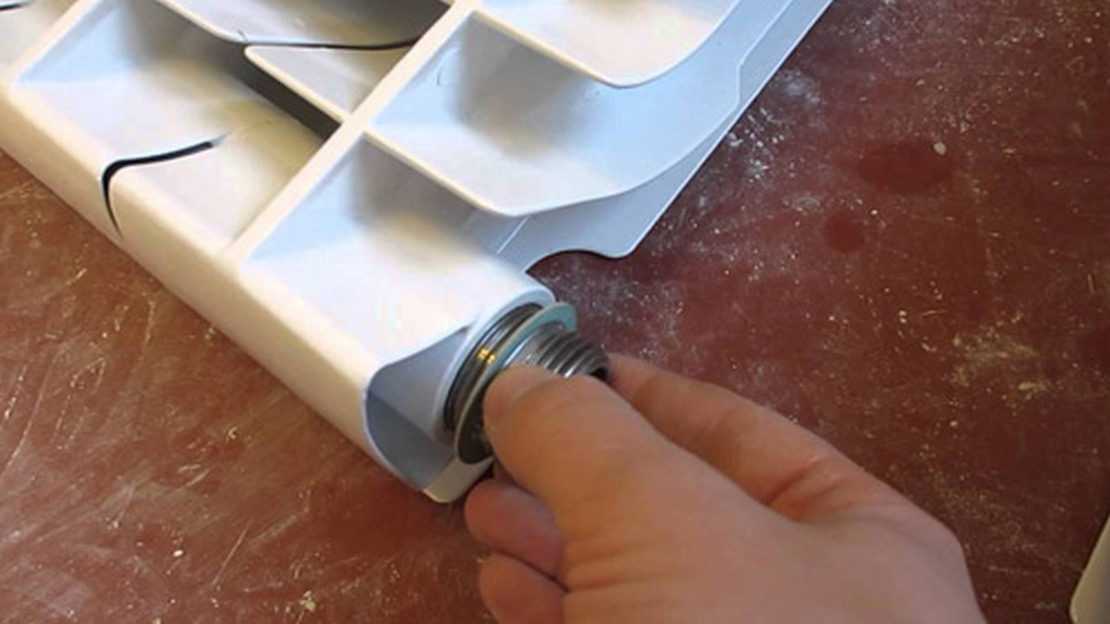

Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую

Это значит, что при вращении притягиваются обе секции

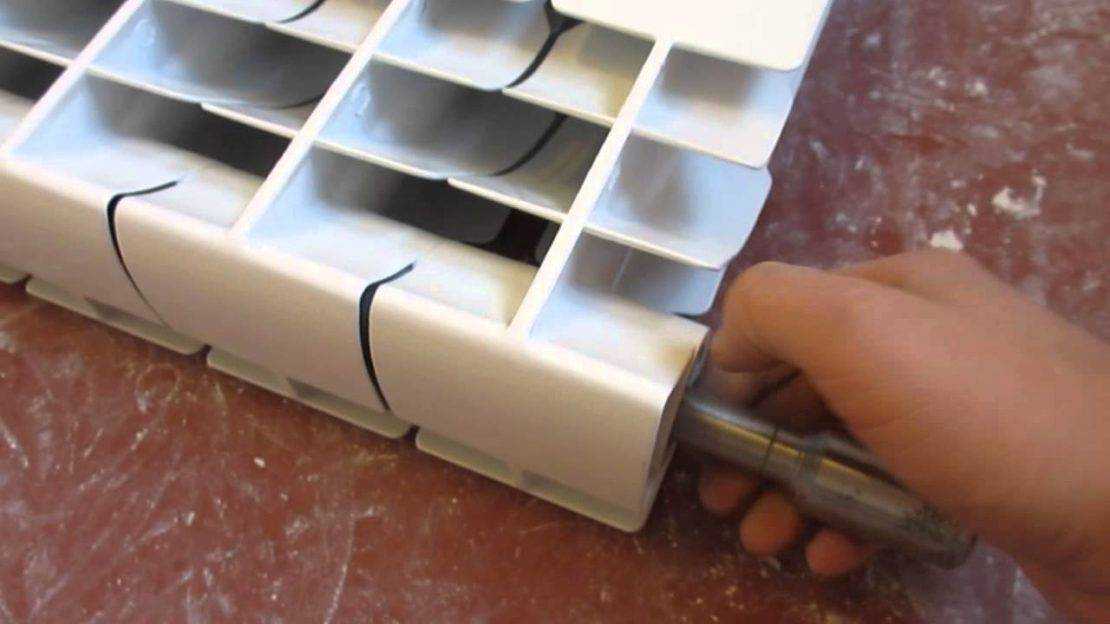

Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.

Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.

Для бытовой проверки потребуется:

кусок трубы сечением в 15 мм;
насос автомобильный с манометром;
ниппель от покрышки.

Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.

Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.

Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.

Водяные калориферы с вентилятором

ООО «Асама Трейд» поставляет климатическое оборудование, изготовленное в соответствии с современными требованиями к энергоэффективности. Мы предлагаем водяные калориферы с вентилятором (водяные тепловые пушки), которые предназначены для поддержания необходимых температурных режимов в производственных, складских, сельскохозяйственных и административных помещениях, торговых залах, офисах и жилых зданиях. Особенность водяных калориферов с вентилятором состоит в том, что они могут быстро и равномерно обогреть большой объем воздуха, в том числе в зданиях с высокими потолками.

Отображать по: товаров

В корзину В корзине (открыть) Купить в один клик Сравнить товар Сравнить (открыть)

Тип: Настенный комнатный термостат с регулятором скорости вращения вентилятора

Диапазон настройки температуры: от +10 до +30 °C

Диапазон температур работы прибора: от 0 до +40 °C

Регулировка скорости: Да, трехступенчатая

Страна изготовления: Польша

Гарантийный срок: 1 год

В корзину В корзине (открыть) Купить в один клик Сравнить товар Сравнить (открыть)

Мощность нагрева: 9,6 кВт

Воздухообмен: 1200 м³/час

Максимальная длина струи: 8,5 м

Где купить?

Автомобильный радиатор: функции, причины поломки, советы по замене

При движении жидкость попадает на радиатор, и поток встречного воздух ее охлаждает. Если автомобиль стоит на месте, то воздух нагнетается вентилятором. Неисправность радиатора может привести к заклиниванию и возгоранию, поскольку охлаждение мотора не происходит.

LUZAR представил новую продукцию

Компания LUZAR предлагает потребителям две новинки: радиатор охлаждения для Dodge Caliber и вентилятор охлаждения для автомобилей корейских производителей. Радиатор охлаждения LRc 0349 предназначен для автомобилей Dodge Caliber выпущенных с 2006 года. Помимо.

Преимущества и недостатки

Модели конвекторов с естественной конвекцией в основном используются как дополнительный источник тепла в помещении. Если планируется использовать такой вид отопительных приборов, как основной источник теплаили для устройства тепловой завесы в районе окна, двери, то следует устанавливать модели с вентиляторами, которые способствуют увеличению теплоотдачи. Внутрипольные конвекторы активно применяют не только в автономных системах отопления, но и в централизованных, так как большинство моделей рассчитаны на работу в условиях высокого рабочего давления. Например, модель внутрипольногоконвектора Varmann Ntherm от ведущего производителя способна выдерживать рабочее давление до 16 атм., при этом опресовочное достигает 25 атм.

В том случае, если подключение к системе отопления невозможно, можно приобрести электрические внутрипольные конвекторы с вентилятором, а выбрать подходящее устройство легко среди моделей Varmann и Techno.

Среди преимуществ внутрипольных конвекторов следует отметить:

возможность их использования в качестве основного или дополнительного источника теплав централизованных и автономных системах отопления;
низкую инерционность, так как для их работы требуется небольшое количество теплоносителя, а следовательно, они легче поддаются точной регулировке;
экономичность;
возможность управления их работой как при помощи ручной настройки, так и автоматически и дистанционно;
возможность выбора формы решетки, вида материала, цветового решения;
простоту ухода – для того чтобы их очистить от пыли достаточно снять решетку и пропылесосить;
безопасность;
невысокую температура нагрева пластин теплообменника – не более 45-60°C, при том что температура самого теплоносителя может достигать 95-130°C.

Но при всех своих достоинства следует обратить внимание, что мощность таких приборов невысока, поэтому если планируется их использование в качестве единственного или основного источника тепла – требуется проведение точных расчетов с учетом площади помещения и его функционального назначения, высоты потолков, толщины стен, размера остекления и т.д

Причины плохой теплоотдачи

На эффективность работы отопительной системы в квартире влияют разные факторы. Больше всего КПД батарей зависит от таких условий:

материал для изготовления труб, радиаторов;
размер каждого радиатора в комнате;
скорость циркуляции горячей воды внутри системы;
температура нагрева жидкости.

Если указанные выше показатели оптимальны, а теплоотдача все равно низка, причиной может быть загрязнение батареи изнутри. Это происходит из-за накопления ржавчины, грязи, накипи, налета, припоя. В старых домах профессиональная промывка труб, батарей и стояков зачастую серьезно повышает их теплоотдачу.

Промывка чугунных радиаторов

Дополнительные рекомендации

Монтаж кранов не является обязательной процедурой, и осуществляется по желанию. В тех случаях, когда увеличение мощности обогревающего прибора потребует установки на одной, а нескольких дополнительных секций, для этого используется вышеописанная инструкция. Также это справедливо для работы с радиаторами других типов, так как добавление секции на алюминиевые радиаторы ничем не отличается.

Главное, соблюдать приведенную последовательность операций, и не спешить. Соединяют биметаллические радиаторы как можно плотнее. Это даст гарантию того, что все будет сделано правильно, а отопления дома получит необходимое увеличение.

Где купить?

Автомобильный радиатор: функции, причины поломки, советы по замене

LUZAR представил новую продукцию

Установка экрана-отражателя

Для этих целей подходит вспененный полиэтилен, одна из сторон которого покрыта фольгированным (отражающим) слоем. Необходимо подобрать размер экрана — он должен быть больше, чем площадь, занимаемая радиатором. Вырезанный экран необходимо поместить за радиатор и закрепить его на стене с помощью скотча. Фольгированный слой направляется в сторону жилого помещения. Принцип работы экрана:

вспененный слой дополнительно утепляет стену под окном;
фольгированный слой не дает уходить теплу, направляя его обратно в комнату.

Способ является действенным. Но и у него есть ряд противников, которые считают, что установка экрана приводит к:

сдвигу точки росы. Нужно понимать, что площадь устанавливаемого экрана значительно меньше, чем площадь всей стены за радиатором. Поэтому оказать какое-либо существенное влияние и сдвинуть точку росы он просто не в состоянии. На этот показатель оказывает влияние сразу несколько параметров: влажность внутри и снаружи помещения, материал стен, вид и способ монтажа утеплителя и др. Один кусок вспененного полиэтилена не может оказать более существенное влияние, чем все эти факторы вместе взятые;
охлаждение стены и ее промерзание. Этот довод тоже можно считать несостоятельным как раз из-за небольшой площади экрана.

Теплоотражающий экран для батареи отопления

Как регулировать батареи отопления

Чтобы понять, как происходит регулировка температуры, вспомним, как работает радиатор отопления. Он представляет собой лабиринт труб с разного вида ребрами, для увеличения теплоотдачи. На вход радиатора поступает горячая вода, проходя по лабиринту, она нагревает металл. Он в свою очередь нагревает находящийся вокруг воздух. Благодаря тому, что на современных радиаторах ребра имеют специальную форму, улучшающую движение воздуха (конвекцию), горячий воздух распространяется очень быстро. При активном нагреве от радиаторов идет ощутимый поток тепла.

Такая батарея — очень горячая. В этом случае регулятор установить нужно

Из всего этого следует, что изменив количество проходящего через батарею теплоносителя, можно изменять температуру в комнате (в определенных пределах). Этим и занимается соответствующая арматура — регулирующие вентили и терморегуляторы.

Сразу скажем, что никакие регуляторы не могут повысить теплоотдачу. Они ее только понижают. Если в комнате жарко — ставьте, если холодно — это не ваш вариант.

Насколько эффективно изменяется температура батарей, зависит во-первых от того, как рассчитана система, есть ли запас мощности отопительных приборов, а во-вторых, от того насколько правильно подобраны и установлены сами регуляторы. Немалую роль играет инерционность системы в целом, и самих отопительных приборов. Например, алюминий быстро нагревается и остывает, а чугун, имеющий большую массу, очень медленно изменяет температуру. Так что с чугуном нет смысла что-то изменять: слишком долго ждать результата.

Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке чтобы увеличить ее размер)

Автоматическая регулировка

Автоматическое поддержание температуры в помещении хорошо тем, что один раз выставив ручку регулятора в нужное положение, вы надолго избавитесь от необходимости что-то крутить и менять. Регулировка температуры радиаторов отопления происходит постоянно и непрерывно. Недостаток таких систем — значительная стоимость, и, чем больше функционал, тем дороже обойдется устройство. Есть еще некоторые особенности и тонкости, но о них ниже.

Регулировка радиаторов термостатами

Для поддержания постоянной заданной температуры в комнате (помещении) используют термостаты или терморегуляторы для радиаторов отопления. Иногда это устройство могут называть «терморегулирующий клапан», «термостатический вентиль» и т.п. Названий много, но подразумевается одно устройство. Чтобы было понятнее, нужно объяснить, что термовентиль и термоклапан — это нижняя часть устройства, а термоголовка и термоэлемент — это верхняя. А все устройство целиком — радиаторный термостат или терморегулятор.

Так выглядит термостат на радиатор

Большая часть таких приборов не требует никакого источника питания. Исключение — модели с цифровым экраном: в них в термостатическую головку вставляются батарейки. Но срок их замены достаточно длительный, потребляемые токи невелики.

Конструктивно радиаторный термостат состоит из двух частей:

термостатический клапан (называют иногда «корпус», «термовентиль», «термоклапан»);
термостатическая головка (называют еще «термостатический элемент», «термоэлемент», «термоголовка»).

Сам клапан (корпус) изготавливается из металла, чаще из латуни или бронзы. Его конструкция схожа с устройством ручного вентиля. Большинство фирм нижнюю часть радиаторного термостата делают унифицированной. То есть на один корпус можно устанавливать головки любого типа и любого производителя. Уточним: на один термоклапан можно ставить термоэлемент и ручного, и механического, и автоматического типа. Это очень удобно. Если вы захотели изменить способ регулировки, не нужно покупать все устройство. Поставили другой термостатический элемент и все.

Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке

В автоматических регуляторах отличается принцип воздействия на запорный. В ручном регуляторе его положение изменяется поворотом рукоятки, в автоматических моделях обычно стоит сильфон, который давит на подпружиненный механизм. В электронных всем управляет процессор.

Сильфон — это основная часть термоголовки (термоэлемента). Представляет собой небольшой герметичный цилиндр, в котором находится жидкость или газ. И жидкость, и газ, имеют одно общее свойство: их объем сильно зависит от температуры. При нагревании они значительно увеличивают свой объем, растягивая цилиндр-сильфон. Он давит на пружину, сильнее перекрывая поток теплоносителя. По мере остывания, объем газа/жидкости уменьшается, пружина приподнимается, увеличивается поток теплоносителя, снова происходит нагрев. Такой механизм, в зависимости от калибровки, позволяет поддерживать заданную температуру с точностью до 1oC.

Как работает терморегулятор, посмотрите в видео.

Радиаторный термостат может быть:

с ручной регулировкой температуры;
с автоматической;
- со встроенным датчиком температуры;
- с выносным (проводным).

Использование трехходовых клапанов

Трехходовой клапан для регулировки температуры батарей используют редко. У него немного иная задача. Но в принципе, это возможно.

Поставив со стороны подачи трехходовой клапан тоже можно регулировать температуру теплоносителя

Трехходовой клапан устанавливается на месте соединения байпаса и подающей трубы, идущей к радиатору. Для стабилизации температуры теплоносителя он должен быть оснащен терморегулирующей головкой (типа описанных выше). Если температура возле головки трехходового клапана поднимается выше заданной, поток теплоносителя на радиатор перекрывается. Он весь устремляется через байпас. После остывания, клапан срабатывает в обратном направлении, и радиатор снова нагревается. Такой способ подключения реализуется для однотрубных систем, причем чаще с вертикальной разводкой.

Подготовительный этап

Подготовка к запуску газового котла

Настраивать одноконтурный или двухконтурный газовый котёл нужно после:

Монтажа.
Поджига.
Продолжительного перерыва.

После того как оборудование установлено, необходимо протестировать датчики, предохранитель, узлы. При этом первичное подключение выполняют работники компании, с которой у вас договор на техническое обслуживание.

Пять шагов по монтажу и настройке газового котла Аристон:

Нагрейте котёл.
Откройте шибер.
Отрегулируйте огонь на максимальной мощности.
При этом крутите вентиль до удаления жёлтых языков пламени.
Протестируйте все положения и автоматику.

Шаги подойдут и для оборудования другого производителя.

Не забывайте, что напольный газовый котёл нужно не только настроить, но и чистить. Особенно если вы какое-то время не пользуетесь им, то в дымоходе появляются насекомые. Осматривайте трубу, вентилятор, ухаживайте за ними. В том числе убирайте нагар и лёд, сажу, как продукт сгорания, иначе появятся проблемы с поджигом.

Не мешает убрать мусор из изолятора, где находится проводка, идущая к камере сгорания. Очищать можно мягкой тряпочкой. Если мусора уже очень много, поможет растворитель. И перед запуском котла снова, подождите, пока изолятор просохнет.

Thermaltake NiC C5 CLP0608

Как мы уже упоминали во введении сегодняшней статьи, компания Thermaltake выпустила сразу четыре кулера новой линейки NiC. Модель C5 (CLP0608) — старшая и самая дорогая из них. Серия кулеров серии NiC (Non-interference Cooler — в дословном переводе «не препятствующий кулер») разработана специально для систем с модулями памяти, оснащёнными высокими радиаторами, которые в последнее время стали весьма популярными.

Коробка, выполненная из плотного картона, не менее информативна, чем у Phanteks. Здесь и технические характеристики, и описание ключевых особенностей с фотографиями, и перечень поддерживаемых платформ.

Внутри картонной коробки находятся мягкие полиуретановые вставки по форме кулера, в которых он зафиксирован. Аксессуары запечатаны в отдельную коробку. В их числе стальные направляющие и комплект креплений, пластиковая усилительная пластина, а также инструкции и термопаста.

Стоит Thermaltake NiC C5 на 5 долларов США больше, чем Phanteks, то есть 55 долларов США. На систему охлаждения предоставляется трёхлетняя гарантия. Страна производства — Китай.

Thermaltake NiC C5 — яркий и броский кулер средних размеров. Красные рамки вентиляторов контрастируют с чёрными крыльчатками и чёрными пластиковыми «скорлупами», которыми закрыт радиатор.

На такой кулер просто нельзя не обратить внимание. Его высота равна 160 мм, ширина — 148 мм, а толщина всего 93 мм, что действительно немного для кулера с двумя вентиляторами. Вентиляторы установлены на вдув-выдув и закреплены в пластиковых оболочках, которые оставляют открытыми боковые стороны радиатора…

Вентиляторы установлены на вдув-выдув и закреплены в пластиковых оболочках, которые оставляют открытыми боковые стороны радиатора…

…а также его верх и низ в зонах тепловых трубок.

Сам радиатор набран 52 алюминиевыми пластинами толщиной 0,4 мм, напрессованными на тепловые трубки с межрёберным расстоянием 1,7 мм.

Площадь такого радиатора чуточку больше, чем у Phanteks PH-TC12DX, — она составляет 5780 см2.

Пять шестимиллиметровых никелированных тепловых трубок припаяны к основанию в желобках, в которых уложены без зазоров.

Медная никелированная пластина размерами 40х40 мм и минимальной толщиной 1,5 мм (под трубками) идеально отполирована.

Однако, в отличие от основания Phanteks, её ровность оставляет желать лучшего. Выпуклость по центру основания не преминула сказаться на полноценности контакта радиатора кулера и теплораспределителя процессора.

Два вентилятора типоразмера 120х120х25 мм вращаются синхронно и оснащены регулятором скорости.

Он установлен на коротком кабеле, отходящем от трёхконтактного разъёма для подключения вентиляторов к материнской плате.

На наш взгляд, такой способ регулировки неудобен, так как для изменения скорости вращения вентиляторов каждый раз придётся открывать корпус системного блока. Что касается самих вентиляторов, то они интересны формой лопастей, состоящих из двух парусообразных половинок.

В описании Thermaltake NiC C5 данное решение никак не поясняется, что странно, ведь маркетологи так любят подобные «фичи». На наш взгляд, такими лопасти выполнены для повышения давления воздушного потока, прокачиваемого между рёбрами радиатора, ведь он у NiC C5 получился сравнительно плотный.

Скорость вентиляторов можно регулировать в диапазоне от 1000 до 2000 об/мин. Максимальный воздушный поток заявлен на отметке 99,1 CFM, статическое давление — 2,99 мм H2O, а уровень шума должен изменяться в диапазоне от 20 до 39,9 дБА.

На наклейке 40-мм статора приведено название модели вентилятора и его электрические характеристики.

При заявленных в характеристиках 3,8 Вт для каждой «вертушки» один вентилятор потреблял чуть больше 4 Вт, что вдвое больше, чем у Phanteks. А вот стартовое напряжение оказалось немного ниже — 3,8 В. Длина кабеля — 300 мм. Подшипник обычный — скольжения, с нормативным сроком службы 40 000 часов, или более 4,6 года непрерывной работы.

Процедура установки NiC C5 подробно изложена в инструкции, но в нашем случае — для платформы с разъёмом LGA2011 — она ничем не отличается от установки Phanteks PH-TC12DX.

После установки на плату расстояние до нижней границы Thermaltake NiC C5 составляет всего 36 мм.

Однако, как мы уже упоминали выше, он уже, чем большинство других кулеров с двумя вентиляторами, поэтому вряд ли помешает установке модулей оперативной памяти с высокими радиаторами.

По высоте Thermaltake выше Phanteks всего на 3 мм, поэтому, скорее всего, также без проблем разместится в узких корпусах системных блоков.

Ну а выглядит он, на наш взгляд, более привлекательно. Впрочем, на вкус и цвет, как говорится…

Подведём итог

Способов увеличить теплоотдачу радиаторов отопления очень много. Сегодня мы рассмотрели лишь основные из них. Однако, следует помнить, что всегда проще всё продумать заранее, на стадии монтажа, чем прикладывать множество усилий впоследствии, без уверенности в том, что результат будет значительным. К сожалению, в России всё делается на «авось». Заключительным советом редакции Homius.ruбудет такая рекомендация: думайте о будущем и не жалейте средств при монтаже. Сэкономленные сегодня финансовые средства могут завтра обернуться затратами, которые в разы превысят Вашу экономию.

Наиболее оптимальный вариант – всё тепло поднимается вверх, благодаря чему создаётся нормальный теплообмен

Надеемся, что изложенная в сегодняшней статье информация была интересна и полезна нашему Уважаемому читателю. Несмотря на то, что мы постарались изложить всё достаточно подробно, возможно, у Вас остались вопросы по материалу. В этом случае задавайте их в обсуждениях ниже – редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. Если вы знаете способ улучшить теплоотдачу радиаторов, который не нашёл отражения в сегодняшней статье, просим поделиться им с другими домашними мастерами – эта информация будет весьма полезна. А напоследок предлагаем посмотреть короткий, но достаточно информативный видеоролик по сегодняшней теме.
