Пошаговая инструкция по замене радиаторов отопления различного подключения

Зачем на радиаторах нужны краны

  Для ясности понимания, давайте сразу уточним спец-терминологию. В обычном быту кранами называют любое водопроводное устройство, где есть ручка для управления потока воды. На самом же деле, технически правильно называть кран запорной арматурой, а не регулирующей. То есть, он предназначен только для перекрывания течения жидкости, а для регулирования её количества существуют другие устройства – вентили и клапаны. Причем для батарей используются все эти изделия.

На подводящих трубопроводах к отопительным приборам размещают запорно-регулирующую арматуру с целью:

  • отключения батареи в периоды года, когда на улице ещё не слишком холодно или по другим причинам;
  • закрывания воды для проведения ревизии и промывки прибора без опорожнения всей сети трубопроводов;
  • ручного или автоматического управления потоком теплоносителя, регулируя его количество в зависимости от температуры в помещении.

  Первый пункт данного списочка прекрасно даёт понять, почему установка кранов на радиаторы отопления взаимосвязана с энергосбережением. Такая ситуация, когда система центрального отопления включена в тёплый период — не редкость (так же как и выключена зимой). Если оттепель или достаточно тепло на улице, а а отопление уже включено, то в помещении становится душно. Присутствие кранов на батарее, решает эту проблему одним поворотом рукоятки. А если на весь подъезд или весь дом установлен счётчик тепловой энергии, то таким движением Вы просто перекрываете течение денежных средств из собственного бюджета на счёт коммунальщиков.

  Ещё более выгодную экономию краны приносят в собственном доме, оборудованном индивидуальным отоплением. Краны позволяют прикрутить или полностью отключить определённую часть радиаторов. Не менее важна для экономии и периодическая промывка отопительных приборов. Что имеется ввиду — загрязненная внутри батарея отдает значительно меньше тепла в отапливаемое помещение, а это значит, что в обратке трубопровода проходит теплоноситель с более низкой температурой.

  Забитые батареи приводят к тому, что теплоноситель будет обогревать не ваше жилье, а соседское, а в вашем жилище будет заметно ощущаться нехватка теплоты. Если разговор вести о частном жилище, то таких заметных потерь тепла по причине засорённости, нет. Но вот в самих помещениях жилища — становится заметно прохладнее. Поэтому, чтоб обогреть помещение, прийдётся накручивать вверх температуру в котле для системы отопления. Это приводит к увеличенному расходу отопительным котлом потребляемого топлива. Процесс загрязнения радиаторов неприятен тем, что на обнаружение проблем уходит значительное время, пока не станут явно заметными увеличение затрат на обогрев дома.

  Применение же в отоплении регулирующих вентилей даёт возможность значительно экономнее потреблядь энергоносители на протяжении всего отопительного периода за счёт регулировки и постоянной поддержки нужной температуры воздуха в комнатах.

  Краны и вентили позволяют регулировать расход энергоносителей при работе системы отопления.

Факторы, влияющие на температуру воздуха в помещении

Помните о том, что уровень температуры в помещении зависит не только от самих радиаторов и их типа, но и от многих других условий:

  • частота проветривания;
  • количество окон;
  • теплоизоляция окон;
  • расположение помещения (в середине дома, на углу, верхний или нижний этаж).

Поэтому, прежде чем отрегулировать температуру батареи отопления постарайтесь учесть все вышеприведенные факторы и уже на основе их анализа регулировать теплоту воздуха. Кропотливая настройка каждого элемента отопления будет совершенно нецелесообразна, если в помещениях гуляет сквозняк или постоянно открыты окна или форточки. Фактически, повышая температуру в радиаторах, вы будете «обогревать улицу». (См. также: Как рассчитать количество батарей отопления )

Без регулировки батарей отопления создать идеальную и комфортную систему, отвечающую требованиям каждого жильца, вряд ли возможно.

Заморозка труб

Замена батарей магистрального отопления всегда вызывала массу трудностей у себя на пути. Ведь для того, чтобы просто поменять старый или вышедший из строя отопительный прибор нужно было сливать жидкость из системы, а в отопительный период и совсем оставлять всех соседей без тепла на период выполнения строительных работ. На сегодняшний день все такие способы в минувшем – на смену им пришёл необыкновенный способ поменять батарею в помещении не зависимо от времени года. Это замораживание труб с помощью электрического аппарата Rothenberger ROFROST TURBO 62206.

Как это работает

При замораживании труб ведущих к теплообменнику не потребуется закрывать стояки и сливать воду, что достаточно нередко становится технически сложной и непростой задачей. Аппарат по герметизации труб замораживает некоторые участки и образовывает на их выходе крепкие ледяные пробки. Дальше специалист по замене отопительных батарей просто срезает отопительный прибор недалеко от места заморозки и исполняет его снос. Приступить к процессу установки нового отопительного прибора можно тут же, что существенно сохранит время на проведение работ по ремонту.

Способ заморозки труб в наше время считается самым лучшим, недорогим и успешным при работах по замене отопительных батарей в Москве. Он имеет очень много хороших качеств:

  • аппарат не прекращает работу очень тихо, не тревожа при этом ни жильцов квартиры или офисных сотрудников, ни их соседей;
  • на протяжении 10 минут после заморозки можно приступить к работам по замене батареи;
  • аппарат обеспечивает одинаковое обледенение;
  • замораживать можно стальные, медные, пластиковые и трубы из металлопластика.

Аналогичным образом, поменять батарею не тяжело даже в разгар сезона отопления

Однако доверять работу с агрегатом Rothenberger ROFROST TURBO 62206 стоит только специалистам, так как в процессе заморозки нужно взять во внимание определенные нюансы

Меры предосторожности при выполнении работ по замене батареи

Замена труб и отопительных приборов магистрального отопления – самый ответственный процесс. Способ заморозки решает в нем масса проблем и неудобств, но необходимо всегда помнить и о правилах выполнения подобных работ:

  • замораживать трубы у которых диаметр больше 65 мм нельзя, так как они скорее всего не выдержат давления ледяной пробки;
  • на расстоянии менее 1 м от ледяной пробки запрещено проводить работы со сваркой, что может привести к процесса нагрева и разгерметизации системы;

Заморозка крупным планом в разрезе — посмотреть что внутри и как оно работает.

на месте образования ледяной пробки и недалеко от нее нельзя стучать по трубе тяжёлыми предметами, что нарушит ее целость.

Если Вам нужна добавочная консультация по оказываемым сантехническим услугам, напишите или позвоните нам:

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Watch this video on YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

  • перфоратор;
  • дрель-шуруповёрт;
  • сварочный аппарат для полипропиленовых труб;
  • молоток;
  • уровень;
  • рулетка и линейка;
  • маркер;
  • гаечный и трубный ключи;
  • торцевой ключ для сборки секций.
  • шнур или намотка для резьбовых соединений;
  • герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

  1. Кронштейнов.
  2. Кран Маевского или автоматический воздухоотводчик.
  3. Заглушек.
  4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Полезные советы по выбору

Ниже описаны несколько особенностей для того, чтобы определиться, какие лучше изделия применить.

Механизм запирания

Терморегуляторы имеют два вида механизма запирания: клапанный и вентиль с конусом (шток). Последний предпочтительный он дает возможность плавной регулировки. Температура выставляется вручную с помощью ограничительного кольца механическим способом. Есть также электронные механизмы, они более автономные.

Лучше ставить шаровые вентили, чем задвижки, которые имеют ряд недостатков: сальник быстрее износится, зарастают отложениями, долго закрываются. Недостатки крана Маевского: низкая проходимость, для него требуется специальный ключ или отвертка, которой неудобно пользоваться. При случайном выкручивании его штока, закрутить его назад, преодолев напор воды, очень сложно. Вместо него рекомендуют ставить обычный вентиль или специальные автоматические радиаторные воздухоотводчики. Оптимальный и доступный по стоимости вариант, если требуется управление температурой – кран с термоголовкой.

Корпус и соединения

На батареи лучше ставить не стандартные шаровые краны, а полнопроходные. В жилых, домах и квартирах используют такие механизмы с муфтовым соединением.

Краны на радиаторы отопления лучше выбирать со стальным или бронзовым корпусом, но чаще всего ставят латунные, так как они дешевле. Имитацией латуни является силумин. Не стоит покупать изделие, изготовленное из него, это очень мягкий металл. Полимерные не менее надежные, но они имеют большие габариты. Для их замены нужно вырезать кусок трубы.

Более долговечными являются изделия с полимерными, а не резиновыми прокладками. Краны для регулировки теплоносителя на радиаторах отопления исключают возможность менять их, не спуская воду, это возможно делать с проходными кранами или с установленной американкой (в сторону батареи).

Наиболее качественными считаются изделия фирмы Itap (Италия), Danfoss. Приблизительный диапазон цен 700–2000 р. В среднем ценовом диапазоне есть изделия марки Oventrop – 550–950 р. Для ограниченного бюджета подойдет Luxor – 450–800 р., китайские или турецкие марки.

Используемые материалы

Если стыки труб и радиаторов не совпадают, можно воспользоваться гофрированным шлангом

Применяются стальные оцинкованные трубы для изменения системы или удлинения подводок к отопительным аккумуляторам. Они стыкуются резьбовыми соединениями, сварка не используется. Температура плавления стали +1400°С, а цинка — +900°С. Цинк полностью испаряется на участке сварочного шва.

Требуются комплектующие:

  • глухие и проходные радиаторные втулки;
  • два запорных вентиля;
  • парные контргайки при установке на сгоны, их размер соответствует диаметру подводок;
  • кронштейны для фиксации конвектора на стене.

Виды кранов для батарей

Для установки на батарее предназначаются :

  • запорная арматура для радиаторов (шаровые краны полуоборотные);
  • воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
  • балансировочные вентили для радиаторов;
  • регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
  • краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются :

  • по материалу изготовления корпуса (латунь, силумин, полипропилен);
  • по конструкции (прямой и угловой);
  • по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Техника выполнения работы по соединению секций радиатора

Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате.

Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.

Инструменты и комплектующие для работы

Для сборки радиатора отопления своими руками пригодятся:

  • ключ гаечный или разводной;
  • радиаторный ключ;
  • заглушки с правой и левой резьбой – по 1 шт.;
  • ниппели;
  • прокладки паронитовые;
  • межсекционные прокладки из прочного, гибкого материала;
  • секции батареи;
  • наждачная бумага фракции №120.

Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.

Поэтапный процесс наращивания батареи

Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.

Как подсоединить батарею:

  1. Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.

Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком.
Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка.
Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества.
Проверить качество резьбы ниппелей

Ровная и равномерная нарезка без сколов – залог прочной стыковки.
Сдвинуть секции, вложив между ними прокладки.
Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую. Это значит, что при вращении притягиваются обе секции

Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

  1. Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.

Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.

Для бытовой проверки потребуется:

  • кусок трубы сечением в 15 мм;
  • насос автомобильный с манометром;
  • ниппель от покрышки.

Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.

Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.

Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.

Если нужно перекрыть и снять радиатор

Работы, связанные со снятием радиатора, оптимально проводить после окончания отопительного сезона. Если работы необходимо провести в отопительный сезон, нужно учесть ряд нюансов. Если у вас однотрубная система отопления и вертикальная разводка, снять батарею можно только в том случае, если имеется байпас.

Такую систему можно определить по трубам, одна из которых идет с потолка и соединяется с радиатором, а другая выходит из радиатора и исчезает в полу. Байпас представляет собой перемычку, соединяющую входящую и выходящую трубы. Это труба примерно того же или чуть меньшего диаметра, чем основные трубы. Принцип действия байпаса следующий: если радиатор отключен, вода начинает идти по стояку, проходя через байпас, не проходя через батарею. В этом случае стояк работает, отопление в соседних квартирах не выключается.

Если система двухтрубная, при наличии кранов достаточно их закрыть, после чего можно снимать батарею.

Другие виды

Иным видом кранов являются вентили, которые обеспечивают регулировку напора воды

Выбирать этот элемент нужно очень осторожно, поскольку он должен по маркировке подходить к определенной коммуникационной системе. Дело в том, что вода в трубопроводе должна циркулировать исключительно в одном направлении. Для чугунных или иных труб отопительной системы нужно приобретать вентиль, оснащенный коническим клапаном

Он является открытым, поэтому пропускает много воды, поэтому теплоотдача конструкции будет высокой. При необходимости, когда комната чрезмерно нагревается, можно снизить теплоотдачу и уменьшить поток горячей воды, поэтому можно самостоятельно регулировать воду

Для чугунных или иных труб отопительной системы нужно приобретать вентиль, оснащенный коническим клапаном. Он является открытым, поэтому пропускает много воды, поэтому теплоотдача конструкции будет высокой. При необходимости, когда комната чрезмерно нагревается, можно снизить теплоотдачу и уменьшить поток горячей воды, поэтому можно самостоятельно регулировать воду.

Вентиль регулировочный используется в автономном отоплении. однако в них нет датчика температуры и специальной шкалы. Также вентиль может оснащаться термоголовкой или терморегулятором.

Как будем подключать?

Схема подключения радиаторов может быть различной. От того, какому варианту будет отдано предпочтение, зависит уровень теплоотдачи и комфортность нахождения в квартире. Неправильно выбранная разводка может на 50% снизить мощность системы отопления.

Наибольшее распространение получила односторонняя боковая схема, отличающая наибольшим показателем теплоотдачи. В этом случае трубу, подводящую теплоноситель, соединяют с верхним патрубком, а отводящую с нижним.

Если сделать наоборот, эффективность обогрева помещения снизится практически на 7%. Для подключения многосекционных радиаторов такая схема не всегда оправдана, так как возможен недостаточный прогрев последних секций. Избежать этого можно путем установки удлинителя протока воды.

В квартире со спрятанными в полу или проходящими под плинтусом трубами используется нижнее подключение.

Это наиболее эстетичный вариант, при котором патрубки для подвода и отвода теплоносителя располагаются внизу в полу, а потому для подключения используются нижние отверстия.

Диагональное

Монтаж батарей, у которых двенадцать или больше секций, осуществляется по диагональной схеме.

Теплоноситель подается через верхний патрубок, располагающий с одной стороны радиатора, а отводится через нижний на другой стороне.

Последовательное

Такая схема подключения предполагает наличие в системе отопления давления, достаточного для движения теплоносителя по трубам.

При этом стоит предусмотреть кран Маевского, предназначенный для отвода избыточного воздуха.

Важно помнить, что выполнение ремонтных и профилактических работ будет сопровождаться отключением всей отопительной системы

Параллельное

Параллельная разводка предполагает наличие специального теплопровода, встроенного в систему отопления, через который теплоноситель подается и отводится наружу.

Наличие специальных кранов на входе и выходе делает возможным замену отдельных радиаторов без отключения теплоснабжения. Однако схема может стать причиной недостаточного прогрева труб при пониженном давлении в системе.

Как отрегулировать температуру в квартире?

  • Если в квартире часто бывает жарко до такой степени, что возникает желание перекрыть батареи отопления, рассмотрите возможность установки на радиаторы регуляторов температуры. Если у батареи есть байпас, можно поставить на входе в батарею термостат, который будет регулировать температуру в помещении.
  • Если байпаса нет, устанавливать регулирующие устройства запрещено, поскольку при наличии таких устройств вы будете задавать температуру не только у себя в квартире, но и у всех соседей по стояку. В этом случае можно заменить батарею отопления и установить байпас.

JavaScript is currently disabled. Please enable it for a better experience of Jumi.

Монтаж радиаторов

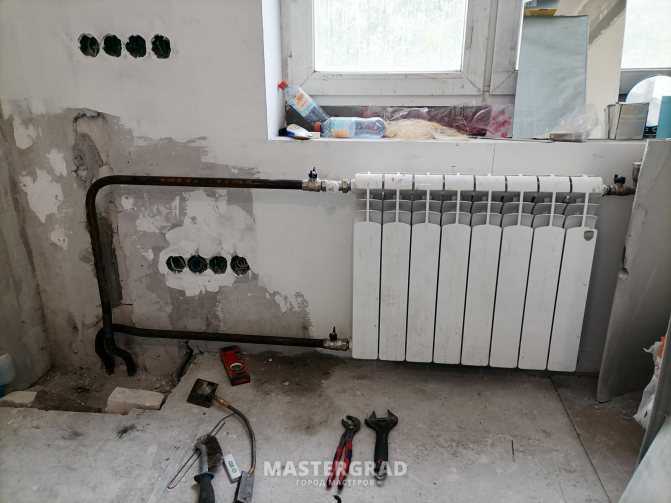

Разберемся, как правильно навесить батарею своими руками. Независимо от типа выбранных радиаторов перед их монтажом следует тщательно подготовить место установки. Очень часто батареи устанавливают под окнами для обеспечения необходимой конвекции воздуха.

Делая капитальный ремонт частного дома или квартиры, часто утепляют наружные стены, а внутренние обшивают гипсокартоном. Перед утеплением монтируются металлические каркасы. В этом случае перед установкой новых батарей необходимо решить две проблемы: определиться, на каком расстоянии радиатор будет располагаться от несущего основания, и заранее установить крепёж (на гипсокартоне радиатор крепить нельзя, особенно чугунный).

Для этого стену, на которую будет крепиться батарея, необходимо предварительно обшить каркасом. Если выравнивание или штукатурка стен делается с нуля, устанавливаются специальные маяки. В случае, когда монтируется каркас, в местах установки крепежей делают вставки толщиной 25 мм. Применяемый материал — OSB или фанера. Вставки должны опираться нижней частью на пол и заходить в UD-профиль. Каждый отопительный прибор нуждается в двух или трех вставках в зависимости от количества планируемых кронштейнов (4 или 6).

После подготовки основания делается разметка расположения крепежей. На временных подставках батарея с помощью уровня устанавливается в проектное положение. Если радиатор устанавливают возле окна, это делают по центру проёма на расстоянии 100 — 150 мм от пола и порядка 100 мм от подоконника. После разметки батарею убирают и делают перфоратором отверстия для кронштейнов. Их нужно вкручивать так, чтобы от задней части радиатора до стены оставалось расстояние, равное 30-40 мм.

Тяжелые чугунные радиаторы, имеющие более десяти секций, желательно крепить как минимум не менее шестью кронштейнами. Для остальных типов батарей вполне достаточно четырех.

Зачем для обвязки радиаторов нужен комплект пробок?

Комплект пробок для обвязки радиаторов. Нажмите на фото для увеличения.

Каждый радиатор имеет четыре открытых входа (с каждой стороны по два). Делается это с той целью, чтобы проблем при подключении отопительных приборов не возникало, т. к. подключение бывает разным: односторонним, перекрестным, нижним, однотрубным. Перед установкой, в зависимости от варианта подключения, радиаторы готовят соответствующим образом. Некоторые входы закрывают при помощи глухих пробок, другие делают проходными с резьбовыми соединениями на ½ или ¾ дюйма.

Процедура, при которой устанавливаются пробки и запорно-регулирующая аппаратура, называется «паковкой» резьбовых соединений и является самым ответственным этапом монтажа системы отопления. Причина в том, что после обвязки радиаторов и запуска отопительной системы в этих местах чаще всего могут появляться течи.

Самым распространенным и эффективным видом подключения батарей в квартире считается одностороннее подключение, при котором вверху с левой или правой стороны радиатора подключают подачу, а с этого же конца батареи снизу – «обратку». Для сброса воздуха сверху, на противоположной стороне радиатора устанавливают кран Маевского, а нижний вход закрывают пробкой–заглушкой.

Каждый отопительный прибор должен быть укомплектован набором из четырех пробок, три из которых проходные, а одна – глухая. Определяем резьбу (правая или левая) на входах в крайние секции радиатора. Соответственно подбираем пробки. Резьба на проходных пробках может быть диаметром полдюйма или ¾ дюйма. Диаметр выбираем в зависимости от подводящей трубы. При подводе двадцатой трубы (внешний диаметр — 20 мм) выбирается пробка с проходом в ½ дюйма. Если подводится двадцать пятая труба, берем пробку на ¾ дюйма. Такие трубы устанавливают в вертикальной однотрубной системе, когда батарея является частью стояка.

Надо учесть, что пробки имеют герметизирующие прокладки, поэтому применять какие-либо подмотки нет необходимости. При вкручивании пробок надо приложить заметное усилие, предварительно с помощью ножа очистив основание, к которому прокладка пробки прилегает. Эту операцию лучше проделать даже с новыми отопительными приборами.

Как будем подключать?

Схема подключения радиаторов может быть различной. От того, какому варианту будет отдано предпочтение, зависит уровень теплоотдачи и комфортность нахождения в квартире. Неправильно выбранная разводка может на 50% снизить мощность системы отопления.

Наибольшее распространение получила односторонняя боковая схема, отличающая наибольшим показателем теплоотдачи. В этом случае трубу, подводящую теплоноситель, соединяют с верхним патрубком, а отводящую с нижним.

Если сделать наоборот, эффективность обогрева помещения снизится практически на 7%. Для подключения многосекционных радиаторов такая схема не всегда оправдана, так как возможен недостаточный прогрев последних секций. Избежать этого можно путем установки удлинителя протока воды.

В квартире со спрятанными в полу или проходящими под плинтусом трубами используется нижнее подключение.

Это наиболее эстетичный вариант, при котором патрубки для подвода и отвода теплоносителя располагаются внизу в полу, а потому для подключения используются нижние отверстия.

Диагональное

Монтаж батарей, у которых двенадцать или больше секций, осуществляется по диагональной схеме.

Теплоноситель подается через верхний патрубок, располагающий с одной стороны радиатора, а отводится через нижний на другой стороне.

Последовательное

Такая схема подключения предполагает наличие в системе отопления давления, достаточного для движения теплоносителя по трубам.

При этом стоит предусмотреть кран Маевского, предназначенный для отвода избыточного воздуха.

Важно помнить, что выполнение ремонтных и профилактических работ будет сопровождаться отключением всей отопительной системы

Параллельное

Параллельная разводка предполагает наличие специального теплопровода, встроенного в систему отопления, через который теплоноситель подается и отводится наружу.

Наличие специальных кранов на входе и выходе делает возможным замену отдельных радиаторов без отключения теплоснабжения. Однако схема может стать причиной недостаточного прогрева труб при пониженном давлении в системе.

Элеваторный узел

элеваторного узла системы отопления

При меньшем данном параметре рекомендуется использовать современные пробковые вентили, такие как на фото, поскольку задвижки имеют серьезные недостатки:

  • необходимо периодически набивать сальник, даже в том случае, когда задвижкой не пользуются, так как набивка, контактируя с водой, постепенно разрушается;
  • через незначительный период времени щечки начинают зарастать отложениями. Если задвижка простоит несколько лет без использования, ее невозможно будет полностью закрыть;
  • в случае возникновения аварийных ситуаций каждая секунда может оказаться решающей. Если для перекрытия пробкового вентиля потребуется буквально мгновение, то вращать штурвал задвижки придется продолжительное время, даже когда она полностью исправна.

Следует отметить, что пробковые вентили, представляющие собой шар, имеющий канал для воды, окруженный пластиковой оболочкой отличаются:

  • практичностью;
  • долговечностью;
  • надежным удержанием жидкости;
  • отсутствием потребности в обслуживании.

У них есть существенные недостатки конструкционного решения:

Гидроудары

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
