Это совсем не сложно: пошаговая инструкция монтажа батарей отопления в частном доме с подключением

Требуется ли сборка

Если радиаторы поставляются в собранном виде достаточно установить заглушки и кран Маевского. Большинство моделей имеет четыре отверстия, располагающихся по четырем углам корпуса. Их используют для подключения магистралей отопления. При этом может быть реализована любая схема.

До того как начнется монтаж системы, необходимо лишние отверстия закрыть, используя специальные заглушки или воздухоотводящие краны. В комплект поставки батарей входят переходники, которые необходимо вкрутить в коллекторы изделия. К этим переходникам в будущем следует подключить различные коммуникации.

Сборные модели

Сборку батарей стоит начать с укладывания изделия целиком или его секций на ровную поверхность. Лучше всего на пол. До этого этапа стоит определиться, какое количество секций будет установлено. Существуют нормы, позволяющие определить оптимальное количество.

Соединение секций осуществляется с помощью ниппелей, имеющих две внешних резьбы: правую и левую, а также выступ под ключ. Ниппели следует закрутить в два блока: вверху и внизу.

Собирая радиатор, следует обязательно использовать прокладки, поставляемые в комплекте с изделием.

Необходимо следить за тем, чтобы верхние грани секций были правильно расположены – в одной плоскости. Допуск составляет 3 мм.

Порядок проведения работ

Чтобы правильно провести замену радиаторов отопления в квартире, необходимо:

  1. Согласовать переделку со службой эксплуатации.
  2. Приобрести необходимые материалы.
  3. Выполнить предварительную сборку узлов.
  4. Подготовить инструменты.
  5. Договориться с бригадой (если не планируется выполнять работы самостоятельно).
  6. Оформить переделку в ЖЭКе, определиться с датой проведения работ.
  7. Демонтировать старые радиаторы.
  8. Установить кронштейны.
  9. Навесить новые батареи.
  10. Провести подключение к трубам отопления.
  11. Проверить работу системы.

Во время предварительной сборки узлов устанавливаются все необходимые элементы: заглушки, прокладки, краны Маевского и т.п. Кроме того, можно заранее провести разметку в тех местах, где будут отрезаны трубы. При этом следует использовать отвес и уровень, чтобы новый радиатор стал ровно.

Если подводящие трубы также требуют замены, необходимо подготовить и эти элементы: отрезать куски подходящей длины, присоединить тройники и т.п. Все это делается для того, чтобы быстрее выполнить монтаж после спуска воды из системы отопления. Такая мера будет более чем актуальна, если необходимость поменять старые батареи возникла во время отопительного сезона.

Для замены металлических труб используют сварку. На краях конструкций нужно будет нарезать резьбу, чтобы надежно соединить их с радиатором

Порядок демонтажа старых батарей зависит от того, нужно ли заменять и трубы. Если подводящие коммуникации требуется сохранить, придется аккуратно отвинтить старую батарею

При этом важно сохранить сгон – достаточно длинную резьбу на краю трубы. Радиатор фиксируется с помощью гайки и муфты, которые придется отвинтить

Процедура может оказаться довольно сложной. Если детали не двигаются с места, можно попытаться ослабить соединение с помощью антикоррозийных составов. В самом крайнем случае радиатор просто срезают болгаркой. Должно остаться хотя бы 10 мм резьбы. С нее следует удалить заусенцы.

Если решено оставить старые стальные трубы, то демонтаж радиатора нужно проводить аккуратно, чтобы осталась неповрежденной резьба на сгонах

Если сохранить сгон не удалось, придется наращивать трубы, а также нарезать новую резьбу. Снятые контргайки в дальнейшем можно будет использовать повторно при монтаже нового радиатора. Демонтировать радиатор гораздо проще, если трубы тоже будут заменять. В этом случае их просто срезают в подходящем месте. Обычно это место, где система поворачивает к соседям вверху и внизу.

Теперь нужно установить кронштейны, а затем навесить на них новый радиатор. На этом этапе иногда приходится корректировать длину подводящей трубы. Остается восстановить резьбовое соединение

Очень важно правильно выполнить уплотнение. Для этого обычно используют лен или сантехническую нить

Некоторые мастера не рекомендуют использовать на таких соединениях ФУМ-ленту. Уплотнитель наматывают по часовой стрелке таким образом, чтобы он образовал конус, растущий от края резьбы. Затем навинчивают соединительную гайку. Если часть уплотнителя осталась снаружи, это нормально. Но его слой не должен быть слишком толстым.

При таких работах образуется много мусора. Их лучше всего производить во время капительного ремонта, после того, как установлены окна

Чтобы добиться максимальной герметичности, иногда уплотнитель пропитывают краской, после чего навинчивают контргайку. Затем выступающий утеплитель также пропитывают краской. Водоэмульсионный состав для этих целей не подойдет. После высыхания краски развинтить соединение очень сложно.

По окончании подключения с радиатора снимают защитную пленку. Нужно также проверить положение воздухоотводчика. Его отверстие должно быть направлено вверх. Чтобы проверить качество работы, нужно попросить сантехников, чтобы они закачали воду в отопительный контур под давлением.

Пленку, в которую упакован новый радиатор, лучше снимать уже после того, как он установлен, чтобы случайно не повредить покрытие

Это позволит выявить и сразу устранить протечки. Во время эксплуатации не помешает понаблюдать за радиатором первое время, а также проверять состояние соединений, чтобы убедиться, что они не протекают.

Пошаговая инструкция по установке чугунных батарей в квартире

Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.

Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.

Инструменты для монтажа чугунных батарей

Газосварка

Уровень

Набор ключей

Рулетка и карандаш

Перфоратор

Материалы:

  • комплект батарей нужного размера;
  • уплотнитель (лен или лента ФУМ);
  • фурнитура (заглушки, тройники);
  • кран Маевского;
  • терморегулятор;
  • крепежные элементы (кронштейны).
Инструкция по монтажу чугунных батарей

Демонтаж старого радиатора

Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты.

Перед началом монтажа необходимо выполнить разметку под крепления для батареи

Общая схема разметки под кронштейны для радиатора

Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении.
  • Перед началом работы измерьте по диаметру окно, чтобы определить центр установки конструкции. Выполнить это просто, если провести центральную вертикальную и горизонтальную линии. Пересечение этих двух линий должно четко указывать на центр расположения батареи. Не забывайте, что при монтаже следует придерживаться горизонтальности линий. Малейший наклон может стать причиной образования воздушных пробок. Проверьте строительным уровнем.
  • Обмерьте чугунную трубу и сравните этот размер с предполагаемым местом установки. Если трубы отопительного контура не хватает, то ее можно нарастить с помощью сварки либо отрезать.
  • Места под крепления чугунных батарей выбирайте с учетом расположения труб. Они должны быть расположены на одном уровне. Проверяем разметку с точностью совместимости с радиатором.
  • Сделайте разметку на стене расположения будущих кронштейнов.

Монтируем кронштейны и устанавливаем на них батарею

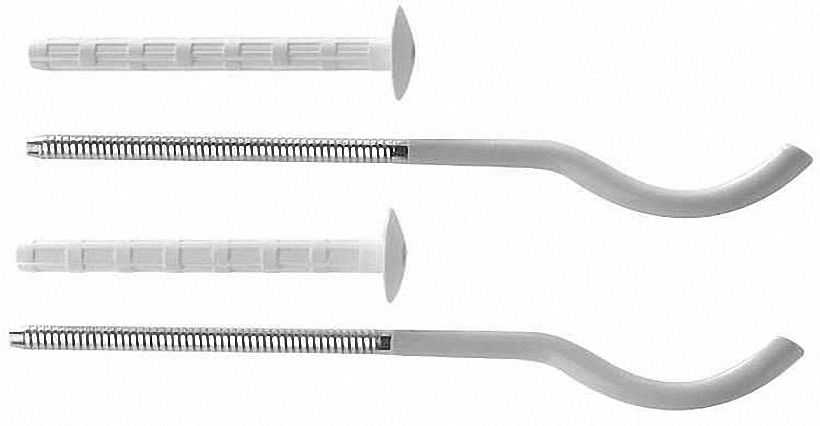

Устанавливаем кронштейны в стену.
  • Дрелью просверлите по разметке отверстия и аккуратно вставьте дюбеля.
  • Вкручиваем держатели. При правильном монтаже, батарея должна жестко упираться на все 4 опоры.
  • Перепроверьте еще раз строительным уровнем, не отклонилась ли линия радиатора. Если все соответствует норме, переходим к следующему шагу.

Подключение батареи

Байпасс

Начинаем подключение радиатора к системе отопления.
  • Отрезанный участок трубы укорачивается на нужную длину с одной стороны, обязательно учитывайте изгиб трубы. А с другой стороны, меняем заглушку на запорный кран. Это в дальнейшем позволит уменьшать или увеличивать количество воды, регулирую температуру.
  • Вентиль прикручиваем к радиатору, используя уплотнительную ленту или паклю. Герметично все закрываем.
  • Открытые концы труб, изгибая, соединяем газовой сваркой, обеспечивая надежное герметичное соединение.
  • Место сварки и изгиба тщательно зачищаем наждачной бумагой.
  • Окрашиваем поверхность батареи.

Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям!

Финальная проверка

Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара.

В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.

Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.

Расположение котла

Нормативная база, которая бы регламентировала монтаж твердотопливного котла в частном доме, до сих пор не разработана. Тем не менее, основные требования к размещению такого оборудования можно почерпнуть в СНиП «Отопление и вентиляция» и СНиП 31-02-2001 «Одноквартирные дома» (для РФ), а также ряда других отдельных актов.

Стоит отметить, что часто упоминаемый в интернете СНиП «Котельные установки» не рассчитан на бытовые приборы невысокой мощности – его требования распространяются на оборудование с мощностью более 360 кВт, а правила установки газового оборудования слишком жесткие.

Исходя из анализа доступной нормативной базы, которая относится к порядку размещения отопительных приборов на дровах, можно выделить следующие советы, как установить твердотопливный котел в доме:

  1. Любой вид твердого топлива, будь то дрова, уголь или пеллеты, создает большое количество пыли. Кроме того, во время работы котла в помещение может попадать различное количество дыма. В связи с этим не рекомендуется устанавливать твердотопливный котел внутри жилых комнат дома. Хотя нормативная база напрямую и не запрещает установку котла твердотопливного котла на территории кухни, коридора или других комнат, за исключением спальни.
  2. Оптимальным вариантом размещения котла на твердом топливе будет оборудованная отдельная или пристроенная к общему дому котельная. Можно также остановиться на технических помещениях в самом доме, подвале, гараже или коридоре с хорошей вентиляцией.
  3. Отопительное оборудование должно быть расположено как можно ближе к внешней стенке, чтобы облегчить работы по выкладке дымохода, не создавать слишком длинный горизонтальный участок или не выводить трубу сквозь перекрытие.
  4. Любой твердотопливный котел нуждается в периодической очистке теплообменника и техническом обслуживании. Поэтому необходимо обеспечить свободный доступ к нему. Для этого спереди оставляют не менее 1 м пространства, а сзади и по бокам – примерно по 60 см, но не менее 25 см.
  5. Запрещено подключение газохода твердотопливного котла к кирпичным вентиляционным ходам внутри стен.

В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стенке, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а сзади должен остаться отступ не менее 25 см.

Самостоятельная установка радиатора по шагам

Планируя работы, следует выбрать схему монтажа радиаторов, получить теоретические навыки, посмотреть видеоурок, подготовить инструменты:

  • пассатижи;
  • ударную дрель или перфоратор;
  • уровень;
  • сверло с победитовой напайкой;
  • рулетку, карандаш;
  • динамометрический ключ для патрубков.

Желательно, чтобы уже при покупке секции были соединены: для их сборки нужен специальный ключ.

Подключение возможно лишь при наличии радиаторной арматуры. Иногда часть соединительных элементов прилагается к прибору, все остальное приобретают самостоятельно. Как правило, монтажный комплект для радиаторов каждой марки универсален и подходит для всех типов. Набор для монтажа содержит:

  • запорные краны и кран Маевского (клапан для выпуска воздуха);
  • заглушку и переходник, прокладки под них;
  • кронштейны с дюбелями;
  • устройства для регулировки температуры: термостаты, термовентили, термостатические головки.

Установка батареи боковым способом выполняется в определенном порядке.

1. Разметка. Для наибольшей теплоотдачи выдерживают следующие параметры:

  • высота над полом – минимум 10 см;
  • расстояние от подоконника – 10-12 см;
  • промежуток между стеной и радиатором – 2-5 см.

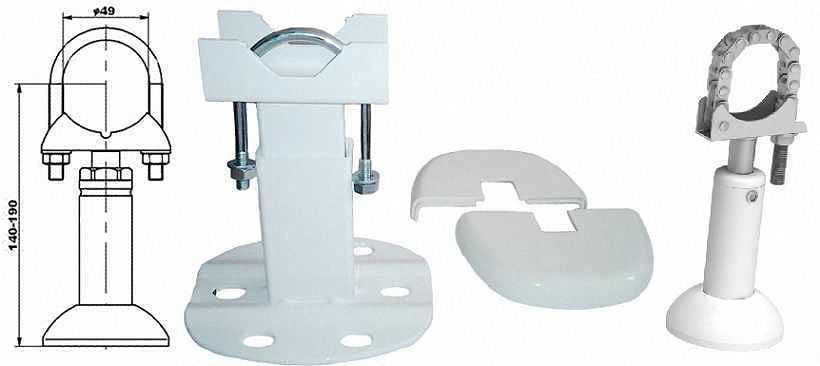

2. Крепление кронштейнов к стене. Для небольшого числа секций (до 8) требуется три точки, в других случаях количество опор увеличивают.

3. Сборка монтажного комплекта, подсоединение крана и клапана для термоголовки, клапана Маевского.

4. Навешивание радиатора – его расположение в горизонтальной плоскости проверяют по уровню.

5. Подсоединение к подающим и обратным трубам.

Нижнее подключение радиатора (к примеру, алюминиевого) столь же просто и производится в той же последовательности. Требуется лишь выяснить при покупке, каков именно выбранный отопительный элемент: право- или левосторонний (от этого зависит установка).

Сколько стоит монтаж радиатора

Если для крепления выбрана диагональная схема, то лучше воспользоваться услугами специалистов. Этот способ требует теоретических знаний и практических умений, чтобы достичь равномерного распределения теплоносителя. Цена на установку отопительных радиаторов в квартире определяется их количеством: монтаж единицы в среднем стоит до 5 000, от двух и более – около 4 000 рублей. Если радиатор ставят на готовую подводку, процедура обходится заказчику в 2 500.

https://youtube.com/watch?v=3BaaUUG4JZE

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

  1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
  2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

Двух и однотрубная системы

  • Установить однотрубную систему с боковым подключением.
  • Провести монтаж двухтрубной системы с диагональным подключением.
  • Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура

Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

Подготовительные работы

Итак, радиатор приобретен, способ обвязки выбран, закуплена вся необходимая арматура. Следующий шаг – проведение подготовки к монтажу. Прежде всего, стена, на которую будет крепиться батарея, должна быть максимально выровнена. Ниже подоконника (примерно на 110-120 мм) чертится линия. Она будет служить опорой при размещении радиатора, поэтому нужно не забыть придать ей уклон (если есть такая необходимость).

В зависимости от веса и материала радиатора закрепляются крепежные кронштейны. Они могут вворачиваться в стену или пол. Напольную установку обычно выбирают, если в доме стены недостаточно прочны (к примеру, в домах, построенных по канадской технологии). При настенной установке используют крюки или кронштейны. Напольная установка делается либо на собственные ножки (если радиатор ими снабжен), либо на специальные кронштейны с регулируемой или стандартной высотой. Для того чтобы узнать как выгнать воздух из системы отопления своими руками читайте в этой статье.

Разметка стен

Установка батарей в деревянном доме (впрочем, как и в любом другом) начинается с разметки стен, в соответствии с которой на следующих этапах работы будут монтироваться отопительные приборы. Если в доме устанавливается система с естественной циркуляцией теплоносителя, то трубопровод должен иметь постоянный наклон не менее 6 градусов по ходу тока воды. Несоблюдение этого правила обязательно приведет к появлению воздушных пробок, а в худшем случае – не позволит системе функционировать. Для систем с принудительной циркуляции это правило не имеет значения.

На стену нужно нанести разметку, по которой будут устанавливаться кронштейны для радиаторов. Устанавливать радиаторы вплотную к стене нельзя – расстояние между ними должно составлять около 5-10 см. От пола радиатор нужно удалить хотя бы на 10 см, а от подоконника – на 8 см. Разметка выполняется по уровню карандашом. При выполнении разметки нужно учитывать ширину секций радиаторов, чтобы установленные держатели находились строго между секциями.

За радиаторами желательно установить фольгированный материал, который будет выполнять функции отражателя тепла. При наличии зазора хотя бы в 3 см между этим материалом и радиатором удается существенно повысить эффективность радиатора и снизить тепловые потери.

Когда разметка завершена, в соответствии с ней высверливаются отверстия необходимых размеров. Дюбели забиваются молотком, после чего кронштейны крепятся при помощи саморезов. Чтобы упростить себе работу, можно приобрести специальные держатели для батарей, оснащенные резьбой, позволяющей вкручивать их прямо в дюбель.

Как установить радиатор отопления

Вешать радиатор отопления на стену или в нишу, нужно уже после того, как поверхность полностью зашпаклёвана. Однако для этого заранее должны быть выведены из стены или ниши подключения для радиаторов. В зависимости от типа подключения отопительных батарей, это могут быть как хромированные трубки, так и просто металлопластиковые или пластиковые трубы.

Чтобы установить радиатор отопления на стену, сначала следует правильно произвести разметочные работы. Для этого потребуется, прежде всего:

  • Рулетка и строительный уровень;
  • Карандаш;
  • Длинное правило или кусок ровного профиля;

Перед установкой радиатора отопления своими руками, в обязательном порядке нужно определиться с его высотой, а также с тем, как будет висеть радиатор, в нише или под окном. По правилам в нишах радиаторы отопления устанавливаются по центру, а под окнами на оборот, как можно ниже от пола. Если говорить о высоте радиатора отопления, на которой он должен быть установлен, то это расстояние не превышает 15 см, от чистового напольного покрытия.

После того как со всеми вышеперечисленными вопросами закончено, можно вешать радиатор отопления на стену. Первое что нужно сделать, это измерить расстояние от откосов окна или краёв ниши. Полученный размер необходимо разделить напополам. Делать это нужно для того, чтобы найти центр.

Затем от полученной разметки чертиться вертикальная линия, от которой и будет выполняться дальнейшая разметка для установки радиатора отопления. В зависимости от вида отопительного прибора, установка его на стену может быть различной, и это касается не только размеров между крепёжными элементами.

Как повесить алюминиевый радиатор на стену

Чтобы повесить алюминиевый радиатор на стену, нужно с каждого края радиатора отступить на две секции к середине. Таким образом, будет видно, между какими именно секциями будут установлены крепления для фиксации алюминиевого радиатор на стену.

Затем следует замерить расстояние от мест установки крепежей, после чего перенести их на стену. По полученным меткам делаются отверстия в стене для установки дюбелей в них и последующего монтажа крепёжных элементов радиатора отопления.

Как повесить металлический радиатор на стену

Панельные радиаторы отопления (металлические) повесить на стену можно немного по другой схеме. Изначально всё происходит, как и на первом этапе установки алюминиевого радиатора отопления. Нужно найти центр под окном, а затем определиться с высотой установки радиатора от пола.

Крепёжные элементы металлического радиатора отопления приварены к тыльной его стороне. Поэтому размеры при установке радиатора на стену здесь фиксированные, их нельзя увеличить или уменьшить как, например, при установке алюминиевого радиатора на одну или две секции в середину или к краям.

К тому же, для установки металлического радиатора на стену применяются не такие длинные крючки, а небольшие крепёжные элементы. Следует сначала замерить расстояние от середины крепёжных элементов на металлическом радиаторе, а затем перенести их на стену и произвести установку отопительного радиатора своими руками.

Как повесить радиатор отопления на гипсокартон

Следует знать, что при установке радиатора отопления нужно учитывать материал, из которого изготовлена стена, на которую будет вешаться радиатор отопления.

Часто бывает так, что бур при сверлении попадает в кирпичный шов, а дюбель после этого не хочет нормально держаться в отверстии. В таком случае можно пойти двумя путями: повесить радиатор отопления выше или ниже или заделать получившееся отверстие шпаклёвкой, после чего заново попытаться просверлить новое отверстие.

На стену из гипсокартона радиатор отопления вешается совсем по-другому. Здесь нет привычных саморезов и пластмассовых дюбелей. Для того чтобы повесить радиатор на гипсокартонную стену необходимо приобрести специальные крепежи (моли).
