Шаровой кран

Разновидности шаровых полнопроходных кранов

Кран шаровой запорно-регулирующий полнопроходной может иметь различные конфигурации и отличаться по материалу изготовления, варианту монтажа, виду привода, а также по форме ручки, с помощью которой производится регулировка вентиля во время эксплуатации. Изделия имеют широкий диапазон размеров.

Изготавливаются полнопроходные вентили из разных сплавов металлов. Рассмотрим основные из них:

латунь;
бронза;
нержавейка;
углеродистая сталь.

Для изготовления кранов используются металлы и полимеры, наиболее прочным материалом является сталь

В зависимости от конструктивных отличий подбирается необходимый вариант монтажа изделия на трубопровод. На сегодняшний день существует 4 основные конфигурации полнопроходных приспособлений:

Муфтовые. Такие изделия имеют резьбу и применяются преимущественно в городских водопроводных коммуникациях. Резьба в таких устройствах может быть двух типов, в зависимости от формы: цилиндрическая и коническая.

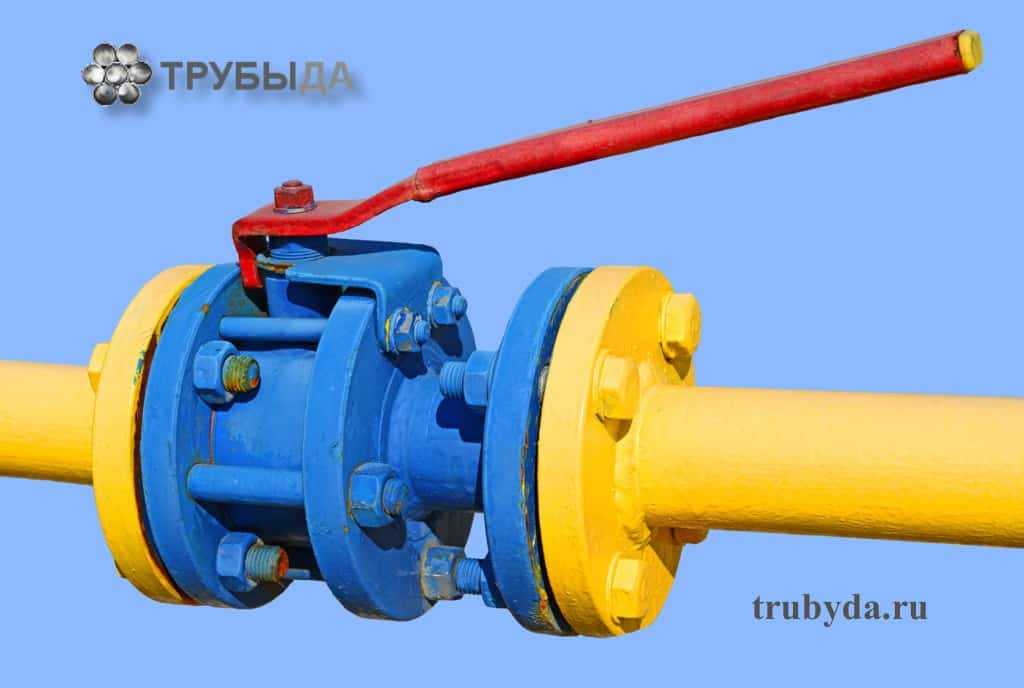

Фланцевые. Фланцевые шаровые полнопроходные краны используются для коммуникаций, которые отличаются большими габаритами. Основное преимущество этих изделий заключается в том, что они являются быстроразборными. Фланцевый вентиль также используется, если сварка в помещении, которое содержит коммуникацию, запрещена. Фланцевый вентиль является удобным и используется преимущественно на производственных предприятиях.
Комбинированные. Основное преимущество таких устройств — универсальность. Применяются комбинированные модели в разных трубопроводных коммуникациях и могут одновременно снабжаться фланцем с одной стороны, а с другой — резьбой. Возможны и другие комбинации.
Сварные. Такие устройства монтируются на трубопроводную конструкцию посредством сварки и применяются в случае, если необходимо создать прочное соединение в ответственной или труднодоступной точке системы.

Механизм шаровых полнопроходных вентилей приводится в действие за счёт привода. Такие устройства могут оснащаться следующими разновидностями приводов:

гидравлический;
электрический;
пневматический.

Компактная ручка — «бабочка» позволяет управлять краном в ограниченном пространстве

Поворотная ручка таких устройств может быть выполнена в двух вариациях:

бабочка;
рычаг.

Из каких материалов изготавливают шаровые краны для водопровода

Для изготовления современных шаровых кранов для водопровода применяются сталь, латунь, полиэтилен и ряд других материалов. Например, если мы сравним кран из силумина с краном из латуни, то обнаружим, что первый гораздо легче. Не стоит отдавать предпочтение силуминовому крану, так как этот материал очень хрупкий и такой кран не прослужит долго. Выбирая устройство, стоит учитывать, какой шаровой кран будет лучше для водопровода.

Латунные шаровые краны

Лучшие шаровые краны для водопровода бытового использования выполнены из латуни. Они производятся двумя способами:

отливкой в пресс-формах;
ковкой механическим прессом.

При этом кованые краны будут более надежными, и, следовательно, более дорогими. Более высокая надежность кованых шаровых кранов для водопровода обеспечивается тем, что при ковке количество воздушных полостей в корпусе сведено к минимуму.

Так как латунь включает в себя некоторые составляющие с разным электрохимическим потенциалом, то для предотвращения коррозии ее покрывают защитным слоем.

Важно помнить, что латунные шаровые краны не должны применяться там, где температура рабочего материала в трубопроводе превышает +150 °С. При таких температурах и выше в латуни начинают образовываться микрополости, что повышает ее хрупкость и снижает надежность крана

Стальные устройства

Шаровые краны из стали широко распространены в трубопроводах промышленного назначения. Благодаря своей прочности, стальные шаровые краны могут пропускать предельно нагретые жидкости и даже пар. Также этот тип шарового крана может работать в системах с высоким давлением или напором.

Пластиковые шаровые краны для водопровода

Шаровые краны для водопровода данного типа изготавливаются из полипропилена или полиэтилена различных модификаций. Эти материалы невосприимчивы к химической, кислородной и электрохимической коррозии, что делает их незаменимыми в трубопроводах, по которым подаются агрессивные жидкости.

Но имеют полимерные шаровые краны и недостатки, главным из которых является неустойчивость к высоким температурам. Таким образом, пластиковые шаровые краны не подходят для использования в отопительных системах и в горячем водопроводе.

Читайте материал по теме: Шаровые краны оптом: критерии выбора изделия и поставщика

Задвижки

Данный тип запорной арматуры более прост в конструкции. Вы наверняка видели, и этим задвижку легко отличить от крана, «колесо» расположенное сверху устройства. Называется это колесо привод и им может быть маховик, редуктор или устройство–автомат.

Вращение маховика задвижки начинает вращать шток отделённый от воды сальником. Вращение штока по резьбе заставляет двигаться вниз затвору.

Плавность процесса перекрытия/открытия воды позволяет использовать задвижки не только для перекрытия потоков воды, но и для регулирования потоков

Это важное отличие задвижки от шарового крана, возможно принципиально влияющее на ответ вопроса: Что выбрать шаровый кран или задвижка

Однако нужно отметить, что наличие большего количество уплотнителей в устройстве задвижки делает менее долго эксплуатируемой. Однако любую задвижку можно починить, без демонтажа.

Уход за шаровым краном

Перед тем, как установить кран на своё место, рекомендуется смазать запорный шар снаружи литолом. Можно использовать и другую смазку на такой же основе. Затем нужно провернуть кран несколько раз, чтобы смазка попала на внутреннюю часть корпуса механизма. Подобная смазка не вступает в реакцию с водой, поэтому не смывается потоком, но смазывать всё же следует тонким слоем.

Если кран ставить для пищевых нужд, смазку нужно подбирать соответствующую с пищевым допуском.

Раз в полгода кран следует несколько раз проворачивать в положение «открыто», «закрыто». Делать это нужно аккуратно, чтобы не сорвать запорный механизм, ведь нередко в седельном узле накапливаются всевозможные отложения.

Подобные действия помогут обеспечить более продолжительную службу крана.

Также не рекомендуется покупать дешёвые механизмы, ведь срок их службы будет значительно ниже.

Особенности устройства и назначение

Конструкция шарового крана чрезвычайно проста и в то же время эффективна. Внутрь металлического или пластикового корпуса (седла) помещается затвор, выполненный в виде шара со сквозным отверстием. Размер отверстия соответствует габаритам входа и выхода устройства.

Шаровый элемент жестко соединяется с рукояткой, и поворачивается вслед за ее вращением. Если шар располагается в открытом состоянии (ось отверстия проходит параллельно оси корпуса), поток жидкости или газа проходит через устройство беспрепятственно, не испытывая гидравлического сопротивления. При повороте на 90°, шар разворачивается глухой стенкой по направлению к потоку рабочей среды, при этом подача носителя полностью прекращается. Поворот на меньший угол дает возможность регулировать интенсивность прохода рабочей среды.

Специалисты отмечают следующие достоинства таких устройств:

Сравнительно небольшие габариты.
Малый вес.
Возможность работы при любой ориентации в пространстве.
Отличные показатели герметичности.
Выгодное соотношение цены и качества.

Существуют и некоторые недостатки:

Для поворота крана на 90° требуется высокий крутящий момент.
При быстром открывании крана в некоторых моделях присутствует вероятность возникновения гидроудара.
Чтобы шаровый элемент не «залип» и не утратил герметичность, кран желательно открывать и закрывать хотя бы раз в неделю.

Это интересно: Как осуществляется сепарация нефти? (видео)

Преимущества латунных шаровых кранов

Рассматривая преимущества латунных шаровых конструкций перед обычными штоковыми кранами первое что бросается в глаза так это небольшой корпус изделия. Дело в том, что по сравнению с массивными штоковыми устройствами, имеющим переход от впускного патрубка к рабочему проходу у шаровых конструкций он имеет минимальный размер — всего на несколько миллиметров больше наружного диаметра трубы.

Положительные стороны крана:

Простоту конструкции;
Надежность и герметичность перекрытия потока;
Отсутствие риска самостоятельного открытия крана под давлением внутри трубопровода;
Небольшой участок металла, имеющего контакт с рабочей средой;
Инертность латуни и возможность использования ее как с жидкостями, так и с газообразными веществами;
Удобство управления;
Большой ресурс использования в самом высоком режиме эксплуатации;
Малый вес и размеры;
Доступная цена и привлекательный дизайн;
Отсутствие необходимости постоянного обслуживания и ремонта.

Недостатки шаровых вентилей

Из-за специфики конструкции шаровая запорная арматура имеет существенные ограничения в монтаже и применении – подобные механизмы эффективно и безопасно могут функционировать в рабочей среде с температурой не выше 200˚С;
Вентили с консольной закрывающей рукояткой имеют так называемую «мертвую зону» при повороте, что не всегда удобно при установке оборудования в ограниченном пространстве. Избежать этого неудобства поможет использование устройства с ручкой типа «баттерфляй»;
Вода в трубопроводе холодного или горячего водоснабжения не может быть идеально чистой, и содержит всевозможные примеси. Чаще всего это минеральные соли, ржавчина и окалин от сварки. Этот мусор и отложения начинают накапливаться в камере механизма, если вентилем долго не пользовались. В результате при попытке открыть или закрыть устройство ручка может сломаться, так как налет внутри крана не даст шару провернуться вокруг своей оси. Предотвратить эту неприятность просто – раз в 2-3 месяца проворачивайте ручку, чтобы она не зашлаковалась;
Самое распространенное явление после некоторого времени эксплуатации – вода протекает даже при закрытом механизме. Это значит, что поверхность шара покрылась солями или в камеру попала ржавчина. В этом случае устройство разбирают, чистят, меняют прокладки и сальники;
Гарантии производителя не всегда являются залогом качества, но само изделие в магазине не проверишь в рабочих условиях. Скорое появление течи в новой арматуре часто появляется из-за плохого качества материала сальника. Замена сальника решает проблему, но лучше шаровые механизмы эксплуатировать при плюсовых температурах, не допуская их переохлаждения, чтобы сальник не деформировался от перепадов температуры. Кроме того, при замерзании корпуса его может просто разорвать.

Как выбрать качественный кран

Перед покупкой смесителя необходимо выписать технические параметры трубопровода, на который он будет устанавливаться: максимальное рабочее давление и диаметр труб в месте установки

И главное, на что нужно обращать внимание при выборе арматуры – эти два параметра. Потому что если они не будут совпадать у труб и смесителя, установить устройство не удастся

Кроме этого, есть и другие рекомендации по выбору качественного крана вообще и шарового латунного в частности:

Перед покупкой необходимо осмотреть и ощупать смеситель: шероховатости, царапины на хромированном покрытии, неровности краев излива и узлов соединения говорят о низком качестве используемых материалов, производственном браке
Такой кран имеет низкую прочность, будет пропускать воду и быстро придет в негодность.
Выбирая изделие, важно обращать внимание на наличие технической документации и указание фирмы-производителя. Известные фирмы перед выпуском продукции в продажу, проводят оценку качества, поэтому брак хоть и вероятен, но встречается редко
В документации обычно указываются использованные материалы и способ изготовления

Для бытового использования подходят латунные краны, предпочтительно – изготовленные методом ковки или горячей штамповки.

Дешевые краны, продаваемые под видом латунных, нередко оказываются изготовленными из цинка и алюминия. Достаточно сравнить несколько кранов, взвесив их в руке – самый легкий либо выполнен некачественно и имеет воздушные полости или тонкие стенки, либо сделан из цинково-алюминиевого сплава. Однако сравнивать нужно только корпус крана без вентилей, которые сами по себе могут иметь большой вес.
Кран из латуни обычно покрыт защитным слоем хрома, поэтому имеет стальной оттенок. Чтобы удостовериться, что корпус действительно латунный, следует посмотреть на неокрашенные участки, обычно это соединительные патрубки – они должны иметь золотисто-желтый цвет.
Форма носика-водоизлива выбирается в соответствии с функционалом смесителя: для умывальника в ванной комнате подойдет кран с цельным корпусом и небольшим изливом, для ванны – с краном и душевым шлангом и переключателем, для кухонной раковины – поворачивающийся в горизонтальной плоскости кран или кран-кронштейн.

На что еще обратить внимание

Запорная арматура из силумина отличается скромной ценой и повышенной хрупкостью. Купить силуминовый кран — значит выбросить деньги на ветер.
При монтаже трубопровода вплотную к стене следует подбирать запорную арматуру с ручкой бабочкой. В отличие от длинного рычага, она не упрется в стену и не помешает управлению устройством.
При необходимости контроля давления трубопровода с помощью показывающего манометра, применяют двух или трехходовые шаровые краны, позволяющие увеличить ресурс манометра, поскольку давление среды подается на прибор только при необходимости сделать очередное наблюдение.
Прежде, чем оплатить покупку, несколько раз откройте и закройте затвор, проверьте насколько легко ходит яблоко. Тугой ход запорного органа затрудняет нормальную эксплуатацию устройства.
Лучше выбирать вариант. Имеющий расширенный набор функций: встроенный фильтр, кучка со встроенным термометром или дренажный патрубок для слива воды в зимнее время (если это поливочный кран).
Для полива огорода лучше выбирать угловой кран для шланга. Специальная насадка – ерш, позволяет легко присоединить резинотканевый или пластиковый рукав насадке и надежно зафиксировать его хомутом. Этот же вариант станет идеальным при обвязке стиральной машины.

На что обратить внимание при приобретении и установке шарового крана

При подборе запорной арматуры рекомендуется предварительно составить четкое представление о таких параметрах, связанных с ее последующей эксплуатацией:

сечении труб в трубопроводной системе;
возможности возникновения гидравлических ударов, которые будут воздействовать на шаровый кран;
типе и агрессивности рабочей среды, с которой придется контактировать затворной пробке (шару);
качестве корпуса крана, которое обеспечит беспроблемность работы.

Краны отечественных производителей маркируются согласно ГОСТам

Отечественные производители (как и прочие, работающие на постсоветском пространстве) маркируют запорную арматуру согласно ГОСТам. Продукция зарубежных компаний снабжена стандартным метрическим обозначением, соответствующего условному диаметру трубы.

Металлические изделия заметно тяжелее пластиковых, разницу несложно определить, просто подержав устройство в руке. Блестящее затворное устройство – признак качества, блеск обретается вследствие дорогостоящего опыления латуни никелем или хромом.

Самостоятельно шаровый кран устанавливается при помощи следующих способов:

Фланцевого. При фланцевой установке плоские кольца с отверстиями для болтов накладываются по обе стороны крана на болты. Затягиванием болтов достигается стыковка и последующая фиксация.
Резьбового. Запорное устройство устанавливается по нанесенной резьбе.
Сварного. Запорная арматура приваривается к определенному участку трубопровода. Надежность соединения несомненна, но осложняется проведение ремонта или демонтажа.

Отличия от неполнопроходных и сферы использования

Полнопроходные устройства имеют отверстие в шаровом элементе, через которое проходит рабочая среда коммуникации. Размеры пропускного отверстия в таких устройствах чаще всего равняются показателю сечения вентиля или максимально приближены к нему. Габариты пропускного отверстия ещё называют эффективным диаметром. Таким образом, вентиль, с обозначением DN 50 будет иметь отверстие в шаровом элементе, диаметр которого равен 50 мм.

Подобная конструкция полнопроходного вентиля значительно увеличивает его пропускную способность по сравнению с неполнопроходными аналогами. Ещё одним важным показателем, который влияет на выбор смесителя для установки, является коэффициент гидравлического сопротивления. У полнопроходных устройств этот коэффициент ниже, чем у неполнопроходных, что является преимуществом. За счёт своих преимуществ полнопроходные устройства являются более привлекательными, однако, с финансовой точки зрения, они менее выгодны.

Полнопроходные краны отличаются более длительным сроком службы, чем неполнопроходные

Такие изделия применяются в следующих трубопроводных конструкциях:

водопроводы;
газо- и нефтепроводы;
паропроводы;
тепловые сети;
технические трубопроводы на производствах.

Технология монтажа полипропиленовых кранов

Все краны из полипропилена устанавливаются на пластиковые трубопроводы посредством раструбной сварки. Также существуют переходные изделия для стыковки полимерных и металлических труб, один патрубок которых имеет резьбовое соединение, второй – раструбное.

Для проведения работ вам потребуются следующие инструменты:

ножницы для обрезки пластиковых труб;
фаскосниматель;
калибратор;
паяльник.

Используемый паяльник должен комплектоваться нагревательными насадками, соответствующими диаметром размеру ППР крана и трубы. На рынке широко представлены изделия для бытовой эксплуатации с насадками 16, 20, 25, 32 и 40 мм, стоимость которых варьируется в пределах 2-10 тыс. рублей.

Пайка полипропиленовых изделий

Установка крана выполняется по следующей технологии:

Паяльник включается в сеть и нагревается до рабочей температура, которая для полипропилена составляет 240-260 градусов.
Пока нагревается паяльник выполняется подготовка стыкующихся труб – изделие обрезается ножницами, с помощью калибратора устраняется возникшая при обрезке овальность, фаскоснимателем удаляются присутствующие на срезе заусеницы.
Патрубок крана и труба надеваются на насадки паяльника. Время нагрева зависит от диаметра изделий: для 15 мм – 5 сек, 20 и 25 мм – 7 сек, 32 мм – 8 сек, 40 мм – 12 сек.
По истечению заданного времени кран и труба снимаются с паяльника и стыкуются между собой. Труба вводится в раструб крана до упора и в таком положении неподвижно фиксируется до наступления отвердевания пластика (2-4 минуты).

Аналогичным образом с трубопроводом соединяется противоположный патрубок крана. Учитывайте, что охлаждать спаянный стык в холодной воде нельзя – он должен остыть при комнатной температуре.

При проведении сварочных работ чаще всего допускаются следующие ошибки:

контактирующие поверхности труб и крана не очищаются от загрязнений, что приводит к ухудшению качества соединения;
неправильное позиционирование соединяемых элементов – после стыковки расплавленных конструкций у вас есть лишь несколько секунд, чтобы правильно разместить их по отношению друг к другу, прежде чем полипропилен начнет затвердевать;
оплывы, которые образует выдавленный из стыка расплавленный пластик необходимо удалять после отвердевания соединения, делая это сразу же после стыковки вы можете деформировать конструкцию;
трубу необходимо вдавливать в торец фитинга до упора, в противном случае между упорным торцом внутри корпуса крана и срезом трубы образуется зазор, снижающий долговечность соединения;
усилия, прикладываемые при вдавливании, должны быть умеренными – если приложить чрезмерно сильную нагрузку может образоваться внутренний оплыв, уменьшающий патрубок пропускного отверстия крана.

Полипропиленовые трубы стали неотъемлемой частью инженерных сетей. В самом деле, эти изделия отвечают всем требованиям, которые предъявляют к ним. А именно их просто монтировать, возможность изменения формы. Благодаря этому свойству их можно прокладывать в самых сложных местах.Для сборки трубопроводных систем из полипропилена используют арматуру, выполненную из такого же материала. Кроме соединительных деталей (фитингов) применяют и кран полипропиленовый.

Разновидности полнопроходных кранов

Классификация кранов может быть произведена по нескольким признакам, которые рекомендуется учитывать при выборе запорной арматуры. К ним относятся:

материал изготовления;
способ установки.

Выбор материала изготовления

Основными материалами, из которых изготавливают полнопроходные шаровые краны, являются:

латунь. Латунный кран отличается невысокой стоимостью, устойчивостью к механическим воздействиям, разнообразием моделей, что обуславливает его широкое применение, особенно в бытовой сфере. Однако такую арматуру не рекомендуется использовать на трубопроводах, предназначенных для перегонки нефти и иных горюче-смазочных материалов, а также для различных сред с температурой более 200°С, так как может возникнуть негативное взаимодействие, и как следствие, низкая эффективность работы устройства;

Полнопроходной шаровый кран, изготовленный из латуни

углеродистая сталь. Такая арматура отличается разнообразием, устойчивостью к механическим воздействиям и возможностью выдерживания больших температур. Из недостатков можно отметить нестабильность работы при низких температурах (менее 40°С), снижение срока использования на трубопроводах холодной воды и агрессивных сред;
нержавеющая сталь. Арматура из данного материала является наиболее универсальной, но отличается высокой стоимостью;

Шаровый кран с полным проходом из стали

пластик. Краны могут быть установлены исключительно на трубопроводах, изготовленных из аналогичных материалов. По качеству арматура близка к параметрам латунных изделий.

Шаровый полнопроходной кран из пластика

По заказу пользователя краны могут быть изготовлены из бронзы, меди и иных аналогичных сплавов. При отличных технических параметрах такая арматура отличается высокой стоимостью.

Разновидности шаровых муфтовых кранов

Как и любой механизм, подобная запорная арматура может быть различной. Одни из видов более распространены в быту, другие применяют реже, однако рассмотреть стоит все для получения читателем более подробной информации. Основными критериями, по которым делят шаровые муфтовые краны, можно назвать:

резьбовые разъёмы;
пропускная способность;
тип запорного механизма;
способ управления;
материал изготовления.

Очень неприятная ситуация, при которой без полного отключения магистрали не обойтисьФОТО: proektooo.ru

Резьбовые разъёмы и их типы

Резьбовые разъёмы используются для соединения крана с трубой и включения его в систему. Они могут быть трёх видов:

наружные – на муфтовый шаровой кран с обеих сторон наворачивается гайка, расположенная на трубе. Для уплотнения здесь используется паронитовая, резиновая или силиконовая прокладка;
внутренние – резьба расположена в теле крана. При этом он наворачивается на наружную резьбу трубы, а уплотнение производится при помощи льна или ленты ФУМ;
комбинированные – здесь имеется оба предыдущих варианта, расположенные по разным сторонам.

Шаровой кран с наружной резьбой под гайкуФОТО: fantasticbook.ru

Пропускная способность запорной арматуры

По этому параметру шаровые краны можно также разделить на три категории – полнопроходные, непроходные и редуцированные.

Полнопроходной механизм обеспечивает поток среды практически без потерь давления. Диаметр отверстия в шаре здесь может быть чуть меньше размера трубы (от 1 до 10 %). Применяются в системах, где нет необходимости снижения давления потока.
Непроходные краны имеют входное отверстие на 30-60 % больше, чем выходное, что значительно снижает давление потока.
Редуцированные, или стандартнопроходные изделия позволяют незначительно снизить давление выходного потока, в пределах 10-30 %.

Полнопроходной кран с насадкой, превращающей его в редуцированныйФОТО: termoros-spb.ru

Запорный механизм и его разновидности

Этот параметр не особо важен для домашнего мастера, однако не рассмотреть его, хотя бы поверхностно, тоже нельзя. Здесь выделяют 2 типа.

Плавающий шар – конструкция применима лишь в системах низкого давления и может иметь довольно большой диаметр, вплоть до 200 мм.
Шар на опорах – именно этот механизм используется в кранах бытового назначения, как в системах водоснабжения, так и для перекрывания газовых магистралей в частных домах и квартирах.

Проблема подобных кранов в ломкости тонких стенок – его нельзя перетягиватьФОТО: termoros-spb.ru

Разделение арматуры по типу управления

Для бытового использования чаще всего применяется вентильный кран, позволяющий плавно регулировать скорость потока. Помимо него стоит отметить консольные механизмы, которые способны лишь к грубой регулировке, и краны с электронной регулировкой, применяемые для автоматического управления.

Материалы изготовления запорной арматуры

Для изготовления каждой детали шаровых водопроводных и газовых муфтовых кранов используются различные материалы, а именно

корпуса изготавливают из чугуна, латуни, бронзы или полипропилена;
для шарового элемента используют латунь, хром и сталь;
уплотнитель может быть тефлоновым или фторопластовым;
вентили – полипропиленовые, стальные, латунные.

Применение того или иного материала обуславливается особенностями использования. Наиболее распространённый материал (латунь), обладает высокими антикоррозийными и прочностными характеристиками, сталь значительно крепче, но подвержена коррозии. Что касается полипропилена то, несмотря на его малую прочность, ему не может навредить влажность, а стоимость его очень мала.

Многие считают такие краны стальными, но это лишь покрытие латуниФОТО: engineers.com.ua

Виды шаровых кранов

Запорные узлы различают по нескольким параметрам.

По способу прохода транспортируемого материала различают:

полнопроходные;
редуцированные (стандартнопроходные).

У полнопроходных шаровых кранов отверстие в шаре, корпусе узла и трубе имеет одинаковый диаметр.

Стандартнопроходные имеют отверстие в шаре на один типоразмер больше, чем в трубе и корпусе. Это предохраняет от динамического удара при закрывании, позволяет смешивать жидкость с разных источников. Например, шарнирный шаровый смеситель для ванны и кухни с одной рукояткой, регулирующей подачу горячей и холодной воды, их соотношение.

По способы монтажа в систему различают следующие типы кранов:

муфтовые;
фланцевые;
под приварку.

Муфтовыми называют шаровые резьбовые краны, которые накручиваются непосредственно на металлическую трубу или переходник в случае пластикового трубопровода. Широко применяются при монтаже бытовых систем водопровода, отопления. Систему легко собрать своими руками.

Фланцевые фитинги подходят для трубопроводов большого диаметра, работающего под большим давлением. Приварные отличаются малыми размерами. Их устанавливают в системы, с высокими требованиями к герметичности.

По назначению и рабочей среде различают газовые вентили, для холодной и горячей воды, паровые, кислотоустойчивые. Корпус узла может быть цельным или разборным.

Шаровые краны устанавливают не только на домашние системы. Их монтируют на нефте- и газопроводы большого диаметра. Вручную такие вентиля не покрутишь. Да и расстояние между ними может быть в несколько км. Поэтому возможны различные способы управления:

ручной;
с редуктором;
с электроприводом;
гидравлический;
пневматический.

Редуктор увеличивает приложенную силу и позволяет вручную закрыть большой вентиль или плавно регулировать подачу транспортируемого вещества. Электродвигатель может управляться на расстоянии. Электропиривод может устанавливаться на трубопроводы большого сечения, а также для дистанционного управления.

Шаровые изделия различают по материалу корпуса:

латунные для газа и воды бытовых систем;
стальные самые дешевые;
из нержавейки практичные;
чугунные кислотостойкие;
полипропиленовые для пластиковых трубопроводов.

Шаровый кран под фланец

Виды шаровых кранов

Запорные узлы различают по нескольким параметрам.

По способу прохода транспортируемого материала различают:

полнопроходные;
редуцированные (стандартнопроходные).

У полнопроходных шаровых кранов отверстие в шаре, корпусе узла и трубе имеет одинаковый диаметр.

По способы монтажа в систему различают следующие типы кранов:

муфтовые;
фланцевые;
под приварку.

ручной;
с редуктором;
с электроприводом;
гидравлический;
пневматический.

Шаровые изделия различают по материалу корпуса:

латунные для газа и воды бытовых систем;
стальные самые дешевые;
из нержавейки практичные;
чугунные кислотостойкие;
полипропиленовые для пластиковых трубопроводов.

Шаровый кран под фланец

Краны шаровые латунные муфтовые

Выполняются из кованой латуни, рекомендуются для установки на трубопроводах малого диаметра. При появлении протечек, достаточно подтянуть гайку, прижав тефлоновое сальниковое уплотнение. Эксплуатационный ресурс рассчитан на двадцать тысяч циклов открытия-закрытия.

Латунное устройство отличается такими эксплуатационными качествами:

долговечностью и надежностью, отсутствием необходимости в смазке, техническом, обслуживании, ремонте;
герметичностью, исключающей утечки;
возможностью установки в любом положении;
повышенной травматической безопасностью рукоятки;
пригодностью к работе при рабочем давлении до 1,6 Мпа и температуре до +150º С.

Муфтовые краны устанавливаются на трубы малого диаметра, в основном, в бытовых условиях
