Пескоуловитель, песколовка и пескоулавливатель для бетонных лотков мк жби

Процесс и специфика установки ливнёвки

Правила возведения ливнёвки похожи на те, которые применяют при установке обычных водостоков. Однако если в доме нет водосточной трубопроводной системы, её надо установить.

Сооружение кровельной составляющей

При установке водостока владельцы домов выполняют такие действия:

в перекрытиях дома делают отверстия для водосборников. После монтажа и установки на битуме дождеприёмников места их примыкания к ливнёвке тщательно герметизируют;
затем, устанавливают водосточные трубки и стояки;
элементы водосточной трубопроводной системы хомутами прикрепляют к коттеджу или дачному сооружению;
по завершении работ, устанавливают лотки — при монтаже водостока линейного типа или трубки отвода воды, если водосточную трубопроводную систему монтируют по точечной схеме.

Сток воды с кровли

Установка подземной части

После составления плана ливнёвки — с учётом уклонов и конкретной глубины установки каналов, установленной в той или иной области РФ, — делают траншею.

Если нужно сделать утепление трубопровода — геотекстилем и щебнем, или требуется соорудить песчаную подушку, в плане по монтажу подземной части канализации также учитывают мощность элементов ливнёвки.

Далее, выполняют такие действия:

перед началом монтажных работ делается трамбовка дна траншеи. При этом из траншеи убирают крупные камни, ямки от которых впоследствии засыпают грунтом;
на дно кладут песчаную подушку, толщина которой равна 20 см;
в итоге получается котлован, в котором устанавливают коллектор. В качестве коллектора применяют купленную заранее ёмкость из пластика. Однако, колодец-коллектор можно сделать своими руками — достаточно залить бетонный раствор в заранее подготовленную опалубку;
далее, в канавки кладут трубки, которые с помощью фитинговых трубопроводных элементов соединяют в 1 систему;
затем, на прямые 10-метровые ветви ливнёвки ставят смотровые колодцы;
в точках соединения коллекторов-водосборников и трубопровода ставят пескоуловители;
в итоге все элементы ливнёвки соединяют в 1 цепь. При этом места соединения таких элементов тщательно герметизируют.

Перед засыпкой траншеи проводят проверку её работоспособности — заливают в неё воду.

Если при тестировании траншеи слабых мест не обнаружено, то после проведённого теста закапывают установленную в траншею трубопроводную систему, засыпая её грунтом. Также в подобной ситуации на ливнёвку ставят желоба и водоотводные лотки с решётками.

По завершении монтажа, хозяин коттеджа или дачного участка подключает ливневую водосточную систему к общей канализационной.

Итак, при самостоятельной установке ливнёвки в частном домовладении или на даче нужно использовать все рекомендации и правила монтажа водосточной системы, которые были приведены в этой статье.

Используя эту информацию, можно с лёгкостью устранить неполадки, которые возникли при монтаже ливнёвки.

При благоустройстве ливнёвки в доме и на прилегающей территории продлевается срок эксплуатации дома, на дорогах к коттеджу или даче не образуется луж и слякоти, а также прекращается гниение растений.

ПОСМОТРЕТЬ ВИДЕО

Каждый хозяин загородного дома может самостоятельно установить ливневую канализацию — без обращения за помощью к профессиональным строителям. В подобной ситуации надо всего вникнуть в суть дела — и все получится.

Принцип работы

Конечно, легче всего выбрать и приобрести уже готовый пескоструйный агрегат, однако далеко не каждому это по карману.

Выходом из положения может стать аренда аппарата, но в этом случае срок его эксплуатации будет ограниченным, и в случае возникновения какой-либо поломки, придется оплачивать ремонт.

Тот, кто знаком с азами механики и регулярно нуждается в пескоструйном устройстве, предназначенным для обработки различных типов поверхностей, но при этом не имеет лишних денег, сможет без проблем собрать его своими руками.

Такой автоматический самодельный пескоструйный аппарат, при соблюдении технологии сборки ни в чем не будет уступать по своим функциональным возможностям устройству, собранному на заводе.

В этом случае придется приложить некоторые усилия и обзавестись всем необходимым материалом и инструментом, которые потребуются в процессе работы.

В первую очередь, необходимо хорошо изучить принцип работы пескоструйного аппарата и разобраться с принципиальной схемой его работы.

Компрессор, входящий в схему работы аппарата, подает под большим давлением воздух, который захватив абразивный материал, при помощи сопла поступает на поверхности, требующей проведения обработки.

Для самодельного устройства лучше использовать заводской компрессор, способный создавать необходимое давление. В некоторых случаях можно создать необходимое давление в системе при помощи газового баллона.

Помимо источника воздуха, в общую схему аппарата обязательно должны входить подводящие шланги заданного диаметра, кабели, источник основного питания.

Работа пескоструйного агрегата также невозможна без специального сопла, которое имеет некоторые конструктивные особенности.

Следует отметить и то, что материалом сопла должны стать либо карбид вольфрам, либо бор. Категорически нельзя использовать сопла, изготовленные из чугуна или керамики, так как они очень быстро выйдут из строя.

На фото ниже представлены пескоструйные аппараты и сопла заводского изготовления, который подходят для обработки различных типов поверхностей.

Технология очистки на примере модели ЛОС-Н

В соответствии с техническим паспортом, установка ЛОС-Н рассчитана на очистку стоков концентрация нефтепродуктов в которой не превышает 80-120 мг/л, взвешенных веществ – не более 200 мг/л. Если показатели превышают вышеописанные, необходима установка пескоуловителя. Очищенная вода подходит для сброса в общую канализацию, рыбохозяйственные водоёмы, грунт.

Очистка происходит следующим образом:

По входному патрубку вода поступает в первую секцию установки. Здесь за счёт сетчатого фильтра концентрация загрязнителей (песка) снижается до 50 мг/л.
Отсюда стоки поступают в отдел с коалисцентным фильтром. Он представляет собой пластины из поливинилхлорида, склеенные между собой. Данный модуль обеспечивает более эффективное всплывание и укрупнение масляных пятен.
На поверхности появляется нефтяная плёнка, которая удаляется насосом или доочищается с помощью сорбционных фильтров.

Производительность ЛОС-Н в зависимости от модели может быть от 500 мл до 100 л/с. После прохождения всех трёх отделов (сетчатый, коалисцетный, сорбционный фильтр), концентрация нефтепродуктов в стоках уменьшатся до 0,3-0,05 мг/л, мелкодисперсных взвесей – до 10-12 мг/л.

Описание и принцип действия песколовок

Песколовки служат для задержания из сточных вод песка и других примесей с размером частиц свыше 0,15-0,25 мм при расходах сточных вод более 100 м3/сут. Число отделений песколовок принимается не менее двух, при этом оба являются рабочими. В зависимости от направления основного потока сточной воды песколовки подразделяются на вертикальные и горизонтальные, которые, в свою очередь, делятся на простые и аэрируемые. Тип песколовки необходимо выбирать с учетом ее пропускной способности, состава сточных вод и местных условий строительства.

Горизонтальные песколовки с круговым движением сточной воды предусматриваются для удаления песка из сточных вод, имеющих нейтральную или слабощелочную реакцию. Сточная вода подводится к песколовкам и отводится от них лотками. Для выключения песколовок из работы на подводящих лотках в распределительной камере устанавливают затворы. Осадок из песколовок удаляют гидроэлеваторами. Подача рабочей жидкости к гидроэлеваторам и отвод пульпы осуществляются самостоятельными напорными трубопроводами , через камеру переключения оборудованную задвижками.

Горизонтальные песколовки с прямолинейным движением сточной воды и пропускной способностью 70-280 тыс. м3/сут эксплуатируются на ряде канализационных станций аэрации. Песколовки работают эффективно при выравнивании средних скоростей по их длине. Это достигается применением одиночных плоских решеток у входного устройства, выполненных из деревянных стержней шириной 15 см с прозорами б см. В песколовках с решетками такой конструкции увеличивается нагрузка по воде путем повышения скорости потока при сохранении эффективности задержания песка.

Аэрируемые песколовки применяются для выделения содержащихся в сточной воде минеральных частиц гидравлической крупностью13—18 мм/с.

Подвод сточной воды к песколовкам и отвод ее осуществляются открытыми лотками. Для системы аэрации используется воздух от насосно-воздуходувной станции. Осадок смывается в бункер песколовки гидромеханической системой, включающей продольный лоток и трубопроводы со спрысками, осадок из бункера удаляется с помощью гидроэлеватора. Аэрируемые песколовки выполняются в виде горизонтальных резервуаров. Вдоль одной из стенок на расстоянии 45-60 см от дна по всей длине песколовки устанавливают аэраторы, а под ними устраивают желоб для песка. В поперечном сечении днищу придают уклон

i = 0,2-0,4 к центральному лотку для самотечного отведения в него песчаной массы.

Вертикальные песколовки состоят из приемного и отстойного отделений и осадочной части. Песколовка может быть круглой или прямоугольной в плане и должна состоять из двух секций.

При пропускной способности сооружений механической очистки более 100 м3/сут сточных вод применяется вертикальная песколовка тангенциального типа или песколовка с нисходяще-восходящим движением жидкости.

Работа таких песколовок основана на качественно новом принципе. Сточная вода попадает в песколовку тангенциально, в результате чего возникает ее вращательное движение. Песок, содержащийся в сточной воде, прижимается к стенкам за счет центробежной силы и отделяется от воды в результате образующегося нисходящего течения.

Отвод воды из песколовки центральной телескопической трубой еще более интенсифицирует отделение песка путем возникновения водяной воронки вокруг приемного отверстия трубы. Отмыв песка от органических примесей производится в процессе его удаления в шнековом пескопромывателе.

Монтаж пескоуловителя

Правильная установка пескоуловителя обеспечит его эффективную работу, поэтому следует придерживаться общей схемы работы, рекомендованной специалистами. Рассмотрим пошагово, как установить пескоуловитель своими руками.

Работа состоит из следующих этапов:

Производится разметка территории под ливневку. Место уловителя должно находиться сразу после сточных желобов, до входа в систему сточных трубопроводов;
Прокапывается траншея для сточных лотков. Ее уклон должен составлять порядка 1-2 см на 1 погонный метр. Глубина траншеи должна быть такой, чтобы верхние кромки лотков находились ниже уровня почвы на 5 см. Учитывается также толщина бетонной заливки ямы и толщина песчаной подушки;
Дно траншеи бетонируется. Чтобы система была долговечной, рекомендуется также забетонировать и стенки траншей. Бетонный слой предотвращает перекос элементов конструкции в процессе эксплуатации ливневой канализации. Если бетонирование стенок не выполнялось, пустоты траншей засыпаются смесью песка и цемента;
Монтируются и соединяются между собой все элементы системы. Надежность стыковки обеспечивается благодаря наличию специальных защелок. Если есть желание обеспечить максимальную герметичность стыков, они обрабатываются специальным водостойким герметиком;
Сверху всех элементов устанавливаются защитные решетки.

Мы обсудили важность такого элемента ливневой канализации как пескоуловитель. Правильно установленная песколовушка обеспечит защиту сливного коллектора от загрязнений, продлит ее эксплуатационный ресурс

А чтобы ливневка успешно справлялась с отводом сточных вод долгие годы, необходимо регулярно очищать уловитель песка от донных отложений.

Уход за системой водоотведения

Даже правильный монтаж системы не гарантирует ее полноценной функциональности в том случае, если не выполняется должное обслуживание системы. Необходимо периодически производить профилактический осмотр ливневки. Если же ливневая канализация перестала справляться с водоотведением, то ее необходимо тщательно осмотреть для установления причины проблемы.

Прежде всего, необходимо осмотреть крышу и убрать весь собравшийся мусор из желобов, воронок. Далее нужно провести осмотр водосточных труб и, если нужно, их прочистку.

Осмотр открытой ливневки сложности не представляет. Для этого надо просто снять решетки с водоотводящих желобов и удалить оттуда скопившийся мусор. После этого стоит произвести промывку каналов водой под напором. После этой процедуры решетки ставятся на место.

Если на участке построена ливневка закрытого типа, то задача усложняется. В некоторых случаях даже требуются услуги специалистов. Прежде всего, нужно установить, где именно забилась канализационная труба. Затем в эту трубу нужно подать воду под высоким давлением. Эффективность такой прочистки повышается, если подачу воды осуществлять поочередно в прямом и обратном направлении.

Видео по монтажу:

Преимущества и недостатки

Покупка или аренда пескоструйного устройства требует определенных финансовых затрат, и в этом случае многие умельцы стараются сделать агрегат для обработки различных поверхностей самостоятельно.

Если соблюдать последовательность сборки и использовать качественные составляющие, то устройство по своим рабочим параметрам ни в чем не будет уступать профессиональному оборудованию.

Кроме этого, его можно будет дополнительно снабдить рециркуляцией воздуха, что только увеличит возможности самодельного устройства.

Вообще аппараты с рециркуляцией воздуха работают в несколько раз эффективней и обеспечивают более качественную обработку.

На фото, размещенном ниже, можно увидеть вариант самодельного устройства данного типа с рециркуляцией воздуха.

Если имеются минимальные познания в механике, процесс сборки аппарата не займет много времени и позволит сэкономить на покупке пескоструйного агрегата, собранного на заводе.

Добиться по-настоящему качественного результата можно только в том случае, если при сборке аппарата с рециркуляцией будут использованы только качественные составляющие.

Видео ниже поможет при самостоятельной сборке данного агрегата.

Собирая пескоструйный агрегат самостоятельно, не стоит спешить, так как такой аппарат может впоследствии работать неправильно и быстро выйдет из строя.

Особое внимание следует обратить на компрессор. Для данного устройства следует использовать тот компрессор, который способен создать необходимое давление воздуха. Видео:

Видео:

То же самое в полной мере относится и к соплу, которое должно быть определенных размеров, а кроме этого, изготовлено только из вольфрамовых материалов.

По некоторым рабочим параметрам пескоструйное устройство, собранное самостоятельно, может уступать заводским агрегатам, однако на качество обработки это скажется не сильно.

Если данное оборудование требуется для разовой работы, то в этом случае выходом из положения может стать аренда агрегата в любом специализированном центре.

Если позволяют финансовые возможности и аппарат данного типа используется регулярно, в результате чего является необходимым, то лучше всего выбрать заводской пескоструйный аппарат, аналогичный тому, который представлен на фото в начале нашей статьи.

Видео:

Виды пескоуловителей для ливневки

Существуют различные виды пескоуловителей, которые различаются материалами изготовления и конструкцией.

Пескоуловители для обеспечения работы ливневой канализации классифицируются по нескольким параметрам, которые будут рассмотрены ниже.

Конструкция

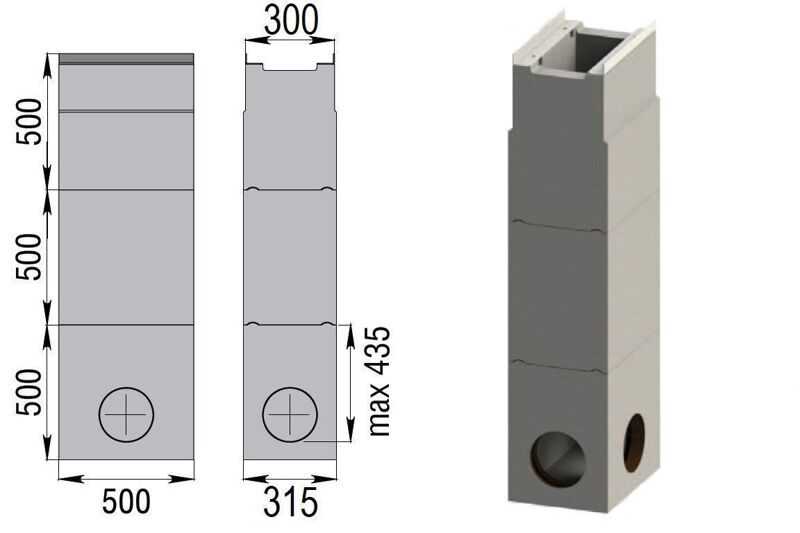

Устройство вертикального типа. Обычно изготавливается в форме вытянутого цилиндра. Твердые взвеси сами оседают на дно, а очищенная от них вода протекает через выходной патрубок. Отличаются большой вместимостью резервуара. Применяются преимущественно на объектах промышленного значения.
Устройство горизонтального типа. Конструкция располагается горизонтально и состоят из двух частей. В первой части вода свободно перемещается по прямой или по кругу, а во второй части происходит отложение осадка. Это наиболее распространенный вид отстойника, применяемый повсеместно, в том числе в индивидуальном строительстве, в частных домах.
Тангенциальный пескосборник. Это круглая конструкция, в которую вода подводится по касательной. В круглом резервуаре она закручивается, а всевозможные примеси под действием центробежной силы оседают на стенках камеры. Оттуда они, под своим весом, опускаются на дно. Данный вид уловителей песка не очень распространен в отечественном строительстве, в отличие от Европы.
Аэрируемый уловитель. Такие устройства часто применяются на пищевых производствах, где протекающая в сток вода имеет повышенную степень жирности. Внутри такого канализационного пескоуловителя проходит аэратор, насыщающий воду воздухом. Это обеспечивает лучшее трение частичек песка между собой и их лучшую очистку. Вода также лучше очищается от жировых составляющих, которые увлекаются на дно твердыми частицами.

Промышленный пескоуловитель Salher

Материал изготовления

Ловушки для водоотвода могут изготавливаться из различных материалов:

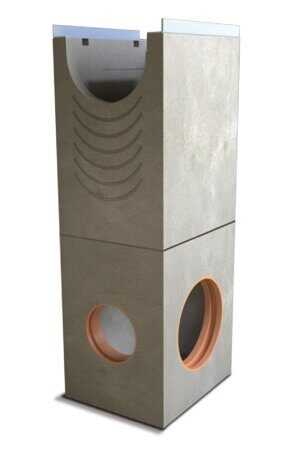

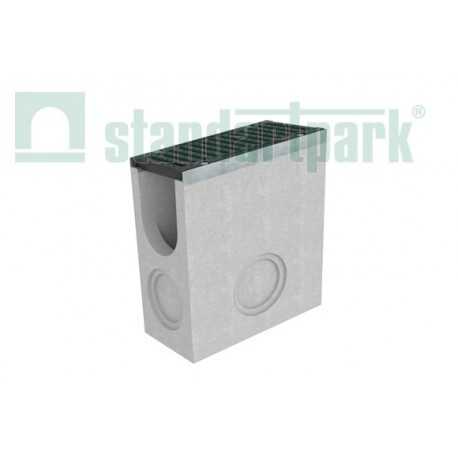

Бетон. Бетонный пескоуловитель отличается долговечностью и повышенной механической прочностью. Однако его значительный вес создает трудности при монтаже. Применяются бетонные устройства преимущественно на промышленных объектах (аэродромах, крупных предприятиях, в жилых городских районах). Для монтажа таких конструкций необходимо наличие специальной строительной техники. Бетон часто армируется стекловолокном, которое предотвращает его растрескивание со временем.

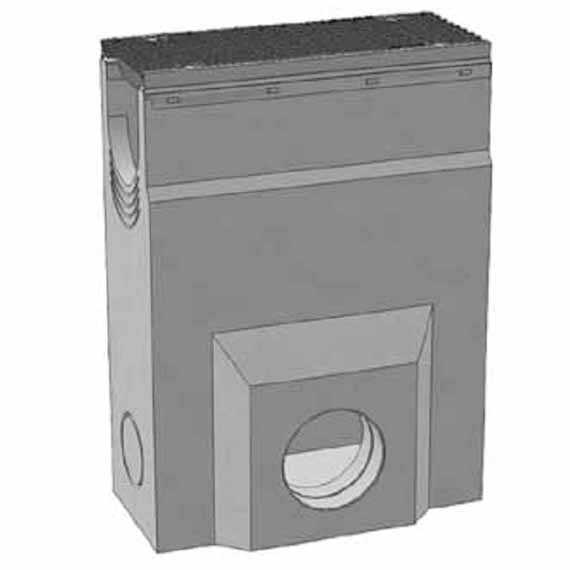

Полимербетон. Устройства совмещают в себе прочность бетона и легкость пластика, поэтому отличаются максимальной стоимостью. Их успешно применяют на тех объектах, где требуется надежность и высокая прочность, но без применения строительной техники.

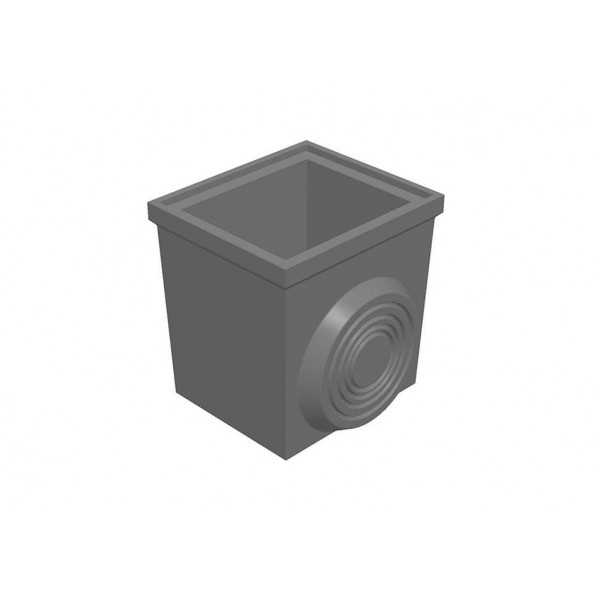

Пластик. Пескоуловитель для ливневки из пластика является наиболее популярным вариантом для использования в быту. Он имеет небольшой вес, а прочность современного пластика намного выше, нежели была в прежние годы. Такие ловушки можно использовать на любой почве и при любом составе воды. Пластик не коррозирует, легко монтируется. При необходимости конструкцию можно легко демонтировать и перенести на другое место. Устанавливаются вручную.

Описание и принцип действия песколовок

i = 0,2-0,4 к центральному лотку для самотечного отведения в него песчаной массы.

Очистка пескоуловителя

Важно помнить, что объем резервуара пескоуловителя ограничен. И периодически приемник мусора нужно опорожнять

Делается это очень просто, корзина легко вынимается. В противном случае эффективность работы канализации будет снижаться. Когда емкость будет полностью заполнена, толку от ливневки не будет никакого.

Помимо очистки корзины важна промывка ливневой канализации, которая также проводится с профилактической целью. Промывка осуществляется паром под давлением либо струей горячей воды. Желательно прочистку канализации чередовать с промывкой.

Таким образом, ливневая канализация является важной конструкцией, предотвращающей подтопление зданий и территории около дома талыми и дождевыми водами. Состоит система из множества элементов

Одним из обязательных и важных является пескоуловитель. Данная деталь очищает воду от различных засоров, не дает твердым частицам проникнуть внутрь системы водоотведения и забить ее. Стоимость пескоуловителя в среднем невысокая, зависит от фирмы-производителя, материала изготовления и габаритов модели. Некоторые люди делают пескоуловитель своими руками.

Каких моделей бывает пескоуловитель для ливневой канализации

При всей своей, без преувеличения, гениальной простоте, такое устройство, как уловитель песка, может быть выполнено в виде разных моделей

Очень важно подобрать именно ту модель, которая будет оправдывать установку в том или ином случае. Ведь ливневая канализация – это очень сложное инженерное сооружение, которое требует точного расчета при ее обустройстве

И каждый элемент должен быть, что называется, «на своем месте». И даже такое устройство, как пескоуловитель для ливневой канализации, выбранный неверно, может в значительной степени снизить эффективность работы всей системы и даже привести к ее скорейшему выходу из строя. В настоящее время различают следующие виды уловителей:

пескоуловители вертикального типа;
пескоуловители горизонтального типа;
тангенциальный уловитель;
аэрируемый уловитель песка.

Чтобы не ошибиться с правильным выбором, имеет смысл подробнее рассмотреть, чем отличаются данные виды пескоуловителя.

Вертикальные пескоуловители

Они получили свое название благодаря вертикальной ориентации короба устройства. При этом форма его – цилиндрическая. Вода попадает внутрь устройства и, как уже говорилось, теряет значительно в скорости. Песок оседает на дно резервуара – а очищенная вода идет далее. Вертикальные устройства отличаются большой вместительностью, так что их использование может быть оправдано при больших водных потоках, либо при обслуживании обширных территорий.

Схема вертикального пескоуловителя для линёвой канализации.

Горизонтальные пескоуловители

В силу простоты конструкции и одновременно большой эффективности, именно горизонтальные пескоуловители получили наибольшее распространение. Это, как правило, пластиковые цилиндрические емкости, внутрь которых попадает вода с содержащимися в ней примесями песка и почвы. Внутри имеются две камеры. Попадая в первую, вода отфильтровывается и идет дальше во вторую, песок же сам собой остается внутри резервуара.

На схеме можно рассмотреть все составляющие элементы горизонтального пескоуловителя.

Иногда на промышленных объектах могут быть установлены специальные насосы для улучшенного удаления песка. Стоит также отметить, что песок, который был получен любыми моделями уловителя, можно в дальнейшем применять в каких угодно целях – в строительных, декоративных и т.д.

Тангенциальный пескоуловитель

В случае применения данного вида «песколовки», вода, поступая по специально оборудованной трубке, закручивается в водоворот. При этом песок оседает на стенках емкости и проваливается на дно, а очищенная вода продолжает свой путь по канализации.

Тангенциальный пескоуловитель работает по принципу «водоворота», в результате чего песок попадает в специальный накопитель.

Песок в данном случае будет отфильтровываться очень эффективно. Но в силу ряда причин в отечественном строительстве такой вид улавливания песка не получил широкого распространения. Зато он давно и успешно применятся в странах Европы.

Аэрируемые пескоуловители

Данный вид песколовок нередко находит свое применение в пищевой промышленности. Ведь вода, проходящая через канализацию в этом случае, нередко бывает повышенной жирности и с прочими посторонними примесями.

Аэрируемый пескоуловитель представляет собой горизонтальный резервуар. Работа его основана на скрости потока – это гарантирует того, что все органические взвеси не смогут осесть на дно и выпасть в осадок, вызывая процессы гниения.

Чтобы аэрируемые пескоуловители эффективно работали, требуется обеспечить к ним постоянный приток воздуха. Так или иначе, но частицы песка при этом, оседая, привлекают с собой и жировые частички, а также прочие «грязные» вещества. Дополнительная очистка достигается и благодаря тому, что в аэрируемом уловителе песка частички трутся друг о друга, способствуя дополнительной очистке воды.

Также пескоуловители могут быть однокамерными и двухкамерными. Первые применяются там, где не предъявляются особенные требования к очистке воды. Они являются наиболее универсальными ловушками. Двухкамерные же используются при повышенной концентрации твердых примесей в воде – свыше 3 000 мг на один миллилитр.

Правила использования

Как и любое оборудование, пескоуловитель для ливневой канализации нуждается в должном уходе и правильном использовании. Это необходимо для обеспечения правильной и надежной работы оборудования, а также предотвращения других нежелательных последствий, которые может принести засорившееся устройство. Правила использования пескоуловителя заключаются в следующем:

Необходимо осуществлять проверку рабочего процесса устройства минимум разово за полугодовалый период. При этом проводить замер слоя отложений в емкости.
Когда слой грязевых отложений достигнет 30% от всего объема устройства, то необходимо провести откачивание при помощи специальной машины. По срокам пользования – эта процедура проводится раз за год.
проверку исправности, а также полную очистку устройства необходимо делать 1 раз за двухгодовалый период. Очистка заключается в том, чтобы снять грязь, которая осела на стенках при помощи сильного напора водной струи. Такой процесс называется разгрузкой. Чтобы сохранялось хорошее качество очистительных процессов потоков воды, поступающей в систему, следует производить чистку блоков фильтров тонкослойного типа. Этот процесс также поможет не допустить засоров. Частота этого мероприятия напрямую зависит от того, насколько сильно загрязнены воды, которые поступают в сток. В любом случае разово за год этот процесс необходимо выполнять.
Чтобы полностью провести разгрузку пескоуловителя для ливневой канализации, необходимо поднять все находящиеся в конструкции блоки через технический колодец. После этого они промываются водой, которая имеет сильный напор и направлена на устройство. В ином случае можно прибегнуть к специальному оборудованию для подобной очистки.
Важным является и снятие со стен налета от грязи, а также в промежутках пластин. После того, как процесс промывки будет завершен, необходимо откачать воду, которая осталась из устройства, только после этого его можно устанавливать обратно.
Когда техническое обслуживание пескоуловителя для ливневой канализации будет завершено, то следует произвести его заливку при помощи воды уже на месте его установки. Такой прием позволит не допустить выдавливание устройства в процессе установки его на место, в случае если грунтовые воды расположены достаточно высоко.
Дополнительно рекомендуется завести книгу, в которой будут отмечаться все процессы и их даты, которые производились с оборудованием для очистки сточных вод. Это позволит следить за частотой его обслуживания.
