Какие бывают фитинги для полипропиленовых труб: виды и типы соединения, что учитывать при выборе

4 Стоимость труб и фитингов Рехау

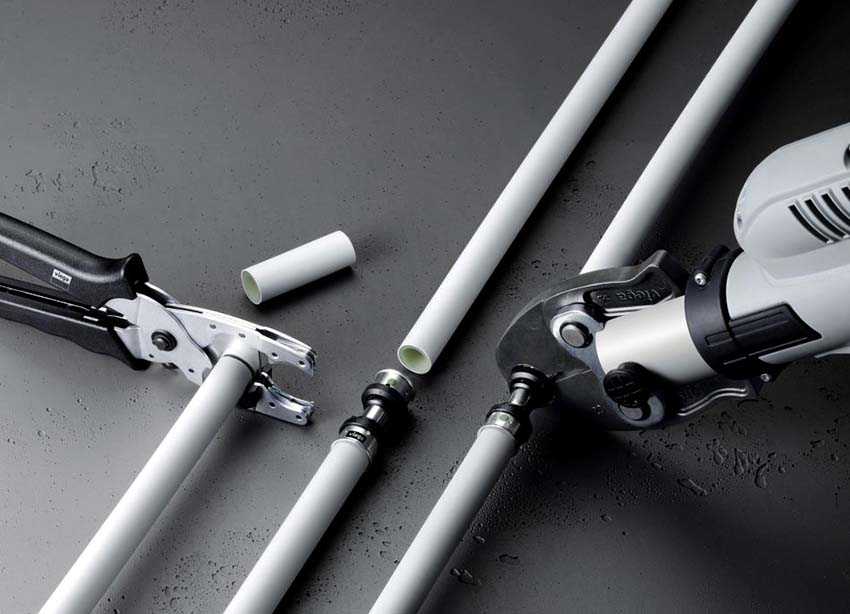

На сшитый полиэтилен, трубы и фитинг цена Рехау довольно высока. Однако качество этой торговой марки можно назвать эталонным.

Основное влияние на стоимость однотипного изделия оказывают диаметр и размеры. Таким образом, чем больше размер, тем выше стоимость. В приведенном списке указаны пограничные параметры размеров и стоимости, на основании чего можно сделать выводы о примерной стоимости изделий внутри диапазона.

Стандартные изделия для отопления и водоснабжения:

  • RAUTITAN his для водоснабжения, диаметр от 16 до 63 мм — от 1,76 до 21,79;
  • RAUTITAN pink для отопления, диаметр от 16 до 63 мм — от 1,75 до 18,75.

Стоимость указана в евро за 1 метр погонный.

Stabil:

  • RAUTITAN stabil универсальная в гофротрубе, диаметр 16,2 или 20 мм — от 3,99 до 5,45;
  • RAUTITAN stabil универсальная без гофротрубы, диаметр от 16,2 до 40 мм — от 3,08 до 24,77;
  • RAUTITAN stabil PLATINUM универсальная в гофротрубе, диаметр 16,2 или 20 мм — от 3,99 до 5,45;
  • RAUTITAN stabil изолированная квадратная, диаметр от 16,2 до 20 мм — от 6,86 до 11,56;
  • RAUTITAN stabil изолированная круглая диаметр от 16,2 до 25 мм — от 4,67 до 9,92.

Стоимость указана в евро за 1 метр погонный.

Flex:

  • RAUTITAN flex универсальная в гофротрубе, диаметр 16,2 или 20 мм — от 3,23 до 4,27;
  • RAUTITAN flex универсальная без гофротрубы, диаметр от 16,2 до 63 мм — от 2,36 до 23;
  • RAUTITAN flex изолированная квадратная, диаметр от 16,2 до 20 мм — от 5,94 до 9,94;
  • RAUTITAN flex изолированная круглая, диаметр от 16 до 25 мм — от 3,85 до 8,16.

Стоимость указана в евро за 1 метр погонный.

Фитинги:

  • надвижная гильза — от 0,79 до 11,75;
  • тройники разводные — от 6,07 до 35,88;
  • тройники равнопроводные — от 6,07 до 78,21;
  • тройники с уменьшенным боковым или торцевым проходом — от 8 до 119,57;
  • муфты соединительные — от 4,23 до 57,94;
  • переходники — от 9,49 до 133,23;
  • угловые переходники — от 5,55 до 100,57;
  • коллекторы — от 79,11 до 239,84 (стоимость промышленных доходит до 1500 евро).

Источники

  • https://fgpip.ru/svarka/tehnologiya-montazha-trub-iz-sshitogo-polietilena-rehau-2.html
  • https://trubaspec.com/montazh-i-remont/kak-pravilno-vypolnit-montazh-trub-rekhau-ot-podgotovki-do-zaversheniya-ustanovki.html
  • https://vse-o-trubah.ru/montazh-trub-rehau.html
  • https://otoplenie-expert.com/elementy-otopleniya/rehau.html
  • https://vannacomfort.ru/uslugi/montazh-ustanovka-trub-rehau
  • http://masternadom24.ru/montazh-otopleniya-trubami-rexau
  • https://vannacomfort.ru/uslugi/razvodka-trub-otopleniya-rehau

Конструктив, функциональность, тип подключения и основные диаметры полипропиленового фитинга

Как и труба, фитинг имеет гладкую поверхность снаружи и изнутри. Поэтому он не влияет на пропускную способность внутри замкнутого контура. С каждой из сторон фитинга имеется круглое отверстие, предназначенное для подвода и отвода труб, соответственно. Если изделие полностью изготовлено на основе полипропилена, то перед монтажом его нужно разогревать, при помощи специального паяльника, правильно выбрав температуру и время нагрева. В случае с комбинированным вариантом, например, с американкой, с одной из сторон выполняют пайку, с другой производят монтаж по резьбе, используя газовый или сантехнический ключ типа «Крокодил».


Фитинг в проекции «сбоку» с указанием размеров соответствия

У любого фитинга есть диаметр, который определяется в миллиметрах или дюймах. Среди самых ходовых размеров фитингов можно выделить модели на 20, 25, 32 и 40 мм. При работе с ними важен опыт, поскольку время разогрева фитинга и трубы, в зависимости от диаметра, может быть разным. Например, для диаметра 20 мм рекомендуют держать 4-5 с, для 25 диаметра 7-8 секунд, для 32 порядка 10-12. Все это индивидуально, зависит от производителя материала и мощности паяльника. Указанное время выдержки актуально для температуры разогрева паяльника порядка 250-270 градусов.

Что касается резьбового соединения, то при подключении к металлическому участку системы или установке оборудования, важно добиться герметичности. Для этого используют лен и сантехническую пасту в комплексе, фум ленту и другие приспособления

Используя лен важно накручивать его по ходу движения наворачиваемой гайки, поскольку иначе герметичность стыка будет нарушена.

Подбор фитингов по диаметру

При выборе соединительных элементов, сначала создается схема инженерной системы. Она позволит выяснить вид фитингов для полипропиленовых труб. Размер каждой детали подбирается с учетом диаметров соединяемых труб на конкретном участке.

При выборе фитингов нужно обращать внимание на маркировку. Она позволяет узнать наружный диаметр с учетом толстых стенок элементов, влияющих на проходимость

У ПП деталей она меньше, чем у изделий из металлопластика.

Системы из полимерных материалов имеют более гладкую внутреннюю поверхность по сравнению с сетями из стали. Благодаря этой особенности в ПП трубопроводах не скапливаются отложения.

Поэтому коммуникации из пластика способны переместить больше жидкости. Например, чем стальные системы идентичного диаметра за такое же время.

Внутриквартирный водопровод обычно монтируется из ПП труб диаметром 20 мм. В коттеджах системы могут иметь больший размер сечения, зависящий от количества водоразборных точек. Поэтому чаще всего при устройстве водопровода используют фитинги диаметром 20-40 мм.

Подготовка к монтажным работам

Выходы коллектора должны стать первыми элементами, требующими повышенного внимания. Только их правильная обработка обеспечит полную герметичность в системе.

Перед монтажом, рабочее место должно быть полностью очищено от пыли и мусора, как и оборудование. Сварка, резьба и склейка – способы, которые получили наибольшее распространение при проведении монтажа. Нужно только приобрести соответствующий вид фитинга, в зависимости от выбранного вами способа проведения монтажных работ.

Смотреть видео: системы Бир Пекс

Цельными и чистыми должны быть абсолютно все детали, которые используются при проведении монтажа. Требуется провести визуальный осмотр перед покупкой. Это позволит убедиться в качестве готового изделия. Отдельного внимания заслуживает их транспортировка.

Виды соединения ПНД труб

Труба ПНД имеет приблизительно такие же устройства для соединения. Самое популярное – цанговое соединение. Для соединения труб применяют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется вовнутрь трубы, надевается зажимная гайка и хорошо затягивается.

Совет! Зажимную гайку запрещено сильно зажимать, в противном случае она может лопнуть либо цанга раздавит край трубы.

По окончании соединения цанги на другой край муфты с резьбой возможно накручивать другую трубу с резьбой для того чтобы же диаметра.

Фланцевое соединение ПНД труб выполняется подобно соединению, обрисованному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Свойства полипропилена

Один из многочисленных материалов из семейства пластиков – полипропилен – это продукт полимеризации двух газов: этилен и пропилена, смешанных в определенной пропорции. В результате получаются гранулы, из которых экструзионным способом получаются различные изделия.

Изделия для водоснабжения производятся из пластика сорта PPR, имеющего следующие характеристики:

  • рабочий диапазон температур от -10 до +90 градусов;
  • плавление пластика начинается при 149 градусах;
  • номинальное давление от 1,5 до 2,5 атмосфер.

Приведенные параметры подходят для холодного водопровода, но потребности в характеристиках более широкого спектра очевидны. Поэтому для их усиления предпринимаются определенные технологические приемы.

Такая конструкция позволяет получать полипропиленовые трубы, пригодные даже для использования в системах отопления и горячего водоснабжения.

Кардинальным способом армирования полипропиленовых изделий является установка металлического слоя. Для этого используется алюминиевая фольга в виде полосы.

Она по винтовой линии наматывается на заготовку по слою клея, поверх металлической фольги наносится второй клеевой слой. Наружная обечайка изготавливается из того же полипропилена.

Такие продукты пригодны для использования в водопроводах с повышенным давлением до 6 атмосфер.

Какие встречаются полипропиленовые трубы

Существует два основных типа конструкций труб из пропилена – цельные и армированные. Последняя разновидность обладает значительно меньшим показателем температурного удлинения, чем выгодно отличается от цельных изделий. Различная длина полипропиленовых труб поможет быстро и эффективно подобрать трубы по размеру, в соответствии с проектом

Также важно знать, какие бывают полипропиленовые трубы по способу армирования.

Армируют изделия из полипропилена так:

  1. Трубу по внешней стороне покрывает алюминиевая фольга.
  2. Алюминий находится внутри трубы, в районе наружного края.
  3. Труба усиливается стекловолокном.
  4. Для усиления используется композитный материал.

Свойства и область применения металлопластиковых труб

Наиболее часто встречающиеся виды труб – это пластиковые либо металлические. Каждый из них обладает своими плюсами и минусами. Металлические трубы более устойчивы к механическим воздействиям, менее подвержены адгезии, но лишены такого свойства, как устойчивости к коррозии. Можно, конечно, использовать медные коммуникации, но такой материал очень дорогостоящий. Пластик же в свою очередь устойчив к коррозии, цена на него значительно ниже, чем на металлического «собрата». Но меньше и устойчивость к внешним повреждениям. Учитывая достоинства двух типов труб, инженерами была создана металлопластиковая конструкция. Это своего рода плавный переход от металла к пластику. Конструкция изделия весьма проста: трубка из алюминия покрыта изнутри и снаружи полиэтиленом. Объединив в себе достоинства двух материалов, данный вид конструкции приобрел следующие достоинства.

Внутренняя часть изделия очень гладкая, это не даёт различным примесям, присутствующим в воде, оседать на внутренних стенках водопровода. Как внутренний слой пластика, так и наружный, препятствует появлению конденсата на металлической части, поэтому алюминий защищен от окисления и воздействия внешних «раздражителей». Свойства алюминия не влияют на стойкость к внутреннему давлению и тепловые характеристики изделия, поэтому характеристики труб в первую очередь определяются свойствами примененного пластика.

Задача же металлической прослойки состоит в том, чтобы компенсировать расширение от нагрева, а также исключить кислородную диффузию. Отсутствие диффузии позволяет использовать материал при изготовлении систем отопления, в обратном же случае котлы отопления, радиаторы и насосы были бы подвержены негативному кислородному воздействию.

При производстве МП изделий используется специальный клей, состав которого производителями держится в тайне. Этим составом происходит склейка пластиковых и металлического слоя в одно целое. Но именно слой клея и становится «ахиллесовой пятой» таких труб. Со временем клейкий слой может потерять эластичность, в результате происходит расслаивание трубы и возникновение протекания тех местах, где было произведено соединение. Также, такая поломка может произойти в результате резкого изменения температуры, например, после прохождения по водопроводу холодной воды сразу после горячей. В таких ситуациях пластиковый слой попросту не успевает вслед за металлической прослойкой принять новую форму.

Несмотря на наличие алюминия в своей конструкции, металлополимерные изделия довольно гибкие. Этот параметр достигается за счет уменьшения толщины металлического слоя, причем это никак не влияет на универсальность использования материала. Но при изгибании необходимо быть предельно осторожным, ведь металлическая прослойка может попросту лопнуть в месте изгиба.

Исходя из всех описанных свойств, металлопластиковая труба получила возможность применения практически во всех областях использования. Коммуникации МП типа можно встретить в горячем и холодном водоснабжении, с их помощью создают системы различного отопления. Кроме того, устойчивость к агрессивным химическим жидкостям позволяет применять трубы в различных производственных предприятиях.

Читайте так же:

ТЕХНОЛОГИЯ СОЕДИНЕНИЯ ПЛАСТИКОВЫХ ТРУБ С МЕТАЛЛИЧЕСКИМИ

Использование фитингов с резьбой

Для монтажа полипропиленовых труб с металлическими частями (трубы, смесители, счетчики, фильтры и т.п.) используются фитинги с резьбой необходимого диаметра на одной стороне и с муфтой для впаивания пластиковой трубы – с другой. Резьба на таких фитингах может быть как внутренняя, так и наружная.

Соединение стальных и полипропиленовых труб с помощью фитингов:

  1. Открутите муфту стальной трубы там, где предполагается соединить ее с трубой из пластика, либо отрежьте часть старой металлической трубы, а край смажьте солидолом или маслом и нарежьте новую резьбу резьборезом.
  2. Резьбу протрите, намотайте паклю (или фум-ленту), смажьте силиконом. Сделайте не более одного-двух витков таким образом, чтобы край ленты при зажиме был направлен по ходу резьбы.
  3. Накрутите прессфитинг без применения ключа во избежание растрескивания. При необходимости (при протекании воды после ее включения) докрутите фитинг.

Этапы монтажа фитинга

С помощью полипропиленовых фитингов разнообразной конфигурации очень удобно делать различного рода изгибы и повороты в монтируемой трубопроводной системе. Также возможно изменить конфигурацию фитинга, прогрев его с помощью строительного фена, но не более чем до 140 градусов. Следует помнить, что полипропилен возгорается при нагревании выше 350 градусов, и не стоит допускать его перегрева.

Полипропиленовые трубы имеют свойства расширяться и сужаться при разных температурах. Поэтому при их использовании для отопления или для подведения горячей воды, монтируя трубы в стене под слоем штукатурки, следует оставлять зазор в штробах не менее 1 см при помощи трубчатой изоляции, особенно вокруг обводов, тройников.

Использование фланцев

Достаточно часто применяемый разъемный вид соединения полиэтиленовых труб – соединение фланцевое. Для его осуществления применяются втулки под фланцы, привариваемые к торцам труб, либо накидные фланцы, выполненные из металла.

Монтаж пластиковых труб при помощи фланцев используется:

Фланцевый переход со стали на полиэтилен

Фланцы свободного типа, опирающиеся на бурты, наиболее применимы для пластиковых труб. Чтобы осуществить соединение стальных и полиэтиленовых труб,

выбираются свободные стальные фланцы таких размеров, которые соответствуют размерам металлических частей монтируемого трубопровода.

Совет от профессионала:

Обратите особое внимание на отсутствие на металлических фланцах острых элементов и заусенцев, которые могут повредить полиэтиленовую трубу. Некоторые особенности соединений фланцами:. Некоторые особенности соединений фланцами:

Некоторые особенности соединений фланцами:

  • для средних и тяжелых полиэтиленовых труб диаметром до 150 мм и для легких труб диаметром до 300 мм наиболее подходящий вариант – использование свободных фланцев, опирающихся на прямой бурт;
  • бурт прямой с конусным переходом используется, чтобы увеличить прочность соединения;
  • свободного типа фланцы с опорой на конусные бурты используются для соединения труб диаметром более 200 мм;
  • клиновое соединение, имеющее фигурный и стальной выступ, можно использовать для труб любого диаметра.

Фланцы: свободный, с опорой на бурты и фигурный

Порядок проведения работы:

  1. Обрезать трубу по месту соединения. Следить, чтобы срез был ровным.
  2. Надеть на трубу металлический фланец свободного типа.
  3. Надеть резиновую прокладку. Не допускать ее напуска за срез трубы более чем на 10 мм.
  4. Надвинуть фланец на прокладку, соединить с ответным фланцем болтами.

Совет от профессионала:

Затягивайте болты равномерно, прилагая усилие не более того, что указано в спецификациях фланцев и комплектующих частей.

Схема фланцевого соединения

Как видно из инструкции, оба метода довольно просты в исполнении. Единственным условием их работоспособности является тщательное следование описанию – тогда ваш трубопровод будет качественным и надежным.

Пренебрежение предварительной подготовкой материала

Как правило, соединение полипропиленовых труб сваркой осуществляется во время ремонта, которому неизменно сопутствуют пыль и грязь. Желая закончить работу быстрее, работники зачастую пренебрегают предварительной подготовкой материала, в частности, поверхностной очисткой. Трубы, фитинги и прочие компоненты располагаются на пыльном полу или полках. Если до непосредственной пайки не очистить детали в местах соединений, в будущем, скорее всего, появятся протечки, поскольку лишние частицы будут способствовать образованию зазоров и щелей. Проблема может проявиться не сразу, а через несколько месяцев или даже лет.

Тщательная очистка деталей перед началом сборки – залог долговечности трубопровода. Все области соединений необходимо:

  • протереть влажной материей для устранения твердых частиц пыли;
  • досуха просушить;
  • поверхность обезжирить спиртовым раствором или спиртосодержащими салфетками.

В целях защиты от пыли, пайку лучше осуществлять в проветриваемом помещении. Если работа вынуждено проводится на открытом воздухе – следует позаботиться о защите от осадков. Во время резки неизбежным становится образование стружки и заусенцев. Внимательно осматривайте места соединений и устраняйте все лишнее.

Сваривание труб

Стыковка составляющих трубопроводной магистрали заключается в их обязательном нагревании и оперативном соединении частей. Для сварки труб используют бытовые аппараты мощностью до киловатта, которой вполне достаточно для оперативного и безупречного разогрева материала. В промышленном производстве применяют более сильные и дорогостоящие приборы. Покупая для этих целей специальный паяльник, вы дополнительно получаете насадки к трубам всевозможных диаметров. Трубу из полипропилена нужно прогревать снаружи, а фитинги − изнутри.

Как пользоваться паяльником? Во-первых, его нужно подключить к электросети и установить требуемую для разогрева температуру, которая зависит от величины поперечных сечений подлежащих свариванию пластиковых труб. Средняя температура варьирует от +250̊ до +270̊C.

Во-вторых, необходимо обязательно надеть защитные перчатки во избежание ожогов даже при малейшем касании к раскаленным деталям

При сваривании труб в домашних условиях важно соблюдать осторожность и основные требования техники безопасности

Правильный выбор фитинга по диаметру – основные нюансы монтажа

Диаметр фитинга можно выбирать точно по наименованию. Нельзя подгонять фитинг по диаметру, путем снятия фаски внутри изделия

При выборе обращайте внимание на трубу, с которой работаете. На ней всегда есть маркировка, которая показывает внешний диаметр изделия

Без нагрева труба не войдет в фитинг, поскольку разогрев поможет снять верхний слой.

Если с выбором диаметра полипропиленовой части все понятно, то выбирая диаметр резьбы, нужно быть аккуратным. Например, полипропиленовая планка с водорозетками, в своем большинстве поставляется с внутренним диаметром резьбы на ¾ дюйма. Однако есть варианты с диметром резьбы ½, что следует учитывать под конкретное оборудование и смотреть в таблице соответствия.

Что касается советов, то во время пайки фитинга, а также после окончания работы нужно придерживаться следующих правил:

После пайки необходимо убедиться на ощупь или визуально, что отверстие внутреннего диаметра канала не претерпело деформации. В противном случае, если будет запайка, вода в системе будет проходить с препятствием, что приведет к снижению давления в контуре.
Если во время пайки вы передержали фитинг, и в момент того, когда производилась состыковка, он лопнул, рекомендуется обрезать поврежденную часть. Использовать лопнувший фитинг запрещено, особенно если вы собираетесь уложить водопровод под стяжку или в стену.
После окончания сварки контура водоснабжения или отопления рекомендуется выполнить опрессовку и проверить то, насколько хорошо контур держит заданное давление

Это важно перед заливкой стяжки пола, если труба будет спрятана.
Старайтесь использовать фитинги и трубы одного производителя. Все-таки состав полипропилена, для лучшей свариваемости материала, должен быть одинаковым.
Чтобы правильно расположить фитинг относительно плоскости, в которой он будет лежать, производите примерку и наносите карандашом обозначение в виде полос

После нагрева мы просто состыкуем насечки. При спайке, на трубе наносите насечку на глубину в 1,5 см, чтобы при вдавливании ее в фитинг, вы не передавили и не закупорили отверстие внутри.
Соблюдайте температурный режим паяльника, не передерживайте фитинг при нагреве, следите за его внешним видом и отсутствием заводских повреждений.

Критерии подбора фитингов для полипропиленовых труб

При выборе фитингов для соединения труб из полипропилена необходимо учитывать следующие параметры:

  • вид фитинга;
  • способ установки;
  • размеры. Основополагающим размером является диаметр соединительного элемента, который должен соответствовать диаметру труб, подлежащих соединению.

Разновидности полипропиленовых фитингов

Полипропиленовые фитинги для отопления или водоснабжения подбираются в зависимости от предназначения. В настоящее время различают следующие виды соединительных элементов:

  • муфта. Фитинг служит для монтажа труб одного диаметра по горизонтали, удлиняя трубопровод;
  • переходники применяются для стыковки труб разных диаметров;
  • уголки используются для смены направления трубопроводной системы;
  • тройники необходимы для присоединения к центральной магистрали ответвлений;
  • крестовины требуются для присоединения одновременно двух отводов, причем в разных направлениях;
  • обводы устанавливаются, когда необходимо выполнить прокладку труб в одной плоскости, но в разных уровнях;
  • коллекторы используются в системе отопления и системе теплых полов для соединения трубопровода с источником;
  • заглушки, служащие для временного или постоянного отсечения отдельной части трубопровода;
  • компенсаторы, при помощи которых сглаживается эффект расширения труб под воздействием высокой температуры.

Виды фитингов для труб в зависимости от предназначения

Подбор вида фитинга осуществляется в соответствии с ранее разработанной схемой трубопроводной системы.

Для соединения полипропиленовых труб с металлическими составляющими трубопроводной системы, например запорной арматурой, используется специальный фитинг, который называется американка.

С одной стороны американки предусмотрена возможность приваривания фитинга к трубам из полипропилена, а с другой стороны обустроено резьбовое соединение с металлом или металлическими фитингами, запорной арматурой и так далее.

Соединитель для полипропиленовых труб и резьбовых фитингов

Виды фитингов в зависимости от способа установки

Монтаж трубопроводов из полипропиленовых труб можно осуществить при помощи:

сварных фитингов. Для установки сварного фитинга необходимо наличие специального оборудования и определенных навыков работы с ним. Полученное соединение получается более прочное и герметичное;

Соединительный элемент, устанавливаемый методом сварки

компрессионных фитингов. Выбор фитингов компрессионного типа обуславливается простотой монтажа. Для выполнения работы не требуется специального оборудования. Полученное соединение является достаточно прочным, однако уровень герметичности ниже, чем при использовании сварных. Еще одним преимуществом компрессионных соединительных элементов является возможность сборки трубопровода даже при отрицательных температурах.

Соединительные элементы, устанавливаемые без сварки

Системы отопления и водоснабжения, для изготовления которых применяются полипропиленовые трубы, преимущество собираются при помощи сварных фитингов, так как такой метод позволяет достичь большего уровня герметизации трубопровода.

Соединение труб из металлопластика и ПП

Металлопластиковые трубы отличаются от полипропиленовых структурой материала, и технологией монтажа . Поэтому у новичков могут возникать трудности со стыковкой. Во избежание проблем в виде течи, рекомендуем внимательно ознакомиться с материалами.

Инструменты и материалы

Чтобы выполнить переход с металлопластика на полипропилен потребуются следующие инструменты:

  • разводной ключ;
  • газовый ключ;
  • пакля (чесаный лен);
  • силиконовый герметик;
  • монтажная паста.

Список зависит от типа стыковки деталей.

Стыковка муфтами

Муфтовое соединение металлопластиковой трубы с ПП подходит для трубопроводов диаметром менее 40 мм. Помимо резьбового фитинга, потребуется американка (разъемный элемент). Монтаж нужно выполнять по следующему плану:

  1. Разобрать американку на две части.
  2. Намотать паклю на часть с внешней резьбой, затем промазать силиконовым герметиком.
  3. Вкрутить эту деталь в часть фитинга с внутренней резьбой.
  4. Аналогичную работу проделать со вторым фитингом с наружной резьбой, который потом нужно вкрутить во вторую половинку американки.
  5. Соединить две части разъемной детали, используя разводной или газовый ключ.

При использовании этого типа стыковки МП и ПП изделий находящихся в стене, дополнительно нужно обустроить открывающуюся нишу.

Стыковка компрессионными фитингами

Соединение труб компрессионными фитингами – самый простой и дешевый способ. Но стоит учитывать ограничения по температуре воды, которая будет течь по трубопроводу – она не должна превышать 50°С. Недостатком является и невозможность проведения работ в стесненных условиях.

Двусторонние компрессионные элемент представляют собой пластиковый цилиндр с резьбой с обеих сторон и две накидные гайки с уплотнительными кольцами. Эти детали можно использовать для присоединения элементов системы разных диаметров.

Процесс выглядит следующим образом:

  1. Вставить трубы в отверстия фит-крепежа с двух сторон.
  2. Затянуть гайки.

Стыковка фланцами

Для стыковки двух труб из разных материалов можно использовать и фланцевые стыковки. Данный способ подходит для трубопровода диаметром более 40 мм. Такое соединение подразумевает установку фланцевой запорной арматуры.

Для металлопластиковых систем подобные комплектующие отсутствуют, поэтому придется использовать концевой фитинг с наружной резьбой и фланец с внутренней резьбой. Сам процесс монтажа нужно выполнять следующим образом:

  1. Фланец накручивается на фитинг с использованием пакли.
  2. Фит-крепёж монтируется на водопровод.

Для полипропиленовых изделий используются специальные фланцы, которые напаиваются на них.

Виды фитингов и размерный ряд

Поскольку типов соединения труб несколько, то и соединительных элементов существует несколько разновидностей. Основные виды:

  • Муфта – простой полый цилиндр для состыковки двух отрезков трубы одинакового диаметра.
  • Переходник – элемент, предназначенный для тех же целей, что и муфта, но позволяющий соединять трубы разного диаметра. Используются они и для перехода с полипропиленовой на металлическую (в этом случае с одного торца имеется внутренняя резьба).
  • Уголки для формирования прямого угла или 45⁰. Несмотря на относительную пластичность материала и возможность изогнуть трубу после нагрева, так делать не стоит. С наружной стороны изгиба полипропилен истончится, что негативно повлияет на прочность всей конструкции. С внутренней при этом образуются складки, ухудшающие пропускную способность.
  • Тройники и крестовины – элементы разводки, применяемые для создания нескольких ответвлений от основной магистрали. Вариантов таких фитингов очень много. Одни позволяют отвести трубу по прямым углом, другие – под меньшим. При наличии резьбы можно устанавливать на такие соединения запорную арматуру.
  • Обводные изогнутые элементы предназначены для прокладки сложных коммуникаций, когда нужно обойти одну или несколько труб.
  • Запорные фитинги, представляющие собой вентили и краны, могут быть как с резьбой, так и без нее.
  • Заглушки (тоже сварные или резьбовые) – необходимый элемент для завершения линии трубопровода.
  • «Американка» – особый вид фитинга в виде муфты с накидной гайкой, используемый в тех случаях, когда конструкцию нужно периодически разбирать.

Рекомендуем ознакомиться: Особенности монтажа и применения дымоходов, выполненных из металлической трубы своими руками

Размерный ряд представлен несколькими вариантами. Для бытовых нужд, как правило, используются фитинги 16, 20, 25, 40 мм (этот размер соответствует наружному диаметру используемых труб).

Максимальный размер для бытовых трубопроводов – 50 мм, а для промышленных выпускаются полипропиленовые трубы большего сечения. При этом технологии и элементы для их соединения используются другие.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
