Настройка реле давления насосной станции своими руками

Некоторые модели

Сейчас на отечественном рынке довольно большой выбор реле давления. Здесь встречаются модели как от российских производителей, так и зарубежных. К ним относятся:

1. ПРОМА-ИДМ — универсальный регулятор, с помощью которого можно настраивать давление газа, воздуха и жидкости. Корпус прибора выполнен из пластика и устанавливается в отверстие 48×96 мм. Преобразователь обладает: четырьмя фиксированными диапазонами, улучшенными метрологическими параметрами, отличной защитой от помех, возможностью монтажа непосредственно на трубу, контролем за температурой окружающей среды и так далее.
2. Grundfos FF — реле давления от немецких производителей предназначено для автоматизированной системы водоснабжения дома, дачи и других объектов. Максимальный диапазон настройки от 0,5 до 8 атм, минимальный — от 0,2 до 7,5 атм. Устанавливать реле можно в любом удобном положении. Прибор работает от электрической сети 220 В.
3. SMS-РС F ¼ — недорогое реле-регулятор от российского производителя. Устройство предназначено для эксплуатации в диапазоне давления от 1 до 6 бар. Электрический насос запускается при 1,4 бар, а отключается при достижении 2,8 бар.
4. PC-58 — электронное реле устанавливается на напорном водопроводе. Прибор отключает помпу в следующих случаях: в системе отсутствует вода, прекращение подачи жидкости в результате засора, при остановке разбора воды. В систему можно устанавливать насос с максимальной мощностью 2,2 кВт, диапазон регулировки — от 0,5 до 6 бар.

Перед приобретением прибора следует определить несколько важных моментов. Если покупать реле для автономной системы, то в этом случае лучше подойдет бытовое устройство. Это связано с одинаковыми показателями ключевых параметров систем, где рабочее давление находится в диапазоне от 1,4 до 2,8 атм. При этом запас обязательно должен быть не менее 2 атм., так как это исключит быстрый износ мембраны и продлит срок службы прибора.

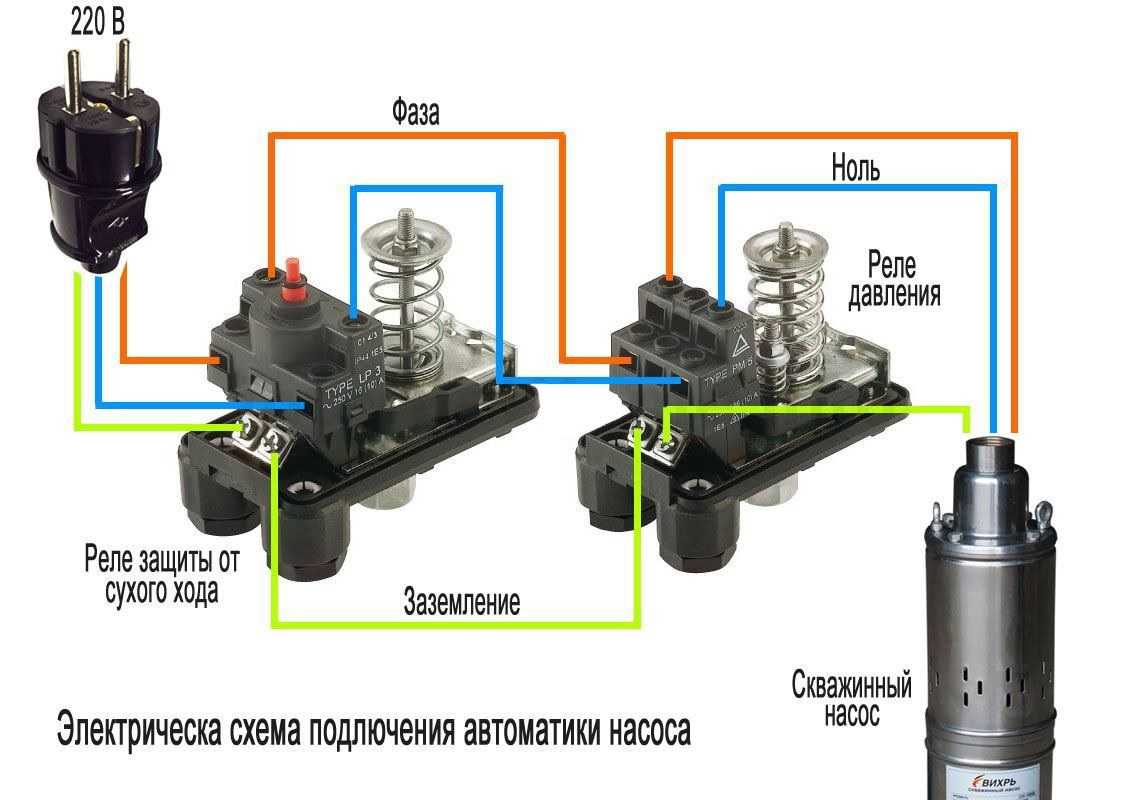

Подключение реле сухого хода к насосной станции

В продаже имеются и варианты с гидроизоляцией, разработанные для установки внутри скважины. К ним относятся и поплавковые механизмы, отключающие насос в при критическом снижении уровня воды, ниже определённого уровня. Смонтировать датчик вполне возможно собственными руками, без привлечения дорогостоящих специалистов.

Вся работа состоит из нескольких этапов:

• Установка защитного реле производится только совместно с датчиком водяного давления. Схема подключения данных приборов должна неукоснительно соблюдаться в соответствии с прилагаемой инструкцией предприятия-производителя.
• Следующим шагом определяемся с местом установки прибора. Чаще всего реле устанавливают на труб, выходящую из насоса, и непосредственно после датчика давления.
• На участке трубы, где планируется установить реле, монтируется соответствующий по диаметру и резьбе фитинг-тройник.
• Далее нужно демонтировать крышку датчика холостого хода, и снять находящуюся под ней пластиковую прокладку. В результате откроется доступ к патрубку, который и следует присоединить к фитингу-тройнику. Стыковочную резьбу, во избежание протечек, следует уплотнить льняной подмоткой, или специальными нитями, типа «Тангит-унилок»
• В питающем электрокабеле насоса делается разрыв, куда вставляется реле защиты от холостого хода. При размыкании контакта датчика, разрывается течение электрического тока, и насос перестаёт работать.

Регулировка

Регулировка реле давления РДМ 5 выполняется только после установки и подключений к трубопроводу и электричеству. Соединения внутренних и наружных трубопроводов обязательно должны быть проведены испытаниями, чтобы протечки, которые могут появиться впоследствии, не мешали регулировке. Из-за того, что стыки негерметичны, давление может начать само по себе снижаться, и это будет сказываться на работе устройства.

Перед началом настройки определите требуемую величину напора. Для подачи воды во всех точках водоразбора, который расположен на разных этажах, требуется поддерживать необходимое давление в мембране. Усилий гидроаккумулятора бака должно хватить на то, чтобы выталкивать весь объем воды на требуемую высоту и преодолевать сопротивления. Для домашних условий определить величину давления придется только путем экспериментов.

Далее идет регулировка по инструкции:

1. Не подсоединяйте патрубок внутренней сети водопровода, а вначале проверьте, как функционирует реле вместе с насосом при заводских настройках. Заодно вы сможете проверить герметичность наружного трубопровода.
2. Снимите крышку из пластмассы реле, которая закрывает регулировочные винты.
3. При помощи большого винта отрегулируйте верхний предел, при котором насос будет отключаться, а маленьким перепады давлений. Нижний предел должен быть отрегулирован так, чтобы его величина была на 0,2 бар больше, чем закачено в гидроаккумулятор.
4. Чтобы узнать точные значения, настройку придется проводить несколько раз, и при этом посменно открывать краны на смесителях и спускать воду. При этом записывайте показания на манометре приключении/отключении насоса и проводите корректировку при помощи настроечных винтов.

В результате получится, что между верхним и нижним пределом разница будет не менее 1 бар. Как показывает практика, оптимальный перепад равен 1,5 бар и тогда насос не будет включаться слишком часто. После регулировки не нужно сразу же ставить крышку на место, для начала нужно проследить за работой системы в течении суток, так как есть вероятность, что потребуется регулировка.

ТОП 9 магазинов, где я выгодно закупаюсь

Петрович — строй-торг домInstrumTorgЛеруа МерленStroylandia- Строительные и отделочные материалыOBI — стройматериалы и все для домаСтроительный дворМаксидомВсе ИнструментыГараж Тулс

ТОП 7 по товарам и мебели для дома:

ДомовойМебель для домаHomeX — все для отделкиДизайнерская мебельМебель и кухни на заказ220 Вольт- Инструменты для домаМВидео- техника для дома

7 лучших строительных и мебельных магазинов!

Для многих частных домов, имеющих автономную систему водообеспечения, весьма актуальна проблема поддержания стабильного давления в водопроводной системе. Чрезмерное внутрисетевое давление ни к чему хорошему привести не может – это повышенный износ водозапорной арматуры, самих труб, фитингов, прочих сантехнических приборов и приспособлений. Специально для решения данной проблемы было разработано реле давления Джилекс, поступающее на прилавки под маркировкой РДМ-5.

Правила и поэтапная инструкция по настройке реле давления гидроаккумулятора

Как выбрать реле

Рассмотрим критерии выбора автоматики управления системой водоснабжения.

РД для работы с погружными и скважинными насосами

Подобные агрегаты требуют монтажа реле защиты от сухого хода с минимальной задержкой (в пределах 30 с). Рабочий ресурс нагнетателя увеличится при наличии плавного пуска. Функция автоматического перезапуска будет совсем не лишней, особенно при заборе воды из малодебитной скважины.

Поверхностные насосы

Для них подбирают защиту от сухого хода с более продолжительной паузой при срабатывании (в пределах 180 с). Приветствуется функция настраиваемой паузы автоматического перезапуска. Не лишним будет измерение перепада давления «Дельта», которой обладают только РДЭ-М (Мастер).

Насосные станции с гидроаккумуляторами

Работая с гидроаккумулятором лучше иметь возможность контролировать время его заполнения. Этой возможностью наделены только РДЭ-М. Регулирование параметров срабатывания защиты от сухого хода будет совсем не лишним, так же, как и регулируемый автоматический перезапуск оборудования. Приветствуется автоматический контроль наличия воздуха в гидроаккумуляторе.Весьма полезна система управления с функцией контроля утечек, реализованная только в РДЭ-М, а также возможность контроля порыва трубопровода.

Выбирая между стрелочным и электронным реле ориентируйтесь на собственное восприятие, т.е. смотрите, какой вариант наиболее удобен для вас. Проще считывать показания с ЖК дисплея, но возможно, кому-то удобнее смотреть показания манометра.

На что обратить внимание

Покупать РД к насосной станции не стоит

Она уже укомплектована автоматикой для поддержания давления в автоматическом режиме.
Заводские настройки, как правило, удовлетворяют параметрам индивидуальных систем водоснабжения: отключение оборудования при достижении давления в системе 2,5 бар, включение – при 1,5 бар, срабатывание защиты от сухого запуска – 0,5 бар.
При покупке следует обратить внимание на такую характеристику прибора, как расчетное количество включений прибора. Чем эта цифра больше, тем дольше прослужит изделие.
Чем больше емкость гидроаккумулятора, тем реже будет запускаться помпа, следовательно, увеличивается его рабочий ресурс.

Схема подключения

Чтобы выполнить монтаж и настройку агрегата, потребуется схема подключения, а также понимание принципов работы. Для функционирования системы водопровода в автономном режиме нужно, чтобы включение и остановка оборудования происходили в автономном режиме. Контролирование функционирования насосной станции поможет обеспечить реле. Это устройство выполнено в виде блока управления.

Перед подключением реле давления стоит тщательно изучить теорию

Для обеспечения требуемой работоспособности изделие обязательно нужно правильно:

• Установить;
• Подсоединить;
• Подключить;
• Настроить;
• Эксплуатировать.

Внутри него находятся 2 пружины, регулирующие уровень давления. Реле подключается к гидроаккумулятору. Забор воды в емкость происходит до того времени, пока давление не достигает установленного на реле уровня. В результате этого контакты размыкаются и насос сразу же отключается.

Конструкция подобного прибора выполнена в виде небольшого блока с пружинами, который помогает регулировать давление. К пружинам присоединена мембрана, регулирующая перепады. Благодаря применению в системе водопровода реле возможно обеспечивать регулярное давление, требуемое для комфортного водоснабжения. При этом функционирование насоса осуществляется в автоматическом режиме. Если на него монтировать параметры нижнего и верхнего давления, то функционирование оборудования будет осуществляться без возникновения перегрузок, что позволяет значительно продлить период его службы.

Как подсоединить помпу к скважине и водопроводу

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
2. К аппарату подсоединяют трос, электрический провод, шланг.
3. Устройство плавно опускают в скважину.
4. Когда насос достигнет дна, его поднимают на полметра-метр.
5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

Как устроено реле?

Для насосных станций, предназначенных для домашнего использования зачастую используется реле давления РМ-5 или его аналоги. Стоит учитывать, что устройство может быть изменено, а потому приведенные в данной статье описание будет лишь примерным и при возникновении проблем, вам придется искать их причину либо в прилагаемой инструкции, либо в информации на просторах Всемирной паутины.

Каждое реле модели РМ-5 имеет металлическую подвижную пластину. С противоположных сторон на нее оказывают давление две пружины. Кроме этого, на нее давит еще и наполненная водой «груша». Вращая прижимную гайку на соответствующей пружине, можно уменьшить или увеличить пределы срабатывания. Пружины не дают воде сместить пружину, то есть механизм реле устроен таким образом, что когда происходит смещение, замыкаются группы электрических контактов.

Но чтобы проще было понять, давайте распишем подробный алгоритм работы:

• насосная станция закачивает воду в резервуар. Двигатель включается благодаря замыканию контактов в реле;
• количество воды в баке увеличивается и при достижении определенного значения верхнего давления, срабатывает механизм и разрывается электроцепь, после чего насос выключается. Утечке воды препятствует обратный клапан;
• по мере расходования воды «груша» опустошается, в системе падает давление и реле снова включается, замыкая контакты.

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Как выбрать реле

Рассмотрим критерии выбора автоматики управления системой водоснабжения.

РД для работы с погружными и скважинными насосами

Подобные агрегаты требуют монтажа реле защиты от сухого хода с минимальной задержкой (в пределах 30 с). Рабочий ресурс нагнетателя увеличится при наличии плавного пуска. Функция автоматического перезапуска будет совсем не лишней, особенно при заборе воды из малодебитной скважины.

Поверхностные насосы

Для них подбирают защиту от сухого хода с более продолжительной паузой при срабатывании (в пределах 180 с). Приветствуется функция настраиваемой паузы автоматического перезапуска. Не лишним будет измерение перепада давления «Дельта», которой обладают только РДЭ-М (Мастер).

Насосные станции с гидроаккумуляторами

Работая с гидроаккумулятором лучше иметь возможность контролировать время его заполнения. Этой возможностью наделены только РДЭ-М. Регулирование параметров срабатывания защиты от сухого хода будет совсем не лишним, так же, как и регулируемый автоматический перезапуск оборудования. Приветствуется автоматический контроль наличия воздуха в гидроаккумуляторе.Весьма полезна система управления с функцией контроля утечек, реализованная только в РДЭ-М, а также возможность контроля порыва трубопровода.

Выбирая между стрелочным и электронным реле ориентируйтесь на собственное восприятие, т.е. смотрите, какой вариант наиболее удобен для вас. Проще считывать показания с ЖК дисплея, но возможно, кому-то удобнее смотреть показания манометра.

На что обратить внимание

Покупать РД к насосной станции не стоит

Она уже укомплектована автоматикой для поддержания давления в автоматическом режиме.
Заводские настройки, как правило, удовлетворяют параметрам индивидуальных систем водоснабжения: отключение оборудования при достижении давления в системе 2,5 бар, включение – при 1,5 бар, срабатывание защиты от сухого запуска – 0,5 бар.
При покупке следует обратить внимание на такую характеристику прибора, как расчетное количество включений прибора. Чем эта цифра больше, тем дольше прослужит изделие.
Чем больше емкость гидроаккумулятора, тем реже будет запускаться помпа, следовательно, увеличивается его рабочий ресурс.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

На трубопроводе

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

Через штуцер

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

• трубопровод от источника забора воды,
• реле,
• манометр,
• трубопровод, подающий воду в дом,
• собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Схема подключения реле давления воды к погружному насосу

Для обоих вариантов справедливы следующие рекомендации:

• Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
• Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
• Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
• Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
• Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

• рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
• коллектор, подающий и распределяющий воду по всем точкам потребления;
• манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Популярные производители и цены

Согласно отзывам потребителей, на сегодняшний день большей популярностью пользуется реле датской компании Danfoss, его диапазон давлений составляет 0,2-8 бар. Стоимость такого оборудование около 3000 рублей. Устройство от немецкого производителя Grundfos с аналогичными характеристиками стоит уже 4500 рублей. Итальянское оборудование Italtecnica со стандартными настройками обойдется примерно в 500 рублей.

Отечественные устройства фирмы «Джилекс» практически идентичны итальянским, однако их стоимость около 300 рублей. Таким образом, продукция отечественного производства оказывается значительно меньше по стоимость, да и по своим характеристикам она практически не уступает западным моделям.

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Схема подключения реле давления воды к электрощитку

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

• заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
• клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
• клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

Расположение клемм на корпусе реле давления воды

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

Пример обвязки реле давления для насоса

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

1. Погружной или поверхностный насос.
2. Манометр.
3. Гидроаккумулятор.
4. Датчик давления.
5. Трубопровод.

Схема установки реле

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.
