Теплый пол водяной своими руками: фото, видео, особенности монтажа

Тёплый пол водяной: рациональный обогрев

Действительно, мало какая из существующих систем обогрева жилых и промышленных зданий готова конкурировать с тёплым водяным полом. Объяснить преимущество тёплых полов на воде несложно.

Так, для традиционных широко распространенных тепловых систем, построенных на базе радиаторов отопления, фанкойлов, конвекторов, характерным технологическим принципом является эффект конвекции.

Конвекционный способ отопления имеет существенный минус — неравномерное распределение тепловых потоков, когда воздух, нагретый радиаторами, преимущественно скапливаются в области потолка помещения.

Нижняя часть жилых комнат при этом находится в области слабо прогретого воздуха. Напольная же часть и вовсе остаётся холодной, что для зимнего сезона неприемлемо. С точки зрения физиологической привычки организма, такой подход к обогреву помещений сложно назвать идеальным.

Совсем иное дело – тёплый пол водяной на трубах PE-RT, исключающий эффект конвекции. Внедрение такой конструкции в жилом доме кардинально перестраивает распределение тепловых воздушных потоков. Именно этим проектом достигается идеальное условие распределения температуры и как следствие – идеальное условие комфорта жилища.

На уровне тёплого пола средняя температура достигает 22°С, а область помещения на уровне центра окна прогревается до 18-20°С.

Тёплые полы водяные в доме обеспечивают лучшее распределение воздушных потоков. Это скрытая конструкция, а потому безопасная для детей. Преимуществ тёплых полов масса

  • равномерный прогрев внутреннего объёма помещения,
  • повышенная степень гигиеничности жилья,
  • лучшие условия безопасности для детей,
  • экономия энергоресурса за счёт автоматической регуляции,
  • продолжительный срок службы.

Водяное напольное отопление в квартире

Напольное отопление – комфорт в доме

В большинстве случаев местное законодательство запрещает укладку напольного обогревательного контура с подключением к системе ГВС или центрального отопления.

Это связано с тем, что у горячей воды или теплоносителя при прохождении через контур понижается температура, что будет доставлять дискомфорт соседям. Кроме того, снижается давление в системе.

В тех регионах, где нет запрета на монтаж гидравлического напольного контура в многоквартирных домах, проект требуется предоставлять на экспертизу – специалисты выдают разрешение только убедившись, что работа центральной системы отопления или ГВС не пострадают.

Техническое решение для квартиры

Технически обустройство водяного напольного отопления возможно с обязательной установкой насосно-смесительного узла, который позволит сохранять давление в системе. Могут быть ограничения на материал изготовления труб – пропиленовые и металлопластиковые нельзя устанавливать, если в системе отопления многоквартирного дома задействован струйный насос (элеватор).

Выбор схемы укладки контура

Схемы укладки контура

Максимально допустимая температура теплоносителя в системе напольного отопления составляет 55°С. Считается оптимальным, если перепад температуры жидкости на входе и выходе контура составляет 5-10°С. При выборе схемы укладки контура следует учитывать, что одни варианты позволяют равномерно прогреть всю площадь пола, а другие в первую очередь обеспечивают нагрев самых холодных зон.

Наибольшей популярностью пользуются следующие варианты укладки контура:

  1. Змейка одинарная. Труба укладывается петлями в один заход, в результате чего пол прогревается неравномерно. Рекомендуется часть трубопровода, в которую поступает нагретый теплоноситель, уложить вдоль внешней стены (двух или трех внешних стен), где теплопотери максимальны
  2. Змейка двойная. В данной схеме чередуются петли с нагретым и остывшим теплоносителем, что способствует равномерному прогреву помещения
  3. Улитка (спираль). Также вариант для равномерного прогрева всей поверхности пола. Спираль укладывается от краев к центру, а затем в обратном порядке. При укладке улитки можно огибать места, где не требуется обогрев
  4. Комбинированный вариант. Можно сочетать оба варианта укладки, разделив помещение на зоны с разными требованиями к обогреву – к примеру, в центральной части помещения использовать спиральную схему, а у выхода – змейку

Монтаж теплого водяного пола

Давайте рассмотрим технологию монтажа пола под бетонную стяжку. Эту работу вполне можно осуществить своими руками, главное действовать по намеченному плану. Но обо всем по порядку.

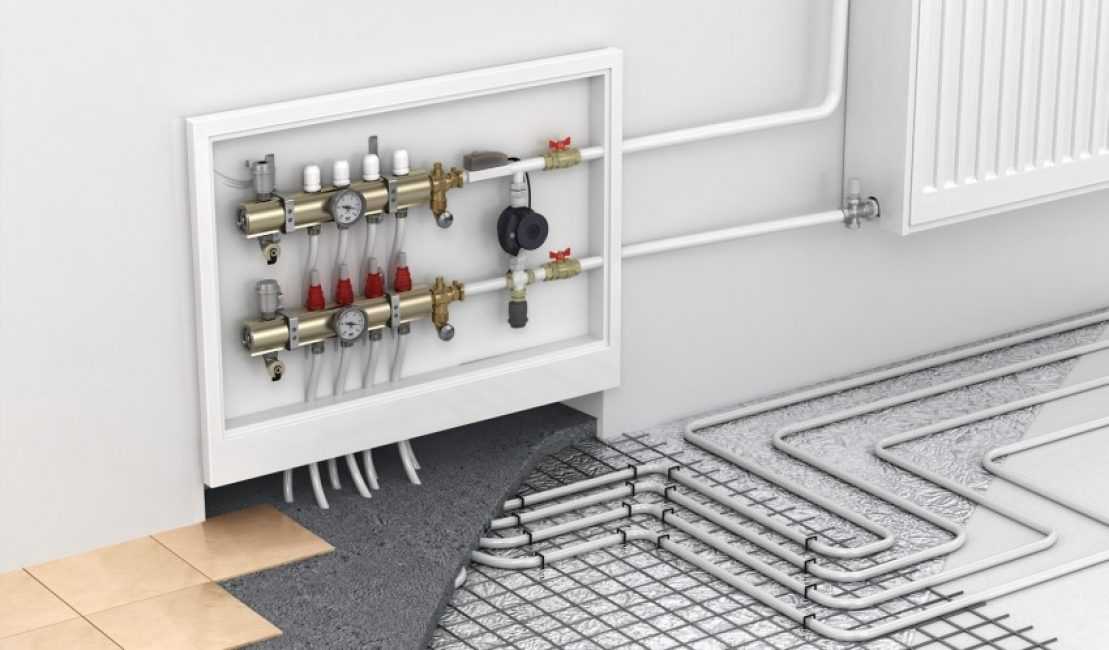

Взгляните на картинку. Устройство всей системы теплого пола довольно элементарно: к нагревательному котлу при помощи труб подключаются коллекторы. Один коллектор для приема горячей воды из котла, второй коллектор для отдачи остывшей воды обратно(все как в классической системе отопления). На рисунке еще представлены такие элементы как расширительный бачок, манометр и электронасос:  эти элементы напрямую не относятся к устройству водяного теплого пола, это скорее элементы котла, ведь в некоторых случаях их может и не быть(к примеру при использовании двухконтурного котла, в котором все оборудование скрыто в одном блоке).

Изначально стоит определиться с местом расположения коллектора, и возможно заранее установить для него специальную «коробку». Такой щиток нужен для удобного управления водяным теплым полом.

Водяной теплый пол идеален для плитки, ламината и деревянных домов — схема укладки

В помещении, где планируется укладка и установка теплого пола необходимо произвести разметку обрабатываемой площади. Желательно это делать по специальным секторам до 40 см2, чтобы при этом учитывать температурные расширения стяжки за счет нагревания. Расчет водяного пола проще производить на обычном тетрадном листе «в клеточку». Нарисуйте в масштабе все трубы в помещении, это поможет точно рассчитать необходимое количество материалов и труб. Система водяного пола должна быть тщательно просчитана.

У наружных стен квартиры или дома, стоит сделать отступ побольше или шаг трубы увеличить, т.к. в этих местах система будет наименее эффективна. Также стоит заранее подумать, где и какая мебель будет установлена, ведь согласитесь, нет никакого смысла обогревать пол под диваном или кухонным гарнитуром. Правильным планированием вы можете сэкономить значительную часть средств на ремонт.

Но давайте приступим к монтажу. Первым этапом является прокладка теплоизоляции: пенопласт, пенополистриол или же пеноплекс. Именно эти материалы препятствуют тепловым потерям в помещении, и все необходимое тепло пойдет вверх. Причем нужно выбирать теплоизоляцию с фольгированной поверхностью.

Далее, по периметру всего помещения, а также вдоль стен  и между выделенными секторами следует проложить демпферную ленту(продается в любом строительном магазине). Она позволить компенсировать тепловое расширение, которое происходит под бетонной стяжкой.

После этого следует положить арматурную сетку, к которой будут крепиться трубы водяного теплого пола. Как сетка уложена, начинается прокладка труб. Чаще всего трубы укладывают змейкой, двойной змейкой, спиралью со смещенным центом.  О том, как можно постелить трубы водяного теплого пола можно посмотреть на фото и видео на этой странице.

Трубы теплого пола прикрепляются к арматурной сетке по схеме с использованием пластиковых хомутов с шагом в один метр.

Не стоит забывать и о том, что шаг укладки труб для водяного пола должен быть от 10 до 40  сантиметров. А расстояние от трубы  до ближайшей стены не менее 8 см.

Теплый пол водяной своими руками видео.

В данном ролике собран весь огромный пласт теоретических знаний по теплому водяному, из него вы узнаете:

  1. Какой шаг использовать для труб теплого водяного пола?
  2. Какой толщины должен быть утеплитель?
  3. Для чего служит сетка МАК, и какого размер ее надо для теплого водяного пола?
  4. Какой рисунок эффективнее для теплого водяного пола?
  5. Какой толщины должна быть стяжка для пола?
  6. Как правильно рассчитать количество материала для монтаж?
  7. Как запускать отопление в теплых полах, чтобы не потрескалась стяжка?

Видео достаточно длинное, поэтому рекомендую в настройках увеличить скорость ролика до 1.25

Преимущества и недостатки

К преимущества таких полов можно отнести их относительную экономичность. Ведь в большинстве случаев, для работы этой системы будут использоваться полноценные нагревательные котлы, КПД которых намного выше систем электрического теплого пола. К тому же, если использовать теплый пол по всей площади дома или квартиры, он будет работать как основной или дополнительный элемент отопительной системы. Таким образом, водяной теплый пол делает напольное покрытие не только приятным и теплым на ощупь , но и в какой-то степени обогревает дом.

Недостатки тут тоже есть, но они скорее относятся не к эксплуатационным качествам, а к экономическим. Ведь средняя стоимость материалов для водяного пола составляет около 1500 рублей за 1 квадратный метр. Это без учета работ. Если заказывать монтаж пола «под ключ», то цена квадратного метра вырастет до 2000-3000 рублей за кв.м. Именно поэтому наша статья как нельзя кстати поможет вам сэкономить довольно серьезную сумму денег, ведь все работы можно сделать вполне качественно своими руками.

Калькулятор, который вычислит для вас примерную стоимость материалов, исходя из необходимой площади:

Подключение труб к коллектору

Подключаем уложенные трубы к коллектору

Когда трубы теплого пола уложены по всему периметру, настало время подключить их к коллектору. В коллекторе подсоединяем начало трубы к выходу теплой воды, а конец трубы к возвратному отверстию для охлажденной воды. Трубы закрепляем при помощи специальных гаек коллектора.

Приблизительная длина каждого контура должна быть от 50-60 метров, в зависимости от мощности вашей отопительной системы. Если метраж трубы приближается к порогу, лучше начать другой контур. Узнать оптимальную длину контура можно изучив инструкцию к вашему отопительному котлу.

Конец трубы следует подсоединить к возвратному коллектору. Все эти действия вы можете видеть на видео внизу страницы.

Если труба проходит рядом с деформационным швом, на нее следует одевать гофрированную трубку.

Как только все работы по монтажу будут окончены, необходимо будет проверить работоспособность водяного пола до стяжки пола бетоном(опрессовку). Для этого нужно включить котел на полную его мощность. В трубы поступит вода под определенным давлением, которое превышает обычное в полтора раза. Во время этого тестового запуска тщательнейшим образом проверьте каждое соединение, каждый метр трубы, посмотрите не пережата ли труба под давлением хомутами.Опрессовка должна длиться не менее двух часов.

И в завершении следует лишь сделать ровную стяжку пола с применением специальных смесей, которые используются для теплых полов. При этом пол поднимется приблизительно на 7 см. Во время заливки пола, в трубах должна циркулировать вода(холодная) под рабочим давлением.

После высыхания стяжки, можно приступать к самостоятельной укладке плитки на пол. Читайте об этом подробнее на соответствующей странице.

Если пол укладывается под ламинат или деревянный пол, трубы прокладываются под лагами, без стяжки. В случае с ламинатом, на лаги настилаются листы фанеры или ОСБ плиты, и в них делаются небольшие отверстия для лучшей передачи тепла.

В некоторых случаях смонтрировать такую систему проще без стяжки, на лагах. Это допустимо, но эксперты все таки рекомендуют использовать стяжку как обязательный этап монтажа, т.к. в этом случае вся система прослужит дольше, и будет работать эффективнее.

Устройство водяного теплого пола

Можно выделить три разновидности водяного пола:

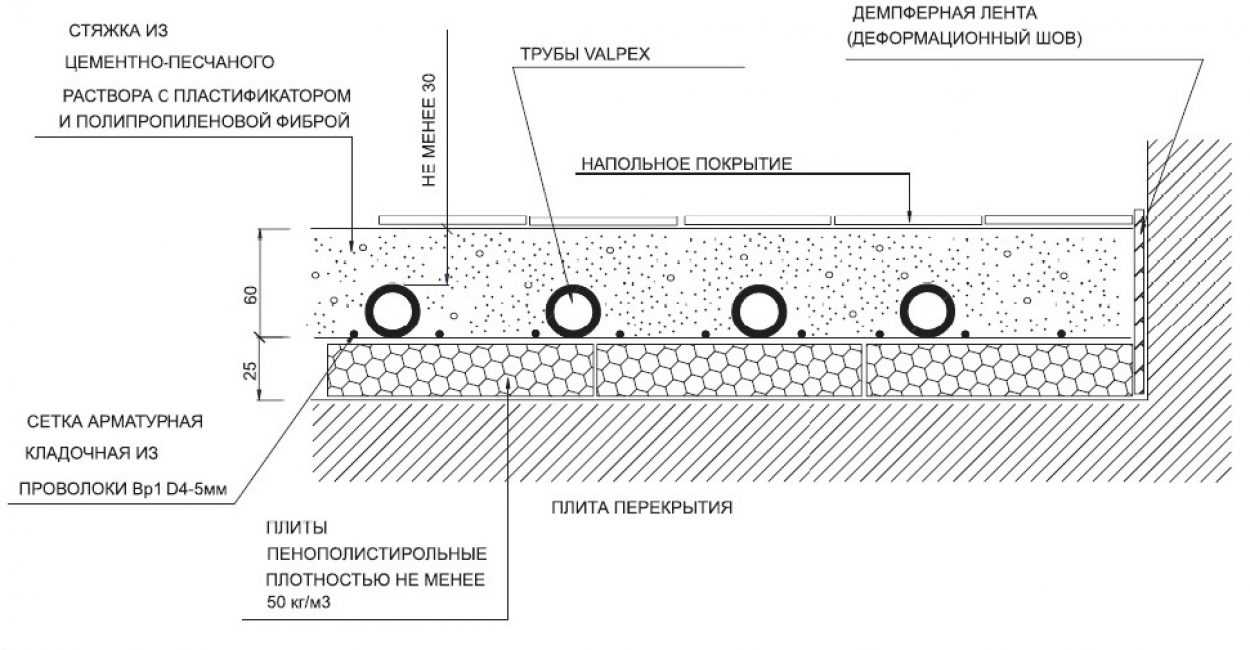

  1. Теплый пол под бетонной стяжкой, смотрите схему ниже.
  2. Настильный водяной пол без стяжки в доме, с использованием паркета, плитки или линолеума. Эти покрытия укладываются на алюминиевые пласты через специальную прокладку из картона или полиэтилена.
  3. Деревянный водяной пол, где основой является старый пол из деревянных перекрытий. По отзывам это самый оптимальный вариант.

Если рассматривать вкратце, то водяной пол формируется из теплоизоляции, металлопластиковых труб, крепежа, коллекторов с фитингами для подключения к системе отопления и для осуществления работы насоса для циркуляции воды в системе.

Помимо этого, если система монтируется в ванной комнате, нужно заранее сделать гидроизоляцию.

Стоит рассчитывать на то, что по окончании всех работ, пол поднимется примерно на 6-7 сантиметров.

Несколько слов о котле

Котлы могут быть любого типа, но с условием работы на низких температурах

Какой котел нужен для системы теплых водяных полов? — В принципе подойдет любой котел, но стоит оговориться о некоторых нюансах.

Нужно выбирать такой котел, который способен работать на достаточно низких температурах: 30-40о C. Обусловлено это простой причиной — при высоких температурах работы нагревательного котла, пол становится слишком горячим, чтобы комфортно по нему ходить

Поэтому при выборе стоит обратить внимание именно на параметр диапазона рабочих температур

В целом подойдут для нашей системы классические газовые котлы, двухконтурные, дровяные\угольные, электрически и т.д. Проще всего будет с газовыми котлами, имеющими современную электронную начинку, которая будет поддерживать работу всей системы и температуру автоматически.

Расчет длины и сечения трубы

Расчет контуров рекомендуется доверить профессионалам, чтобы избежать критичных ошибок, которые скажутся на эффективности работы системы. Также можно воспользоваться специальными программами (к примеру, Audytor CO от Sankom).

При расчетах важно учитывать следующие факторы:

  • контур монтируют с отступом в 20 см от стен
  • в местах, где будет установлена сантехника или постоянная мебель, трубы не прокладывают
  • максимальная длина контура зависит от сечения трубы (для 16 мм – 100 м, для 18 мм – 120 м, для 20 мм – 125 м), превышение рекомендованных значений помешает поддерживать необходимый уровень давления в системе
  • в больших помещениях монтируют два или более контуров
  • разница между длиной контуров не должна превышать 15 м
  • шаг между соседними витками составляет 10-30 см (в зонах, требующих усиленного обогрева, выбирают минимальный шаг, в остальной части помещения промежуток между витками можно увеличить)

Для точного расчета требуется принимать во внимание мощность системы отопления, уровень теплопотерь в помещении, для которого проектируется контур, толщину стяжки, а также плотность теплопотока. График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя

При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола

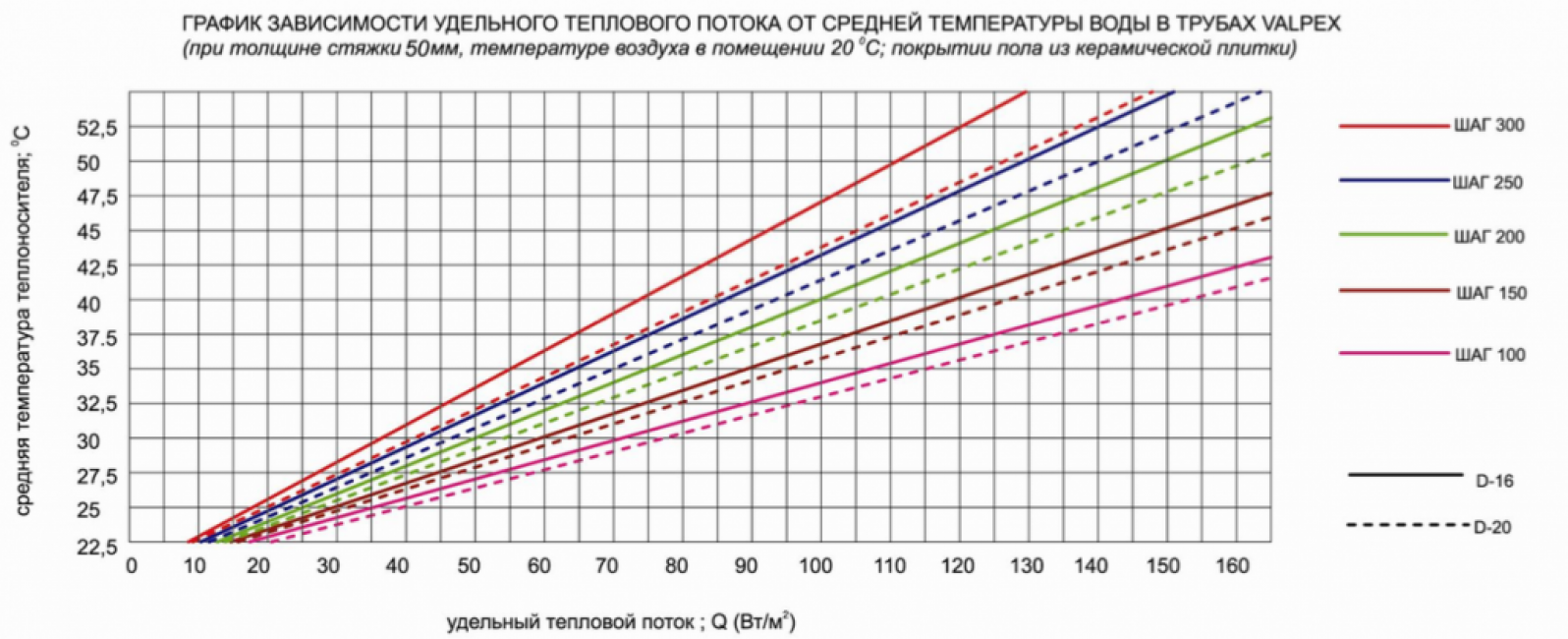

График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя. При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола.

Для расчета длины контура активную площадь обогрева следует разделить на шаг укладки (обе величины – в метрах). К полученному результату прибавляют длину загибов и расстояние между контуром и коллектором.

Пирог теплого пола

Пирог тёплого пола

Состав многослойной конструкции зависит от типа основания пола. Обычно это бетонная плита или деревянное перекрытие, но основанием пола может служить и грунт.

В состав пирога на бетонном основании входит:

  • гидроизоляция
  • демпферная лента по периметру помещения и вокруг всех конструкций
  • плитный утеплитель
  • фольгированный материал, отражающий тепло (может отсутствовать)
  • армирующая сетка для крепления труб (может отсутствовать)
  • отопительный контур
  • стяжка
  • чистовое покрытие

Если основанием служит грунт, то требуется уложить и тщательно утрамбовать:

  • слой насыпного грунта 15 см
  • слой щебня 10 см
  • слой песка 5 см

Затем заливается черновая стяжка, после чего можно монтировать теплый пол по той же схеме, что и в случае с бетонным основанием.

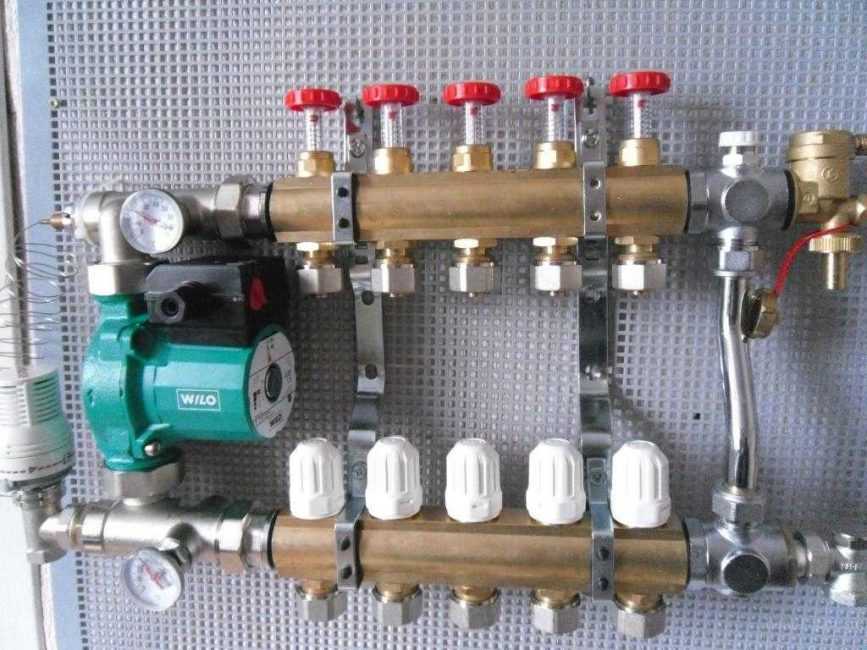

Обустройство коллекторного узла, подключение к котлу

За нагрев теплоносителя отвечает отопительный котел. Его мощность должна равняться суммарной мощности всех напольных отопительных контуров (и радиаторов отопления, если они предусмотрены) плюс 15-20% от полученного результата.

В доме следует запроектировать установку коллекторных шкафов, внутри которых размещено оборудование для подключения отопительных контуров:

  • 2 коллекторные гребенки (подающая и обратная)
  • клапаны запорные/регулировочные
  • циркуляционный насос
  • воздухоотводчик
  • расходомер
  • манометры

Количество отводов коллекторных гребенок должно соответствовать количеству подключаемых контуров, поэтому распределительный узел монтируется после разработки проекта напольного отопления. Гребенки подключают к подающему и обратному трубопроводу, подсоединенным к котлу.

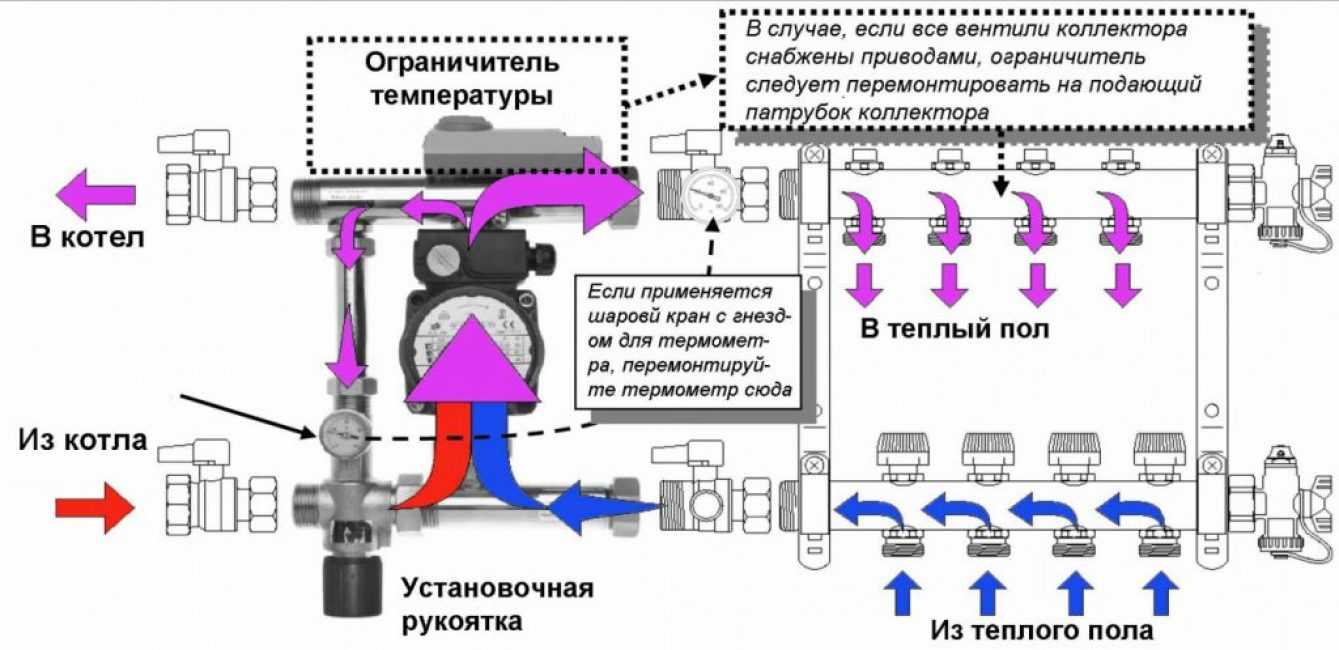

Принцип работы

Функционирование распределительного узла

Нагретый теплоноситель поступает в напольный контур, отдает тепло и по обратному трубопроводу возвращается в котел, где снова нагревается. За постоянное движение жидкости отвечает циркуляционный насос. Когда воздух в помещении прогревается до заданных значений, срабатывает установленный в нем термодатчик, и клапан перекрывает поступление нагретого теплоносителя в соответствующий контур. В более простом варианте регулировка нагрева теплого пола выполняется вручную.
