Двухтрубная система отопления: схемы для частного дома и особенности монтажа системы (125 фото и видео)

Монтажные работы

Вначале нужно определиться с типом системы в плане энергоносителя. Безусловно, энергоносители должны быть экономными и доступными. Если к дому подведен газ, то желательно оборудовать водяное отопление (коттеджа) с двумя котлами, один из которых будет основным (газовым), а второй – вспомогательным (на твердом топливе или электроэнергии). В таком случае достигается полная энергонезависимость.

Когда количество расходных материалов определено, а сами они уже куплены, можно приступать непосредственно к монтажным работам.

Котельная

Котельная

В первую очередь следует позаботиться об установке отопительного котла. Для этого обустраивается котельная. В котельной будет находиться большое количество продуктов горения, в связи с чем в ней (будь она подвалом или отдельным помещением) нужна хорошая вентиляция.

К котлу должен обеспечиваться свободный доступ, при этом сам прибор желательно расположить в некоторой отдаленности от каждой из стен. Все прилегающие поверхности вокруг котла облицовываются огнеупорным материалом. Дымоход от теплогенератора выводится наружу.

Монтаж коллекторного шкафа

Монтаж коллекторного шкафа

При необходимости далее устанавливается распределительный коллектор и циркуляционный насос (если они предусмотрены составленной ранее схемой). Также рядом с котлом устанавливается оборудование для измерения и регулировки.

Прокладка трубопровода

Монтаж систем отопления

От того места, где расположен теплогенератор, проводится трубопровод к каждому из планируемых радиаторов. Если нужно провести магистраль через стену, то в последней в соответствующем месте проделывается отверстие. По окончании прокладки все отверстия заделываются цементным раствором.

Подключение батарей

Подключение батарей

Завершающим этапом монтажных работ является установка отопительных радиаторов. Они вешаются под окнами на специальные кронштейны. А если габариты радиатора недостаточны для закрытия всего оконного проема, то следует установить сразу два прибора или же нарастить секции.

Каждый радиатор устанавливается минимум в 10-12 см от пола и подоконника, и в 2-5 см от поверхности стен. Входные и выходные отверстия приборов оснащаются регулирующими и запорными механизмами, желательно также наличие термодатчиков, позволяющих более точно регулировать температуру.

Подключение батарей

Когда все элементы системы установлены, производится ее опрессовка (гидравлическое испытание). Этим должны заняться специалисты, которые выдадут по завершению опрессовки соответствующий документ. Запускать котел в первый раз можно лишь после соответствующего разрешения и исключительно в присутствии сотрудника газовой службы.

Монтаж отопления

Порядок обустройства двухтрубного отопления в двухэтажном коттедже

Отопительный контур такого типа подразумевает наличие следующих элементов:

  • нагревательного котла;
  • автовоздушного узла;
  • радиаторов в необходимом количестве;
  • клапанов – балансировочного, термостатического, предохранительного;
  • насоса циркуляционного;
  • расширительного бака;
  • вентилей;
  • подающего и обратного коллекторов (при коллекторной схеме);
  • подающих и отводящих труб;
  • измерительного оборудования – например, термоманометра.

Алгоритм установки:

Выбрать наиболее подходящую схему.
Заказать в проектном бюро чертежи схемы и расчёт количества необходимых материалов.
Установить в подходящем помещении, с хорошей вентиляцией и огнеупорным покрытием поверхностей, отопительный котёл

Если котёл электрический, эти предосторожности не нужны.
Поставить расширительный бак, соединяемый, при необходимости, с распределительным коллектором.
Оснастить систему приборами измерения и регулирования.
Подключить ко всем радиаторам трубы – подводящие и отводящие. Подключить к обратному контуру циркуляционный насос (аппарат лучше работает при невысоких температурах).
Визуально оценить качество работ и провести испытания.

Если расчёты были верно проведены и сборка осуществлялась с должной аккуратностью, отопительная система прослужит долго, без перебоев в работе.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Советы

Расширительный бак располагается на уровне или выше самой пиковой точки магистрали. Если есть автономная водоподача, то его можно интегрировать с расходным бачком. Уклон подающей и обратной труб должен быть не больше 10 см на 20 и более погонных метров.

Если трубопровод оказался у входной двери – уместно разделить его на два колена. Тогда разводка создается от места верхней точки системы. Нижняя магистраль двухтрубной конструкции должна находиться симметрично и параллельно верхней.

Все технологические узлы нужно оснастить кранами, а подающую трубу желательно утеплить. Распределительный бак также желательно разместить в утепленном помещении. При этом не должно быть прямых углов, резких переломов, которые создадут впоследствии сопротивление и воздушные пробки. Наконец, нельзя забывать про опоры для труб — они должны быть из стали и врезаться на каждые 1,2 метра.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

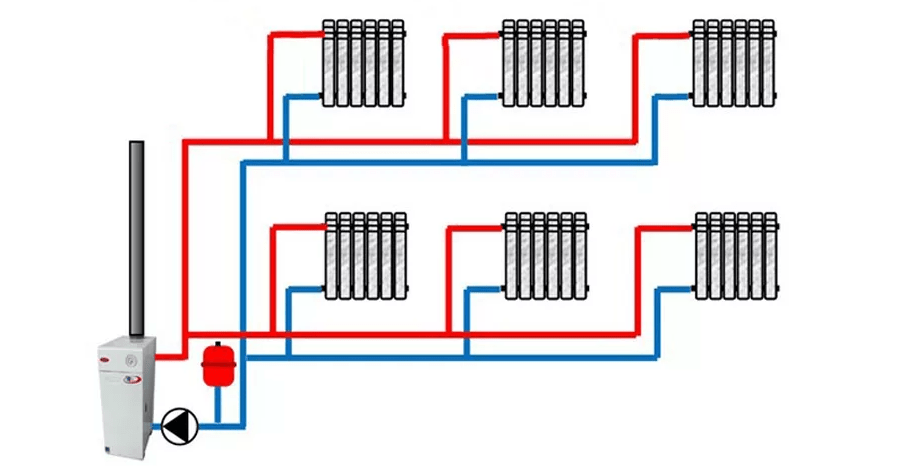

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Отопительные котлы

Схема принудительного отопления для частного дома не может обойтись без отопительного оборудования, в качестве которого может выступать котел одного из следующих видов:

  1. Газовые. Наиболее распространенный вариант. Для установки газовых котлов нужна подведенная магистраль, а процесс установки обходится достаточно дорого. Впрочем, на этом недостатки заканчиваются – работающие на газе котлы обходятся дешевле всех остальных в эксплуатации, и внимания они к себе не требуют.
  2. Электрические. Менее распространенный и сравнительно недорогой вид котлов. Самым большим недостатком подобных устройств является стоимость электроэнергии и ее расход – в конечном итоге затраты на отопление оказываются чрезмерно велики.
  3. Жидкотопливные. Довольно экономичный вид котлов, но назвать его лидером по данному параметру нельзя. В качестве топлива обычно используется солярка, что, с одной стороны, обходится сравнительно недорого, но с другой стороны – ее придется периодически доливать, поэтому оставить котел без внимания будет невозможно.
  4. Твердотопливные. Такие котлы обходятся недорого, да и стоимость твердого топлива (угля, дров и пеллет) сравнительно невелика. Разумеется, для поддержания рабочей температуры придется постоянно закладывать новую порцию топлива – то есть в эксплуатации твердотопливные котлы довольно неудобны.

Чтобы схема отопления частного дома с принудительной циркуляцией была достаточно эффективной, нужно еще на этапе ее проектирования рассчитать необходимую мощность котла. Лучше всего будет обратиться к специалистам, но при большом желании можно выполнить эту работу и самостоятельно – например, воспользовавшись онлайн-калькулятором. Существует и методика, позволяющая рассчитать приблизительное значение мощности, согласно которой, на отопление каждых 10 кв.м. помещения требуется 1 кВт тепловой энергии.

Проект отопления двухэтажного дома

Наиболее комфортные условия (22 – 24 градуса) поддерживают:

  • в детских и комнатах пожилых людей;
  • в ванной комнате и туалете;
  • в сауне, спортзале или бассейне.

Для следующей группы помещений нормами установлена температура от 21 градуса:

  • спальни и комнаты для гостей;
  • комнаты обслуживающего персонала;
  • помещения, сдаваемые внаем.

В жилой зоне минимально допустимая температура составляет 18°С:

  • гостиная;
  • рабочий кабинет;
  • столовая.

В кухне, домашней мастерской или зимнем саду обычно устанавливаются дополнительные средства обогрева, стационарная же система отопления рассчитывается на 15 – 16 градусов.

В проходной зоне, куда входят прихожая, гараж или лестничная клетка, минимальная температура составляет 12 градусов.

Типовая схема отопления и водоснабжения коттеджа

Далее выполняют расчет теплопотерь, в котором помимо указанных температур учитывают:

  • Термическое сопротивление материалов, из которых сделаны ограждающие конструкции.
  • Средняя температура самого холодного месяца в регионе строительства, а также за весь отопительный сезон.
  • Коэффициент сезонной работы котла (для средней полосы – 0,5, севернее – 0,7, южнее – 0,3).

Величина теплопотерь через ограждающую конструкцию рассчитывается по формуле:

W= A * dT * (1/R * S),

где

  • W – мощность тепловых потерь;
  • А – площадь поверхности ограждающей конструкции;
  • dT – разница между внутренней и наружной температурами;
  • R – термическое сопротивление материала (при расчете многослойной конструкции данные параметры для каждого слоя необходимо суммировать);
  • S – толщина слоя материала.

По вычисленным теплопотерям подбирают радиаторы в каждое помещение (их теплоотдача должна компенсировать утечки тепла с запасом в 20%) и теплогенератор.

Как работает отопление по двухконтурной схеме

Отопление по двухконтурной схеме

Структура схемы предполагает движение теплоносителя по двум разным трубам от каждого радиатора. При этом оба отрезка подключены к разным механизмам работы: входной – к подающей магистрали, а выходной – к обратной трубе. По первому отрезку нагревающаяся вода двигается в сторону всех отопительных приборов, а по второй уже остывший раствор идет в котел. Специалисты выделяют в связи с этим несколько особенностей:

  1. Каждый радиатор равномерно прогревается (при правильных расчетах элементов);
  2. Если происходят изменения в одной части батареи, то на другие составляющие системы это не влияет;
  3. На одном отрезке трубопровода может находиться до 30-40 радиаторов, однако при этом должны быть соответствующие показатели производительности насоса, а также диаметры труб, чтобы агрегат функционировал эффективно.

Схема может быть с принудительной циркуляцией или естественной – здесь зависит многое от самого принципы работы конструкции. Также в качестве теплоносителя может быть использован различный материал, а не только вода.

Способы подключения радиатора

От выбора схемы подсоединения отопительных трубопроводов напрямую зависит эффективность теплоотдачи радиатора. Если теплоноситель не циркулирует по всей его внутренней площади, а быстро выходит в обратку, то тепло батарея отдает по минимуму.

Самым эффективным способом подключения является диагональный. При нем вода внутри радиатора успевает на пути от входа к выходу охватить все секции, отдав каждой тепловую энергию

Подвести трубы с теплоносителем к радиатору можно тремя способами:

  • боковой односторонний – трубы расположены сбоку с одной стороны;
  • горизонтальный – нижний или верхний – трубы находятся на одном уровне по горизонтали относительно друг друга сверху или снизу батареи – одна подходит справа, а вторая слева;
  • диагональный перекрестный – трубы подсоединяются по диагонали.

В паспортах на радиаторы теплоотдача обычно указывается для диагонального способа подключения. При боковом подсоединении потери тепла будут достигать 10% от этого максимума. А при горизонтальном варианте они могут достигнуть и всех 20–25%.

Однако многое здесь зависит от количества секций и внутреннего устройства батареи. Плюс, немаловажную роль играет материал изготовления радиатора, а также место его размещения в помещении.

Схемы разводки трубопроводов по подаче теплоносителя бывают:

  • с верхним подводом;
  • с нижним подводом.

Если система с естественной циркуляцией, то более эффективной и предпочтительной будет схема с верхней разводкой. Но при наличии циркуляционного насоса приемлемы оба варианта.

Непосредственно процесс подключения радиатора от способа подвода труб отопления зависит не сильно. Подача и обратка подсоединяются к батарее в соответствии с выбранной схемой. А оставшихся два отверстия закрываются краном Маевского и заглушкой.

Вариант #1 – с верхней разводкой

В этой схеме магистраль с теплоносителем к радиатору подходит сверху. Отводная труба может подключаться с этой же стороны, в боковом варианте, либо с другой (диагональный аналог). При этом движение воды в контурах подачи и обратки может быть попутным или встречным (тупиковым).

Если секций в радиаторе меньше десяти, то боковой способ подключения труб практически не уступает диагональному – но при большем их количестве в дальний от входа край батареи теплоноситель будет доходить только при сильном напоре в системе

При выборе верхнего подключения движение теплоносителя рекомендуется организовывать по попутной схеме. В этом случае обратный и подающий контуры получаются приблизительно одинаковой протяженности, что сильно упрощает балансировку всей системы.

На практике чаще используют тупиковую схему, так как она требует труб по метражу немного меньше.

Если дом небольшой – до 200 кв. м и хочется максимально сэкономить на системе отопления, стоит предпочесть именно схему с встречным движением нагретой воды. Здесь регулировка не так сложна и вполне реализуема. Но для большого коттеджа – в два-четыре этажа, лучше выбрать что-то иное.

Вариант #2 – с нижним подводом

В данном случае теплоноситель подводится снизу. Если такая разводка выстраивается в одноэтажном доме, то это позволяет избавиться от стояков. Обе трубы прокладываются от котла вдоль пола и не так коробят своим видом интерьер. Чем меньше в комнате трубопроводов, тем красивей все выглядит.

Главное достоинство нижнего подвода – отсутствие стояков, что немного уменьшает сумму сметы на обустройство отопительной системы в доме

Обратка может в такой схеме подключаться:

  • сбоку;
  • по горизонтали снизу;
  • по диагонали.

Если используется обычный радиатор, без специальной перегородки для более эффективной циркуляции теплоносителя внутри, то лучше всего выбрать диагональный способ подсоединения.

Однако гидравлическое сопротивление в таком случае выходит больше, чем при горизонтальном варианте. Здесь надо внимательно считать что выгодней, делая теплотехнический расчет.

Нередко горизонтальный способ получается максимально эффективным по теплопотерям. Но это возможно только при наличии на входе между первой и второй секциями батареи заглушки, которая направляет теплоноситель вверх по всему радиатору. Так сопротивление выходит минимальным, а теплоотдача максимальной.

Нижний подвод рекомендуется выбирать только для циркуляционных систем отопления. При естественном движении теплоносителя в радиаторах будет постоянно скапливаться воздух, особенно при горизонтальном и боковом подключении трубопроводов.

Его придется постоянно спускать с помощью кранов Маевского. А это дополнительные телодвижения, поэтому лучше изначально избавить себя от подобных забот.

Принципы расчета

Чтобы не наделать ошибок при расчете отопления, требуется предварительно нарисовать схему на бумаге. На ней указываются все компоненты конструкции

Важно понимать, сколько жидкости протекает через все узлы по отдельности, с какой скоростью она движется, как меняется работа все системы в результате изменения режима функциональности отдельных ее элементов

Во время расчета не стоит упускать гидродинамическое сопротивление воды при ее движении, которое влияет на давление внутри системы и напор. Для проведения процедуры применяются специальные таблицы и формулы.Правильный расчет позволит избежать проблем с функциональностью отопительной конструкции в будущем.

Как выглядит оптимальная система отопления для частного дома

Предусмотреть все технические нюансы и технологические параметры автономного отопления необходимо на стадии проекта

Отдавая предпочтение той или иной схеме важно, что бы будущее отопление отвечало соответствующим параметрам и бытовым потребностям

Не бывает хорошей или плохой разводки. В каждом отдельном случае эффективность отопления зависит от правильности подключения и грамотно составленного проекта. На практике нередко владельцы жилых домов сталкиваются с ситуацией, когда в результате разработки проекта и последующего монтажа трубопровода  возникает тупиковая система отопления. В них теплоноситель, поступающий в радиатор, вынужден сталкиваться с остывшим, встречным потоком, отработанного теплоносителя. Такой вид подключения используется для двухтрубных систем с горизонталь расположением трубопровода. Сказать, что такое отопление не выгодно и малоэффективно, нельзя. Большей популярностью пользуется двухтрубная горизонтальная схема отопления с нижней разводкой с попутным движением теплоносителя.

Существуют два вида схем движения теплоносителя: попутная и тупиковая. В предлагаемой таблице можно увидеть сравнительные параметры обоих вариантов движения теплоносителя

Критерии оценки Схема движения теплоносителя
Попутная Тупиковая
Гидравлика и балансировка:

тепловая мощность/типоразмеры отопительных приборов одинаковые

1. Гидравлический расчет снижения давления в любом контуре

2. Система имеет гидравлическую увязку без применения дополнительной запорной арматуры

1. Гидравлический расчет снижения давления в каждом контуре

2. Необходимость увязки контура между собой, используя настроенные термостатические клапаны на отопительных приборах

тепловая мощность системы/типоразмеры фасонных элементов и отопительных приборов разные 1. Гидравлический расчет снижения давления в каждом контуре

2. Необходимость увязки контура между собой, используя настроенные термостатические клапаны на отопительных приборах

II. Длина трубопроводов Большая Минимальная
III. Монтаж Труднее

Типоразмеры фасонных частей имеют различия, диаметры одинаковых участков разные

Легче

Все диаметры, типоразмеры  фасонных участков одинаковы

IV. Точки «равного давления» присутствуют отсутствуют

Обязательно прочтите: что эффективнее, однотрубная или двухтрубная система отопления?

Монтаж двухтрубной системы отопления горизонтального типа в основном используется для обогрева одноэтажных жилых домов, когда стоит задача присоединить большое количество радиаторов. Подключение батарей предполагает два варианта:

  • лучевой;
  • последовательный.

Вариант с лучевым подключением обогревательных приборов называется еще радиальный. Для последовательного подключения используется обычная пара трубопроводов. И первый, и второй тип подключения имеют свои преимущества. В радиальном подключении нет необходимости устанавливать дроссели, контролирующие работу радиаторов близко расположенных к котлу.  Температура во всех радиаторах одинакова. Такой тип очень удобен для частных, одноэтажных домов.

Хороша система отопления с последовательным подключением. Существенно экономится расходный материал.

Хорошая работа отопления в частном доме зависит от многих факторов, начиная с грамотного выбора типа и разновидности отопления, заканчивая правильно составленным проектом. Гидравлические расчеты, которые являются неотъемлемой составной частью проекта — работа квалифицированного специалиста. Регулировка двухтрубной системы отопления осуществляется до начала отопительного сезона, когда есть время на устранения технических неполадок и несоответствий.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
