В системах теплоснабжения трубопроводы испытывают постоянные температурные нагрузки: при нагреве металл расширяется, при остывании — сжимается. Чтобы эти деформации не разрушали систему, применяют специальные конструктивные элементы. Неподвижные опоры трубопроводов тепловых сетей — один из ключевых элементов такой системы: они жёстко фиксируют трубу в определённой точке, не позволяя ей смещаться в осевом направлении, и тем самым задают чёткие границы для компенсации температурных расширений.
Для чего нужны неподвижные опоры
Основная задача неподвижной опоры — воспринять усилия, возникающие в трубопроводе вследствие температурных изменений, давления теплоносителя и других эксплуатационных нагрузок. Труба между двумя соседними неподвижными опорами образует так называемый температурный участок, внутри которого все перемещения компенсируются с помощью компенсаторов — сальниковых, сильфонных или П-образных.
Без таких фиксирующих точек трубопровод под воздействием тепловых расширений мог бы смещаться непредсказуемо, передавая нагрузки на арматуру, насосные станции и другое оборудование. Правильно расставленные неподвижные опоры позволяют чётко управлять этими усилиями и направлять их туда, где система способна их поглотить.
Помимо ограничения осевых перемещений, неподвижные опоры воспринимают и поперечные нагрузки — например, от ветрового воздействия при надземной прокладке или от грунтового давления при подземном монтаже в канальном исполнении. Таким образом, они выполняют комплексную удерживающую функцию.
Конструктивные разновидности

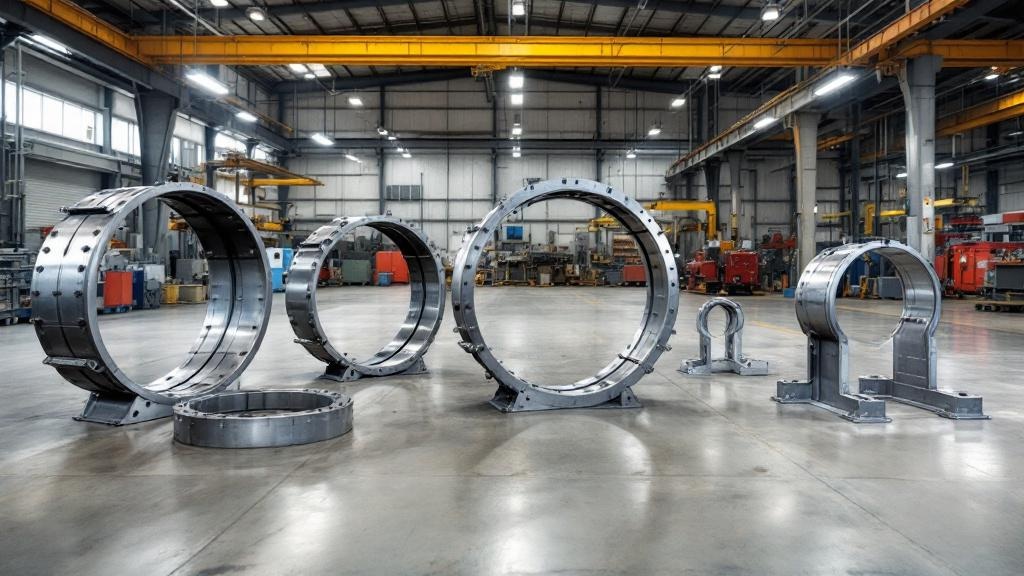

По конструкции неподвижные опоры делятся на несколько основных типов, каждый из которых подходит для определённых условий монтажа и диаметров трубопровода. Выбор типа опоры зависит от способа прокладки (надземная, канальная или бесканальная), величины действующих нагрузок и диаметра труб.
- Щитовые (лобовые) опоры — воспринимают осевые усилия через жёсткий металлический щит, приваренный к трубе и упирающийся в бетонную конструкцию канала или камеры. Применяются преимущественно при канальной прокладке.
- Хомутовые опоры — фиксируют трубу с помощью металлических хомутов, закреплённых на несущей конструкции. Используются при надземной прокладке на эстакадах и в технических коридорах.
- Опоры с упорными кольцами — кольцо приваривается непосредственно к трубе и передаёт нагрузку на неподвижную конструкцию через торцевой упор. Подходят для трубопроводов большого диаметра с высокими осевыми нагрузками.
- Сварные рамные опоры — применяются при бесканальной прокладке в ППУ-изоляции, конструктивно интегрированы в систему неподвижного закрепления трубы в грунте.
Выбор конкретного типа всегда определяется проектом и зависит от расчётных нагрузок, диаметра трубопровода и местных условий прокладки. Ошибка на этапе проектирования или монтажа может привести к значительным усилиям на смежные конструкции и преждевременному износу системы.
Материалы и требования к изготовлению
Неподвижные опоры для тепловых сетей изготавливают преимущественно из конструкционной стали — как правило, из листового и фасонного проката. Сварные швы, соединяющие элементы опоры между собой и с трубой, должны соответствовать требованиям нормативной документации по тепловым сетям, поскольку именно через сварку передаётся большая часть нагрузки.
Поверхность готовых изделий обязательно защищают от коррозии. Для этого применяют грунтовку и лакокрасочные покрытия, а в агрессивных средах — более стойкие системы антикоррозионной защиты. При бесканальной прокладке в ППУ-изоляции часть конструкции опоры оказывается в прямом контакте с грунтом, что дополнительно повышает требования к защитному покрытию.
Изготовление ведётся по рабочим чертежам, разработанным в соответствии с действующими строительными нормами и стандартами на тепловые сети. Типовые серии опор широко применяются в массовом строительстве, однако нестандартные условия прокладки нередко требуют индивидуального проектного решения.
Монтаж и эксплуатация

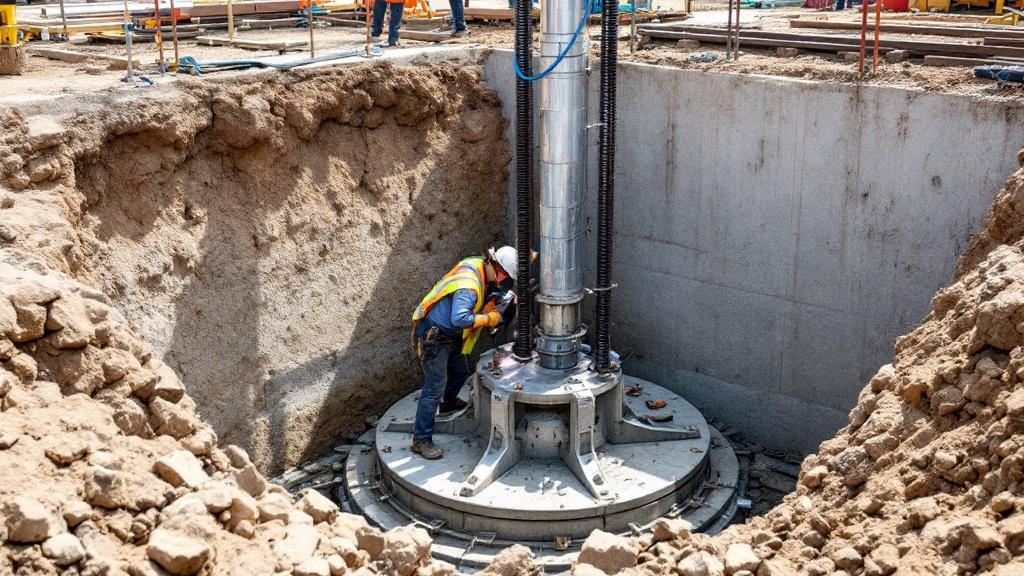

При монтаже неподвижных опор особое внимание уделяют точности позиционирования: отклонение от проектного положения влияет на распределение нагрузок по всему температурному участку. Опоры должны быть надёжно закреплены на несущих конструкциях — железобетонных подушках, стенах камер или металлических эстакадах — до того, как к ним приваривают трубу.
В процессе эксплуатации неподвижные опоры практически не требуют обслуживания, если монтаж выполнен правильно. Тем не менее при плановых осмотрах тепловой сети проверяют состояние антикоррозионного покрытия, целостность сварных швов и отсутствие видимых деформаций конструкции. Обнаруженные дефекты устраняют в рамках текущего или капитального ремонта.
Срок службы качественно изготовленных и правильно смонтированных опор сопоставим со сроком службы самого трубопровода и при соблюдении проектных условий эксплуатации может составлять несколько десятков лет. Именно поэтому к выбору производителя и контролю качества изготовления этих, казалось бы, незаметных элементов системы стоит подходить серьёзно.
Неподвижные опоры — один из тех элементов тепловой сети, которые не бросаются в глаза, но во многом определяют её надёжность. Правильный подбор типа опоры, соответствие изделия проектным нагрузкам и грамотный монтаж в совокупности обеспечивают стабильную работу всего трубопровода на протяжении многих лет без аварийных ситуаций и незапланированных ремонтов.
