Кратко о механизме трехходового клапана

Устройство трехходового клапана бытового газового котла и другого газового оборудования является достаточно простым, несмотря на сложную, на первый взгляд, форму. Следует отметить, у каждого производителя конструктивное исполнение клапанов существенно отличается, но принцип действия фактически остаётся неизменным.

Традиционно корпус прибора изготавливают из бронзы. Рабочие элементы, например, шток, пружины – выполняются из стали. Мембрана обычно изготовлена из резины Для уплотнения штока используется двойной кольцевой элемент. Соединительные детали (штуцеры) могут иметь исполнение под резьбу или пайку, в зависимости от модели трехходового клапана.

Один из широко распространенных вариантов исполнения трехходового клапана: 1, 2 – угловой проходной транспортный канал; 1, 3 – прямой проходной транспортный канал; 4 – головка привода; A – транспорт потоков в режиме отопления; B – транспорт потоков в режиме ГВС

Обычно совместно с прибором используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.

Так, привод у трехходового клапана может быть ручным, электромеханическим (термостатический, с термоголовкой), электрическим, гидравлическим.

Принцип работы трехходового клапана для схемы газового котла, примерно, следующий: когда устройство находится в режиме нормально открытого транспорта, прямой проходной транспортный канал, соответственно, открыт. Угловой проходной канал остаётся закрытым.

Иное состояние механизма обеспечивает открывание углового транспортного канала и блокировку прямого транспортного канала, соответственно. Также возможны промежуточные положения штока и заслонки трехходового клапана.

Подробнее об устройстве и принципе работы трехходового клапана мы говорили в следующем материале.

Трёхходовой клапан котла navien ace .

Трёхходовой клапан котла navien ace

Самая главная проблема этого котла это то, что он является двухконтурным. То есть производит отопление и горячую воду. В нём установлен трёхходовой клапан, который постоянно переключает работу котла то на горячую воду, то на отопление. Это касается именно отопительного сезона. И если при этом идёт интенсивное потребление горячей воды (в большой семье, например), то при таком режиме клапан выходит из строя. За 8 лет в этом котле предстоит замена клапана уже в третий раз.

В чём заключается поломка клапан котла navien ace?

Когда вы пользуетесь горячей водой, в системе падает давление. Это некритично, если не используется система отопления, но это уже первый признак того, что нужно менять трёхходовой клапан.

Предыдущая его замена проводилась в 2018 году, и цена его была 1512руб.

Котел navien ace трехходовой клапан | Скрин из видео с ютуб канала  KARKASNIK

Кстати, после прочтения посмотрите видео в статье Подробная инструкция по замене трёхходового клапана», о том, как производился первый ремонт самостоятельно. Там подробно рассказано, как снимались все узлы, патрубки, теплообменники, все разъёмы, а затем, в какой последовательности всё соединялось обратно. Если у кого-то есть такой котёл, наверняка в скором времени может возникнуть такая проблема и необходимость замены клапана. А находится он в углу корпуса, и чтобы до него добраться, Вам придётся демонтировать несколько запчастей. Это конечно очень неудобно, но по-другому никак.

Кроме того, есть маленькая, но очень важная деталь. Там установлены интересные металлические разъёмы, стороны которых очень похожи.

Нужна правильная установка

И после снятия нужно обязательно установить их обратно в правильном положении. Когда у нас произошла первая поломка, мы вызывали специалиста из газовой службы, так как не знали причин неисправности. Тогда мастер впервые заменил трёхходовой клапан и, при установке деталей обратно, неправильно защёлкнул один из этих разъёмов. В результате случилась протечка воды, и пришлось в тот же вечер уже самому всё переделывать. После правильной сборки всё стало работать без нареканий. И последующая замена также была произведена без проблем, всё заработало исправно и без протечек.

Частые неисправности

Газовые котлы Навьен хотя и отличаются высоким качеством комплектующих, правильной сборкой, но могут выходить из строя. Каждая поломка имеет свой код, который отображается на дисплее прибора.

Среди часто встречающихся неполадок выделяют:

1. Увеличение температурного режима, приводящего к перегреву оборудования (01E).
2. Недостаточный уровень теплоносителя в системе, а также повреждена цепь измерительного устройства протока (02E).
3. Отсутствует сигнал о пламени (03E).
4. Неправдивое оповещение о наличии огня либо КЗ цепи датчика (04E).
5. Оборвана цепь в измерителе температуры отопительной воды (05E).
6. Короткое замыкание цепи в датчике температуры (06E).
7. Повреждена цепь в температурном датчике горячей воды (07E).
8. Нарушение цепи в датчике температуры горячего водоснабжения (08E).
9. Неисправности в вентиляторе (09E).
10. Сложности с устранением дыма (10E).
11. В процессе работы погас огонь (12E).
12. Произошло короткое замыкание в измерителе протока отопления (13E).
13. Отсутствует подача газа (14E).
14. Наличие неполадок в плате управления (15E).
15. Перегрелся агрегат (16E).
16. Произошел сбой в работе DIP- переключателя (17E).
17. Перегрев измерительного прибора удаления дыма (18E).
18. Возникли проблемы в функционировании датчика давления воздуха (27E).
19. Наличие шума и гудения без отображения ошибки на дисплеи, что случается, когда проход воды затруднен накипью в трубах, при перегреве либо вскипании.
20. Нет подачи горячей воды, что указывает на неполадки в трехходовом клапане (его нужно заменить).

Устранение частых ошибок

Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.

Ошибка «02» — остановка циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:

• Прочистить фильтры в самом котле и системе отопления.
• Достать теплообменник из корпуса.
• Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
• Поместить теплообменник в емкость с раствором кислоты.
• Ожидать пока химия сделает дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.

Ошибка «03» проблемы розжига

Говорит, либо о простом отсутствии газа, либо о поломке газового клапана. Разберем второй вариант. В котлах Navien установлены надежнейшие японские газовые клапаны, их сложно поломать идеально правильно используя котел. Но если напряжение сети выше 220 вольт на десять-двадцать вольт, катушки внутри котла почернеют, клапан может полностью сломаться. Чтобы починить данную поломку, придется покупать полностью новый клапан и производить замену сломанной детали. Требуется предельная внимательность с напряжением сети, Повышенные показатели могут навредить не одному котлу.

Ошибка «16» перегрев основного теплообменника

Возникает, когда внутренний термометр котла зафиксировал температуру 95 градусов. Данная ошибка котла Навьен может говорить о нескольких поломках системы котла. Опять-таки, засорение основного теплообменника накипью из-за жесткой воды централизованного водоснабжения, из-за этого аппарат нагревается до большой температуры. Либо это может быть проблемой с изоляцией основного теплообменника. Дело в том, что если активно использовать котел пять лет и не оказывать должного ухода, вероятно, что прокладки, которые должны не выпускать тепло теплообменника, начинают продувать. Теплый воздух дует прямо на термометр — возникает ошибка. Что бы устранить ошибку «16» нужно прочистить основной теплообменник в кислотном растворе и восстановить его изоляцию. Но лучше не допустить эту проблему, регулярно проводя техническое обслуживание котла, если это возможно, то использование более безопасной для техники воды.

Если гудит котел, что делать?

Все перечисленные выше ошибки обычно приводят к полной остановке работы котла, но гораздо более частая, менее разрушительная проблема – это неприятный звук из оборудования. Раздражающие шумы станут причиной головных болей, повышенного стресса. Ясное дело, правильно установленный и эксплуатируемый котел Navien должен работать бесшумно, гудение является симптомом, который может предупреждать о большой неисправности в будущем.

Разберем самые популярные источники гула:

Неисправность работы вентиляционной системы котла

Если котлу приходиться находиться в пыльном подвале или просто используете прибор длительное время без должного ухода, то большое количество пыли скапливающиеся внутри корпуса может нарушить работу вентиляции. Это, пожалуй, самая частая причина гула в старом оборудовании, но не нужно забывать, что дело, может быть в недостатке смазки. Дабы испытывать неприятных ощущений от посторонних звуков, убирайте из котла пыль и регулярно смазывайте его. Иначе придется вызывать специалиста, возможно менять сам вентилятор.

Осадок от жесткой воды

Как и во множестве проблем, о которых говорили ранее, жесткая вода может играть ключевую роль в проблемах, связанных с гулом внутри оборудования. Накипь поражает сначала теплообменник, а затем весь аппарат, снижая все его положительные качества, из-за сузившихся проходов для подачи воды, обилия пара появляется странный гул. Избавиться от накипи в котле Navien поможет раствор кислоты, только на этот раз обрабатывать придется все детали котла — лучше доверить это специалисту.

Вода, перенасыщенная кислородом

Используя систему естественной циркуляции, вы попадаете в группу риска услышать неприятные звуки, даже используя новейший котел. Самому котлу ничего не угрожает, и он будет выдавать лучший КПД стабильно работая, но звук мешает владельцу. Причина шума – пузырьки воздуха, лопающиеся внутри отопительной системы. Избавиться от шумов легко, заменив естественную систему циркуляции, усовершенствуя систему котла мембранами.

Давление газа

Сниженное давление газа внутри системы является причиной назойливых шумов в помещении. Дефицит газа образует воздушные карманы, уменьшается скорость перемещения воды, происходит перегрев аппарата. Для исправления неполадки нужно лишь поменять давление на приемлемое равное двум атмосферам. Производить данные манипуляции следует обученному профессионалу

Другие причины

Другими причинами неприятных шумов в котел Navien могут послужить минорные причины. Странные стуки, связанны с наличием в системе воздуха. Несмотря на качество котлов «Навьен» — никто не застрахован от ошибок, и обычный заводской брак может быть причиной ваших головных болей. Тщательно проверяйте товар, осуществляйте возврат, гарантийный обмен.

Лучший способ избежать проблем, поломок, гулов, ошибок и прочих неисправностей – профилактика. Регулярно проходите технический осмотр газового котла Navien, протирайте пыль, капните смазку, чистите мусор, имейте запасные детали, подключите чистую воду, наладьте систему циркуляции и сможете избежать множества неприятных проблем.

Не пытайтесь полностью самостоятельно определить причины проблем с техникой. Отопительный котел – это устройство требующее повышенной внимательности. В случае каких-либо проблем обращайтесь в сервис-центр или взывайте специалистов, они точно установят причину и совершат необходимый ремонт. «Navien» самостоятельно обучает необходимый персонал. «Навиен» имеют сервисные четыреста сервисных центров в Российской Федерации. Обращайтесь к профессионалам, самостоятельная диагностика и лечение сложных приборов без тщательной подготовки могут навредить аппарату.

Замена трехходового клапана на котлах navien видео

Еще подробная видео инструкция с канала DOCTOR A.S.N.

В этом видео производится ремонт трехходового крана у котла Navien 16 ACE Coaxial.Причина ремонта-температура горячей воды скачет от 30 до 40 градусов .

• Продукт
• Характеристики
• Фотографии
• Видео

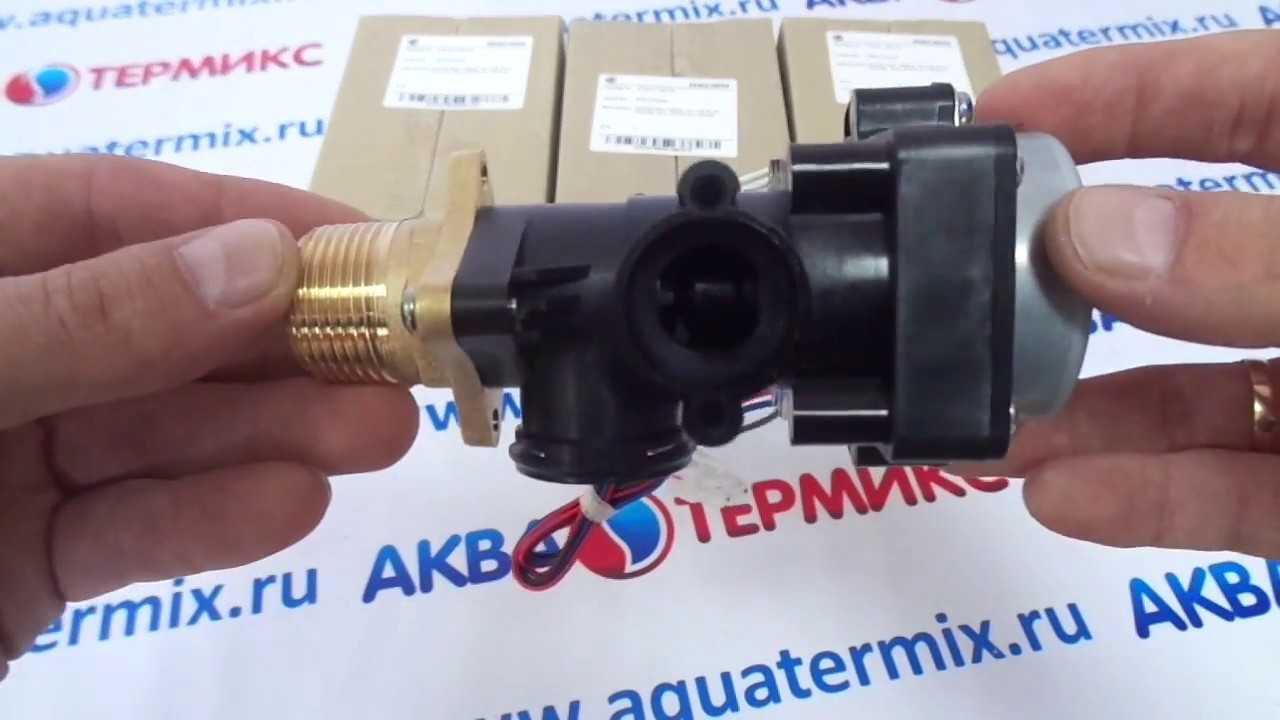

2931,00₽ -25% 3-ходовой клапан предназначен для регуляции теплового потока в системе. Он является одной из главных деталей, с помощью которых поддерживается режим …
Добавить в список желанийДобавлено в список желанийУдалено из списка желаний Сравнить Navien

Размеры
Ширина (мм) 65 Высота (мм) 125 Длина (мм) 70
Материал изготовления
Материал корпуса РА 66 (полиамид)
Габариты
Вес (кг) 0.309
Specification
Потребление электроэнергии, не более Вт 3 Количество оборотов, об/мин 2,5-3

Замена трехходового клапана котла Navien. Подробная инструкция 2193 2931 Уточнить цену

Неисправности котлов navien ace. Во сколько обошёлся ремонт за всё время?

Так, по большому счёту, нет таких уж сильных нареканий в работе и продуктивности этого котла. Если приблизительно подсчитать, то за 8 лет на ремонт было потрачено около 4,500-5000руб. . А после установки уже купленного нового клапана, стоимость которого тоже включена в эту сумму (2000руб.), котёл с ним проработает ещё 1-2 года. То есть считаем затраты на 10 лет .

Такая сумма получается ещё из-за того, что у нас не было гарантии, так как мы его устанавливали сами. А гарантийное обслуживание возможно, только если установку проводят лицензированные представители завода-изготовителя, специалисты от «Navien».

Субъективное мнение, исходя из личного опыта.

В общем, нравится, как работает именно эта модель ‒ всё исправно, греет хорошо, мощности хватает. Горячая вода ‒ действительно очень горячая. Ну, единственное, и это понятно, когда включается подача горячей воды, то отопление приостанавливается ‒ так он устроен. Но всё равно, он быстро переключается и греет.

Ещё нравится, что корпус достаточно герметичен. По периметру съёмной крышки установлена резиновая лента, поэтому она плотно примыкает. И в случае утечки газа, он будет выходить наружу через вытяжную трубу, а не в помещение.

А также, при необходимости можно установить дополнительный насос. Но у нас и так проработал столько лет.

Основные неисправности и способы ремонта

Потеря функциональности ГК ведёт к остановке всего котельного оборудования отопительного оборудования, либо частичной, когда невозможно настроить нужный уровень нагрева в комнате, в связи с частичным открытием мембраны.

Иногда случаются ситуации, которые, наоборот приводят к непрерывной подачи топлива на горелочное устройство, когда газовоздушный вентиль постоянно открыт.

Все вышеназванные сбои обязаны быть немедленно устранены, поскольку могут создать аварийную ситуацию в доме. Если пользователь не знает, что делать с неисправным клапаном, нужно немедленно перекрыть входной газовый вентиль, тщательно провентилировать помещение и вызвать представителей горгаза.

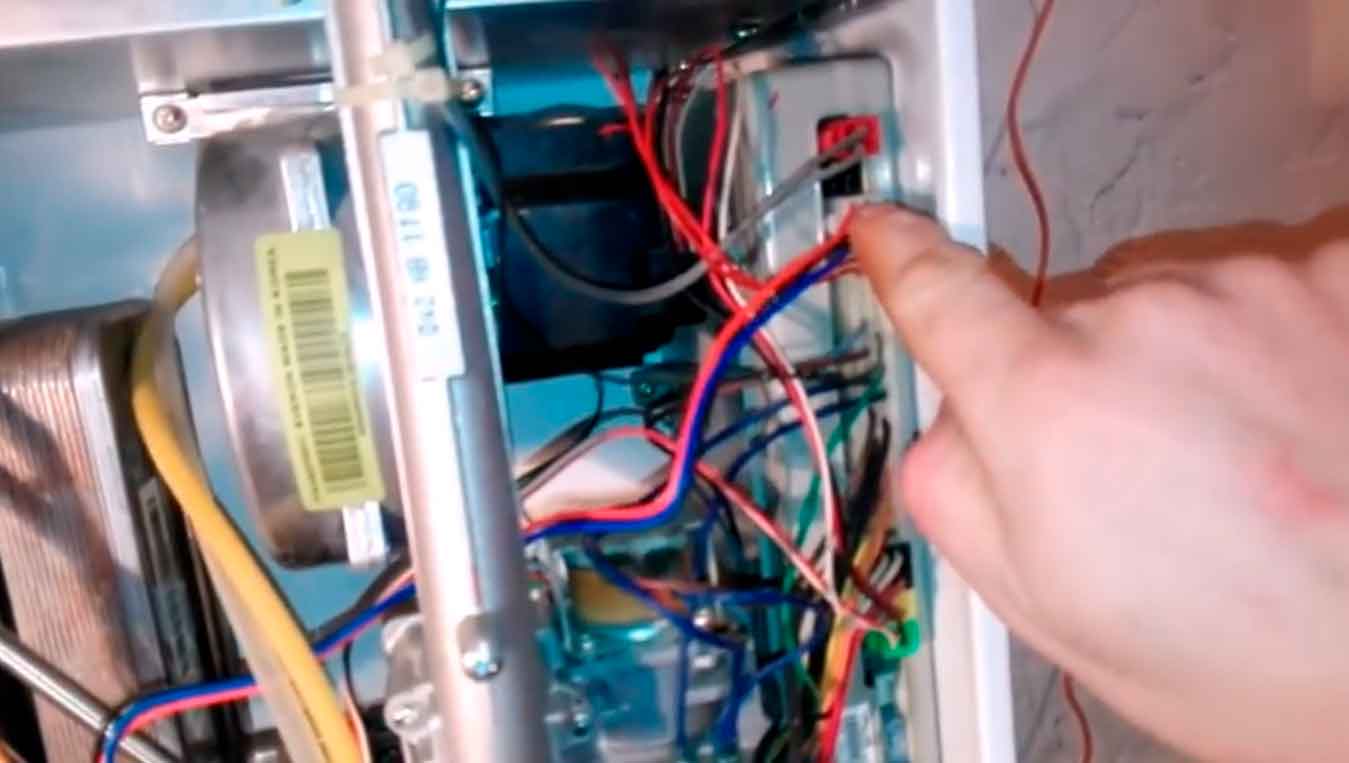

Проверка электрических компонентов

Произвести тестирование на функциональность электромагнитного ГК отсекателя позволительно без применения демонтажа. Для выполнения проверки прямо на котле, нужно отключить подачу газа, закрутив вентиль на газопроводе.

Наряду с этим котлоагрегат может оставаться подключенным к электросети. На регуляторе подачи топлива в горелку, имеется электронный узел — микропереключатель, который при включении нагревателя подаёт питание на основные технологичные компоненты.

Микропереключатель

Зоны подачи напряжение микропереключателем:

• устройство системы зажигания;
• тепловентилятор;
• электромагнитная катушка.

В том случае, когда в принудительном порядке, например, отвёрткой, подействовать на пластинку-гидротолкатель микропереключателя, в систему автоматики котла поступит питание.

В итоге активизируется деятельность последующих элементов, например, у газового клапана для котла Baxi:

• вентилятора;
• пьезорозжига;
• электромагнитного клапана-отсекателя.

Проверяющий услышит звук включенного вентилятора, щёлкающий звук пьезорозжига и, отличительный щелчок штока клапана. Подобное положение устройства показывает работоспособность элементов, во всяком случае, по электрической части.

Проверка катушки электромагнита и ее ремонт

Практика эксплуатации газового оборудования котлоагрегатов указывает, что неисправность катушки электромагнита — не всегда происходит из-за обрыва проводника намотки.

Частыми бывают эпизоды межвиткового замыкания, что аналогично ведет к потере функциональности узла защиты. В связи, с чем потребуется диагностировать состояние электромагнитного клапана отопительного котла.

Проверку работоспособности катушки индуктивности выполняют с применением тестера на разрыв либо межвитковое замыкание. Замер катушки индуктивности производится обычно в порядке замера сопротивления — присоединением щупов на ее контакты. Когда узел никак не отвечает на подключение, по всей видимости — имеется обрыв электроцепи.

Катушка клапана

В том случае, когда диагностированный параметр сопротивления различается с указанным в документации, скорее всего, имеет место межвитковое замыкание. И в том и в ином варианте катушку необходимо поменять.

Газовый клапан очень ответственное оборудование, выполняя его ремонт или обслуживание, необходимо придерживаться следующих рекомендаций.

Необходимо избегать ударов, падений, толчков по устройству и сохранить технический ярлык, наклеенный на клапан. Данные, указанные на нем весьма важны для будущего ремонта.

Ремонт трехходового клапана своими руками

В процессе эксплуатации смесительный узел может частично или полностью потерять работоспособность. Если вовремя не сделать диагностику и восстановление – система отопления может выйти из строя. Но не всегда требуется дорогостоящий ремонт трехходового гидравклапана для котла Море или его аналогов. Достаточно проверить его состояние.

Существуют следующие причины неисправности смесительного узла:

Затруднено движение штока из-за появления накипи на его поверхности. Это происходит после долгого простоя системы отопления. Для устранения необходимо вручную сместить шток.
Выход из строя блока управления

Его замена не представляет трудностей – важно правильно подобрать модель терморегулятора.
Уменьшение рабочего диаметра патрубков. Причина – отсутствие фильтра в системе отопления. Сначала выполняется очистка труб, а затем устанавливается фильтр.

Сначала выполняется очистка труб, а затем устанавливается фильтр.

Ремонт трехходовых клапанов, встроенных в газовые котлы, имеет ряд нюансов. В видеоматериале показан пример восстановления работоспособности смесительного узла котла Navien:

Принцип работы

Конструкция устройства относительно простая и состоит из корпуса с тремя входными патрубками. С помощью управляющей системы происходит

перераспределение тепловых потоков. Благодаря устройству трехходового клапана газового котла он может выполнять смесительные, разделительные или переключающие функции.

Принцип работы устройства основан на частичном или полном перекрытии полезного сечения одного из патрубков регулирующей системы. Таким образом могут смешиваться два потока (горячая и холодная вода). Для подобного распределения используют такие механизмы:

• Шток. Его регулировка по высоте происходит с помощью резьбы.
• Шариковый. В сфере, соединенной со штоком, есть сквозное отверстие. При изменении положения шара происходит перекрытие теплового потока или его смешивание с холодным.
• С регулировочной заслонкой.

Наиболее точные показатели смешивания у моделей с регулировочной заслонкой. Но их настройки могут сбиться из-за резкого перепада давления. В автономных отопительных системах чаще всего используют смесители со штоком.

Подобные устройства по умолчанию интегрированы в конструкцию многих газовых котлов. С их помощью происходит охлаждение обратного потока теплоносителя, если его температура выше критической. Поэтому замена трехходового клапана на котлах Navien Ace или аналогичных им моделей может выполняться только на оригинальный.

Основные причины шума и гудения

Назовем самые частые причины шума и гудения котла:

• перенасыщенность кислородом воды в системе отопления;
• осадок на деталях от циркуляции воды (в т.ч. в теплообменнике);
• сбой в работе вентилятора;
• снижение давления газа.

Перенасыщенность кислородом воды в системе отопления

Шум или гудение устройства может быть монотонным или спонтанным с потрескиванием. При первом варианте такое случается даже у новых котлов. В таком случае обычно такие звуки дают установки, которые подсоединены к системе отопления с етественной циркуляцией. Причиной может быть перенасыщенность кислородом воды в трубах. Тогда при нагревании воды образуются мелкие пузырьки, издавая шум. Шум не несет опасности для работы котла. Но маленькая неприятность все же присутствует, так как создает дискомфорт шумом в трубах комнат. В таком случае систему можно переработать на закрытую. Процесс изменения типа системы заключается в установке клапанов на котел и изменением расширительного бачка на мембранный. Можно подобрать чувствительную к погодным условиям автоматическую систему. Эти меры помогут продлить срок службы котла.

Осадок на деталях от циркуляции воды

Но есть и другие причины, почему гудит котел. Вина может быть в осадке, который образуется в результате циркуляции воды. Она предварительно не фильтруется, при нагревании по истечению некоторого времени образует накипь на деталях. Их функции ослабевают, появляется посторонний шум от процесса работы. Первым теряет способность теплообменник. Он нагревается в результате сгорания газа, передавая тепло. Образуется накипь не только на стенках труб и радиаторов, но и на всей системе. Сужается проход для воды, что провоцирует появление пара. Такие процессы уменьшают износостойкость оборудования и коэффициент полезного действия. Проявляется постукивание. Это означает, что систему нужно прочистить от накипи. Делают прочистку специальными химическими средствами. После этого котел перестает гудеть

Сбой в работе вентилятора

Другой распространенной причиной того, что шумит котел, может быть сбой в работе вентилятора. Он отвечает за охлаждение системы, вывод продуктов сгорания за пределы помещения, дымоотхождения. Специалист по котлам определит причину неполадки вентилятора. Это может быть расположение над основной грелкой или отсутствие смазки. Часто просто запчасть забита пылью. Проводят осмотр, чистят эту деталь, смазывают подшипники. Если понадобится, стоит поменять вентилятор, чтобы не покупать новый котел.

Снижение давления газа

Бывает шумит и гудит котел из-за снижения давления. В результате в системе начинает циркулировать меньше воды, возникают воздушные пробки, котел перегревается и издает шум. Понижается уровень тепловой отдачи прибора и его участков. Достаточно отрегулировать давление. В большинстве котлов установлен рычаг для таких случаев. Следует знать оптимальные показатели и регулярно проверять состояние котла. Нормальное давление 1,5—2 атмосферы. Часто стук слышен от трубопровода и радиаторов, значит воздух попал в систему и его нужно удалить. Если шумит сам насос, то не исключен заводской брак.

Если вовремя проводить профилактическую чистку теплообменника от накипи, регулировать подачу газа в систему, давление, то можно продлить срок эксплуатации вашего котла. Но помните, точную причину шума в котле и устранение этой проблемы сможет устранить только квалифицированный специалист по системам отопления.

Одними из лучших по соотношению цена-качество являются корейские газовые котлы навьен. Данные агрегаты имеют массу достоинств, достаточно надежны и недорого стоят. Однако в процессе работы газовых котлов навьен также возникают неисправности. Рассмотрим, с чем они связаны, и как их устранить, не прибегая к помощи специалистов.

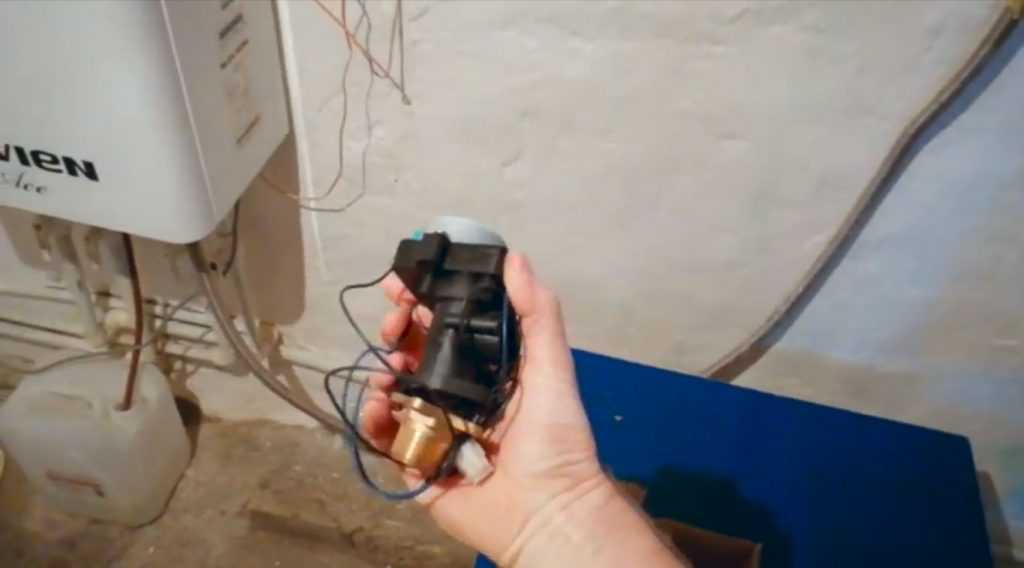

Последовательность сборки всех деталей.

• Чтобы установить новый клапан без дополнительной разборки других частей котла, нужно открутить его нижнюю часть. Поместить этот сосок в посадочное место корпуса, а затем уже прикрепить остальную часть клапана. То есть в обратном порядке, как было при снятии старого. А иначе, в полном сборе, клапан наискосок не протиснется, и можно сломать какие-то детали.
• Еще один момент. В комплекте нового клапана нет патрубка. Поэтому откручиваем его от старого и прикручиваем на новый.

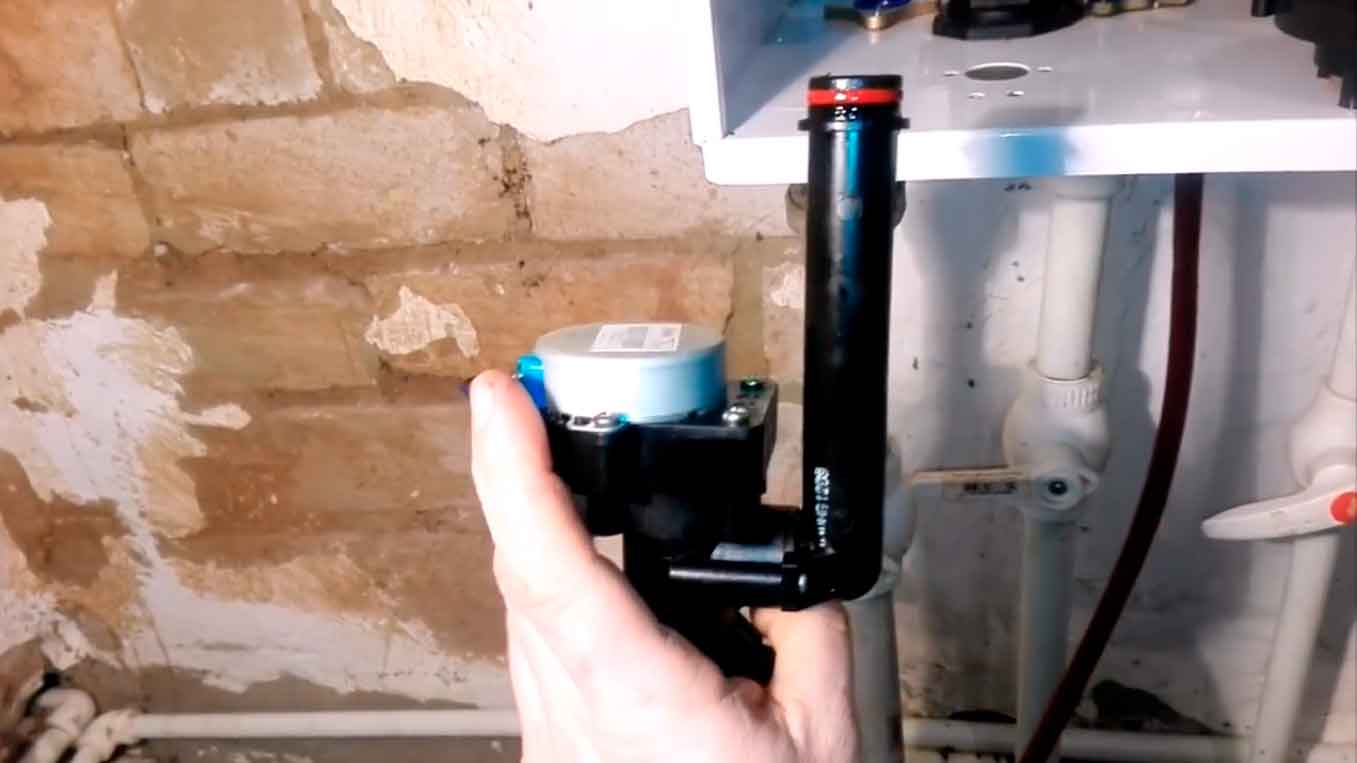

патрубок на клапане

Теперь клапан соединяем с верхним патрубком, немного его приподняв, а затем стыкуем боковой выход, и усаживаем нижний. Фиксируем болтиками снизу корпуса котла. Аккуратно заводим провод и подключаем в разъем.

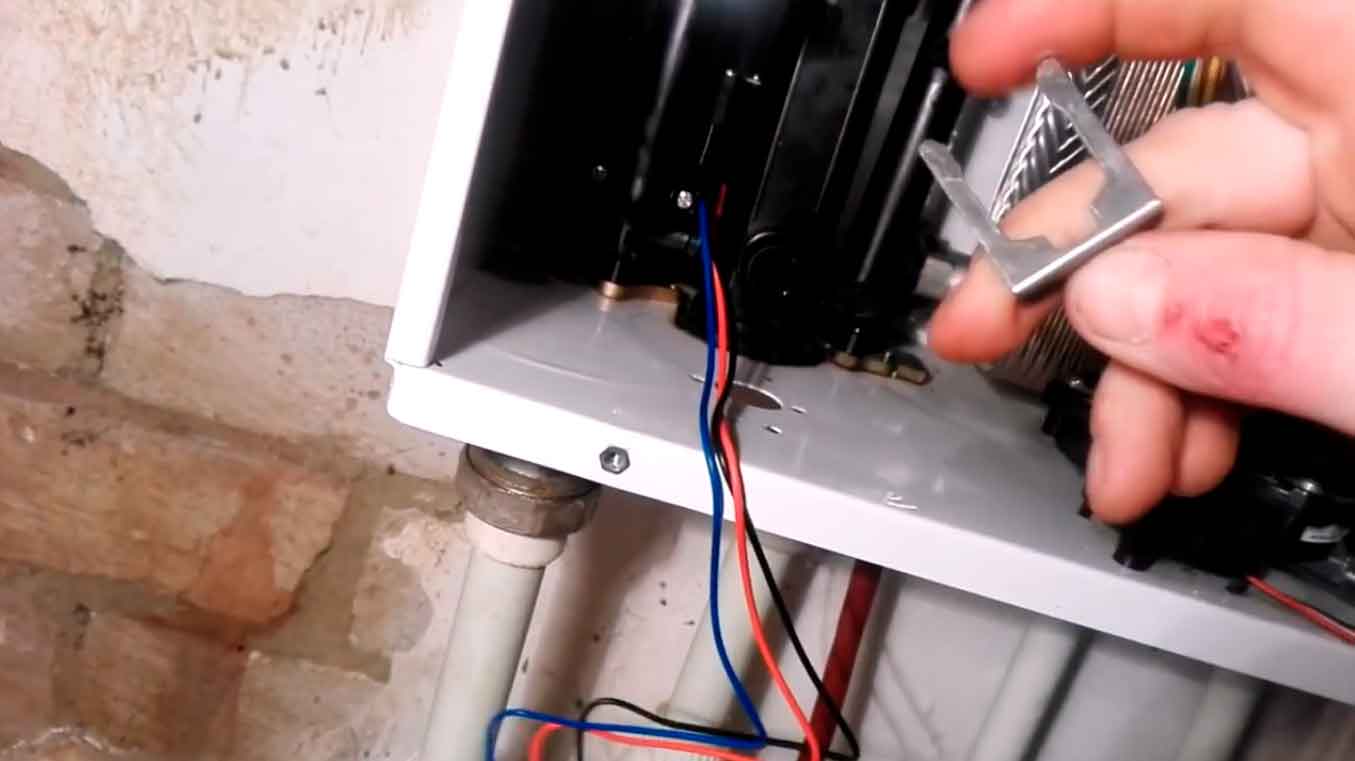

провод подключён

Устанавливаем на место хомуты для закрепления клапана. Верхний имеет две разные по диаметру части: одна больше, одна меньше

И здесь важно не перепутать: более широкая часть должна располагаться вверху. После щелчка хомут прокручиваем и проверяем, чтобы он сел равномерно

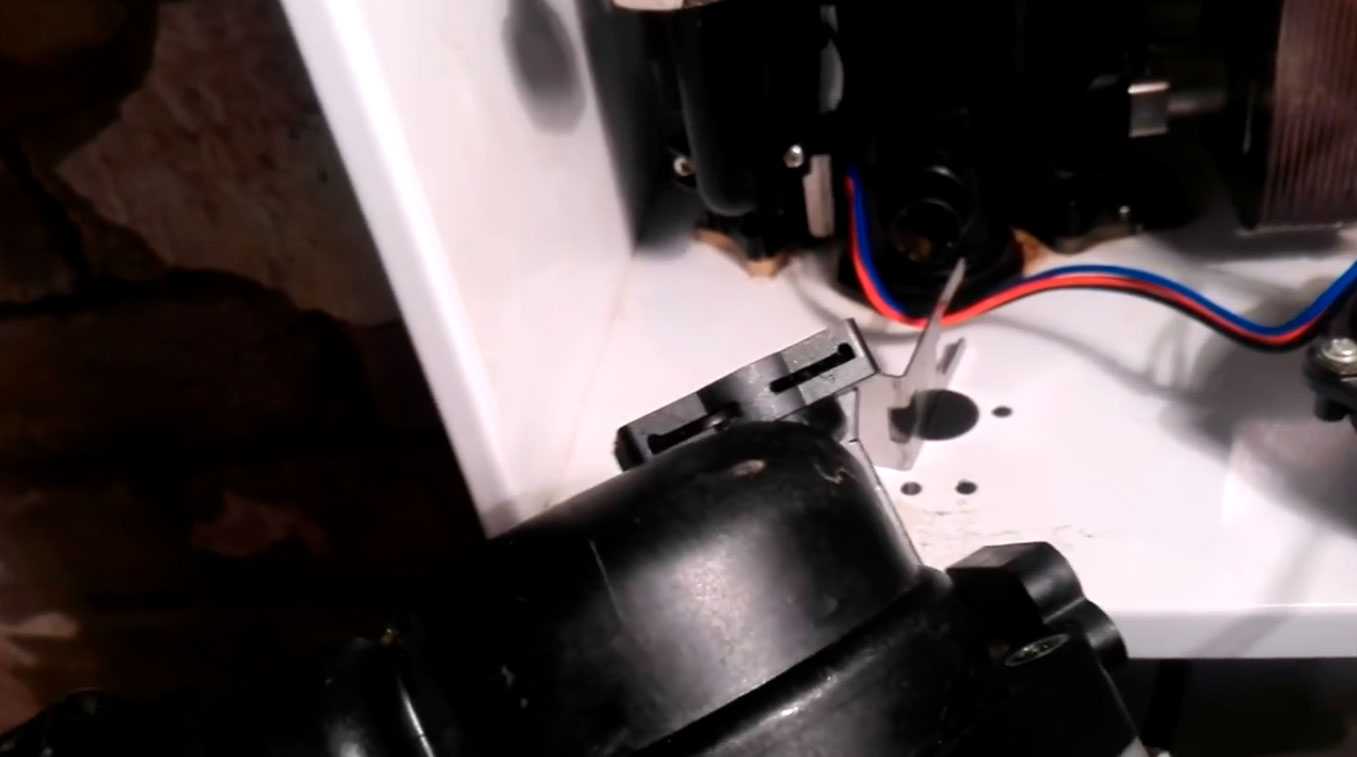

верхний хомут

Нижний хомут устанавливается проще. Нужно просто завести эту скобочку на боковой выход, и она фиксирует соединение.

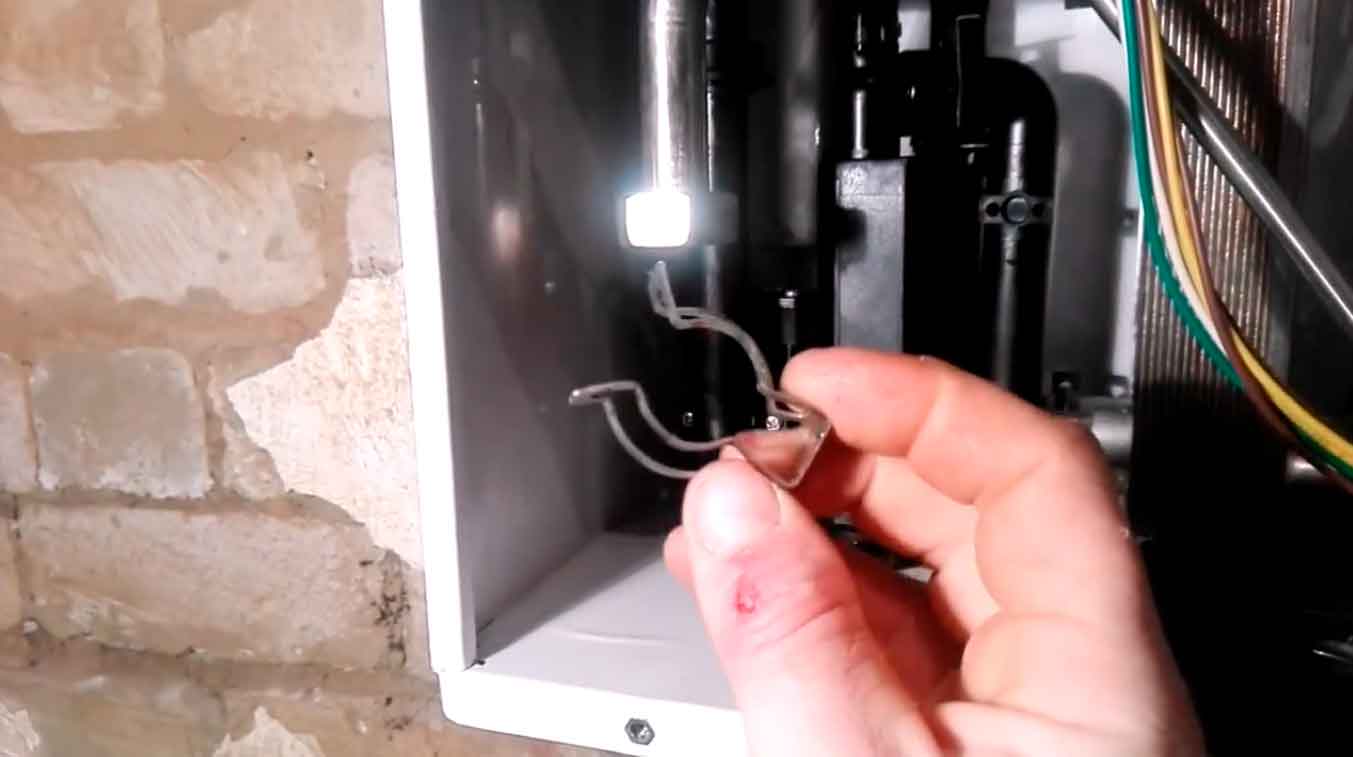

нижний хомут

• При установке насоса не забываем поставить на место резиновые прокладки на оба выхода, иначе будет протечка.
• Затем затягиваем ключом гайку, фиксирующую один выход, и вставляем скобку, которая фиксирует патрубок на втором выходе. Если не получается нащупать и попасть этой скобкой в соответствующие пазы, то лучше насос снова снять и посмотреть, где находятся эти отверстия.

отверстия для скобы в насосе

• Вставляем провод от насоса в оставшийся разъем, подключаем трубу на выход воды снизу котла и все должно работать.
• Нужно еще вставить заглушку снизу котла и закрутить ее до упора. А также вернуть на место фильтр. Вставляется он просто и фиксируется соответствующей скобкой.
• Остается только запитать котел, пустить воду, и долить ее с помощью шпенёчка для подачи воды . Следим за нарастанием давления и проверяем, нет ли протечек. Пускаем подачу газа, и включаем котел, выставив необходимую температуру воды. Вы можете услышать характерный шум, это воздух стравливается. Закрываем крышку, фиксируем ее двумя болтиками снизу и двумя защелками сверху.

Вот и все ‒ все работает исправно и без протечек.
