Кирпичный отопительный щиток своими руками: порядовка, схема конструкции для печей

Общее понятие, классификация и преимущества щитков

Печь, щиток отопительный для которой является неотъемлемым элементом, будет функционировать согласно всем нормам и требованиям со стороны пожарной безопасности. Щиток, наиболее часто складывается из кирпича, и вы ступает в качестве панели, посредством которой выполняется обогрев помещения. С его помощью можно добиться максимального и равномерного отапливания всего дома, такой способ — это отличный выход из положения, если у вас в силу определённых обстоятельств нет возможности выполнять обогрев дома с помощью трубы дымохода и других популярных методов. Это часто случается, если у хозяина нет возможности провести в дом газовые коммуникации и т.д.

Перед тем, как собрать своими руками отопительный щиток, необходимо подробней ознакомиться с классификацией данного атрибута:

Фото щитков	Разделение по классификации	Описания и разъяснения
	Толщина стенок	В зависимости от того, насколько часто вы собираетесь использовать такой отопительный агрегат, он может складываться из кирпича различной толщины. Практически никогда не используется целый кирпич, при частом использовании для кладки применяется ½ кирпича, в то время, как и для кратковременного использования, можно использовать и 1/3 и ¼ кирпича.
	Конструктивные особенности и принцип монтажа	Чем тоньше стенки щитка, тем точнее должна возводиться такая конструкция. Для того чтобы обеспечить максимальный уровень безопасности данному элементы, возможно вам потребуется дополнить его кожухом, а также произвести предварительную гидроизоляцию фундамента. Щитки отличаются и по своим конструктивным особенностям, они могут быть колпаковыми или канальными. Колпаковые конструкции отличаются своей простотой, они заполняются воздухом, который в горячем состоянии остаётся внутри и по м ере остывания он замещается новым, поэтому отдача тепла у такой конструкции всегда максимальная. Колпаковые разновидности также более безопасные и устойчивые к воспламенениям. Канальные установки ещё более простые и примитивные, они имеют внутри себя каналы, диаметр которых одинаков с сечением дымоходной трубы. Также, на определённых участках конструкции располагаются перемычки, которые можно открывать и закрывать и тем самым регулировать интенсивность и скорость нагрева помещений в доме.
	Конфигурация	Бывают прямыми или угловыми, каждый из этих вариантов имеет как своим преимущества, так и недостатки. Если рассматривать популярностью обеих конструкций, то прямая пользуется большим спросом, поскольку она легко складывается с помощью простой и примитивно складывается, с помощью простой и примитивной порядовки. К несомненным преимуществам углового щитка, относится то, что при всей сложности своего возведения, они имеете высокую эффективность, а также позволяет выгодно экономить свободное пространство, что особенно актуально для помещений с небольшой площадью.

Отопительный щиток из кирпича, даже учитывая те обстоятельства что сегодня есть и более современные печи и камины, пользуется большой популярностью и с годами не теряет своей актуальности. К его несомненным преимуществам относится то, что он не просто распределяет и накапливает тепло от топки, но и имеет эстетический внешний вид, и тем самым может выступать в качестве декоративного элемента.

Щитки способны быстро накапливать и надолго сохранять тепловую энергию, при этом, в отличие от массивных кирпичных печей занимают мало места, а кладка такой конструкции очень простая, в сравнении со сложными порядовками кирпичных печей.

Помимо того, что такое устройство не занимает много свободного пространства и подходит для маленьких комнат, его легко возвести своими силами, при условии изучения порядовки, покупки и подготовки подходящих материалов и соответствующей фурнитуры.

Также, отопительный щиток из кирпича – это элемент, который позволяет даже готовить пищу, однако для этого, необходимо встроить в него варочную поверхность.

Классификация

Как правило, щиток работает от горячих газов, выделяемых варочной плитой печи. Но в некоторых случаях в него можно встроить индивидуальную топку.

В итоге получается конструкция, в которой теплооборот никак не зависит от плиты.

По толщине стенок

Щитки бывают таких типов:

с толстыми стенами (уложены в полкирпича);
с тонкими стенами (уложены в ¼ часть кирпича).

Вариант с толстыми стенами выгоден в плане низкой возгораемости и в том случае, если предполагается долговременная работа плиты.

Второй вариант требует более четкого соблюдения правил пожарной безопасности, т. к. конструкция нагревается не частично, а полностью. Кроме того, эти щитки укладывают на гидроизолированный фундамент. А если их решают украшать изразцами, то делать это необходимо в процессе возведения. Такие печи обязательно оснащают металлической оболочкой – кожухом.

Отопительный щиток должен быть по-разному налажен на работу в летнее и зимнее время. Это позволяет в жару пользоваться только варочной поверхностью буржуйки, не нагревая стены, а зимой добиваться максимально возможного обогрева. Принцип действия выглядит так: в летнем варианте посредством задвижки перекрываются ходы для дыма, в результате чего нагревается только плита, а в зимнем задвижка отодвигается, что дает толчок к обогреву всей поверхности щитка.

По конструкции

Также щитки в зависимости от конструкции и особенностей монтажа могут быть:

Колпакового типа. Этот агрегат состоит из 2 вертикальных кирпичных поверхностей, соединенных каналами. Попадая внутрь специального колпака, нагретый воздух задерживается там и эффективно обогревает помещение.
Канального типа. Предполагает эксплуатацию извилистого дымохода с металлической трубой одинакового диаметра. В этом случае обязательно устанавливают перемычки, не дающие нагреваться всей поверхности в летнее время.

В основном щитки имеют прямую конфигурацию, но иногда могут быть и угловыми.

Преимущества и недостатки “Кузнецовок”

Колпапоковые печи отличаются от других видов печей большим количеством преимуществ:

Колпаковая печь

Основным преимуществом колпаковых печей является высокий показатель КПД. Около 80-85%. Это намного выше, чем у других типов печей.
Сгорание топлива происходит при очень высоких температурах, без сторонних технологий.
Для колпаковых печей подходит любое топливо. При сгорании остаётся крайне малое количество сажи.
Вследствие минимального образования сажи, данные печи не требуют постоянной чистки.
Возможность объединения колпаковой печи и водяного отопления дома. При этом технические характеристики печи не изменяются.
Короткий дымоход. Благодаря такому типу конструкции происходит экономии на строительных материалов. Однако сила тяги не снижается.
Такая печь подходит для любого помещения, вне зависимости от размеров комнаты и ее назначения.
Дизайн “Кузнецовки” можно оформить под множество задумок заказчика.
В колпаковых печах, отсутствует необходимость в активном использовании вьюшки. Воздух самостоятельно распределяется.
Долговечность. Благодаря равномерному нагреванию и остыванию печь менее подвержена деформации.
Простота сборки. Даже человек без опыта, следую необходимым инструкциям, может сложить печи Кузнецова. Однако это не всегда так.

Недостатков у таких печей гораздо меньше чем преимуществ. К минусам можно отнести:

Необходимость помощи мастера при строительстве нескольких куполов. Такие услуги стоят соответствующих денег.
Массивный размер. Однако и стандартные русские печи не отличаются маленьким размером.
Не всегда удаётся получить от колпаковой печи 80% КПД. Обычно этот показатель 55-60%.

Правильно подобранный тип колпаковой печи, сможет обеспечить не только обогревом жилых помещений, но и помочь при готовке пищи или нагреве воды

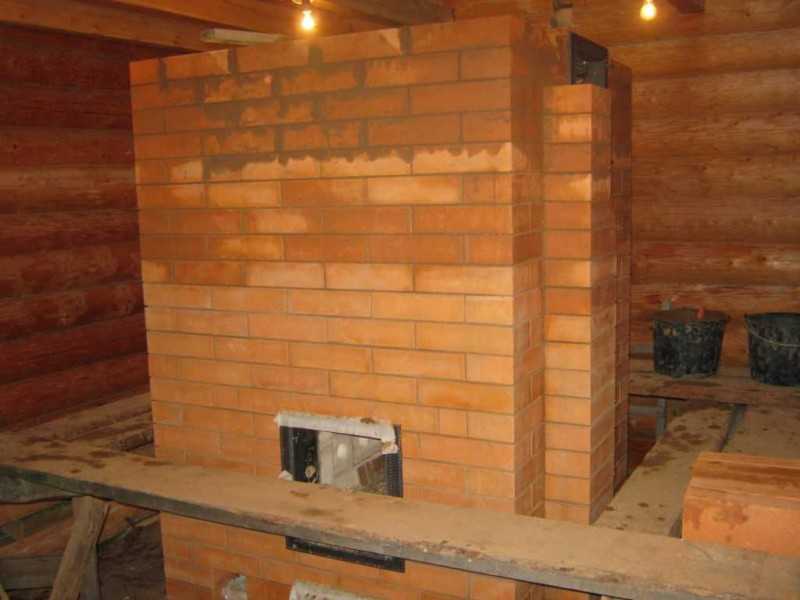

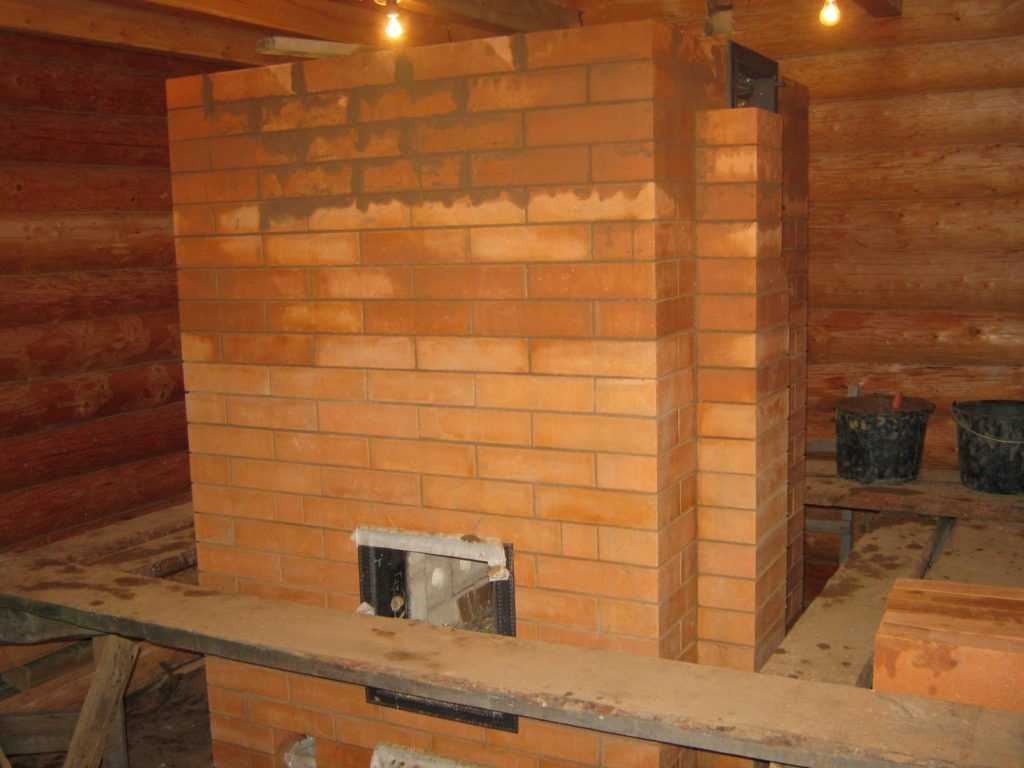

Приступим к постройке щитка отопительного.

Необходимые материалы для строительства щитка отопительного:

Кирпич керамический полнотелый марка не ниже М-250: – 400 штук. ( с учётом кирпича для кладки противопожарных разделок)
Смесь кладочная, печная – 10 мешков по 25 кг.
Дверца прочистная – 4 шт.
Задвижка дымохода (четверик) – 2 шт.
Кусок рубероида.
Паста расшивочная.

Необходимый инструмент для строительства щитка отопительного:

Кельма.
Кирка.
Уровень
Отвес.
Шнур.
Рулетка.
Дрель (ударная).
Миксер.
УШМ (диаметр диска 230 мм.)
Шуруповёрт.
Диск алмазный 230 мм. для резки кирпича, бетона
Ведро для смеси
Ведро для воды..
Кусок губки.
Расшивочный инструмент.

Разновидности и схемы щитков

По внутреннему устройству данные сооружения бывают 2 видов:

канальные: в теле щитка устроена развитая сеть газоходов, представляющая собой несколько вертикальных каналов, соединенных между собой. Прежде чем выйти наружу, газы совершают извилистый путь по этим ходам, интенсивно отдавая тепло;
колпаковые: такой щиток для чугунной печи или плиты имеет одну или две камеры с горизонтальными сводами, где раскаленные газы задерживаются до тех пор, пока не остынут. Только после этого они могут попасть в вертикальный канал и уйти в дымоход.

Отопители канального типа конструктивно проще, поэтому и сложить их легче. Колпаковые щитки эффективнее с точки зрения отбора теплоты, но в исполнении гораздо сложнее. Новичкам браться за их возведение не рекомендуется, здесь нужна рука мастера. Для самостоятельного строительства представляем вам чертежи и разрезы простого отопительного щитка канального типа с тремя вертикальными газоходами:

Для того чтобы наша отопительно-варочная печь могла использоваться в летнее время для приготовления пищи, конструкцией предусмотрено переключение дымооборотов на летний режим. Переход осуществляется с помощью трех задвижек, встроенных в газоходы. Кроме того, в верхней части сооружения имеется вытяжная вентиляционная шахта для организации воздухообмена в помещении. Чтобы избежать опрокидывания тяги при сильном ветре, на выходе из шахты установлена решетка с обратным клапаном.

На следующей схеме, изображенной ниже, показана металлическая варочная плита с отопительным щитком колпакового типа. Как видите, здесь газы после выхода из топки печи попадают в камеру со сводом, откуда ведут 2 канала.

Поскольку из камеры можно двигаться только вниз, продукты горения с высокой температурой задерживаются под сводом, пока не остынут. Тогда они становятся тяжелее и согласно закону конвекции покидают пространство камеры. В этом случае для повышения эффективности печь с отопительным щитком оборудована трубчатыми нагревателями, размещенными внутри газоходов.

Поскольку предполагается, что большинство интересующихся людей имеют мало опыта в печном деле, то для самостоятельного строительства предлагается простая канальная конструкция, представленная на первом чертеже предыдущего раздела. В отличие от мастера, несведущему человеку для возведения понадобится порядовка отопительного щитка, которую мы и покажем на схеме:

Для строительства канального щитка по этой порядовке понадобятся следующие материалы и фурнитура:

кирпич красный керамический полнотелый – 309 шт.;
задвижка 130 х 130 мм – 3 шт.;
дверца для прочистки 130 х 140 мм – 3 шт.;
решетка вытяжная с клапаном 150 х 200 мм;
глина – 6 ведер;
песок – 4 ведра;
рубероид – 2 м2.

Следует отметить, что кладка отопительного щитка ведется по всем правилам печного искусства. Вначале необходимо устроить фундамент из бетона, не связанный с основанием здания. Его верх должен быть на 150 мм ниже уровня пола. Уложив на фундамент гидроизоляционный слой из рубероида, начинают кладку в соответствии с порядовкой. Кладочный раствор надо тщательно размешать из предварительно замоченной и профильтрованной глины и просеянного песка.

Чтобы правильно сложить своими руками щиток из кирпича, нужно выдерживать толщину шва 3 мм, максимально допустимый слой – 5 мм. После укладки камней каждый ряд нужно проверять на соответствие горизонтали и вертикали с помощью строительного уровня и отвеса. Излишки раствора, выступающие из швов, надо удалять, а внутреннюю поверхность газоходов еще и протирать влажной тряпкой после укладки 3-4 рядов.

Построенный своими руками щиток для буржуйки или любой другой отопительно-варочной печки должен как следует просохнуть. Образовавшиеся мелкие трещины следует аккуратно заделать глиной. После этого можно протопить печь, начав с небольшой закладки дров и постепенно наращивая температуру.

Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

малогабаритные печи

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Печь с лежанкой

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Порядовка варочной печи

Особенности порядовки кирпичного щитка

Монтируя отопительный щиток порядовка собственными руками должна выполняться при соблюдении следующих норм:

оптимальным решением будет укладывать кирпич в половинном размере. Если порядовка отопительного щитка из кирпича будет выполнена в четверть, то агрегат будет остывать быстрее, чем нужно. Более того, такие слабые конструкции требуют обязательного оснащения слоем металла, который способен предотвратить элемент от возгорания;
максимальная температура, которую должны иметь продукты сгорания на выходе – 100 – 120 °C

Если этот параметр будет ниже, это чревато существенным снижением тяги и появлением большого слоя конденсата;
конструкция отопительного щитка включает в себя задвижки, при помощи которых появляется возможность контролировать уход тепла, что особенно важно в холодное время года, когда теплый воздух быстро покидает помещение;
кирпичный отопительный щиток изготавливается из стандартного кирпича, главное, чтобы материал не был полым, поскольку теплоизоляция, достигаемая с помощью монтажа кирпича с пустотами, в данном случае не потребуется;
раствор, применяемый для порядовки, должен быть только глиняным, поскольку традиционная смесь на основе цемента плохо переносит воздействия высоких температур;
для того чтобы в щиток не попала влага, его требуется изолировать гидроизоляционным материалом в районе фундамента. Для этих целей вполне можно воспользоваться обычным рубероидом.

Разновидности конструкции

Отопительные щитки классифицируются по многим признакам. Один из них — это толщина стен конструкции.

Первый вариант — это кладка всего в полкирпича. Такая толщина считается большой и актуальна лишь в том случае, если плита будет эксплуатироваться длительное время. Кроме того, такая толщина считается достаточной, чтобы защитить комнату от возгорания.
Плита с отопительным щитком в четверть кирпича — это более легкий вариант. Особенность заключается в том, что конструкция будет быстрее нагреваться, но при этом и быстрее остывать. Кроме того, здесь гораздо важнее соблюдать правила кладки, а также максимально соблюсти все правила пожарной безопасности, так как стенки будут тоньше. Еще одно требование — это укладка щитка на фундамент с гидроизоляцией. Сама печь, в свою очередь, обязательно должна быть оснащена металлическим кожухом.

Приспособления также могут отличаться по типу конструкции и по особенностям монтажа каждого из них.

Колпаковый тип. Особенность конструкции состоит в том, что имеется одна или же две поверхности из кирпича, которые соединены между собой каналом

Здесь важно отметить, что в таком отопительном щитке из кирпича вход и выход дымохода должны быть вмонтированы ниже, чем верхняя плоскость кирпича. Суть заключается в том, что горячий воздух будет уходить вверх, где и будет оставаться до тех пор, пока не остынет, а когда это произойдет, он будет вытеснен в дымоход более теплым летучим веществом

Второй тип называется канальным. Особенность заключена в том, что дымоход должен быть смонтирован в виде виткового канала, у которого диаметр трубы одинаковый, на всей протяженности канала. Дымоход данного типа может быть как горизонтальным, так и вертикальным. Важно, чтобы в нем в любом случае были установлены перегородки. Кроме того, дополнительно устанавливаются перемычки. Летом, к примеру, с их помощью можно отсечь ненужную для нагрева половину и сосредоточить все тепло, к примеру, на плите.

Стоит добавить, что для отопительного щитка канального типа, который работает в паре с камином, монтаж перемычек не нужен. Так как основная задача — это нагрев помещения и отсекать какие-либо части нет смысла. Последняя разновидность по конфигурации щитка. Он может быть прямым или угловым. Первый тип используется чаще всего, однако второй способен дать больше тепла и сэкономить больше места в помещении.

Советы: грамотная порядовка

Технология создания печей для дома отличается от традиционной. Часто используют укладывание рядов без использования раствора, согласно порядовке. Для придания нужной формы кирпич стёсывается и подрезается. Габариты печи меньше стен дома и перед постройкой тщательно отмеряйте диагонали. Каждые 4 ряда производите контрольный замер. Это удобно делать с помощь натянутого шнура и правила.

Использование готового раствора поможет существенно сэкономить время. У вас не будет необходимости 2 дня вымачивать глину, процеживать через сито, замешивать до необходимой консистенции. Для предотвращения быстрого высыхания, кирпич предварительно смачивают водой. Отсутствие прямоугольных уступов в конструкции поможет сэкономить на эксплуатационных расходах. Во время кладки контролируйте толщину швов, лишний раствор удаляйте. При постройке печи используют разные материалы и для их стыковки используйте различные растворы. Шамотный кирпич не перевязывается с глиняным, духовые шкафа, чугунные и стальные плиты, прутья, водяные баки, решётки не вмуровываются в кладку. Это связано с разными показателями расширения материалов в момент нагрева.

Недостатки металлических варочных печей и как их исправить

Изменение эффективности металлической печи при применении щитка.

У компактных габаритов металлических печек есть и недостаток – слишком маленькая поверхность воздушного теплообмена.
Помимо этого, газообразные продукты сгорания обладают очень высокой температурой – от +300° градусов и более. Поэтому приходится думать о пожарной безопасности и термоизолировать дымоход.
Как известно, КПД печек пропорционален обратно температуре выводимых отходов сгорания. Для приготовления же еды варочные агрегаты используют далеко не всю генерируемую тепловую энергию.
Помимо этого, такие печи обычно имеют короткие дымоходные каналы. Поэтому и они поглощаются немного тепла.

Такие тепловые потери с любой точки зрения нерациональны. Возникает нужда их минимизировать. Один из самых распространенных способов понизить энергетические потери печи – это оснастить агрегат своими руками отопительным щитком.

Что представляет собой устройство

Щиток представляет собой пристраиваемую к печи небольшую кирпичную стенку, внутри которой имеется развитая система дымоходов.
С топкой такие устройства почти никогда не делаются. Нагревается щиток благодаря отводимым от печки газам. Конструктивно стенка не способна выбрасывать много тепла в окружающую среду.

Щиток, имеющий топку.

Есть более сложные и удобные конструкции, цена которых выше. Они оснащаются своими топками небольшого размера. Можно их делать и независимыми от варочной плиты и пристраивать, например, к печам с камином.
Кирпич имеет хорошую теплопроводность, а главное – высокую теплоемкость. Разогреваясь при растопке печи либо приготовлении еды, он отдает тепло комнате несколько часов. Так можно получить аналог печки из кирпича. Только более простой конструктивно и за меньшие деньги.

Строительство кухонной печи со щитком своими руками

Используя порядовки, составленные профессиональными печниками, можно заняться строительством дачного очага своими силами. Новичкам рекомендуем предварительно изучить все тонкости печной кладки и приготовления раствора.

Бюджетная отопительно-варочная печь

Внешний вид дачной печи с плитой и щитком

Эта простая модель работает в зимнем и летнем режимах. В летнее время года каналы щитка перекрывают задвижкой, расположенной в 7 ряду, и пускают горячие газы сразу в трубу. Для строительства нужны такие материалы и печные приборы:

290 штук красного керамического кирпича;
колосники 24*25 см;
топочная дверка 25*18 см;
поддувальная дверка 13*13 см;
кухонная чугунная плита с конфорками 72*29 см;
три задвижки 13*13 см.

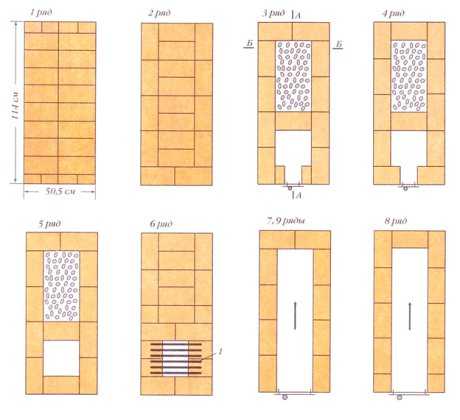

Схема кладки первых девяти рядов

Кладка с 10 по 21 ряд

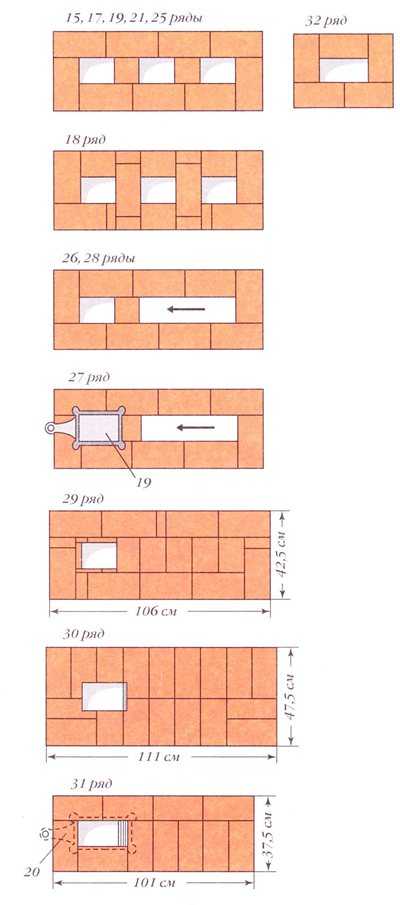

Верхние ряды кладки

Простая печь со щитком в торце

Щиток располагают не только сбоку, но и в торце конструкции. Такой вариант считается наиболее простым и идеально подходит для летней кухни или небольшого дачного домика. В модели, представленной на первой схеме, нет поддувала, она работает по принципу «голландки» – воздух в топочную камеру поступает только через щели в дверке. При необходимости высоту стояка несложно увеличить или уменьшить, добавив или сократив несколько рядов. Сквозные отверстия под печью – шанцы, повышают теплоэффективность и увеличивают пожаробезопасность.

Печь с торцевым щитком: 1 – щиток, 2 – щанцы, 3 – плита

Разрез дачного очага и принцип движения газов

Порядовая схема отопительно-варочной печи

Заключительные ряды

На основе этой простейшей модели разработана усовершенствованная конструкция с колосниковой решеткой и поддувалом. В этой схеме первый сплошной ряд укладывают непосредственно на фундамент.

Усовершенствованная модель с поддувалом

Порядовка с поддувалом и решеткой

Продолжение схемы

Для строительства одной из этих модификаций нужно приобрести:

220 штук красного кирпича;
топочную дверку 21*25 см (для модели без поддувала с отверстиями);
плиту 41*71 см;
задвижки 13*13 см;
колосниковую решетку и поддувальную дверку (только для второго варианта).

На основе этой же схемы также разработана кухонная помощница с водогрейным баком и духовкой.

Кухонная плита с водогрейным бачком

Модификация с духовкой вместо бака

Пристройка щитка к металлической печи

Современные отопительно-варочные печи из чугуна и стали тоже можно сделать более эффективными, пристроив к ним кирпичный щиток. Такой нехитрый ход позволит дополнить конвекционную печь греющей стенкой и сократить расход топлива. Строительство в этом случае сводится к кладке стояка с дымооборотами, к которому подключают печную трубу металлического теплогенератора. Если в доме две комнаты, то отопительный щиток устанавливают в простенке между ними.

Чугунная дровяная плита с кирпичным щитком

Более сложные схемы отопительно-варочных печей со щитком включают лежанку, сушильную камеру, дополнительную топку и другие детали, делающие домашний очаг функциональным и удобным. Однако каждый дополнительной модуль увеличивает массу постройки и расход топлива. Любой выбранный проект советуем согласовать со специалистом, чтобы доработать его под нужды конкретного дома.

Для каких приборов применяется щиток

Две самые популярные ситуации:

Приобретение печи из металла, которая вместе с тем считается камином.
Применение кирпичной варочной плиты.

Также щиток из кирпича популярен среди жителей коттеджей, в которых установлены шведские печи Жирнова. Снаружи они могут напомнить камин, а конструктивно состоят из топочного отделения и электрической плите: значительная часть тепла уходит на теплоснабжение, маленькая часть — на приготовление.

Печи производства Ферингер также во многих случаях восполняются стеной из кирпича, что дает возможность увеличить их продуктивность.

Если отопительный щиток для печи из металла или кирпичной плиты не применяется, то тепло, полученное от сгорания топлива, в прямом смысле летит в трубу. А в случае его наличия тепло задерживается, что дает возможность нагреть помещение.

Печь со щитком для отапливания помещения

Тепловой щиток, имеющий вид толстой стены из кирпича, можно сопоставить с газовоздушным теплообменным аппаратом, который пристраивается к любой печи с целью увеличения эффективности ее работы. Газовые потоки под влиянием тяги дымоотвода двигаются по горизонтальным и вертикальным каналам в середине стенки.

Рабочий принцип данного устройства построен на заборе тепла у газов дыма. В результате сложенная из кирпича конструкция нагревается сама, а потом нагревает воздух в помещении. Благодаря теплоемкости материала стенка долго стынет и продолжает отдавать тепло после прогорания топлива.

В основном, щиток не оснащается своей топкой, играя роль лишь добавочного элемента. Но порой системой предусматривается наличие топливника.

Роль, которую играет кирпичный щиток, особенно важна. Это устройство дает возможность увеличить результативность воздушного отопления при работе печей разного типа:

стальной печи-камина;
каменки;
простой буржуйки, КПД которой как правило не больше 30-40%.

Во время использования стены из кирпича с воздушными каналами в середине вы получаете возможность уменьшить расход дров во много раз, обеспечив необходимое теплоснабжение в помещении.

Как выложить щиток с автономной топкой

Как выглядит

Щиток может работать как в летней, так и в зимней системе дымооборота, позволяя топить отдельно или плиту, или щиток.

Важно! Прежде чем начинать основную кладку, следует обустроить прочный, качественный фундамент с гидроизоляцией (можно использовать рубероид)

Особенности кладки

Порядовка отопительного щитка в этой конструкции имеет свои особенности (схему можно найти в интернете, задав соответствующий запрос). В общих чертах процесс выглядит следующим образом:

1 и 2 ряд выкладываются в соответствии с порядовкой.
В 3 ряду необходимо оставить зольник под топку.
4 ряд: устанавливаются две задвижки (одна – для летнего хода, другая – для зимнего) и четыре дверки (две поддувальные + две прочистные с кирпичными закладками внутри).
5 ряд аналогичен четвертому (соблюдается перевязка швов).
6 ряд все каналы уменьшаются, все дверки перекрываются. Ставится духовой шкаф и водогрейная коробка.

В 7 ряду укладываются две колосниковые решетки (одна – для топливника плиты, другая – для топливника щитка). Кирпичи с обеих сторон решеток стесываются. Длинный канал слева перекрывается, чтобы образовалось два коротких канала.
В 8 ряду (кладется по порядовке) устанавливаются топочные дверки (одна размером поменьше – для топливника щитка, другая – побольше – для топливника плиты).
9 ряд кладется по схеме, также и 10, но в нем над духовкой кладется стальная полоска.
11 ряд: дверки перекрываются, верх духовки смазывается глиняным раствором. Справа от водогрейной коробки канал закрывается кирпичом, слева – остается не заложенным.
В 12 ряду укладывается чугунный настил, вокруг плиты укрепляется каркас из стальных уголков. Этот ряд – завершающий в кладке плиты.

Прочие порядовки – это кладка щитка (смотреть на схеме).

В 16 ряду необходимо стесать кирпич справа у второго канала.
В 19 – ставится задвижка, которая закрывает трубу (с этого и по 25 ряд включительно из трех имеющихся каналов образуется пять).
В 22 ряду ставится самоварник, далее в последующих рядах остается один канал – труба, а щиток перекрывается кладкой в три ряда.
В 31 ряду канал трубы уширяется с помощью стесывания кирпича.
В 32 и 33 рядах ставится вентиляционная решетка (для этого образуется отдельный канал).

Важно! Следите за толщиной швов – она не должна превышать 3-5 мм. Размеры, на которые следует ориентироваться:

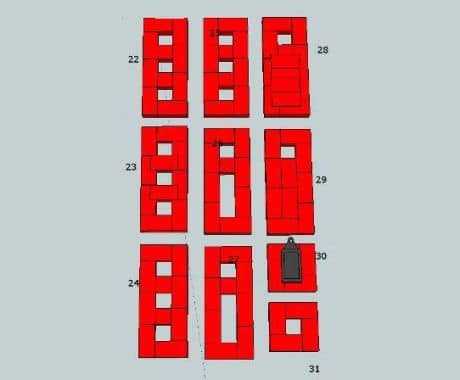

Размеры, на которые следует ориентироваться:
