Гидропневматическая установка угп-микс

Трехэтапная промывка сильно загрязненных систем

Обычно такой способ применяется к системам отопления, которые не промывались длительное время. Три этапа позволяют справиться с большинством распространенных загрязнений, а также подготовить условия для проведения дальнейших профилактических мер по очистке. На первом этапе осуществляется стандартная промывка систем отопления жилых домов гидропневматическим методом, при котором сжатый воздух подается для каждого обслуживаемого стояка от низа к верху. Операция выполняется при заполненном водой трубопроводе, обеспечивая эффект рыхления отложений. На второй стадии производится чистка стояков смесью, состоящей из воды и воздуха. Заключительный этап предполагает промывку водовоздушным напором разводящих трубопроводов.

Диагностика системы отопления

Чтобы выявить необходимость проведения гидропневматической промывки отопительной системы – необходимо провести первоначальную диагностику. Ее можно осуществлять в бытовых условиях, не прибегая к услугам дорогостоящих специалистов. Именно исходя из результатов диагностики необходимо решать вопрос о проведении промывки. Кроме, того, после проведения регламентного обслуживания отопительную систему нежно подвергнуть антикоррозийной обработке – это надежно защитит стенки трубопроводов на следующий эксплуатационный период.

Итак, основными признаками того, что ваша отопительная система нуждается в гидропневматической промывке являются следующие признаки:

Ваш нагревательный котел издает необычные звуки, которые вы не слышали раньше,
Время разогрева системы до рабочего состояния значительно увеличивается.
Одним из основных признаков является неравномерность нагрева элементов отопительной системы. Так, если трубопроводная система на ощупь горячая, а радиаторы значительно холоднее – необходимо срочно проводить промывку.
Косвенным признаком засорения системы отопления является увеличение расхода энергоносителей при достижении той же температуры и при аналогичной погоде на улице.

Как проводится гидропневматическая промывка и какое оборудование необходимо?

Основная суть гидропеневматической промывки отопительной системы – это прочистка трубопроводной системы и радиаторов отопления напором сжатого воздуха. При этом в системе остается теплоноситель, то есть вода. Начало этого процесса резко увеличивает скорость движения жидкости в системе, а сжатый воздух придает воде повышенную турбулентность, то есть неравномерность движения и образование завихрений. От воздействия смеси воздуха и воды накипь и отложения, образовавшиеся на внутренней поверхности системы разрыхляются, увлекаются водно-воздушным потоком и выводятся из труб и радиаторов в точку сброса.

компрессор

Точкой сброса взрыхленных отложений при данном виде промывки служит патрубок спуска, либо специализированный кран. В случае отсутствия данных элементов в отопительной системе – перед началом прочистки их необходимо врезать.

В том случае, если в отопительной системе с жидким теплоносителем имеется элеватор – перед началом промывки он во избежание повреждений демонтируется.

Воздух в отопительную систему для создания мощного водно-воздушного потока с завихрениями подается от компрессора. Это устройство должно на выходе показывать давление в 0,6 МПа. В целях недопущения попадания воды из системы в компрессорный ресивер – в месте соединения его с трубопроводной системой устанавливается обратный клапан.

Хороший компрессор с мощной и равномерной подачей воздуха подает в трубопроводы водно-воздушную смесь, которая разрыхляет и сбивает отложения накипи внутри труб. Компрессор должен работать в равномерном импульсном режиме, создавая не просто постоянный поток воздуха, а серию воздушно-водяных толчков. Именно так и образуются разрыхляющие накипь завихрения.

Разумным решением будет использование компрессора, который может добавлять в поток воздуха дезинфицирующие и чистящие средства. Кроме того, такое устройство должно быть защищено от самопроизвольного выключения, быть достаточно компактным и, желательно, иметь сигнализацию об уровне расходуемой промывочной жидкости и показываемых параметрах давления.

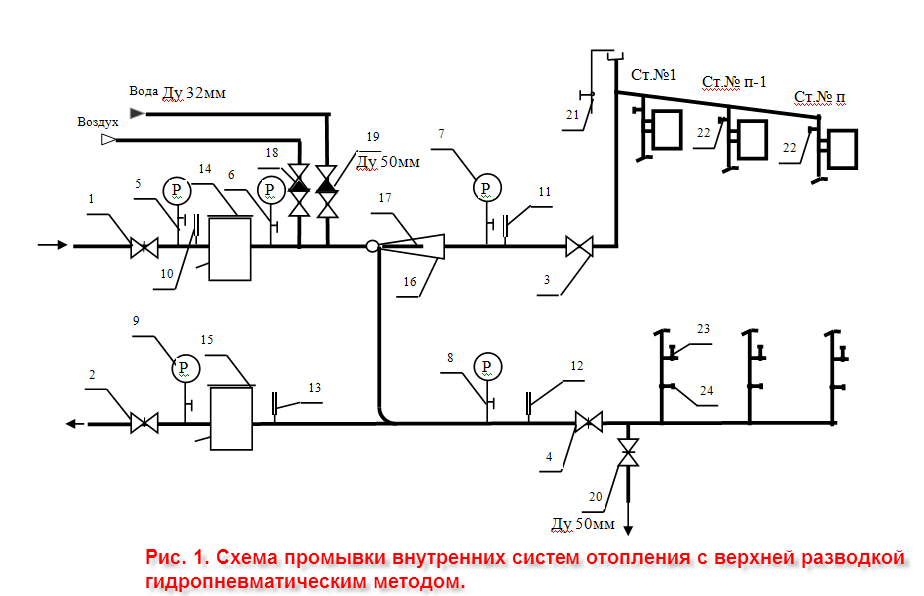

Гидропневматическая промывка систем отопления — инструкция

Промывка системы отопления проводится в присутствии представителя энергоснабжающей организации.
К началу промывки приглашается мастер теплового узла района и при его присутствии начинаются промывочные работы.
На время промывки систему отопления отключают от квартальной сети отопления задвижками 1, 2, 3, 4. Если в задвижках недостаточно плотности закрытия нужно установить дополнительные блинды (заглушки ), из 3мм листовой стали .
К началу нового отопительного сезона эти задвижки должны пройти ревизию.

Подготовительные работы

К штуцерам служащим для промывки подсоединяют резиновые шланги. Шланги (резиновые рукава) присоединяются при помощи полугаек «РОТ» ( по ГОСТ 2217-76). На вводы воздуха и воды, которыми будет осуществляться промывка, необходимо обязательно установить обратные клапаны.

Перед промывкой удалить сопло из элеватора.

Систему заполняют холодной водой через задвижку 19 с открытым краном 21 воздухосборника и открытых задвижках 22 и 24,а также закрытых задвижках 1;2;3;4;18;20 и 23. После того, как в кране 21 появится вода, этот кран и задвижку 19 нужно закрыть.
Произвести продувку воздухом каждого стояка системы отопления.
Для этого закрыть все краны 24 на стояках. Открыть воздушную задвижку 18. Последовательно открывая краны 22 на стояках отопления, производится продувка стояков воздухом снизу вверх.
Для отвода отработанной воды после в канализационную систему ливнестока на штуцер 20 нужно надеть гибкий резиновый шланг.
Начиная с дальнего стояка, осуществляется гидропневматическая промывка последовательно всех стояков.
Для этого нужно открыть последовательно кран 22 и 24 на стояках при открытой воздушной задвижки 21.Далее открыть водяной кран 19 и воздушный 18.

Затем для осуществления промывки

последовательно заполнить стояки водой;
закрыть краны 21 и 23;
открыть водяной дренаж через 20–ю задвижку.

Включить воздух задвижкой 18. При открытых задвижках 19 и 20 включить последовательно стояки, открыв задвижки 24 , начиная с самого дальнего стояка.

Можно ли промыть отдельную батарею

Теперь вы знаете, как промыть отопительную систему. Однако иногда возникает необходимость прочистки отдельной батареи. Есть решение и для такой ситуации.

Купите в сантехническом магазине кран для промывки. Дополнительно вам необходимо приобрести резиновый шланг и штуцер с резьбой, соответствующей диаметру приобретенного промывочного крана. Штуцер установите на шланг.

Непосредственно промывка осуществляется в следующей последовательности.

Первый шаг.
Подключаем к радиатору отопления промывочный кран.

Второй шаг.
Подсоединяем к промывочному крану штуцер со шлангом.

Третий шаг.
Второй конец резинового шланга направляем в унитаз.

Четвертый шаг.
Открываем промывочный кран и оставляем на 20-30 минут. В процессе ожидания придерживаем шланг, чтобы он не выпрыгнул из унитаза.

Что такое гидропромывка

Данный способ очищения отопительных систем заключается в одновременной подаче в трубопроводы воды и определенного количества воздуха под давлением. Очистка коммуникаций водовоздушной смесью происходит благодаря множественным импульсам, испускаемым компрессором. Они создают в воде небольшие пузырьки, которые постепенно смывают отложения на стенках труб.

Чтобы гидропневматическая промывка трубопроводов прошла успешно, необходимо выполнить расчеты ряда параметров и узнать:

длину промываемых труб;
скорость движения воды;
расход и давление воздуха (определяется исходя из диаметра труб).

Чтобы получить требуемую скорость движения водовоздушной смеси, следует промывать коммуникации отдельными участками – по стоякам или их группам.

Технология промывки кинетического тарана

Промывка системы отопления кинетическим ударом производится без снятия радиаторов отопления.

Из системы сливается теплоноситель (вода), которая после окончания подготовительных работ вновь заполняется в систему.
Для кинетического удара применяют специальные устройства подающие воду под высоким давлением. Ударная волна распространяется со скоростью 1500 метров с секунду, что создает внутри трубы кинетический удар, сбивающий все отложения.
Прочистка осуществляется каждого отопительного прибора в отдельности.
Очистку можно проводить как во время отопительного сезона, так и в межсезонье без демонтажа.

Когда возникает необходимость промывки системы отопления в жилых домах?

Ответ на вопрос, когда проводится промывка систем отопления, лежит на поверхности, при выявлении значительного понижения эффективности её работы. А последняя значительно снижается со временем вследствие того, что в них (особенно, если речь идёт о системах отопления многоквартирных домов) непрерывно идут такие процессы, как заиливание.

В первую очередь, это возникает на участках отопительных систем, по которым теплоноситель перемещается с минимальными скоростями: радиаторы отопления, подводки к ним и розлив.

Следует помнить о том, что максимально интенсивно указанные процессы идут в радиаторах, выполненных из чугуна, так как они имеют большие внутрисекционные объёмы. Объясняется это элементарной физикой. При фиксированных диаметрах подводок и стояков скорость движения воды обратно пропорциональна внутреннему объёму отопительного прибора. А чем меньше скорость, тем больше отложений.

Нужно ли промывать изнутри

Локальная отопительная система устанавливается преимущественно в частных сооружениях, которые находятся за чертой города. Хозяин дома сам обновляет содержимое котла. Батареи служат дольше, так как нагревательная жидкость циркулирует только свежая. Они тоже нуждаются в чистке, но это скорее профилактическая процедура. Генеральная проводится реже, например, раз в 5 лет.

Сотрудники центральной отопительной организации обновляют содержимое линии намного реже. Чаще всего маслянистое вещество разбавляют новым, освежая его. Объемы не те, чтобы можно было часто обновлять все. Таким образом, за десятилетия жижа, циркулирующая по батареям многоэтажек, отличается по составу от своего первоначального состояния.

Радиаторы постепенно начинают хуже отдавать тепло. На стенках скапливаются нерастворимые элементы или продукты реакции материала с примесями циркулирующего вещества. В конце концов, случается закупорка, которая приводит к плачевным и затратным последствиям.

Регулярные профилактические мероприятия по уходу за теплообменником помогут избежать неприятностей. Можно будет не волноваться о том, что скоро придется обновлять дорогостоящую систему отопления из-за ее выхода из строя.

Чтобы разобраться с тем, как прочистить какую-либо батарею отопления самому, сначала нужно узнать нюансы строения современных моделей радиаторов.

Что такое бустер для промывки теплообменников

Бустер заводского производства.

Бустер – это аппарат для химической циркуляционной промывки пластинчатых теплообменников котлов и колонок, всех видов радиаторов и систем отопления в целом. Что характерно очистка осуществляется без разборки. Бустер для промывки теплообменников состоит из трех основных частей:

бак;
помпа;
ТЭН.

Есть агрегаты без ТЭНа, но они менее эффективны. Для промывки используется активное вещество, чаще всего соляная или ортофосфорная кислота, активность которых с повышением температуры сильно возрастает

Выбирая бустер, нужно обращать внимание на объем бака, максимальную температуру, скорость циркуляции и напор, который измеряется в метрах. Чем больше напор, тем длиннее контур может быть промыт из одной точки

Если же мощность недостаточна, то систему придется разбивать на небольшие отрезки, что занимает много времени.

Активное вещество разъедает накипь и за счет циркуляции выводит ее обратно в бак. Процесс происходит до тех пор, пока система полностью не очистится. По времени это около 2 часов. Стоимость аппаратов для промывки стартует от 600 рублей. Для бытовых нужд такого агрегата хватит, цена профессионального оборудования может быть 160 тыс. рублей. В принципе, можно изготовить бустер для промывки теплообменников своими руками из подручных материалов. Самая дорогая деталь в этом случае – это насос.

Можно ли промыть отдельную батарею?

Схема очистки батареи отопления

Непосредственно промывка осуществляется в следующей последовательности.

Первый шаг. Подключаем к радиатору отопления промывочный кран.

Второй шаг. Подсоединяем к промывочному крану штуцер со шлангом.

Третий шаг. Второй конец резинового шланга направляем в унитаз.

Четвертый шаг. Открываем промывочный кран и оставляем на 20-30 минут. В процессе ожидания придерживаем шланг, чтобы он не выпрыгнул из унитаза.

Описание процесса

В ходе проведения промывки удаляются грязь, наслоения, известковый налет, окалина, ржавчина. Для успешной очистки выполняется ряд расчетов и предварительных шагов:

Параметры трубопровода: длина, диаметр.
Расход и давление воздуха.
Скорость и напор носителя.
Замеры отдельных групп стояков.
Проверка наличия запорной аппаратуры.
Необходимость добавления химических средств для старых систем.
Демонтаж оборудования, которое может пострадать от высокого давления.

Если длина трубопровода небольшая, осуществляют врезку патрубков на входе и выходе. Первый нужен для обратного движения, второй – служит для отвода грязной воды. При наличии крупных магистралей к работе подключают насосы для повышения скорости движения носителя и в случае недостаточной мощности компрессора. Существуют два метода гидропневматической промывки системы отопления:

1. Наполнительный метод.

Технология считается достаточно сложной, так как в процессе происходит заполнение жидкостью, затем подается сжатый воздух через каждые 15 минут. В работе участвует компрессор. При помощи гидроудара с поверхностей счищаются отложения, и поднимается грязь с нижней части радиаторов. Теплоноситель с примесями выпускают через сливной клапан системы. Промывка производится в несколько этапов, до момента полного освобождения оборудования от накипи. Способ весьма эффективен, но сложен в исполнении, поэтому лучше доверить обработку специалистам.

Прочистка системы отопления представляет собой одновременную закачку жидкости и воздуха через все участки. Перед подачей воды необходимо закрыть кран сборника, при работе компрессора откручивают спускной патрубок. Проходя сквозь все трубы и приборы, смесь очищает их, затем сливается. Процедура проводится непрерывно до момента выхода чистой жидкости. В сложных случаях при промывке в очищающую смесь включают химические реагенты. В воду добавляют щелочь или кислоту, способную растворить наслоения. Работа может осуществляться без участия компрессора, грязная вода выходит при подключении насоса. Количество средств зависит от длины и диаметра элементов системы. Метод считается быстрым и эффективным, но не подходит для промывки алюминиевых агрегатов, так как существует риск разрушения стенок от химикатов.

Опрессовка проводится после очистки труб отопления гидропневматическим методом. Процедура необходима для выявления дефектов и отсутствия герметичности в результате промывки. Систему заливают водой в медленном темпе, при этом рабочее давление должно составлять от 2 до 8 атмосфер, в зависимости от этажности дома. На протяжении получаса параметр сохраняется, производится проверка при помощи подсоединения манометра к входящему патрубку. Если прибор показывает минимальную величину, существует утечка, которую находят и устраняют. Для этого сливают воду, делают ремонт, затем снова наполняют систему до улучшения показаний манометра.
