Паяльник для микросхем: секреты выбора, области применения

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

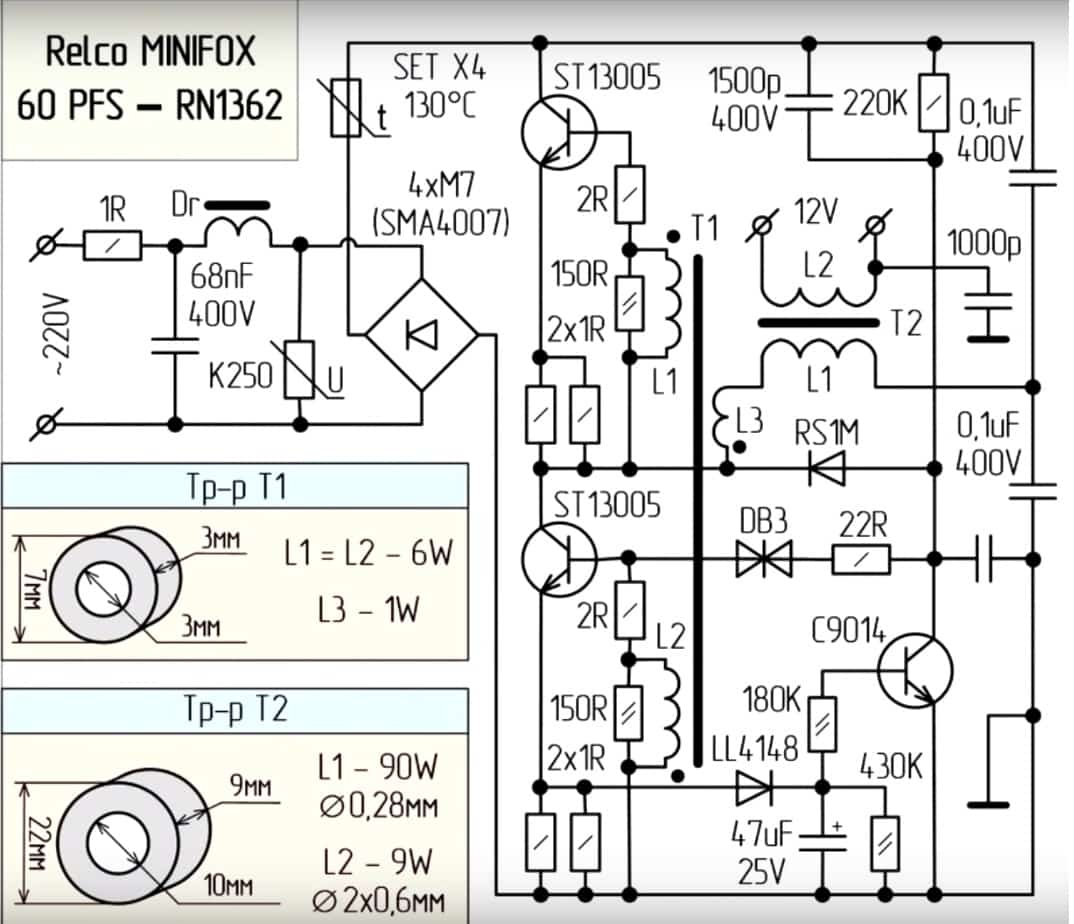

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания

С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку

Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис

14: обрежьте плату

Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку

На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки

Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу

Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Более подробная статья про изготовление импульсный паяльник:

Теперь разберем наши станции по частям. Первый в очереди — паяльник.

Главное, чем они отличаются между собой (кроме мощности) — тип нагревательного элемента. В самых простых паяльниках он нихромовый. Паяльник с нихромовым нагревателем долго нагревается, не очень хорошо держит тепло и не очень экономичен — зато им можно хоть стены долбить.

Паяльники чуть подороже — это так называемые “псевдокерамические”: нихром здесь заключен в керамическую оболочку. Немного более быстрый нагрев и чуть лучшее удержание температуры уравновешиваются присущей керамике хрупкостью — с этими паяльниками нужно обращаться бережно.

В настоящих керамических паяльниках нагреватель выполнен в виде специальных полупроводниковых трубочек, залитых керамическим кожухом. Они могут практически мгновенно набирать температуру, стабильность температуры тоже на высоте.

Экзотика паяльного мира — индукционный нагреватель. Принцип его работы схож с индукционной плитой. Жало помещено внутрь катушки. Большая переменная частота, проходящая через катушку, создает магнитное поле, осуществляющее нагрев наконечника.

Еще одна особенность паяльников — тип используемого жала. Подавляющее большинство паяльных станций работают с жалом типа 900-M (900-M-T). Достоинства этого типа — доступность сменных жал, их дешевизна, легкость в замене. Недостатки — не очень хорошая передача тепла от нагревателя к кончику жала, трудность в контроле температуры и быстром реагировании на ее изменение, так как термопара стоит в нагревателе, с которым у жала вполне может быть существенная разница температур.

Относительно новый, но активно приживающийся на рынке тип — T12. Оригинальная особенность этих жал в том, что нагреватель и термопара в них встроены прямо в жало. Это дает возможность заметно более быстрой реакции на изменения температуры. Минус в том, что встроенный нагревательный элемент заметно повышает на них цену.

↑ Начинаем паять

Паяльник приобретен, инструменты и необходимые материалы готовы. Вы удобно разместились за столом в хорошо освещенном и хорошо проветриваемом помещении. Паяльник расположился на удобной подставке, предотвращающей его случайное падение, все легковоспламеняющиеся материалы и жидкости убраны от него подальше. Можно включить его в розетку и начинать. Для начала несколько простейших правил, соблюдение которых позволит вам получить качественную пайку. Поверхности перед пайкой должны быть тщательно зачищены до блеска. Чтобы получить качественную и надежную пайку соединяемые детали должны перед пайкой иметь хороший механический контакт друг с другом. Во время пайки, соединяемые детали необходимо прогреть до температуры плавления припоя, чтобы он равномерно растекался по поверхности. Например, возникла необходимость соединения двух проводов. Для начала надо зачистить кончики, распушить медные жилки, переплести их и произвести плотную скрутку и нанести на спаиваемый участок несколько капель флюса или выдавить немного флюс-геля.

Затем, взяв на жало паяльника каплю припоя разогреть место пайки так, чтобы припой пропитал скрученные проводники.

Для изоляции места пайки можно применить изоленту, но лучше воспользоваться термоусадочной трубкой, которую надевают поверх соединения и слегка подогревают, чтобы она сжалась и надежно зафиксировалась на месте пайки. Обсаживать трубку удобнее всего горячим воздухом из паяльного или строительного фена. Если такой возможности нет, то трубку можно нагревать над племенем газовой горелки, спиртовки или зажигалки

Но тут надо быть действовать осторожно и не перегреть. Не подносите термоусадочную трубку близко к пламени

Она может закоптиться. Кроме того что это портит внешний вид, осажденная сажа снижает электрическую прочность изоляции.

Вот пример правильной пайки сетевого разъема. Чтобы получить прочное соединение, перед пайкой делаем надежную скрутку проводов на контактных лепестках разъема.

Далее пропаиваются все соединения. Припоя не жалеть, он должен равномерно пропитать скрученные проводники и залить отверстия в контактных лепестках.

Потом надежно изолируем места пайки термоусадочной трубкой. Надеюсь не надо объяснять, сколько бед может наделать отвалившийся от разъема плохо изолированный провод под напряжением 220в внутри вашего усилителя или, например, компьютера

Поэтому при распайке сетевых разъемов и проводов качеству пайки и изоляции надо уделять особое внимание

Спаивание проводов

Для того чтобы правильно припаять медные провода при помощи канифоли, необходимо соблюсти определённую последовательность действий.

Вначале подготовить провода. Для этого концы проводов, которые нужно припаять, предстоит хорошенько зачистить от изоляции. Все сращиваемые между собой проводки, как правило, изолируются посредством специальной термоусадочной трубки. Если такая трубка присутствует, то её нужно обрезать при помощи острого ножа таким образом, чтобы длина выходила на 2−7 мм за пределы всех швов. Изоляционное покрытие должно быть около двух сантиметров с каждой стороны соединяемых проводов. Оголённые концы проводов необходимо обжечь, чтобы полностью освободить от изоляции.
Затем соединяемым концам проводов нужно обеспечить качественное механическое соединение. Для этого два конца провода перекручиваются между собой так, чтобы их центры плотно пересекались друг с другом. После этого конец одного провода следует скрутить вдоль длины кабеля. Туже самую манипуляцию следует проделать и со вторым концом другого провода.
Затем нужно поставить нагреваться паяльник, чтобы вначале залудить провода, а затем прогреть их. Для этого нагретый паяльник опускается в канифоль и берётся немного припоя, после чего прибором проводится пару-тройку раз по концам провода. В ходе лужения провод следует поворачивать и прогревать, что поможет обеспечить равномерное покрытие канифолью.
По окончании работы готовый провод следует заизолировать. Для этого надо обратно одеть термоусадку на уже припаянные провода. Это поможет не только прикрыть соединение, но и нагреть его, благодаря чему спаянный провод будет прочным и гибким.

Как видно, особых трудностей с запаиванием проводов при помощи канифоли, не возникает. Главное — не забыть залудить провод и проверить качество спайки. В случае необходимости лужение нужно повторить несколько раз до тех пор, пока провода прочно не соединятся припоем.

Что такое паяльник и как устроен прибор

Электрическим паяльником называется такой вид электрического инструмента, посредством которого осуществляется объединение двух деталей между собой посредством мягких веществ. Таким мягким веществом является припой, который расплавляется, и переходит в жидкое состояние за счет воздействия высоких температур. Когда воздействие высоких температур прекращается, припой затвердевает (что происходит практически мгновенно), тем самым обеспечивая надежное соединение. Рассматриваемый прибор является главным оружием электронщиков, посредством которого осуществляется не только соединение проводов и полупроводниковых элементов, но и их разъединение.

Прибор внешне имеет простую конструкцию, однако внутри он состоит из различных деталей, с назначением которых следует разобраться. Знать устройство паяльника вовсе не обязательно, чтобы научится им правильно пользоваться, но эта информация поможет в случае выхода его из строя. Состоит прибор из ряда следующих элементов, которые имеют свои особенности:

В его основе заложен металлический стержень, изготовленный из красной меди. Именно этот стержень нагревается, и плавит припой при соединении деталей. За основу стержня используется красная медь, так как именно этот материал обладает высокой степенью теплопроводности (хорошо передает тепло). Конец стержня имеет клиновидную форму, что необходимо для работы с мелкими полупроводниковыми элементами. Конец стержня называется жалом, как на отвертках
Нагревательный элемент — стальная трубка, внутрь которой вставляется стержень из красной меди. Трубка оборачивается слюдой или стеклотканевым составом, поверх которого наматывается проволока из нихрома. При прохождении тока по проволоке, она нагревается, и передает тепло металлической трубке. В итоге нагревается стержень, и переходит в рабочее состояние. Поверх нихромовой проволоки находится защитный слой слюды. Он защищает спираль от соприкосновения с металлическим корпусом паяльника, тем самым повышая безопасность электрического прибора. Вторая его защитная функция заключается в том, чтобы сохранять тепло, и не передавать его стальному корпусу прибора
Рукоятка — изготавливается из термоустойчивого пластика или дерева, и позволяет мастеру удобно работать инструментом
Провода и вилка для подключения в розетку. Провода соединяются с выводами нихромовой проволоки. Для надежности соединения используются алюминиевые зажимы, которые пропаиваются с целью обеспечения надежного контакта. Зажимы в месте соединения используются на мощных паяльниках, а на маломощных приборах объединение осуществляется без дополнительной фиксации, но с обязательным нанесением припоя. Алюминиевые пластины для соединения медного провода с нихромовой нитью используются для повышения надежности объединения, а также для отвода тепла. Чем мощнее паяльник, тем сильнее нагреваются медные провода, поэтому алюминиевые зажимы осуществляют отвод тепла. Эта информация будет полезна в случае, если при ремонте мощного паяльника принимается решение об удалении алюминиевых пластин. Толщина жилы медного кабеля выбирается в зависимости от мощности прибора
Стальной корпус — это часть инструмента, внутри которой располагается нагревательный элемент. На корпусе может присутствовать (в зависимости от модели) резьбовой винт, посредством которого фиксируется стержень. В конструкции корпуса могут находиться отверстия ближе к рукоятке, назначение которых заключается в отводе тепла

Как устроен паяльник внутри, показано на фото ниже.

С устройством паяльника полезно разобраться всем, кто планируется осуществить его ремонт в случае возникновения поломки.

Виды паяльников

Паяльники бывают с керамическим или спиральным нагревателем. Отличие в том, что керамика нагревается гораздо быстрее, но требует более бережного использования: от сильного удара такой паяльник выйдет из строя.

Спиральный ударов не боится, и он прослужит долгие годы

При выборе паяльника нужно обратить внимание на его мощность. Нужно учитывать, что если вы паяете микросхемы, то паяльник желательно выбирать номиналом 10-20

Паяльники с номиналом выше 60 Вт предназначены для паяния толстых проводов.

Паяльник с маленькой мощностью просто не сможет расплавить припой, так как мощность будет рассеиваться по большой области пайки. Для пайки крупных металлических деталей существуют паяльники от 100 ватт и выше. Самым оптимальным паяльником для новичка 25-40 Вт. Такой паяльник считается универсальным, и им возможно выполнить большинство поставленных задач. Обычно радиолюбители имеют в своем арсенал несколько паяльников для охвата широкого спектра работ.

Таблица моделей паяльников для микросхем.

В широкой продаже нормальные и надежные паяльники для микросхем – почти редкость. Если человек занимается ремонтом техники профессионально, он может приобрести подходящий рабочий инструмент. Но выберет он скорее паяльную станцию со всеми необходимыми для пайки приспособлениями и возможностью устанавливать режимы работы.

Процесс пайки электропаяльником

Как паять провода, что для этого нужно сделать:

Залудить паяльник. Для затачивания жала нужно использовать наждачную бумагу, которой работают до получения гладкой блестящей поверхности. После этого разогретое жало погружают в канифоль и припой. Наконечник прикладывают к деревянной дощечке. Манипуляции повторяют до тех пор, пока жало паяльника не приобретет серебристый цвет.
Залудить провода. Их очищают от оплетки и покрывают канифолью, поверх накладывают наконечник паяльника. После оплавления флюса провод извлекают.
Припаивать залуженные части. Жало прибора обрабатывается припоем, место пайки разогревается до нужной температуры. После покрытия проводов оловом избегают лишних движений. Для быстрого остывания используют вентилятор.

Watch this video on YouTube

Особенности пайки при использовании флюса

Пайка деталей с применением флюса имеет следующие особенности:

Температура плавления для канифоли должна быть более низкой, чем для припоя. Это условие считается обязательным для прочного сцепления деталей.
Флюс не должен контактировать с расплавленным оловом. Каждое средство образовывает отдельное покрытие, обеспечивающее надежное соединение деталей.
Канифоль следует равномерно распределять по поверхностям.
Жидкий флюс должен смачивать все запаиваемые детали и обладать повышенной текучестью.
Нужно выбирать средство, растворяющее и удаляющее появляющиеся на поверхностях пленки из неметаллических материалов.
Нужно применять флюс, не вступающий в реакцию с соединяемыми материалами. Это помогает сохранить рабочие характеристики элементов.

Пайка многожильных проводов

Многих интересует вопрос, как правильно паять паяльником такие провода. Соединение выполняется следующим образом:

провода очищаются от изоляции;
оголенные жилы зачищаются до металлического блеска;
места соединения обрабатываются припоем;
детали скрепляются методом скрутки;
место пайки зачищается наждачной бумагой (не должны оставаться заусенцы, нарушающие прочность крепления);
соединение покрывается расплавленным припоем;
место скрепления обматывается изолентой.

Watch this video on YouTube

Можно ли паять медный провод с алюминиевым

Алюминиевые и медные проводники можно запаять. В таком случае применяют специальный припой для алюминия. Медный провод нужно качественно залудить. Этого достаточно для предупреждения химических реакций между медными проводами и алюминиевыми.

Как правильно паять паяльником с канифолью

Как спаять алюминий в домашних условиях, особенности пайки алюминия

Способы соединения электрических проводов между собой

Как правильно соединить медный и алюминиевый провода?

Как правильно припаять провода к штекеру наушников?

Как можно соединить провода в распределительной коробке?

Во-первых, все паяльные станции делятся на контактные, термовоздушные и инфракрасные.

Контактная паяльная станция — это, по сути, паяльник с регулировкой температуры. Соответственно, в задачи этой паяльной станции входит весь спектр работ паяльника, но с возможностью выбора подходящего температурного режима для той или иной задачи. В нерегулируемых паяльниках значение температуры может доходить до 500 градусов и выше, при этом мелкие компоненты можно (и нужно) спаивать при относительно небольших температурах, около 250-300 градусов. Контактная станция дает возможность соблюдать такие режимы. Кроме того, контролируемая температура значительно уменьшает износ жала, нагревательного элемента и всей конструкции паяльника, так что он прослужит дольше и качество работ, сделанных с его помощью, будет значительно отличаться в лучшую сторону.

Термовоздушная паяльная станция — это станция, в которую включен термофен. Чаще всего он идет в комплекте с паяльником, но есть и исключения

На это стоит обращать внимание — входит ли в состав станции паяльник

Термофен делает работу с миниатюрными компонентами еще проще (а в случае самых мелких деталей — это единственный инструмент, с помощью которого их можно отпаять и запаять). Если нужно выпаять, например, микросхему с 40 выводами, термофен справится с этим буквально за минуту.

К термофенам существует большое количество насадок, которые упрощают работу с определенным типом деталей на плате. При частой работе с конкретными однотипными изделиями купить нужную насадку не помешает.

Инфракрасная станция обычно покупается в сервисные центры и другие специализированные предприятия. Ее основной рабочий элемент — инфракрасная лампа, нагревающая определенный участок платы. Действие похожее на термофен, только при этом отсутствует воздушный поток, который может сдуть мелкие детали, и не так сильно нагреваются сами компоненты (припой нагревается намного быстрее) за счет того, что инфракрасные лучи неодинаково воздействуют на разные материалы. Как правило, в комплекте этих станций присутствует еще преднагреватель, подогревающий платы снизу, и знакомый паяльник. А стоит всё это вместе весьма и весьма недешево. И чем больше разных настроек и возможностей программной автоматизации у станции, тем она дороже.

Работа с электронными компонентами

Пайка электроники — наиболее обширная и сложная тема, требующая опыта, навыков и специального оборудования. Однако заменить неисправный элемент на печатной плате сможет и дилетант даже при наличии одного лишь сетевого паяльника.

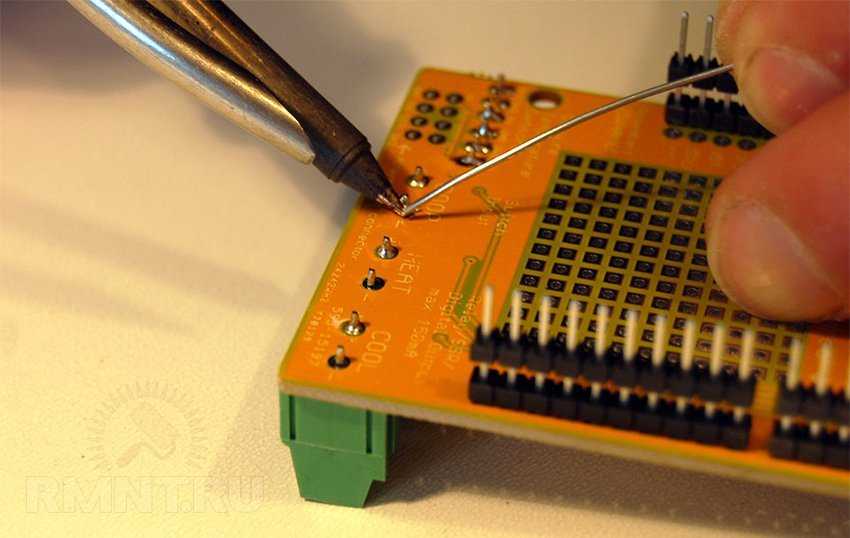

Выводные элементы (которые с ножками) паять проще всего. Они предварительно неподвижно фиксируются (пластилином, воском) выводами в отверстиях платы. Затем с обратной стороны паяльник плотно прижимается к хвосту для его прогрева, после чего в место спайки вводится проволочка припоя, содержащего флюс. Слишком много олова не нужно, достаточно чтобы оно затекло в лунку со всех сторон и образовало некое подобие вытянутого колпака.

Если выводной элемент болтается и его нужно придерживать руками, то место спайки сперва смачивается флюсом. Его нужно очень небольшое количество, здесь оптимально использовать флаконы от лака для ногтей, предварительно промытые ацетоном. Олово при такой технике пайки набирается на паяльник в небольшом количестве и его капелька аккуратно подносится к выводу элемента в 1–2 мм от поверхности платы. По ножке припой стекает, равномерно заполняя лунку, после чего паяльник можно убирать.

Очень важно, чтобы соединяемые детали оставались неподвижными до полного остывания припоя. Даже малейшее нарушение формы олова при кристаллизации приводит к так называемой холодной спайке — дроблению всей массы припоя на множество мелких кристаллов

Характерный признак такого явления — резкое помутнение припоя. Его нужно разогреть заново и дождаться равномерного остывания в полной неподвижности.

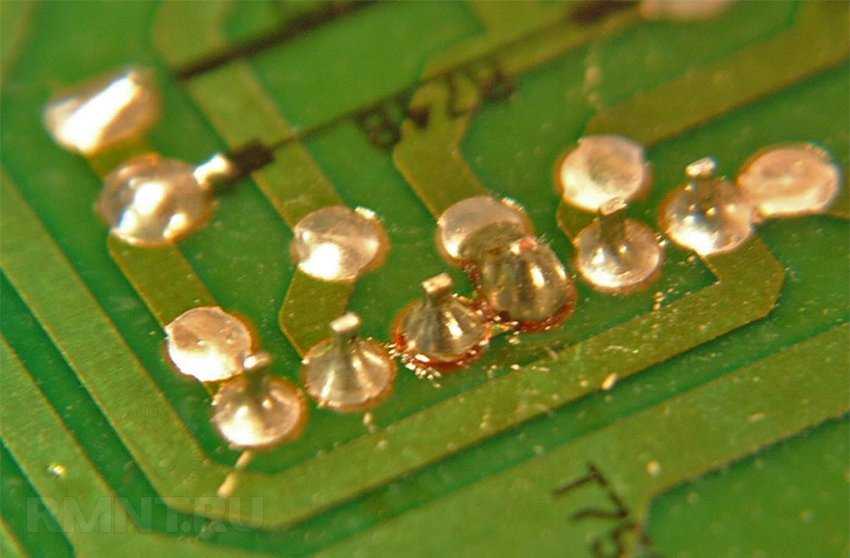

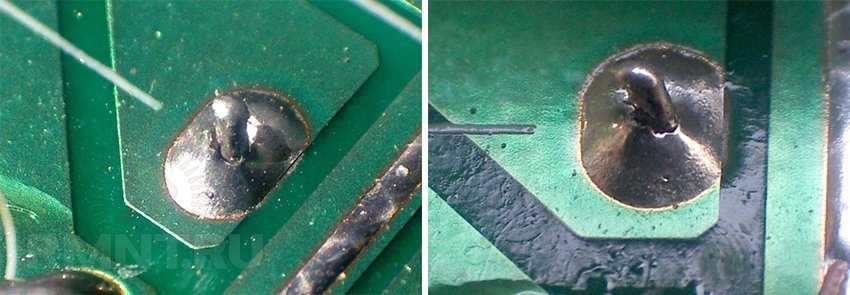

Некачественная, холодная пайка

Для поддержания олова в жидком состоянии, достаточно чтобы паяльник контактировал залуженной поверхностью жала с любой точкой увлажнённого участка. Если паяльник буквально прилипает к спаиваемым деталям, это свидетельствует о недостатке мощности для нагрева. Для пайки чувствительных к нагреву полупроводниковых элементов и микросхем обычный припой можно смешивать с легкоплавким.

Как научиться паять платы

Перед тем как приступить к сложной пайке, например, к работе с диодными лентами, специалисты рекомендуют начинающим мастерам обзавестись недорогими бюджетными платами. Потренировавшись на них и освоив стандартные приемы пайки, спустя некоторое время новичок научится паять микросхемы.

Этот вид пайки состоит из последовательных этапов:

Подготовительный. Перед началом работы нужно обеспечить прочное соединение и понизить сопротивление. С этой целью поверхность нужно хорошенько очистить от жиров и пыли. Для обезжиривания можно применять салфетки и мыльный раствор. Ацетон используется, когда нужно начистить поверхность схемы до блеска. В качестве более безопасного растворителя рекомендуется метил гидрат. Он так же эффективен, как и ацетон, но имеет не такой резкий запах.
Размещение спаиваемых деталей платы. Прежде чем научиться паять схемы, нужно знать места расположения всех ее элементов. В самую первую очередь пайке подлежат плоские детали. Это резистор и варистор. После приступают к конденсатору, транзистору, трансформатору, микрофону и потенциометру. Такая поочередность гарантирует безопасность элементов платы, чувствительных к температурному воздействию.
Нагревание соединения для улучшения теплопроводимости металла. Жало паяльника необходимо на несколько секунд прислонять к компонентам схемы

Важно при этом не допустить её перегрева. О нем будут свидетельствовать появившиеся на поверхности пузыри

В таком случае паяльник нужно убрать из зоны пайки.
Нанесение припоя. Выполняется до тех пор, пока на схеме не появится небольшое возвышение.
Снятие излишков. Выполняется после затвердения и остывания припоя. Рекомендуется не спешить, а дать время схеме некоторое время остыть. Это важно, поскольку можно нарушить произведенные соединения, и работу придется выполнять заново.

Научиться паять схемы должен каждый мужчина. Это даст возможность собственноручно чинить штекеры, модемы и т. д.

Пайка как процесс не ограничивается только работой с медными проводами и микросхемами. Овладев умением использовать паяльник на проводах, можно переходить к последующим, более сложным операциям с применением различных припоев и разнообразных металлов.

Какой выбрать

Электропаяльник — незаменимое устройство при его грамотном выборе. Сделать правильную покупку можно, но нужно оценить все паяльники электрические, рейтинг просмотреть.

Лучшие профессиональные паяльники

Союз ПС2005-40 — устройство, которое применяется, чтобы спаивать провода с различными радиодеталями. Сила электрического прибора равняется 40 ватт. Оборудование функционирует от переменного тока в 220 вольт. Аппаратура с конусным жалом, сохраняющим температурный режим.

Лучший портативный аппарат

STAYER PROFESSIONAL 55409 — негабаритный агрегат, который необходим, чтобы спаивать провода с мелкими радиодеталями. Чтобы работать с этим девайсом, следует использовать три классические пальчиковые батарейки.

Модель, входящая в рейтинг электропаяльников для пайки радиодеталей, обладает небольшим весом, способствует стремительному подогреванию и охлаждению.

Лучший молотковый аппарат

Зубр Профессионал 55301-200 — устройство с переменной мощностью спаивания. Агрегат, входящий в топ электропаяльников для дома. Его стоит использовать, чтобы проводить работы в разных промышленных областях.

Приборная рукоятка удобно держится в руке. Благодаря качеству оборудования, обеспечивается его длительная работа.

Лучший керамический аппарат

Rexant 12-0121-1 — устройство для ручной электропайки радиочастотных элементов, рассчитанное на 25 ватт. Паяльник электрический, входящий в рейтинг лучших, и гарантирующий быстрый нагрев. Оборудование, способное обеспечивать качественное лужение деталей.

Лучший импульсный аппарат

Rexant 12-0161 — модель мощностью в 70 ватт для спайки разных радиодеталей. Прибор имеет высокую производительность, качество его пайки хорошее.

Что такое паяльник и как устроен прибор

В его основе заложен металлический стержень, изготовленный из красной меди. Именно этот стержень нагревается, и плавит припой при соединении деталей. За основу стержня используется красная медь, так как именно этот материал обладает высокой степенью теплопроводности (хорошо передает тепло). Конец стержня имеет клиновидную форму, что необходимо для работы с мелкими полупроводниковыми элементами. Конец стержня называется жалом, как на отвертках
Нагревательный элемент — стальная трубка, внутрь которой вставляется стержень из красной меди. Трубка оборачивается слюдой или стеклотканевым составом, поверх которого наматывается проволока из нихрома. При прохождении тока по проволоке, она нагревается, и передает тепло металлической трубке. В итоге нагревается стержень, и переходит в рабочее состояние. Поверх нихромовой проволоки находится защитный слой слюды. Он защищает спираль от соприкосновения с металлическим корпусом паяльника, тем самым повышая безопасность электрического прибора. Вторая его защитная функция заключается в том, чтобы сохранять тепло, и не передавать его стальному корпусу прибора
Рукоятка — изготавливается из термоустойчивого пластика или дерева, и позволяет мастеру удобно работать инструментом
Провода и вилка для подключения в розетку. Провода соединяются с выводами нихромовой проволоки. Для надежности соединения используются алюминиевые зажимы, которые пропаиваются с целью обеспечения надежного контакта. Зажимы в месте соединения используются на мощных паяльниках, а на маломощных приборах объединение осуществляется без дополнительной фиксации, но с обязательным нанесением припоя. Алюминиевые пластины для соединения медного провода с нихромовой нитью используются для повышения надежности объединения, а также для отвода тепла. Чем мощнее паяльник, тем сильнее нагреваются медные провода, поэтому алюминиевые зажимы осуществляют отвод тепла. Эта информация будет полезна в случае, если при ремонте мощного паяльника принимается решение об удалении алюминиевых пластин. Толщина жилы медного кабеля выбирается в зависимости от мощности прибора
Стальной корпус — это часть инструмента, внутри которой располагается нагревательный элемент. На корпусе может присутствовать (в зависимости от модели) резьбовой винт, посредством которого фиксируется стержень. В конструкции корпуса могут находиться отверстия ближе к рукоятке, назначение которых заключается в отводе тепла

Как устроен паяльник внутри, показано на фото ниже.
