Как из трубы сделать котел для бани: чертежи и схемы + видео по изготовлению своими руками

Принцип работы

По сути, традиционный твердотопливный котел работает как обычная печка. Здесь также есть топка, в которой горят дрова (уголь, пеллеты и другие виды твердого топлива). Выделяемая энергия нагревает теплоноситель, расположенный в емкости над камерой сгорания.

Нагрев теплоносителя в этой конструкции производится и от внутреннего блина, и от дымохода, который пронизывает насквозь емкость с водой. При этом корпус котла также нагревается, что создает аккумулирующий эффект, сдерживающий быстрое остывание при выключении агрегата.

Нагретый теплоноситель поднимается вверх и выходит через верхний патрубок в подающий контур системы отопления. Охлажденный теплоноситель поступает в котел через нижний патрубок, соединенный с обратным контуром.

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

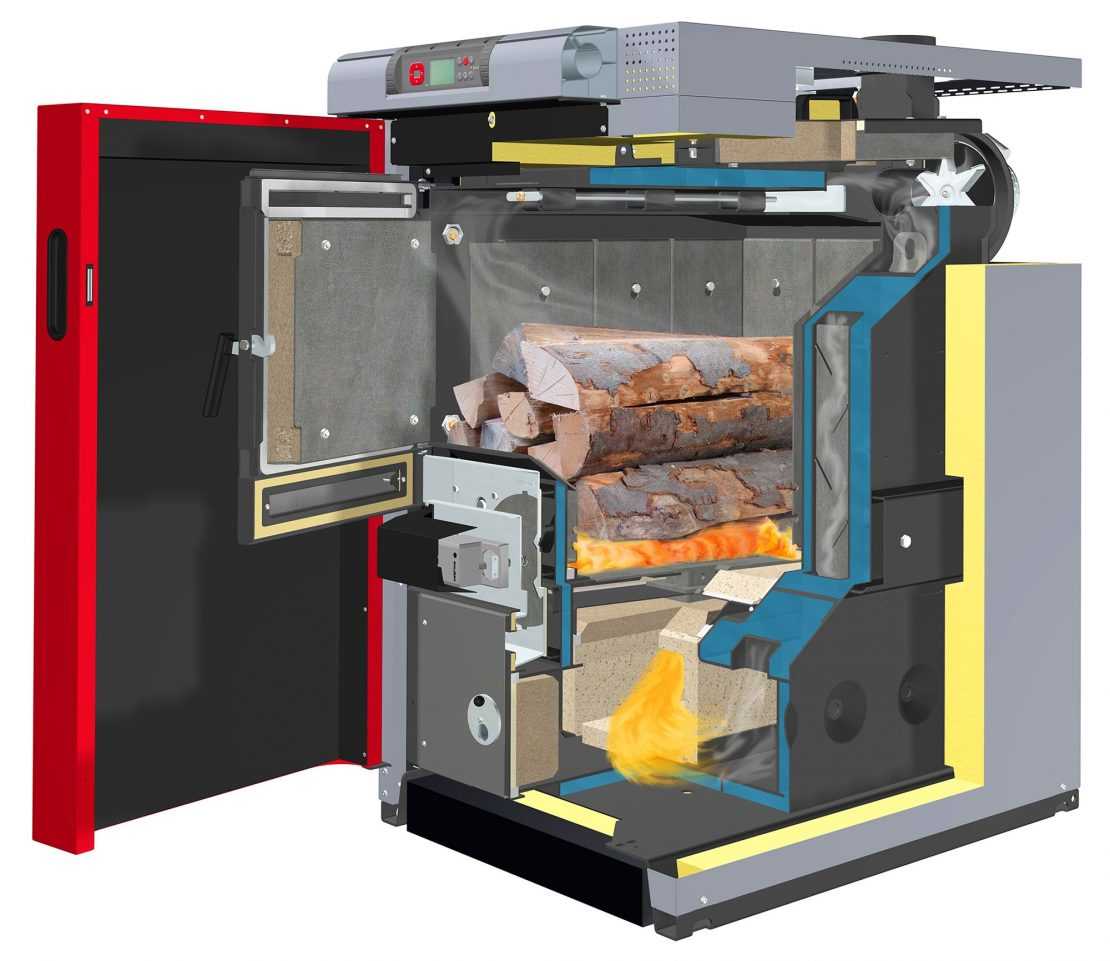

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры.
Для изготовления такого прибора нужны:

• труба и лист из стали толщиной 4 мм;
• профтрубы, прутья металлические сечением 2 см;
• электродоты;
• вентилятор;
• кирпичи огнеупорные;
• автоматический регулятор температур;
• крепежи.

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

• бочка из металла (объем – 200 л);
• стальной лист толщиной 3-5 мм (для создания топки);
• металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
• труба Г-образной формы (диаметр – 20 мм);
• колосник;
• дверцы для поддувала и топки.

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода

Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество. В неотапливаемом чердаке его придется утеплить

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода

При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора

Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля

При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу

Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Особенности сооружения

Самодельный отопительный котел для кирпичной печи может быть выполнен в различных вариациях, в зависимости от применения. Подобная конструкция может быть установлена не только в жилом доме, но и в служебных или хозяйственных помещениях, например, в теплице.

Самым важным этапом является правильная установка котла. Он должен находиться непосредственно в печи. Самодельный водяной котел отопления в кирпичную печь на дровах или угле устанавливается в виде буквы «П». Чертежи для данного процесса можно легко найти во всемирной паутине. Оптимальным материалом для его сооружения станет труба или листовой металл.

Для сооружения отопительного агрегата также пойдут неиспользуемые чугунные радиаторы, которые использовались в старых системах отопления многоэтажных жилых помещений. Перед монтажом радиатор нужно хорошо очистить, промыть и обработать соляным раствором. Это позволит значительно продлить срок службы самодельного водяного котла.

Сварить водяной котел для печи можно самостоятельно. Это несложно сделать при наличии чертежей и небольших навыков в этой сфере. Если же опыт отсутствует, то сварку оборудования для печи нужно доверить специалисту.

Несмотря на явные преимущества, подобное водяное отопление для печи имеет и свои недостатки:

• Работа печи требует постоянной диагностики и контроля.
• Зольная камера печи должна регулярно чиститься.
• Подобная конструкция с печью используется преимущественно в холодное время года.
• Износ конструкции котла в связи с высокой температурой внутри печи.
• Отсутствие системы аварийного контроля, что обусловлено особенностями конструкции кирпичной печи.

Однако, при отсутствии других вариантов и при качественно выполненной работе, отопление с использованием печи будет неплохим вариантом.

Процесс изготовления своими руками

Для сооружения котла собственноручно необходимо уметь работать с металлом и сварочным аппаратом. Самый простой вариант — использование готовой толстостенной трубы, в которую вставляется труба меньшего диаметра, выступающая в качестве топки.

Межтрубное пространство заполняется теплоносителем. Но так как найти такую трубу сложно, многие делают котлы из листового железа.

Материалы

• Металлические листы или трубы с толщиною стенок не меньше 5 мм.
• Четыре пластины, в одной вырезают два отверстия для дверок. Отверстие для топки маленького котла составляет 20х20 см. Отверстие для дверки зольника 20х10 см.
• Две дверки, соответствующие отверстиям.
• Колосник — решётка из прутьев. Лучше выбирать чугунный, он дольше прослужит.
• Змеевик — изогнутая труба для обустройства теплообменника.
• Труба для устройства основания дымохода, не менее 8 см.
• Металлические гайки.
• Пакля.
• Герметик для крепления гаек.
• Трубы стальные.
• Радиаторы.

Все материалы есть в строительных магазинах, но допускается использовать бывшие в употреблении трубы, листы, колосники, дверки и другие материалы.

Инструменты

Основной инструмент — сварочный аппарат. Если вы не имеете навыков работы со сваркой, лучше прибегнуть к услугам сварщика.

А также потребуются: молоток, болгарка, уровень, плоскогубцы и спецодежда.

Фото 2. Набор инструментов для работы по металлу, который необходим при постройке самодельного твердотопливного котла.

Постройка отопительного самодельного устройства

Для создания котла, соблюдайте следующую последовательность работ:

1. Вырежьте плазморезом листы и отверстия в них нужного размера.
2. Приступите к сварочным работам. Листы сваривают изнутри, чтобы не было видно швов.
3. Сначала сварите три стенки, к ним приварите металлические направляющие для укладки колосниковой решётки. Она разграничивает камеру сгорания от зольника.
4. Смонтируйте теплообменную трубную конструкцию. С одной стороны к трубе в котле прикрепите трубу из расширительного бака.
5. На выходе из котла прикрепите трубу, которую затем соедините с системой радиаторов.
6. Приварите четвёртую стенку и нижнюю часть котла.
7. Приварите ножки, чтобы избежать возгорания пола.
8. Навесьте дверцы.
9. Установите дымоход. В трубе сделайте небольшое отверстие и вставьте задвижку для перекрытия дымохода для регулирования тяги и предотвращения ухода тепла наружу.

На выходе из котла можете установить датчик температуры.

Фото 3. Собранный из листов нержавеющей стали твердотопливный котел с топкой и отверстием для дымохода.

Классификация газовых котлов

Производители выпускают несколько типов оборудования. Чтобы не тратиться на дополнительные комплектующие и выполнить правильное подключение, потребителю нужно знать, какие они бывают.

По месту установки

Большие напольные модели устанавливают в частных домах, коттеджах или на дачах без горячего водоснабжения. Компактная настенная техника монтируется на поверхность наружной стены в ванной, на кухне, на чердаке и подключается к центральной системе дымоотвода.

Важно! Допустимая площадь котельной — не меньше 4 м2, а допустимый объем — больше 8 м3. Расстояние от стен равняется 50 см.

По количеству контуров

Одноконтурные устройства подключаются независимо от бойлера и подают воду только для отопления. Двухконтурные котлы интегрируются с радиаторами и бытовой техникой — вода используется в качестве источника тепла и для бытовых целей.

По типу камеры сгорания

Открытый котел забирает воздух из помещения и выделяет в него углекислый газ, поэтому позаботьтесь о вентиляции. Закрытые варианты — безопасные и удобные, но для удаления продуктов сгорания нужен дымоотвод.

По типу тяги

Модели с естественной тягой и открытой камерой сгорания с атмосферной горелкой. Устройства с принудительной тягой имеют закрытую камеру, в которой находится наддувная горелка или принудительная вытяжка.

По типу использования энергоресурса

Конвекционный котел отличается высоким КПД — 90 %. При температуре воды на 53-57 градусах пар преобразуется в жидкость, насыщенную химическими примесями, поэтому обязателен дымоход из материала, стойкого к окислению. Конденсационные устройства преобразуют жидкость в тепло, имеют КПД 109-111%. Отработанный конденсат уходит в канализацию.

Совет! В условиях повышения цен на газовое топливо лучше купить конденсационный котел.

По материалу теплообменников

Производители выпускают оборудование с несколькими типами элементов:

• стальными — подвержены коррозии, поэтому используются для недорогих моделей;
• нержавеющими — не изменяют химический состав при нагреве, устанавливаются в настенных котлах;
• чугунными — имеют высокую теплоемкость, что оправдано для напольных устройств.

Важно! Теплообменники из чугуна и нержавеющей стали не отличаются по эффективности, стойкости к коррозии и долговечности.

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры.
Для изготовления такого прибора нужны:

• труба и лист из стали толщиной 4 мм;
• профтрубы, прутья металлические сечением 2 см;
• электродоты;
• вентилятор;
• кирпичи огнеупорные;
• автоматический регулятор температур;
• крепежи.

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

• бочка из металла (объем – 200 л);
• стальной лист толщиной 3-5 мм (для создания топки);
• металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
• труба Г-образной формы (диаметр – 20 мм);
• колосник;
• дверцы для поддувала и топки.

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении

Особенности обустройства дымохода

Для выполнения данных работ вам не потребуются специальные знания и навыки

Однако важно четко понимать специфику процесса горения и представлять, как продукты сгорания топлива выводятся наружу. Данные нюансы основываются на базовых знаниях из области физики

Конструкция и технология монтажа всей отопительной системы, включая котел и дымоход, продуманы таким образом, чтобы сделать процесс обогрева жилища максимально безопасным. При малейшем отступлении от общепринятого порядка работ вы рискуете не обеспечить полноценное отведение угарных газов из дома, что, в свою очередь, чревато серьезными последствиями

Поэтому важно принимать во внимание советы специалистов и физические законы, на которых основывается работа отопительной системы и дымохода

Чтобы обеспечить качественное выведение газов из топки, важно обратить особое внимание на следующие параметры дымоходного канала:

• внешние факторы — высота трубы по отношению к коньку крыши, наличие высоких строений рядом с домом, расстояние до края крыши с учетом угла ее наклона и т. д.
• диаметр дымохода;
• длина разгонного сектора;
• способ утепления.

Необходимо понимать, что при слишком низкой и, наоборот, чрезмерной высокой тяге производительность котла падает.

Как по виду топлива разделяется котел водяного отопления?

Дровяные котлы

Такие котлы имеют простую конструкцию, материалы, из которых они делаются, также в легкой доступности, собственно как и топливо. Такое оборудование является универсальным, так как топить их можно не только дровами, но и любым другим твердым топливом.

Котлы, работающие на а отработанном масле

При разжигании котла на поддон капает масло, которое тут же испаряется, а получившийся газ нагревает теплоноситель. Кстати, вместо масла нередко используется солярка.

Электрокотлы

Данная конструкция производит естественную циркуляцию воды, так как это простейшая конструкция. Однако у них есть и минусы: номинальная мощность котлов порядка 7 кВт к сети 220В подключаться не может, а 380В проходит не везде.

Другой вариант такого котла – индукционный, что также является простейшей конструкцией, которая на выходе имеет ток в 15А.

Мастеру с такой вариацией отопительных котлов остается только определиться с тем, какой тип оборудования подходит для того или иного помещения.

Разновидности и выбор конструкции твердотопливного котла

Печи и котлы нагрева различаются по своим функциональным возможностям. Печь необходима для прогрева помещения, а котел еще должен прогревать теплоноситель, который транспортируется по сети отопления в доме

Поэтому важно продумать непрерывность процесса горения топлива, обеспечить равномерную циркуляцию воды по теплообменнику

Различаются котлы отопления самодельные по способу горения – верхнему (шахтному) или нижнему:

1. Твердотопливный котел с нижним горением – агрегат, в котором дверца камеры загрузки находится в верхней части камеры сгорания, сами дрова горят внизу. Такая система обеспечивает продолжительность горения топлива – нижние слои сгорают, верхние постепенно опускаются вниз под собственным весом. Циркуляция воздуха осуществляется снизу вверх при установке насоса (принудительная) или естественным путем. Второй вариант тяги удобнее, поскольку не требует подключения оборудования к сети питания, что обуславливает полную автономность системы.

1. Котлы с верхней или шахтной загрузкой – агрегаты, в которых дверца топочной располагается в верхнем отделе камеры сгорания. Устройства всегда оснащаются принудительной тягой для перемещения воздуха сверху вниз. В этом случае дым перегоняется в нижний отсек топочной камеры, смешивается с воздухом, сгорает, передает тепловую энергию топливу в нижних ярусах – особенно удобно при закладке сырых дров, за счет тепла они подсушиваются и горят лучше.

Для самостоятельной сборки лучше подходят агрегаты с нижним вариантом горения, встраивание вентилятора тут не нужно.

Еще различаются агрегаты по способу горения, они могут работать в обычном режиме или с выходом на пиролиз. Пиролизом называется процесс разложения энергоносителя на составляющие с последующим сжиганием элементов. Для сборки моделей с пиролизным горением придется оборудовать вторую камеру сгорания, габариты прибора будут больше, увеличится расход материалов.

Температура горения угля выше, чем у дров, поэтому если формируется твердотопливный прибор под горение угля, колосники должны быть чугунными, корпус и теплообменник – из стали большой толщины. Допустимо делать корпус котла из огнеупорного кирпича.

После оценки собственных умений, просмотра схем нагревателей, выбирается определенная модель прибора. Если опыта достаточно, мастер сможет соорудить самодельный газовый котел для отопления частного дома, новичкам же стоит отдать предпочтение самым простым устройствам. При соблюдении техники сборки и монтажа тепла в доме будет достаточно от примитивного твердотопливного котла с водяным контуром отопления.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Виды отопительных котлов

Котлы, работающие на газу

Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

1. Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
2. Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
3. Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.
4. Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Котел для системы водяного отопления

Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД. Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.

Сборка самодельных котлов

Котлы необходимы для нагрева теплоносителя в системе отопления частного дома и иногда – водопроводной воды, если не имеется бойлера. Обычно для решения этих задач используется оборудование фабричного производства, когда от хозяина требуется лишь выполнить монтаж системы и проконтролировать ее работу.

В некоторых случаях устанавливаются самодельные котлы, причем их сборка осуществляется «с нуля». Сложность конструкции зависит от планируемого к использованию топлива. Ниже будут рассмотрены только твердотопливные и электрические котлы. поскольку самодельные газовые и дизельные агрегаты опасны, и их установка дома запрещена.

Преимущества использования водяного котла в кирпичной печке

Одним из ключевых преимуществ является эффективная теплоотдача, также немаловажный факт, что трубы можно подвести ко всем помещениям от трубы.

Котел на водной основе отлично способен совмещаться с разными теплогенераторами. При использовании антифриза система при отключенной печи размораживаться не будет. Помимо всего прочего, водяной котел в кирпичной печке способен работать как при наличии центрального отопления, так и в автономном режиме.

Также следует отметить, что водяной котел в кирпиче очень надежен, как и сама печь из кирпича, традиционно считающаяся надежным тепловым источником. А при совмещении такой печи с котлом на водяной основе их взаимная эффективность становится в разы сильнее, появляется дополнительная теплоотдача. Вместе они способны обогреть помещение до ста квадратных метров, не заставляя вас тратить на такое отопление огромные деньги.

Для типичной русской зимы достаточно будет всего лишь двух топок в сутки для создания комфортной температуры в помещении. Кроме того, температуру можно будет регулировать при помощи современных автоматизированных систем.

https://youtube.com/watch?v=MXDrrx1ukIc

Что нужно?

Существует масса инструкций, как сделать котел для отопления на разных видах топлива: твердое, жидкое, электричество и другие. Но вот построить такую конструкцию на газе решаются не многие. В основном проблема состоит в том, что установку нужно будет подключать только после согласования с соответствующими органами. Но обо всем по порядку.

Итак, для начала необходимо понимать, что использовать такой отопительный агрегат можно только на свой страх и риск, ответственность за последствия, которые могут быть плачевными, полностью ложится на плечи владельца жилья.

После осознания этого, нужно найти подходящие чертежи. Желательно, чтобы на них было детально расписано про котлы отопления, подключение, охлаждение, дымоотвод, дефлектор и другие важные моменты. Мастер обязательно должен разбираться в такой документации в полном объёме, ведь даже одно изменение неблагоприятно отразится на эксплуатации в будущем. Желательно увидеть несколько фото готовых систем. Это поможет «собрать агрегат у себя в голове».

После этого нужно просчитать количество всех материалов на котел отопления. Необходимо понимать, что ни в коем случае нельзя заменять указанный метал другим для удешевления конструкции, ведь он может оказаться мягким, что быстро приведет установку в негодность. Затем приобрести заготовки, а также уже собранные отдельные компоненты (кнопки, дефлектор, краны и прочее).

Также важно иметь свой инструмент, который нужен для соединения металлических листов, их обрезания и шлифования. Также необходимо обладать паяльником, набором отвёрток и ключей, молотками и всевозможным другим инструментом, позволяющими работать с металлом и электросхемами
