Кран шаровый пнд с вентилем для труб и его свойства

Преимущества и недостатки

Качественные пластиковые краны для воды отличаются рядом существенных достоинств. Выделяют следующие преимущества:

Кран пластиковый — его преимущества.

1. Экологичность пластика. Материал характеризуется низкой токсичностью, именно поэтому его применяют для изготовления труб, предназначенных для питьевой воды. Жидкость, проходящая по пластиковому водопроводу, не загрязняется примесями, сохраняет свои полезные свойства.
2. Длительность эксплуатации. Высококачественный пластик можно использовать более 50 лет. Стоимость изделий будет зависеть только от диаметра труб.
3. Устойчивость к коррозии. Во время использования материал не подвергается воздействию кислорода либо других веществ. В неблагоприятных условиях изделия не деформируются и не разрушаются.
4. Химическая стойкость. В результате низкой химической активности полипропилена исключен контакт материала с рабочей средой, то есть вода не загрязняется ржавчиной и отложениями, проходя по системе, в отличие от эксплуатации в металлических трубах.
5. Конструкции удобные в установке и транспортировке.
6. Легкие клапаны.
7. Отдельные устройства могут быть вмонтированы в отопительные системы.

Существенный недостаток кранов из пластика — ограничение в применении на сетях, выполненных из других материалов. В случае регулировки водяного напора срок эксплуатации таких кранов сокращается. Фитинги из пластика зачастую рассчитаны для эксплуатации на трубах с меньшим давлением и температурой, чем изделия из металла. Устройства из поливинилхлорида (ПВХ) устойчивее механизмов, выполненных из полиэтилена низкого давления (т.е. ПНД).

Плюсы полипропиленовых изделий

Полипропиленовые трубы широко используются для сооружения разных инженерных коммуникаций в промышленности и быту. Это объясняется наличием многих преимуществ. Из полипропиленовых труб и комплектующих (в том числе запорной арматуры) прокладывают системы для водоснабжения и отопления дома.

Главные преимущества пластиковых изделий:

Долговечность. Полипропиленовые трубы и запорную арматуру делают из прочного материала, который противостоит разным негативным воздействиям (давление, высокие температуры и другое). Это обеспечивает их долговечность. Так, система холодного водоснабжения из полипропиленовых труб может прослужить до 50 лет. У труб для горячей воды и отопления срок эксплуатации меньше – около 25 лет.
Гладкость внутренних стенок. Внутри полипропиленовые трубы гладкие. Это предотвращает образование налета и отложений, которые со временем приводят к сужению внутреннего диаметра трубопровода. Известковые наслоения часто становятся причиной падения давления в сети. Полипропиленовые узлы и трубы из полипропилена лишены этого недостатка, что нельзя сказать о металлических аналогах.
Легкий монтаж. Прокладка системы водоснабжения или отопления в доме из полипропиленовых труб и запорной арматуры – процедура не сложная. Все работы можно выполнить самостоятельно

Важный момент – при прокладке коммуникации важно прочно соединить полипропиленовые элементы.
Цена. Изделия из полипропилена стоят дешевле, чем аналоги из металла

Это один из факторов, который обеспечил рост популярности материала.
Полипропиленовые узлы устойчивы к коррозии, образованию известкового налета. Это обеспечивает герметичность сети на протяжении всего срока эксплуатации. Не нужно проводить периодическое техобслуживание системы.

Как выбрать шаровой кран для системы квартирного водоснабжения

Вентильные краны устанавливались на входе водопровода в жилище, а также во всех других местах трубопровода, где требовалось время от времени перекрывать подачу воды либо регулировать интенсивность потока (расход). Из-за особенностей конструкции вентильные краны со временем начинают подтекать, через них даже в полностью закрытом состоянии просачивается вода. И конечно, их уже не надо использовать в качестве входного запорного устройства на водопроводе — вы не сможете полностью перекрыть воду для ремонтных работ. Поэтому лучше менять устаревшие конструкции при первой же возможности, не дожидаясь, когда они испортятся.

Им на замену ставят шаровые краны, названные так потому, что их запирающий элемент имеет сферическую форму с прорезью для тока воды. Шаровые краны отлично справляются с работой в режиме «открыто-закрыто», но не годятся для регулирования и частичного перекрытия водного потока. В тех местах, где вентильные краны используются для регулирования расхода воды (например, в системе радиаторного водяного отопления), менять их на шаровые краны нельзя!

Шаровые клапаны или вентили – что лучше?

При выборе запорной арматуры необходимо учитывать следующее. Кран полипропиленовый может работать без перебоев несколько десятков лет. По заявлениям, которые делают производители этой продукции, они могут проработать до 50 лет. Конусные клапаны в отличие от их, тем, что на поверхности концентрируется накипь, и можно быть уверенным, что эта накипь рано или поздно станет непреодолимым препятствием при закрытии или открытии клапана. Ко всему прочему, нельзя сравнивать габаритные размеры шаровых и конусных изделий. И еще, конусные клапаны, требуют проведения регулярного осмотра.

Отличия крана от задвижки

Для перекрывания и регулирования потока часто применяются задвижки. Они отличаются от кранов направлением движения главного рабочего органа. В задвижке он располагается перпендикулярно к оси трубы, и перемещаются только в одной плоскости: вверх и вниз. Затвор крана вращается вокруг своей оси и  может располагаться произвольно относительно потока.

Неприятная особенность задвижки — быстрый износ. Поэтому ее используют только в полностью открытом или закрытом положении. Такие образцы применяются исключительно в качестве запорного механизма. Они до сих пор не утратили популярность благодаря небольшому размеру и низкой цене.

Преимущества и недостатки

Пластиковые краны имеют ряд сильных, слабых сторон, с которыми требуется ознакомиться перед покупкой. Преимущества:

1. Долговечность, надежность.
2. Устойчивость к образованию ржавчины.
3. Возможность установки в загрязненных средах.
4. Можно быстро перекрывать или открывать трубопровод.
5. Монтаж может выполнять любой человек без дополнительных навыков.
6. Пластик выдерживает длительное воздействие ультрафиолетовых лучей.
7. Можно эксплуатировать деталь при температуре до -15 градусов по Цельсию.
8. На современные модели устанавливаются электрические, пневматические приводы.
9. Высокий показатель герметичности.
10. Простая конструкция.

Недостатки:

1. На трубопроводах диаметром 110 мм нужно применять сталь из-за ее высокого показателя прочности.
2. Пластиковые элементы не имеют достаточной герметизации для газопроводов.
3. Выдерживают максимальную температуру около 66 градусов.
4. При высоких температурах не выдерживают высокое давление.

Малое количество минусов указывает на актуальность использования деталей из пластика для трубопроводов.

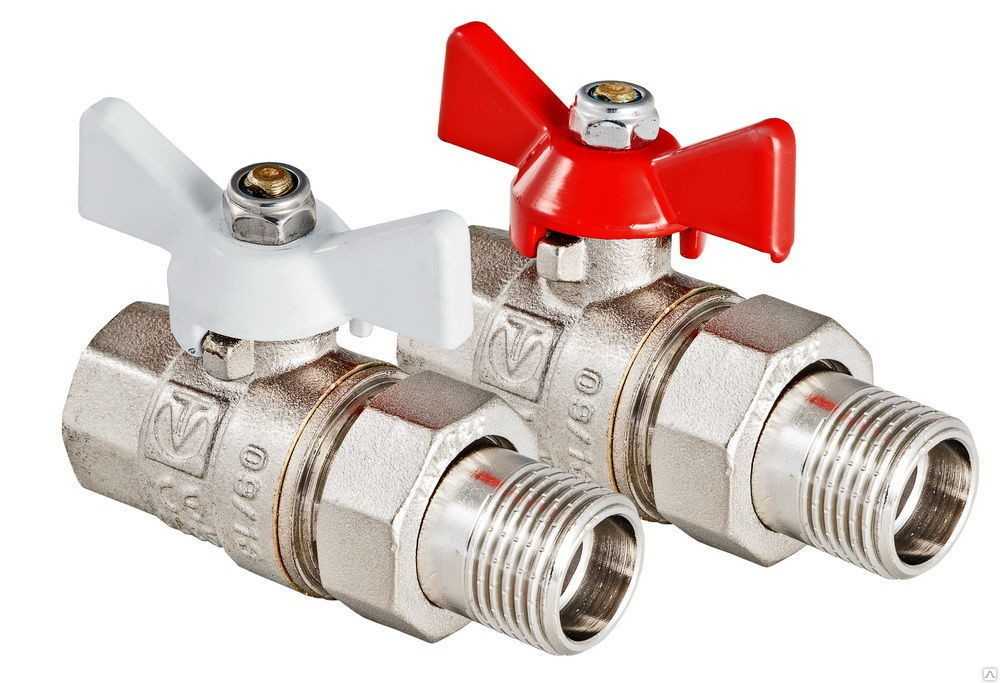

Шаровый кран

Пальма первенства в применении среди запорных устройств принадлежит шаровому крану. Многие мастерах их считают по праву лучшими. Несмотря на его существование более ста лет, он вырвался в передовики благодаря использованию новейших уплотнителей. Запорный элемент в форме шара. Шар через шток соединен с рычагом и при действии на рычаг движение шара устанавливает запорное устройство (выемка в самом шаре) в нужное положение «закрыто или открыто».

Шаровые краны бывают:

проходные (проход жидкости через кран равен потоку жидкости из-за равенства диаметра в трубе и кране) с отсутствием гидравлического сопротивления; редуцированные, где диаметр прохода через кран меньше отверстия трубы подачи воды, где происходит смена сопротивления (применяется в системах, где не особо важно наличие такого сопротивления). Применяются шаровые устройства в водо, тепло, газоснабжении

Особенно он потеснил своим применением в водоснабжении своих собратьев – задвижку и вентиль. Использование крана имеет свои преимущества и недостатки

Применяются шаровые устройства в водо, тепло, газоснабжении. Особенно он потеснил своим применением в водоснабжении своих собратьев – задвижку и вентиль. Использование крана имеет свои преимущества и недостатки.

Преимущества выражены следующими качествами:

• универсальность, применение во всех сферах, где по трубам проходят жидкостные вещества;
• многообраие, выраженное разными видами (с внешней и внутренней резьбой) и конфигурацией, разборностью и возможностью соединения в любом сочетании с деталями и встраиваемыми фильтрами;
• практичность и долговечность (срок службы до 50 лет) с 25 тысячным циклом эксплуатации;
• малые габариты, что позволяют применять его в разных системах и помещениях;
• быстрота открытия-закрытия устройства;
• перекрытие потока за четверть оборота (собратья таким свойством не обладают).

 Шаровые краны имеют такие недостатки :

• ограниченность его применения в водопроводах обусловлено тем, что такие краны не являются регулирующими в полной мере. Внутренние шары, при неполном повороте, позволяют мусору забивать образующиеся при этом щели и способствуют разгерметизации и износу запорного устройства;
• невысокая морозостойкость (остатки жидкости в кране могут замерзнуть) и привести в негодность кран, чего нельзя сказать о других видах описанных здесь;
• рекомендуемое открывание-закрывание крана по причинам, как и у вентиля.

Особенности строения шаровых кранов

Все виды запорно-регулирующей арматуры имеют сходное устройство и состоят из корпуса, уплотнителей, регулирующего и управляющего механизмов. Шаровые краны отличаются от других запорных устройств типом механизма, который представляет собой шар или сферу с несколькими пропускными отверстиями – двумя или более, в зависимости от назначения крана. Между корпусом и запирающим шариком располагаются обеспечивающие герметичность и снижающие трение уплотнители-седла.

В закрытом положении шар повернут глухой стороной к потоку, а пропускными отверстиями – к стенкам корпуса, седла обеспечивают надежную герметичность крана. В открытом положении одно или несколько проходных отверстий поворачиваются к подающим трубам, пропуская рабочую среду внутрь шара, а через отверстие с противоположной стороны жидкость или газ поступают далее по трубопроводу.

По материалам, используемым для изготовления арматуры, шаровые краны разделяют на два вида:

• металлические (сталь, чугун, латунь, бронза, алюминий),
• пластиковые (поливинилхлорид, полиэтилен, полипропилен).

Однако такая классификация учитывает только материал корпуса, поскольку шаровые механизмы всех без исключения кранов изготавливают из нержавеющей стали. Именно шар должен выдерживать давление рабочей среды в закрытом положении крана, поэтому прочность материала — здесь ключевое свойство.

В шаровой арматуре из полимеров, в том числе, из поливинилхлорида, регулирующая функция отсутствует, и кран может находиться только в двух положениях: открыто и закрыто.

Рекомендуем ознакомиться: Краб-крепление — система соединения для профильной трубы

Кроме того, в отличие от металлических, пластиковые краны делают только полнопроходными, то есть отверстия шарового механизма имеют ту же пропускную способность, что и трубы, на которые устанавливается арматура.

Управление шаровым краном выполняется при помощи механизма, состоящего из штока, приводящего в движение регулирующий шар, и непосредственно управляющего узла – вентиля-бабочки или рычага.

Арматура, имеющая проходное отверстие диаметром до 15 см, управляется вручную, более крупная — оснащается пневмо–, электро– или гидроприводом, который позволяет открывать и закрывать кран, не прилагая большой физической силы.

Советы по выбору

Устройство должно соответствовать типоразмерам и техническим параметрам, которые характерны для трубопровода, где оно будет установлено. Типоразмеры, в первую очередь сечение, шаг резьбы, а также показатели рабочего давления и температуры крана и труб магистрали должны совпадать. Данные сведения указываются в маркировке изделия.

Важно подобрать арматуру из того же материала, той же марки, из которого изготовлен трубопровод. К трубам ПЭ лучше выбрать именно этот полимер

Покупать устройства нужно в специализированных магазинах, где в наличии широкий каталог от различных производителей.

Характеристики кранов

Совокупность невысокой стоимости и отличных технических характеристик делают полипропилен одним из наиболее востребованных материалов для использования.

Преимущества:

• Низкая себестоимость, соответственно, в производстве гораздо дешевле аналогичной продукции из других материалов.
• Небольшой вес.
• Защита от коррозии.
• Срок службы около 50 лет.
• Эксплуатационный диапазон начинается с -10 °C и заканчивает на 95 °C.
• Отсутствие электропроводности.
• Экологически чистый материал, безвредный для людей и окружающей среды.

Рекомендуем ознакомиться: Как собрать и смонтировать дымоход из сэндвич-трубы для бани своими руками

Недостатков у полипропиленовых изделий немного, но они присутствуют:

• Материал относится к легковоспламеняющимся. Соответственно, нельзя использовать вблизи открытого огня, например, около кухонной плиты.
• Применение при температуре ниже -10 °C не рекомендовано, в редких случаях материал выдерживает до -20 °C. При низких температурах полипропилен становится хрупок и неустойчив к механическим воздействиям.
• При температуре свыше 95 °C ПП изделия быстро изнашиваются.

Плюсы и минусы монтажа

С моей точки зрения, плюс только один — простота установки. Минусов много: ненадежность соединения, даже при монтаже хорошим мастером, на горячей воде фитинги то остывают, то нагреваются, из-за этого происходит прослабление на соединении и как результат — прорыв.

Если на каком-то соединении начало подтекать, то пока Вы будете исправлять в одном месте, обязательно потечет соседнее и т. д.

Вывод: если решили ставить металлопластиковые трубы, то для надежности делайте только опрессовкой.

Здравствуйте, уважаемый читатель! Темой сегодняшней статьи будет кран пластиковый – атрибут многих современных коммуникаций из полимера.

Рассмотрим его устройство, где применяется и как его установить самому.

Монтаж ПНД труб своими руками

Если вы в детстве любили играть в конструктор, то монтаж водопровода с помощью полиэтиленовых труб не составит труда. Соединение труб занимает несколько минут и не требует применения инструментов.

Возможные варианты подключения шлангов и кранов к ПНД трубе

Заранее нарисуйте схему водопровода и количество необходимых кранов. Возможен монтаж и укладка под землю. Следует учесть, что новая, только что развернутая труба, пытается скрутиться, принимая прежнюю форму. Поэтому, один из вариантов облегчения монтажа – крепление трубы электро хомутами к старому водопроводу или по забору. Хомуты рекомендуем брать шириной не менее 4 мм. Еще одни вариант – развернуть и выпрямить трубу до монтажа, придавив её чем-то тяжелым в нескольких местах по всей длине и оставить на пару дней.

Виды фитинга для ПНД труб

Для присоединения трубы ПНД к водопроводной системе используются термические сварные швы или резьбовые соединения. Между собой трубы стыкуются специальными зажимными соединениями, что позволяет быстро заменить поврежденный участок трубы или нарастить длину.

Для стыка с металлической трубой или фитингами с резьбовыми соединениями (кранами или сгонами), используются компрессионные элементы, с обратной стороны которых сделана внутренняя или наружная резьба.

Компрессионный тройник – стык 2х труб и резьба для подключения крана или зажимное соединение для отвода ПНД трубы. Бывают варианты на подключение отвода трубы меньшего диаметра.

Компрессионное стыковочное соединение – служит для удлинения, наращивания длины или переходом на меньший диаметр трубы.

Поворот 90°

Компрессионный кран

При правильном соединении, благодаря конструкции, подтеки исключены. На стыках металл — ПНД рекомендуем использовать фум-ленту.

Попробуем разобраться как «работает» соединение. На фото выше представлен обычный стык, благодаря которому можно удлинить трубу. Слева открученная синяя гайка и зажимное кольцо. Именно благодаря зажимному кольцу труба плотно фиксируется в соединении. Кольцо сделано из твердого пластика с острыми насечками, которые, при закручивании гайки, немного врезаются в ПНД трубу.

Справа из корпуса соединителя видна белая, полупрозрачная, уплотнительная муфта, которая в свою очередь прижимает резиновое кольцо, предотвращающее протекание воды. Ниже, на фото, можно увидеть все части несложной системы соединения.

Первый «порожек» служит для резинового кольца и муфты, сама же труба доходит до середины стыкового соединения.

Теперь самое главное: процесс соединения. Трубу пилить желательно ножовкой с мелким зубцом, заусенцы срезать. Далее откручиваем синюю гайку, достаем все детали и последовательно надеваем всё на трубу.

Ошибка многих людей в том, что при монтаже они не разбирают соединение, а пытаются немного открутив гайку, силой загнать туда ПНД трубу. После этого и происходят протекания — труба не достаточно глубоко входит в соединитель.

Максимально сильно насаживаем соединитель на трубу и закручиваем гайку до упора, насколько хватает сил. Наслаждаемся результатом работы!

Требования на даче к водоснабжению не ниже, чем в городских квартирах, а выше: нужно обеспечить подачу не только в краны и на бытовую технику, но и для полива. Потому производительность насоса должна быть высокой, а дебет колодца или скважины — хорошим и стабильным. Приходится решать и еще одну проблему: в сельской местности часто отключают электричество, потому желательно иметь запас воды или резервный способ ее «добычи». Для владельцев колодцев все несложно: на неотложные нужды можно ведром достать, а вот из скважины просто ее не получишь. Приходится придумывать резервные схемы.

Почему выбирают пластиковые изделия

В сравнении с металлическими аналогами изделия из полимеров выгодно отличаются по весу, в частности, поэтому их легко устанавливать. Для монтажа пластикового крана, не нужно быть сантехником.

Конструкция кранов — предполагает исключение появления засоров, поскольку на пластике не скапливается осадка, кран не ржавеет и не вступает в химические реакции с агрессивными веществами.

Устройство не требует специального технического обслуживания, и ремонта.

Материал долговечен: он не ржавеет, не портится и не изнашивается. Может прослужить до полувека при правильной установке и эксплуатации.

При установке нужно учитывать, что краны из полимеров рассчитаны на работу в условиях с более низким давлением и термическими нагрузками, чем краны из металлов.

Технические характеристики

Технические, эксплуатационные характеристики детали обуславливаются материалом, из которого она изготавливается.

ПНД — это полиэтилен низкого давления с высоким показателем плотности. Технические характеристики материала:

1. Максимально допустимая температура жидкости — до 45 градусов.
2. Давление, которое выдерживают детали из полиэтилена низкого давления — до 20 бар.
3. Устойчивость к образованию ржавчины.
4. Краны не разрушаются от длительного воздействия химических элементов.

Срок активной эксплуатации, заявляемый производителем — около 50 лет. По отзывам покупателей, срок службы запорной арматуры составляет 25 лет.

Из-за того, что запорная арматура из ПНД не выдерживает высоких температур, она не подходит для изготовления трубопроводов горячего теплоснабжения, систем, работающих с высоким давлением жидкости или газа.

Виды крана ПНД

Кран полипропиленовый и его основные характеристики

Кран шаровый пропиленовый используют для решения тех же задач, что и его металлические собратья. Но изделия из этого полимера выгодно отличаются от тех, своим малым весом и простотой присоединения. Благодаря этому, скорость монтажа полипропиленовых систем существенно выше, что металлических. Кроме этого, клапаны из полипропилена обеспечивают низкие гидравлические потери, кстати, они не нуждаются в дополнительном уходе.

Механизм работы полипропиленового клапана абсолютно идентичен работе латунного шарового запорного устройства. Для закрытия движения рабочей среды, применяют затвор, имеющий форму шара, с отверстием, проделанном по центру. Шток с закрепленным на нем шаром вокруг оси, надежно закрывает движение потока.

Разновидности шаровых кранов

Краны отличаются друг от друга в первую очередь своим назначением. Одни из них могут быть использованы для работы с холодной водой, другие для работы с горячей. Назначение кранов определяет их конструктивные особенности. Одни модели кранов выполняют разборными, другие разъемными. Краны ПП с разъемной конструкцией монтируют там, где может встать вопрос об отсоединении его от сети. Кстати, разъем может быть установлен и с одной, и с двух сторон корпуса клапана.

При подключении разборного крана применяют накидные гайки. Их устанавливают в системы, где применяется арматура, выполненная из металла, в стальные трубопроводы и рядом с радиаторами отопления.

Разборные краны из пропилена имеют два исполнения – прямое и угловое. Если с прямыми кранами все понятно, то достоинство угловых заключается в том, что они подсоединяются к магистрали напрямую, без помощи вспомогательных муфт. Такая конструкция не только облегчает монтаж, но и повышает ремонтопригодность изделия. Благодаря конструкции клапана его можно быстро разобрать и выполнить ремонт.

Производители выпускают клапаны разного цвета. Более того, на стадии изготовления, на корпус наносят цветную маркировку, которая может рассказать, для чего предназначен тот или иной кран. К примеру, синяя полоса обозначает, что это изделие предназначено для работы с холодной рабочей средой.

Выбор шаровых кранов

Запорную арматуру необходимо выбирать для бытовых водопроводных систем на основании схемы прокладки

Особое внимание следует уделить месту размещения запорных шаровых кранов для полипропиленовых труб. Данные компоненты используются для перекрытия потока воды, поступающей в определенный участок системы либо в весь водопровод

При выборе места установки запорных кранов необходимо учитывать факт возможных утечек или поломок конструкции. Тогда, если случится поломка, можно будет перекрыть подачу воды в нужную часть водопровода, а потом починить или заменить неисправный участок.

Чем сложнее конструкция водопровода и длиннее его протяженность, тем больше понадобится шаровых кранов. При их выборе необходимо учитывать несколько важных факторов.

Трехходовой кран

Различают запорный кран (перераспределяет поток посредством шарового механизма) и регулирующий (точная подача внутренней среды регулируется штоком).

В системе «теплый пол» трехходовой клапан распределяет тепло по комнатам или между этажами

Для защиты манометра используется сифонная трубка, назначение трехходового крана – отключение прибора, измеряющего давление газа, и продувка соединительных шлангов. Сифонную трубку можно не устанавливать, если внутренняя среда сосудов не агрессивна.

Силуминовый кран хрупкий, он быстро трескается от механических и гидравлических нагрузок

Такой кран монтируется не только в установках с высоким давлением, но и в отопительных линиях. Так как вода движется по трубопроводу и постепенно остывает, тепло в отопительной системе распределяется неравномерно. Трехходовой кран перераспределяет поток воды, а значит, и тепла.

Трехходовой кран необходим для подсоединения манометра, с помощью которого контролируется давление в системе

Смеситель из сплава алюминия и силумина привлекает низкой стоимостью, но может выйти из строя уже через месяц после начала эксплуатации. Качественный латунный кран прослужит 7 лет и более. При выборе смесителей и запорных устройств следует ориентироваться не на торговую марку, а на вес изделия. Чем он больше, тем дольше прослужит кран на полипропиленовой или металлопластиковой трубе.

Добавить комментарий

Виды кранов для монтажа системы из труб ПНД

При выборе крана нужно учесть:

• Постоянное рабочее давление.
• Доступность в случае экстренной необходимости перекрытия.
• Предполагаемый способ монтажа.
• Диаметр трубы.
• Общецелевое назначение системы.

Краны для придомовых трубопроводов

Стандартные водопроводные системы работают при постоянном давлении от 4 до 16 атмосфер. Шаровые краны полностью покрывают этот диапазон, поэтому являются самым популярным видом запорной арматуры для ПНД-труб.

По способу монтажа различают:

• Компрессионный кран – устанавливается на системы с небольшим диаметром труб, монтируется с помощью обжима.
• Фланцевый кран – используется для системы с большим диаметром, соединение происходит путем скручивания и последующей сварки. Считается самым надежным способом для герметизации системы.

Недостатком шаровых запорных механизмов является ограниченность выбора по диаметру трубы, для больших диаметров они не выпускаются. Первоначальная стоимость может показаться завышенной, но при учете долгосрочных перспектив цена себя оправдывает.

Для садово-огородных участков с системой автоматического полива используют специальные краны, которые монтируется в трубу, и перекрывают подачу в одном месте. Поливочный кран отличается простотой конструкции, при этом выполняется из полиэтилена, что гарантирует его бесперебойное функционирование при любых нагрузках.

Заключение

Мы рассмотрели основные вопросы, связанные с применением полимерных кранов. Надеемся, что данная информация поможет вам правильно подобрать запорную арматуру. Желаем успехов в благоустройстве вашего дома, подписывайтесь на наши статьи, делитесь своими знаниями в соцсетях.
