Установка пуш-фитингов для металлопластиковых труб и их свойства

Плюсы и минусы металлопластиковых изделий

Металлопластик обладает характеристиками, которые позволяют создавать надежные системы, имеющие срок службы от 15 до 50 лет. Наружный диаметр изделий – 16-63 мм. Фитинги должны полностью соответствовать трубам по диаметру, при этом толщину стенок (2-3 мм) также необходимо учитывать.

Для внутренней разводки наиболее оптимальным является диаметр 32 мм. Подачу воды к приборам отопления чаще всего производят через более узкие изделия – от 22 мм до 24 мм.

Сращивание двух труб из металлопластика происходит посредством фитингов, которые также имеют различный диаметр, отличаются способом монтажа, назначением и конфигурацией. Материал изготовления – нержавеющая сталь и латунь

Трубопроводы из металлопластика выдерживают температуру до +95ºС (с интервальным повышением до +110ºС), поэтому их применяют для сборки систем отопления. Существует порог, при котором происходит замерзание труб – это -40ºС. Рабочее давление – 1 кПа. При снижении температуры давление может повышаться без риска разрушения системы до 2,5 кПа.

Преимущества металлопластиковых трубопроводов (при сравнении с аналогами из металла, ПВХ и полипропилена):

• Быстрый монтаж. Для соединения отдельных отрезков не требуется сварка или пайка, достаточно ключей или специального обжимного инструмента.
• Не нужно покрывать защитной краской антикоррозийным составом.
• Системы с неразъемным соединениями предназначены для монтажа в стяжку или в стены.
• Вес труб и фитингов невелик, что также облегчает монтаж различными способами.
• При монтаже получается минимум отходов.
• Защищены от блуждающих токов.
• Трубопроводы с разъемными соединениями легко ремонтировать, производить замену фитингов.
• Имеют возможность присоединения дополнительных приборов без разборки всей системы.
• С помощью специальных фитингов совмещаются с металлическими трубами.

Недостатки тоже есть, и их нужно учитывать при самостоятельной установке разводки. Стоимость МП труб достаточно высока, соответственно, и фитинги стоят дороже. Сравнить характеристики металлопластиковых и полипропиленовых труб вы сможете, ознакомившись с рекомендуемой нами статьей.

Если температура жидкости в отопительном трубопроводе постоянно поддерживается в районе максимума (+95ºС), срок службы трубопровода снижается наполовину. Полимерный слой разрушается под солнечными лучами, следовательно, трубы не должны находиться в зоне воздействия ультрафиолета.

Монтаж металлопластиковых труб своими руками

Монтаж металлопластиковых труб можно выполнить своими руками. Принципиального отличия от монтажа пластика нет. Для монтажа систем из РЕ-Х или полипропилена не нужны дорогостоящие инструменты или оборудование.

Необходимые инструменты и материалы

Для резки и зачистки труб понадобится специальный труборез или болгарка, круглый напильник.

Для сварки полипропилена понадобится специальный паяльник с насадками (см. фото):

Для монтажа системы с помощью фитингов – два разводных ключа и пресс-клещи (ручной механический пресс).

Чертежи и схемы

Любую работу необходимо начинать с чертежа или схемы. Сначала начертить разводку сантехнической системы, подсчитать количество всех материалов и лишь затем покупать их. Это поможет не закупать лишнее и проложить разводку самым оптимальным способом.

Технология монтажа

Перед монтажом необходимо отрезать заготовки нужного размера, зачистить заусенцы.

Компрессионные фитинги соединяются с заготовкой очень просто:

• открученная обжимная гайка надевается на заготовку;
• заготовка вставляется в фитинг;
• гайка закручивается вручную; затем затягивается гаечными ключами примерно на оборот с четвертью.

Пресс-фитинги монтируются следующим образом:

• на конец заготовки надеть гильзу, внутрь заготовки до упора вставить внутренний вкладыш;
• фитинг с заготовкой вставить в пресс-клещи и сжать до упора ручки пресса. На гильзе появятся четкие отпечатки от зажимов пресса.

Ход работ

Перед диффузионной сваркой следует тщательно вытереть конец заготовки от пыли, грязи, песка, заусенцев и обезжирить с помощью спирта.

На сварочный аппарат устанавливается нужная насадка, температура нагрева выставляется 260°С. Паяльник прогревают в течение примерно 6-8 минут, затем он сам поддерживает нужную температуру.

В насадки вставляются нужный фитинг и торец заготовки, прогревают 6 секунд для диаметра трубы 20 мм, для диаметра 25 мм – 7 секунд, для диаметра 32 мм – 8 секунд.

Очень быстро вставляют заготовку в фитинг до упора, прижимают не меньше 10 секунд. Затем соединение 7-8-10 минут не трогают – дают пластмассе остыть и полимеризоваться.

Детально ход работ можно рассмотреть на нашем видео:

Особенности монтажа

Если после обжима пресс-клещами на гильзе не образовались четкие кольцевые следы от клещей – соединение следует обрезать и собрать с помощью нового фитинга и новой заготовки. На поврежденный кончик трубки монтировать новый фитинг нельзя.

Гибка полиэтиленовых заготовок производится с помощью трубогиба или станка Вольнова. Можно изогнуть заготовку руками – но радиус изгиба при этом получается большой.

Через каждые 0,5-0,8 м трубопровод должен быть закреплен в специальных держателях-клипсах- это поможет сохранить свою форму.

Проверка водопровода

После сборки всей системы необходимо заполнить ее водой из сети, выпустить воздух и осмотреть все соединения. Можно завернуть все соединительные узлы в туалетную бумагу – на ней очень хорошо будут видны капельки влаги.

Конструкция соединительных элементов

При всем разнообразии по внешнему виду и конфигурации пуш фитинг имеют общую конструкцию с остальными изделиями:

• наличие наружного кожуха (с его помощью происходит фиксация (закрепление);
• все соединительные элементы расположены в корпусе, который хорошо переносит внешние физические воздействия;
• имеют уплотнительные кольца, сделаны из особо прочной резины (она не восприимчива к воздействию высоких и низких температур);
• оборудованы подпружиненным внутренним кольцом, с помощью которого происходит надежная, абсолютно герметичная, фиксация трубы (кольцо, зайдя внутрь трубы, охватывает ее и снаружи).

Положительные стороны применения

Использовать пуш фитинги именно для металлопластиковых труб при прокладке водопроводных и отопительных систем следует по следующим причинам:

1. Очень простой монтаж. Любой человек, не имеющий специального опыта, справится с задачей собственными руками по установке трубопровода без каких-либо специальных инструментов.
2. Время, затраченное на проведение работ. В основном, оно уходит на нарезку трубы по определенной длине, а соединение отдельных элементов трубопровода происходит за считанные секунды.
3. Надежное соединение. Вся система, собранная при помощи такой технологии, будет абсолютно герметичной и с течением времени появление протечек совершенно исключено.

4. Удобная установка. Так как пуш фитинги таким методом не требуют специальных инструментов или приспособлений монтаж можно проводить даже в местах с ограниченным доступом и в непосредственной близости к стене.

5. Длительная эксплуатация без необходимости в ремонте. Фраза – поставил и забыл – полностью подходит для пуш фитинга.
6. При резких перепадах температуры (замораживание с последующим оттаиванием) качество соединения не изменяется.
7. Способность выдерживать высокие температуры – 95ºC (для изделий из PPSU) и 150ºC выдерживают изделия из PVDF.
8. При внесении изменений в трубопроводную систему старые соединители легко демонтируются и могут быть повторно использованы.
9. Отсутствие вредных составляющих в структуре материала позволяет использовать его в трубопроводах с питьевой водой.

Функциональные разновидности

Существуют различные виды соединителей, которые предназначены к определенному использованию при прокладке трубопровода:

• угол (колено, отвод), требуется для изменения направления прохождения трубы на 45-120ºC. Устанавливается при поворотах трубопровода в углах помещения или при обходе существующих препятствий;
• штуцер – приспособление, позволяющее через гибкий (мягкий) шланг напрямую подключить к трубопроводу автоматическую посудомоечную или стиральную машины;
• тройник – добавляется в основную магистраль для отвода в сторону отдельной ветки трубопровода;
• крестовина – позволяет сделать разводку сразу на две стороны;

Виды пуш-фитингов (прямой и отвод)

• муфта (прямой) – самый простой соединитель, которым скрепляют две трубы с одинаковым диаметром и проходящим по одной линии;
• переходник – необходим в случае соединения труб разного диаметра;
• заглушка – применяется для герметизации свободного конца трубы.

Поэтапная прокладка трубопровода

Для установки систем водоснабжения из металлопластиковых труб, используя пуш фитинги, следует придерживаться следующей последовательности в действиях:

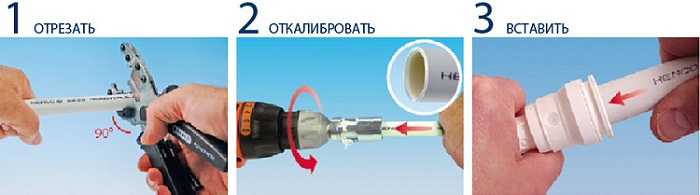

Монтаж пуш-фитинга

1. Нарезать трубы в соответствии с размерами проходимых участков. Работу лучше выполнять специальными ножницами, но если таковых не имеется, подойдет обычная ножовка для металла.
2. Провести калибровку (снять фаску на торцах и убедиться в наличии абсолютно круглого отверстия).
3. На первую трубу надеть нужный соединительный элемент. Правильность его положения определяется по контрольным отверстиям в корпусе фитинга.
4. Вставить второй отрезок в свободный конец фитинга и надежно его зафиксировать.

Как устроен пуш фитинг

1. Корпус изделия ударостойкий, в нем располагаются соединительные элементы. Для его изготовления используется поливинилденфторид (PVDF). Второе название этого химического вещества – фторопласт–2. Материал получают методом радикальной полимеризации из винилденфторида. Он получил широкое распространение в промышленном производстве и полностью безопасен для здоровья человека. Например, его применяют для изготовления антипригарного покрытия на сковородках. PVDF имеет диапазон рабочей температуры от – 40°С до +150°С, отличается химической стойкостью и механической прочностью. Некоторые производители применяют для изготовления корпуса полифенилсульфон (PPSU). Это так же полимерный материал, отличающийся долговечностью и стойкостью к химическим и механическим воздействиям. Израильские производители выпускают пуш фитинги для металлопластиковых труб, корпус и внешний кожух которыхвыполнен из латуни. Они имеют ряд конструктивных отличий и вполне приемлемую цену. Латунь довольно устойчива к коррозии и колебаниям температуры в трубопроводной системе.
2. На штуцере корпуса имеются уплотнительные кольца, которые предотвращают протечку воды. Высокотемпературная EPDM широко применяется в сантехнике, она устойчива к нагреванию и не боится замерзания. Колец два, это обеспечивает надежность прокладки в случае выхода из строя одного уплотнителя.
3. Внутренняя часть пуш-фит фитинга состоит из муфты и подпружиненного кольца, с помощью которого осуществляется захват и удержание трубы. Муфта фиксирующего элемента состоит из того же материала, что и корпус. В ней предусмотрены окошки для контроля вхождения конца трубы в цанговый захват. Муфта накручивается на корпус, в то время как зубчатое направляющее кольцо захватывает конец трубы и прочно ее удерживает. Передачу закручивающего момента на цанговое соединение обеспечивают два кольца: цельное из нержавеющей стали и разрезное из пластика. Они же увеличивают прочность изделия. Кроме того, кольца компенсируют тепловое изменение диаметра трубы под воздействием колебаний температуры в системе Пуш-фитинги
4. Внешний кожух также выполнен из поливинилденфторида, полифенилсульфона или латуни. В нем имеются три пазуха для ключа на случай демонтажа соединения. В кожух вмонтировано дополнительное резиновое кольцо, фиксирующее трубы, предотвращающее возможные протечки воды и защищающее внутреннюю часть изделия от влаги и грязи. В законсервированном состоянии отверстия кожуха закрыты резиновыми клипсами.

Соединение металлопластиковых труб между собой

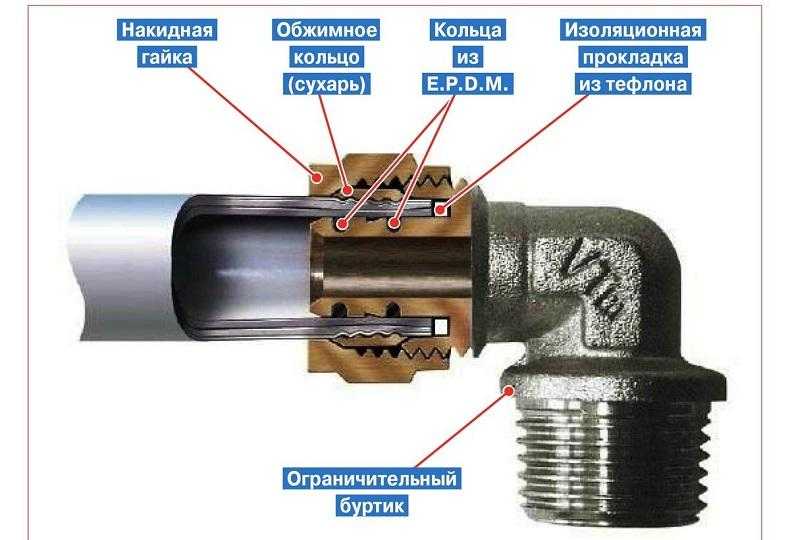

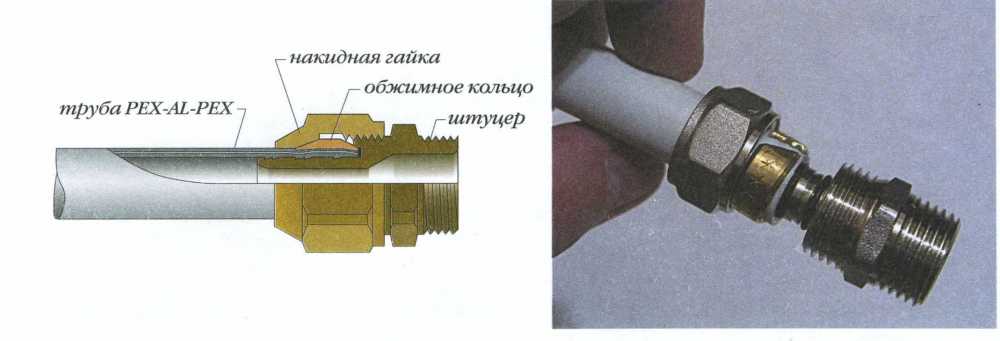

Соединение с использованием компрессионных деталей

Основные правила (работа не является сложной, поэтому выполнить ее можно самостоятельно):

• При таком способе соединения предполагается использовать специальные обжимные фитинги (соединители для металлопластиковых труб), изготовленные из латуни. Деталь, которую в этом случае применяют для соединения труб, представляет собой сборную конструкцию – накидная гайка, штуцер и разрезное кольцо.
• Для выполнения работы необходим гаечный ключ.
• Компрессионный фитинг можно при необходимости разбирать и затем использовать повторно.

Ассортимент компрессионных фитингов для сборки различных трубопроводов

Порядок работы:

1. подготовить трубу нужной длины;
2. выровнять участок заготовки на расстоянии 10 см перед и после линии разреза,
3. обрезать трубу согласно разметке при помощи прецизионных ножниц, которые расположить под прямым углом по отношению к оси трубы;
4. проверить целостность деталей и прокладок;
5. надеть гайку, а затем кольцо от фитинга;
6. конец трубы обработать разверткой – внутреннюю фаску снимают калибровочной стороной, а внешнюю фаску – другой стороной;
7. использовать фитинги для соединения (трубу надо насадить на фитинг до упора);
8. закрутить накидную гайку на штуцер вручную, а затем ключом так, чтобы остались свободными 1-1,5 витка резьбы.

Пошаговая инструкция по монтажу компрессионных фитингов

При затягивании гайки надо быть очень аккуратным, чтобы кольцо не лопнуло.

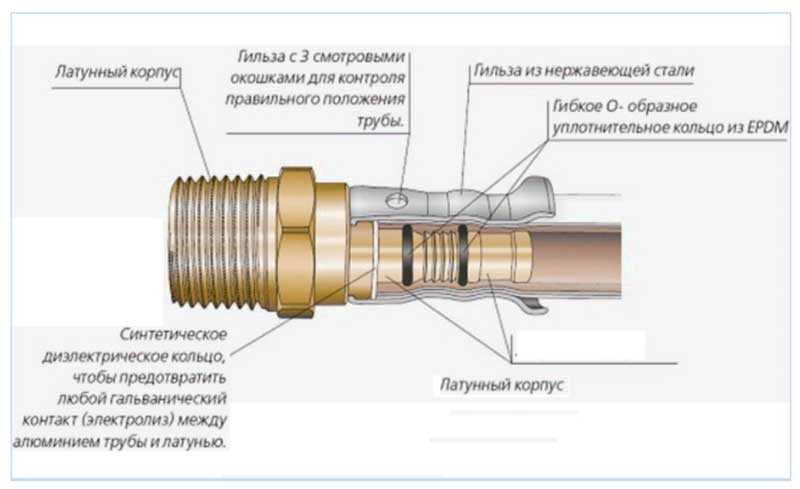

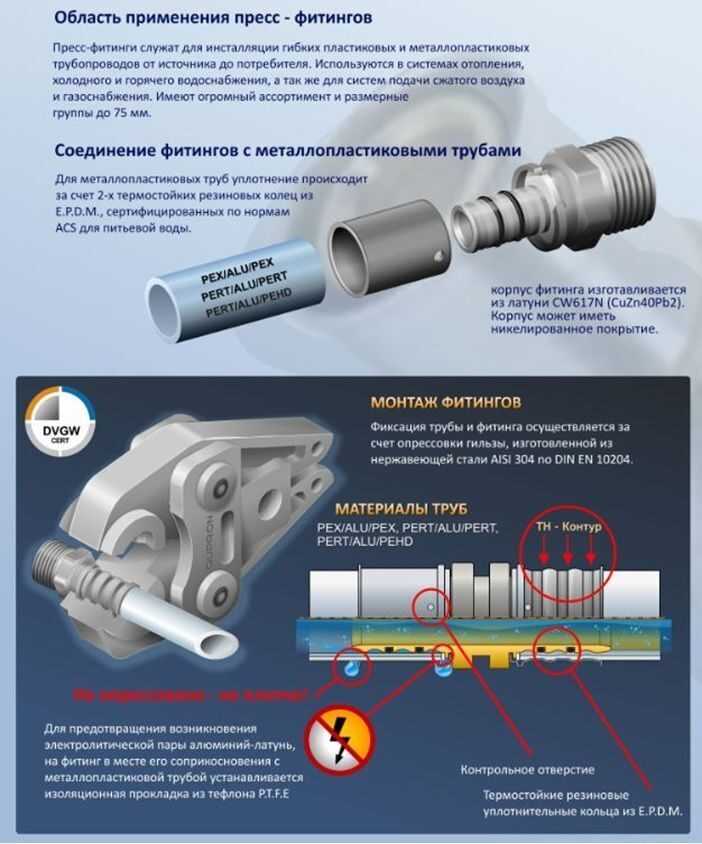

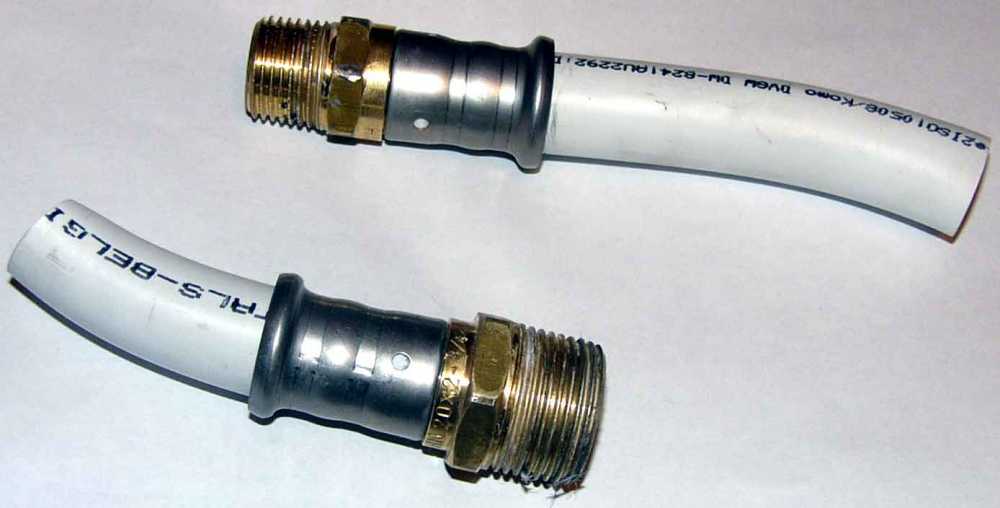

Соединение при помощи специальных пресс-фитингов

Есть способы соединения металлопластиковых труб, которые позволяют выполнять качественный монтаж системы теплого пола, а также скрытых коммуникаций. Один из них – обеспечение соединения металлопластиковых труб с использованием пресс-фитингов. Такое соединение является более надежным по сравнению с тем вариантом, когда применяются компрессионные детали. Для выполнения работы потребуется специальный инструмент – пресс-клещи.

Чтобы знать, как правильно соединять металлопластиковые трубы, надо четко представлять весь процесс выполнения соединения:

1. необходимо калибровать обрезанный край трубы – снять наружную и внутреннюю фаски;
2. проконтролировать диаметр трубы калибратором;

Обрезка и калибровка трубы

1. проверить наличие в фитинге уплотнительных колец, а также наличие диэлектрической прокладки;
2. надеть на край трубы обжимную муфту;
3. на штуцер надеть уплотнительные кольца, и вставить его в трубу;

Зачистка и установка пресс-фитинга

1. провести обжимание стальной муфты при помощи пресс-клещей (в комплекте к этому инструменту должны быть вкладыши для труб разного диаметра). При обжимании стальной муфты надо следить, чтобы бортик гильзы находился в углублении пресс-насадки.

Подготовка пресс-инструмента (надевают вкладыш-насадку) и непосредственно опрессовка

Выполняя пресс-соединение металлопластиковых труб, нежелательно обжимать стальную муфту дважды.

Если пресс-фитинг имеет закрепленную на нем муфту, то его сразу же сажают на трубу, и через отверстие в муфте контролировать глубину ее посадки.

Соединение с применением надвижных фитингов

При таком способе выполнения соединения труб потребуется, помимо пресс-клещей, эспандер, позволяющий расширить диаметр трубы. В итоге получают неразъемное соединение. Оно может быть использовано при скрытом монтаже трубопроводов, в том числе при заливке бетоном.

При проведении работ необходимо:

1. обрезать трубу;
2. надеть на край трубы муфту;
3. расширить край трубы при помощи эспандера;
4. надеть на край трубы фитинг;
5. зажать муфту прессом;
6. фитинг затягивают на штуцер, обеспечивая надежное плотное соединение.

Технология соединения надвижными фитингами

Соединение медных труб с цанговыми и пресс-фитингами

Рис. 41. Соединение медных труб пресс-фитингом

Еще один вид неразъемного соединения медных труб делается на обжимных пресс-муфтах (рис. 41), по аналогии с пресс-фитингами полимерных труб и фитингами для пайки медных труб с заложенным в них припоем. Это как бы гибрид двух конструкций: пресс-фитинга и фитинга для капиллярной пайки. Внешне пресс-фитинг для медных труб очень сильно напоминает фитинг для капиллярной пайки (рис. 39), а технологическая разница заложена во внутреннем содержании фитинга. Припой, заложенный в капиллярный поясок фитинга, здесь заменили на уплотнительные кольца из эластичных полимеров, похожих на резину. Технология соединения медных труб на пресс-фитингах сводится к простым операциям: отрезать и очистить трубы от грата, откалибровать их, вставить в пресс-фитинг и сжать соединение пресс-клещами (рис. 42).

Рис. 42. Закрепление фитинга пресс-клещами

Помимо неразъемных существуют и разъемные соединения медных труб на обжимных (цанговых) фитингах. Есть два основных типа цанговых соединений: первый для соединений твердых и полутвердых и второй для соединения мягких и полутвердых труб.

Если повнимательней взглянуть на первый тип фитингов, то увидим, что они почти полностью повторяют обжимные фитинги для металлопластиковых труб, с единственной разницей, что в фитингах для меди нет штока, на который насаживается металлопластиковая труба. В остальном первый тип фитингов для медных труб, практически полностью повторяет конструкцию фитингов для металлопластика: такие же накидные гайки, такое же уплотнительное О-образное кольцо, тот же метод затяжки (рис. 43).

Рис. 43. Соединение медных труб компрессионными фитингами первого типа

Подготовительные операции состоят в подборе фитинга походящей размерности. Далее, как обычно, следует аккуратно отрезать трубу, удалить грат, с помощью оправки-калибра проверить срез на предмет отсутствия овальности и, при необходимости, восстановить исходную геометрию трубы. Затем труба вводится в фитинг до упора. Как правило, зажимная гайка сначала заворачивается рукой. После того, как труба зажата компрессионным кольцом до такой степени, что рукой невозможно повернуть ее относительно фитинга, гайка доворачивается ключом на 1/3 или 2/3 оборота с тем, чтобы слегка деформировать трубу и обеспечить требуемое усилие зажима. Теоретически такое соединение труб можно разбирать и собирать вновь, практически — его лучше не трогать. Если соединение не течет, то и оставьте его в покое, если оно подтекает, то нужно слегка довернуть гайки.

Обжимные фитинги первого типа придуманы для твердых медных труб (рис. 43), однако ими можно соединять и мягкие трубы, и твердые с отожженными концами. Для того, чтобы при затяжке гаек трубы не деформировались, внутрь их помещают обрезок трубы — опорную втулку. После добавления этого элемента фитинг практически полностью повторяет конструкцию обжимного фитинга для металлопластиковых труб.

Компрессионные соединения второго типа основаны на раструбном сплочении труб через уплотнительные конусы. В этих фитингах затягиванием гайки конус прижимается к внутренней поверхности развальцованного края трубы, а верх трубы зажимается уплотнительным кольцом. В конструкции узла использованы свойства мягкой меди: под давлением «притираться» к той поверхности, к которой ее прижимают. Соединение не ново, с ним знакомы достаточное количество мужчин, разбирающихся в тормозной системе своего автомобиля или с системой питания дизельных двигателей. В трубной разводке сантехнических систем соединение слегка видоизменено, но сам принцип сплачивания остается прежним, на его основе вам могут встретиться и другие виды фитингов.

Рис. 44. Соединение мягких медных труб компрессионными фитингами второго типа

Технология сборки узла (рис. 44) такая же простая, как и все описанные выше сборки. После резки труб, устранения заусенцев (грата) и неровностей на трубу надевается зажимная гайка и оправкой развальцовывается конец трубы. Далее в раскрытую часть вставляется прижимной конус, после чего монтажный узел собирается. Предварительная затяжка, как и в случае со всеми компрессионными фитингами, производится рукой, а затем дотягивается ключом, как правило, на один оборот.

Для медных труб больших диаметров применяется фланцевое соединение. В принципиальную конструкцию заложены сварка фланца с раструбом трубы или высокотемпературная пайка, значительно реже, компрессионное соединение.

Достоинства металлопластика

Самое большое преимущество армированных труб по сравнению со сталью – устойчивость к коррозии. Они меньше стоят по сравнению со стальными и тем более медными системами, монтаж дешевле и проще. Металлопластиковые системы устойчивы к агрессивным средам, вода в них не приобретает неприятного запаха или привкуса.

Срок службы при нормативных условиях эксплуатации составляет десятки лет, в коммуникациях холодной воды может достигать полувека (возможно, даже больше). Потенциальный срок службы систем из сшитого полиэтилена для холодной воды может достичь 100 лет (но пока не проверено, доживем – увидим).

Долговечность металлопластиковых коммуникаций зависит от рабочего давления и температуры – в системах горячего водоснабжения и отопления металлопластик служит меньше.

Армирование уменьшает проницаемость трубопроводов для газов, в частности, кислорода, – это удлиняет срок службы металлических деталей. Металлопластиковые изделия прочны, безвредны для человека, экологичны, не подвержены гниению.

Термическое расширение – в 3-5 раз меньше, чем у пластика без армирования, его морозостойкость – до -55 °С. Термостойкость достаточна для использования в системах горячего водоснабжения и отопления (выдерживает длительное нагревание до +95 °С, кратковременно — до +110 °C).

Эстетичность позволяет не прятать коммуникации за экранами и кожухами, выпускаются цветные модификации материалов. Нет необходимости в антикоррозионной обработке, очистке, окраске. Трубопроводы легко моются, режутся и гнутся; соединение производят при помощи фитингов или диффузионной сварки (ПП).

Недостатки:

У металлопластиковых труб имеются и минусы:

1. Прочность металлопластиковых конструкций ниже, чем медных и стальных конструкций. Для инженерных коммуникаций в частном доме этот параметр не так важен, если речь не идет о прокладке наружных трубопроводов в тяжелых условиях.
2. Полипропилен и полиэтилен нестойки к ультрафиолету.
3. Меньшая огнестойкость по сравнению с металлическими коммуникациями.
4. Гибкость металлопластиковых труб, армированных фольгой, меньше по сравнению с изделиями без армирования.

Фитинги

Так называются элементы трубопровода, с помощью которых соединяются и разветвляются трубы. Несмотря на пластичность материала, выпускаются цельные фитинги, с помощью которых скрепляются сложные конструкции. На данный момент металлопластиковые соединительные элементы широко распространены, так как в большинстве случаев при создании систем отопления используется именно этот современный материал. Все фитинги классифицируются по способу фиксации.

Разъемные

Этот вид соединяющих элементов используют многие профессионалы. Его преимущество состоит в том, что в случае прорыва в системе не придется демонтировать часть коммуникации для замены. Благодаря фитингам обеспечивается более надежное соединение, если сравнивать с пайкой или сваркой.

Объясняется это линейным расширением материала: при нагревании или остывании он соответственно увеличивается в объеме либо принимает изначальное состояние. Если была использована пайка, то данные свойства системы могут стать главной проблемой, ведь повышается вероятность нарушения целостности стыка. Работая с фитингами, подобных ситуаций можно избежать.

Благодаря тому, что эти соединительные элементы многоразовые, их и называют разъемными. Ключевой конструкционной деталью выступает цанга, имеющая вид уплотнительного кольца. Именно за счет этого элемента достигается нужный уровень герметичности. Помимо цанги, в конструкцию фитинга входят обжимное кольцо и сам корпус, который изготавливается из латуни.

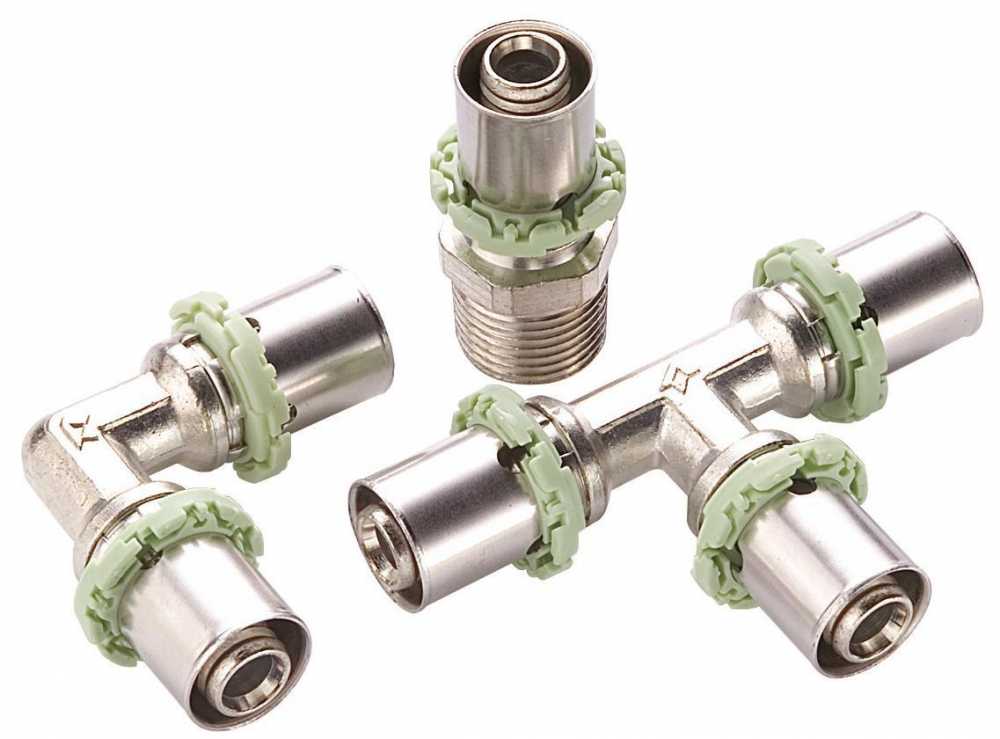

Пресс-фитинг

Применяется внутри помещений, так как элементы плохо противостоят морозу, который в разы сокращает срок службы фитингов. Установка на открытом воздухе может стать причиной аварийной ситуации на участке трубопровода. Для монтажа такой конструкции применяется специальный инструмент — клещи, при помощи которых сжимаются концы труб. Выпускаются пресс-фитинги монолитными. Их конструкция состоит из корпуса, штуцера и гильзы с прокладкой.

Нужно учесть один момент — пресс-фитинги являются одноразовым соединительным элементом, поэтому чаще всего находят применение при обустройстве системы «теплый пол» и прокладке коммуникаций в стенах.

Для подключения труб, где давление может достигать 10 бар, используются именно эти фитинги, ведь они изготавливаются из прочного материала. Как заверяют специалисты, если придерживаться правил установки, соединительный элемент способен прослужить около 50 лет.

Обжимные

Главное преимущество этого типа соединений — простота установки, так что каждый хозяин сможет выполнить монтаж своими руками. Но нужно учитывать, что такие фитинги недолговечны, так как в их конструкции применяется уплотнитель из резины. Сам элемент довольно дорогостоящий, и его нельзя замоноличивать (устанавливать в стену).

Обжимные детали имеют оптимальные технические характеристики, подходящие для обустройства водопроводов. Не нужно пользоваться специальными инструментами, чтобы сделать надежное и долговечное соединение.

Преимущества и недостатки

Push-фитинги выделяются среди огромного моря соединителей следующими достоинствами:

• Высокой скоростью соединений.
• Простотой монтажа трубопроводов в результате их применения.
• Оригинальной конструкцией, которая при возрастании давления в системе становится герметичнее.
• По заявлению производителей, возможно повторное использование конструкции после демонтажа.
• Отсутствием необходимости в приобретении дорогостоящего инструмента.

Существует мнение, что они не подходят для закрытой прокладки, так как у потребителя не будет возможности контролировать состояние соединений.

Достоинства монтажа металлопластиковых труб для водопровода

Самые популярные материалы – это металлопластиковые трубы. Они имеют как ряд положительных свойств, так и отрицательных.

Рассмотрим, почему этот материал пользуется такой популярностью:

1.Недорогая стоимость. Если сравнивать трубы из пластика+металла со стандартными трубами, изготовленными из стали, то первый вариант будет гораздо дешевле. Причем это не означает, что пострадает качество и сроки эксплуатации.

2.Трубы гибкие, поэтому при монтаже можно придать практически любую форму.

3.Простота установки – это самый весомый аргумент. Материал податливый и пластичный, поэтому с работами может справиться даже новичок.

4.Большой срок эксплуатации. Отдельные производители дают гарантию на свой товар до 30 лет, при грамотной эксплуатации – до 50 лет! А это означает, что если сделать монтаж по все правилам, водопровод прослужит длительный срок. Еще преимущество в том, что даже если придется заменить отдельный участок, это можно сделать в течение часа.

5.Привлекательный внешний вид и возможность спрятать трубы в коробе, проложенном в стене или под полом. Трубы не нужно красить, потому что они не выбиваются из общего вида, они не покрываются конденсатом и не ржавеют.

6.Трубы прочные, выдерживают как высокие температурные нагрузки (в пределах допустимой нормы), так и механические.

7.Если сравнивать этот материал с другими устаревшими материалами, то трубы не тяжелые. Соответственно, при монтаже водопроводных систем работы упрощаются.

8.Как уже было сказано выше, в них не образовывается ржавчина, трубы не подвержены коррозии и на стенках не откладываются солевые накопления.

9.Используются также для отопления. Такая система не завоздушивается, так как материал полностью герметичен.

10.Способны выдержать сильные гидроудары. Перепады воды в системе трубам не страшны, они устойчивы к химическим веществам, при резких скачках температуры в системе, на стенках не образовывается конденсат.

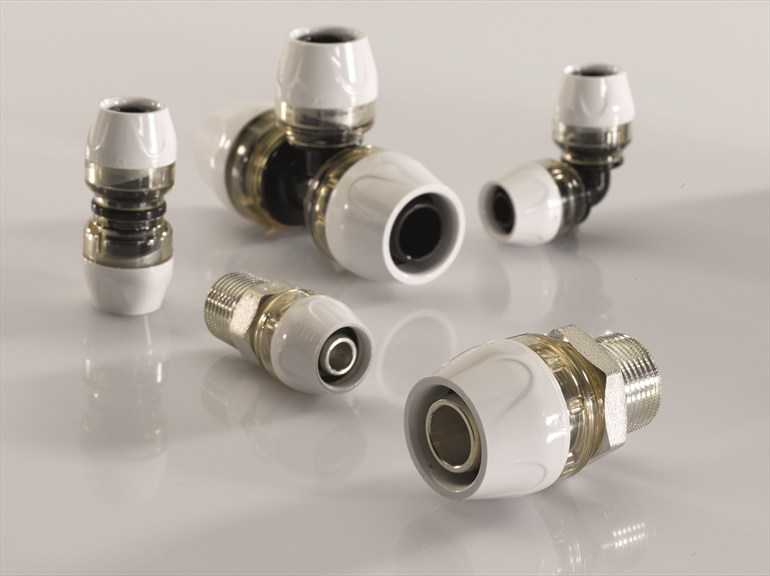

Пуш фитинг для металлопластиковых труб

Пуш фитинг – новая технология соединения труб, предназначенная для использования при монтаже систем отопления и водоснабжения. В основе технологии пуш фитинга лежит идея упрощения процесса монтажа и попытка избавиться от применения дополнительного специального оборудования.

Разработчики постарались сделать монтаж предельно простым: для соединения достаточно совместить детали и нажать на них до щелчка. Отсюда название разработки Push Fit, что в переводе означает «усилие» и «арматура».

Монтаж пуш фитингов своими руками

Несмотря на то, что в основе идеи пушфитинга лежит стремление уйти от привычного монтажного оборудования, в комплекте с Push Fit придется дополнительно приобрести ножницы для труб и калибратор.

Прочное соединение можно получить только при правильном выполнении подготовительных работ.

Вначале с помощью специальных ножниц производится обрезка края монтируемой трубы. Делается это для устранения возможных неровностей на поверхности среза. Затем труба калибруется, делается фаска под углом в 45 градусов. После чего подготовленная труба вставляется в пуш фитинг. Соединение готово после того, как будет услышан щелчок.

Важно

Проверить прочность соединения несложно. Достаточно обе детали потянуть в разные стороны.

На первый взгляд соединение достаточно прочное, но насколько оно надежно, можно узнать только из практического опыта эксплуатации.

Следует отметить, что труба, зажатая в фитинге при сравнительно небольшом усилии, проворачивается, что наводит на мысль о ненадежности соединения.

Опытные мастера сантехники, отвечающие за качество своей работы, никогда не станут использовать подобное проворачивающееся соединение для скрытого монтажа и для укладки его в бетонную стяжку.

Где и как применяют пуш фитинги?

Несмотря на некоторое недоверия мастеров профессионалов к пушфитингу, эта технология наверняка найдет применение при проведении сантехнических работ своими руками. Разумеется, при этом идет речь не о масштабных работах и устройстве систем отопления или водоснабжения, а о небольшом ремонте, замене крана или вышедшего из строя прибора отопления.

Применять фитинг пуш лучше в частных системах отопления с небольшим уровнем давления. В многоквартирных домах лучше воспользоваться более привычными, проверенными временем, способами соединения труб.

Но даже при небольшом ремонте соединения пушфитинг должны оставаться под постоянным контролем.

Учитывая это, пуш фитинг можно отнести к своеобразной «скорой помощи» для систем отопления и водоснабжения, с помощью которой можно легко и просто устранить неполадки в системе, не имея ни специального оборудования, ни монтажного опыта.

Как устроен Push Fitting?

Пуш фитинг состоит из достаточно прочного корпуса, для изготовления которого могут быть использованы различные материалы, начиная от привычной латуни, заканчивая современными полимерными материалами, обладающими уникальными свойствами (жаропрочностью, механической прочностью и т.д).

Понятно, что используемый для изготовления арматуры материал во многом определяет стоимость готового изделия. Следует отметить, что пуш фитинги нельзя назвать дешевым оборудованием, скорее наоборот, их стоимость может определять целесообразность дальнейшего использования этой технологии монтажа.

Так, к примеру, угольник пуш стоит в зависимости от диаметра от 360 до 690 рублей, муфта от 370 до 870 рублей, а тройник от 600 до 900 рублей. Для сравнения обычная муфта из полипропилена хорошего качества стоит от 6 до100 рублей.

Совет

На штуцере корпуса есть уплотнительное кольцо, защищающее от возможных протечек. Основной частью пушфитинга является муфта и подпружиненное кольцо, осуществляющее захват трубы и удерживающее ее.

Надежность соединения зависит от качества захвата и от надежности того самого подпружиненного кольца. Производители новой арматуры заверяют, что ее можно использовать повторно, но практический опыт подсказывает, что при повторном использовании пружина наверняка ослабнет и на качественный и прочный захват лучше не рассчитывать.

Подведем итоги

Увы, на сегодняшний день пуш фитинг можно рассматривать лишь в качестве скорой помощи при необходимости проведения быстрого ремонта без участия специалистов в области сантехмонтажа.
