Дренажный колодец для ливневой канализации

Какового мнение специалистов по поводу дренажной системы?

Если протяженность системы труб дренажа составляет около сотни метров, а в пиковые период происходит существенно повышение уровня грунтовых вод, то создавать смотровые колодцы не можно, а нужно. Это связано с тем, что возможные проблемы с трубами без смотрового колодца решают только при демонтаже системы.

Игорь.

Работаю в сфере проектирования планов по возведению сооружений, в основном, для коммерческого сектора. Отмечу, что всегда уделяет много внимания на то, как более эффективно отвести грунтовые воды, если исследования грунта указывают на возможность подтопления подвальных помещений. Ни один дренаж не будет обладать нужной степенью эффективности без смотрового колодца. Именно поэтому практически во всех случаях проект предусматривает наличие смотрового колодца, который делают из полимерных труб или бетонных колец, если площадь участка очень большая.

Виктор.

Работы по заливке ревизионного коллектора

При обустройстве смотровых колодцев своими руками их обычно делают монолитными железобетонными. Такие коллекторы удобны в эксплуатации, долговечны и обходятся очень недорого. Не слишком сложную процедуру представляет собой и собственно монтаж ревизионных узлов этого типа.

Чтобы сделать монолитный железобетонный смотровой колодец, следует:

  • в подготовленном котловане собрать опалубку нужной формы из досок или жести;
  • установить между стенками опалубки и котлована арматурную сетку;
  • выполнить заливку бетонной смеси.

После снятия опалубки ревизионный колодец штукатурят. Затем обустраивают глиняный замок в районе вхождения труб.

Крышку для коллектора изготавливают из листового металла. Заливать смотровой колодец следует таким образом, чтобы его стенки возвышались над землей примерно на 40 см. В противном случае весной в него будут затекать талые воды. Желательно также обустроить вокруг монолитного колодца отмостку шириной в 1.5 м.

Самостоятельный монтаж дренажных колодцев

Рассмотрим, как сделать дренажный колодец своими руками. В зависимости от вида колодца различаются и способы его изготовления.

Монтаж накопительного колодца из пластика

Материалом для изготовления такого колодца может служить гофрированная пластиковая труба различного размера.

Важно: Устанавливать колодцы подобного типа необходимо ниже всех дренажных трубопроводов, обеспечивая беспрепятственный сток воды к ним. 1. Выкапывается котлован под будущий резервуар

Выкапывается котлован под будущий резервуар

1. Выкапывается котлован под будущий резервуар.

2. Отмеряется необходимая длина гофрированной трубы, после чего производится ее обрезка.

3. В яму засыпается песчаная подушка или создается твердое бетонное основание.

4. В подготовленный котлован устанавливается подготовленная емкость, имеющий отводы для подключения труб. Отверстия для входных труб можно проделать уже после установки емкости на постоянное место. Многие готовые колодцы уже имеют специальные отводы, поэтому подключать их к дренажной системе несложно.

5. При помощи битумной мастики к трубе приклеивается пластиковое дно.

6. Производится ввод в колодец дренажных труб и герметизация щелей.

7. Промежутки между стенками колодца и котлована засыпаются щебнем, песком или смесью песка с цементом.

Совет: Внутрь колодца желательно сразу же поместить дренажный насос. посредством которого будет производиться откачка воды. Также можно использовать погружной насос, который будет опускаться в колодец вручную, по мере необходимости, либо насос поверхностного типа.

8. Сверху накопительный резервуар накрывается крышкой для предотвращения его загрязнения и на этом монтаж дренажного колодца можно считать выполненным.

Устройство дренажного колодца своими руками смотрового типа производится по аналогичной схеме, кроме установки насоса. Также отсутствует необходимость его размещения в самой низкой точке участка.

Установка колодца из бетонных колец

Для изготовления бетонных колодцев лучше использовать армированные кольца с замком. Если их нет, то подойдут и обычные бетонные изделия. Чем толще они будут, тем дольше прослужат.

Работа выполняется при помощи специальной погрузочной техники в такой последовательности:

1. Подготавливается котлован нужных размеров.

2. На дно котлована насыпается песок или гравий. Если изготавливается фильтрующая емкость, то толщина подушки должна быть не менее полуметра.

3. На подушку укладывается первое кольцо с дном. Если используются кольца без дна, то снизу первого кольца изготавливается бетонная стяжка.

4. Очередные кольца укладываются поверх предыдущих. При установке бетонных колец обеспечивается заделка швов между ними бетонным раствором или битумной мастикой.

5. Когда установлено последнее кольцо, в нем проделывают отверстия (если их еще нет) для входа дренажных труб.

6. В отверстия кольца выводят трубы, после чего все стыки тщательно герметизируют.

7. Сверху колодца устанавливается крышка. Можно использовать пластиковые или металлические крышки, так как бетонные изделия слишком тяжелы.

8. Пустоты между стенками ямы и бетонными кольцами засыпаются песком, гравием или щебнем.

Обустройство дренажного колодца не является очень сложной задачей. С такой работой можно справиться самостоятельно, особенно при монтаже пластиковых изделий.

Нормы удаления от дома

Устройство колодца с питьевой водой на участках СНТ и ИЖС предполагает немалые сложности, поскольку в СНиП не указаны точные нормы. СНиП 30-02-97 в редакции 2018 года дает разрешительное расстояние в 3 метра от фундамента жилого дома.

Нормы расположения колодца на участках ИЖС и СНТ согласно СНиП (СП) и СанПиП

Но безопасность такой эксплуатации у многих экспертов вызывает обоснованные сомнения. Хотя бы потому, что нет никакого указания на тип фундамента, грунта. И не содержится определения типа структурных колодезных элементов.

В деревне могут не особенно беспокоиться по поводу расположения колодца. Основные условия – сохранность дома и небольшое расстояние для переноса воды в ведрах – могут стать определяющими моментами.

Однако на участках ИЖС совмещение колодца с постройкой фундамента кажется хорошим средством сэкономить землю. Особенно после выхода нового закона и в садово-некоммерческих товариществах. Ведь там владельцы вынуждены размещать все необходимое на значительно меньшей по площади территории.

Минимальные дистанции от жилого дома в СНТ и ИЖС по нормам СанПиН и СНиП (СП)

Если учесть, что далеко не каждый владелец строит свой дом с капитальным фундаментом, то трехметровая удаленность может оказаться фатальной для строения. Примерно так же обстоит дело и с внутриподвальным колодцем.

Устанавливать колодец можно любой, для этого нет особых запретов. Его расположение позволяет сэкономить трубы для ванной и туалета. Но все эти соображения может перевесить необходимость применения специального оборудования при поломке, для которого в подвале совершенно нет места.

Нормы расположения септика согласно СП (СНиП) и СанПиН

Еще труднее определиться с расстоянием на маленьких наделах в СНТ. Здесь необходимо на мизерной территории удовлетворить сразу несколько требований, зачастую противоречащих друг другу. Особенно стоит отметить следующее:

  1. Необходимые по СНиП (СП) 3 метра от фундамента удобны в эксплуатации, но в случае непредвиденных обстоятельств могут угрожать целости жилого строения.
  2. При этом расстояние не должно быть слишком большим. Это создаст неудобства при эксплуатации или оборудовании локального водопровода и канализации. Для последней придется делать дополнительные сегменты, сложные в ремонте.
  3. Колодец не должен находиться в проходе. Есть нормы расстояний от соседского забора – 1 метр, выходящего на улицу (фасадного) – 5 метров, деревьев и кустарников – не менее 4 м, поскольку растения могут повредить его корнями.
  4. Между выгребной ямой и колодцем должно быть не менее 50 метров. Сократить это расстояние можно только за счет установки современного септика.
  5. Скважина, в которой работает насос, должна быть не только на требуемом удалении, но и на возвышении по отношению к другим сооружениям санитарно-гигиенического типа.

Расстояние между другими зданиями и сооружениями определяется по СНиП (СП) в зависимости от их назначения. При этом следует учитывать многие факторы.

Деревенский колодец с питьевой водой

Точный ответ, на каком расстоянии от дома можно делать колодец, найти в информационных источниках сложно. Есть разные трактовки нормы, вольные интерпретации на тему дистанцирования источника питьевой воды.

Все это нужно учитывать, чтобы определить, какое следует оставить минимальное расстояние, чтобы не нажить себе большие неприятности и не подпасть под административную ответственность.

Постройка СП СНиП
Скважина СП 31.13330.2012 СНиП 2.04.03-85
Баня СП 53.13330.2011 СНиП 30-02-97

Опасность

Расположение дренажных колодцев Большинство людей не знают, что долго стоящая на участке дождевая вода, относится к признакам высокого уровня подземных вод. Только когда влага добирается до строений и разрушает фундамент, люди начинают задумываться о решении этой проблемы всерьез. Одним из способов устранения подземных вод является сооружение специального резервуара.

Избыток влаги в земле приводит к размножению бактерий, которые небезопасны для человека. На огороде избыток воды тоже вреден, так как уменьшается урожайность овощей, и гниют плодовые деревья. В холодное время вода превращается в лед и разрывает корни деревьев, асфальт и кирпичную кладку.

Устройство и особенности монтажа

Установить пластиковый дренажный колодец на участке можно без специалистов. Для монтажа вам понадобятся 1-2 помощника в основном для отпускания емкости на дно. Но перед этим необходимо произвести подготовительные работы.

С монолитным изделием все проще, оно уже практически готово к монтажу. Разборную готовую продукцию нужно собрать согласно инструкции. А если вы решили сделать резервуар из трубы большого диаметра, то сначала ее нужно обрезать по необходимой длине.

В готовых изделиях отверстия для труб чаще уже есть, а в самодельном – их предварительно вырезают в соответствии с диаметром дрен. В отверстия вставляют резиновые уплотнители и пластиковые муфты. Все уплотнители смазываются герметиком для предотвращения протечек.

После этого приступают к рытью и подготовке котлована с учетом нескольких параметров:

  1. Глубина должна быть такой, чтобы места вхождения труб проходили ниже точки промерзания почвы, а дно емкости минимум на полметра выше уровня грунтовых вод.
  2. Также нужно учесть, что на дне котлована будет засыпана подушка из щебня высотой в 15-20 см.
  3. Ширина котлована – на 40-60 см больше диаметра емкости.
  4. Люк после должен будет на 10-15 см возвышаться над поверхностью земли.

Если для местности характерен сезонный подъем грунтовых вод, то дополнительно на дно нужно залить цементное основание.

После застывания цемента можно производить установку:

  1. Резервуар отпускают на дно.
  2. Проверяют при помощи уровня, ровно ли стоит емкость.
  3. Подсоединяют трубы для дренажного колодца к патрубкам. Обязательно обрабатывают все соединения герметиком.
  4. Производят обратную засыпку резервуара песчано-гравийной смесью. Делают это послойно, каждый слой тщательно трамбуют.
  5. Устанавливают пластиковую крышку (люк).

На этом монтаж окончен. Если необходимо, в коллектор отпускают дренажный насос.

Видео монтажа колодца Wavin Tegra 1000:

Основные санитарные требования обустройства перепадных канализационных колодцев

По условиям санитарных требований при установке канализационной системы с использованием труб, диаметр которых не более 600 миллиметров, не обязательно устанавливать перепадный колодец.

Когда выполняется канализационная система, высота перепадов которой составляет до 3 метров, необходимо устанавливать трубчатые перепады.

Можно установить обычный смотровой колодец, который будет играть роль промывного колодца. Иногда используют специальные конструкции, которые обустроены подводом воды.

В самотечных системах камеры и колодцы рекомендуется выполнять по типовым проектам.

Необходимо знать все конструктивные особенности колодца, а также его элементов, которые входят в состав колодца. На колодце должна быть нанесена маркировка. Не стоит пренебрегать маркировкой.

Состав сетей

            Для водоснабжения могут быть использованы разные источники. Различают общественные и автономные виды. Общественные обладают высокой мощностью, способны обеспечивать водой крупные населенные пункты. Автономные — это колодцы или скважины, рассчитанные на обеспечение определенного, сравнительно небольшого количества потребителей.

В составе общественных комплексов присутствуют:

  • магистральные линии или водозабор;
  • стационарная очистная установка с комплексом подготовки;
  • насосная станция, обеспечивающая нормативное давление в трубах;
  • система труб, колодцев, запорной арматуры, прочие технологические узлы.

Системы канализации также делятся на общественную и автономную. Первая обладает разветвленной структурой, во многом повторяющей сеть водоснабжения. Монтаж сетей канализации производится по собственным нормам, из которых на первом месте оказываются санитарные требования. В составе систем водоотведения присутствуют:

  • комплекс трубопроводов;
  • колодцы того или иного назначения (смотровые, поворотные, гасительные, перепадные);
  • насосные станции;
  • открытые лотки (для дождевых сетей);
  • фильтры, песколовки, отстойники.

Очистные сооружения также входят в состав канализации, но образуют отдельную группу сооружений. В автономных системах частных домов утилизация отходов производится самостоятельно. Есть конструкции, аккумулирующие стоки, но требующие периодической откачки. Есть более современные установки, способные перерабатывать органику частично или полностью. Они строятся по своим правилам, пренебрегать которыми недопустимо.

Особенности монтажа и ремонта канализационных колодцев

Укладка бетонных колец или полимерных камер для ливневки производится на песчано-гравийную подушку, которую отсыпают и трамбуют на дне заранее вырытого котлована. Если колодец делается герметичным, то под него укладывается бетонная плита и обмазывается слоем гидроизоляции на основе битума. В противном случае дренажная подушка из гравия делается большей толщины.

Чтобы ливневая канализация бесперебойно справлялась с потоками воды даже при пиковых нагрузках, необходимо устанавливать пескоуловители, а также решетки для задержания крупного мусора. На дноперепадного колодца укладывается металлический лист, который будет принимать на себя удар воды и предотвращать разрушение корпуса колодезной конструкции.

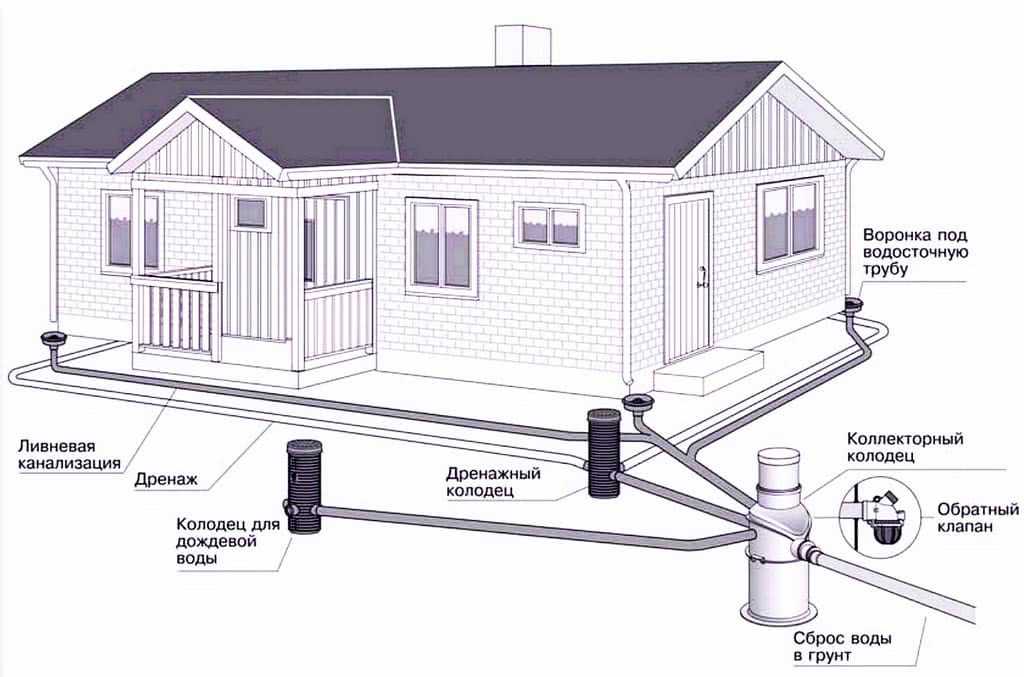

Схема устройства ливневой канализации коттеджа

Не рекомендуется ливневку объединять с домовой канализационной системой и ее септиком. Это может привести к переполнению очистного сооружения и выходу неочищенных стоков в грунт. А это заражение почвы со всеми вытекающими проблемами.

Эксплуатация системы ливневой канализации отличается неприхотливостью. Если при проектировании расчеты были сделаны правильно, то ремонтировать ее придется раз в несколько лет. Надо только следить за состоянием пескоуловителей и регулярно чистить их.

Благодаря появлению современных технологий промывки засоров высоким давлением колодцы стало возможно делать меньшего диаметра. При обслуживании все работы легко выполняются сверху без спуска человека на дно камеры.

Ремонт колодцев ливневок предполагает замену отдельных железобетонных колец либо запаивание трещин в пластиковом корпусе. В первом случае придется опять привлекать подъемную технику, как при монтаже. А во втором достаточно специального паяльника и полимерных заплаток.

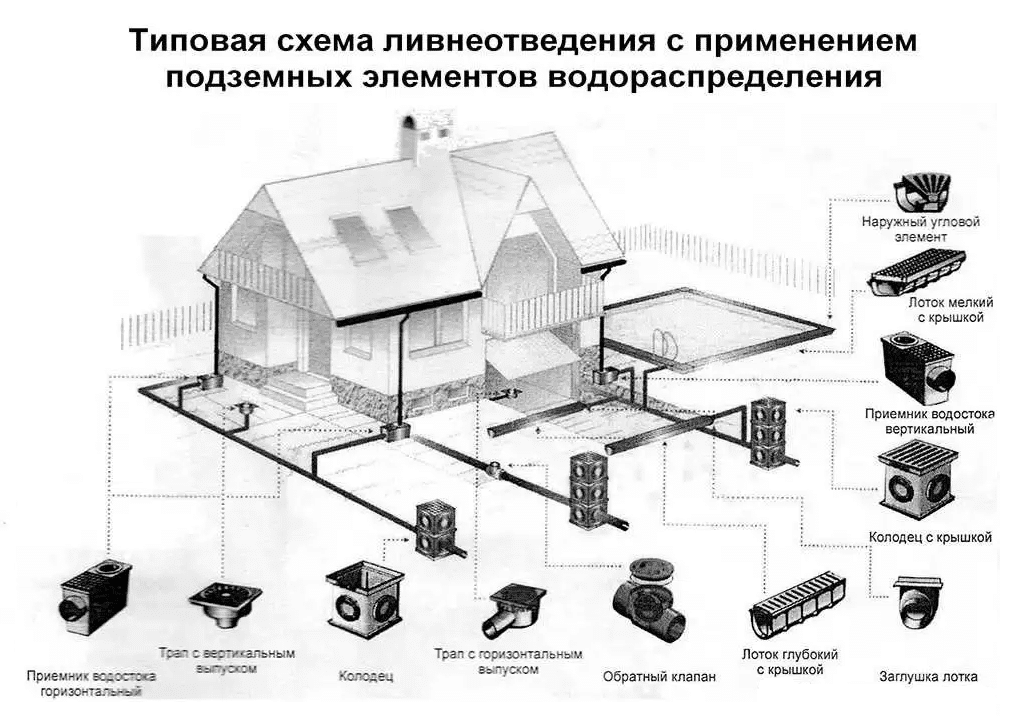

Структура ливневки частного дома

Дренажные и смотровые колодцы являются основой ливневой канализации. Их устройству следует уделять максимум внимания и на стадии проектировании и на этапе монтажа. Недочеты в расчетах в первый же ливень обернутся засорами и размывом грунта.

Грамотно устроенная ливневка не только избавит территорию у дома от луж и грязи, но и оградит фундаментное основание от негативного воздействия воды. Уложить трубы и смонтировать колодцы можно самостоятельно без привлечения профессиональных монтажников. Эксплуатировать ее также несложно, а вот подготовку проекта лучше доверить квалифицированному специалисту.

Металлические колодцы

Довольно популярный вид, однако, опять же, используемый в основном в местах большого скопления воды при большой нагрузке на поверхность. Колодцы ливневой канализации из металла имеют следующие преимущества:

  • они выдерживают большой вес;
  • противостоят различным воздействиям окружающей среды негативного характера;
  • долгий период эксплуатации.

Помимо достоинств следует выделить и недостатки:

  • вес (колодцы из металла невероятно тяжелые, т. к. для их изготовления используются толстые листы железа);
  • стоимость (цена металла в последнее десятилетие сильно возросла, вместе с тем, металлические изделия в разы выросли в стоимости);
  • коррозия, которая медленно, но верно разрушает структуру колодца.

Порядок и особенности монтажа колодца

Порядок монтажа одинаков для всех водоприемников и не зависит от материала, из которого колодец изготовлен. Как образец можно взять сооружение бетонного водоприемника.

Для работы понадобятся:

  • круги для устройства шахты;
  • бетонная плита на дно или смесь для стяжки;
  • раствор на основе цемента, битум для заделки стыков;
  • трамбовщик, шпатель;
  • подъемная техника.

Размечают место установки, копают яму, траншеи для труб (если предусмотрено конструкцией). На дно укладывают бетонную плиту или делают заливку. Для нее готовят песчаную подушку, трамбуют, устанавливают арматуру. Минимальная толщина основания – 10 см. Оно служит фундаментом для тяжелых кругов, не пропускает воду в почву. Плита и заливка должны быть горизонтальными, без уклонов.


Схема монтажа колодца ливневой канализации.

Пока бетон сохнет, в кольцах проделывают отверстия для труб. Стенки изнутри обмазывают битумом. Кольцо поднимают и медленно опускают в котлован.

Если элементов несколько, сверху по окружности первого намазывают раствор, сажают второе кольцо. На дне при необходимости устраивают бетонный лоток.

Вставляют патрубки, если они предусмотрены, заделывают щели цементом. Когда раствор подсохнет, покрывают битумом. Его также наносят на дно колодца. На верхнее кольцо устанавливают плиту с отверстием, затем горловину, закрывают люком или решеткой.

Пространство вокруг колец снаружи засыпают до половины высоты песком. Его трамбуют, сверху подсыпают вынутым грунтом до уровня земли. По окружности делают отмостку шириной 1,5 м и более.

Технология сооружения кирпичной емкости похожа. Если не предусмотрен дренаж воды в почву, устраивают фундамент из плиты или бетона. Проводят кладку. При этом, если нет опыта, стремиться сделать стены ровными необязательно. Главное соблюдать перевязку рядов. Стены дополнительно заштукатуривают, наносят слой битума. Устанавливают плиту, горловину, проводят засыпку.

Пластиковую емкость собирают на месте. Не забывают об уплотнительных манжетах. Они обеспечивают герметичность, но для надежности можно нанести герметик. Если почва пучинистая, дно заливают бетоном, вставив крючки. Они нужны для фиксации емкости, тогда весной ее не вытолкнет на поверхность.

Преимущества и недостатки смотровых колодцев из ПВХ

Изделия из пластмассы уже несколько лет занимают лидирующие позиции в сфере водоснабжения и водоотведения, включая ливневые и дренажные системы. Это определяется целым спектром положительных качеств пластиковой продукции.

  1. Одним из главных преимуществ является относительно легкий вес. Для установки и транспортировки не требуется применение специальной техники и организации подъезда к месту монтажа. Емкость очень просто устанавливается силами 2-3 человек.
  2. Пластик является герметичным материалом, неподверженным действию коррозии. Эксплуатационный срок таких изделий – около 50 лет, при этом не требуется никакого ухода.
  3. Устойчивость к действию агрессивных сред и низких температур.
  4. Качественный ПВХ не выделяет в почву токсических веществ, поэтому дренажные емкости из него не навредят экологическому состоянию участка.

Другой часто упоминаемый недостаток – это высокая цена. Но если вспомнить, что при монтаже резервуара из пластика отпадает необходимость в найме спецтехники, а срок эксплуатации составляет несколько десятилетий, то станет ясно, что стоимость быстро окупится.

Материал изготовления

Для изготовления колодцев водоотводящей системы используют два популярных вида материалов:

  • Пластик. Полимер имеет малый вес, что удобно при устройстве системы на даче своими руками. К тому же пластик (полиэтилен, полипропилен) устойчив к агрессивным средам, инертен к температурным перепадам. А специальные кольца в гофре полимерной трубы играют роль ребер жесткости. То есть подобная шахта хорошо сопротивляется сезонному пучению и склонна к линейному растяжению. Стоит учесть, работать с пластиком проще при формировании отверстий под дрены. Да и служит полимер от 50 и более лет.
  • Бетон. Прочный, крепкий и долговечный материал. Колодец из бетонных колец даже в очень пучнистом грунте закреплен основательно. Благодаря тому, что резервуар собирается из отдельных элементов, удается монтировать шахты разной высоты. Бетон служит не меньше пластика. Но при устройстве колодца необходимо использовать специальную технику, поскольку масса колец внушительная.

При неосторожной работе с бетонными кольцами можно нарушить структуру материала. Бетон способен раскалываться при сильных механических воздействиях

Виды и назначение колодцев

Существует документ, регламентирующий устройство различных канализационных сооружений и расстояние между канализационными колодцами – СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».
Мы остановимся только на тех его пунктах, которые касаются бытовой сети водоотведения от частного дома. На всем протяжении наружного трубопровода канализации в зависимости от его длины, уклона местности и других обстоятельств необходимо устраивать промежуточные колодцы.

Смотровые колодцы

Эти сооружения встраиваются в сеть в следующих случаях:

  • Большая протяженность прямолинейного трубопровода;
  • Изменение направления трубопровода, его диаметра или уклона;
  • Наличие в сети узлов, в которых к общей магистрали присоединяется боковой трубопровод.

Смотровые колодцы предназначены для организации контроля над системой, обеспечения доступа к её проблемным участкам с целью прочистки и ликвидации засоров.

На трубу в смотровом колодце устанавливается ревизия, как на фото, либо в нем устраивается открытый лоток

Согласно СНиП, максимальное расстояние между канализационными колодцами этого вида зависит от диаметра трубы и составляет:

  • При d150 мм – 35 метров;
  • При d200-450 мм – 50 метров;
  • При d500-600 мм – 75 метров и т.д.

То есть, чем больше диаметр, тем дальше друг от друга могут находиться смотровые колодцы. Такие габаритные трубы если и используются при устройстве бытовой канализационной системы, то только в том случае, если объем стоков достаточно большой.
Например – суммарный от нескольких отдельно стоящих зданий (дом, баня, домик для гостей). Или когда в общую сеть сбрасывается дождевая вода с крыш и дорожек.
Гораздо чаще используются трубы диаметром 100 мм (сотка). На таком трубопроводе расстояние между смотровыми шахтами принимают равным 15 метрам.

Поворотные колодцы

Имеющие аналогичное смотровым назначение и конструкцию, поворотные колодцы устанавливаются на изгибах трубопровода. Любые такие изгибы, которые не могут иметь угол поворота менее 90 градусов, являются участками с повышенной опасностью засоров, поэтому над ними обязательно обустраиваются смотровые шахты.

Устройство поворотного колодца в месте изгиба магистрали

 Итак:

  • Расстояние между поворотными колодцами определяется протяженностью прямолинейных участков между изгибами.
  • Если длина этого участка превышает определенное нормативами количество метров, на нем дополнительно оборудуются дополнительные ревизионные колодезные шахты.

Перепадные колодцы

Если участок, на котором монтируется канализационная сеть, расположен на склоне, уклон закладываемого подземного трубопровода может получиться слишком большим. Допускать этого нельзя, так как при большой скорости потока сточных вод твердые фракции могут оседать на дне трубы, постепенно создавая заторы.

Многоступенчатая схема канализации

В этом случае инструкция требует устройства перепадных колодцев, образующих ступенчатую систему. Расстояние между ними зависит от особенностей рельефа и в каждом случае определяется на месте.При этом учитываются следующие правила:

  • Максимальная глубина перепада не должна превышать трех метров;
  • Если перепад составляет менее полуметра (на трубопроводах с диаметром до 600 мм), вместо перепадного допускается устройство смотрового колодца со сливом.

Расположение очистных колодцев относительно других сооружений

Выбор оптимального места зависит не только от характера внутренних построек, но и от типа канализационного сооружения

Особенно важно правильно расположить объекты, предназначенные для очистки сточных вод, которые условно можно разделить на накопительные (с герметичным дном) и фильтрационные (без дна)

Положение объектов канализации на участке регламентируется СНиП

Минимальное расстояние от дома до канализационного колодца накопительного типа равняется 3 м. Этонеобходимая дистанция, при которой строительство очистного сооружения не окажет разрушительного воздействия на фундамент здания. При этом максимальное расстояние до первого колодца не должно превышать 12 м. Более отдаленное расположение может привести к частому образованию засоров и усложнит обслуживание трубопровода.

Выбирая место для расположения очистного сооружения, следует также учитывать его объем. Если вместительность не превышает 1 м³, тогда объект можно размещать на минимально возможном расстоянии от дома. При увеличении объема желательно пропорционально увеличивать и дистанцию.

Расположение накопительных септиков относительно жилого дома

Что касается проезжей части и соседского забора, то в этом случае предъявляются такие же требования, как и в отношении жилого здания, – расстояние не менее 3 м. А вот расположение относительно хозяйственных построек имеет не столь жесткие критерии. Здесь главное выдержать дистанцию в 1 м.

Если в очистном сооружении не предусмотрено герметичное дно, то есть стоки после предварительной фильтрации отводятся в грунт, тогда расстояние между канализационным колодцем и зданием необходимо увеличить до 10-12 м. Такое расположение не позволит спровоцировать разрушение фундамента от повышенной влажности грунта.

В случае очистки бытовых стоков, помимо защиты фундаментов зданий,следует придерживаться санитарных норм. Чтобы предотвратить заражение источника питьевой воды, фильтрационный колодец располагается в 50 м от него. До ближайшего водохранилища минимально возможнаядистанция равняется 30 м.

Схема размещения точки отвода сточных вод в грунт

Классификация пластиковых колодцев

По доступу:

  • Обслуживаемые (с доступом персонала, ф от 1000 мм)
  • Без доступа (обслуживаются сверху, ф менее 1000 мм)

Пластиковый колодец из гофрированной трубы

По материалу шахты:

  • Гладкая одностенная
  • Гладкая двустенная
  • Гофрированная одностенная
  • Гофрированная двустенная
  • Комбинированная

Возможна телескопическая (выдвижная) конструкция канализационного колодца из гладкостенной трубы, гофрированная труба обладает этим свойством по умолчанию.

В основном полимерные колодцы изготавливают раздельно – шахтная труба комплектуется необходимыми типами горловины и лотковой части, где выполнена соответствующая разводка трубопроводов.

Но в последнее время появились и безлотковые модели, в частности – предназначенные для прямоточных колодцев.

Безлотковый колодец

Следует отметить, что из пластика производят как смотровые, так и перепадные канализационные колодцы, но в последнем случае применяются более сложные конструктивные решения. Полимерные изделия обеспечивают практически 100% гидроизоляцию шахты.

Расчет ливневого колодца

Колодец ливневой канализации должен вмещать в себя все количество жидкости, образовавшейся в результате дождя или таяния снега. Поэтому для расчета колодца надо:

  1. учитывать объем воды, необходимой для отведения с определенного участка. Чтобы рассчитать объем отводимой жидкости, следует воспользоваться формулой

Q=q20×F×Ψ, где

  • q20 – коэффициент, характеризующий среднестатистическое количество осадков на местности (приведен в СНИП);
  • F – рассчитывается как площадь участка, на котором планируется устанавливать ливневую канализацию;
  • Ψ – поправочный коэффициент, зависящий от покрытия рассматриваемого участка.

Значения коэффициента Ψ в зависимости от покрытия рассматриваемой поверхности

  1. на основании полученных данных, используя специализированную таблицу, приведенную ниже, можно подобрать диаметр труб, которые будут отводить воду из точек сбора в ливневый колодец.

Выбор диаметра трубы в зависимости от объемов сточных вод

  1. выбрать размер колодца, который зависит от диаметра используемых труб. Если применяются трубы диаметром менее 600 мм, то радиус колодца должен быть не менее 1000 мм.

Для обустройства ливневой канализации на загородном участке достаточно использовать трубы, диаметр которых менее 600 мм.

Особенности монтажа

            Рассмотрим алгоритм строительства наружной канализации:

  • создание проекта. В него входят расчетная часть, схема размещения узлов, элементов системы, спецификация на материалы, комплектующие;
  • приобретение необходимых материалов, труб, емкостей;
  • производство земляных работ. По данным схемы выполняется разметка, затем выкапывают траншеи под укладку труб, гнезда под емкости, колодцы, коллекторы;
  • установка емкостей, септиков, других резервуаров. В условиях высокого уровня грунтовых вод на дно гнезда предварительно устанавливают бетонный якорь, фиксирующий положение емкости. Сразу выполняется выравнивание по осям, гидроизоляция (если надо), утепление;
  • выполняется укладка трубопроводов. Они должны иметь заданный уклон, который соответствует диаметру трубы. Так, для элементов на 110 мм на каждый метр уровень должен понижаться на 2 см. Чем больше диаметр, тем меньше оптимальный наклон;
  • выполняется утепление труб. Используются разные материалы. Наиболее удачный выбор — пенопластовая скорлупа. Она плотно охватывает трубу, полностью исключая потери тепловой энергии;
  • выполняются испытания. По каналам пропускают воду и смотрят, насколько герметичны соединения. Устраняются обнаруженные недочеты, протечки или другие изъяны. После этого траншеи засыпают грунтом. С этого момента систему можно считать введенной в эксплуатацию.

Указанный алгоритм относится практически ко всем комплексам. Каждый проект имеет свои особенности, но общий порядок строительства остается неизменным.

Выводы и полезное видео по теме

Материалы из видеороликов помогут вам правильно выбрать и установить смотровые колодцы для канализации.

Интересная информация о полимерпесчаных колодцах:

Установка бетонных колец для дренажного колодца:

Монтаж пластикового колодца:

Дренажная система для дачи:

Устройство смотрового колодца напоминает строительство других типов канализационных сооружений – фильтрационных или накопительных. Тем не менее, существуют свои нюансы, с которыми необходимо познакомиться перед началом монтажа.

Чтобы не ошибиться в выборе изделий и технологии установки, обращайтесь к нормативным документам и консультируйтесь у профессионалов.

У вас есть опыт сооружения смотрового канализационного колодца? Или вы только хотите заняться его обустройством? Возможно у вас после прочтения материала остались вопросы? Спрашивайте совета или оставляйте свои рекомендации в блоке , расположенном внизу статьи.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
