Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

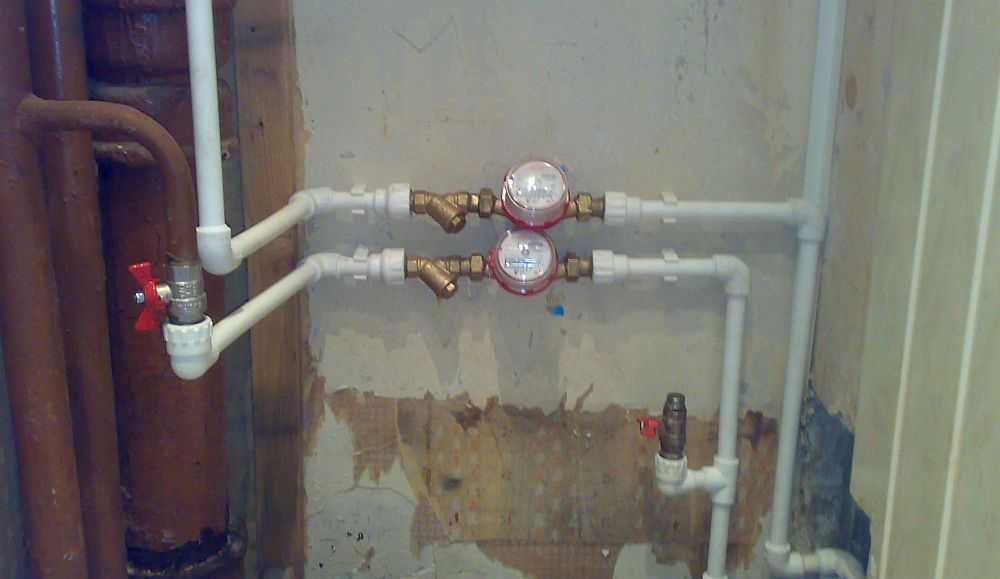

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

правильно сделанное соединение получается монолитным;
нет заужения диаметров трубопровода в местах пайки;
высокая ремонтопригодность;
длительный срок эксплуатации;
легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Установка унитаза

Как мы уже говорили, установка сантехники в ванной во многом зависит от системы канализации. Очень часто, при планировке помещения, многие привязываются именно к входным отверстиям канализации, что существенно ограничивает возможность полной планировки. Первым делом нужно изучить схему и особенности канализации, а только потом планировать расположение сантехники в ванной комнате.

Трубы канализации делятся на три вида по способу размещения в помещении:

вмонтированные в пол, с вертикальными приёмниками;
установленные в стену с горизонтальным приёмником;
открытая угловая установка с наклонным приёмником.

Под каждую из перечисленных схем необходимо покупать специальную модель унитаза, как показано на схеме ниже.

Унитазы с разным расположением выходного коллектора

Если позволяют размеры помещения и финансовые средства, то размещение сантехники в ванной комнате нужно планировать таким образом, чтоб всю канализационную магистраль можно было спрятать за специально созданной нишей на одной стене помещения, а не разносить все приборы в разные углы. Проводя сантехнические работы в ванной комнате, лучшим вариантом для ванной будет монтаж унитаза с инсталляцией, эти модели позволяют существенно экономить пространство, они не привязаны к расположению горловины канализации, так как для их соединения используется гофрированная труба. Подробнее о такой модели можно узнать на видео, представленном ниже.

Важно помнить, что установленная сантехника в ванной своими руками, позволит вам существенно экономит бюджет, сделать всю работу с максимальным качеством и приобрести бесценный опыт, который ещё неоднократно в жизни пригодится

Ввод ванны и смесителя в эксплуатацию

Перед выбором сантехники необходимо оценить параметры комнаты, начертить план размещения всех предметов и труб в ванной. Расстановку и подключение удобнее начать с самого крупного изделия. Покупая сантехнические изделия, надо проверять их комплектность (наличие патрубков, уплотнителей и др.). Если какого-то элемента не хватает, его лучше поискать в том же магазине.

Ванну сначала аккуратно вносят в комнату и ставят на некотором расстоянии (50-60 см) от места подключения. Если в комплекте устройства есть защита от перелива, то ее устанавливают и соединяют с сифоном. Последний подключается к канализации жесткой трубой. Переход должен быть плавным, а не строиться под прямым углом.

Верхний край ванны выравнивают по горизонтали с помощью строительного уровня. Такое строгое расположение не помешает воде свободно стекать, поскольку внутри емкости есть небольшой уклон.

После установки соединения каждого сантехнического прибора проверяют на герметичность. Для этого, например, ванну частично заполняют водой и оставляют так на ¼ часа. Если протечек не появится, значит, все в порядке.

Согласно СНиПу, чугунная или металлическая ванна должна заземляться. Ее следует примотать к металлической трубе и электрощитом проводом диаметром 10-16 кв. мм (такого же размера, как фазный). В некоторых жилых домах для этого есть проводная система, к которой можно подключиться.

Выбираем подходящий способ монтажа

После тщательной проработки эскиза, где нанесены все разметки и размеры и продуманной схемы разводки, придется подумать над тем, каким образом все это будет реализовано на практике. Особых трудностей с этим в принципе быть не должно, поскольку разводка сантехнических труб может быть выполнена одним из двух способов — открытым или скрытым.

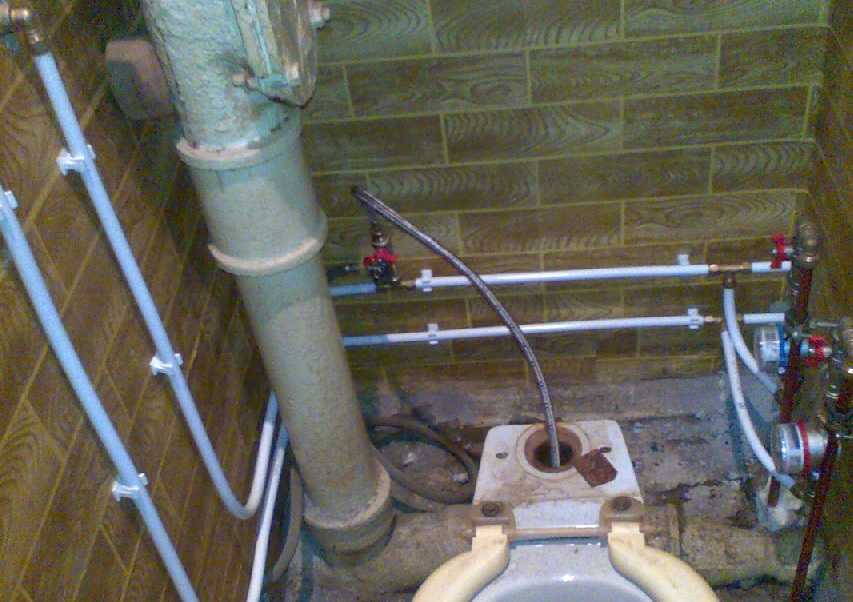

Открытый способ это когда трубопроводы коммуникаций находятся снаружи. Характеризуется простой выполнения монтажных работ, однако эстетические параметры оставляют желать лучшего. Даже если все коммуникации будут проходить как можно ближе к поверхности пола.

Говорить об эстетичности не приходится — однозначно некрасиво

Скрытый же способ подразумевает, что трубы прячутся в стеновые конструкции. Здесь с визуальным восприятием все в порядке – магистрали просто не будут видны. А вот выполнять монтаж таким способом крайне затруднительное мероприятие. Много сил отнимет, к примеру, штробирование

Важно заметить, что штробирование стен при скрытой разводке не может выполняться в несущих стенах

По окончании отделочных работ труб не будет видно вообще

Продолжаем работать со схемой разводки, теперь нужно определиться с тем каким образом физически будут уложены трубы: последовательно, коллекторно, с проходными розетками. Последний в быту практически не используется, поэтому оставим его профессионалам. Лучше детально рассмотрим два первых метода.

Установка сифона для воды в ванной и на кухне своими руками

Сифон является необходимой комплектующей всех раковин и моек. Если бы вместо этого устройства устанавливалась цельная сливная труба, ее невозможно было бы прочистить в случае засорения. Сифон, кроме того, препятствует проникновению запахов из канализации. Именно для того, чтобы полностью выполнять свое предназначение с санитарной точки зрения, сифон должен быть всегда исправен.

Существуют три основные разновидности сифонов — это бутылочные, гофрированные и двухоборотные (коленные).

В том случае, если требуется своими руками выполнить установку сифона для воды с одним сливом, в первую очередь необходимо поставить сливную решетку и закрутить снизу гайку, а затем подсоединить сифон и прикрутить его запорную гайку к сливной трубе.

Если же мойка с двумя сливными отверстиями расположена на кухне, то проводится установка сифона, оснащенного двумя сливными трубами.

Сложнее совместить установку сифона с подключением стиральной или посудомоечной машины. В этом случае потребуется установка специального сифона с дополнительным отводом. Неиспользуемое отверстие необходимо заглушить пробкой, чтобы исключить протечку воды.

Для ванны используется сифон с переливом. В месте соединения сифона и канализации устанавливается тройник, к которому подключается переливная труба.

В верхней части любой ванны есть отверстие, через которое выливается вода, если ванна наполнилась до краев, и благодаря конструкции тройника удается избежать перелива воды через край ванны и попадания на пол.

При установке душевой кабины сифон монтируется в пол или устанавливается в поддон. Для монтажа сифона требуется приподнять поддон или даже сделать ступеньки, поэтому, чем меньше высота сифона, тем удобнее его монтировать. Высота таких сифонов составляет 8-20 см.

Производители выпускают также сифоны с автоматическим сливом, у которых сливная и переливная решетки соединены тросиком.

При установке сифона в ванной или на кухне своими руками, после подключения его к сантехническому прибору, необходимо выполнить соединение с канализацией. Металлическую отводную трубу сифона следует открутить и на один ее конец надеть уплотнительное кольцо толщиной 1,5 см, поскольку диаметр трубы меньше диаметра раструба канализации.

Благодаря уплотнительному кольцу внешний диаметр трубы приводится в соответствие с внутренним диаметром раструба на расстоянии 7-10 см от края. Чтобы исключить протечку, при монтаже сантехники в частном доме место соединения сифона и канализации герметизируют с помощью силиконового герметика (для мойки или раковины) или цементного раствора (для писсуара или унитаза).

На видео «Сантехника в частном доме своими руками» показано, как устанавливается сифон в ванной или на кухне:

Электрический полотенцесушитель: установка

Монтаж электрического полотенцесушителя намного легче

Самое важное решение, которое вы должны принять: выбор конструкции нужной мощности, габаритов и продумать, где повесить полотенцесушитель в ванной комнате. После этого можно приступать к размещению конструкции, предварительно просмотрев некоторые особенности работы:

Подключение может быть как открытым, так и закрытым способом.
- Открытый вариант – это вилка, розетка, расположенные на внешней стороне стеновой панели;
- Закрытый – скрытие проводов в стену или же последующее прикрывание их декоративными элементами.
Просчитывая затраты энергии, можно не волноваться, часто такие сушки потребляют как обычная лампа накаливания (28-100 Вт);
Функция регулирования температуры позволяет установить диапазон 30-70 градусов тепла, что полезно если вы хотите подобрать оптимальный термальный баланс в ванной комнате;
Электрическая сушка является мобильной конструкцией, потому даже в условиях ограниченной площади будет проще решить, где установить полотенцесушитель в ванной.

Подключение осуществляется достаточно просто:

Наличие розетки обязательно;
Подвесной радиатор крепится с помощью дрели, которой вкручивается крепеж, фиксирующий прибор;
Как только кронштейны прикручены, насаживайте радиатор;
Теперь осталось включить устройство в розетку и выставить нужную температуру.

Напольные радиаторы крепятся еще проще, но не забывайте о необходимой технике безопасности: хорошая изоляция розетки, правильное заземление – все должно быть устроено максимально безопасно. Возможно использовать устройство УЗО (автомат), в этом случае ваш радиатор автоматически выключится при любом появлении перегрузки сети.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

полибутилен;
полиэтилен;
ПВХ;
полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Критерии выбора места расположения для установки полотенцесушителя в ванной комнате

Устройства, подключаемые к системе отопления или водоснабжения, монтируют в ванной комнате: там сушат полотенце и остальное влажное бельё.

Перед покупкой изделия замеряют:

Площадь ванной комнаты.
Доступную для монтажа площадь стены.
Высоту потолка.

От размера радиатора зависит мощность — количество тепла, которое прибор отдаёт ванной комнате. Для помещения до 6 кв. м. выбирают устройство с соотношением сторон 40х50 см, а в комнату размером 8 кв. м. — с длиной и шириной по 60 см.

Приобретают модели следующих габаритов:

400х650;
500х600;
480х600.

Справка! Сушители таких размеров экономят полезное пространство ванной, не допускают сырости и обогревают комнату.

Требования к помещению:

Общий уровень влажности соответствует норме.
Установка проведена в просторном помещении.
Вблизи устройства не размещены легко воспламеняющиеся материалы.

Важно! Для уточнения особенностей использования прибора консультируются со специалистом

Какие правила нужно соблюдать при монтаже

Монтаж производят путём врезки в систему горячего водоснабжения или отопления. Рекомендуют использовать первый способ, поскольку подача горячей воды осуществляется постоянно. Установка проходит в несколько этапов:

Демонтаж старого изделия.
Сварка труб.
Монтаж на устройство двух кранов.
Установка перемычки для прибора и шарового крана на байпасе полотенцесушителя.

Важно! До начала проведения работ рекомендуют написать заявление в управляющую компанию на перекрытие воды с указанием даты. Варианты монтажа, при которых используют разные материалы:

Варианты монтажа, при которых используют разные материалы:

Медные трубы. Требуются профессиональные навыки и оборудование: при работе используется метод пайки.
Металлопластиковые трубы. Вариант бюджетный, работы проводятся быстро. Материал неустойчив к смене давления.
Полипропиленовые трубы. Способ отличается прочностью, надёжностью и приемлемой стоимостью. Монтаж проходит методом сварки.

Виды полотенцесушителей

Вначале кратко ознакомимся с тем, какими бывают полотенцесушители, также известные как «полотенчики», и из каких материалов они изготавливаются.

Таблица. Виды полотенцесушителей по принципу работы.

Название и фото	Описание
Водяные	Наиболее распространенный вид полотенцесушителя, «классика». Представляет собой змеевик U-образной или любой другой формы, через который пропускается горячая вода. Она нагревает трубы, а те, в свою очередь, способствуют быстрому высыханию полотенец и белья. Подключается либо к водопроводному стояку, либо к системе отопления. Последнее более распространено в частных домах и коттеджах, так как в городской квартире подключенный подобным образом полотенцесушитель большую часть времени работать не будет.
Электрические	Для таких полотенцесушителей подключение к горячей воде или отоплению не нужно – они нагреваются за счет электричества. Очень удобны в плане расположения – нет необходимости перемещать стояк или подводить трубы, достаточно протянуть розетку. Можно включать только на время использования, тем самым экономя электроэнергию. Многие модели подобных полотенцесушителей снабжаются возможностью регулировки.
Комбинированные	Представляют собой два предыдущих варианта, соединенных вместе. Один из змеевиков греется при помощи горячей воды или парового отопления, другой – от электричества. За увеличенную стоимость покупатель получает высокую эффективность. Некоторые модели комбинированных полотенцесушителей снабжены поворотными змеевиками, как тот, что представлен на изображении.

Изготавливаются полотенцесушители из следующих материалов:

сталь;
латунь;
медь;
нержавеющая сталь.

Первый вариант является простым и дешевым. Обычно подобные полотенцесушители являются самыми тяжелыми и массивными. Они редко могут похвастаться красивым внешним видом, но при должной обработке являются чрезвычайно надежными и долговечными.

Стальной полотенцесушитель

Изделия из латуни или цветных металлов нередко отличаются сложной формой, привлекательностью и стойкостью к воздействию коррозии. Но, в отличие от моделей из стали, менее устойчивы к резким перепадам давления в системе. Медные полотенцесушители привлекают своей эффективностью – за счет своих свойств металл очень быстро прогревается и с такой же скоростью сушит влажные полотенца. Обратная сторона этого – высокая стоимость изделия.

Медный полотенцесушитель

Оптимальной с точки зрения соотношения цены и качества являются полотенцесушители из нержавеющей стали – они красивы, надежны, долговечны, не боятся коррозии, при этом устойчивы к резким перепадам температуры и давления.

Полотенцесушитель из нержавеющей стали

Установка байпаса

Как уже отмечалось, перемычка-байпас – это обыкновенная труба (в нашем случае из полипропилена). Чтобы установить ее, смонтируйте на концах изделия шаровые краны (как показано на изображении), которые и будут перекрывать водяной поток в случае необходимости. С байпасом вода будет циркулировать в стояке даже в том случае, если полотенцесушитель будет отключен.

Обратите внимание! В сам байпас желательно также установить еще один шаровый кран, с помощью которого будет удаляться воздух. Благодаря этому рабочая жидкость будет беспрепятственно циркулировать по змеевику

Важно проверять ровность расположения труб в горизонтальной и вертикальной плоскости
