Запорно-регулирующая арматура является важным элементом трубопроводной системы, обеспечивающей транспортировку жидкостей и газов. Кроме того, она используется и в различном емкостном оборудовании. Современная промышленность предлагает различные варианты исполнения изделий, что позволяет подобрать наиболее подходящий для решения тех или иных задач. Востребованными видами продукции выступают цельносварные шаровые краны, используемые практически во всех сферах производственно-хозяйственной деятельности, начиная от удовлетворения потребностей коммунального хозяйства и заканчивая теплоэнергетическим комплексом, нефтеперерабатывающей отраслью.
Конструкция приспособления

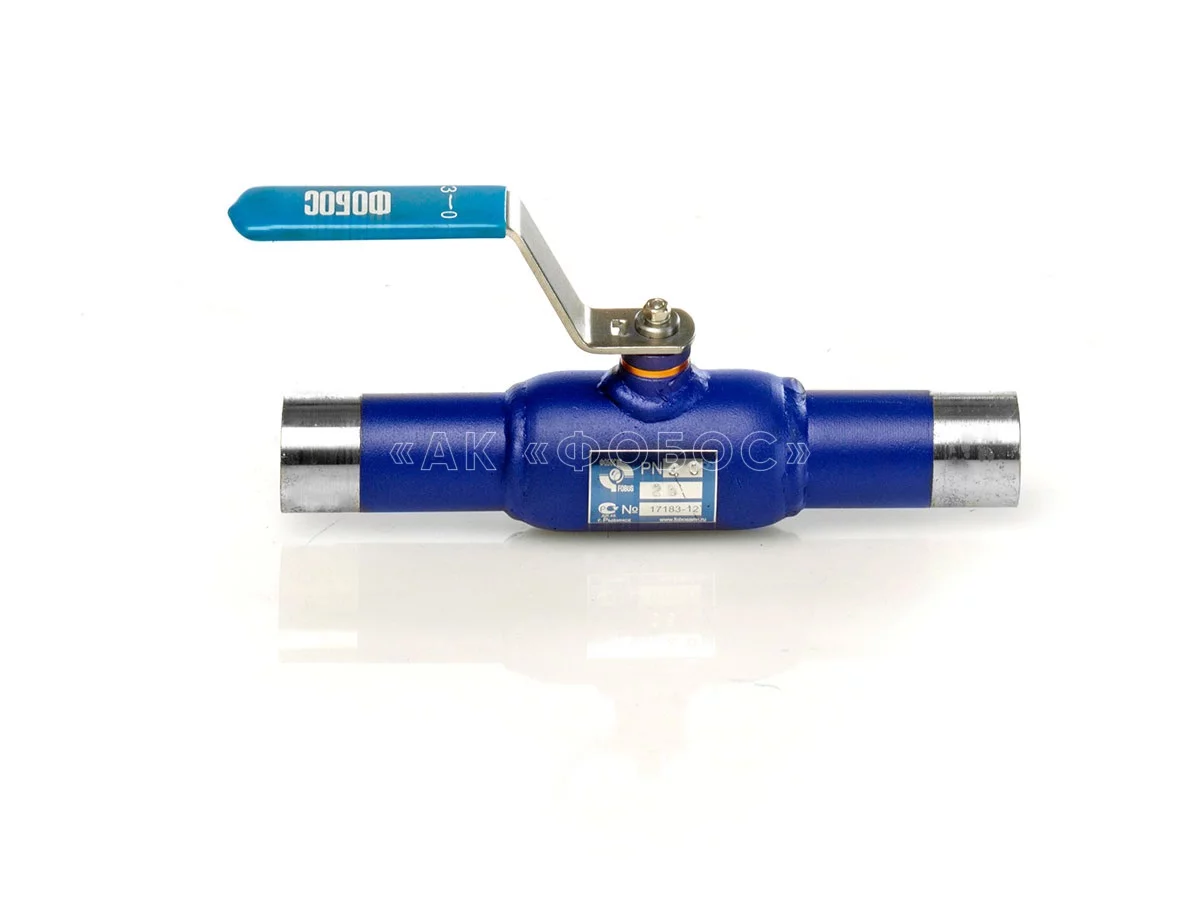

Цельносварные шаровые краны выделяются тем, что их корпус неразборный, а состоит из двух половинок, соединенных между собой сваркой. Во внутренней части располагается шарообразное перекрывающее тело, имеющее сквозное отверстие. От его положения, относительно оси трубопровода, зависит открытое устройство или закрытое.
Для герметизации рабочих зазоров применяются специальные уплотнители из износостойких и долговечных материалов. Стоит выделить, что закрывающий шар имеет точные размеры и максимально отполирован. Благодаря этому существенно увеличивается герметичность. Управление приспособлением осуществляется посредством штока, устанавливаемого изнутри. Это гарантирует повышение надежности
Классификация по способу монтажа
Цельносварные шаровые краны подразделяются по различным параметрам, среди которых наиболее важным можно назвать способ монтажа в трубопроводную магистраль. По этому критерию металлоизделия представлены в нескольких основных исполнениях:
- фланцевые;
- муфтовые;
- приварные;
- межфланцевые.
Первый вариант распространен для использования в промышленных магистралях большого диаметра. Особенность заключается в том, что на трубных концах присутствуют фланцы, обеспечивающие надежное присоединение к ответным элементам при помощи болтового крепежа.
Муфтовые металлоконструкции подключаются в систему при помощи резьбовых муфт. Как правило, максимальный диаметр таких устройств не превышает 80 мм. Приварной клапан также пользуется спросом, но при этом в случае поломки придется вырезать его из сети для установки нового металлоизделия. Межфланцевые приспособления отличаются компактностью и поэтому востребованы для установки в системах с небольшой строительной длиной.
Разновидности по пропускной способности и типу привода
В зависимости от размера канала в запорном шарообразном теле, все устройства классифицируются на полнопроходные и стандартные. Характерной особенностью первого изделия является то, что проход в сфере имеет такие же показатели, как и присоединительные трубные концы. Благодаря этому существенно снижается гидравлическое сопротивление. Неполнопроходные выделяются тем, что размер отверстия меньше сечения трубопровода примерно на 80%. В зависимости от способа управления металлоизделия подразделяются на механические, электромеханические, гидравлические и пневматические. Выбор того или иного типа напрямую зависит от места расположения запорной арматуры, возможности ее обслуживания, необходимости дистанционной регулировки.
