Насос для воды 12 вольт: виды, характеристики, правила выбора

3 Водяной насос своими руками на 12 вольт

Самодельные напорные установки используются с тех пор, как оседлые племена задумались над обеспечением поселков водой. Для этого использовались не только знания и умения мастеров, но и особенности ландшафта.

Например, если неподалеку текла быстрая бурная река, то аппарат можно было приспособить так, чтобы он работал без «использования электричества» по принципу американской речной помпы. Для этого брали железную или деревянную трубу или бочку без днищ, размерами примерно 50-55 см в ширину (диаметре) и 85-90 см в длину. Весить она должна не меньше, чем 17-18 кг.

Затем брали два шланга.

Один ровными плотными кольцами складывали вдоль стенок бочки изнутри, и наружу выпускали второй шланг диаметром примерно в 1,5 см. Струя воды из такой конструкции может достигать 20-25 метров в высоту.

Главным ограничением этой модели будет сама речушка – она должна быть не глубже, чем 30 см в месте потока, который поступает в бочку, и течение не медленнее, чем 1,5 метра в секунду. Иначе напорная установка просто не сработает.

Автомобильный 12-вольтовый автомобильный насос

Второй вариант такого насоса из электрического двигателя от омывателя автомобиля типа ВАЗ. Для сборки конструкции насоса нам понадобятся: герметик для автомобилей, трубка из силикона, кабель, паяльник и немного времени.

Снимаем корпус и крышку двигателя, отпаиваем контакты, к которым припаиваем наш провод. Затем делаем вывод провода через крышку, смазываем все маслобензостойким автомобильным герметиком, и надеваем трубку из силикона. Теперь для проверки подаем ток на 12 вольт и проверяем аппарат на готовность.

Если все сделано правильно, то напор воды должен вас удовлетворить, а просто та конструкции вдохновить на новые эксперименты и свершения.

Технические характеристики

Отметим технические особенности циркуляционного насоса с аккумулятором:

p, blockquote 3,0,0,0,0 —>

• насос циркуляционный 12v отличается плавным пуском;
• в процессе его функционирования автоматически очищается крыльчатка от различных загрязнений (твердых фракций);
• в комплектацию устройства входит электронная стабилизация скорости вращения;
• нет трущихся деталей, что положительно сказывается на его износоустойчивости;
• прибор может функционировать не только от автомобильного аккумулятора, но и от любого источника постоянного тока 12 в (например, в качестве такового могут выступать солнечные батареи);
• имеется защита от перегрева;
• как уже говорилось, сфера применения — очень широкая. Помимо отопительной системы и ГВС они активно используются и в других областях;
• за счет того, что такое оборудование не требует промышленного напряжения, их используют для хозяйственных нужд.

Бесперебойник с внешними аккумуляторами для насосов

Популярные производители и модели

Рассмотрим наиболее известных производителей циркуляционных насосов и их моделей:

WILO TOP-S 30/10 EM PN6/10

Это массивное устройство с чугунным корпусом и высокой производительностью — до 12 м3/час. Напор тоже немалый — обеспечивает подъем теплоносителя на 10 м. Средняя точка на графике дает подъем 6 м3 на 6 м. Режим работы трехскоростной. Недостатками этого прибора считают большую массу и вес, а также увеличенный пусковой ток.

BELAMOS BRS 25 / 8G

Российский бренд, но производится в странах Юго=Восточной Азии. При этом, соотношение цены и качества вполне удачное. Максимальная производительность — 5,28 м3/ч, а напор — 8 м. Внешне этот аппарат является полной копией немецкого Grundfos UPS, хотя по характеристикам он несколько уступает оригиналу.

Grundfos UPS 25-40 180

Оптимальный вариант для отопления частного дома средней величины. Мощность — 45 Вт, производительность — 2,93 м3/ч, напор — 4м. Конструкция мокрого типа, но качественно изолирована о протечек. Пользователи отмечают низкий уровень шума во время работы, качественную сборку, долговечность аппарата.

Aquario AC 254-180

Хороший вариант для частного дома с двухтрубной отопительной системой. Производительность составляет 1,8 м3/ч, что на первый взгляд маловато. Однако, для небольших систем этот насос — оптимальный вариант, который непросто отыскать. Корпус чугунный, мощность составляет 48 Вт. Низкая стоимость устройства является дополнительным плюсом.

Wilo Star-RS 30/6-180

Удачно подобранные характеристики этого насоса позволяют установить его в подвале двухэтажного дома. Он обеспечивает 5,5 м при производительности 3,5 м3/ч. Это сочетание дает возможность работать в системе, обслуживающей большую площадь. Потребляемая мощность — 84 Вт, что многовато, но низкая стоимость прибора уравновешивает этот недостаток.

Grundfos UPS 32-80

Этот образец мощного и прочного насоса способен перекачать 11 м3 жидкости в час. Корпус бронзовый, устойчивый ко всем нагрузкам, как механическим, так и к температурным. Напор 7,5 м позволяет работать даже в трехэтажных домах. Аппарат дорогой, но, по утверждениям владельцев, вполне соответствует этой стоимости.

Wilo Yonos PICO 25/1-6

Этот прибор оснащен электронным блоком управления. Напор — до 6 м, производительность — 3,7 м3/ч. Это не слишком много, но для двухэтажного дома среднего размера вполне подойдет. Имеется функция автоматического удаления воздуха, весьма полезная в частных отопительных системах. Дополнительный плюс — удобный способ подключения питания. Используется герметизированная колодка, которая просто защелкивается в гнезде.

Как правильно выбрать низковольтный водяной насос

Для того чтобы приобрести низковольтный водяной насос, который будет полностью отвечать предъявляемым к такому устройству требованиям, перед его выбором необходимо получить ответы на целый ряд представленных ниже вопросов.

1. Для перекачивания воды из каких источников будет использоваться такое оборудование, какова температура жидкой среды и степень ее загрязненности?
2. Какой напор и какую производительность должна обеспечивать выбираемая помпа?
3. Есть ли необходимость оснащения оборудования автоматическими элементами защиты?
4. К каким источникам электропитания будет подключаться выбираемый низковольтный насос?

Чтобы сэкономить на приобретении серийной модели, многие принимаются за изготовление насоса на 12 вольт для воды своими руками. Одним из распространенных вариантов самостоятельного создания такого устройства является переделка насоса, которым оснащаются омыватели автомобильных стекол. В интернете можно найти несколько других вариантов изготовления низковольтного насоса своими руками с использованием простейших и недорогих комплектующих.

Чтобы сделать небольшой погружной насос из автомобильного омывателя, нужно подвести питающие провода прямо к контактам электродвигателя и тщательно загерметизировать крышку

О малой потребляемой мощности насоса

В сравнении с характеристиками циркуляционных насосов на асинхронной тяге, 22 ватта — это очень мало. Но дело в том, что массивный вал массивного ротора, а значит «серьезные» подшипники и сальники пожирают очень много механической энергии. В этом же DC brushless motor масса ротора мизерная, а сальников нет вообще, отсутствуют отверстия для вала. Насос вращает бесконтактный магнитный привод.

Вторая причина экономии электроэнергии (т.е. потребляемой мощности) — это отсутствие потерь на трение щетки-коллектор, вообще отсутсвуют щетки и коллектор электродвигателя.

Всё вместе и дает достаточную для циркуляции воды механическоу энергию всего 22 ваттами электричества.

Но главный выигрыш циркуляции воды отопления 12 вольтами — это безопасность раздуть локальную (домашнюю) отопительную систему закипанием воды. Кто уже попользовался циркуляционными насосами от электросети 120-220-230 вольт, те знают, что мгновенно перекрыть тепловой поток от нагревателя-теплообменника (даже электрического!) невозможно, начнет выделяться пар, аки в Фукусиме-1. В лучшем случае образуются воздушные пробки (в совсем хорошем — воздушные пробки выйдут сами, без спускания. -) :-(, в худшем — раздует пластинчатые радиаторы, соединения потеряют герметичность, и вообще — паровой взрыв котла. Поэтому при пропадании напряжения — блэкауте — циркуляционный насос должен работать еще какое-то время.

В самотёчных системах отопления (по-научному — гравитационном отоплении ) отмену центральной электроэнергии еще можно пережить на инерции воды, но дровяная печь, печь на жидком топливе, газе (газовый котёл), электрокотёл превращаются в жизнь около динамита, обложенном поражающими элементами (россияне знают по СМИ про гвозди, болты и гайки).

То есть, классическая водяная система отопления с циркуляционным насовом обязана иметь источник бесперебойного питания переменного тока, который стоит вместе с аккумуляторами достаточной ёмкости 75 ампер-часов (по 12 вольтам!)

Предназначение циркуляционного насоса

Проблема с подачей электроэнергии актуальна для домов, находящихся в сельской местности. Обильные снегопады приводят к авариям на электрических подстанциях, а устранение таких ситуаций происходит не так быстро. Ввиду таких обстоятельств в первую очередь страдают жильцы частных построек. Во избежание подобных ситуаций многие владельцы индивидуальных домов стараются обеспечить себя автономным оборудованием. Однако для запуска системы отопления требуется много энергии, а установка мощной системы для выработки электричества стоит дорого.

Наиболее оптимальным и дешевым вариантом для сохранения бесперебойной работы отопительной системы является установка маломощных циркуляционных насосов, работающих от автомобильного аккумулятора или солнечной батареи.

Такой прибор может устанавливаться также для экономии электроэнергии, поскольку имеет низкое энергопотребление для подогрева воды в трубах отопления. Кроме того, насосы устанавливаются для равномерного распределения тепла в двухэтажных частных домах.

Расчет циркуляционного насоса

Простой расчет циркуляционного насоса для системы отопления дома приведен далее. Необходимо в первую очередь рассчитать его производительность. Единица измерения — кг/ч. Значит, от производительности напрямую зависит объем теплоносителя, который пройдет по системе к радиаторам отопления за час и, следовательно, количество тепла, перенесенное от котла к батареям. На вопрос — как рассчитать циркуляционный насос для отопления дома, отвечает применяемая формула V=(SхQ)/(Сх(T1 — T2), где:

• Q — потребление тепла (Вт/м. кв);
• S — площадь помещения в (м. кв);
• V — производительность насоса в кг/ч;
• С — удельная теплоемкость жидкости. Для воды его величина — 1,16.

Т1 и Т2 — температуры на выходе/входе. Стандарт — 20 градусов, а если организована система отопления пола, то эта величина составляет 5-10 градусов Цельсия.

Согласно стандартам для индивидуального дома величина Q составляет 100 Вт/кв. Метр.

Согласно вышеприведенной формуле результат получается в кг/час, а т. к. производители насосов используют величины в м.куб/час, то перерасчет произвести несложно, нужно полученный результат разделить на плотность теплоносителя. Для воды плотность при 80 градусах Цельсия равна 971,8 кг/м. куб.

Установленный насос для циркуляции воды в системе отопления требует расчета весьма важного показателя — напора. Потому, что при низком напоре система будет неэффективна

Вычисления начинают с измерения длины труб, их диаметра и подсчитывается количество и вид арматуры.

Для расчета применена формула H=(RхL+Z)/pхV, где:

1. R — сопротивление (Па/м.) ровного участка трубы;
2. L — общая длина труб системы (м);
3. Z — суммарное сопротивление (Па) фитингов и арматуры;
4. P — плотность теплоносителя (кг/метр. куб.);
5. V — скорость движения теплоносителя (м/с).

Расчеты по приведенным выше формулам требуют определенного навыка и знаний. В помощь потребителям появилось множество программ, которые позволяют в режиме онлайн подобрать подходящий насос. Поэтому задача — как рассчитать циркуляционный насос для системы отопления может легко решиться с помощью, например, программы Wilo-Select Online (программа выбора насосов онлайн).

Возможности этой полезной программы:

• данные об изделиях обновляются раз в сутки;
• программа определяет гидравлические параметры систем и насосов;
• программа рассчитывает расходы в течение всего срока службы;
• формат документов — Acrobat PDF.

Эта программа прекрасный помощник для расчета параметров циркуляционного насоса Wilo.

Что следует учитывать при выборе

Для того чтобы 12-вольтовый циркуляционный насос для отопления демонстрировал высокую эффективность в процессе эксплуатации, выбор такого устройства должен быть основан на параметрах отопительной системы. Следует также иметь в виду, что 12-вольтовая циркуляционная помпа может быть установлена не в любую систему отопления.

• расход воды, по которому определяют производительность выбираемого электронасоса;
• значение напора воды, при котором теплоноситель сможет пройти по всему отопительному контуру;
• разница между температурами теплоносителя на выходе из котла и на его входе.

Вышеперечисленные параметры отопительной системы перед выбором циркуляционного насоса необходимо рассчитать, для чего используются несложные формулы.

Основные параметры подбора циркуляционного насоса

Расчет расходы воды в системе отопления, который обозначается буквой Q, выполняется следующим образом: мощность используемого в системе котла или газовой колонки делится на разность температур на выходе из нагревательного оборудования и на его входе. В качестве примера можно рассмотреть вариант расчета расхода воды в отопительной системе дома площадью 100 м2, высота потолков в помещениях которого составляет 2,7 м. Отопление такого дома может обеспечить котел, мощность которого составляет 12 кВт. Разница температур воды на выходе и входе в котел, как правило, составляет порядка 150. Подставив все исходные значения в формулу (Q = 12:15), определяем, что расход воды будет составлять 0,8 м3 в час (или 13,5 литров в минуту). По данному параметру уже можно подбирать циркуляционный насос с соответствующими техническими характеристиками.

Напор воды, который зависит только от гидравлического сопротивления, создаваемого элементами системы отопления, а не от этажности строения, для частных домов можно принять равным 4 м вод. ст.

Водяной насос своими руками на 12 вольт

Самодельные напорные установки используются с тех пор, как оседлые племена задумались над обеспечением поселков водой. Для этого использовались не только знания и умения мастеров, но и особенности ландшафта.

Например, если неподалеку текла быстрая бурная река, то аппарат можно было приспособить так, чтобы он работал без «использования электричества» по принципу американской речной помпы. Для этого брали железную или деревянную трубу или бочку без днищ, размерами примерно 50-55 см в ширину (диаметре) и 85-90 см в длину. Весить она должна не меньше, чем 17-18 кг.

Затем брали два шланга.

Один ровными плотными кольцами складывали вдоль стенок бочки изнутри, и наружу выпускали второй шланг диаметром примерно в 1,5 см. Струя воды из такой конструкции может достигать 20-25 метров в высоту.

Главным ограничением этой модели будет сама речушка – она должна быть не глубже, чем 30 см в месте потока, который поступает в бочку, и течение не медленнее, чем 1,5 метра в секунду. Иначе напорная установка просто не сработает.

Автомобильный 12-вольтовый автомобильный насос

Второй вариант такого насоса из электрического двигателя от омывателя автомобиля типа ВАЗ. Для сборки конструкции насоса нам понадобятся: герметик для автомобилей, трубка из силикона, кабель, паяльник и немного времени.

Снимаем корпус и крышку двигателя, отпаиваем контакты, к которым припаиваем наш провод. Затем делаем вывод провода через крышку, смазываем все маслобензостойким автомобильным герметиком, и надеваем трубку из силикона. Теперь для проверки подаем ток на 12 вольт и проверяем аппарат на готовность.

Если все сделано правильно, то напор воды должен вас удовлетворить, а просто та конструкции вдохновить на новые эксперименты и свершения.

Источники

• http://met-all.org/nasosy/nasos-dlya-vody-12-volt-vodyanaya-pompa.html
• https://nasosovnet.ru/producers/nasos-12-volt.html
• https://xn—-7sbabfc9cl.xn--p1ai/119-nasosy-12-volt
• https://shop.aquafactor.ru/category/pumps-12v/
• http://www.vgmart.ru/catalog/nasosy-12-volt
• http://www.vgmart.ru/catalog/nasosy-12-volt?page=all

Виды и характеристики

Циркуляционный насос — это устройство центробежного типа, рабочее колесо которого производит забор и выброс жидкости в заданном направлении. Как и все подобные устройства, он работает на всасывание и нагнетание с одинаковой эффективностью. Учитывая специфику использования, эти качества для него являются основными.

Существует две основные разновидности циркуляционных насосов:

С мокрым ротором

Рабочее колесо этих насосов устанавливается непосредственно на вал двигателя. Корпус насоса герметичен, а на валу ставят сальник, защищающий от протечек. Для бытовых систем такие конструкции считаются наиболее подходящими, так как не создают шума во время работы. Кроме того, насосы с мокрым ротором способны самостоятельно удалять воздушные пробки, а жидкость обеспечивает смазку и охлаждение электродвигателя;

С сухим ротором

Насос и двигатель представляют собой два отдельных узла, соединенных при помощи муфты или фланца. Такие конструкции предназначены для работы в крупных отопительных системах, так как могут перекачивать большие объемы жидкостей. Основным недостатком сухих насосов является высокий уровень шума во время работы, что недопустимо в домашних условиях.

Насосы: 1-С мокрым ротором 2-С сухим ротором

Основные технические характеристики циркуляционных насосов:

• Производительность. Это величина, показывающая количество теплоносителя, перекачиваемого насосом в единицу времени. Определяет способность установки обеспечить заданную скорость движения жидкости для имеющегося объема системы;
• Напор. Часто их путают, но это ошибочный подход. Напор показывает, на какую высоту способен данный насос поднять столб жидкости. Для отопительных систем домов в несколько этажей такой показатель очень важен, так как гидравлическое сопротивление в контурах высоко и его надо преодолеть;
• Мощность двигателя. Этот показатель важен потому, что недостаточная мощность не позволит насосу выполнять свои задачи, а избыточная заставит трубы сильно шуметь;
• Максимальная температура. Поскольку речь идет об отопительной системе, теплоноситель горячий. Если насос не способен работать в таких условиях, его заклинит, появятся протечки и другие проблемы. Необходимо учитывать, что при вращении детали устройства нагреваются, и дополнительный подъем температуры для них иногда становится чрезмерной нагрузкой.
• Присоединительные размеры. монтаж насоса несложен, но для него нужны соответствующие элементы. Их следует подбирать сразу после покупки насоса, чтобы не оказаться в сложном положении во время монтажа;
• Производитель. Этот фактор не настолько заметно влияет на работу системы, но продукция известных и надежных фирм значительно долговечнее и не создает таких проблем, как изделия малоизвестных компаний.

Рекомендуется при покупке внимательно изучить технические характеристики насоса и сравнить их с условиями работы в имеющемся контуре. Следует выбирать устройства, способные выдерживать температуру 110°.

Конструктивные особенности и преимущества

12-вольтовый циркуляционный насос для отопления при сравнении с устройствами, работающими от сети электроснабжения с напряжением 220 вольт, отличается рядом конструктивных и технических особенностей.

1. В такой гидромашине отсутствуют сальники и есть привод, оснащенный постоянными магнитами. За счет использования магнитного привода циркуляционный насос на 12 вольт обладает достаточно низким энергопотреблением.
2. Все элементы внутренней конструкции такого оборудования помещаются в абсолютно герметичный корпус, изготавливаемый из полимерных материалов.
3. Благодаря отсутствию в конструкции приводного электродвигателя 12-вольтового циркуляционного насоса щеток работает такое устройство совершенно бесшумно.
4. Циркуляционные насосы для отопления 12 вольт способны без ущерба для своего технического состояния перекачивать воду, температура которой доходит до 120°.
5. При условии соблюдения правил эксплуатации средний срок службы таких гидромашин составляет 100 000 часов в режиме непрерывного функционирования.
6. Блок, который управляет работой такого насоса, встроен в его корпус, благодаря чему облегчается техобслуживание оборудования.

Бесщеточный циркуляционный насос постоянного тока для систем отопления или горячего водоснабжения

Наряду с вышеперечисленными достоинствами, насос циркуляционный 12 вольт отличается еще целым рядом положительных характеристик, на которых стоит остановиться подробнее.

Надежность

Крыльчатка большинства моделей циркуляционных насосов для отопления, работающих от напряжения двенадцать вольт, изготавливается по запатентованной технологии, предполагающей ее фиксацию на шаре из высокопрочной керамики. Благодаря этой уникальной конструкции движущиеся элементы насоса отличаются высокой устойчивостью к истиранию. Таким образом, в гидравлическую часть 12-вольтового насоса практически не попадают продукты износа элементов его внутренней конструкции, что способствует значительному повышению надежности оборудования и увеличению длительности срока его службы.

Циркуляционный насос на 12 Вольт с регулировкой скорости вращения

Безопасность эксплуатации

Для защиты циркуляционного электронасоса на 12 вольт от перегрева в нем предусмотрены элементы, которые автоматически отключают устройство при возникновении нештатной ситуации. Кроме того, такие насосы оснащаются автоматическими элементами, предотвращающими работу на холостом ходу (без воды).

Предусмотрены в конструкции циркуляционного насоса на 12 вольт для отопления и температурные датчики, автоматически прекращающие работу устройства в том случае, если температура нагрева теплоносителя повышается до критической отметки, и включающие электронасос при ее понижении до допустимого уровня.

Энергонезависимость

Электропитание циркуляционного насоса данного типа может осуществляться как от центральной электросети, так и от отдельного аккумулятора. Чтобы не оказаться в ситуации, когда при одновременном использовании обоих источников электропитания оборудование выйдет из строя, следует обеспечить своевременное отключение одного из таких источников.

Схема подключения низковольтного насоса через автомобильный аккумулятор

Удобство управления

За запуск 12-вольтового циркуляционного насоса в наиболее щадящем режиме отвечает специальный модуль, снижающий значение пускового тока. Мягкий старт насоса благодаря наличию такого модуля может осуществляться даже при минимальных значениях подаваемого на электродвигатель напряжения.

1 Специфика использования низковольтных насосов

Общей особенностью для всех напорных аппаратов этого типа является легкость транспортировки, удобство и простота использования. Установка тоже не требует больших знаний и навыков. В изначальной комплектации низковольтных насосов всегда стоит:

• фильтр с диаметром пропускаемых частиц меньше, чем 0.5 мм;
• соединительные штуцеры;
• вал из нержавейки;
• ротор мокрого типа;
• гидравлика из бронзы.

Основные предостережения по инструкции тоже примерно одинаковы:

Насос для воды 12 вольт

• запрещено перекачивать сквозь них легковоспламенимые жидкости вроде бензина;
• повторно-кратковременный режим работы 40 минут работы на 5 минут отдыха;
• максимально допускается до 30-ти кратковременных включений насоса в час;
• максимальная рабочая высота подъема жидкостей (всасывания) – 1,5 метра.

И для всех моделей подобного типа есть всего три основных правила:

• ставить реле теплового датчика (в изначальную комплектацию может не входить);
• ставить поплавковый предохранитель сухого хода;
• никогда не допускать работы на сухом ходу.

Средние технические характеристики:

• средняя подача жидкости от 12 до 26 литров в минуту;
• средний напор от 20 до 40 метров;
• могут работать при температурных диапазонах окружающей среды от -10°С до + 40°С;
• температуры перекачиваемых субстанций могут быть от 10 °С до 80°С;
• вес аппаратов от 1,5 до 3,1 кг;
• можно применять для сетей с пониженным напряжением;
• даже при режиме работы на максимальных оборотах (мощностях) насосы 12 вольт не шумят и не вибрируют.

к меню

Bosch 0392020034: был автомобильный, стал отопительный

Циркулярный насос Bosch 0392020034 на 12 вольт вполне бы подружился с системой отопления небольшого дома, если длина контура отопления не превышала сотни метров, мощность котла не больше 20 киловатт, а скорость потока – 0.6 кубических метров в час.

Все бы ничего, да есть существенные недостатки в автомобильной конструкции:

1. Шумит громко, поэтому котельная должна быть хорошо изолирована или вообще находится в соседнем здании. Вот тогда комфортно будет жить в доме.
2. Непрерывно работать не может, но свои 25000 часов прослужит исправно.

Если перевести на года, то выйдет неполных 5 лет. Не будете гонять его 24 часа в сутки, то и дольше прослужит.

Выйдет из строя (читайте, сгорит) – покупайте новый, так как ремонту не подлежит, но лучше купить сразу два прибора, чтобы не мучить себя поисками того, что не вернуть.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

WCP 25-80G (180 мм)

​Фото:https://beru.ru

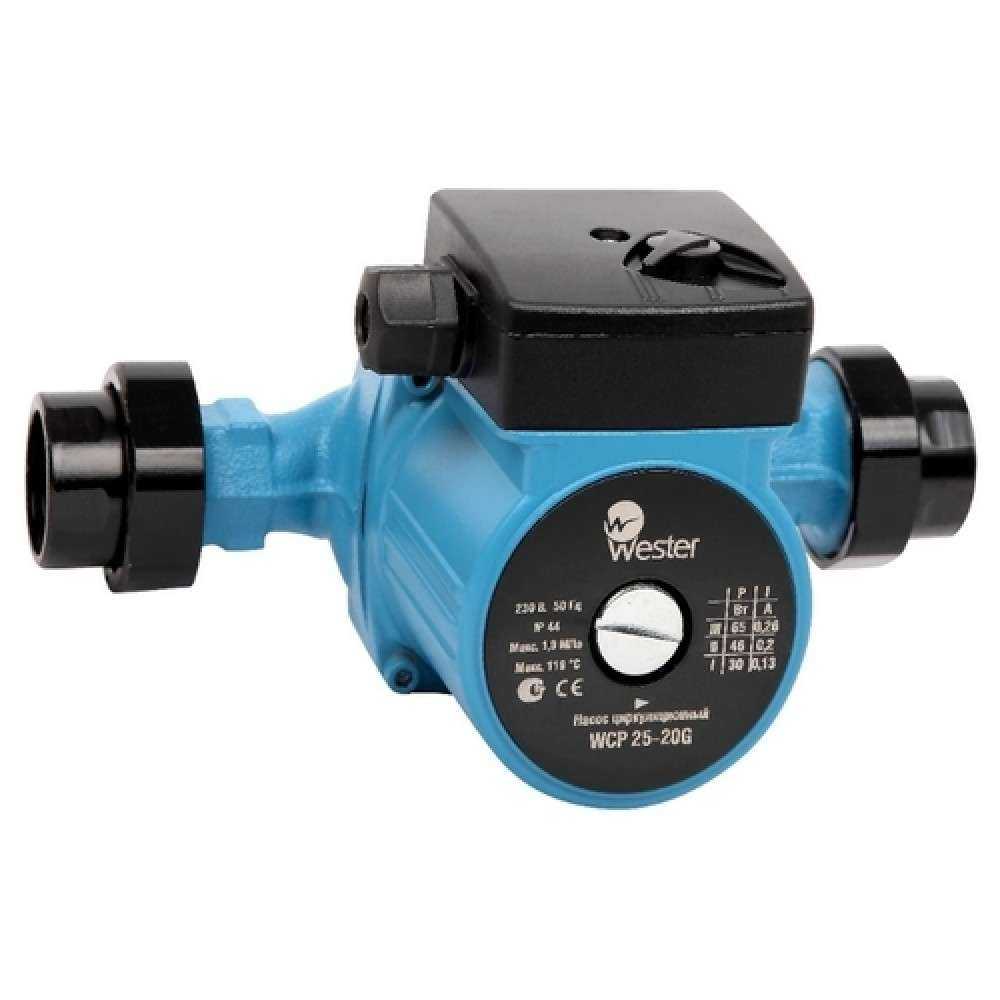

Практически ни в чем не уступает победителю рейтинга насос WCP 25-80G (180 мм). Он подходит для установки в однотрубных или двухтрубных системах отопления. Модель оснащена мощным мотором (245 Вт), который обеспечивает производительность от 0,5 до 8,5 куб. м/ч и напор от 0,5 до 8,0 м. Помпа сделана добротно, чугунный корпус и алюминиевый двигатель делают прибор долговечным. Благодаря трехпозиционному регулятору пользователи могут выбирать необходимый режим работы. К сильным сторонам насоса можно отнести компактность, что упрощает его монтаж.

Циркуляционный насос Wester WCP 25-80G (180 мм) (245 Вт)

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

• производительность – 2900 л/ч;
• потребляемая мощность – 45 Вт;

Достоинства:

• высокая производительность;
• доступная цена;
• надёжность;
• хороший напор.

Недостатки:

• дороже аналогичных устройств отечественного производства;
• модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

• производительность – 50 л/мин.;
• потребляемая мощность – 72 Вт;

Достоинства:

• низкий уровень шума;
• простота монтажа и эксплуатации;
• длительный срок эксплуатации;
• доступная стоимость;
• экономичность;
• компактность.

Главный недостаток

несоответствие заявленных производителем характеристики фактическим.

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

• производительность – 170 л/мин.;
• потребляемая мощность – 245 Вт;

Достоинства:

• экономичность;
• компактность;
• малый вес;
• длительный срок службы;
• простота монтажа и обслуживания.

Недостатки:

не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

• производительность – 4,35 м.куб./час.;
• потребляемая мощность – 60 Вт;

Достоинства:

• несколько скоростей работы ротора;
• компактность;
• надёжность;
• простота установки и эксплуатации.

Недостатки:

не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

• производительность – 3 м.куб./час.;
• потребляемая мощность – 45 Вт;

Достоинства:

• низкий уровень шума при работе;
• простота монтажа и эксплуатации;
• надёжность;
• длительный срок службы.

Главный недостаток:

высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

• производительность – 3000 л./час.;
• потребляемая мощность – 72 Вт;

Достоинства:

• надёжность конструкции;
• доступная стоимость;
• простота монтажа и эксплуатации.

Главный недостаток:

короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

• производительность – 9600 л./час.;
• потребляемая мощность – 550 Вт;

Достоинства:

• большой напор;
• надёжность;
• высокий КПД.

Недостатки:

• необходимость приварки к трубопроводу ответных фланцев;
• высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:

• производительность – 58 л./мин.;
• потребляемая мощность – 90 Вт;

Достоинства:

• защита от перегрева;
• простота обслуживания и эксплуатации.

Главный недостаток:

короткий сетевой кабель.
