Газгольдер, магистральный газ или пеллеты, что дешевле

Особенности газгольдерного (сжиженного) топлива

Газгольдер (GasHolder) – это банальный резервуар для хранения газа (пропана + бутана). Туда он закачивается в сжиженном виде. Потом постепенно эта “жидкость” переходит в газообразное состояние, поднимая давление в емкости. И уже за счет высокого давления газ выдавливается из резервуара в трубы для подачи в дом.

Использование в газгольдерах пропана и бутана обусловлено наличием этих газов в достаточно больших объемах и простоте технологии их сжижения

По сути, бутан и пропан – это побочные компоненты, остающиеся после выделения метана из поднятого из недр «природного газа». Их доля в выкачанной из земли смеси нередко достигает 30%.

Плюс они же образуются при переработке попутного газа, который выходит из скважин вместе с нефтью. Их приходится либо сжигать в факелах на месторождении, либо искать способы применения в энергетике.

Газгольдеры могут быть применены для хранения различных газов. Но для автономного газоснабжения частных домов принято использовать оборудование, рассчитанное на пропан-бутановую смесь. Ее еще называют сжиженным углеводородным газом (СУГ). Заниматься сжижением метана для закачки в подобные бытовые емкости слишком дорого и невыгодно.

Смесь сжиженного пропана с бутаном (СУГ) различается на:

• зимнюю;
• летнюю.

Бутан дешевле пропана. Но он быстрее замерзает при отрицательных атмосферных температурах, поэтому в зимнюю смесь его добавляют в меньших долях. Зимой СУГ стоит дороже не из-за желания энергетиков заработать побольше, а из-за технологической необходимости увеличивать в нем процентное содержание дорогостоящего пропана.

Однако закупать сжиженный газ летом впрок не стоит. В зимний период при сильных морозах летний состав может “замерзнуть”. В лед он не превратится, а вот переходить из жидкого состояния в газообразное станет в меньших объемах.

Емкость газгольдера обычно рассчитывают так, чтобы углеводородного газа в нем хватало на полгода бесперебойной работы всего установленного в коттедже газового оборудования

Газгольдеры бывают вертикальными и горизонтальными, а также подразделяются на:

• подземные;
• надземные.

В российских климатических условиях рекомендуется монтировать только подземный вариант. При низких температурах на улице сжиженный пропан-бутан начинает менее эффективно испаряться.

Легче вырыть глубокий котлован, чтобы дно газгольдера оказалось ниже уровня промерзания грунтов на участке. Утеплять и искусственно поддерживать в емкости нужные для испарения температурные параметры, устанавливая специальные испарители, выходит дороже.

Некоторые “специалисты” утверждают, что вертикальные газгольдеры в сравнении с горизонтальными аналогами имеют более низкие показатели тепловой отдачи. Зеркало испарения внутри них гораздо меньше. И это действительно так. Меньше площадь жидкости сверху – меньше ее испаряется.

Однако в вертикальных резервуарах СУГ процесс испарения протекает с несколько более высокой скоростью, что полностью компенсирует меньший размер «зеркала». Результат в итоге получается практически одинаковым. Не зря же в Скандинавии, где климат во многом схож с российским, предпочитают монтировать газгольдерные емкости как раз в вертикальном исполнении.

Расход газа при независимой газификации

В сети интернет приведено много формул, по которой можно с самого начала выполнить расчеты расходования газа, но специалисты придерживаются мнения, что в результате выйдет среднестатистический показатель, имеющий неточности в какую-то определенную сторону.

Что действует на расход газа газгольдером?

В зависимости от условий климата определенной местности, времени года расход газа при независимой газификации может изменяться в довольно существенном диапазоне. Сначала, это устанавливается зеркалом испарения, которое появляется в газгольдере. Благодаря этому выбор этого оборудования прекраснее всего поручить профессионалам, т.к. в других случаях приемлемо применять резервуар вертикального выполнения в отличии от горизонтального и наоборот. Также такой параметр можно настраивать, предпочтение отдавая подземной установке емкости газгольдера, что предохраняет его от влияния режимов температур окружающей среды. Но в большинстве случаев рекомендуется наземная установка для оснащения большей продуктивности автономной системы газификации.

Также значимыми факторами, которые влияют на расход газа, считаются:

• качественность утепления наружных стен, фундамента и крыши дома, что определяет объем потерь тепла строения;
• роза ветров в определенной местности;
• установленый режим температур;
• площадь строения, кол-во дверей и окон;
• кол-во человек, живущих в доме;
• технические характеристики котла;
• постоянный или периодический режим проживания;
• применение добавочного и дополнительного оборудования.

На сколько хватает заправки независимой газификации?

Наша фирма выполнила свои расчеты, опираясь на функциональных наблюдениях, согласно которым на 1 м? площади при систематическом проживании в среднем за год тратится 20–30 л газа повседневно.

Другими словами одной заправки газгольдера, объем резервуара которого составляет 4800 литров хватит на 160-240 дней. В основном, хозяева заказывают следущую заправку в начале отопительного периода, т.к. летом расход значительно уменьшается.

Расход газа газгольдером в зависимости от площади дома

Снова же мы проводили наблюдения в жилых домах, где наши профессионалы выполнил работу для создания независимого газоснабжения

Поэтому нужно брать во внимание не только ключевой комплект оборудования, но и вспомогательные модули, например пол с подогревом, кол-во радиаторных точек и т.д

Отопление ‘target=»_blank»>’)

Проектирование и оформление документации

Автономные системы газоснабжения, будь то один-два пропановых баллона или подземное хранилище для сжиженного газа, подлежат обязательной регистрации в управлении газового хозяйства города.

Для получения разрешения на строительство или легализацию уже возведенного объекта автономного газоснабжения потребуется написать заявление с указанием характеристик и места его расположения и приложить документы на оборудование и домовладение:

• План участка с нанесенными коммуникациями и близлежащими объектами;
• Паспорт и технические данные о каждом элементе автономной системы газификации;
• Схемы прокладки газопроводов;
• Места расположения в помещении котла, плиты и бойлера.

Вторым этапом изготавливается проект на постройку автономного газового хранилища, на основании которого можно будет получить разрешение от МЧС и экологов. Если строить автономную систему газификации без проекта и допуска пожарных, скорее всего, объект опечатают, а владельцев оштрафуют.

Многие компании, занимающиеся возведением автономных установок газификации сжиженного газа «под ключ», нередко делают бумажную работу за хозяев. Если система газификации пропан-бутана будет устанавливаться за пределами населенных пунктов, то регистрацию проводят в упрощенном порядке, с внесением номера автономного хранилища и сертификатов на наиболее важные комплектующие.

Различные типы газгольдеров

Есть несколько видов газгольдеров. Для автономной газификации любого частного дома используют резервуары 1 категории, рассчитанные на хранение газовой смеси под давлением в 3–6 бар. Модели 2 категории работают при 30 атм. и используются на предприятиях.

Классифицируют газгольдеры по ряду признаков.

В зависимости от расположения

Наземное расположение газгольдера с утеплителем

По методу установки различают наземные и подземные хранилища.

Наземные модели размещают над землей на бетонном основании. Земляные работы минимальны, так что монтаж стоит недорого. Техосмотр резервуара тоже не вызывает затруднений. Однако такое решение подходит только для регионов с теплым климатом, так как уже при 0°С происходит конденсация влаги, что перекрывает подачу газа. В других районах конструкцию требуется теплоизолировать, что намного дороже.

Еще одно существенное затруднение – размеры. На небольшом дачном участке установить столь крупный объект очень сложно. Придется пожертвовать частью сада и двором, а это мало кого устраивает.

Подземный монтаж сложнее и дороже: нужно вырыть траншею, тем более глубокую, чем холоднее зима в регионе, залить плиту, разместить газгольдер и трубы. Но во всех остальных отношениях такой вариант выгоднее. Площадь участка остается свободной, теплоизоляция не нужна, газ при утечке выходит не в воздух, а попадает в почву, что исключает взрыв или возгорание.

По конструкции

Из вертикального газгольдера газ испаряется меньше

Различают газгольдеры с переменным и постоянным объемом. Первые используются в промышленных условиях. Здесь давление газа поддерживается механизмом, разделяющим рабочий и освободившийся объем резервуара. Газификация дома выполняется за счет установки газгольдеров с постоянным объемом.

Конструкции постоянного объема разделяют на 2 типа:

• Горизонтальные – производительность газгольдера зависит от поверхности сжиженной фазы. Чем она больше, тем больше объем паровой фазы. В горизонтальных емкостях зеркало сжиженной фазы больше, поэтому такие модели производительнее.
• Вертикальные – поверхность зеркала меньше, а значит испаряется газ медленнее. Однако вертикальная конструкция занимает меньше места.

По высоте горловины

Чтобы газгольдер работал эффективно, арматура должна размещаться практически на уровне земли. Это решает и другую проблему: опасность залития при высоких грунтовых водах.

Модели с низкой горловиной устанавливают в южный регион, где нет надобности опускать резервуар ниже уровня промерзания земли. В средних и северных широтах газгольдер монтируют на глубине 1,5 м или глубже. В таких случаях нужен резервуар с высокой горловиной.

Удлинение арматурного кожуха не решает проблему. Герметизация создает опасность взрыва, так как в этом случае пропан-бутан при утечке не впитывает в почву, а уходит в воздух.

Стоимость газгольдеров и расход топлива

На стоимость оборудования влияет размер резервуара. Чем больше газгольдер, тем он обойдется дороже. Это не значит, что газгольдеры малого объема экономически более выгодны. Маленький резервуар придется заправлять чаще. Это говорит о том, что хозяин вынужден будет оплачивать доставку топлива большее количество раз.

Если вы все еще думаете, стоит ли прибегать к такому виду обогрева жилища, следует прочесть отзывы. Расход на отопление на сжиженном газе тоже может повлиять на ваш выбор. Рассчитать объем резервуара можно, учитывая то, что на один квадратный метр помещения потребуется примерно 25 л газа в год, что зависит от теплопотерь дома и количества человек

Важно помнить, что емкость заполняется на 80-85% — следует оставить место для расширения газа и испарения

Чаще владельцы приобретают газгольдеры, объем которых варьируется от 4800 до 6400 л. Этого достаточно для нужд дома средних размеров. Влияют на цену резервуаров фирма-производитель и качество. Чешские компании выпускают газгольдеры, стоимость которых составляет 160 000 руб. Приобрести газгольдер итальянской фирмы вы сможете за 170 000 руб. Наиболее популярны российские резервуары от компании «Медведь». Их стоимость самая низкая и составляет 125 000 руб.

Цена газгольдера для частного дома будет равна 350 000 руб., если вы приобретете изделие польского производства, которое относится к премиум-классу

Важно помнить, что монтаж оборудования тоже стоит денег. Обычно эти работы обходятся в 50 000 руб. Конечная цена будет зависеть от длины газопровода, размера резервуара, наличия дополнительных линий газопровода и прочих условий

Цена газгольдера для частного дома — это еще не все, что следует учитывать. Важно вложить в смету еще и земляные работы. Они обойдутся вам примерно в 15 000 руб

Конечная цена будет зависеть от длины газопровода, размера резервуара, наличия дополнительных линий газопровода и прочих условий. Цена газгольдера для частного дома — это еще не все, что следует учитывать

Важно вложить в смету еще и земляные работы. Они обойдутся вам примерно в 15 000 руб

Расчет объема газового хранилища

Газгольдеры для загородного дома или дачи различаются по вместимости и конфигурации. Выбирают резервуар исходя из расхода газа и функциональных особенностей емкостей в горизонтальном и вертикальном исполнении.

Для отопления дома, общая площадь которого достигает 200 м2, необходимо от 4 000 литров сжиженного газа на отопительный сезон. При этом:

• Горизонтальный газгольдер для дачи или коттеджа должен иметь запас по объему в 15–20% от расчетного минимума расхода газа. Это связано с тем, что при опустошении бака на 2/3 производительность газа резко упадет и потребуется заправка емкости топливом.
• Вертикальное хранилище подбирается с запасом около 10%, поскольку конструкция бака способствует поддержанию стабильного давления газа практически вплоть до полного опустошения.

Чтобы отопительная система работала эффективно, а хранилище не требовалось заправлять чаще одного раза в полгода-год, необходимо правильно подобрать объем бака, учитывая расход газа. Автономное газоснабжение требует профессионального расчета исходя из теплопотребления всех помещений дома, расхода газа различным оборудованием помимо котельного агрегата, которое устанавливают в домике. В их число входит газовая плита для приготовления пищи, бойлер прямого нагрева, который может использоваться в теплое время года при отключенном котле для приготовления горячей воды – это помогает оптимизировать расход газа.

Схема установки подземного газгольдера

Обслуживание газгольдера

Основной мерой в обслуживании газохранилища является периодическая заправка топливом. Как правило, используются смеси бутана и пропана, процентное соотношение которых варьируется в зависимости от местных климатических условий. Заправка выполняется, когда содержание газа в емкости опускается до уровня порядка 25%. Непосредственно наполнение осуществляют специальные службы с газовозами и шлангами подачи топлива, которые погружаются в горловину газгольдера. Отзывы владельцев часто критикуют непрофессионализм газоснабжающих компаний, предоставляющих подобные услуги

Поэтому, чтобы не просчитаться в выборе службы для заправки газгольдера, следует обращать внимание на следующие моменты:

• Наличие накладной с описанием состава и качества предоставленной смеси.
• Использование специализированных газовых счетчиков и уровнемеров для снятия показаний объема топлива.
• Размер автопарка. Крупные компании всегда имеют в распоряжении 4-5 газовозов для покрытия нужд потребителей в периоды сезонного ажиотажа.
• Наличие шлангов нужной длины. Заранее следует оценить, на какое расстояние в условиях конкретного участка автоцистерна сможет направить шланг (в среднем от 20 до 50 м).

Виды газгольдеров

Такие устройства используют уже несколько десятилетий. Раньше они отличались большими размерами и цилиндрическими формами, регулировались по высоте и использовались для снабжения газом целых городских районов. Данный тип систем называется газгольдерами переменного объема, в ряде городов такие установки до сих пор сохранились.

Что представляет собой газгольдер для загородного дома сегодня? Варианты резервуаров используются для обеспечения газом частных объектов, дач, коттеджей, отличаются компактными формами.

Наземный

Их установка выполняется на поверхности земли. Такой газгольдер выгоден тем, что его легче обслуживать и проще выявлять следы коррозии и иные повреждения. Не стоит забывать, что в случае такой установки в зимнее время воздушно-газовая смесь резко теряет способность к испарению, да и вариант подразумевает дополнительные мер, направленные на обеспечение безопасности.

Наземный газгольдер для частного дома

Главное условие, о котором необходимо позаботиться в первую очередь – на емкость не должны попадать лучи солнца. Хоть корпус газгольдера и способен выдерживать высокие температурные режимы, но для дополнительной безопасности монтировать его рекомендуется в тени.

Для экономии места на территории, наземные газгольдеры выбирают вертикального типа с небольшим объемом, соединяя их в общую сеть.

Подземный

С первого взгляда монтаж такого газгольдера повлечет за собой дополнительные финансовые расходы, связанные с работой специальной землеройной техники. Но подземный вариант размещения обеспечит установке защищенность от холодного воздуха, дополнительную степень безопасности и постоянное давление газа на одинаковом уровне.

Чтобы защитить резервуар от промерзания и повреждений механического характера, подземные емкости вкапывают на уровень не менее 0.6 м. В отношении объемов газгольдеров, на загородном участке легко можно разместить емкость вместимостью от 2 500 до 10 000 литров, не портя при этом внешний вид ландшафта. Резервуар вкапывается в землю таким образом, что над поверхностью остается лишь горловина, к которой подключается узел для выполнения заправки. Газ в дом подается по трубам.

Вертикальные

Внешне они напоминают большие бидоны, занимают на участке не много места. Но если планируется большое потребление газа, то резервуар обеспечивается испарителем, помогающим создавать необходимое давление газа. Данная мера увеличивает общую стоимость оборудования, повышает эксплуатационные затраты.

Вертикальные газгольдеры

Варианты вертикальных установок выгодны, если потребление газа запланировано для приготовления пищи и подогрева воды в летний период, когда расход такого топлива для подобных целей минимален.

Следует также учесть, что вертикальные емкости в большинстве случаев предназначены для подземного монтажа, так что стоимость работ по их установке автоматически возрастает.

Горизонтальные

Горизонтальные газгольдеры выбирают чаще Наиболее распространенный вариант газгольдеров с большой площадью испарения «жидкой фазы». В такой емкости всегда имеется необходимое количество газо-воздушной смеси, способной создавать необходимое давление при повышенном потреблении. Для обеспечения необходимого испарения хватает естественных условий, дополнительные приспособления не требуются, что влечет за собой экономию денежных средств. Горизонтальные установки могут создавать нужный уровень давления даже во время сильных морозов. Есть только один существенный недостаток – под установку потребуется много свободного места.

Мобильный

В случае, если вы планируете пользоваться загородным домом не круглый год, либо нет достаточного пространства ля размещения стационарного газгольдера, рекомендуется использовать мобильную версию. С ее помощью вы обеспечите газом загородный дом в летний сезон, а на зиму перевезете установку в другое место. Под монтаж оборудования специальная техника не потребуется, свободное пространство участка будет занято временно. Стоимость таких газгольдеров довольно приемлема, потому что объем их составляет всего пять – шесть сотен литров.

Мобильный газгольдер для частного дома

Монтаж оборудования: главные правила

Устанавливать газгольдер имеют право только специализированные газовые компании, имеющие лицензию на работы по монтажу такого оборудования. Они руководствуются правилами СНиП 42-01- 2002 в последней редакции и производят монтаж под ключ.

Подготовительные мероприятия

Перед установкой резервуара нужно определить место, где будет располагаться оборудование. Для этого лучше воспользоваться планом участка с указанием проложенных коммуникаций.

Этапы выполнения работ

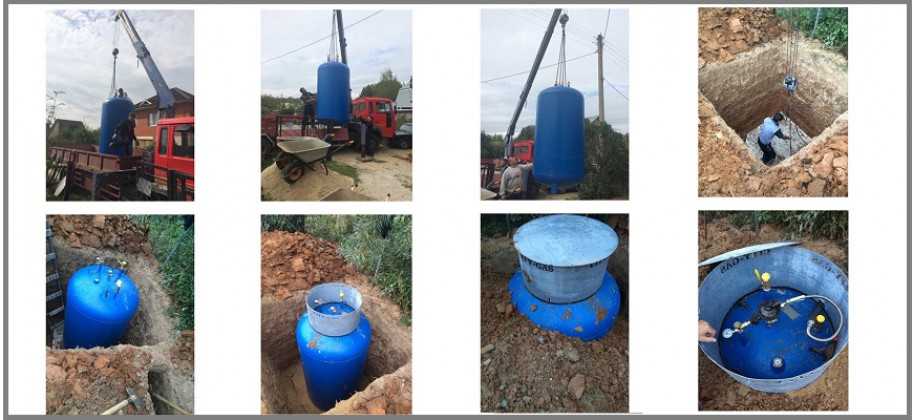

Установка подземного газгольдера производится в несколько этапов:

1. Земляные работы. Разработка грунта производится на 0,5 м больше размеров резервуара, с учетом расположения емкости ниже 60 см от уровня земли. На дне котлована устраивают песчаную подушку.
2. От котлована под наклоном 5° к уровню земли выкапывают траншеи для отводящего трубопровода.
3. На песчаную подушку котлована укладывают бетонную плиту. Она должна учитывать расположение «лап». Каждая модель резервуара предполагает различное размещение опор.
4. На бетонную плиту аккуратно опускают. Его «лапы» прикручивают винтами к крепежным элементам фундамента.
5. Хранилище располагают строго горизонтально, во избежание ошибок уровнемера. Для соблюдения правильного положения дополнительно резервуар может закрепляться стропами.
6. Прокладывают трубопровод, соединяющий с котельной.
7. Подземный бак и траншеи засыпают песком и землей, оставляя горловину выступающей на 20-30 см над уровнем земли.

Зачем нужно оборудовать автономное газоснабжение?

Основной причиной установки оборудования независимого газоснабжения считают невозможность подключения к центральной магистрали. Дом, земельный участок может быть расположен далеко от газопровода, тогда прокладка труб к центральному источнику будет экономически не оправдана.

Индивидуальному застройщику и пользователю будет легче контролировать газопотери и лишние расходы, если газоснабжение в его доме не будет зависеть от общей сети.

При использовании голубого топлива в качестве источника энергии для отопления можно добиться экономии. Включая подачу газа только при необходимости и самостоятельно регулируя температуру воздуха в помещении.

Как правильно выполнить монтаж газгольдера на участке?

До того как будет произведена установка газгольдера, необходимо подготовить площадку. Независимо от того, каким способом будет производиться монтаж, заливается бетонная плита, которая и будет выполнять роль фундамента для резервуара. Для увеличения прочностных характеристик используется армирование.

Для этих целей можно использовать заводскую бетонную плиту, но обязательно полнотелую, при этом толщина ее должна составлять минимум 15–20 см. Если плита заливается, то установку емкости можно производить после полного набора прочности бетоном, а это не раньше чем через 4 недели.

После установки резервуара требуется выполнить прокладку коммуникаций, по которым газ будет доставляться в дом к газопотребляющему оборудованию.

Для этого используются трубы полиэтиленовые ПЭ 100. При этом для монтажа используются только несъемные соединения, которые устанавливаются с использованием стыковой или электромуфтовой сварки.

При прокладке газопровода на участке важно соблюдать определенные правила и нормы:

• глубина заложения – не менее 1,5 м;
• при работе на неровных участках допускается уклон по 1 см на каждый метр длины трубопровода;
• если пересечения коммуникаций дома и газовой трубы не избежать, то между ними должно быть расстояние не менее 2 м по высоте;
• между домом и трубопроводом, проложенным рядом, должна соблюдаться дистанция в 2 м;
• все металлические элементы, укладываемые под землю, обязательно должны иметь антикоррозийную защиту;
• нельзя забывать об установке конденсатосборника.

И напоследок: вся разводка дома начинается с цокольного уровня или подвала, поэтому ввод выполняется именно в этом месте, при этом последний должен быть исключительно заводского производства и иметь соответствующую сертификацию.

Цокольный ввод – специальная конструкция из крана, стальной трубы и сифонного компенсатора, отвечающего за стабильность конструкции вследствие воздействия на дом сил пучения, деформации, усадки и других явлений.

Благодаря способности сифона компенсировать негативное воздействие за счет изгибания, растягивания, сжимания сохраняется возможность обеспечить герметичность ввода в дом и, соответственно, избежать утечки газа.

Электрические накопительные водонагреватели (бойлеры). — здесь больше полезной информации.

Рейтинг газгольдеров для частного дома

На основании опубликованных в интернете отзывов, был составлен приведенный ниже рейтинг наиболее популярных моделей газгольдеров.

Первое место. VPS

Чешский горизонтальный газгольдер выпускается в трех вариантах объемом от 2700 до 10000 л и может обеспечить обогрев площади от 50 до 550 м2 и эффективную работу отопительного котла мощностью от 25 до 85 кВт. Рабочий диапазон температур от -40 до +40С. Защиту от коррозии обеспечивает специально разработанное эпоксидное покрытие «Ilaepox».

Второе место. Tosto Serbatoi

Емкости изготавливаются из специального пластика, который выдерживает нагрузку до 1000 кг на м². Это обеспечивает надежную защиту от коррозии даже во влажных грунтах. Для усиления конструкции используются специальные обечайки. В комплектность поставки входит предохранительное оборудование, запорная арматура и двухфазные клапаны отбора газа.

Третье место. CityGas

Основным отличием газгольдеров болгарского производителя является цельный цилиндрический корпус, имеющий в три сварных шва. Наружная поверхность обработана полимерным эпоксидным составом. Благодаря этому покрытию срок службы цистерны составит не менее 30 лет. В клапанах отбора размещены дополнительные датчики контроля избытка жидкости, что повышает безопасность в процессе эксплуатации. Рабочий диапазон температур от -40 до +40С. Минимальный объем цистерны 2700 л.

Четвертое место. Deltagaz

Объем цистерны может составлять 2.7 до 100 м³. Весь модельный ряд оснащен мощными ножками, с уже готовыми отверстиями для крепления. Компактные проушины не ухудшают эстетические характеристики газгольдера. Модель заняла достойное место в рейтинге благодаря оригинальной конструкции, предусматривающей установку запорной арматуры не только с краю, но и посередине емкости.

Пятое место. Медведь

Модельный ряд газгольдеров «Медведь» включает в себя цистерны объемом от 2200 до 14200 л. Резервуар изготавливается из листовой стали толщиной 10 мм. Расчетное значение заправок 1000 циклов. Все хранилища рассчитаны на подземную установку. Дополнительную прочность обеспечивают обечайки, расположенные по всей длине корпуса. Главными преимуществами изделия можно считать доступную стоимость и длительный срок службы (не менее 35 лет).

Использование газгольдеров позволяет создать эффективную автономную систему подачи газа. Это позволяет владельцам частных домов обеспечить бесперебойную работу систем отопления и горячего водоснабжения независимо от коммунальных служб. Недостатком таких систем является их высокая стоимость.
