Газовая колонка на сжиженном (баллонном) газе

Критерии выбора

Чтобы сделать правильный выбор модели, надо изучить параметры прибора и учесть важные нюансы монтажа:

• Сначала определяются с местом, где будет установлен водонагреватель. По расположению в комнате легче определиться с габаритами прибора, а также рассчитать расходы на покупку дополнительных материалов для монтажа, таких как трубы для вытяжки и воды.
• Мощность горелки – это первый параметр, требующий внимания при выборе колонки. Для бытового использования подойдут модели со средним показателем, способные обеспечить горячей водой 1–2 точки. Если разбор осуществляется одновременно с 3–4 точек, потребуется прибор с горелкой большей мощности.
• Производительность газового водонагревателя определяют расходом горячей воды. Оптимальный показатель находится в пределах 10–11 л/мин.
• Автоматика водонагревателя имеет порог максимального и минимального давления воды в водопроводе. Если эти значения не совпадают, колонка просто не включится.
• Большинство водонагревателей рассчитаны на подключение к централизованной магистрали, но существуют колонки, работающие от баллонного сжиженного газа.
• Выбирают колонку не из-за популярности производителя, а по наличию запчастей и их стоимости. Не существует такого водонагревателя, который постоянно будет работать без ремонта.

Как перевести котел отопления на сжиженный газ

Основная разница между природным и сжиженным газом, заключается в том, что первый подается и сжигается при более высоком давлении. Автоматика обычного оборудования, настроена под показатели, равные 6-12 атм. При понижении показателей, срабатывает датчик давления, отключающий горелку.

Работа котла отопления на пропан-бутановой смеси, требует изменения конфигурации и параметров:

1. Необходимо изменить скорость подачи газовоздушной смеси.
2. Потребуется установить комплект жиклеров для сжиженного газа.
3. Настроить автоматику под другие рабочие параметры.

Современные одноконтурные и двухконтурные отопительные котлы, предназначены для работы на сжиженном и магистральном газе. Переоборудование требует замены форсунок и переключения котла в другой режим.

Технические условия, для использования сжиженного газа в индивидуальных котлах, не предназначенных для данного типа топлива, существенно отличаются. Помимо замены жиклеров, потребуется сложная перенастройка автоматики и регулирующей арматуры.

Правильно отрегулировать подачу газа в котел при переходе на сжиженный газ, установить минимальный предел давления и выполнить другие работы самостоятельно, без наличия специальных навыков, сложно. Согласно действующим нормам, все работы должны выполнять, исключительно лицензированные специалисты.

В технической документации отопительного оборудования, указывается минимальное давление, при котором горелка продолжает работать. Чем ниже данный показатель, тем больше пропан-бутановой смеси, будет возможно использовать из заправленной топливной емкости. Обычно, в емкости остается от 15-30% от общего объема.

Форсунки для котла под сжиженный газ

В разделе, как перевести котел отопления на расход газового котла на сжиженном газе, было упомянуто о необходимости замены жиклеров или форсунок. Переоборудование требуется по нескольким причинам:

• Отличие форсунок для сжиженного и магистрального газа заключается в разных диаметрах выпускного отверстия. Как правило, жиклеры для пропан-бутановой смеси уже.

• После установки комплекта форсунок для перевода котла отопления с природного газа на сжиженный газ, несколько увеличивается давление в системе.
• Уменьшенный диаметр жиклера, приводит к снижению скорости подачи газовоздушной пропан-бутановой смеси. Для нормальной работы 10 кВт агрегата требуется, чтобы напор составлял не более 0,86 кг/час.

Форсунки или жиклеры продают комплектами. Некоторые производители, в базовой комплектации прилагают всю необходимую для переоборудования арматуру. В других случаях, комплект придется приобретать отдельно.

Какой расход сжиженного газа у котла

Объем потребления сжиженного газа в газовых котлах отопления, указан в технической документации, предоставляемой производителем. У всех моделей он разный и зависит от нескольких факторов:

1. Производительность.
2. Тип горелочного устройства.
3. Настройка оборудования.

На технические характеристики потребления сжиженного газа, также влияет то, насколько выбранная модель приспособлена для данного типа топлива. В среднем, для 10-15 кВт агрегата, потребуется 2 в неделю и в месяц, 9 баллонов.

Каким газом выгоднее топить – природным или сжиженным

Сравнительный расход природного и сжиженного газа, при эксплуатации отопительного котла, показывает, что выгоднее отапливать дом при подключении котельного оборудования к магистрали. Отапливать пропан-бутановой смесью, стоит исключительно в следующих случаях:

• Изменения в конструкции и перенастройка котла при использовании сжиженного газа, носят временный характер. От начала регистрации и заказа проекта для установки отопительного оборудования, подключенного к магистральному газопроводу, может пройти около полугода.В течение этого периода, отапливать помещение электрическим или твердотопливным отопительным оборудованием, специально купленным для этой цели, экономически нецелесообразно. Стоимость перевода обычного котла на сжиженный газ, колеблется от 500-1000 руб.
• Подключение газгольдера – в данном случае, стоимость использования смеси выгодней, чем отопление дровами, электричеством или соляркой. Единственным условием является то, что настраивать давление сжиженного газа, регулировать работу автоматики, доложен квалифицированный специалист. Неправильные настройки приводят к увеличению расхода, приблизительно на 15%.

Экономическая составляющая, безопасность эксплуатации, возможность обратного перехода на природный газ – все эти факторы, делают целесообразным использование котлов, работающих на сжиженном газе.

Газовые колонки, их разновидности и выбор

Выбрать газовую колонку для квартиры или частного дома бывает затруднительно – сказывается разнообразие моделей, часто не отличающихся друг от друга или имеющих незначительные отличия. Смущают потребителей и не всегда совпадающие между собой мнения продавцов. Одни из них хвалят одни модели, другие нахваливают продукцию конкурентов. В результате покупатели, не в силах остановить свой выбор, начинают изучать отзывы о газовых колонках.

Отзывы специалистов бывают полезнее, чем какая-либо другая информация, ведь их дают те, кто уже сталкивался с теми или иными моделями. Давайте посмотрим, какими свойствами должна обладать гипотетическая самая надежная газовая колонка:

• Отсутствие поломок на протяжении всего срока службы;
• Качественный теплообменник;
• Отсутствие протечек;
• Четкая работа электрического поджига;
• Минимальная необходимость в обслуживании;
• Стабильная работа при колебаниях давления воды и газа.

Некоторые газовые колонки отличаются продолжительным сроком службы, а другие начинают капризничать уже с первого дня эксплуатации.

Иногда случается так, что приборы от ведущих брендов ломаются чуть ли не каждый день, в то время как дешевые китайские газовые колонки (например, некоторые модели Vektor) работают как хорошие швейцарские часы.

Давайте рассмотрим основные виды газовых колонок:

• Отечественные и зарубежные – потребители стремятся выбрать импортные модели, часто игнорируя образцы российского производства;
• С электроподжигом, пьезоэлектрическим поджигом и с гидродинамическим поджигом;
• С модуляцией пламени или простым механическим управлением – первые отличаются поддержанием стабильной температуры;
• С открытой и закрытой камерами сгорания;
• По производительности – в продаже представлены газовые колонки, дающие от 5 до 25 литров горячей воды в минуту.

Разрабатывая газовые колонки, производители применяют различные технологические решения, что отражается на надежности конструкции. И здесь наблюдается одно небольшое правило – чем дороже прибор, тем он лучше

Из правила бывают исключения, поэтому опираться на него стоит с осторожностью

Давайте посмотрим, как правильно подобрать газовую колонку для квартиры или домовладения, на что лучше обратить свое внимание. Данная информация будет представлена в контексте отзывов, поступивших от специалистов и покупателей

В обзоре будут фигурировать модели 2016 и 2017 годов выпуска, а также образцы, выпущенные несколькими годами раньше, но реализуемые до сих пор.

Подключение оборудования к баллону

Перед тем, как самостоятельно начать подключать технику, убедитесь, что модель действительно подходит.

Другие марки допустимой техники: , (практически все последние модели). В инструкции к колонкам «Бош» указано, что 50-литрового баллона хватит на 10 часов стабильной работы при мощности в 25 кВт. Комплект перенастройки для колонок Bosch приобретается в авторизованном сервисном центре.

Если необходимо провести работы по переналадке техники, замену сопел коллектора и оценку герметичности стыков, их нужно делать строго по правилам. Сопла должны быть меньшего диаметра: как и в газовых плитах, давление, выдаваемое редукторами сжиженного газа, в 2–3 раза выше, чем при подаче природного газа по трубам. При этом теплотворная способность жидкого топлива в 1,5 сильнее, чем у природного газа.

На оборудовании нужно поставить дату переделки — число, месяц и год. Также указывается вид газа, подходящий для использования.

Схема подключения баллона к ГК требует от него наличия редуктора со стабилизацией давления 300 мм вод. ст. и минимальной производительности паровой фазы в один кубометр за час.

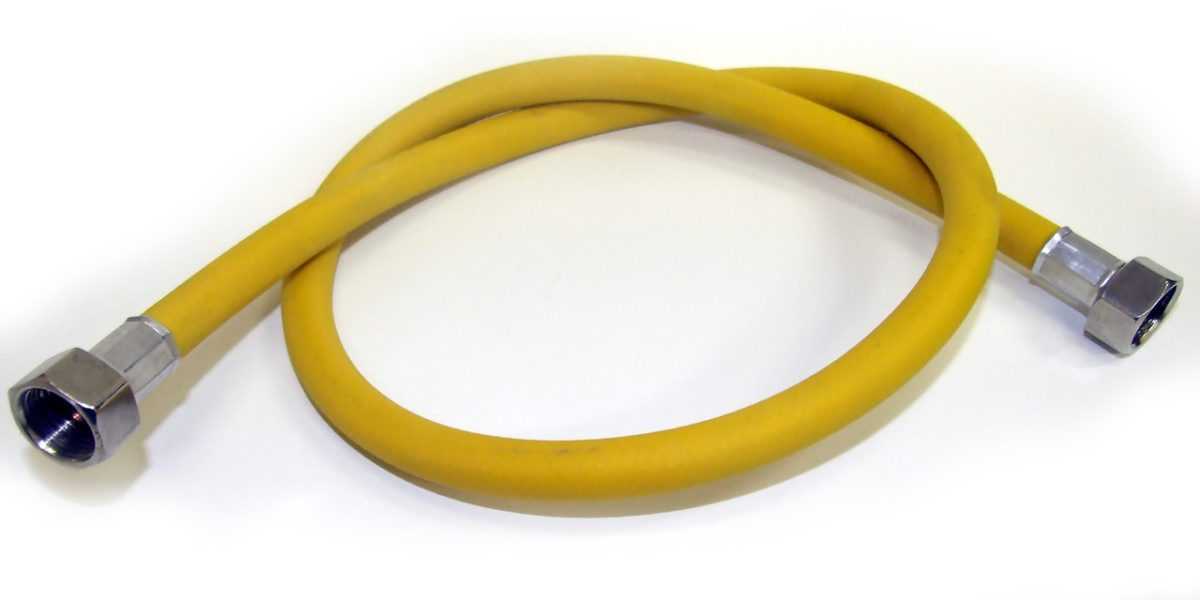

Параметры шланга, соединяющего газовое оборудование с топливной емкостью:

• 250 см — минимальная длина;
• 1,2 см — наименее допустимый внутренний диаметр трубки.

Обратите внимание, что на форумах в сети есть информация следующего характера: если вы перенастроите правильно колонку и проведете работы без изъянов, могут возникнуть проблемы с давлением воды и колонка не будет запускаться. Тогда понадобится дополнительная установка насоса, нагнетающего давление

Устанавливая запорный вентиль, помните, что доступ к нему должен быть легким, чтобы при возникновении аварийной ситуации пользователь быстро перекрыл его.

Завершив установочные работы, проверьте герметичность соединений и проведите тестовый запуск оборудования.

Инструкция. Перевод газовой колонки Нева 4511 на сжиженный газ

В газовой колонке установлены жиклеры диаметром 1,28 мм. Этот набор сопел устанавливается в рампу горелки для работы на природном газе с давлением 130 мм. вод. ст. (130 mbar). Рампа у газовой колонки Нева 4511 десятисекционная, т.е. в рампу входят 10 сопел.

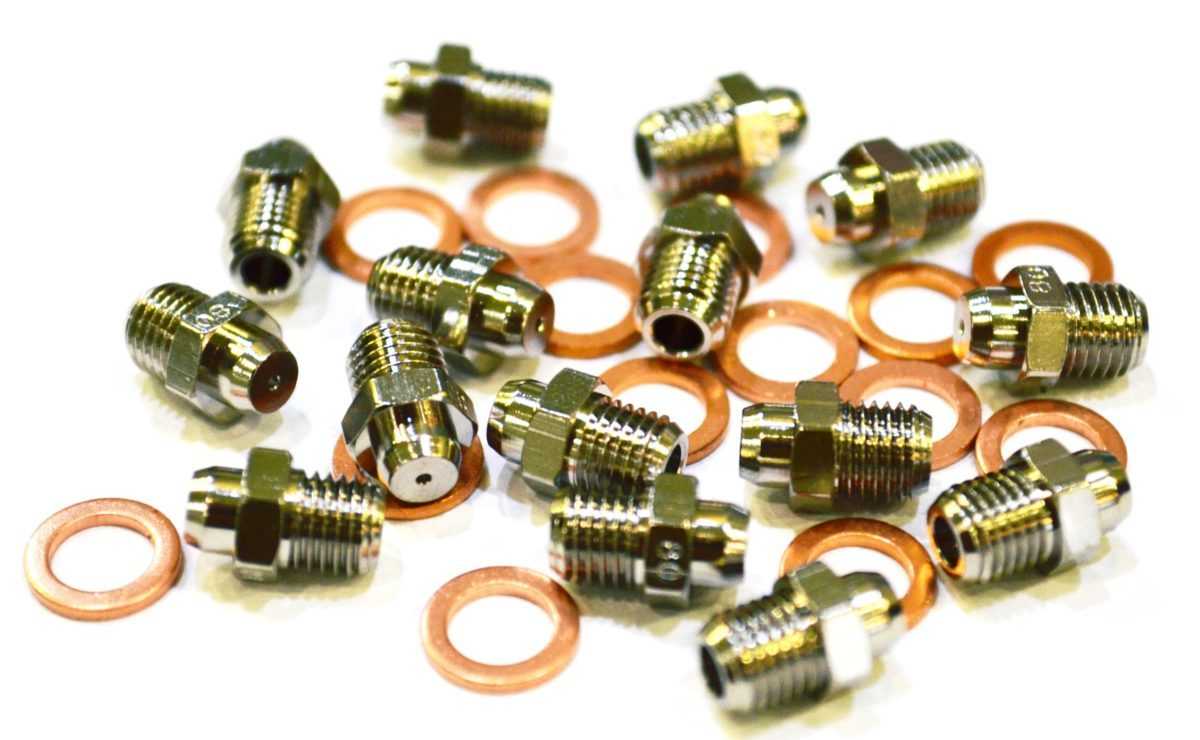

Предлагаемый нами комплект сопел для сжиженного газа содержит 10 сопел диаметром 0,75 мм.

Предлагаемый комплект подходит только для данной модели,
поскольку, например, у газовой колонки Нева 4510 рампа просто другой конструкции. Тем более что данная модель Невы 4511 нами довольно хорошо изучена. Она проста в монтаже, ремонте и обслуживании. При переводе на сжиженный газ, колонка потребляет порядка киллограмма газа за час работы. Вы сейчас сами убедитесь, что переделка рампы много времени не займет. Для перевода колонки нам понадобиться крестовая отвертка и разводной ключ(38 мм). Саму колонку вовсе не надо демонтировать.

Начинаем

Сначала надо отделить рампу. На рампе закреплены электрод розжига (свеча) и датчик наличия (ионизации) пламени. Отделяем их, откручивая два винта.

На фото они обозначены номером №1. После отделения датчика и свечи от рампы, надо вывернуть четыре самореза (№2), которые и закрепляют рампу горелки.

После их отделения берем разводной ключ и откручиваем гайку рампы от газового узла колонки.

Рампа у нас в руках. После того как рампа оказалась у нас в руках, жиклеры лучше всего выворачивать головкой (7 мм), чтобы не повредить шлицы при затягивании новых сопел пассатижами или рожковым ключом (ключик, как и головка на 7 мм). Как видите, для замены сопел от Вашего мозга почти ничего не требуется.

Сейчас мы с вами разберемся в принципе работы проточного газового водонагревателя на сжиженном газе (он же балонный). Посмотрим какими преимуществами обладают такие бойлеры и как их устанавливать (выполнить монтаж). В конце посмотрим на рейтинг производителей,которые выпускают лучшие модели на рынке.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Владельцы частных домов, дач постоянно подбирают оптимальный вариант снабжения пользователей горячей водой. Одним из таких вариантов выступает проточный водонагреватель, функционирующий на .

Водонагреватель проточный Vektor JSD

Лучшие накопительные газовые водонагреватели

Такие аппараты имеют вместительный корпус с внутренним баком. Последний снабжается ТЭНом, нагреваемым пламенем от газовой горелки.

Устройство работает без подключения к сети. Некоторые модели функционируют и от сжиженного газа. Теплоизоляция корпуса обеспечивает сохранение температуры нагретой жидкости.

Ariston SGA 200 R — с огромным баком

Это лучший газовый накопительный водонагреватель для большой семьи или обустройства душа в спортзале, в раздевалке на производстве, потому что вместимость бака составляет 195 л. Снизу у конструкции имеется небольшая камера сгорания с погружным ТЭНом и органами управления.

Ввиду большого веса и размеров устанавливается бойлер на пол, а подключение ввода и вывода воды, а также канал для удаления дыма расположены сверху.

Плюсы:

• время нагрева огромной емкости всего 75 минут;
• можно подключать до 5 кранов;
• простая напольная установка с верхним подключением;
• греет воду до температуры 75 градусов;
• работает от минимального давления в системе в 0,2 бар;
• поверхность бака изнутри покрыта эмалью;
• резервуар изолирован пенополиуретаном;
• в верхней части корпуса стрелочный термометр всегда сообщает о температуре;
• зажигание горелки пьезоэлементом;
• контроль расхода газа без пламени;
• анод выполнен из антикоррозийного сплава и покрыт магнием;
• газовый клапан с тремя ступенями безопасности;
• стальной корпус;
• индикатор работы;
• есть клапан для слива;
• способен работать от сжиженного газа.

Минусы:

• стоимость от 43000 рублей;
• крупные размеры 50х35х170 см сложнее разместить;
• гарантия 1 год;
• регулировка находится снизу, поэтому приходится каждый раз наклоняться, чтобы изменить настройки;
• отсутствует защита от перегрева.

ЧИТАТЬ ТАКЖЕ

5 лучших водонагревателей Термекс

Проточный водонагреватель от газового баллона лучшие. Нужна газовая колонка на сжиженном газе

Если вам часто приходится иметь дело с газовыми приборами, то наверняка вы не раз задумывались о том, на какое время хватает обычного баллона в разных ситуациях.

Согласитесь, важно уметь рассчитывать количество потребляемого газа, чтобы не попасть в крайне неловкую ситуацию, когда голубое топливо может закончиться в самый неподходящий момент. Речь идет не только об экстремальных ситуациях, когда вопрос о наличии источника пламени становится особенно острым, но и о самом обычном использовании газового баллона в бытовых условиях

Чтобы не столкнуться с такой проблемой, вам понадобится самостоятельно просчитать, на сколько хватает баллона с газом в конкретной ситуации

Речь идет не только об экстремальных ситуациях, когда вопрос о наличии источника пламени становится особенно острым, но и о самом обычном использовании газового баллона в бытовых условиях. Чтобы не столкнуться с такой проблемой, вам понадобится самостоятельно просчитать, на сколько хватает баллона с газом в конкретной ситуации.

Особую популярность сегодня приобрели небольшие туристические ресиверы, которые удобно брать с собой в поход.

Если в домашних условиях отсутствие газа принесет лишь незначительные неудобства, то во время “вылазки” ситуация может обернуться настоящей катастрофой.

Из данной статьи вы узнаете, с какой скоростью расходуется газ в баллонах с разным объемом, и на какое время хватает 220 г, 5 и 50 л газового ресивера.

Газовая плита под баллонный газ с заменой жиклёров

remontoni.guru > Помещения > Кухня > Газовая плита под баллонный газ с заменой жиклёров

Вы осваиваете дачную или загородную жизнь. Магистральный газопровод ещё не подведён. Вам остаётся запитать плиту от баллонного сжиженного газа. Газовый баллон с редуктором и переходным шлангом куплен, плита подключена и тут — неожиданность.

Горелки варочной плиты работают неправильно: коптят, пламя внезапно тухнет, красные, и жёлтые всполохи огня сопровождают горение. Расход газа увеличен. Успокойтесь, это — не поломка, плита рассчитана на природный газ, а у вас сжиженный. Для исправления ситуации нужно заменить все жиклёры горелок на те, что соответствуют давлению баллонного газа.

• Что такое жиклёры?
• Подготовка смеси
• Маркировка
• Подключение и настройка
• Подключение к баллону
• Замена жиклёров

Подготовка смеси

В горелке происходит подготовка смеси газа с воздухом для того, чтобы газ сгорал с максимальной отдачей тепла, не давал копоти и не выделял при сгорании канцерогенных отходов. Каждая конфорка рассчитана на определённый режим работы. Большая расходует больше газа, чем маленькая.

Для того чтобы смесь получилась правильной, в каждой горелке стоит жиклёр рассчитанного проектировщиками размера. Чем больше диаметр отверстия, тем больше газа через него пройдёт. Входящее давление природного газа ниже, чем у баллонного. Поэтому для каждой плиты производители спроектировали два набора форсунок.

Один для магистрального газопровода, другой для баллонного газа.

Маркировка

Жиклёр, он же форсунка, выглядит как бронзовый болтик с резьбой и со сквозным отверстием в центре, которое контролирует количество выпускаемого газа.

Пробовать сделать самостоятельно отверстие нужного диаметра, это плохая идея. Отверстия сделаны с точностью до сотой доли миллиметра. Это гарантирует необходимую пропускную способность.

Торец болтика маркирован номером, который обозначает его размер.

Каждой горелке (малой, средней, большой, духовки) соответствует свой номер, определённый производителем. В большинстве случаев резьба и размеры форсунок похожи у изделий разных фирм.

Некоторые производители поставляют вместе с плитой второй набор форсунок. Если у вас он потерялся или не был предусмотрен в комплекте, не отчаивайтесь.

Например, для плит марки «Гефест», необходимы форсунки со следующей маркировкой:

Преимущества и недостатки

Для квартир, где не предусматривается дымоходных каналов, для приготовления воды на нужды ГВС раньше существовало только одно решение – электрический накопительный водонагреватель. С появлением наддувных проточных нагревателей у жильцов таких квартир появилась альтернатива. Это одно из главных преимуществ колонок с закрытой камерой сгорания. А вот и остальные:

• не нужно организовывать приток воздуха для горения в дом, достаточно обычной приточно-вытяжной вентиляции, требуемой в соответствии с нормативами;
• высокая эффективность работы, а значит, – экономичность;
• газовые водонагреватели без дымохода полностью автоматизированы и создают дополнительный комфорт при эксплуатации;
• тандем вентилятор – горелка успешно сглаживают перепады температуры воды при открывании нескольких кранов в пределах располагаемой мощности;
• попадание в помещение различных продуктов сгорания практически исключено.

Как и любой другой водонагреватель, бездымоходная колонка закрытого типа имеет некоторые недостатки. Один из них – высокая стоимость изделия по сравнению с обычными проточными агрегатами. Причина – наличие в конструкции дополнительных дорогостоящих элементов и деталей. Но взгляните на проблему под другим углом в такой ситуации: монтаж нагревателя планируется на этапе строительства дома. И посчитайте, что обойдется дешевле: устройство традиционного дымохода и покупка обычной колонки либо монтаж коаксиальной трубы и приобретение турбированного агрегата.

Нагреватель, в котором используется закрытая камера сгорания и вентилятор, создает некоторый шум во время работы. Кроме того, аппарат полностью зависим от наличия электроэнергии, поэтому не может применяться в районах с частыми отключениями. Или же понадобится альтернативный источник электричества, например, бензиновый или дизель-генератор.

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.

Принцип работы нагревателя с наддувом

Если говорить о принципе действия в целом, то все газовые проточные водонагреватели работают одинаково: когда открывается соответствующий кран на смесителе, в агрегате от давления протока зажигается горелка и начинает нагревать воду, проходящую через теплообменник. Другое дело, как это реализовано в газовом проточном водонагревателе с принудительным наддувом воздуха.

Функциональная схема водонагревателя, оснащенного турбиной

В отличие от других типов водогрейных аппаратов, газовая колонка с закрытой камерой сгорания действует по такому алгоритму:

1. В режиме ожидания бытовой прибор включен в электрическую сеть. В камере ничего не горит, потому что запальника там нет.
2. Когда пользователь открывает кран горячей воды, срабатывает датчик протока и мембрана водяного узла. Последняя механическим путем открывает газовый клапан и горючее поступает к газогорелочному устройству.
3. По команде контроллера на электродах, размещенных около горелки, возникает искровой разряд, поджигающий газ. Датчик пламени фиксирует появление огня, информирует об этом блок управления, после чего искрообразование прекращается. Одновременно включается вентилятор, нагнетающий воздух.
4. Пламя, регулируемое контроллером, нагревает воду до температуры, установленной пользователем, за чем следит отдельный датчик. При ее достижении мощность горелки снижается путем уменьшения пламени (модуляции) либо отключением 1—2 ступеней горелки.
5. После закрытия крана ГВС подача газа перекрывается, горелка затухает и процесс нагрева воды завершается.

Модулирующая (слева) и ступенчатая горелка (фото справа)

Благодаря более совершенной конструкции КПД турбированных колонок выше, чем у обычных атмосферных (88—90% против 84%). Эффективность достигается такими путями:

• точное дозирование количества природного газа и воздуха, потребного для горения;
• поддержание выставленной температуры способствует экономии топлива, поскольку газ не расходуется на излишний нагрев;
• предварительный подогрев воздушного потока в коаксиальном дымоходе.

Подробности об устройстве коаксиальных дымоходов показаны на видео:

Бездымоходные колонки закрытого типа наделены несколькими ступенями безопасности, срабатывающими по таким причинам:

• исчезновение тяги в дымоходе вследствие отключения вентилятора после прекращения подачи электроэнергии;
• самопроизвольное затухание горелки (контроль пламени);
• слишком низкое либо высокое давление газа на входе (автоматический газовый клапан);
• давление в водопроводе превышает 10 Бар (предохранительный водяной клапан);
• перегрев теплообменника, могущий вызвать скачок давления и разгерметизацию соединений;
• очень малый расход воды;
• выход из строя контроллера.

Любая из перечисленных причин влечет за собой срабатывание газового клапана и перекрывание подачи горючего. Причем после отключения электроэнергии, затухания горелки и скачка давления в газовой трубе клапан срабатывает самостоятельно, без вмешательства контроллера.

Чтобы оценить все прелести эксплуатации турбированных газовых колонок и узнать их слабые стороны, предлагаем ознакомиться с их преимуществами и недостатками.
