Как правильно паять пластиковые трубы своими руками — подробная инструкция

Если вы приняли решение собственными силами сделать водопровод для своего дома, то знайте, что лучшим материалом для этого будут пластиковые трубы. Для того чтобы соединить трубы в единую систему, вам необходимо представлять, как производится сварка пластика. Однако пусть это вас не пугает, поскольку сам процесс пайки пластиковых труб не отличается особой сложностью и не требует наличия большого числа специальных инструментов.

Для производства сварочных работ вам потребуются:

• рулетка;
• маркер;
• строительный уровень;
• ножницы для резки пластиковых труб;
• сварочное устройство для пластиковых труб.

Все инструменты, кроме последнего, имеются практически у любого мастерового человека. Последний же может вам потребоваться всего лишь раз в жизни, поэтому гораздо целесообразнее не покупать его, а одолжить или взять на прокат.

Кратко о сварочном аппарате

Перед началом пайки следует вкратце познакомиться с тем устройством, которым вам предстоит пользоваться.

Важным элементом сварочного аппарата является подошва, оснащенная нагревательными элементами. Удобство работ обеспечивается тем, что на подошве имеются отверстия, позволяющие закрепить специальные насадки для пайки. Регулировка температуры производится с помощью терморегулятора, находящегося на корпусе.

Процесс пайки труб

Приступая к пайке, прибор необходимо установить в нужном положении и зафиксировать на нем насадки подходящего размера. Используя терморегулятор, выставить необходимую температуру:

• 260°С для труб из полипропилена;
• 220°С для труб из полиэтилена.

Дать прибору прогреться в течение 10-20 минут до погасания индикатора.

Выполняя пайку, необходимо исходить из следующих данных:

Внешний размер трубы, мм	16	25	40	63	90
Интервал до метки, мм	13	15	18	24	29
Продолжительность нагрева, сек	5	7	12	24	40
Максимальная продолжительность технологической паузы, сек	4	4	6	8	8
Продолжительность охлаждения, мин	2	2	4	6	8

Процесс пайки сводится к следующим операциям:

• Используя специальные ножницы, отрезать трубу необходимой длины, с помощью спиртового раствора очистить от грязи и жира места сочленений;
• Трубу и ответный раструб установить в насадку и прогреть в течение времени, указанного в таблице;
• Разогретые элементы соединить между собой, вставив трубу в раструб. Данная операция должна быть выполнена в течение времени, названного в таблице технологической паузой;
• Выполнив операцию, проверить качество полученного сварного соединения, которое будет заметно в виде пластиковых колечек.

Рекомендации по правильной пайке

Мы только что изложили суть процесса пайки

Однако для обеспечения надежности функционирования трубопровода следует обратить внимание на следующие детали:

• Первую сварочную операцию следует производить по истечении пяти минут после разогрева паяльника.
• При необходимости сварить армированные трубы следует воспользоваться специальным инструментом, называемым шейвером, для того, чтобы снять с трубы алюминий и полипропилен, образующие два верхних слоя. После этого стыковка труб производится по уже описанной методике.
• Сварочные работы необходимо производить только в том случае, когда температура окружающей среды выше нуля.
• Выполнив сварку, дать соединенным трубам остынуть, не допуская их прокручивания или взаимного перемещения. В том случае, когда соединительный шов получился некачественным, узел необходимо разрезать и процесс сварки выполнить заново.

https://youtube.com/watch?v=Pk8Art6CySc

Работая со сварочным аппаратом, необходимо соблюдать определенные меры предосторожности, несоблюдение которых может сказаться на качестве сварных соединений. В частности, необходимо помнить, что насадки имеют тефлоновое покрытие, предотвращающее образование нагара

По завершении каждой операции оплавленные остатки необходимо с них удалять с помощью деревянной лопаточки. Категорически запрещено удалять остатки материала после охлаждения насадок, поскольку таким образом можно повредить покрытие и вызвать неисправность всего аппарата.

Краткая инструкция

Сначала к сварке готовятся фитинги и трубы, которые требуют обработки. Удаляется обязательно слой фольги, если речь идёт об армированных изделиях. Обезжирить необходимо все детали, которые надо будет потом паять.

Видео 3. Пайка ПВХ трубопровода на стене паяльником

Сварка полипропиленовых труб на стене. Как надёжно закрепить паяльник для труб?

Watch this video on YouTube

С одной стороны на нагреватель сварочника монтируют соединяющий элемент, на другом конце закрепляется сама труба. Муфта соединительная используется несколько иначе.

Главное – соблюдать при сварке время, которое требуется на обработку тех или иных деталей. Перестановка, фиксация и нагрев своими руками требуют соблюдения определённых временных промежутков.

Детали не будут деформироваться только при плавном выполнении каждого действия. На аппарате для сварки нужно выставить рабочую температуру плавления. Обычно она равна 260 градусам. Иначе паять невозможно.

Надо подождать некоторое время после завершения процесса, чтобы конструкция остыла. При использовании соединительной муфты соблюдайте такие же требования.

Видео 4.Пайка своими руками ПВХ трубопровода

Пайка полипропиленовых труб

Watch this video on YouTube

Суть процесса и способы пайки

В основе данной технологии лежит принцип изменения структуры материала для стыковки отдельных участков трубопровода. При этом обеспечивается соединение высокой степени прочности.

Разные способы соединения полимерных труб:

• электросварная техника монтажа — основана на использовании специальных фитингов, оснащенных токопроводящими элементами;
• пайка путем нагрева деталей: предполагает необходимость изменения температуры торцевых участков, их дальнейшее сдавливание;
• холодная сварка ПВХ-труб: используются химические вещества, которые способны изменить структуру пластика, после стыковки участков трубопровода получают неразъемный прочный шов, но по степени надежности такое соединение уступает сварке, при этом элементы системы не нагреваются.

Способы соединения полимерных трубопроводов

Соединение пластиковых водопроводных труб своими руками может осуществляться по разным технологиям. Выбор их зависит от предназначения системы, типа используемого полимера и габаритов трубы. Основными типами соединения считаются:

1. В раструб. Чаще всего применяется для канализационных инженерных систем, где среда двигается самотеком. Подойдет и для водопроводных сетей, работающих не под давлением.
2. С помощью клеевого состава. Здесь возможно два варианта как соединять пластиковые водопроводные трубы без пайки — стандартное клеевое соединение или «холодная сварка», когда под действием определенного компонента клея верхняя часть полимера растворяется, и 2 детали склеиваются между собой на молекулярном уровне. «Холодная сварка» подходит для водо-, газо- и канализационных систем.
3. Резьбовыми соединениями. Такой тип монтажа оказывается уместен, когда выполняется соединение пластиковых труб с металлическими.
4. Высокотемпературная сварка — детали, подлежащие соединению, предварительно разогреваются в специальной установке, а затем стыкуются. Технология носит также название диффузной сварки.
5. Создание фланцевых соединений — можно применять специальные приварные втулки под фланцы или накладные металлические фланцы. Это оптимальный вариант соединения металла с пластиком.
6. Стыковка с использованием цанг оптимальна в случае соединения небольших диаметров. Монтаж осуществляется соединительными обжимными фитингами с резиновым уплотнением. В процессе монтажа зубцы металлической трубки «врезаются» в трубу, формируя надежный стык.

Конструкция обжимного фитинга

Сварка с электрической муфтой. Для соединения детали подготавливаются — очищаются и обезжириваются, после чего располагаются в одной плоскости, и на них надевается электромуфта. Когда к ней подключают ток, трубы разогреваются — за счет этого и происходит стык. Стык формируется достаточно надежным, но недостаточно прочным для использования в отопительной системе.

Рекомендации специалистов

Не следует отказываться от чужого опыта, неважно, положительный он или отрицательный. Каждый способен вынести урок из любой жизненной ситуации, своей или чужой

Потому примите к сведению несколько небесполезных моментов в нехитром деле спайки поливинилхлорида:

• все элементы будущей конструкции должны иметь равное происхождение – производитель должен быть един для всех продуктов участвующих в процедуре пайки. Да, порой возникает желание приобрести бюджетные трубы в комплекте с качественными комплектующими, однако это не принесет желаемого результата. Вы можете не сразу обнаружить дефект, но вероятность его возникновения очень высока.
• проверяйте температурный режим нагревательного агрегата до оплаты покупки. Ценовая палитра широка, и бюджетный вариант так и просится в покупательскую корзину. Однако низкая цена не даст гарантии оптимальной температуры, что опять же приведет к возникновению дефектов и уменьшению надежность конструкции.
• Имеет смысл экономить на нагревательном элементе в том случае, когда вы приобретает его для единичного пользования. Только в этом случае вам хватит вложенного эксплуатационного запаса. Но если вы предполагаете частую и долгую работу, лучше вложится в качественную вещь. Иначе агрегат подведет вас в самый неудобный момент. Что определяет качество? Страна-производитель и известность самой марки. Это равно касается нагревателя и иных вспомогательных инструментов.

• Чистота во время работы – залог чистого исполнения. Даже малейшая пылинка или грязевая капелька может «убить» спайку. Да, сказать «держите рабочее место в чистоте» легко, но бывает сложно выполнить. Что ж, всегда можно пойти на уступки и компромиссы, однако даже минимальные усилия по поддержанию чистоты снижают риск проявления дефектов.
• Никаких работ при окружающей температуре ниже 5-ти градусов – элементы становятся хрупкими, период нагрева увеличивает, а вот остывает все почти моментально.

Будьте скрупулезны, подходите к расчетам со всей ответственностью и тогда вам не придется переделывать свою работу. Она будет выполнена качественно, в срок и без ошибок.

Как паять полипропиленовые трубы

Полиэтиленовые и полипропиленовые трубы постепенно вытесняют с рынка строительных материалов трубы из металла. Вызвано это полезными свойствами и качествами продукта:

• большим сроком службы (полипропиленовые трубы служат до 50 лет),
• низкой теплопроводностью и электропроводностью,
• высокими звукоизоляционными свойствами,
• устойчивостью к большому перепаду температур.

Не последнюю роль в популярности труб из полипропилена играют их высокая прочность, надежность и простота монтажа этого вида труб.

Первоначально эта продукция вообще не подвергалась пайке. Для соединения трубопроводов из полипропилена использовалась технология склеивания труб специальными клеями. Полипропиленовые трубы небольших диаметров внутри помещений в некоторых странах до сих пор соединяют при помощи специализированных клеев.

Но технология пайки полипропиленовых труб оказалась проще и надежнее. В данной статье рассмотрим, как паять полипропиленовые трубы своими руками.

Необходимые инструменты

1. Маркер.
2. Рулетка.
3. Строительный уровень.
4. Ножницы для резки полипропиленовых труб.
5. Специальный паяльник для труб из полимерных материалов.

Большинство из этих инструментов известны каждому из тех, кто в той или иной мере связан со строительной индустрией. Вопросы могут возникнуть только по ножницам для резки полипропиленовых труб и паяльнику для сварки труб этого вида. Обычно они входят в единый комплект инструмента.

Ножницы для резки

Этот инструмент еще называется роликовым труборезом. Выпускается он чаще всего в двух модификациях:

• для труб с наружным диаметром 16 мм- 40 мм,
• для труб с наружным диаметром 16 мм- 110 мм.

Паяльник для пайки

Этот инструмент еще называют ручным сварочным аппаратом. Аппарат для соединения пластиковых труб – это нагревательный прибор, с подошвой, которая оборудована нагревательными элементами. Подошва обычно оснащена отверстиями с различными диаметрами, в которых закрепляют специальные насадки для пайки. Аппарат оборудован терморегулятором и индикаторами нагрева. Он имеет удобную рукоятку и специальную подставку для установки прибора на ровной поверхности. Включается и выключается он при помощи специальных дополнительных выключателей.

Паяльник для полипропиленовых труб выпускают:

• для полипропиленовых труб диаметром 16 — 50 мм с мощностью до 650 Вт,
• для труб диаметром 63 — 110 мм с мощностью до 1600 Вт.

В комплект аппарата входят так же соответствующие насадки и подставка.

Насадки парные и бывают различных диаметров. Они покрыты антипригарным покрытием, схожим с тем, что используются в покрытиях современных сковородок. Потому они нуждаются в особом уходе и специальной очистке.

Прежде чем то-то сделать, нужно внимательно изучить технологический процесс, прочитать все необходимые инструкции, научиться пользоваться инструментом.

В случае пайки труб, нужно помнить, что этот процесс – часть общего процесса пайки трубопровода. Потому работу начинают с разметки.

Разметка – самый сложный этап работы. Хорошо, если ее сделает специалист, который знаком с чертежами трубопровода, представляет его в целом.

Трубы отрезают следующим образом. Отмеряют расстояние между фитингами, добавляют к этому расстоянию 30 мм. Затем аккуратно, под углом 90 градусов отрезают трубу при помощи специальных ножниц.

Далее надеваем фитинги на трубу, помечая глубину маркером на полипропиленовой трубе. Эта отметка будет поперечной. Продольная метка позволяет состыковать элементы трубопровода по осям.

1. Прибор, естественно необходимо включить.
2. В отверстие аппарата необходимо вставить насадку необходимого диаметра.
3. При помощи терморегулятора нужно установить необходимую температуру пайки.

• Для полипропиленовых труб необходимо установить температуру — 260° С,
• Для полиэтиленовых труб необходимо установить температуру — 220° С,.

Температурные нормы

Сварка полипропиленовых труб, как уже было указано, должна выполняться по существующим правилам. Все нужно выполнять не спеша и правильно. Все это относиться и к температуре

При обустройстве трубопровода очень важно, чтобы была выдержана не только температура сварки полипропиленовых труб, но и время

К каждому сварочнику прилагается инструкция, где есть все необходимые нормы времени и температуры для изделий из разных материалов. Нарушение этих рекомендаций приведет к уменьшения внутреннего диаметра и сниженной циркуляции воды в системе.

Так же начинающим специалисты говорят, что важно не только просто выбрать температуру в 265 градусов

При работе следует обратить внимание на следующие дополнительные нюансы:

1. Диаметр, который имеет трубная система.
2. Температуру окружения.
3. Длительность прогрева.

Температуре наружного воздуха уделяют особое внимание. При монтажных действиях не избежать небольших перерывов, которые образуются при снятии прогретых деталей и их муфтовой состыковки

Чтобы избежать эффекта быстрого остывания при низкой температуре, конструкцию из полипропилена прогревают немного дольше. Рекомендуемый временной промежуток при этом составляет приблизительно три секунды. Но, в каждом случае это решается индивидуально.

Решая вопрос температурных норм, необходимо принять во внимание диаметры скрепляемых частей. Это так же влияет на продолжительность и градус прогрева

Значительно облегчить данную работу можно, если воспользоваться специальными таблицами. Их можно найти в инструкции к паяльникам, или на нашем сайте.

Виды полипропилена для водопровода

Для того чтобы, следуя инструкции, спаять всю систему водопровода с долгосрочной её эксплуатацией, желательно понимать, с каким видом труб мастер работает. Ведь полипропилен делится на четыре категории, каждая из которых предназначена для применения в определенных условиях. Несоблюдение рекомендаций по эксплуатации сведен на нет все усилия мастера, и водопровод в конечном счёте выйдет из строя.

Итак, полипропиленовые трубы бывают четырех видов:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• Тубы с маркировкой PN 10 . Тонкостенный материал малого диаметра, предназначенный для использования при температуре до 45 градусов. Может использоваться в устройстве системы ХВС или тёплый пол.
• Тубы с маркировкой PN 16 . Здесь стоит быть крайне внимательными. Полипропилен такой категории можно использовать либо в условиях высокого давления в коммуникации, но для холодной воды, либо при низком давлении в сети с горячей водой.
• Маркировка PN 20 позволяет использовать пластиковые трубы для устройства любой магистрали, работающей при температуре не выше +80 градусов.
• Тубы PN 25 — те самые армированные алюминием или стекловолокном тубы, пригодные для монтажа системы горячего водоснабжения. Здесь материал можно эксплуатировать в условиях температурного режима до 95 градусов по Цельсию.

К тому же стоит понимать, что все трубы из полипропилена любой категории могут иметь в продаже различный цвет. Колер не играет никакого значения, кроме чёрного. Этот цвет труб свидетельствует о том, что туба ПП усиленно защищена от излучения УФ.

Где применять?

Полипропиленовые трубы – многофункциональная вещь в хозяйстве.

Вот что можно из них сделать:

• Систему водопровода. Для холодного водоснабжения подойдет неармированная тонкостенная или толстостенная труба. Она дёшево стоит, легко монтируется, отлично справляется с транспортировкой воды температурой до 45 градусов.
• Систему горячего водоснабжения. По трубам с маркировкой NP20 или NP25 можно смело подавать воду температуры кипения. Пропилен начинает плавиться лишь при 170 градусах.

• Систему централизованного отопления в коттедже, доме или на даче. Для этого нужно выбрать трубы большого диаметра со стекловолокном. Они надежные и не требуют сложной зачистки. Пайка таких труб проходит на ура. Теплопроводное удлинение труб со стекловолокном в 10 раз меньше, чем без него – всего 1,5 см. За счёт этого трубы не провисают и не деформируются.
• Водяной тёплый пол. Если тепла от трубопроводов с горячей водой не хватает, монтируют систему тёплого пола. Минус такого пола в том, что невозможно свернуть трубу с маленьким шагом. Плюс – в экономичности обслуживания системы и ее сроке службы. Срок службы водяного тёплого пола – около 50 лет. При этом систему можно монтировать прямо в стяжку пола.

• Предметы быта. Из обрезков труб можно сделать полезные вещи для прихожей, балкона, гаража, мастерской, детской комнаты. При помощи тройников, муфт и фрагментов трубы собирается любой предмет геометричной формы – полка для обуви, подставка для цветов, вешалка для одежды, сушилка или мусорная корзина. Все, на что хватит фантазии и остатков материала. Удобно собирать для маленьких детей игровые площадки, качели, домики. Если добавить сетку, получатся отличные ворота для детского футбола.
• Элементы декора. Используя уголки и переходники, можно собрать книжную полку в лофт-стиле. Короткие обрезки разного диаметра пойдут для создания рамки для фото или зеркала, светильников, цветочных горшков и ваз.

Способы пайки

Существует 3 способа соединения пластиковых труб и фитингов, два из которых термические:

1. Диффузионная сварка при помощи специального паяльника. Основана на процессе молекулярной диффузии (смешивания) органических полимерных материалов при нагревании их до температуры плавления.
2. Диффузионная сварка с использованием специальных электрофитингов. Основа процесса аналогична первому способу. Отличие заключается в технологии – здесь требуются специальные, дорогостоящие фитинги с вживленными электродами. Электрофитинги позволяют смонтировать систему отопления без использования паяльника.
3. Химическая сварка (холодный способ соединения пластиковых деталей). Холодная сварка основана на химическом «расплавлении» полипропилена. Детали смазывают специальным составом и соединяют.

Схематично процесс пайки можно описать следующим образом:

• конец трубы отопления и фитинг нагревают;
• соединяют в нагретом состоянии;
• удерживают в требуемом положении до остывания.

Результатом является крепкое, на уровне молекул, соединение деталей. В результате правильно проведенной пайки, мастер получает цельное соединение, которое при разрезе не имеет видимых границ стыковки.

Пайка труб ПВХ. Подготовка процесса

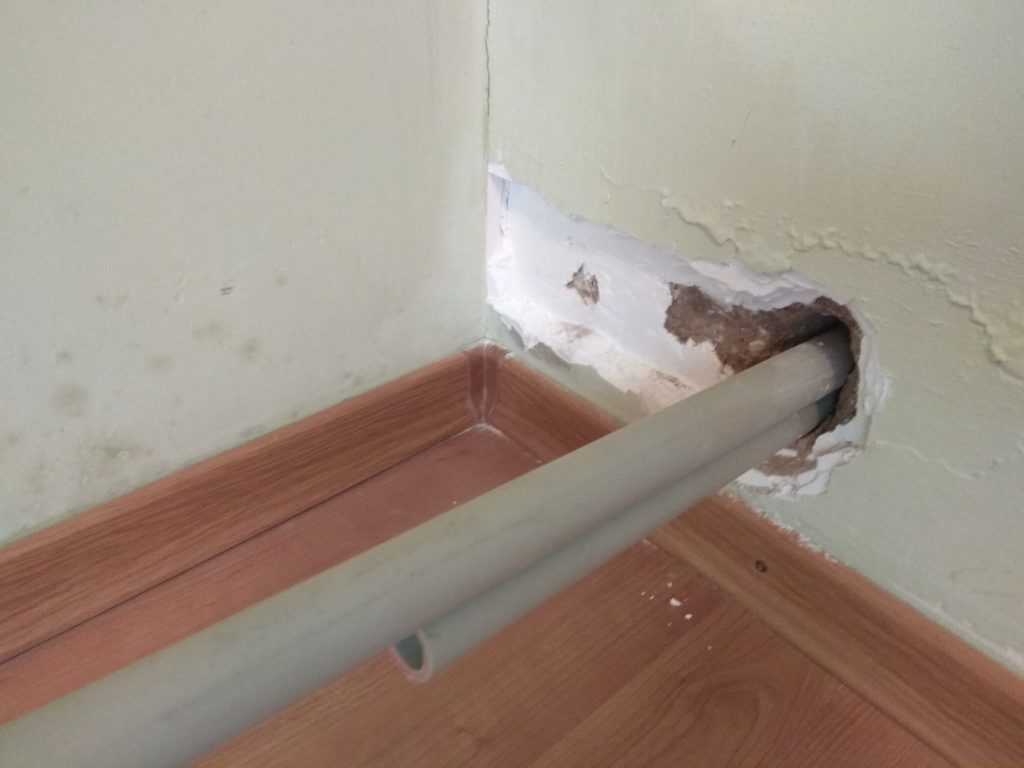

Итак, для начала необходимо составить схему трубопровода

Желательно, чтобы схему монтажа разработали специалисты, так как если это отопительная система, то важно не ошибиться с планированием коммуникаций. Кроме того, чертеж трубопровода позволит вам определить количество фитингов и метраж трубы

Далее установите крепежи для труб. Во время пайки вам будет проще фиксировать готовые соединения. Для установки крепежей отмерьте необходимую высоту от пола и просверлите отверстие под дюбель перфоратором.

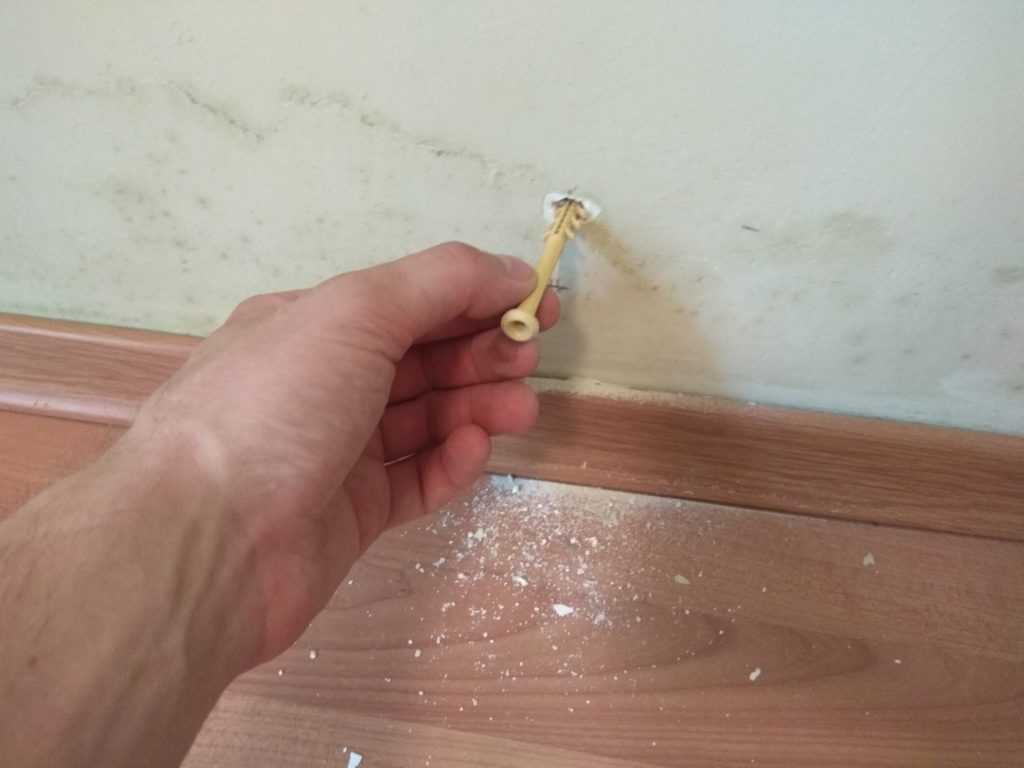

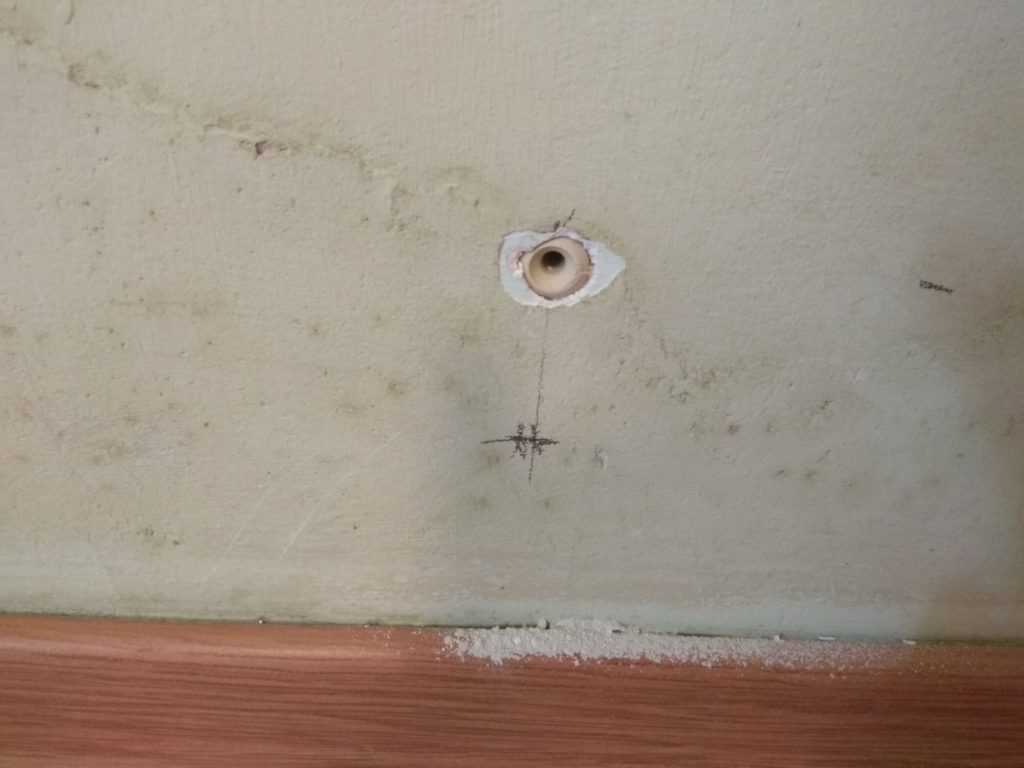

Затем зафиксируйте дюбель в отверстии, и закрепите фиксаторы к стене при помощи самореза. Для этого можно использовать отвертку или шуруповерт.

Фиксаторы необходимы для того, чтобы трубы не провисали. Устанавливайте крепежи с отступом не более 1 метра. После того как вы соедините трубы, установить фиксаторы будет трудно или невозможно. Поэтому лучше это сделать сразу.

Когда фиксаторы установлены, можно приступить к проведению трубопровода.

Пошаговое описание пайки пластиковых труб

• 220 °С для полиэтиленовых изделий;
• 260 °С для полипропиленовых изделий.

Важно! Рассчитайте схему трубопровода так, чтобы большинство соединений можно было сделать на паяльнике, установленном стационарно. Это намного удобнее, нежели работать на весу

Итак, пошаговое описание процесса пайки:

• Распланируйте, отмерьте и нарежьте нужные отрезки труб специальными ножницами, а также приготовьте фитинги и уголки;
• Паяльник с подставкой удобнее всего разместить на рабочем столе. Теперь нужно установить насадки по размеру трубы и фитинга на нагревательный элемент. На специальной подставке закрепляются насадки по порядку их применения, чтобы во время работы не нужно было их долго искать;
• Паяльник нужно включить в сеть и выставить нужную температуру с помощью регулятора. Прежде чем приступать к работе, нужно дождаться полного прогрева паяльника, иначе качественных швов не получится;
• Нагрев занимает около 20-ти минут, об этом оповещает светодиодная лампочка;

Внимание! Работайте с паяльником в перчатках, чтобы избежать ожогов, что неизбежно на первых порах

• Теперь необходимо произвести замеры глубины фитинга и отметить от конца трубы это же расстояние. Это избавит вас от проблем продавливания разогретой трубы в фитинг. В дальнейшем, когда у вас будет опыт хотя бы несколько удачных соединений, вы сможете интуитивно чувствовать упор в стенку фитинга и обходится без этих пометок;
• Чтобы труба входила в фитинг легко, сделайте ее конце фаску при помощи фаскоснимателя. В армированных вариантах, где фольга находится сверху, нужно снять алюминиевую фольгу до уровня отметки;
• Все отрезки, которые будут соединяться, обработайте спиртом или ацетоном для обезжиривания и удаления грязи;
• Трубу и фитинг вставьте одновременно в раскаленную насадку паяльника для прогрева. Чтобы не ошибиться со временем, нужно пользоваться таблицей прогрева. Имея некоторый опыт, это время можно будет определять «на глаз»;

Температура. Не проводите работы по пайке пластика при минусовой температуре.

• Прогретую трубу вставьте в прогретый фитинг, производя уверенное поступательное движение, но ничего не проворачивая. Нужно выждать время для спайки пластика и оставить эту конструкцию до полного остывания.
• Фитинги с резьбовыми соединениями нужно заделывать ФУМ-лентой при скручивании.

Тефлон. После каждой пайки двух деталей проверяйте насадки паяльника на остатки пластика. Его нужно удалить деревянным предметом, но ни в коем случае не металлическим скребком. Так можно испорить прибор, и пластик будет прилипать к насадкам, ведь они имеют тефлоновое покрытие.

Как видите, ничего сложного в этом процессе нет, но все-таки некоторая осведомленность и сноровка нужна. Ознакомившись с видео, пошаговым описание пайки и приведенными советами, а также найдя несколько ненужных отрезков, вы можете потренироваться в пайке. Если выполняя настоящие соединения системы, вы почувствуете неладное, то лучше все срезать и спаять заново. Хорошо спаянные трубы прослужат действительно очень долго, как и обещают производители.

https://youtube.com/watch?v=ooY-UcQuIbU

Предварительная подготовка.

Такой процесс, как пайка труб пвх своими руками предполагает определенные подготовительные действия. Наиболее значимыми из них являются:

• Очистка компоновочных частей.
• Установка насадок на устройство.
• Тщательная проверка плотности вхождения детали в насадку. Те части, которые входят не достаточно хорошо, должны быть немедленно заменены, поскольку достойное качество монтажа пластиковых труб они все равно не обеспечат.
• После проверки качества взаимодействия насадок и запчастей можно включать инструмент для прогрева. Все компоненты к этому моменту должны быть нарезаны и очищены.

Подготавливаем материал и инструмент

Материал

Несмотря на то, что рынок переполнен предложениями полимерной сантехнической продукции полипропиленовые трубы разных производителей имеют схожую техническую маркировку.

Интересующие нас основные показатели – это структура материала и параметры максимального рабочего давления (PN, атм.) трубы (Таблица 1):

Обозначение	Значение
PPR PN 10	гомогенная, для ХВС
PPR PN 16	гомогенная, для ХВС высокого давления или низкотемпературного отопления
PPR PN 20	гомогенная, для ХВС и ГВС
PPR-Al-PPR PN 25	с внешним алюминиевым армированием, для ХВС, ГВС, отопления
PPR-Gf-PPR PN 20	со стекловолоконным армированием, для ХВС, ГВС, отопления
PERT-Al-PPR PN 25	внутреннее армирование алюминием, для ХВС, ГВС, отопления

Инструмент

Первое и самое главное средство производства коммуникаций из полимера ПП – это аппарат для сварки полипропиленовых труб, т.е. специальный паяльник. Он позволяет сращивать элементы (фитинги, трубы, фасонные детали) из термопластичного полимера. При соблюдении правил пайки соединения получаются гомогенными (однородными), ничем ни отличаясь по структуре от самого монтируемого материала.

Для трубопроводов небольших диаметров (до 63 мм) можно использовать паяльники муфтовой (раструбной) пайки. Аппараты стыковой сварки уже способны соединять трубы Ø 300 мм и более.

В свою очередь они производятся двух типов – с плоской нагревательной частью и с цилиндрической. Плоские паяльники часто предлагаются в бюджетном исполнении и вполне подходят для разовых работ. Более дорогие модели с цилиндрическими нагревателями востребованы у профессионалов, так как они позволяют выполнять монтаж в труднодоступных местах (смотрите рисунок ниже).

1. Паяльник с плоским нагревателем.2. Паяльник с цилиндрическим нагревателем.

На паяльник для полипропиленовых труб закрепляются парные насадки-матрицы, соответствующие диаметрам обрабатываемых материалов. Одна из насадок предназначена для прогрева внутренних поверхностей полимерных деталей, а вторая для внешних.

Полимерный сантехнический материал подготавливают к сварке с помощью трубореза, торцевателя-фаскоснимателя или шейвера (шабера).

Шейвер для зачистки труб из полипропилена с внешним армированием.

Труборез (ножницы) помогает быстро и качественно приводить длину трубных отрезков к требуемым величинам. Использование ножовки не рекомендуется, так как она оставляет рваные края и большое количество опилок.

Кроме того, полифузная сварка полипропиленовых труб не обходится без стандартного монтажного набора сантехника, состоящего из слесарных ключей, перфоратора, отверток, рулетки, карандаша и т.д. А работая с паяльником в тканевых перчатках, вы убережете руки от многочисленных ожогов, которые неизбежны при контакте кожи с разогретым инструментом.
