Кулиса КПП УАЗ 452 нового образца (джойстик)

Нашли в другом магазине товар дешевле? Сообщите нам, мы оперативно проверим информацию и компенсируем разницу при покупке онлайн. Условия

Артикул: 2206-1703010-00

Назначение:

Механизм служит для управления механической КПП автомобилей УАЗ. Кулиса разработана специально для УАЗ 452 и модификаций.

Состав комплекта:

1. Кулиса (механизм переключения)
2. Кронштейны крепления
3. Кожух
4. Рукоятка
5. Трос TК н/о 452 ДЖОЙСТИК 1225 — 2 шт. Длина троса — 1,225 м

Установка:

Устанавливается как на 4-х ст. КПП, так и на 5-и ст. КПП. Механизм универсальный и подходит для установки на автомобили любых годов выпуска и с различным типом двигателя. Полностью заменяет старый механизм, устанавливается под капот. Схема расположения передач остается прежней. Основой являются тросы двойного действия.

Применяемость:

Кулиса тросовая нового образца для автомобилей УАЗ 452, 3303, 3909, 3741, 39626, 2206 и других модификаций вагонной компоновки для не лифтованных автомобилей.

Кулиса КПП УАЗ 452 Буханка ЛИФТ 50-100 мм + Кулиса РК УАЗ 452 Буханка (5-х ст. КПП)

Мы являемся производителем данного товара! Покупая его у нас вы экономите время и деньги!

Для постоянных клиентов и оптовых покупателей сотрудничество с нами выгодно, благодаря существующей системе скидок, программу которой, вы можете узнать у наших менеджеров.

Фотография карточки товара носит информационный характер. Возможно некоторое отличие комплектности и внешнего вида оригинального товара от представленного на фото изображения. За подробной информацией по характеристикам товара обратитесь к менеджеру (магазин Autogur73) звонок по России бесплатный.

Что входит в электросхему

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

1. В качестве массы используется кузов транспортного средства.
2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

1. Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
2. Позволяет защитить салон авто от проникновения грязи и пыли.
3. Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Раньше на УАЗ 396255 и прочих моделях с карбюратором использовался двигатель от легендарной «Победы», который впоследствии был заменен на более усовершенствованный и современный агрегат. В частности, подразумевается мотор от «Волги». Такому решению в свое время, в далеком 1964 году, способствовал серийный запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автолюбители утверждают, что схема УАЗ 390994 инжектор в моторном отсеке располагается в неудобном месте из-за отсутствия капота, это не так. Десятки лет эксплуатации доказали, что отсутствие капота ни коим образом не влияет на диагностику и обслуживание авто.

Пассивная безопасность

Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.

Тонкости при запуске двигателя УАЗ 469

Запуск холодного двигателя при плюсовой температуре

Запуск двигателя при плюсовой температуре имеет свои особенности. Для начала нужно установить рычаг переключения передач в нейтральное положение, вытянуть ручку управления всей воздушной заслонкой карбюратора примерно наполовину и сразу после этого выключить сцепление и включить зажигание. При этом стартер нужно держать включенным до пуска самого двигателя. Но не держите его так более пяти секунд. Интервалы между включением стартера должны быть не меньше 10 секунд.

После того, как двигатель заработал, нужно сразу же отпустить ключ выключателя зажигания. После этого утопите ручку управления воздушной заслонкой до такого положения, которое обеспечит самую меньшую частоту вращения вала двигателя. Теперь прогревайте двигатель и постепенно утапливайте ручку управления этой воздушной заслонкой до упора. Стоит отметить, что температура охлаждающей жидкости уже прогретого вами мотора должна бить не ниже 60 градусов.

Сразу же обратим внимание на очень важную тонкость при таком прогреве. Ни в коем случае нельзя при эксплуатации Уаза 469 для ускоренного прогрева вести автомобиль на большой частоте вращения коленчатого вала двигателя

Запуск холодного двигателя при температуре до минус 15 градусов

В этом случае для начала необходимо будет отключить масляный радиатор. После этого закрыть жалюзи этого радиатора и установить специальный утеплительный чехол облицовки для радиатора.

Далее нужно будет повернуть рукояткой коленчатый вал двигателя. Поворачивайте его примерно на четыре оборота. После нужно вытянуть ручку управления воздушной заслонкой карбюратора до максимума. Далее необходимо выполнить те же действия, что и при запуске двигателя при плюсовой температуре.

Запуск холодного двигателя при температуре ниже минус 15 градусов

Сразу обратим Ваше внимание на то, что нужно запускать холодный двигатель только после предварительного его прогрева предпусковым подогревателем. Но если вдруг в момент запуска у вас не будет предпускового подогревателя, то можно просто пролить через систему охлаждения горячую воду. Если вы делаете предварительный прогрев горячей водой, то ее нужно обязательно залить в радиатор

Не забывайте сливать воду по мере ее остывания из системы охлаждения. Это можно сделать через специальный сливной кран. Только помните, что после систему нужно опять заполнять горячей водой. Таким образом, прогревайте всю систему до тех пор, пока коленчатый вал двигателя не начнет вращаться. Вращение должно быть достаточно легким с хорошо ощутимой компрессией в цилиндрах

Если вы делаете предварительный прогрев горячей водой, то ее нужно обязательно залить в радиатор. Не забывайте сливать воду по мере ее остывания из системы охлаждения. Это можно сделать через специальный сливной кран. Только помните, что после систему нужно опять заполнять горячей водой. Таким образом, прогревайте всю систему до тех пор, пока коленчатый вал двигателя не начнет вращаться. Вращение должно быть достаточно легким с хорошо ощутимой компрессией в цилиндрах.

Также рекомендуется прогревать горячей водой и впускной трубопровод, воду на него при этом нужно лить аккуратно, тоненькой струей, чтобы тепло могло успеть передаться трубопроводу.После этого нужно провернуть рукой вентилятор для того, чтобы устранить возможное примерзание крыльчатки насоса в системе охлаждения. Далее все нужно делать по такому же принципу, как было описано в предыдущем разделе про запуск двигателя при температуре до минус 15 градусов.

Запуск горячего двигателя УАЗ 469

Здесь тоже есть парочка тонкостей, о которых нужно всегда помнить. При запуске горячего двигателя не нужно прикрывать воздушную заслонку карбюратора. Также не желательно нажимать резко на педаль управления дроссельной заслонкой, поскольку это может привести к переобогащению горючей смеси и не даст вам возможность запустить двигатель.

А вот если все-таки горючая смесь оказалась переобогащенной, то тогда нужно продуть все цилиндры воздухом. Для этого плавно жмите на педаль дроссельной заслонки карбюратора до максимума. После очень быстро поверните стартеров коленчатый вал в двигателе на пару оборотов.

Управление раздаточной коробкой УАЗ Буханка

Раздаточная коробка УАЗ Буханка управляется дистанционно, из кабины водителя. Рычаги, при помощи которых манипулируют автомобилем, расположены по правую сторону от пользователя. Верхний стержень активирует и выключает переднюю пару колёс машины, снабжен двумя позициями: верх (мост активирован), низ (мост деактивирован).

Положение рычагов раздатки УАЗ Буханка:

Расположение рычагов раздатки на УАЗ Буханка возможно в трёх вариантах. Первое, главная передача активирована, срединное (нулевое), главный вал не крутится, второе, активирована низкая передача.

С целью избежать поломки раздатки при неправильной активации передачи, предусмотрено блокирующее устройство. Изделие фиксируется в крышке стержней изменения передач. Благодаря предохранителю, пониженная ступень включается после активации передней пары колёс. Между тем, передняя пара колёс не активируется, при подключении пониженной передачи. Реализовано решение шариком, выполняющего роль замка. Сфера в крышке не даёт переместить стержни, деактивирует переднюю пару колёс, пока стержням не включат понижающую передачу. Замок не даёт перегрузить карданный вал и заднюю пару колёс.

Встречаются однорычажные управляющие элементы, один стержень поочерёдно активирует: переднюю пару колёс, нулевую, потом низкую ступени.

Коробка передач УАЗ предназначена для передачи усилия, создаваемого двигателем автомобиля, на трансмиссию, ступенчатого изменения частоты оборотов и, соответственно, скорости движения машины. Она обеспечивает задний ход машины и возможность автомобиля стоять с работающим двигателем. КПП на УАЗ 452 располагается под днищем транспортного средства между сцеплением и раздаточной коробкой и крепится шпильками к картеру сцепления. Ее вес составляет порядка 34 кг.

Принцип действия КПП УАЗ 452 основан на механической передаче крутящего момента парами зубчатых шестерен с разным количеством зубьев и различными передаточными числами. КПП УАЗ буханка обеспечивает 4 режима движения переднего хода со следующими передаточными числами: 4,12; 2,64; 1,58; 1,00. Передаточное число заднего хода механизма переключения передач УАЗ 452 составляет 5,23.

К автомобилю скорой медицинской помощи на базе УАЗ…

• Изображение
• Текст

2

К автомобилю скорой медицинской помощи на базе

УАЗ-396295 должно быть приложено настоящее руководство, руководство по эксплуатации базовых автомобилей УАЗ (РЭ 05808600.106-2007, далее РЭ), сервисная книжка авто- мобилей УАЗ (СК 05808600.034-2007, далее СК), инструкции и паспорта на дополнительное и медицинское оборудование.

В настоящем руководстве приведены отличительные осо-

бенности конструкции и обслуживания автомобиля скорой медицинской помощи на базе автомобилей УАЗ-396295.

При эксплуатации и обслуживании автомобиля соблюдайте

меры безопасности и предупреждения, изложенные в РЭ, настоящем руководстве и инструкциях на дополнительное электрооборудование и приборы.

ОАО «Ульяновский автомобильный завод», 2012

Разборка коробки передач, синхронизированной частично

Разборку проводите в следующем порядке: 1. Снимите боковую крышку с механизмом переключения. 2. Снимите крышку подшипника первичного вала. 3. Проверните первичный вал вырезом в сторону шестерни привода промежуточного вала и выньте первичный вал с роликами и блокирующим кольцом синхронизатора.

Рис. 3.16. Снятие блока шестеpен заднего хода

4. Выверните стопорный винт оси блока шестерен дальнего хода и выпрессуйте ось назад, снимая блок шестерен заднего хода (рис. 3.16). 5. Снимите пластины, крепящие задний подшипник вторичного вала.

Рис. 3.17. Снятие стопоpного кольца ступицы синхpонизатоpа

6. Снимите стопорное кольцо ступицы синхронизатора (рис. 3.17) и выньте вторичный вал назад. При этом все шестерни с вала снимутся, а подшипник останется на валу. 7. Отверните специальным ключом крышку переднего подшипника промежуточного вала.

Рис. 3.18. Снятие пpомежуточного вала

8. Отверните специальным ключом гайку переднего подшипника промежуточного вала и выньте промежуточный вал вместе с подшипником назад (рис. 3.18). При этом шестерни привода II и III передач снимутся с вала. 9. Отверните специальным ключом гайку крепления подшипника первичного вала, которая имеет левую резьбу.

Рис. 3.19. Снятие подшипника с первичного вала

10. Снимите с помощью съемника подшипник с первичного вала (рис. 3.19). 11. Снимите с помощью съемника задний подшипник промежуточного вала. Болт крепления подшипника имеет левую резьбу и застопорен тарельчатой пружиной.

Разборка механизма переключения автомобилей семейства УАЗ–3741 (рис. 3.23) Разборку производите в следующем порядке: 1. Извлеките три заглушки отверстий штоков в одном из торцев крышки (см. рис. 3.21). 2. Расшплинтуйте и выверните винты стопорения вилок. 3. Отверните пробку гнезда фиксатора штока I и II передач и выньте пружину и шарик фиксатора. 4. Выпрессуйте штоки (см. рис. 3.22) через отверстия в крышке, где сняты заглушки, и снимите вилки. При выпрессовке штоков III и ГУ передач и заднего хода не потеряйте шарик фиксатора, выбрасываемый пружиной. 5. Выньте пружины и шарики фиксаторов штоков; выньте два замочных плунжера через отверстие фиксатора I и II передач. 6. Отверните гайку и снимите со шлицев рычаг 22 (см. рис. 3.23), 7. Выбейте вниз штифт 24 крепления оси рычага 23 и выньте ось вместе с рычагом выбора.

Рычаги переключения на уаз буханка. Легендарная УАЗ буханка. Тюнинг, ремонт

ОРГАНЫ УПРАВЛЕНИЯ АВТОМОБИЛЕЙ СЕМЕЙСТВА УАЗ — 3741 I Щиток приборов 2. Крышка лючка кбачку главного цилиндра гидропривода выключения сцепления 3. Колесо рулевое 4. Кнопка звукового сигнала 5. Рычаг переключения указателя поворота 6. Козырек противосолнечный 7. Плафон кабины 8. Поручень пассажира 9. Зеркало заднего вида 10 Ручка замка двери II Ручка стеклоподъемника 12. Пепельница В. Рычаг переключения передач И. Рычаг включения переднего моста. Имеет 2 положения: переднее — мосгвключен, заднее — мост выключен 15. Рычаг включения прямой и понижающей передач раздаточной коробки. Их Рукоятка привода жалюзи радиатора 17. Ручка управления воздушной заслонкой карбюратора. Фиксируется поворотом на 90° в любую сторону 1& Ручка управления дроссельной заслонкой карбюратора. Фиксируется поворотом на 90” в любую сторону 19. Сиденье водителя 20. Выключатель «массы» аккумуляторной батареи 2L Переключатель топливных баков. Имеет три положения: повернут вправо — включен правый (дополнительный) топливный бак; повернут вперед-кран закрыт; повернут влево- включен левый (основной) топливный бак. (На автомобилях УАЭ-39091 кран не устанавливается) 22. Рычагсгояночной тормозной системы 23. Педаль привода дроссельной заслонки карбюратора 24. Педаль тормозная 25. Педаль сцепления 26. Переключатель света ножной 27. Розетка штепсельная 28. Блок плавких предохранителей 29. Кнопка теплового предохранителя в цепи освещения 30. Выключатель электродвигателя вентилятора отопителя 31. Переключатель света центральный. Имеет три положения: первое — все выключено, второе — включены габаритные фонари, третье — включены габаритные фонари и ближний или дальний свет (в зависимости от положения ножного переключателя света) 32. Выключатель зажигания. Имеет четыре положения ключа: 0 — нейтральное, I — включено зажигание, II — включено зажигание и стартер, III — включен приемник (при его установке) 33. Сигнальная лампа аварийного перегрева охлаждающей жидкости 34. Сигнальная лампа аварийного давления масла в смазочной системе двигателя 35. Фонарь контрольной лампы гидропривода тормозных механизмов (красный) 36. Фонарь лампы указателя поворота (зеленый) 37. Лампа сигнальная дальнего света фар 38. Переключатель стеклоочистителя (вращением ручки) и омывателя (нажатием на ручку в осевом направлении) 39. Выключательаварийной сигнализации 40. Спидометр с суммирующим счетчиком пройденного пути 4L Вольтметр. Показывает напряжение в бортовой сети автомобиля 42. Указатель давления масла в смазочной системе двигателя 43. Фонарь контрольной лампы включения стояночного тормозного механизма (красный) 44. Указатель температуры охлаждающей жидкости в блоке цилиндров двигателя 45. Указатель уровня топлива в левом баке I. Положения ключа в выключателе зажигания П. Схема положения рычагов коробки передач и рычагов раздаточной коробки

И почему то даже руль установлен старый, жесткий

Хотя на пассажирской линейке ( , ) руль установлен «мягкий», двухспицевой. Правда в той линейке еще присутствуют ГУР и АБС! Так, что видимо, такая комплектация

Крепление рессоры УАЗ

Установка усиленной рессоры является не слишком сложным делом. Работы выполняются в следующем порядке:

• Сначала поднимается задняя часть машины, пока колеса не начнут свешиваться. Обязательно устанавливается страховочная балка или опора.
• Затем снимается колесо.
• Выполняется монтаж дополнительной опоры под мост. Вполне для этого подойдет штатный домкрат.
• Откручиваются стремянки и чашки блока.
• Демонтируется амортизирующий элемент с нижнего крепления.
• Опускается мост.
• Старая рессора демонтируется.
• Примеряется новый элемент.
• Мост опускается до точки, оптимальной для установки новой детали.
• Элемент помещается в чаши, расположенные на раме, свисающая часть подпирается деревянным бруском, что не позволит выскочить рессоре до момента окончательной установки.
• Монтируется подготовленный новый узел, закрепляется стремянками, но пока не затягивается до упора.
• Выставляются чаши по прежнему месту установки.
• Поднимается мост, пока рессоры не осядут на подушки.
• Бортируется колесо.
• Закручиваются нижние чашки.

На этом ремонт УАЗа по части замены рессор можно считать готовым. Чтобы устанавливаемая деталь лучше села на свое место, желательно при работе загрузить заднюю часть автомобиля. После проведения работ проверьте авто в деле на малой скорости. Если не наблюдается дискомфорта и скрипа, модернизация проведена успешно.

Платформа для конвейерных моделей

Ставшая знаменитой «Буханка», благодаря своему цельнометаллическому кузову модель «452» послужила платформой для создания целой линейки транспортных средств:

1. УАЗ 2206 – микроавтобус, рассчитанный на 11 человек;
2. УАЗ 3962 – автомобиль для службы скорой медицинской помощи;
3. УАЗ 396255 – гражданская модификация санитарного авто для нужд сельской местности;
4. УАЗ 39099 – продвигается под именем «Фермер». Рассчитан на 6 пассажиров и 450 кг груза;
5. УАЗ 3741 – автомобиль-фургон для перевозки 2 пассажиров и 850 кг груза;
6. УАЗ 3303 – бортовой автомобиль с кузовом открытого типа;
7. УАЗ 3904 – грузопассажирская версия, совмещающая удобства цельнометаллического кузова для пассажиров и открытого кузова для грузов.

Веревка за кулисами.

УАЗ установлен в боковой крышке коробки передач. Скользящие вилки крепятся к стержням с помощью конического винтового проволочного конуса. Правильное положение рычагов проверяется в нейтральном положении передач в коробке передач после установки механизма переключения передач в коробке передач в соответствии с рис.

Проверка и оценка состояния четырехступенчатой ​​коробки передач с синхронизаторами на всех передних передачах. Обработка шатунов УАЗ до шаровых наконечников стабилизатора, а также уменьшение хода. При последовательном включении первой и задней передач необходимо проверить правильность регулировки привода. В этих положениях тяговые и промежуточные рычаги не должны находиться рядом с соседними деталями.

Рычаг в кабине не должен приближаться к панели приборов или капоту, чтобы не повредить руки водителя. Коробка передач в коробке передач должна быть заполнена, т.Е. Шток переключения передач должен быть заблокирован.

Механизм управления и механизм переключения после регулировки должны обеспечивать правильную работу коробки передач и комфорт водителя. Параллельная съемка новой модели за кадром, открытие и закрытие капота. Передача инфекции «пол-синхронизация»,

После этого поставьте рычаг 1 в положение, соответствующее выбору передач III и IV, а также свободно подключите рычаг переключения 5 и произведите собственный ремонт УАЗа! Проблема в том, что при охоте они не могли включить заднюю передачу, они фиксируются в вилках в нейтральном положении и в положениях, где включены передачи.

Муфта с рычагом, установленным на пазах вертикального ролика, используется для переключения вил. Муфта может двигаться вдоль оси вдоль ролика. Когда ролик вращается, муфта вращается и его рычаг перемещает ту или иную вилку. И почему я бросил кабели и вернулся к стержням. Зарубежные сцены, конечно, правят. Но тяга спокойнее. Замена гильзы коробки передач. Буханка УАЗ. Проблемы с коробкой начались осенью.

Обратная скорость начала взлетать. В конце регулировки убедитесь, что шестерни включены. Для этого включите первую передачу и убедитесь, что шатуны и рычаги не опираются на соседние детали

В этом случае обратите внимание на то, что промежуточный рычаг 6 не опирается на поперечный элемент рамы и крыло. Когда задняя передача включена, зазор между ними должен составлять мм

Таким образом, каждый из остальных стержней закрывается фиксирующим крекером и не может быть удален из нейтрального положения, пока предварительно переключенный стержень не вернется в нейтральное положение.

Ремонт раздатки УАЗ Буханка

Серьёзный ремонт раздатки УАЗ выполняется редко. Как правило, для восстановления нормальной работоспособности хватает регулировки изделия и смазки проблемных участков. Если починки не избежать, то операцию по возвращению коробке былого функционала делают в строгой очерёдности.

• Демонтаж раздаточной коробки;
• Разборка раздаточной коробки;
• Обнаружение неисправностей;
• Устранение неисправностей (замена, восстановление деталей);
• Сборка раздаточной коробки;
• Установка раздаточной коробки на место;
• Проверка работоспособности и настройка.

Перед проведением работ подбирают необходимые инструменты, для этого выясняют вид и тип раздаточной коробки. Функционально, починка представляет собой замену повреждённых деталей новыми, по этой причине стадии отбраковки уделяют больше внимания.

• Сальники (меняются при разборке, не зависимо от степени износа);
• Шестерёнки (детали не подлежат починке ввиду испытываемых нагрузок);
• Вилки и шлицы (элементы влияют на качество работы и безопасность);
• Подшипники;
• Защитный кожух (при обнаружении трещин и сколов деталь меняется).

Механизм управления раздаточной коробкой УАЗ:

В заключение

О легендарном автомобиле помнят многие из нас.

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома.

Буханка удостоилась участия в Олимпиаде 2014

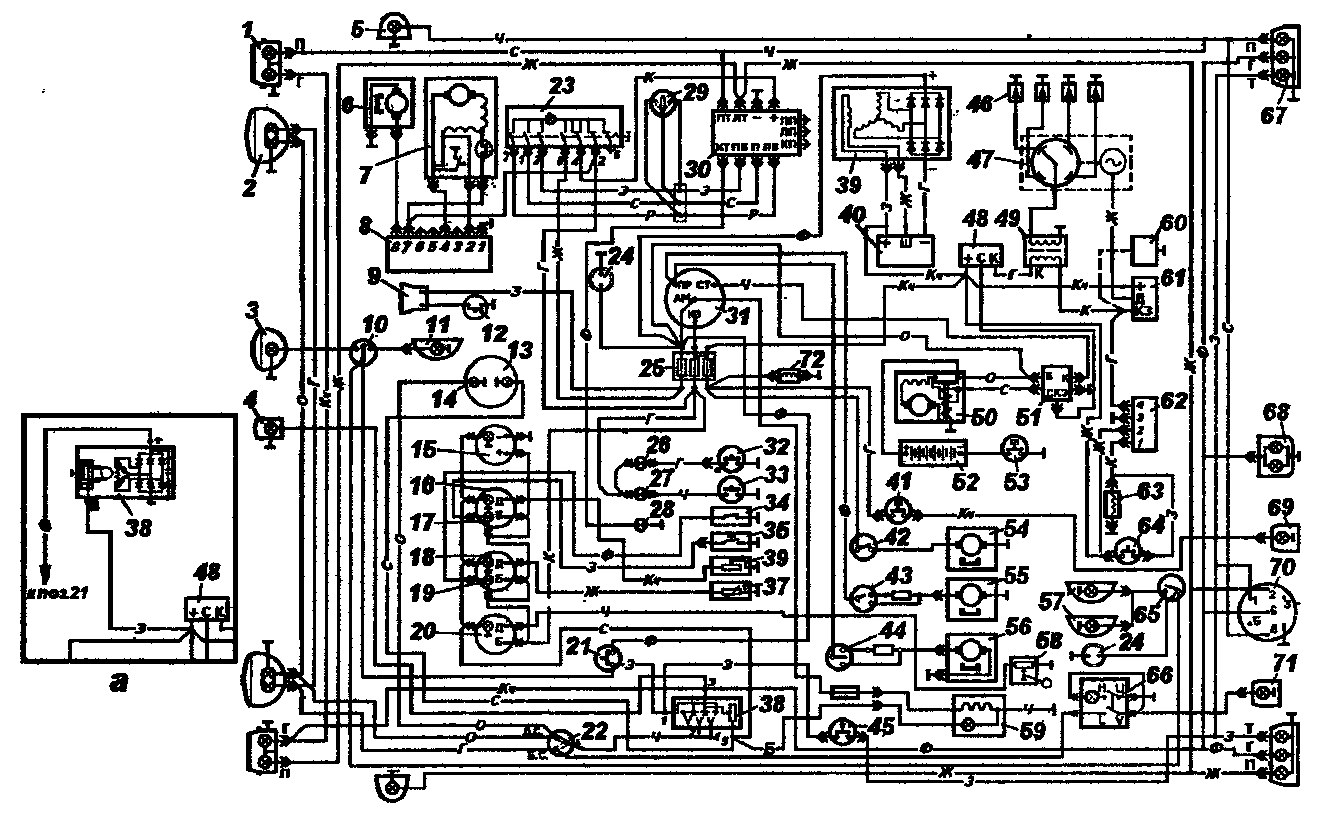

Рис. 246. Схема электрооборудования автомобилей УАЗ-3962 и УАЗ-2206:

1-передний фонарь; 2-фара; 3-поворотная фара; 4-фонарь спецзнака; 5-повторитель указателей поворота; 6-электродвигатель омывателя; 7-электродвигатель стеклоочистителя; 8-переключатель стеклоочистителя и омывателя; 9-звуковой сигнал; 10-выключатель плафона кабины; 11-плафон кабины; 12-выключатель звукового сигнала; 13-спидометр; 14-сигнальная лампа дальнего света фар; 15-вольтметр; 16-указатель давления масла; 17-сигнальная лампа аварийного давления масла; 18-указатель температуры охлаждающей жидкости в блоке цилиндров; 19-сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 20-указатель уровня топлива в баке; 21-тепловой предохранитель; 22-ножной переключатель света; 23-выключатель аварийной сигнализации; 24-штепсельная розетка; 25-блок плавких предохранителей; 26-сигнальная лампа включения стояночного Тормоза; 27-сигнальная лампа аварийного состояния гидропривода тормозов; 28-сигнальная лампа указателей поворота; 29-переключатель указателей поворота; 30-прерыватель указателей поворота; 31-выключатель зажигания; 32-выключатель сигнальной лампы включения стояночного тормоза; 33-выключатель сигнальной лампы аварийного состояния гидропривода тормозов; 34-датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе; 35-датчик сигнальной лампы аварийного давления масла; 36-датчик указателя давления масла; 37-датчик указателя температуры охлаждающей жидкости в блоке цилиндров; 38-центральный переключатель света; 39-генератор; 40-регулятор напряжения; 41-выключатель фонаря заднего хода; 42-выключатель электродвигателя вентилятора в кабине; 43-выключатель электродвигателя вентилятора отопителя в кабине; 44-выключатель электродвигателя вентилятора отопителя в салоне; 45-выключатель сигнала торможения; 46-свеча зажигания; 47-датчик-распределитель; 48-добавочное сопротивление; 49-катушка зажигания; 50-стартер; 51-дополнительное реле стартера; 52-аккумуляторная батарея; 53-выключатель «массы»; 54-электродвигатель вентилятора в кабине; 55-электродвигатель вентилятора отопителя в кабине; 56-электродвигатель вентилятора отопителя в салоне; 57-плафоны в салоне; 58-датчик указателя уровня топлива в баке; 59-прикуриватель; 60-аварийный вибратор; 61-транзисторный коммутатор; 62-электронный блок управления карбюратором; 63-электромагнитный клапан; 64-микровыключатель; 65-выключатель противотуманного фонаря с встроенной сигнальной лампой включения; 66-выключатели плафонов в салоне; 67-задний фонарь; 68-фонарь освещения номерного знака; 69-фонарь заднего хода; 70-штепсельная розетка прицепа; 71-противотуманный фонарь; 72-клапан разбалансировки поплавковой камеры карбюратора

а-схема подключения генератора со встроенным интегральным регулятором напряжения

Условное обозначение расцветки проводов: Б-белый; Г-голубой; Ж-желтый; 3-зеленый; К-красный; Кч-коричневый; О-оранжевый; Р-розовый; С-серый; Ф-фиолетовый; Ч-черный

1. Поз. 42 и 54 устанавливаются на автомобилях в тропическом исполнении. 2. Поз. 62, 63, 64 с карбюратором К126-ГУ не устанавливаются. 3. Поз. 3, 4, 70 устанавливаются только на автомобиле УАЗ-3962

Для обеспечения работоспособности всех электрических приборов на любом автомобиле используется электросхема. В данной статье мы поговорим о легендарных автомобилях отечественного производства — УАЗ. Что представляет собой электросхема машины УАЗ Буханка, каковы ее особенности — об этом читайте ниже.

Любой автомобилист может выполнить ремонт переднего моста УАЗ Буханка и УАЗ 469 своими руками. Эта работа несложная. Конструктивно обе этих модели схожи. Особенно это касается подвески. Рамная конструкция подразумевает простоту демонтажа переднего моста и высокую надежность автомобиля. Имеются некоторые различия в рессорной и пружинной подвеске. Но эти особенности не сильно влияют на сложность работы.

Для ремонта практически не понадобятся никакие особые инструменты. Все работы производятся минимальным набором инструментов, имеющихся у каждого водителя.
