Изучаем снип: горячее водоснабжение

Установка сгонов

Основными преимуществами установки сгонов являются:

  • простота монтажа. Соединение труб сгоном не требует для выполнения сварочного аппарата и навыков работы с ним. Работа может быть выполнена начинающим мастером;
  • невысокая стоимость;
  • получение разъемного соединения;
  • возможность проведения ремонта без отключения всей трубопроводной магистрали.

Места размещения фитингов

Сгоны рекомендуется устанавливать:

  • после кранов и/или вентилей, что позволит отключить последующий участок трубопроводной системы для выполнения ремонтных или профилактических работ;
  • на центральных стояках какой-либо системы;
  • при подключении оборудования (радиаторов отопления, котлов, приборов индивидуального учета и так далее);
  • на подводках стационарного типа.

Места, где требуется монтаж сгона

Установка фитинга

Для монтажа трубопровода потребуется приобрести сгон с муфтой и контргайкой (стандартный комплект фитинга).

Комплект фитинга «Сгон»

Соединение сгонов муфтой производится по следующей схеме:

  1. на конец сгона с длинной резьбой устанавливается контргайка, а затем накручивается соединительная муфта;
  2. соединяются участки трубопроводной системы;
  3. муфта плавно перемещается на короткий участок резьбы до упора («заклинивания», как готовят профессиональные сантехники);
  4. длинный участок резьбы герметизируется любым способом: можно использовать обычную льняную нить с дополнительной фиксацией краской или специальным составом; можно специализированные средства, такие как ФУМ-лента, нить Тангит Унилок и так далее;

Варианты уплотнения резьбового соединения

  1. муфта закрепляется контргайкой;
  2. все элементы соединения в сборе фиксируются при помощи газового ключа;

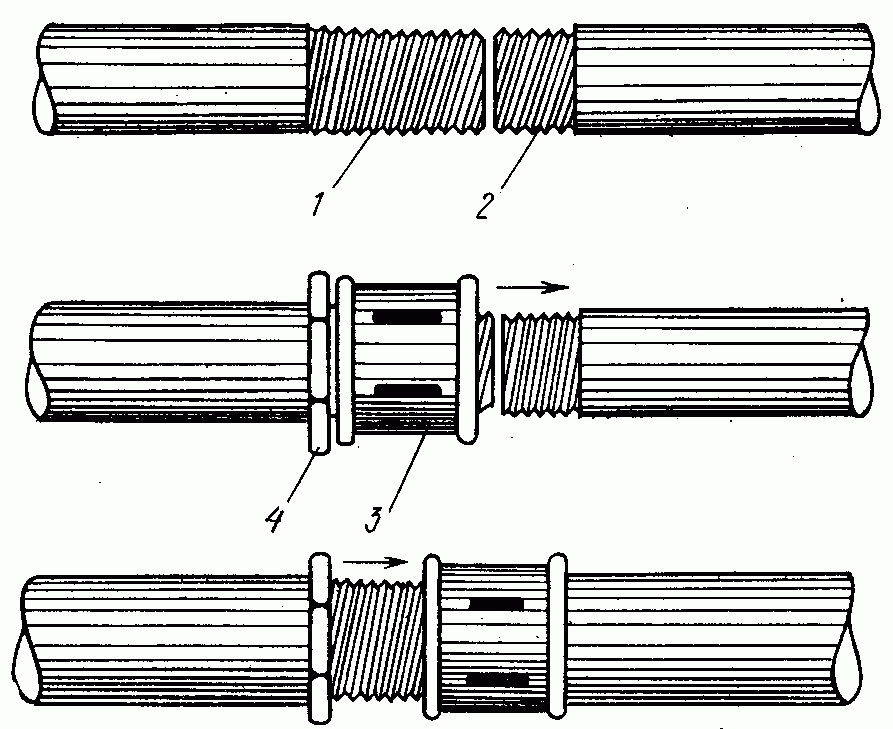

Последовательность сборки трубопровода при помощи сгонов

  1. проверяется герметичность полученного соединения. При наличии течи через фитинг рекомендуется увеличить количество герметизирующего материала и плотнее затянуть гайку.

Что такое сгон и как его установить, смотрите на видео.

Стандартные сгоны могут быть установлены на трубопроводные системы при соблюдении следующих условий:

  • максимальное давление внутри магистрали не превышает показателя в 16 атмосфер;
  • максимальная температура рабочей среды – 175°С.

При необходимости установки сгонов на системы с иными параметрами требуется изготовление сгонов по индивидуальным параметрам.

Труба бесшовная ГОСТ 8732-78 с резьбой

Является продукцией общего назначения, изготавливается путем горячей прокатки. Материалом для производства служит конструкционная углеродистая обыкновенная, качественная и легированная сталь марок Ст2, Ст4, Ст5, Ст6, Ст 10, 40Х, 09Г2С . По точности производства трубный прокат делится на металлоизделия повышенной и обычной точности. Технологический процесс состоит из двух основных этапов:

  • Прошивки. Стальную болванку нагревают до температуры рекристаллизации металла и пропускают через пресс или стан винтовой прокатки для получения толстостенной заготовки (гильзы).
  • Прокатки. Гильзу повторно нагревают и с помощью прокатного стана формируют трубное изделие с заданными размерами диаметра и толщины стенок.

После этого изделия калибруют и нарезают на отрезки стандартной длины от 4 до 12,5 м. Далее трубы отправляются на дополнительную обработку — отделку поверхности и нарезку резьбы. Бесшовные горячедеформированные трубы характеризуются долговечностью и высокой надежностью за счет бесшовной технологии производства. Трубный металлопрокат из конструкционных марок стали предназначены для эксплуатации при положительных и отрицательных температурах под давлением. Цена за 1 метр напрямую зависит от линейных параметров изделия. Труба ГОСТ 8732-78 выпускается с наружным диаметром от 20 до 550 мм при толщине стенки от 2,5 до 75 мм. Поскольку производители металлопроката реализуют продукцию на вес при оформлении заказа на поставку продукции потребуется рассчитать сколько метров в 1 тонне. К примеру, вес 1 погонного метра трубного металлоизделия с наружным диаметром 60 мм и толщиной стенки 9 мм составляет 11,32 кг. Путем

  • полученный штрипс пропускают через обжимной стан, где с помощью вращающихся вальцов он превращается в заготовку с круглым сечением и открытым швом;
  • края штрипса сваривают при помощи высокочастотной сварки, снимают грат и охлаждают;
  • готовое трубное изделие калибруют, режут на отрезки нужной длины, снимают торцы;
  • после это трубы подвергают термообработке и отправляют на правильный стан.

Качество шва контролируется при помощи вихревых токов или ультразвука. Продукция проходит визуальный контроль и подвергается гидроиспытаниям. Электросварные трубы отличаются высоким качеством и имеют привлекательный внешний вид. Соединительные швы на поверхности практически незаметны. Линейные параметры электросварных труб:

  • внешний диаметр 10-1420 мм;
  • толщина стенок 1-32 мм;
  • длина 2-12 м.

По точности длины делятся на два класса:

  • с ровно обрезанными краями;
  • не заторцованные, порезанные в линии стана.

Допустимые отклонения от нормы не должны превышать:

  • по длине 15 мм для первого класса, и 100 мм для второго;
  • по внешнему диаметру от 0,2 до 6,0 мм;
  • по толщине стенок до 1,5 мм.

Электросварные трубы с резьбой широко применяются в монтаже трубопроводов для рабочих сред с разной степенью агрессивности — нефтепродуктов, воды, газа.

Черная сталь

Сталь ржавеет. Особенно быстро она ржавеет при длительном контакте с водой. Именно поэтому заложенный в нормативные документы ресурс стальных стояков и подводок, прямо скажем, не поражает длительностью.

Нормативный срок службы

Главный документ, устанавливающий нормативные сроки службы инженерных коммуникаций в жилом здании — ВСН (ведомственные строительные нормы) за номером 58-88, принятые в 1988 году. Они регламентируют сроки техобслуживания, реконструкции и ремонта зданий.

Документ регламентирует порядок ремонта и реконструкции зданий

В приложении №3 к документу приводятся следующие цифры:

Элемент инженерной системы Нормативный срок службы, лет
Стояк или подводка холодного водоснабжения из газовых труб 15
Стояк или подводка горячего водоснабжения из газовых труб в здании с закрытой системой теплоснабжения (без отбора горячей воды из системы отопления) 10
То же, в здании с открытой системой теплоснабжения (ГВС отбирается из контура отопления) 15
Полотенцесушители в системе ГВС 15

Деструктивные факторы

Какие факторы ограничивают срок службы ВГП труб без антикоррозионного покрытия:

Изображение Описание

Стальные стояки водоснабжения. Первый свищ, заставивший мокнуть потолок, появился в перекрытии

Коррозия. Ржавление трубы ускоряют нарушенный внешний слой краски, частые отключения водоснабжения (в этом случае неокрашенная внутренняя поверхность трубы контактирует с обладающим высокой влажностью воздухом) и плохая вентиляция в санузле (читай — стабильно высокая влажность).

Первые свищи появляются на продольных сварных швах (ВГП трубы ГОСТ 3262 — электросварные), на резьбах, где толщина стенок трубы минимальна, и в перекрытиях, где поверхность труб не вентилируется и (в случае стояков ХВС) непрерывно смачивается выпадающим на них конденсатом.

Известковые отложения и ржавчина почти полностью перекрыли просвет в водопроводной трубе

Зарастание труб отложениями  (прежде всего известковыми солями) и ржавчиной.

Скорость зарастания прямо пропорциональна жесткости воды в регионе: там, где она по пути к потребителю размывает осадочные породы, просвет в водопроводе уменьшается гораздо быстрее. Сужение просвета приводит к падению напора воды на подключенных к водопроводу  на сантехнических приборах.

Диаметр стальных стояков подбирается с поправкой на уменьшение пропускной способности трубы из-за отложений

Диаметр трубопровода. Чем больше внутреннее сечение трубы, тем дольше она сохраняет приемлемую пропускную способность.

Чем больше толщина стенки, тем дольше труба сможет противостоять коррозии

Толщина стенок. По ГОСТ 3262 производятся обыкновенные, усиленные и облегченные трубы.

Понятно, что усиленные до появления первых сквозных свищей прослужат дольше.

Химическая промывка способна преобразить старый водопровод

Реальный срок службы

На памяти автора минимальный срок беспроблемной службы стального водопровода ХВС в новом здании составил всего 10 лет. Дом строился и сдавался незадолго до распада Союза, в условиях жесткой экономии на стройматериалах и фактической неработоспособности советских норм и стандартов. Облегченные ВГП трубы, закупленные из соображений экономии, быстро и массово начали течь на сварных соединениях и резьбах.

На фото — типичное состояние стояка холодного водоснабжения после 20 лет службы

Старейшие инженерные системы из черной стали служат уже более полувека.

Помимо большой толщины стенок труб, их долгожительству способствуют:

  • Низкий уровень влажности;
  • Отсутствие конденсата на трубах ХВС;
  • Периодическая покраска стояков и подводок;
  • Низкое содержание минеральных солей в воде.

Конструктивные особенности схемы отопления

В цепи отопления за элеваторным узлом находятся разные задвижки. Их роль нельзя недооценивать, поскольку они дают возможность регулировать отопление в отдельных подъездах или в целом доме. Чаще всего регулировка задвижек осуществляется вручную сотрудниками теплоснабжающей компании, если возникает такая необходимость.

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах «). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Установка сгонов

Основными преимуществами установки сгонов являются:

  • простота монтажа. Соединение труб сгоном не требует для выполнения сварочного аппарата и навыков работы с ним. Работа может быть выполнена начинающим мастером;
  • невысокая стоимость;
  • получение разъемного соединения;
  • возможность проведения ремонта без отключения всей трубопроводной магистрали.

Места размещения фитингов

Сгоны рекомендуется устанавливать:

  • после кранов и/или вентилей, что позволит отключить последующий участок трубопроводной системы для выполнения ремонтных или профилактических работ;
  • на центральных стояках какой-либо системы;
  • при подключении оборудования (радиаторов отопления, котлов, приборов индивидуального учета и так далее);
  • на подводках стационарного типа.

Места, где требуется монтаж сгона

Размеры

Футорки представлены разными размерами, для различных задач. Они могут ориентироваться на стандарты ГОСТ/DIN, а могут быть нетиповыми, в зависимости от конструкторских решений производителя мебели. Нетиповые обычно не продаются по отдельности, а идут в комплекте при заказе готовой мебели. Но в основном производители ориентируются на стандарт DIN 7965 для врезной мебельной муфты-футорки.

То есть, внутренний диаметр футорки подбирается также, как и обычной гайки: к ней присоединяется ответный винт того же диаметра (для футорки М4 – винт М4 и так далее). Наиболее ходовые размеры: М4, М5, М6, М8, М10. А также есть муфты под шурупы, шпильки, саморезы.

Чтобы правильно подобрать футорку, кроме диаметра внутренней резьбы, нужно учитывать также ее внешний диаметр и длину. Внешний диаметр обычно – от 6 до 29 мм. Шаг резьбы – от 0,5 до 1,5 мм. Внешний диаметр определяет размер отверстия, которое высверливается в материале. Вместе с этим параметром нужно учитывать способ крепления – резьбовая футорка, с насечкой, с распорным механизмом и так далее.

Длина – это насколько глубоко втулка будет уходить в материал. Обычно этот параметр – от 8 до 20 мм. Выбирать футорку по длине нужно исходя из того, чтобы до лицевой стороны оставалось минимум несколько миллиметров (отверстие делается обычно не сквозным). А также втулка не должна выпирать и мешать монтажу другой фурнитуры.

В то же время длина должна быть достаточной, чтобы крепление было прочным и выдерживало положенные нагрузки. Поэтому один из самых востребованных вариантов – футорка с соотношением внешнего диаметра и длины 10х13 мм под стандартный винт. Она считается универсальной. Хотя для ряда задач может потребоваться и миниатюрный крепеж или, наоборот, длинные втулки для высоконагруженных креплений.

Сгоны

Общие сведения

Сгон так же представляет собой соединительный фитинг, который, по сути, является коротенькой трубкой. С одной стороны деталь имеет короткую резьбу для соединения с фитингом. На другом ее конце имеется длинная резьба, на которой помещается контргайка и полностью муфта для соединения труб.

Желательно чтобы изделие имело достаточно длинную резьбу, так как в случае, если детали не помещаются на участке с резьбой, придется увеличивать расстояние между соединенными торцами трубы и сгона, что уменьшит прочность соединения.

Надо сказать, что данный соединительный элемент чаще всего применяется для водопроводов. По этой причине он нуждается в хорошей антикоррозионной защите. Наиболее распространенными являются следующие виды сгонов:

Никелированные Чаще всего применяются в жилых помещениях, чтобы придать трубопроводу более эстетичный вид. Конечно, цена таких фитингов более высокая, чем обычных стальных.
Оцинкованные Используют на участках, где система подвергается воздействию атмосферных явлений.
Стальные Чаще всего применяют для трубопроводов, которые укладываются в землю. Для защиты от коррозии выполняют их покраску.

Согласно ГОСТ6357-73 размеры сгонов для труб могут быть следующими:

Длина изделия, мм Внутренний диаметр, мм Длина длинного резьбового участка, мм Длина короткого резьбового участка, мм
150 50 65 17
130 32 55 13
110 15 40 9

Кроме того, существуют некоторые промежуточные размеры. Естественно, подбираются соединительные детали в соответствии с диаметром трубопровода.

Схема монтажа трубопровода

Особенности соединения

Инструкция по сборке трубопровода выглядит следующим образом:

  • В первую очередь на трубу накручивается муфта.
  • Затем изделие короткой стороной вкручивается в соединительный фитинг (в некоторых случаях сгон соединяется напрямую). Соединение должно получиться крепким, поэтому закручивать детали необходимо до упора.
  • На длинный конец детали нужно накрутить контргайку.
  • Далее со стороны длинного резьбового участка нужно накрутить соединительный фитинг до упора.
  • После этого надо подвести конец сгона к трубе и свинтить муфту, чтобы она постепенно стала переходить на трубу. Чем точней совпадают оси деталей, тем легче выполнить соединение.
  • Далее фитинг стопорится контргайкой, для этого контргайку надо подвернуть к муфте, оставив расстояние в несколько сантиметров. Образовавшееся пространство между деталями нужно заполнить прядями льна, которые наматываются в сторону вращения гайки. После этого контргайка закручивается до упора, в результате чего соединение уплотнится, и вода не сможет просачиваться через него.

Контргайку лучше всего накручивать гаечным ключом, так как ее грани довольно узкие.

На фото – закрашенное место соединения деталей

Основные схемы

Существуют следующие схемы горизонтального отопления.

Однотрубная магистраль

Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.

Плюсы:

  • минимальные затраты;
  • простота в сборке;
  • высокий уровень износостойкости;
  • подходят для обогрева большой площади.

Минусы:

  • ограничения в регулировке температуры в каждом отдельном источнике тепла;
  • хрупкость при механических повреждениях.

Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.

Двухтрубная магистраль

Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.

Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.

Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:

  1. Одинаковая температура на выходе и входе.
  2. Подходит для отопления многоэтажного дома, коттеджа, склада.
  3. Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.

Минусы:

трудность в регулировании температуры при разветвленной системе.

Двухтрубная коллекторная параллельная магистраль

Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.

Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.

Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.

Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.

Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.

Плюсы:

  • минимальные затраты на трубы;
  • скрытая установка, за стеной (в полу);
  • возможность связывать оборудование в цельную конструкцию;
  • малая стоимость (отсутствие дорогостоящих элементов фиксации);
  • монтаж осуществляется даже на больших площадях;
  • равномерность подачи тепла исключает появление гидроударов.

Минусы:

  • сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
  • использование в системе труб одного диаметра.

Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.

Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.

Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.

Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.

Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:

Что такое фитинг

Фитинг — это деталь соединения трубопровода. Название это «забугорное», там любят все укороченное, чтобы было легко выговорить на бегу жующим ртом. Вот наше
определение фитинга из ГОСТ 15763-2005:

Малоинформативное название, не правда ли? Собственно эта статья написана для того, чтобы рассмотреть эти самые детали более подробно.

Более конкретное значение имеет термин «муфта», однако и он имеет довольно широкий перечень деталей. Муфта (сантехническая) — это деталь соединения двух труб между
собой. Соединяемые трубы могут быть как одинаковых, так и разных типов (и диаметров).

Муфты бывают обычные резьбовые (чугунные, латунные или бронзовые); комбинированные, для соединения металла с полипропиленом (разборные и неразборные); под пайку
(полипропилен или медь); компрессионные, для соединения металла с различными пластиками (сшитый полиэтилен или металлопластик), которые чаще называют цангами.

На практике, муфты для металлопластиковых труб и труб сшитого полиэтилена (PEX-AL и PEX) чаще называют фитингами, хотя термин «муфта» к ним также применим.

Как подобрать сгон

При выборе сгона требуется учитывать:

  • вид соединительного фитинга;
  • материал изготовления фитинга;
  • технические параметры.

Разновидности сгонов

Произвести классификацию сгонов можно по следующим признакам:

  1. в зависимости от конструктивного исполнения различают:
  • прямой сгон, предназначенный для монтажа на ровном участке магистрали (рисунок выше);
  • угловой сгон, предназначенный для участков с необходимостью смены направления трубопроводной системы;

Фитинг для смены направления магистрали

  Прямой и угловой сгоны отличаются исключительно по виду и предназначению. Все остальные параметры полностью идентичны.

  1. в зависимости от сферы применения различают:
  • компенсирующие сгоны. В большинстве случаев такие устройства устанавливаются в местах подключения сантехнического или газового оборудования, радиаторов отопления, так как позволяют компенсировать отклонение труб в пределах 5 см;
  • короткие и длинные сгоны, применяющиеся для подключения иного оборудования трубопроводной системы.

Разновидности сгонов для трубопровода

Многие, особенно начинающие сантехники, причисляют к разновидностям сгонов такие фитинги, как бочата и резьбы. Однако данное утверждение ошибочно.

Бочонок представляет собой отрез трубы с резьбой на концах. В отличие от сгона на трубу с обеих сторон наносится одинаковая по длине и размерам резьба. Предназначается такое устройство для соединения труб без сварки.

Фитинг для соединения труб между собой

Резьба – это фитинг, изготовленный из отреза трубы с резьбой на одном конце. Устройство применяется для присоединения иных видов резьбовых фитингов в водопроводную, газопроводную или отопительную систему.

Устройство для монтажа резьбовых фитингов

Подбор материала изготовления

Для изготовления сгонов используются такие материалы, как:

  • углеродистая сталь. Стальные фитинги отличается невысокой стоимостью и большим запасом прочности. Однако из-за сильной подверженности коррозии их монтаж производится преимущественно на системы газоснабжения;
  • оцинкованная сталь. Такие фитинги не подвержены образованию коррозийного налета, поэтому могут применяться в системах водоснабжения, в том числе и питьевого водопровода и отопления, а также на иных трубопроводах в местах возможного воздействия атмосферных осадков;
  • нержавеющая сталь. В отличие от оцинкованных фитинги из нержавеющей стали отличаются большей стоимостью и преимущественно предназначаются для питьевых водопроводных систем, а также для соединения труб в земле;
  • латунь. В настоящее время из-за высокой стоимости практически не используется.

Латунный сгон для трубопроводов

Определение технических параметров

Металлические сгоны изготавливаются в соответствии с ГОСТ 8969-2010. При подборе параметров следует учитывать:

  • вид резьбы. Сгоны могут быть с левой резьбой или с правой, с внутренней резьбой или с внешней резьбой. Подбор данного параметра осуществляется на основании данных оборудования, которое требуется подключить при помощи фитинга;
  • условный проход фитинга в соответствии с диаметром трубопроводной магистрали;
  • размер нанесенной на фитинг резьбы.

Стандартные размеры металлических сгонов в соответствии с ГОСТ

  Все технические параметры указываются в маркировке фитинга, которая наносится в соответствии с ГОСТ 8969-75. Например, Сгон40-Ц ГОСТ 8969-75 указывает, что фитинг изготовлен из оцинкованной стали (Ц) в соответствии с техническим регламентом и имеет условный проход 40 мм.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
