Размеры раструбов по ГОСТ 51613
Раструбы под уплотнительное кольцо для соединения должны иметь размеры, представленные в таблице, где a1 – внутренний диаметр раструба (*10-1 мм), a2 – внутренний диаметр раструба в месте установки кольца (*10-1 мм), e1 – толщина стенки раструба (*10-1 мм), g1 – длина раструба до канавки под кольцо (мм), g – длина раструба (*10-1 мм), a – угол фаски, SDR/S соответственно размерное отношение/серия.
Таблица 4
| Номинальный внешний диаметр, *102 мм | a1 | а2 | e1 при SDR/S | g1 | g | А | |||||
| 41/20 | 33/16 | 26/12,5 | 21/10 | 17/8 | 13,6/6,3 | ||||||
| 0,63 | 636 | 800 | — | — | — | — | 42 | 52 | 13 | 995 | 6 |
| 0,75 | 756 | 939 | — | — | — | 40 | 50 | 62 | 14 | 1025 | 7 |
| 0,90 | 907 | 1107 | — | — | 39 | 47 | 59 | 74 | 15 | 1105 | 8 |
| 1,10 | 1108 | 1325 | — | 37 | 46 | 58 | 73 | 89 | 17 | 1160 | 10 |
| 1,25 | 1259 | 1484 | — | 43 | 53 | 66 | 81 | 101 | 19 | 1215 | 11 |
| 1,40 | 1409 | 1642 | 39 | 47 | 59 | 74 | 91 | 113 | 20 | 1270 | 12 |
| 1,60 | 1610 | 1860 | 44 | 54 | 68 | 85 | 105 | 130 | 22 | 1345 | 14 |
| 1,80 | 1811 | 2083 | 48 | 61 | 76 | 95 | 118 | 146 | 23 | 1405 | 16 |
| 2,00 | 2012 | 2289 | 54 | 68 | 85 | 106 | 131 | 162 | 25 | 1465 | 18 |
| 2,25 | 2264 | 2545 | 61 | 76 | 95 | 119 | 147 | 183 | 27 | 1540 | 20 |
| 2,50 | 2515 | 2819 | 68 | 85 | 106 | 131 | 163 | 202 | 29 | 1622 | 22 |
| 2,80 | 2816 | 3147 | 76 | 95 | 118 | 147 | 183 | 227 | 32 | 1720 | 24 |
| 3,15 | 3168 | 3513 | 85 | 107 | 133 | 165 | 206 | 225 | 35 | 1840 | 26 |

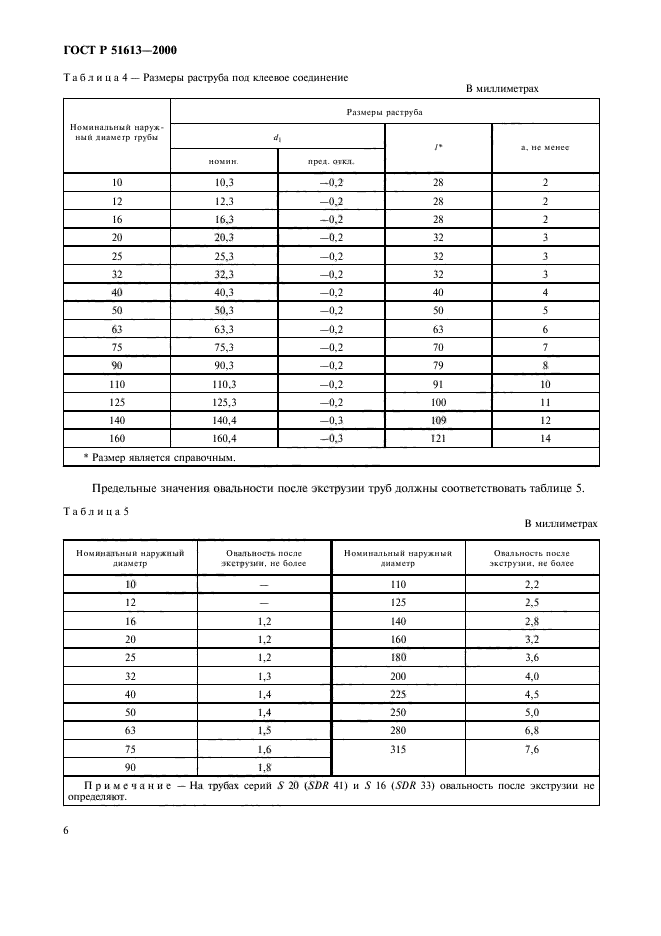

Раструбы под клеевое соединение по 51613-2000 должны соответствовать параметрам в таблице, где а1 – внутренний диаметр раструба (*10-1 мм), g – длина раструба (см), a – угол фаски.
Таблица 5
| Внешний диаметр, *102 мм | g | а1 | а |
| 0,10 | 2,8 | 103 | 2 |
| 0,12 | 2,8 | 123 | 2 |
| 0,16 | 2,8 | 163 | 2 |
| 0,20 | 3,2 | 203 | 3 |
| 0,25 | 3,2 | 253 | 3 |
| 0,32 | 3,2 | 323 | 3 |
| 0,40 | 4,0 | 403 | 4 |
| 0,50 | 5,0 | 503 | 5 |
| 0,63 | 6,3 | 633 | 6 |
| 0,75 | 7,0 | 753 | 7 |
| 0,90 | 7,9 | 903 | 8 |
| 1,10 | 9,1 | 1103 | 10 |
| 1,25 | 10,0 | 1253 | 11 |
| 1,40 | 10,9 | 1404 | 12 |
| 1,60 | 12,1 | 1604 | 14 |
Размеры водопроводных труб
ГОСТ на полипропиленовые коммуникации для водоснабжения (либо отопления) содержит требования к их толщинам стенок. Значения зависят от размерного отношения и серии труб. Изменение номинальной толщины, начиная с ≥ 2,1 и заканчивая значением ≥ 61,1, происходит с шагом 1,0. Шаг увеличения значения предельного отклонения для толщины стенок изделий составляет 0,1, начиная с 0,5. Для номинальной толщины стенок ≥ 1,0 предельное отклонение составляет 0,4.
При испытаниях водопроводные трубы выдерживаются не меньше 2 часов при температуре 23 °С (с допустимым отклонением в ту или иную сторону 5 °С). Величина среднего наружного диаметра определяется на расстоянии не меньше 10 см от трубного торца изделия с погрешностью не больше 0,05 мм. Допустимо определять этот параметр как среднее арифметическое четырех измерений, которые равномерно распределены по окружности трубы в одном ее сечении и округлены до 0,1 мм.
Овальность коммуникаций полипропиленовой трубы (ГОСТ 52134) устанавливается как вычитание минимального значения внешнего диаметра сечения коммуникаций из максимального. Толщина стенки находится на дистанции не меньше 1 см от торца в едином сечении в шести точках, которые по нему равномерно распределены. Погрешность составляет не больше 0,05 мм.
Важным параметром для водопроводных труб из полипропилена является толщина их стенок, которая должна соответствовать типу и диаметру изделия
Маркировка ПНД труб – её особенности
На наружную поверхность ПЭ труб наносится информация в виде букв и символов, которая содержит технические данные изделий. Маркировка должна быть четкой, разборчивой, контрастной к цвету трубы и устойчивой к истиранию. Она содержит следующие сведения:
- наименование фирмы-производителя либо товарный знак компании;
- материал (ПЭ) трубы, марка полиэтилена;
- номинальный диаметр и толщина стенки в мм;
- значение SDR;
- назначение изделия (водопроводная, газовая);
- стандарты производства, ГОСТ;
- номер партии и линии, дата производства.
Обратите внимание!
Наименование материала указывается в международном формате – например, PE 100 (ПЭ 100). Успешный выбор подходящего изделия, который застрахует от многих ошибок при монтаже трубопровода, зависит во многом от умения правильно читать маркировку.
Параметры труб для канализации и водоснабжения по ГОСТ 52134
В соответствии с ГОСТом 52134-2003 трубы имеют размеры, зависящие от серии и SDR изделия. Они выпускаются в виде прямых отрезков.
Трубы производятся отрезками длины, которая определяется ГОСТом, в таком виде изделия поступают в продажу
Расчетная масса должна соответствовать значениям в ГОСТ 51613 и 18599.
Таблица 8
| Внешний диаметр, *102 мм | Расчетная масса метра трубы при SDR/S, *10-1 кг | |||||
| 41/20 | 33/16 | 26/12,5 | 21/10 | 17/8 | 13,6/6,3 | |
| 0,1 | — | — | — | — | — | 0,63 |
| 0,12 | — | — | — | — | — | 0,78 |
| 0,16 | — | — | — | — | — | 1,08 |
| 0,20 | — | — | — | — | — | 1,38 |
| 0,25 | — | — | — | — | 1,75 | 2,13 |
| 0,32 | — | — | — | 2,40 | 2,78 | 3,44 |
| 0,40 | — | 2,87 | 3,04 | 3,51 | 4,37 | 5,35 |
| 0,50 | — | 3,83 | 4,74 | 5,54 | 6,80 | 8,12 |
| 0,63 | 4,86 | 6,03 | 7,31 | 8,69 | 10,6 | 12,9 |
| 0,75 | 6,75 | 8,14 | 9,98 | 12,2 | 15,0 | 18,2 |
| 0,90 | 9,45 | 11,7 | 14,4 | 17,5 | 21,5 | 26,1 |
| 1,10 | 13,9 | 17,3 | 21,1 | 26,2 | 32,0 | 38,6 |
| 1,25 | 18,2 | 22,3 | 27,2 | 33,4 | 40,8 | 49,7 |
| 1,40 | 22,8 | 27,7 | 34,3 | 41,9 | 51,1 | 62,3 |
| 1,60 | 29,8 | 35,8 | 44,9 | 54,8 | 66,7 | 81,2 |
| 1,80 | 36,7 | 45,3 | 55,9 | 68,9 | 84,3 | 103 |
| 2,00 | 45,0 | 56,6 | 69,3 | 85,3 | 104 | 126 |
| 2,25 | 57,0 | 70,5 | 87,0 | 108 | 132 | 160 |
| 2,50 | 71,3 | 87,4 | 108 | 132 | 162 | 198 |
| 2,80 | 88,3 | 109 | 134 | 166 | 203 | 247 |
| 3,15 | 111 | 138 | 171 | 209 | 257 | 314 |
При этом в ГОСТ взята плотность материала, равная 1400 кг/м. Масса раструбов типа Р дана в таблице.
Таблица 9
| Внешний диаметр, *102 мм | Расчетная масса раструбов при SDR/S, *10-1кг | |||||
| 41/20 | 33/16 | 26/12,5 | 21/10 | 17/8 | 13,6/6,3 | |
| 0,63 | — | — | — | — | 1,40 | 1,71 |
| 0,75 | — | — | — | 1,63 | 2,01 | 2,46 |
| 0,90 | — | — | 2,03 | 2,43 | 3,02 | 3,73 |
| 1,10 | — | 2,44 | 3,01 | 2,69 | 4,68 | 5,63 |
| 1,25 | — | 3,32 | 4,06 | 5,01 | 6,09 | 7,48 |
| 1,40 | 3,50 | 4,20 | 5,23 | 6,43 | 7,91 | 9,68 |
| 1,60 | 4,74 | 5,78 | 7,22 | 8,95 | 10,9 | 13,3 |
| 1,80 | 6,05 | 7,64 | 9,45 | 11,7 | 14,4 | 17,5 |
| 2,00 | 7,79 | 9,75 | 12,1 | 14,9 | 18,3 | 22,2 |
| 2,25 | 10,3 | 12,7 | 15,8 | 19,6 | 23,9 | 29,3 |
| 2,50 | 13,4 | 16,6 | 20,6 | 25,2 | 30,9 | 37,8 |
| 2,80 | 17,7 | 22,0 | 27,1 | 33,4 | 41,1 | 50,2 |
| 3,15 | 23,6 | 29,5 | 36,4 | 44,8 | 55,2 | 67,4 |
Требования к ПВХ изделиям по 51613-2000
Основой для изготовления трубы ПВХ (ГОСТ 14040) является суспензионный поливинилхлорид, имеющий значение К не меньше 67.
Как внутренняя, так и внешняя поверхность труб должны быть гладкими, внутри раструба обязательным является наличие уплотнительного кольца
Поверхности внутри и снаружи должны быть гладкими с допустимыми незначительной волнистостью и продольными полосами. Стандарт определяет показатели прочности при неизменном давлении внутри трубы. Соответствующие значения приведены в таблице.
Таблица 6
| Температура, ºС | Начальное напряжение, *10 МПа | Стойкость, ч, не меньше |
| 20 | 4,2 | 1 |
| 20 | 3,5 | 100 |
| 60 (для ПВХ (1) 100) | 1,0 | 1 тыс. |
| 60 (для ПВХ (1) 125) | 1,25 | 1 тыс. |
В ГОСТе 51613-2000 для ПВХ труб канализации (напорной) определено значение ударной прочности по Шарпи
При этом важно, чтобы количество разрушившихся образцов было не больше 10 %
Некоторые другие параметры труб, которые могут быть использованы для наружной, а также внутренней канализации приведены в таблице.
Таблица 7
| Показатель | Значение | Единица измерения |
| Предел текучести во время растяжения для изделий с диаметром более 0,12*102 мм | 49*103 | не меньше, кПа |
| Относительное удлинение во время разрыва для изделий с диаметром более 0,12*102 мм | 25 | % |
| По Вика температура размягчения | 78 | не меньше, ºС |
| Непрозрачность | 0,2 | не больше, % |
Достоинства и недостатки
К достоинствам труб ПВХ следует отнести:
- сравнительно низкая цена;
- отсутствие реакции на ультрафиолет;
- гладкая поверхность внутренних стенок, препятствующая возникновению засоров;
- невозможность коррозии;
- длительный срок службы (по заявлениям производителей, до 50 лет);
- механическая прочность самих труб и соединительных элементов;
- высокая скорость сборки;
- малый вес, удобство погрузки, транспортировки и хранения;
К недостаткам ПВХ труб принято относить:
- материал становится хрупким при понижении температуры. Если сборка производится в холодное время года, этот момент надо учитывать и действовать аккуратно;
- низкая звукоизоляция;
- неспособность работать с горячими жидкостями;
- замерзание воды в полости системы приводит к ее разрушению.

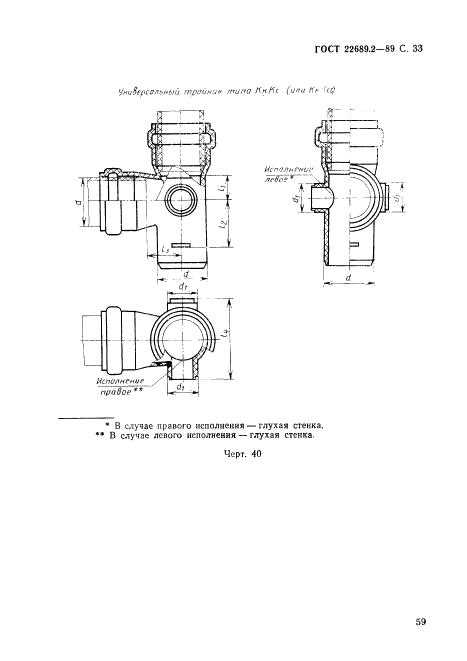

Еще одним недостатком считается высокое температурное расширение материала. Компенсировать изменения размеров позволяет раструбная сборка с уплотнителем, в качестве которого используется резиновое кольцо или специальная набивка. Альтернативным вариантом являются трубы канализационные полиэтиленовые ГОСТ 22689.2-89, обладающие меньшим тепловым расширением.
Советы, как выбирать
Практически все трубы для канализации изготавливают из недорогого и достаточно прочного ПНД. Выбор конкретного вида изделия и способа монтажа зависит в первую очередь от условий прокладки системы канализации – глубины, давления; ее вида – напорная или безнапорная. Для напорной всегда выбирают длинные полиэтиленовые трубы, монтируют, как трубопроводы водоснабжения.
Диаметры для внутренней разводки расписаны выше. Для наружных систем в частных домах используют трубопроводы Ø110 мм, для стояков и горизонтальных участков в частном доме достаточно также 110 мм, для сбора стоков от нескольких колодцев прокладывают коммуникации диаметрами от 160 мм. Для коммунальных коллекторов применяют трубопроводы больших диаметров.
Параметры гофрированных труб ПВХ
ГОСТ 14254 регламентирует степень защиты, которую должны обеспечивать электротехнические трубы. Гофрированные ПВХ изделия соответствуют всем требованиям этого документа. Они выполнены из материала, отличающегося способностью к самозатуханию.
Гофры из ПВХ часто применяют для прокладки электропроводки открытым способом и защиты ее от давления при скрытом монтаже
Монтаж может производиться при температурах -5 – +60 градусов. Для облегчения помещения кабеля электропроводки внутрь трубы последняя может оснащаться протяжкой. Изделия тяжелого типа имеют повышенную прочность и могут закладываться под стяжку из цемента. Гофрированные трубы упаковываются в бухты по 100, 50, 25, 20 и 15 метров, которые могут храниться до двух лет.
Такие изделия дают возможность монтировать систему в пространстве с ограниченным объемом, которое не позволяет применение коробов и жестких деталей, а также способны выдержать напряжение до 1 кВ.
Различные документы на электротехнические гофрированные поливинилхлоридные трубы (ГОСТы, ТУ) определяют их диаметры ( 0,16-0,63 (*102 ) мм), цвет (белый либо серый) и маркировку (Т – тяжелая, Л – легкая, 1 – с протяжкой, 0 – без протяжки).
Специфика внешних и внутренних трубопроводов
Компоненты внутренних участков системы имеют серую окраску. Их диаметр находится в диапазоне от 25 до 200 мм, но наиболее распространенными являются 50 и 110 мм. Как правило, все прямые участки и фитинги имеют раструбный тип соединения под резиновое кольцо. Это самый удобный способ монтажа, позволяющий при необходимости быстро разобрать и переделать работу.
Наружные компоненты системы окрашены в оранжевый (рыжий) цвет. Они имеют более толстые стенки, рассчитаны на увеличенные механические нагрузки
Это важно, так как сети прокладываются под дорогами или участками перемещения тяжелых грузов. Размеры наружных труб больше, так как они обычно принимают стоки из нескольких внутренних линий
Толщина стенок зависит от назначения труб. Для внутренних участков она составляет от 1,8 мм. Наружные элементы рассчитаны на повышенную нагрузку, поэтому их стенки имеют толщину от 3,6 мм. При увеличении диаметра этот показатель пропорционально возрастает. Эти значения действительны только для безнапорных систем.
Всё полезное о канализации —
GidKanal | Яндекс Дзен

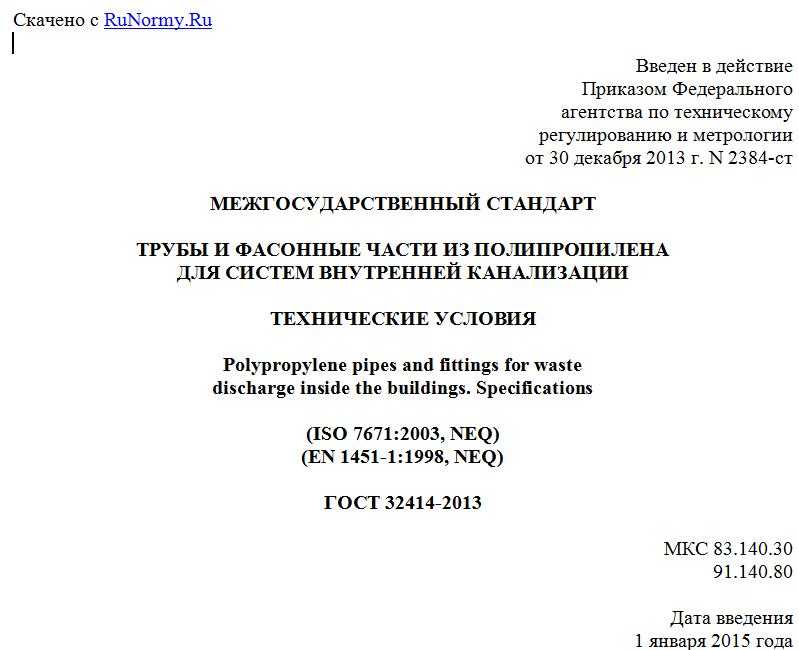

Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стан* дартизации установлены в ГОСТ 1.0—92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—2009 «Межгосударственная система стандартизации. Стандарты межгосударственные. правила и рекомендации по межгосударственной стандартизации. Правила разработки, при* нятия. применения, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН ООО «НТЦ Системы трубопроводов из полимерных материалов»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (про* токол от 14 ноября 2013 г. N9 44)
За принятие проголосовали:
| Краткое наименование страны по МК {ИСО 3166) 004—97 | Коа страны
по МК |ИСО 3166) 004-97 |
Сокращенное наименование национального органа по стандартизации |
| Армения | AM | Минэкономики Республики Армения |
| Беларусь | BY | Госстандарт Республики Беларусь |
| Киргизия | KG | Кыргыэстандарг |
| Молдова | MD | Молдова-Стандарт |
| Россия | RU | Росстандарт |
| Таджикистан | TJ | Таджикстандарг |
| Узбекистан | UZ | Узстандарт |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. № 2384-сг межгосударственный стандарт ГОСТ 32414—2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Настоящий стандарт соответствует международному стандарту ISO 7671:2003 Plastics piping systems for soil and waste discharge (low and high temperature) inside buildings — Polypropylene (PP) (Трубопроводы из пластмасс для сброса сточных вод (низкой и высокой температуры) внутри зданий — Полипропилен (ПП)] и европейскому стандарту EN 1451*1:1998 Plastics piping systems for soil and waste discharge (low and high temperature) within the building structure — Polypropylene (PP) — Part 1: Specifications for pipes, fittings and the system [Трубопроводы из пластмасс для сброса сточных вод (низкой и высокой температуры) внутри зданий — Полипропилен (ПП) — Часть 1. Технические условия на трубы, фитинги и систему).
Степень соответствия — неэквивалентная (NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется е ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — е ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет ()
Стамдартинформ. 2016
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II
Где применяются полиэтиленовые (ПНД) трубы?
Сфера применения труб ПНД определяется, исходя из эксплуатационных качеств материала: высокой плотности, способности выдерживать значительные внутренние нагрузки, низкой воспламеняемости и устойчивости к химическим реагентам. Трубы из полиэтилена низкого давления широко применяют в различных областях промышленности и народного хозяйства.
- Канализационные системы – для прокладки внутренних и внешних напорных и безнапорных коммуникаций.
- Сети холодного водоснабжения. Трубы ПНД широко применяют для подачи питьевой воды (нет постороннего запаха и привкуса, безопасно для здоровья) и воды для технических нужд – например, для полива в сельскохозяйственной отрасли.
- Организация газопроводов низкого давления (используются трубы ПНД со специальной пометкой «газ»).
- Транспортировка агрессивных жидкостей.
- Организация дренажных систем.
- Гидроизоляционная оболочка для силовых кабелей, электропроводки, связи, где определяющим показателем являются диэлектрические показатели ПНД.
- В монолитном строительстве в качестве формообразующего элемента.
- При организации бурения скважин, рытья колодцев.
Внимание!
Главным ограничением использования полиэтиленовых труб, в том числе и ПНД, является свойство легкоплавкости – при температуре свыше 110⁰C полиэтилен начинает плавиться, а при 80⁰ – размягчаться. ПНД, применяемые на открытом пространстве, где они подвержены УФ-излучению, производятся с добавлением стабилизирующих компонентов. Более подробно о ПНД трубах Вы можете почитать в нашей статье «Полиэтиленовые (ПНД) трубы ПЭ-100»
ГОСТ 32413-2013
д) седловой отвод для клеевого соединения (рисунок 10).
Для седловых отводов размер L должен быть не менее:
50 мм — для dn2 110;
60 мм — для dn2 125;
70 мм — для dn2 160;
80 мм — для dn2 200.
Для седловых отводов dni < 315 мм площадь контакта с трубой должна быть не менее половины окружности, а для cfni г 315 мм ширина накладки а должна быть не менее 80 мм.
Предпочтительный номинальный угол а для седловых отводов составляет 45°. Номинальный угол а может быть выбран от 87°30′ до 90°, когда dn2/cfni ^ 2/3;
е) заглушка (рисунок 11). Минимальная длина трубного конца заглушки М = Стах + 10 мм.
Допускаются другие типы и конструкции фасонных частей.
Монтажная длина z фасонных частей должна быть указана изготовителем. Монтажная длина z фасонных частей не используется для контроля качества.
Конструкция и номенклатура фасонных частей должна быть установлена в конструкторской и технической документации изготовителя.
11
ГОСТ 32413-2013
| тх | |
| 2L2n | 11П + X _ |
Рисунок 7 — Муфта
| Рисунок 8 — Патрубок переходной |
12
ГОСТ 32413-2013
13
Монтаж наружной сети канализации
ПВХ трубы, ГОСТы на которые определяют их параметры, могут использоваться во внутренней и наружной сточных сетях. Для второго варианта подойдут изделия по документам 51613-2000 и 52134 от 2003 года, оснащенные уплотнительным кольцом и раструбом.
Для прокладки наружной сети канализации необходимо выкопать траншею и подготовить ее к укладке труб
Прокладка ПВХ труб наружной сети начинает вестись от фундамента. Место захода детали в раструб смазывается, и она вставляется в него до упора. Утепление трубопровода выполняется специальным теплоизоляционным материалом.
Ревизионные колодцы монтируются через каждые 15 метров. На завершающих этапах проверяется уклон системы и она послойно присыпается песком, который по бокам слегка утрамбовывается. Далее траншея засыпается грунтом. Весь трубопровод канализации прокладывается до септика либо сточного колодца.

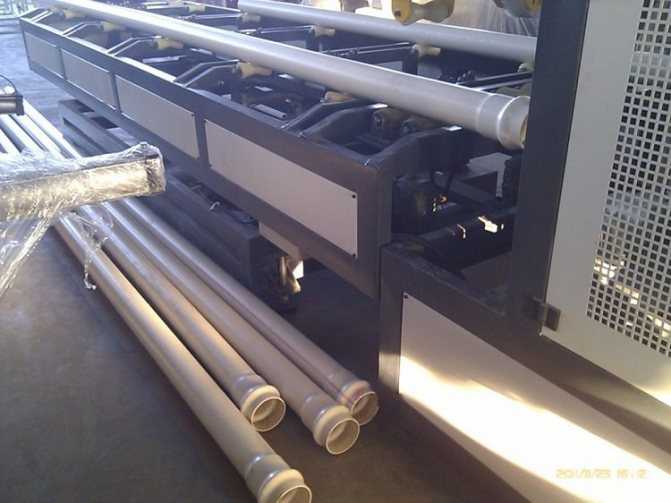

ГОСТ в производстве полиэтиленовых труб
Стандартизация полиэтиленовых изделий касается не только технологий производства листов ПНД, но и изготовления напорных труб. По положениям ГОСТ 18599, конечный продукт производится двумя основными способами:
- путем экструзии (прессом выдавливается расплавленный полимер, а придается трубе нужная форма посредством головки экструдера);
- способом литья (расплавленный полиэтилен прилипает к стенкам специальной формы, которая вращается в скоростном режиме).
Еще одна методика получения напорных труб ПНД – способом пневматического формирования. В таком случае расплавленное вещество под давлением пневматики подается в форму – в результате получается готовое изделие.
Важно!
Литьевой метод сложнее экструзии, зато последним способом получают готовые трубы с минимальными показателями отклонений в размерах и овальности.
Предельные отклонения по стандарту 52134
Нормативный документ, ссылаясь на ГОСТ 18599-2001, для канализационных труб ПВХ определяет такие предельные отклонения диаметра и допустимую овальность.
Таблица 10
| Номинальный диаметр снаружи, *102 мм | ПВХ непластифицированный | ПВХ хлорированный | ||
| Овальность, *10—1мм | Предельное отклонение (+), *10-1 мм | Овальность, *10-1 мм | Предельное отклонение (+), *10-1 мм | |
| 0,1 | — | — | 12 | 2 |
| 0,12 | 12 | 3 | 12 | 3 |
| 0,16 | 12 | 3 | 12 | 3 |
| 0,20 | 12 | 3 | 12 | 3 |
| 0,25 | 12 | 3 | 12 | 3 |
| 0,32 | 13 | 3 | 13 | 3 |
| 0,40 | 14 | 3 | 14 | 3 |
| 0,50 | 14 | 3 | 14 | 3 |
| 0,63 | 15 | 3 | 15 | 3 |
| 0,75 | 16 | 3 | 16 | 3 |
| 0,90 | 18 | 3 | 18 | 3 |
| 1,10 | 22 | 4 | 22 | 4 |
| 1,25 | 25 | 4 | 25 | 4 |
| 1,40 | 28 | 5 | 28 | 5 |
| 1,60 | 32 | 5 | 32 | 5 |
| 1,80 | 36 | 6 | 36 | 6 |
| 2,00 | 40 | 6 | 40 | 6 |
| 2,25 | 45 | 7 | 45 | 7 |
| 2,50 | 50 | 8 | 50 | 8 |
| 2,80 | 68 | 9 | 68 | 9 |
| 3,15 | 76 | 10 | 76 | 10 |
| 3,55 | 86 | 11 | 86 | 11 |
| 4,00 | 96 | 12 | 96 | 12 |
| 4,50 | 108 | 14 | 108 | 14 |
| 5,00 | 120 | 15 | 120 | 15 |
| 5,60 | 135 | 17 | 135 | 17 |
| 6,30 | 152 | 19 | 152 | 19 |
| 7,10 | 171 | 20 | — | — |
| 8,00 | 192 | 20 | — | — |
| 9,00 | 216 | 20 | — | — |
| 10,00 | 240 | 20 | — | — |
Также ГОСТ 52134 приводит допустимые отклонения, которые могут быть у толщин стенки трубы. Значения даны в таблице.
Таблица 11
| Диапазон толщин стенки трубы, *10-1мм | Предельное отклонение, *10-1 мм | |
| ПВХ непластифицированный | ПВХ хлорированный | |
| 10-20 | 4 | 4 |
| 21-30 | 5 | 5 |
| 31-40 | 6 | 6 |
| 41-50 | 7 | 7 |
| 51-60 | 8 | 8 |
| 61-70 | 9 | 9 |
| 71-80 | 10 | 10 |
| 81-90 | 11 | 11 |
| 91-100 | 12 | 12 |
| 101-110 | 13 | 13 |
| 111-120 | 14 | 14 |
| 121-130 | 15 | 15 |
| 131-140 | 16 | 16 |
| 141-150 | 17 | 17 |
| 151-160 | 18 | 18 |
| 161-170 | 19 | 19 |
| 171-180 | 20 | 20 |
| 181-190 | 21 | 21 |
| 191-200 | 22 | 22 |
| 201-210 | 23 | 23 |
| 211-220 | 24 | 24 |
| 221-230 | 25 | 25 |
| 231-240 | 26 | 26 |
| 241-250 | 27 | 27 |
| 251-260 | 28 | 28 |
| 261-270 | 29 | 29 |
| 271-280 | 30 | 30 |
| 281-290 | 31 | 31 |
| 291-300 | 32 | 32 |
| 301-310 | 33 | — |
| 311-320 | 34 | — |
| 321-330 | 35 | — |
| 331-340 | 36 | — |
| 341-350 | 37 | — |
| 351-360 | 38 | — |
| 361-370 | 39 | — |
| 371-380 | 40 | — |
Проведение испытаний труб и фитингов
Проверка стойкости трубы при неизменном внутреннем давлении проводится при условиях, представленных в таблице.
Таблица 2
| Температура в °С | 20 | 95 | ||
| Полипропиленовая труба определенного типа | Начальное напряжение в трубной стенке в МПа | |||
| РР-R | 16 | 4,2 | 3,8 | 3,5 |
| РР-В | 16 | 3,4 | 3,0 | 2,6 |
| РР-Н | 21 | 5,0 | 4,2 | 3,5 |
| Время испытаний, ч | не меньше 1 | не меньше 22 | не меньше 165 | не меньше 1000 |
Термическая стабильность при температуре 110 °С и составляет 8760 часов при значениях начального напряжения в стенке:
- для РР-R: 1,9 МПа;
- для РР-В: 1,4 МПа;
- для РР-Н: 1,95 МПа.
Изменение длины коммуникаций при нагреве не должно превышать 2%. Испытания проводятся при условиях, указанных в таблице №2.
Таблица 3
| Тип изделия | Температура в °С | Время в минутах | Толщина стенки в миллиметрах |
| РР-Н и РР-В | 150 (отклонение ±2) | 240 (отклонение ±5) | более 16 |
| 120 (отклонение ±2) | 8-16 | ||
| РР-R | 135 (отклонение ±2) | ||
| 60 (отклонение ±2) | менее 8 |
Стандарт устанавливает значение относительного удлинения при разрыве, который для полипропиленовых изделий всех типов составляет не меньше 200%.

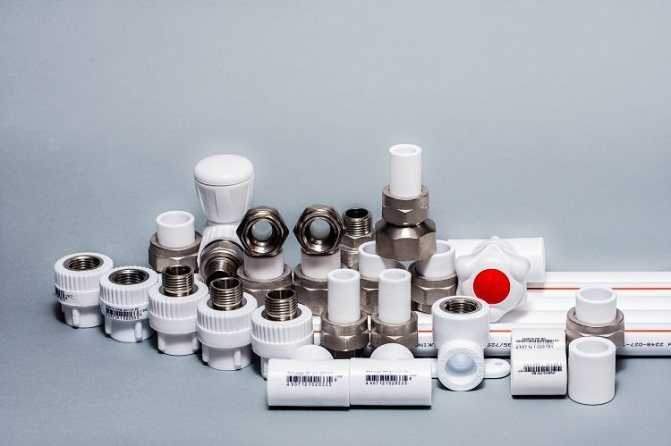

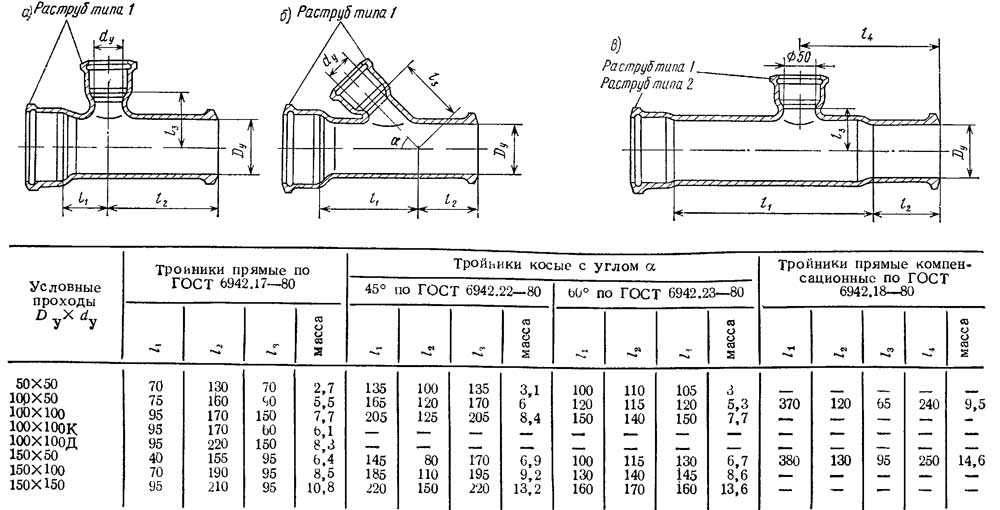

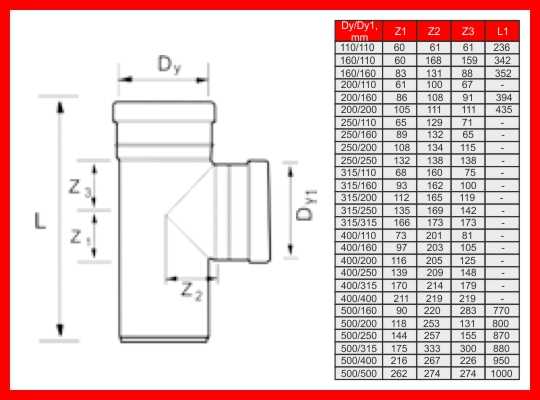

Виды и размеры фитингов для соединения ПП-труб также определяются ГОСТом
По ГОСТу полипропиленовые фитинги бывают нескольких видов. В общем случае полимерные элементы делятся на компрессионные, прессовые, фланцевые, резьбовые (с наличием эластичных уплотнений).
Категории полипропиленовых изделий
Выделяют такие категории изделий:
- PN10: имеют тонкие стенки, предназначены для холодного водоснабжения температурой до 20 °С (возможно повышение до 45 °С) при давлении 1 тыс. кПа;
- PN20: универсальные, предназначены для горячих трубопроводов с температурой до +80 °С при давлении 2 тыс. кПа;
- PN25: армированные фольгой из алюминия, предназначены для водоснабжения, отопления температурой до +95 °С при давлении 2500 кПа;
- канализационные полипропиленовые коммуникации и фитинги;
- трубы, армированные стекловолокном: применимы для всех систем.
Полипропиленовая труба отличается небольшим весом при достаточно высокой прочности, максимальной простотой монтажа, для которого используются специальные фитинги, гладкостью поверхности, отличными гидравлическими свойствами, устойчивостью к механическим нагрузкам. Армированные коммуникации применимы в сетях с очень высокими температурами.
Гофрированные электротехнические ПВХ трубы
Основные документы на ПВХ трубу для электропроводки — ГОСТы. Такие изделия производятся согласно ГОСТ 51613, их монтаж определен ГОСТ 30244.
Конструктивно такие коммуникации имеют 2 слоя – внешний гофрированный и внутренний – предельно гладкий. Благодаря подобному строению они обладают значительной кольцевой жесткостью, хорошей степенью защиты во время воздействий термического либо механического характера, повышенной гибкостью.
Армированные гофрированные изделия изготовлены из спирального каркаса, который залит мягким поливинилхлоридом. Они наиболее часто применяются для соединения управляющих щитов со щитами питания и для объединения технологического оборудования, работающего при повышенных вибрациях.
Элементы для монтажа электропроводки с ПВХ трубками
ГОСТы определяют характеристики изделий, многообразие которых позволяет выполнить качественный монтаж. Жесткие и гофрированные ПВХ трубки устанавливаются с применением многих негорючих элементов. К ним относятся:
- муфта (для стыковки труб внутри либо снаружи помещений с высокой влажностью);
- колено либо угольник (для стыковки деталей под прямым углом);
- коробка (для обеспечения соединения с распределительными коробками);
- тройник (для обеспечения Т-образного объединения жестких элементов);
- крепления с хомутом (для установки трубок на стене);
- муфта гофрированная (или серая, или прозрачная);
- держатели с защелкой.
В зависимости от расположения электропроводки гофру можно крепить клипсами или кабельными стяжками
Применение всех этих дополнительных элементов обеспечивает высокую герметичность системы. Если трубка оснащена протяжкой, то во время разрезания необходимо ее перекусить.
При монтаже жгута, состоящего из нескольких проводов, они должны быть скреплены и соединены концом с протяжкой
При выборе подходящего гофрированного изделия важно точно определиться с диаметром и учитывать, что каталоги приводят наружное значение этого параметра для трубы
Установка поливинилхлоридных гофрированных труб
ГОСТами и другими нормативными документами регулируются не только характеристики и особенности изделий, но и правила их использования
При монтаже электропроводки важно выполнение всех требований
Начальным этапом работ является составление схемы разводки, которая бы исключала перекрещивание труб, и нанесение разметки. При необходимости обеспечения только механической защиты проводов можно ограничиться монтажом негерметичного трубопровода. В других случаях он должен быть пыле- и влагонепроницаемым. Также трубы необходимо размещать ниже теплоносителя, чтобы избежать нежелательного нагрева кабеля.
При диаметре гофрированного изделия в 0,16*102 мм крепление производится через 300-400 мм. В среднем на каждый метр трубы должно приходиться 3 крепежных клипсы. Допускается не более 5 углов при протяженности трубопровода 25 м. Выполнять соединение кабелей либо проводов внутри трубы запрещается. В таких местах требуется установка электротехнических коробок.
При условии нормального уровня влажности в помещениях не обязательно ставить уплотнители на стыковочных участках.
Характеристики и основные требования к ПВХ изделиям определены многими нормативными документами. Труба, соответствующая всем стандартизированным параметрам отличается высоким качеством и долговечностью.
