Способы расчета нагрузки на фундамент

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Общая смета

Подводя итог, чтобы вся изложенная теория стала чуточку понятнее, приведём пример расчёта основания для одноэтажного дома.

Здание габаритами 6х10 м, с внутренней шестиметровой стеной. При этом высота первого этажа – 3 м, а высота чердака – 2 м.

Фундамент ленточный, из железобетона, глубиной 1,5 м, шириной – 0,5 м. Кровля двускатная из шифера.
Площадь поверхности стен = (6+10+6+10+6)*3 + (1/2*6*2)*2 = 126 кв.м.
Площадь поверхности перекрытия = 6*10 = 60 кв.м.
Площадь поверхности кровли = 4*10*2 = 80 кв.м.
Нагрузка на фундамент = 126*270 + 60*300 + 60*200 + 80*50 = 68020 кг.
Площадь основания фундамента = Площадь по внешним границам – Площадь по внутренним границам + Площадь внутренней стены = = 6*10 – (6-2*0,5)*(10-2*0,5) + 0,5*(6-2*0,5) = 17,5 кв.м.
Объём фундамента = 17,5*1,5 = 37,5 кв.м.
Вес фундамента = 37,5*2500 = 93750 кг.
Нагрузка на 1 кв.см. грунта = (93750+68020)/(17,5*10000) = 0,9244 кг/кв.см. Такая нагрузка допустима для самых слабых грунтов – для насыщенных водой песков.
Объём бетона = Объём фундамента = 37,5 кв.м.
Арматура ребристая = (2*(6+10)+6)*3*2 = 228 м
Количество соединений арматуры = (2*(6+10)+6)/0,5 + 1 = 77
Арматура гладкая на 1 соединение = (0,5-2*0,05) + (1,5-2*0,05)*3 = 4,6 м
Арматура гладкая всего = 4,6*77 = 354,2 м
Проволоки вязальной = 0,3*3*4*77 = 277,2 м

Как вы видите, расчёт фундаментов – не настолько сложная наука, чтобы отказываться от стройки своими силами, и данный пример расчёта фундамента приведён здесь как главное доказательство.

Мастер-класс для мастеров: укладка плитки на деревянный пол. Разбираемся с методами крепления ламината на стену. О нюансах установки можете узнатьздесь.

О выборе и укладке теплого электрического пола для дома читайте в нашей статье.

РАСЧЕТ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

Ширина ленточного фундамента b_f определяется по формуле

, м, (61)

Затем находится расчетное сопротивление R по формуле (7) и уточняется размер ширины фундамента путем подстановки в формулу (7) вместо R значения R. При внецентренно нагруженном фундаменте находят краевые напряжения P_max и P_min по формуле

, (62)

где – момент сопротивления подошвы условного фундамента.

Делается проверка следующих условий:

Расчёт осадки ленточных фундаментов

Расчет осадки ленточных фундаментов производится по аналогии со столбчатыми фундаментами. При этом должны учитываться погонные нагрузки, приложенные на обрез фундамента, распределенные на один погонный метр или на участке между серединами соседних простенков стены.

Расчет прочности нормальных сечений ленточного фундамента

Расчет сводится к определению требуемой площади арматуры вдоль длинной стороны фундамента (рис. 15).

Рассчитываем только подушку, выступы которой работают как консоли, загруженные реактивным давлением грунта P_I (без учета массы веса тела подушки и грунта на её обрезах)

, кПа, (63)

где g_f = 1,2 – коэффициент надежности по нагрузке; N_II – погонная нагрузка на обрез фундамента при расчете по второй группе предельных состояний; A_f = b_f×1 п.м. – площадь фундамента, м 2 .

Сечение арматуры подушки подбираем по моменту консоли в сечении I-I по формуле

, кН×п.м. (64)

Определяем значение a_m по формуле

, (65)

где R_b – расчётное сопротивление осевому сжатию (призменная прочность бетона), кПа, определяется по табл. 13 ; l₁ – ширина сжатой зоны (в верхней части) сечения ленточного фундамента равная 1 п.м.; h – рабочая высота рассматриваемого сечения, см; b₁ – вылет консоли, м, определяется по формуле

, (66)

где b_f и b_c – соответственно ширина подошвы фундамента и стены (колонны).

По табл. 20 в зависимости от a_m(А) определяем n и по формуле вычисляем площадь арматуры A_s:

, см 2 , (67)

где R_s – расчетное сопротивление арматуры для предельных состояний первой группы, кПа (кгс/см 2 ), определяется по табл. 22 .

По сортаменту арматурной стали подбираем расчетную арматуру.

7.4. Расчет прочности ленточных фундаментов

на действие поперечной силы

При расчете наклонных сечений на действие поперечной силы должно соблюдаться следующее условие:

Расчет на действие поперечной силы НЕ ПРОИЗВОДИТСЯ при выполнении следующего условия:

где k₁ – коэффициент, для тяжелого бетона принимается равным 0,75;

R_bt – сопротивление осевому растяжению бетона.

Расчет свайных фундаментов зданий и сооружений следует начинать с определения (назначения) глубины заложения d_p подошвы ростверка FL_p из условий рекомендуемых пп. 2.25 ¸ 2.33 . Затем определяется длина сваи l, назначаемая из условий выбора инженерно-геологического элемента ИГЭ по глубине грунтового массива с наиболее приемлемым условным расчетным сопротивлением R по эпюре на рис. 16.

Острие сваи, в первом приближении, располагаем в ИГЭ с R, значение которого наибольшее из массива грунта под ростверком. Величина анкеровки l_анк острия сваи из условия погружения принимается:

– на глубину не менее 0,5 м в крупнообломочные грунты, гравелистые, крупные и средней крупности песчаные грунты и глинистые грунты с показателем текучести J_L £ 0,1;

– на глубину не менее 1 м – в остальные грунты.

Оголовок сваи при свободном сопряжении с ростверком должен быть заделан в ростверк на глубину l_задел. = 5 ¸ 10 см. Тогда из рис. 16 имеем:

+ 1,2 + 0,35 + 0,1 = 5,65 м, принимаем сборную железобетонную сваю

Определяем несущую способность призматической висячей сваи или сваи трения по глубине основания. Для этого используем практический метод, основывающийся на табличных данных .

, кН. (70)

Обозначения, входящие в формулу, приведены в формуле (3) . Далее рассчитывается допустимая нагрузка N_d, кН на сваю, по формуле

, кН, (71)

где g_k – коэффициент надежности (если несущая способность F_d определена расчетом или по результатам динамических испытаний без учета упругих деформаций грунта, g_k = 1,4; если F_d найдена по результатам полевых испытаний грунтов эталонной сваей или зондом статического зондирования, а также по результатам динамических испытаний с учетом упругих деформаций грунта, g_k = 1,25; если F_d определена по результатам полевых испытаний статической нагрузкой, g_k = 1,2).

По величине допустимой нагрузки определяется количество свай n, шт, по формуле

, шт. (72)

Результат округляется до целого числа свай. Например: N_I = 1500 кН, N_d = 430 кН, тогда 3,488 шт, принимаем n = 4 шт.

Для столбчатых ростверков оптимальное количество свай должно быть от 3-х до 5-ти штук. Оптимальное расположение свай под ленточными ростверками может быть в один ряд, два или три.

После определения количества свай следует решить вопрос об их размещении в плане и конструирование ростверка.

Как рассчитать количество винтовых свай?

Правильно выполненные расчеты при проектировании свайно-винтового фундамента – залог надежности всей строительной конструкции. Их осуществление требует знаний и опыта в сфере проектирования и строительства оснований данного типа.

Основные принципы расчета количества винтовых свай

Чтобы грамотно рассчитать количество винтовых свай, следует основываться на следующих принципах:

1. Для возведения легких заборов не превышайте расстояние между устанавливаемыми сваями в 3-3,5 м.;
2. Для деревянных заборов, а также заборов из профлиста расстояние не должно превышать трех метров, а при наличии нагрузки ветром – 2,5 метров;
3. Для деревянных домов расстояние между сваями должно быть не больше 3-х м.;
4. Для домов из пенобетона, газобетона, пеноблоков и шлакоблоков необходимо устанавливать расстояние для свай не более 2-х метров.

Для расчета количества винтовых свай необходимо:

1. взять план первого этажа;
2. обозначить винтовые сваи в каждом из углов фундамента, на стыках внутренних несущих перегородок, внешних стен;
3. расположить по каждой внутренней, внешней стене необходимое число свай с учетом расстояния, не превышающего 2-3 метра в зависимости от материалов, из которых будет возводиться строение;
4. остальное пространство заполнить винтовыми сваями с учетом расстояния в 2 или 3 метра;
5. если будет возводиться печь необходимо учитывать, что она требует минимум 2-х свай;
6. обозначить винтовые сваи под внешние углы балконов, террас, пристроек;
7. подсчитать общее число винтовых свай.

Основные показатели при расчете количества свай

При расчете количества свай учитываются два базовых показателя:

1. общая весовая нагрузка объекта строительства на фундамент;
2. грузонесущая способность грунта на участке строительства и, соответственно, нагрузка на одну сваю.

Весовая нагрузка рассчитывается следующим образом:

Определяются:
вес всех используемых при строительстве объекта материалов, при этом во внимание берутся значения, которые будет иметь готовый объект;
нагрузка при эксплуатации объекта и снеговая нагрузка – рассчитываются согласно СНиП 2.01.07-85.

Вышеуказанные показатели веса и нагрузки суммируются, полученное значение умножается на 1,1-1,2 – коэффициент запаса.

Грузонесущая способность грунта – показатель, рассчитываемый в индивидуальном порядке на основе данных, полученных при геологическом исследовании участка строительства. Расчеты опираются на нормы СНиП 2.02.03-85. В ряде случаев допустимо не проводить исследование. Такой подход целесообразен при хорошей изученности, стабильности грунта и возможности применения показателя минимальной допустимой нагрузки на одну сваю заданного типоразмера и планируемой глубины залегания винта.

После вычисления общей весовой нагрузки и допустимой грузонесущей способности одной сваи первый показатель делится на второй. В результате получает минимально допустимое количество свай, которое, впрочем, зачастую увеличивается по соображениям повышения надежности конструкции.

Согласно строительным ГОСТам и Сводам Правил, шаг монтажа свай составляет 1,5-3 метра, при этом предусматривается установка свай не только по периметру, но и внутри него. Расположение свай относительно друг друга, а также их количество серьезно зависит от площади строения, а также нахождения зон повышенной нагрузки, которую, например, создает построенная в доме печь. Для таких зон количество свай желательно увеличивать. Расположение свай и их количество отражается на плане – схеме свайного поля.

Основные этапы расчета

Карта глубины промерзания грунта

При проектировании подразумевается, что нагрузка от веса строения распределяется равномерно по площади опоры. Во влажных суглинистых и глинистых почвах жидкость замерзает быстро, грунт вспучивается. Такая особенность этих типов негативно сказывается на несущей способности.

Аналогично действует высокая отметка почвенных вод, если глубина замерзания находится значительно ниже. Неравномерность такого процесса ведет к перекосу фундамента и появлению трещин, в результате дом требует ремонта уже через 2 – 3 года.

Расчет ленточного фундамента предполагает проведение этапов:

• нахождение массы строения путем сбора полезных и вредных нагрузок на конструктивные элементы дома;
• выбор размеров опоры;
• корректировка габаритов после окончательного расчета и проверки параметров.

Ошибки проектирования заключаются в том, что глубина примыкающего основания делается больше, чем подошва существующей опоры строения. Прочность фундамента страдает, если он делается на мелкой глубине (50 см) от уровня пола из газобетона, что часто встречается в гараже или подобных строениях. Нельзя допускать, чтобы на основание дома перераспределялись усилия, которые больше, чем несущая характеристика опорной части.

Определение веса конструкций дома

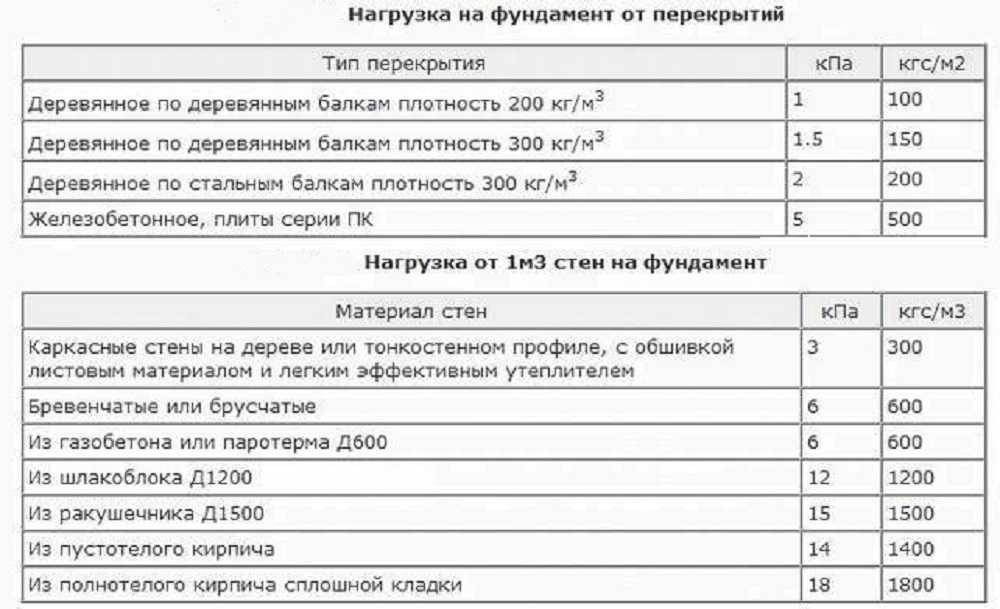

Нагрузка стен и перекрытий на фундамент

Для начала определяется вид грунта и высота стояния почвенных вод для региона строительства. Учитываются материалы, которые применяются для конструкции каркаса здания, кровли, наружной и внутренней отделки. Планировка строения, его этажность и вид крыши берется из архитектурных и строительных чертежей.

Приблизительная масса дома складывается из постоянной и временной нагрузки. К постоянной относится собственный вес стен, кровли, перекрытий. Учитывается давление земли и почвенных вод на боковые стенки основания.

Временная нагрузка бывает:

• длительная;
• кратковременная;
• особый вид.

К длительному давлению относится усилие, передаваемое от оборудования, воздействие веса материалов, хранящихся на складе, мебели. Кратковременное усилие возникает при нахождении людей, нагрузка включает вес подъемных механизмов в производственных цехах, действие снега и ветра на крышу.

Определение размеров фундамента

Площадь основания определяется так, чтобы в процессе эксплуатации не наблюдалась осадка грунта. Нагрузка на почву уменьшается, если квадратура и периметр подошвы увеличивается. Для ленточного типа делают больше ширину по всей протяженности, а для столбчатого повышают число опор, увеличивая их габариты (до 500 мм по ширине и длине).

Размер фундамента принимается стандартный (500 мм) для двухэтажных или одноэтажных дачных строений, т.к. нагрузка от здания небольшая и грунт не осаживается со временем. Специалисты рекомендуют столбчатые опоры без существенного увеличения горизонтальных размеров. Если требуется увеличить несущую способность, расширяется нижняя часть опоры и столб приобретает вид перевернутого стакана.

В остальных случаях габариты основания зависят от толщины стен дома и глубины замерзания почвы в зимний период. Под тяжелое здание из кирпичных стен (500 мм) и железобетонного перекрытия делают ленточный монолитный фундамент с армированием или применяют сборные блоки. В строении с подвалом также делается ленточный тип, но основание заглубляется ниже подполья. Толщина ленты делается аналогично размеру стены.

Корректировка размеров фундамента

Исправление и подгонка размеров делается для выбора наиболее выгодного варианта, чтобы правильно рассчитать бетон на фундамент по выбранным габаритам основания. Если полученная несущая способность превышает расчетную нагрузку от строения на 15 – 20%, в целях экономии габариты опоры можно уменьшить.

Откорректированные размеры по ширине и длине проверяются новым расчетом. Учитывается обстоятельство, что при сборе нагрузок следует брать изменившуюся кубатуру фундамента и его уменьшенный вес.

Окончательный подсчет ведется по формуле Н > к · Р / (d · R), где:

• Н — несущая способность, зависит от размеров основания;
• к — коэффициент расчета надежности, постоянно равен 1,2;
• Р — нагрузка дома, посчитанная сбором усилий;
• d — табличный коэффициент, зависит от вида почвы и типа строения;
• R — сопротивление грунта, принимается по таблице.

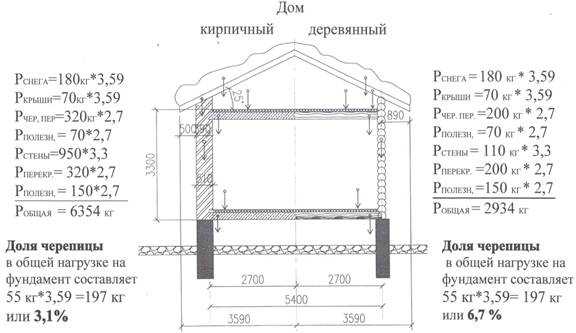

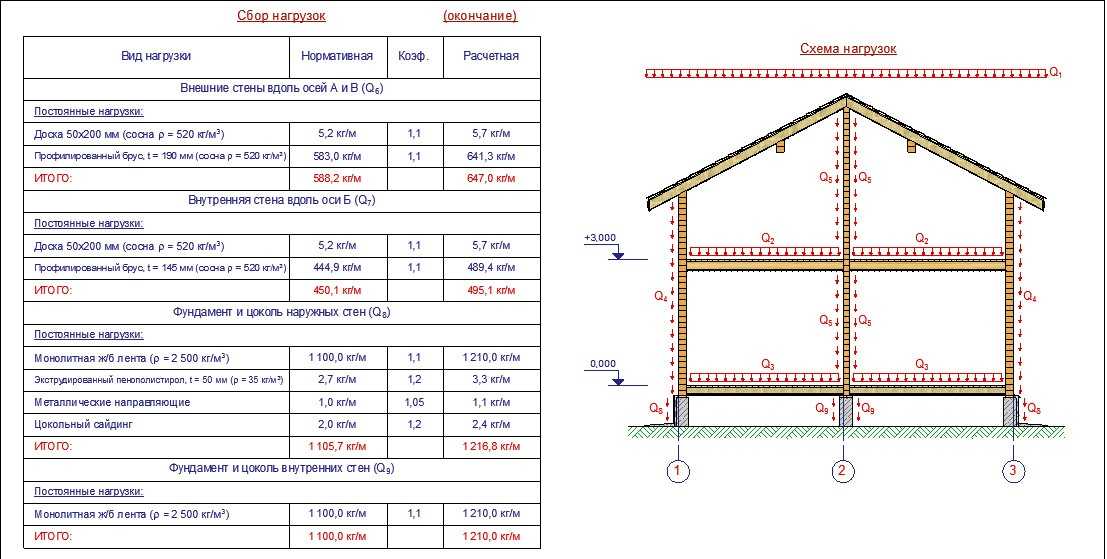

Пример сбора нагрузок на фундаменты

Но хватит теории. Давайте рассмотрим пример сбора нагрузок ленточного и столбчатого фундамента. И начнем мы с нагрузок, действующие на фундамент со стороны строения. Эти рекомендации подойдут и для столбчатых, и для ленточных оснований.

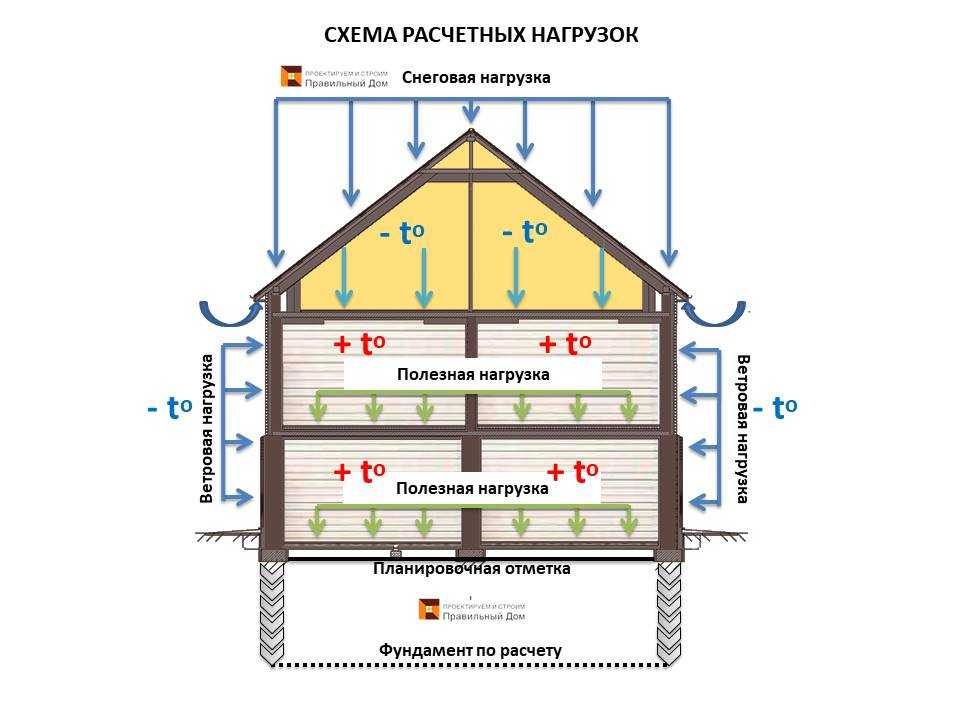

Сбор нагрузок со стороны строения

Выше по тексту уже говорилось, что нагрузки со стороны строения разделяются на:

• Конструкционные (вес самого дома).
• Эксплуатационные (вес содержимого дома).
• Динамические (вес снега на кровли, усилие, передаваемое на конструкцию ветром).

Конструкционные нагрузки считают по объему и удельному весу стройматериала. Например, если вы приобрели для строительства стен 15 кубометров пиломатериала с плотностью 600 кг/м3, то конструкционная нагрузка приблизится к 9 тоннам. Ну а строение, возводимое из 8 тысяч ординарных кирпичей – масса одной штуки – 3,5 килограмма – сгенерирует конструкционную нагрузку в 28 тонн.

Но это только стены. Конструкционную нагрузку перекрытий и кровли следует вычислить отдельно. Вес одного листа 8-волнового шифера равен 26 килограммам, а квадратный метр такого покрытия весит 14 кило. Плотность соснового бруса, расходуемого на каркас кровли равна 550-600 кг/м3.

В итоге, двускатная крыша с площадью кровли в 60 «квадратов» сгенерирует вес в 0,8 тонны по кровле и 1,2 тонны по каркасу (до двух кубометров пиломатериалов на брус и доски обрешетки). Точные объемы стройматериала можно вычислить по калькулятору кровли – специальной программе, в которую вводят габариты крыши и получают на выходе данные по метражу кровельного покрытия и объему пиломатериалов для каркаса и обрешетки.

Эксплуатационная нагрузка определяется по метражу цокольного и межэтажного перекрытия. По СНИП квадратный метр площади дома можно нагрузить 300-350 килограммами. В итоге, дом площадью в 100 м2 сгенерирует 3,5 тонны эксплуатационной нагрузки.

Динамическую нагрузку считают по площади кровли, умножаемой на массу снега, давящую на квадратный метр крыши. В наших широтах снеговая масса доходит до 180 кг/м3. И в рассматриваемом случае она равняется 10,8 тонны.

Сбор нагрузок со стороны фундамента

Следующий этап сборки нагрузок – определение массы самого фундамента. Зная внешние усилия, генерируемые общей массой строения можно подсчитать объемы ленточного основания и количество опор в столбчатом фундаменте.

Сбор нагрузок на столбчатый фундамент начинается с определения несущей способности одного столба, вычисляемой по площади его подошвы и несущей способности грунта. И если последняя характеристика равняется 2 кг/см2 (это минимальное значение), а площадь подошвы доходит до 1600 см2 (40х40 сантиметров), то один столб удержит не менее 3,2 тонны.

Общее количество столбов, вычисляется по сбору нагрузок со стороны строения. В нашем случае она равна 44,3 тонны, увеличим этот результат на 50 процентов (коэффициент запаса прочности) и получим 66,45 тонны. На этот вес нужно, как минимум 21 столб.

Ну а зная количество столбов и объемы одной опоры (0,4х0,4 (площадь основания) х1,5 (высота)) можно вычислить общий объем фундамента. В нашем случае он равен 5,04 м3. Столбы заливают бетоном, следовательно, вес такого фундамента равен 12,6 тонны (5,04м3 х 2500 кг/м3 (удельный вес бетона)).

Сбор нагрузок на ленточный фундамент начинают с вычисления площади подошвы. Ее определяют по сбору нагрузок со стороны строения и несущей способности грунта. В нашем случае она равна 33225 см2 (66450 кг (вычисленная выше масса дома) / 2 кг/см2).

Но эти данные определяются только по конструкционным характеристикам, а есть еще и эксплуатационные – морозостойкость, влагостойкость, минимальная ширина ленты и прочее. И по этим параметрам при минимальной ширине ленты в 40 сантиметров площадь основания лучше всего вычислить по периметру самого здания. И для дома в 100 м2 (условные габариты 10х10 м) периметр будет равен 40 метрам, а площадь основания 16 м2 (40х0,4).

Зная площадь основания и глубину залегания фундамента можно вычислить объем заливки. И при высоте стены фундамента в 1,5 метра на заливку основания уйдет до 24 м3 раствора. А масса фундамента будет равна 60 тоннам (24м3 объема умножаем на 2500 кг/м3 плотности железобетона)

Расчет стройматериалов

На следующем этапе необходимо оценить объем строительных материалов, который потребуется для возведения основы дома: количество бетонной смеси, арматуры, опалубки – в отдельных случаях даже необходимо провести расчет кирпича на фундамент. Грамотный подход позволит избежать лишних транспортных расходов и существенно сэкономит время на возведение фундамента.

Арматура

Специфику расчета арматуры на фундамент мы описывали в соответствующей статье. Там же вы найдете подробное описание расчетов для разных типов железобетонных оснований. Для ленточного фундамента обычно используют каркас из двух поясов продольной арматуры по 2 прутка в каждом с шагом поперечной (горизонтальной и вертикальной) арматуры 0,3-0,5 м. В качестве примера расчета фундамента рассмотрим все то же основание дома 6×9 м с одной внутренней стеной, примем высоту ленты равной 1,5 м, ширину – 0,4 м.

Поперечное сечение ленты имеет площадь: 0,4×1,5=0,6 м2=6000 см2. Из них 0,001% должна занимать арматура, а это 6 см2. По таблице ниже определяем нужный диаметр прутков – 14 мм.
Количество метров такой арматуры примерно равно: (6×3+9×2)×4=144 м
Гладкой арматуры, которая, по сути, играет лишь роль связующего звена для продольных прутков, при шаге в 0,5 м потребуется: (36/0,5)×(0,4×2+1,5×2)=273,6 м, где (36/0,5)- количество соединений гладкой арматуры, (0,4×2+1,5×2) – периметр элемента прямоугольной формы, образованного гладкой арматурой.

Бетон

Неважно, планируете ли вы заказывать бетонную смесь на заводе-изготовителе, либо думаете над его самостоятельным приготовлением – прикинуть объем бетона просто необходимо! Сделать это очень легко, воспользовавшись простейшими математическими формулами и учитывая геометрию фундамента. О том, как рассчитать объем бетонной смеси, мы говорили в одной из статей, но на всякий случай приведем пример расчета для нашего случая: дом 6×9 с одной внутренней стеной, ширина ленты – 0,4 м, высота – 1,5 м.
Объем нашего фундамента, он же – объем бетона, составит: (9×0,4×2+(6-0,8)×0,4×3)×1,5=20,16 м3 или 21 куб раствора

О том, как рассчитать объем бетонной смеси, мы говорили в одной из статей, но на всякий случай приведем пример расчета для нашего случая: дом 6×9 с одной внутренней стеной, ширина ленты – 0,4 м, высота – 1,5 м.
Объем нашего фундамента, он же – объем бетона, составит: (9×0,4×2+(6-0,8)×0,4×3)×1,5=20,16 м3 или 21 куб раствора.

То же самое касается ситуаций, в которых вы решили своими силами готовить бетон. В этом случае вам поможет информация по характеристикам бетонной смеси для фундамента, а также статья о том, как рассчитать количество цемента на бетон. В них просто и доступно описан порядок работ и представлены все необходимые вычисления.

Расчет опалубки для фундамента

Конечно, если вы собираетесь заливать бетон в трубы – использовать буронабивной свайный фундамент, то вопрос с опалубкой решится сам собой. А вот при возведении ленточного или плитного железобетонного фундамента без опалубки обойтись проблематично. Можно арендовать строительные комплекты опалубки, но это дорого, особенно при непонятных сроках строительства. Поэтому в ряде случаев приходится делать опалубку самостоятельно – из пиломатериалов. Причем делать нужно таким образом, чтобы доски после распалубки можно было использовать, например, для чернового пола или строительных лесов. Дешевле всего обойдется покупка обычных дюймовых досок, которые можно сбить в достаточно надежные щиты. В статье, посвященной расчетам опалубки на фундамент, мы описали несколько примеров того, как можно подобрать опалубку: исходя из толщины досок и расстояния между раскосами – так, чтобы она была устойчива к нагрузкам со стороны бетонной смеси.

Надеемся, что представленная информация поможет вам решить непростые задачи строительства!

Зачем проводятся расчёты нагрузки на фундамент

Расчет нагрузки, которую будет переносить фундамент в процессе эксплуатации, является ключевым этапом проектирования любого основания. Исходя из данных расчетов определяются необходимые несущие характеристики будущего фундамента, его типоразмер и опорная площадь.

Определяемые нагрузки веса здания, снегового и ветрового воздействия, а также эксплуатационного давления, также сопоставляются с несущей способностью грунта на строительной площадке, поскольку несущая способность почвы, в некоторых случаях, может быть меньшей, чем несущие свойства самого фундамента.Рис: Возможный результат неправильного расчета нагрузок на фундамент дома

Ответственное отношение к проведению данных расчетов гарантирует, что фундамент под конкретное здание будет подобран правильно. В противном случае, вы рискуете построить дом на слишком слабом фундаменте, что приведет к его разрушению и деформации, либо обустроить фундамент с недостаточной опорной площадью, который под весом здания просто осядет в грунт.
