Воздух в системе охлаждения двигателя

Причины появления воздушных пробок

Воздух характеризуется относительно невысокой теплопроводностью, и сам по себе он редко используется в качестве охладительного агента (исключение – обдув радиатора, но причины здесь прозаические – полное отсутствие энергетических затрат). Но его опасность при смешивании с техническими жидкостями заключается не столько в снижении теплоёмкости, сколько в образовании воздушных пробок, которые, скапливаясь в самых высоких точках магистрали, препятствуют свободному течению охлаждающей жидкости.

В каких случаях происходит проникновение воздуха в герметичную систему охлаждения двигателя? Причин может быть несколько:

разгерметизация системы – нарушение целостности соединений патрубков, трубок, шлангов в месте их крепления к штуцерам, что и приводит к такому явлению, как подсос наружного воздуха. Произойти такое может в результате перегрева, случайного механического воздействия, неумелых действий водителя, из-за естественного износа. Отдельно стоит упомянуть о случаях, когда потеря герметичности происходит по причине длительного воздействия пониженного давления в системе, наблюдающегося у поверхности стенок трубопроводов во время движения ОЖ;
многие водители даже не догадываются, что при замене или доливании антифриза, если делать это быстро, образуется обширная воронка, которая не позволяет воздуху выйти наружу. В результате в систему попадает ощутимое количество воздуха, что грозит образование пробок со всеми вытекающими последствиями. Поэтому рекомендация заливать тосол тонкой струёй, не считаясь со временем, остаётся актуальной для значительной части автовладельцев;
проблемы в функционировании воздушного клапана. Для циркуляции ОЖ в системе используется помпа, но создаваемое давление не статичное: из-за нагрева жидкости на определённых участках магистрали давление повышается, в районе радиатора – уменьшается. Это, в принципе, нормально. Но в некоторых случаях область повышенного давления достигает расширительного бачка, воздух в котором сжимается, и клапан в крышке бачка стравливает его наружу. При пониженном давлении происходит обратный процесс – засасывание воздуха. Но если клапан заело, то он работает только в одном направлении. Это чревато накоплением воздушной массы, которая просто вынуждена идти дальше через трубопроводы, смешиваясь с охлаждающей жидкостью;
воздух может проникать в СО и через прохудившийся сальник помпы, а также через фибру, если она имеет сквозные механические дефекты;

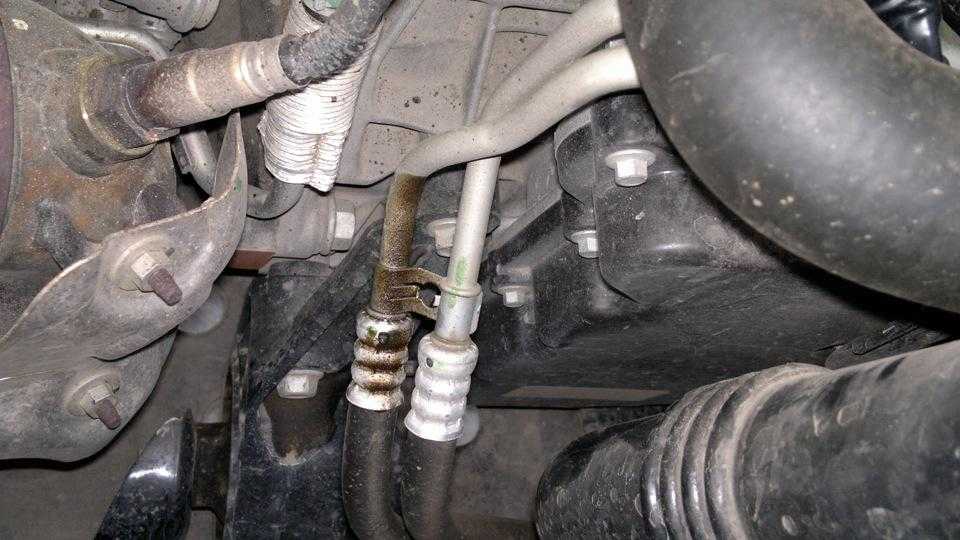

течи антифриза через соединения шлангов, патрубков и обоих радиаторов могут и не приводить к попаданию через них воздуха внутрь системы, но в таких случаях объем ОЖ уменьшается, что автоматически приводит к увеличению объёма воздуха (через расширительный бачок). В случае засорения радиатора двигатель начинает перегреваться, и в совокупности это приводит к образованию пробок;
нарушение целостности прокладки ГБЦ – ещё одна распространённая причина возникновения течи антифриза, проникающего в цилиндры, в результате чего объём охлаждающей жидкости понижается, а последствия этого явления вы уже знаете.

Кстати, когда тосол попадает из цилиндров в картер и там накапливается, проверка уровня масла щупом может показать его увеличение. Если же ОЖ попадает в выхлопную систему, обнаружить это можно по изменению цвета выхлопа из прозрачного на белый.

Не следует относиться к этой проблеме, как второстепенной. Неприятности в случае неустранения завоздушенности и причин его возникновения могут оказаться слишком серьёзными. Изменение нормальной циркуляции тосола по магистрали – только первый звоночек, но именно с него начинаются проблемы с отводом тепла от силового агрегата.

Поскольку из-за воздушных пробок ОЖ не попадает в радиатор, она не охлаждается и следует в двигатель ещё горячей. Последний начинает перегреваться, ухудшая свои динамические показатели.

Вторичное проявление завоздушенности СО – ухудшение работы салонного отопителя, поскольку антифриз до него не добирается, а работа вентилятора положения не улучшает – в салон продолжает поступать холодный воздух

Чаще всего водители обращают внимание на наличие пробок не из-за перегрева мотора, а потому, что им холодно

В тёплое время года и эта причина становится неочевидной. Между тем ненормальный температурный режим работы двигателя рано или поздно завершится тепловым ударом – худшим, что может с ним случиться вообще. И тогда больших трат на восстановление мотора не избежать, причём вам придётся обходиться без средства передвижения довольно долго – такие неисправности за день-два не чинят.

Причины возникновения воздушных пробок

Сформировавшаяся воздушная пробка в батарее отопления может возникнуть по ряду причинИсточник strojdvor.ru

Воздух в системе отопления может скапливаться по разным причинам, поэтому рассмотрим каждую из них по отдельности, чтобы не допускать такого впредь. В статье рассказывается об этой проблеме в её общем понимании для централизованных и автономных систем, а вы уже сможете определить, что произошло именно у вас. Еще вы узнаете, чем так опасны газовые пробки: они блокируют проход теплоносителя, и он циркулирует в неполном объеме. Например, в радиаторе пробка может образоваться в верхней точке межреберного коллектора, следовательно, несколько секций будут холодными, так как вся вода будет проходить по соседним ребрам.

Причины завоздушивания системы отопления:

Зачастую ответ на вопрос, почему завоздушивается система отопления, лежит в её заполнении теплоносителем, и это касается как централизованного, так и автономного отопления. Например, при заполнении контура вода может подаваться с перерывами, то есть воздух закачивается вместе с жидкостью.
Ремонт стояков и лежаков. При разрыве отопительного контура и добавлении новых труб или радиаторов в систему всегда попадает воздух. Речь здесь идет о ситуации, когда такие работы проводятся при заполненном теплоносителем контуре. Какой-то участок перекрывают, меняют часть оборудования, а потом этот воздух, если его не спустить полностью, попадает в какие-либо уязвимые точки (колена, радиаторы).
Отсутствие, поломка или некорректная работа воздухоотводчика (клапана для отведения воздуха). Его устанавливают в самых высоких точках контура, так как газ в любом случае легче жидкости и будет скапливаться именно вверху.
Разгерметизация системы отопления. Это, как правило, происходит в результате коррозии металла, где последствием являются протечки или даже разрыв трубы или фитинга. Известны также случаи, когда на чугунном радиаторе централизованного отопления срывало заглушку (редко, но случается). При устранении таких проблем в большинстве случаев в систему, даже если её не отключать, попадает воздух.
Еще одной причиной того, почему воздушит систему отопления в частном доме, могут стать алюминиевые радиаторы, если в контуре «неправильный» теплоноситель. Добавленный в воду хлор (Cl) и кислород (O), содержащийся в воде, вступают в реакцию с алюминием (Al), что вызывает выделение водорода (H). Такой процесс способствует созданию газовых пробок. Справедливости ради следует отметить, что со временем внутренние стенки радиаторов окисляются и реакция больше не происходит, так как отсутствует контакт с главным катализатором.

Способы удаления воздуха

Если вы наблюдаете на приборной панели постоянное превышение рабочей температуры двигателя (100 и более градусов), выполните ряд действий по выявлению неполадки:

исследуйте стыки патрубков, водяной насос и расширительную емкость на предмет протечек;
проверьте уровень жидкости в бачке;
убедитесь, что салонный отопитель исправно функционирует;
если температурный датчик установлен вне головки цилиндров, проверьте работоспособность электрического вентилятора замыканием контактов.

Прежде чем прокачать систему охлаждения, необходимо устранить все утечки, если таковые обнаружены. Потерявший герметичность сальник водяного насоса следует заменить (как правило, вместе с помпой), подтянуть хомуты шлангов и так далее. Удалять воздушную пробку из протекающей системы охлаждения бессмысленно.

Проверка печки и датчика вентилятора поможет точнее определить местонахождение пузыря воздуха. Когда температура мотора достигает критического порога, а отопитель не греет, значит, пробка стоит в малом контуре циркуляции – в самой печке либо подводящих патрубках. Если датчик вовремя не включает принудительный обдув, то он попал в зону, где движение антифриза остановилось – пузырь находится в большом контуре.

Способ первый – продувка

Этот простейший метод требует от автолюбителя осторожности, поскольку производится на полностью прогретом моторе. Порядок операций такой:

При необходимости добавьте жидкость до минимального уровня и прогрейте силовой агрегат до рабочей температуры. Аккуратно свинтите крышку расширительной емкости.
Наденьте перчатки и отсоедините тонкий патрубок охлаждающей системы в наиболее высокой точке. Для двигателя с инжектором это блок подогрева дроссельной заслонки, на карбюраторном моторе – впускной коллектор либо нижняя часть самого карбюратора.
Тщательно протрите горловину бачка. Подставив под снятый шланг широкую посудину, подуйте в расширительную емкость. Когда из патрубка потечет чистый тосол, наденьте его на штуцер и зафиксируйте хомутом.

Если на автомобиле установлена термостатическая крышка основного радиатора, попробуйте удалить воздушную пробку через нее. Откройте обе пробки и дуйте в горловину расширительного резервуара.

Способ второй – полная замена

Данный вариант подходит для всех случаев, когда обнаружить и вытолкнуть пузырь из трубопроводов не удается. Суть заключается в том, чтобы полностью опорожнить систему и обратно залить тосол, соблюдая все правила. Недостаток метода – сложность реализации в дорожных условиях.

Процедура выполняется в следующем порядке:

Слейте антифриз в широкий таз, поочередно подставив его под пробку на блоке цилиндров и главном радиаторе.
Установите все крышки на места и затяните их.

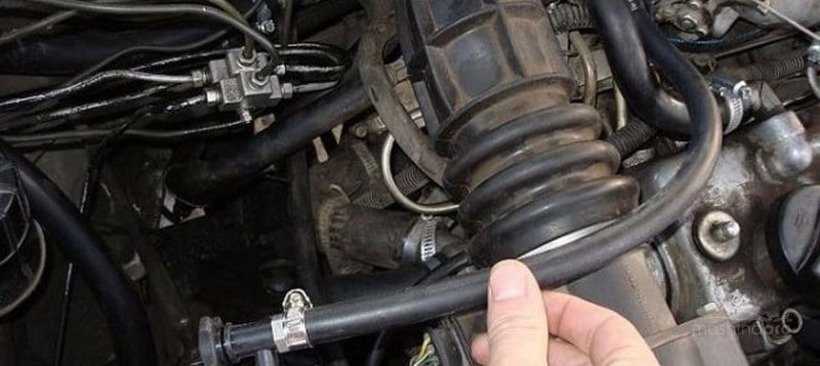

Ослабьте хомут и снимите патрубок обогрева дроссельной заслонки или карбюратора (самая высокая точка системы).
Вставьте воронку в горловину расширительного бачка и медленно тонкой струей заливайте охлаждающую жидкость. Удаление воздуха будет происходить через снятый шланг.
Отслеживайте момент, когда из патрубка побежит тосол, и сразу надевайте его на штуцер.

Перед опорожнением не забудьте полностью открыть кран салонной печки.

Когда шланг подогрева дросселя (или карбюратора) надет и закреплен хомутом, долейте жидкость в емкость до нормы. Далее, проверяйте работоспособность охлаждения путем полного прогрева мотора, пока не откроется термостат и не включится электровентилятор.

Способ третий – дорожный

Столкнувшись с перегревом силового агрегата в пути, постарайтесь убрать воздушную пробку таким методом:

Зафиксировав автомобиль ручным тормозом, поднимите переднюю часть домкратом на высоту 0,3–0,4 м.
Медленно открутите пробку расширительного резервуара, запустите двигатель и включите салонный отопитель на максимальный режим.
Тонкой струей лейте тосол в бачок, пока его уровень не достигнет верхнего предела. Повысьте обороты коленчатого вала до 3000 об/мин и дождитесь полного прогрева.
Сжимайте рукой нижний шланг, ведущий к радиатору. Воздух должен выйти через расширительную емкость. Используйте перчатки или плотную ткань, чтобы не обжечься.

Процедура заканчивается, когда из бачка перестанет выходить воздух. Ощупайте остальные патрубки – они должны прогреться. Убедитесь, что печка выдает горячий поток.

Чтобы не приходилось возиться с удалением воздушных пробок, всегда заливайте антифриз по инструкции, описанной в предыдущем разделе. Это лучший способ вытеснить воздух из системы. Своевременно устраняйте протечки, не ездите с бесконечными доливками охлаждающей жидкости.

Неисправности двигателя УМЗ 4216

Ресурс мотора 4216, заявленный заводом-изготовителем – 250 тыс. км, но нередко движки выходят из строя раньше положенного срока. Часто возникающие проблемы ДВС:

подтекание моторного масла;
повышенный угар масла через поршневые кольца:
стук клапанов, который порой трудно устранить;
перегрев;
отказ различных датчиков.

Различные поломки преждевременно могут возникать по разным причинам:

водителем нарушаются условия эксплуатации – мотор перегревается вследствие перегруза;
не соблюдаются нормы технического обслуживания;
автомобиль эксплуатируется в тяжелых дорожных условиях.

К сожалению, в двигателях УМЗ нередко встречается брак, но от этого не застрахованы и моторы ЗМЗ. Если двигатель 4216 троит (дергается), причиной неисправности может быть как сам двигатель, так и поломки в ЭСУД. Чтобы определить причину возникновения дефекта, необходимо провести диагностику ДВС.

Признаки и последствия завоздушенности системы

Если котельный агрегат работает исправно, температура теплоносителя на подаче соответствует норме, а батарея при этом не справляется с нагревом помещения, проверьте в системе отопления наличие воздуха. Воздушные пробки в радиаторах — частое явление, на их наличие указывает неравномерность нагрева прибора, когда верхняя часть остается холодной. Завоздушенность батареи в первое время незначительно снижает ее теплоотдачу, но если проблему вовремя не решить, скопившийся газ перекроет путь теплоносителю и помещение не получит полноценного обогрева.

Пузыри воздуха мешают свободному движению теплоносителя из-за сужения канала, и это провоцирует появление специфических звуковых эффектов. К признакам возникновения пробки относится шум в трубах, клокотание, бурление. В сложных случаях добавляется и вибрация труб.

Завоздушивание системы отопления

Небольшие пузырьки воздуха, которые еще не сформировали пробку, но уже активно выделяются из теплоносителя, превращают его в водовоздушную смесь. Она опасна для циркуляционного насоса, не приспособленного перекачивать газ. На валу насосного агрегата установлены подшипники скольжения, которые должны располагаться в жидкой среде. Высокое содержание воздуха в теплоносителе приводит к преждевременному износу элементов из-за эффекта сухого трения.

Если не стравить воздух из системы отопления, его избыток в теплоносителе может привести к остановке или поломке циркуляционного насоса

. Это опасно для твердотопливных котлов, не оснащенных автоматикой: когда циркуляция остановится, в водяную рубашку котла перестанет поступать охлажденный теплоноситель. Перегрев и вскипание жидкости в замкнутом пространстве грозит взрывом, если не сработает группа безопасности.

Зная, как удалить воздух из системы отопления, можно справиться с воздушными линзами в радиаторах, выполненных из материалов, склонного к коррозии и зарастанию. В воздухе содержится углекислый газ и кислород, и они способствуют процессу распада солей кальция и магния, которые растворены в воде. Реакция протекает с выделением углекислоты. Под воздействием высоких температур гидрокарбонатные соединения формируют слой известкового налета, а углекислота способствует коррозии металлических поверхностей. В результате батарея быстрее выходит из строя.

Скопившаяся грязь в отопительной системе способствует выходу из строя радиатора

Чтобы исключить неприятные последствия, запустив систему отопления дома после летнего перерыва, следует проверить ее на наличие воздушных пробок. Если она завоздушена, оперативно примите меры по устранению проблемы.

Как выгнать воздух из системы охлаждения

Есть несколько способов, начнем с самого простого. Первым делом загоняем
автомобиль на эстакаду. Там он должен находиться в таком положении, чтобы
передок был немного выше багажной части. После этого отворачиваем крышку
радиатора и заводим мотор. В таком положении он должен проработать несколько
минут, после чего воздушная масса в полном объеме покинет систему охлаждения.
Эту процедуру можно проделывать на авто любых марок – и отечественного, и
иностранного производства.

В современных машинах с замкнутой системой можно действовать несколько иначе.
Отворачиваем крышку расширительного бачка, заводим мотор – пусть он некоторое
время поработает вхолостую. Потом пару минут газуем до 3,5-4 тысяч оборотов в
минуту. Этого должно хватить для полного выхода воздуха. После этого крышку
снова закручиваем и проверяем работоспособность системы ДВС.

Если этот способ окажется неэффективным, можно пойти другим, более сложным путем. Сначала приоткручиваем
находящийся сверху, идущий от печки, патрубок. Здесь следует приготовиться к
тому, что начнет выходить тосол. Запускаем двигатель. Теперь надо наблюдать за
выходящей незамерзайкой, следя за тем, когда на ней перестанут образовываться
воздушные пузыри, и она будет иметь нормальный вид. Когда это произойдет, это
будет означать, что цель достигнута. Это наиболее эффективный способ, и,
пожалуй, стоит рассмотреть его более подробно. В качестве примера берем
отечественную «Калину».

Прежде всего, надо приготовить инструменты, которые могут потребоваться для

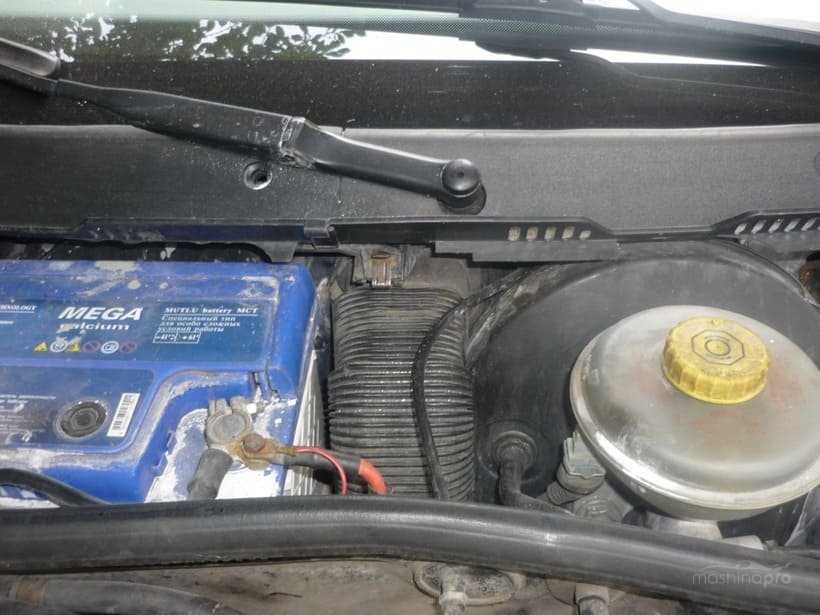

снятия пластмассовых элементов, и отвертку. Сначала снимаем пластиковый кожух.
На «Калине» он крепится шпильками с резиновыми уплотнителями. С
одного из патрубков снимаем хомут. Отворачиваем крышку расширителя.

Внимание! Здесь нужно соблюдать осторожность. Если мотор еще не остыл, то во
время откручивания крышки тосол может вырваться наружу.

На горловину расширителя накидываем чистую материю, а затем надеваем резиновую
трубку

Теперь в бачок надо нагнать воздух. Сделать это можно компрессором или
просто дунув ртом. Если выберете последний вариант, то помните, что ОЖ – это
сильный яд, и необходимо избегать ее попадания на кожный покров и тем более в
глаза. Цена пренебрежения этим правилом – нанесение ущерба здоровью

На горловину расширителя накидываем чистую материю, а затем надеваем резиновую
трубку. Теперь в бачок надо нагнать воздух. Сделать это можно компрессором или
просто дунув ртом. Если выберете последний вариант, то помните, что ОЖ – это
сильный яд, и необходимо избегать ее попадания на кожный покров и тем более в
глаза. Цена пренебрежения этим правилом – нанесение ущерба здоровью.

Когда в бачок поступит воздух, из патрубка, на котором был демонтирован хомут,
начнет вытекать незамерзайка. Если она будет без пузырьков, тогда надо надеть
патрубок и поставить на место хомут с его последующим затягиванием. На этом
процесс выгона воздуха можно считать законченным.

После удаления воздушной пробки потребуется сделать следующее:

Уровень
охлаждающей жидкости доводим до нормы. Делать это рекомендуется при холодном моторе.
Заливать жидкость следует чуть выше минимальной отметки, так как после
прогрева мотора она нагреется и поднимется до максимума.
Заводим
и прогреваем мотор. При этом крышка на расширителе не должна быть
затянутой до упора. Сначала двигатель должен работать на холостом ходу, но
постепенно обороты следует повышать. Таким образом можно удалить воздух из системы охлаждения,
попавший в бачок во время долива жидкости.
Потом
затягиваем крышку расширителя, однако слишком усердствовать при этом не
стоит.

Профилактика неисправности

Вместо устранения проблемы легче предпринять меры по её профилактике. Главное правило защиты охлаждающей системы от воздуха извне – своевременная диагностика. Систему необходимо регулярно проверять на наличие утечек. Чтобы воздушные пробки не появлялись в будущем, следует придерживаться следующих правил:

Не доводить движок до перегрева, а жидкость до кипящего состояния. ОЖ превращается в пар, под давлением проникающий в труднодоступные уголки системы охлаждения. Самостоятельно удалиться из них он не способен.
Регулярно промывать охлаждающую систему водой или спецжидкостями. Некоторые водители советуют делать это напитками «Кока-кола» или «Спрайт». Чистый радиатор работает правильно, поэтому пробки в нём не образуются.

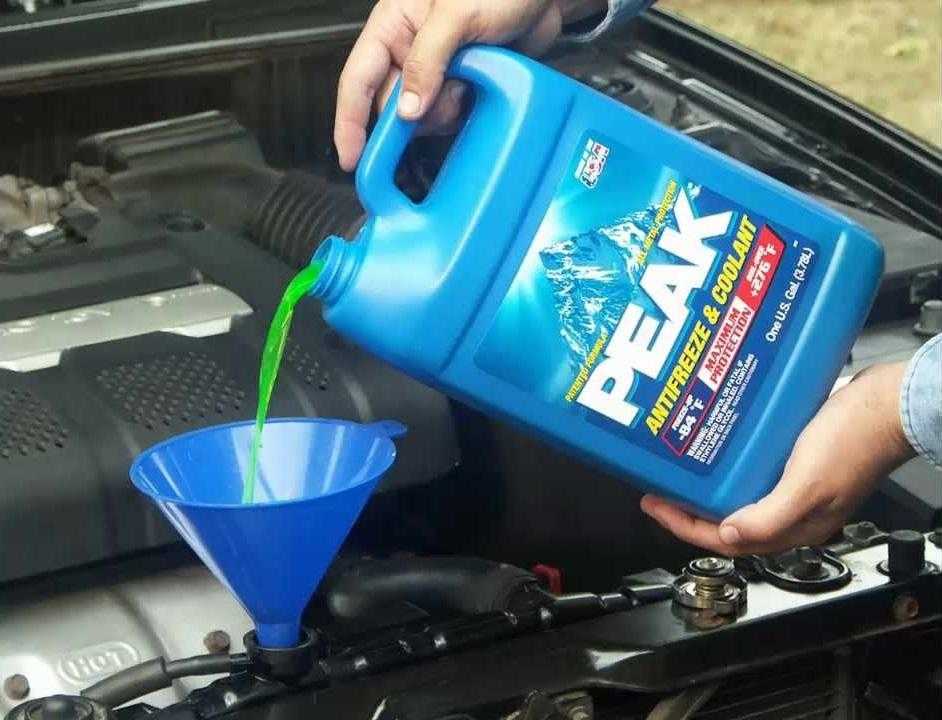

Правильно заливать ОЖ. Перед заливом жидкости ослабляют затяжку хомута, отсоединяют шланг подачи жидкости в автомобиле с инжектором. В карбюраторном моторе отсоединяют шланг подачи жидкости от штуцера карбюратора. В бачок заливают ОЖ до максимального уровня. Делают это медленно и тонкой струйкой, чтобы воздух из бачка вытеснялся водой. Если отметки уровня нет, жидкость заливают до верхней кромки бачка. Заполненный бачок закрывают, когда на поверхности исчезают пузырьки воздуха, затем подсоединяют шланги. После этих действий запускают двигатель и прогревают до рабочей температуры. После включения вентилятора мотор глушат и проверяют уровень ОЖ. При необходимости ОЖ доливают.

Правильная замена охлаждающей жидкости снижает риск появления воздуха в системе

Удалять воздушную пробку необходимо при первых же признаках её появления в охладительной системе. Игнорирование неисправности приведёт к дорогостоящему ремонту автомобиля или полной потере двигателя.

(4 голоса, среднее: 3.5 из 5)

Главная →

Обслуживание и Ремонт →

Пути решения проблемы

После того как выяснилось, что система, возможно, завоздушена, то нужно удалить из неё воздух. Для начала необходимо проверить её на герметичность, чтобы не было подтекания в местах соединений. Также проверить все резиновые шланги на предмет трещин, и если таковые имеются, то шланги нужно заменить. Если в местах соединения резинового шланга и штуцера не удаётся устранить подтекание путём протяжки хомута, то данное соединение нужно разобрать и проверить сам штуцер, возможно, на нём появилась трещина. Данное соединение не может считаться надёжным, и в таком случае штуцер подлежит замене. Также причиной, по которой не удаётся исправить подтекания в местах соединения патрубка, может быть неисправность самого хомута, или резина из-за постоянного контакта с ОЖ сильно «задубела». В этом случае поможет замена хомута и резинового шланга.

Как убрать воздушную пробку в системе охлаждения двигателя ваз 2114

Завоздушивание отопительной системы на автомобилях ВАЗ-2114 — это достаточно распространённое явление. Столкнувшись с проблемой воздушной пробки, её можно решить самостоятельно. Здесь главное — найти причину, после чего воспользоваться одним из трёх наиболее эффективных методов.

Особенности системы охлаждения

Чтобы понимать суть завоздушивания и последствия, к которым может привести воздушная пробка, нужно разобраться в самой системе охлаждения. Не рекомендуется приступать к ремонту своими руками, не владея хотя бы элементарными теоретическими знаниями:

автомобили ВАЗ-2114 основаны на закрытой жидкостной системе охлаждения;
в качестве охлаждающей жидкости применяют антифриз или тосол;
специальные каналы служат для циркуляции теплоносителя по двигателю;
циркуляция осуществляется с помощью насоса, а его, в свою очередь, приводит в движение коленвал через приводной ремень;
за регулировку потоков охлаждающей жидкости и её направление отвечает термостат;
термостат имеет конструкцию, позволяющую до прогрева теплоносителя до нужных параметров циркулировать по малому кругу (в радиатор при этом охлаждающая жидкость не попадает);
когда температура достигает отметки 87 градусов, происходит открытие и ОЖ проникает непосредственно в радиатор;
обдув радиатора осуществляется за счёт потоков воздуха при движении авто;
если естественный обдув не справляется, тогда активируется электровентилятор;
за его включение отвечает специальный датчик;
горячая жидкость проникает через радиатор отопителя и позволяет прогревать зимой тосол;
избыток тосола, который образуется при его тепловом расширении, оказывается в дополнительном (расширительном) бачке.

Как видите, если в этой цепи окажется пробка, это может привести к серьёзным негативным последствиям для ВАЗ-2114.

Причины формирования воздушных пробок

Готовая система отопления закрытого типа герметична, но это не гарантирует отсутствия воздушных пузырей. Откуда берется газ в трубах и радиаторах?

Воздух в системе отопления появляется по следующим причинам

Теплоносителем служит водопроводная вода, не прошедшая специальную подготовку — при нагреве растворенный в воде воздух начинает выделяться, и из мелких пузырьков формируются пробки.
Герметичность системы нарушена, и воздух постепенно засасывается через неплотные соединения.
В ходе ремонтных работ часть контура отсоединялась отсечными кранами, производилась замена или очистка каких-либо элементов, а затем в отремонтированный контур вновь был подан теплоноситель.
Трубопровод проложен с нарушениями нормативов — малый угол уклона труб и неправильный монтаж мест перегибов мешает пузырям газа попадать в специальные устройства — воздухоотводчики. В результате газ скапливается на проблемных участках и мешает нормальной циркуляции теплоносителя.
Если система отопления частного дома заполняется очень быстро (или при подаче теплоносителя не в нижней точке), жидкость не способна полностью вытеснить воздух из сложных по конфигурации мест трубопровода и радиаторов.
Воздухоотводчики отсутствуют или неправильно расположены. Также причиной некорректной работы устройства для стравливания воздуха является его загрязнение механическими включениями в неотфильтрованном теплоносителе.

Ручной кран Маевского на радиаторе Отдельно стоит рассмотреть газообразование в алюминиевых радиаторах. При контакте металла со слабощелочным теплоносителем выделяется водород, который скапливается в самой верхней точке отопительного прибора. Если радиатор не снабдить воздухоотводчиком, со временем газовая пробка не даст теплоносителю свободно проходить по внутренним каналам отопительного прибора.
