Основные формы скатных кровель и их применение

Достоинства

Устройство многощипцовой кровли отличается повышенной сложностью, однако, ее монтаж может принести пользу, если правильно выполнить расчет и определить уклон скатов. Такая конструкция обходится дороже, чем другие виды крыш, но ее оригинальный внешний вид сторицей окупают затраты. Достоинствами многощипцовых крыш считают:

  • Экономия пространства. Конструкция многощипцового типа позволяет более рационально, чем другие виды крыш, использовать подкровельное пространство для организации мансарды.
  • Возможность использования вертикально освещения на мансарде. Если дом оборудуют мансардой, то чаще всего приходится устанавливать мансардные окна, которые стоят дорого, но дают мало света. Вертикальное освещение, монтируемое на дополнительных щипцах, с успехом решают эту проблему.
  • Улучшенный отток воды и сход снега. Крутые скаты позволяет снегу и воде самотёком соскальзывать с крыши, облегчая ее обслуживание.
  • Эффектный внешний вид. Дом с многощипцовой кровлей выгодно отличается от однотипных «соседей», с помощью этого архитектурного элемента он обретает индивидуальность.

Каркас многощипцовой кровли

Узлы кровли

Разновидности многощипцовых крыш

  Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

  В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

Это интересно: Схема армирования фундамента: полезно знать

Конструкция крыши частного дома: обрешетка

Закончив установку стропил, можно набивать обрешетку. Для ее обустройства понадобятся доски (2.5 см в толщину) или бруски. Обрешетка может быть как сплошной, так и иметь зазоры. Но перед тем, как построить крышу. следует проложить гидроизоляцию по стропилам. При создании жилой комнаты на чердаке, лучше всего заранее произвести утепление крыши. Утеплитель укладывается в пространство между стропилами. В качестве материала может выступать минеральная вата или пенопласт.

Чтобы создать жилое «теплое» помещение на мансарде, укладывайте утеплитель двойным слоем. Толщина одного слоя не должна быть меньше 50 мм. Утеплительный слой способствует поглощению шума снаружи помещения. На утеплитель укладывается пароизоляционная мембрана. Она защищает материал от образования на нем конденсата. Чтобы лишний раз не тратиться на ремонт крыши частного дома, следуйте всем инструкциям и рекомендациям. Постарайтесь правильно уложить слои кровельного пирога.

Геометрия строения крыши

Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

  • Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
  • Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
  • Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
  • Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
  • Мансардная крыша является разновидностью двускатной конструкции.
  • Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
  • Коническая крыша лучше всего смотрится над зданиями круглой формы.
  • Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.

Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

Монтаж эксплуатируемой плоской кровли

Как сделать плоскую крышу? Прежде всего необходимо определиться основными параметрами — типом крыши, устройством водостоков и т.д. Рассмотрим вариант монтажа эксплуатируемой плоской кровли с бетонным перекрытием и наружным водоотведением при помощи желобов:

  1. Поверхность перекрытия покрывается слоем уклонообразующей бетонной стяжки (разуклонки). Для экономии бетона сначала насыпается с уклоном слой гравия, после чего поверх укладывается стяжка. Поскольку этот этап относится к «мокрым» работам, то поверхность перекрытия рекомендуется покрыть слоем праймера или подобного материала.
  2. Укладка паро- гидроизоляции. В качестве материала можно использовать различные наплавляемые пленки, или рулонные мембраны. Укладка внахлест, стыки проклеивать скотчем.
  3. Слой утеплителя. Используется либо каменная минвата, либо экструдированный пенополистирол. Укладка утеплителя производится в несколько слоев, минимум — 2 слоя. Такое требование вызвано необходимостью исключения проникновения холода сквозь щели в стыках утеплителя.
  4. Поверх утепляющего слоя укладывается слой гидроизоляции.
  5. Засыпка балластного слоя — гравий, песок и т.д. Роль этого слоя двойная: защита пленочного покрытия и отвод воды, поступающей от таяния снегов или от осадков в летнее время.
  6. Поверх балластного слоя при необходимости может быть уложен слой тротуарной плитки для удобства ходьбы по поверхности. В этом случае понадобится дополнительный песчаный подготовительный слой, непосредственная подложка под плитку.

Указанная последовательность — один из вариантов, существует множество подобных методик, равнозначных по результату, но различающихся в деталях.

Устройство плоской кровли, традиционно считающейся принадлежностью вспомогательных построек, может быть осуществлено таким образом, чтобы поверхность кровли превратилась в дополнительную площадку, которую можно использовать для различных нужд.

В зависимости от климатических условий местности, поверхность плоской крыши превращают в зеленую лужайку, в техническую зону для размещения оборудования, в зону отдыха.

Все варианты эксплуатируемой кровли требуют тщательного обустройства и дорогостоящих материалов. Качественный результат напрямую зависит от квалификации людей, производящих работы и от финансовых возможностей владельца дома.

Но не забывайте, что вы можете своими руками построить плоскую крышу.

Вложения в оборудованную используемую плоскую крышу оправдаются лишь в регионах с короткими мягкими зимами и низким среднемесячным уровнем осадков. Все остальные вопросы решаемы и серьезных проблем не вызывают.

Монтаж

Гидроизоляция

Утепление

Основные работы

Этапы строительства крыши дома предусматривают её возведение по определённой технологии. Распределяя строительство на главные составные части конструкции, получают следующее:

  • крепление фундаментной части – мауэрлата. На него приходится давление основных нагрузок. В качестве материала служат деревянные балки сечением 15х15 см.
  • устройство каркаса. Под этим подразумевается прикрепление к мауэрлату стропил. Оптимальный размер балок принимается сечением 7х15 см.
  • проведение работ по усилению кровли. Чтобы сократить воздействие распорной нагрузки на мауэрлат и обрести высокую прочность кровли, проводят скрепление стропильных ног дополнительными балками.
  • устройство деревянной обрешётки. Она необходима для создания сплошного перекрытия крыши.

Когда деревянный каркас будет полностью готов, приступают к дальнейшим работам. В их перечень входит монтаж утепления, пароизоляция, устройство гидроизоляционных слоёв и укладка верхнего покрытия. В данном качестве часто используют черепицу или профильный лист.

Помимо вышеперечисленных работ обязательно нужно помнить о проведении вентиляции, монтаже карниза, внутренних ендов, труб, лотков для спуска воды.  Кроме этого должны быть смонтированы капельники и подкладочный слой по краям крыши для защиты от проникновения влаги.

Устройство крыши частного дома и их виды

Современное строительство нашло применение различным видам крыш домов. Разумеется, каждый вид требует индивидуального устройства крыши дома. Поговорим о самых распространенных, а также об их преимуществах и особенностях.

  1. Односкатная крыша – опора на стены дома. Подобный вид кровли редко используется для жилых домов (детальнее: «Устройство односкатной крыши своими руками «). Чаще их применяют в тех местностях, которые продуваются сильным ветром. Односкатные крыши можно встретить на гаражных и хозяйственных постройках, а также на навесах (прочитайте: «Односкатная крыша на гараж «). Здесь не нужно сооружать чердачное помещение и стропильную систему. Односкатные крыши не требуют большого расхода пиломатериалов и кровельного покрытия, а значит, являются бюджетным вариантом (подробнее: «Строительство односкатной крыши своими руками: проект и расчет «).
  2. Двухскатная крыша – это два прямоугольника, соединенные верхними гранями. Они и образуют два фронтона (треугольники). Длина скатов может варьироваться, а сами фронтоны могут трансформироваться в неправильные треугольники. Строительство крыши частного дома совсем не сложная процедура. Чердак позволит владельцу хранить ненужные ему вещи. Подобное помещение можно оборудовать под жилую комнату.

Нередко можно встретить четырехскатную крышу. Она представлена четырьмя треугольниками (обычно разной формы), которые соединены вершинами в общей точке.

Вальмовые крыши – включают в себя трапециевидные плоскости скатов и треугольников. Чаще всего они располагаются в верхней части фронтонов. Подобные крыши еще называются «датскими». Кровля требует установки мансардного помещения. Этот элемент в обязательном порядке должен утепляться. Вальмовые крыши куда сложнее, нежели двухскатные.

Монтаж мауэрлата

Перед тем, как построить крышу дома, необходимо создать конструкцию, призванную обеспечивать надежное крепление кровли к зданию – а это мауэрлат, на который устанавливается собранный каркас. Правда, при установке крыши на деревянном доме мауэрлат не нужен – его роль будет исполнять верхний венец здания. К стенам кровля будет крепиться при помощи нагелей.

Схожим образом устанавливается крыша каркасного дома – в качестве мауэрлата на этот раз будет выступать верхняя обвязка. Соединение элементов здания и крыши осуществляется посредством врубки с применением металлических уголков, в которых имеются отверстия для саморезов.

Совсем другое дело – установка крыши на кирпичном или бетонном доме. В таком случае устанавливать мауэрлат можно несколькими способами, причем выбор конкретного способа напрямую зависит от результата расчетов и опытности мастера.

Монтаж мауэрлата выполняется одним из четырех способов:

  1. Проволочный монтаж. Для реализации такого крепления нужно уложить проволоку в кладку на расстоянии четырех рядов до края конструкции. Мауэрлат впоследствии будет прикручен этой проволокой к стенам. Этот вариант отличается наименьшей надежностью, но сделать его может любой человек.
  2. Монтаж при помощи скоб. Такой способ предусматривает укладку деревянных брусков в кладку в четырех рядах от обреза. Одна часть скобы крепится прямо к мауэрлату, а вторая к предварительно зафиксированному бруску. Данный способ тоже не отличается сложностью, но его крайне нежелательно использовать в зданиях с большой нагрузкой на кровлю.
  3. Монтаж при помощи шпилек. Шпильки диаметром около 10-12 мм монтируются в кладку. Поверх них временно укладывается мауэрлат и пристукивается молотком, после чего на нем остаются небольшие углубления в тех местах, где брус должен будет фиксироваться. Эти точки просверливаются насквозь, после чего мауэрлат можно устанавливать на крепления и закручивать гайки.
  4. Монтаж при помощи анкерных болтов. Данный способ отличается максимальной сложностью и надежностью. Анкерные болты закладываются в бетон по всему периметру стены. Полученное крепление не только обеспечивает качественную фиксацию крыши, но и повышает прочность обреза стены, выполненной из легкого бетона.

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

  • Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
  • Ребра – выступающие углы в местах пересечения скатов.
  • Ендова – внутренний угол, также образующийся при пересечении скатов.
  • Спуск – нижняя часть ската.
  • Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
  • Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
  • Фронтальный свес – часть ската, выступающая за фронтон.
  • Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.

Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Какие материалы требуются для обеспечения безопасности от возгорания?

Для создания наилучшей защиты кровли от огня, нужно использовать различные штукатурные и каркасные средства высокого качества. Эти материалы сильно влияют на уровень огнестойкости деревянного сооружения. Самыми предпочтительными становятся:

  • Теплоизоляционная штукатурка; гипсоволокнистым плиткам.
  • Определённой минеральной вате.
  • Эти материалы используют для улучшения огнестойкости деревянных компонентов помещения.

Независимо от разновидности применяемых веществ, должна осуществляться проверка всех качеств кровли. Речь идет об анализе, проводимом сотрудниками МЧС и определённой независимой организацией.

Частые ошибки и рекомендации

Нередко домашние мастера при возведении крыши допускают ряд ошибок, которые можно было бы избежать. Вот некоторые из них:

  • Недостаточный уклон крыши — причина чрезмерного скопления дождевой воды и снега. В этом случае придётся перестилать кровельное покрытие и делать основание с бОльшим наклоном.
  • При большом наклоне крыши (более 6) хождение по ней станет неудобным. Устранить недостаток можно тем же способом, что описан выше.
  • Застройщики пренебрегают гидро- и пароизоляцией. Результат может оказаться плачевным. Скопившаяся влага быстро станет причиной разрушения кровельного пирога. Избежать негативного явления поможет только реставрация кровли с укладкой изолирующих материалов.
  • Строители используют сырую и необработанную древесину. Появляются плесневые и грибковые образования, а при высыхании дерева балки могут подвергнуться винтовой деформации. Всё это приведёт в скором времени к разрушению кровли. Чтобы этого избежать, надо перед монтажом деревянные балки обязательно просушить и обработать антисептиками.

Виды крыш частного дома

Все крыши частных строений подразделяются на две большие группы: плоские крыши и скатные. Последние, в свою очередь, делятся на одно-, двух- и четырехскатные, а также ломаные и многощипцовые. Остановимся на каждой в отдельности.

Плоская крыша

К ее неоспоримым преимуществам можно отнести такие:

  • Построить можно достаточно просто и быстро;
  • Надежность и прочность конструкции;
  • Продолжительный срок эксплуатации;
  • Оригинальный внешний вид (хотя с этим утверждением, заявленным специалистами, многие обыватели пытаются спорить);
  • Возможность дополнительной функциональной нагрузки на крышу (обустройство смотровой площадки, места для отдыха и принятия солнечных ванн, летнего мини-сада и т. д.).

Однако, несмотря на все достоинства плоских крыш, существует и несколько весомых недостатков. Во-первых, на таких крышах скапливаются осадки в виде снега, которые требуют регулярной чистки.

Конструкция и устройство односкатной крыши для коттеджа

Кроме того, на таких крышах практически невозможно сделать чердачное помещение.

Двухскатные крыши

Двухскатная крыша очень часто используется для покрытия частных домов. Особенно она актуальна для небольших дачных домиков. Это связано с ее преимуществами, к которым можно отнести следующие:

  • Двухскатная крыша обладает меньшим весом, чем, например, ломанная или четырехскатная;
  • Построить ее достаточно просто и доступно;
  • Двухскатная крыша дает возможность обустройства полноценного чердачного помещения (а иногда и мансарды);
  • Помещение под крышей достаточно теплое за счет равномерного прогревания крыши с двух сторон;
  • Привлекательный внешний вид крыши.

Среди недостатков таких крыш можно выделить необходимость обустройства конька, а также двух линий водоотвода. Кроме того, если сравнивать двускатные крыши с односкатными, то вес их будет больше, что требует корректировки в расчете и постройке фундамента. Кроме того, сделать такую крышу своими руками гораздо сложнее, чем односкатную.

https://youtube.com/watch?v=fOlIW8FXVP8

Четырехскатные крыши

В проектах домов четырехскатные крыши встречается не так часто, как двухскатная, хотя и обладает более привлекательным видом. Связано это с тем, что такая конструкция крыши очень сложна в исполнении и вес ее весьма велик. Но такие крыши позволяют сделать внутри более просторное и светлое чердачное помещение, которое будет всегда теплым за счет того, что обогреваться оно будет с четырех сторон.

Стропильная система четырехскатной крыши

Ломаные крыши

Ломаные крыши — наиболее востребованный тип кровли в частном строительстве. Это связано с тем, что, если правильно ее построить, то такая крыша практически лишена недостатков. Зато преимуществ у нее масса:

  • Возможность расширения жилой площади помещения за счет мансарды, оборудованной в ломаной крыше;
  • Сниженный уровень теплопотерь через крышу;
  • Придает оригинальность внешнему виду дома;
  • Под сводом такой крыши можно сделать двухуровневую мансарду.

Есть и недостатки, которые легко устранимы при правильном обустройстве кровли. К таким «минусам» относятся:

  • Снижение высоты основных стен дома за счет обустройства скошенных потолков;
  • Сложность в обеспечении тепло- и гидроизоляции ломаной крыши;
  • Уменьшение освещенности в помещении мансарды в снежные дни за счет того, что на мансардных окнах происходит накопление снежного покрова. Схема устройства ломаной крыши для мансарды

Сами мансардные окна являются более дорогими по сравнению с обычными, что также нельзя отнести к преимуществам ломаных крыш.

Многощипцовые крыши

Дома с многощипцовой крышей оригинальны в своем дизайне и подходят для частных домов любой архитектурной формы. Но кроме этого, они обладают и такими преимуществами:

  • Надежностью и долговечностью, которая обеспечивается специальной стропильной конструкцией;
  • Под сводом такой крыши возможно оборудовать просторную комфортную мансарду, что позволит существенно увеличить площадь жилых помещений в доме;
  • Атмосферные осадки не скапливаются на крыше, а стекают с нее по сложной системе желобов за счет крутого угла падения скатов крыши.

Однако есть у такой крыши и недостатки, которые сводятся к сложности возведения стропильной системы под щипковую крышу, увеличенному количеству строительного материала, а также сложности обустройства водоотливов.

Готовый проект двухэтажного дома с многощипцовой крышей

Такой тип крыши вам вряд ли удастся построить самостоятельно, а потому в нашей статье мы не будем на нем останавливаться, как, собственно, и на редко востребованной — четырехскатной. Рассмотрим подробно технологию возведения таких крыш, как односкатная и двускатная, т. к. именно они являются наиболее популярными в частном строительстве.

Как выбрать материал для кровли

Для соблюдения требований безопасности и увеличения эксплуатационного срока всей конструкции крыши необходимо выбирать кровельное покрытие на основании уклона скатов. В противном случае возникает необходимость усиления стропильной системы и уменьшению шага между элементами обрешетки. Помимо этого потребуется более плотная гидроизоляция и увеличения частоты крепежных элементов.

Для каждого кровельного материала существует определенный уклон ската, который необходимо соблюдать при выполнении монтажных работ:

  • Для профнастила необходим уклон более 10 градусов.
  • Шифер можно укладывать на крышу с уклоном 12-60 градусов.
  • Ондулин может безупречно эксплуатироваться на скате, уклон которого составляет более 6 градусов.
  • Для керамической черепицы требуется скат с уклоном от 18 до 60 градусов.
  • Битумная черепица может укладываться на крышу, уклон скатов которой более 12 градусов.
  • Для металлочерепицы подходит кровля с уклоном 15 градусов.

При выборе кровельного материала необходимо придерживаться следующих правил:

Материал подбирают с учетом типа кровли и ее формы. Эксплуатационный период покрытия должен соответствовать сроку годности всей кровельной конструкции. Выбирать материал нужно в соответствии с эстетическими и экономическими критериями

При этом учитывается сложность монтажа и стоимость покрытия для кровли

Для кровельного материала очень важно наличие максимально выгодных характеристик, таких как долговечность, устойчивость к различным воздействиям, простота ухода, возможность эксплуатации в любых климатических условиях

Стропильная система

Основная конструкция кровли — стропильная система, образующаяся из наслонных или вися чих стропил, подкосов, раскосов и диагональных связей, затяжек.

Наслонные стропила выпол няются из отдельных элементов — стропильных балок, или ног, и устанавливаются в зданиях со средней несущей стеной или столбчатыми про межуточными опорами.

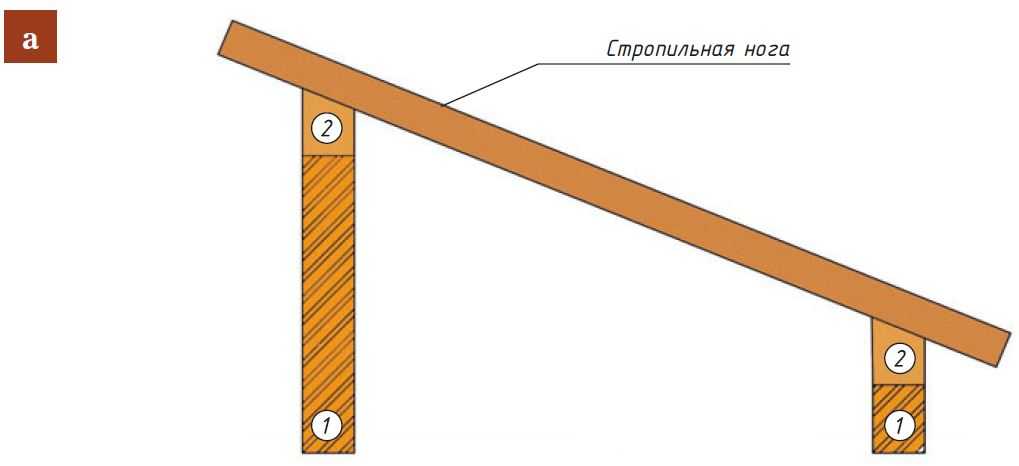

Конструкция наслонных стропил при размере кровли:

  • а — до 5 м;
  • б — до 8 м;
  • в — до 10 м,
  • где 1 — несущая стена; 2 — мауэрлат.

Висячие стропила выполняются в виде стро пильных ферм, увязанных в единую систему. Они опираются лишь на две крайние опоры.

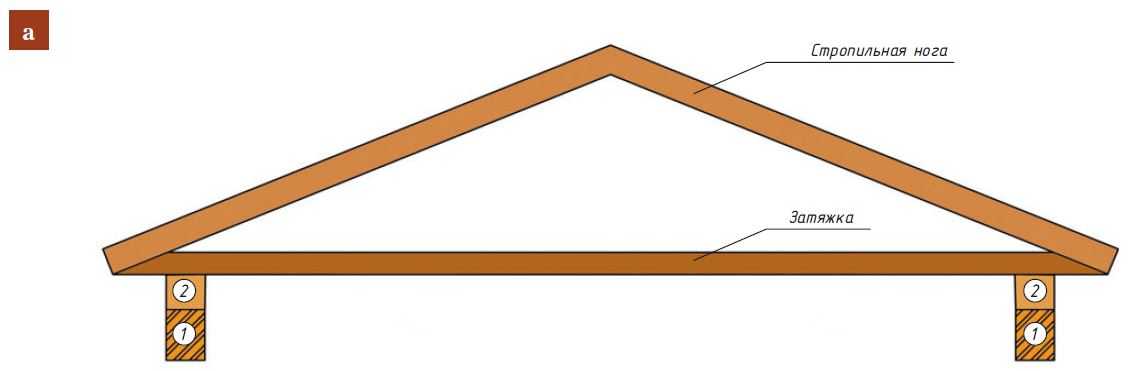

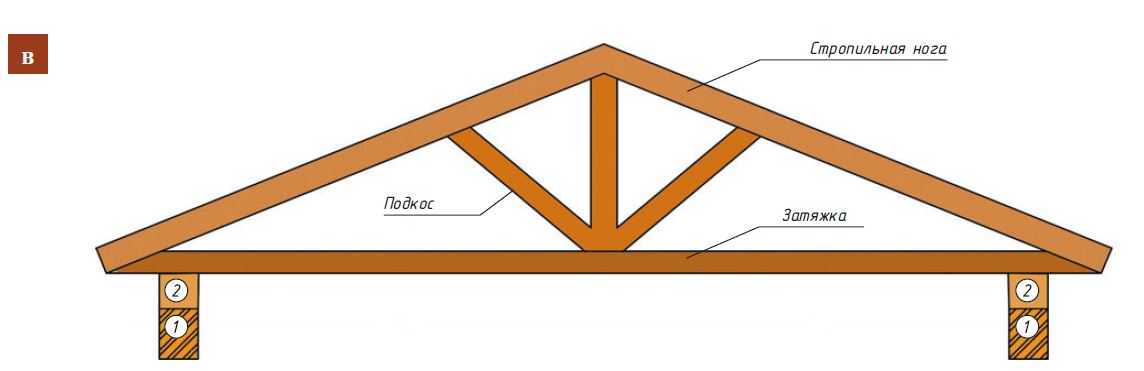

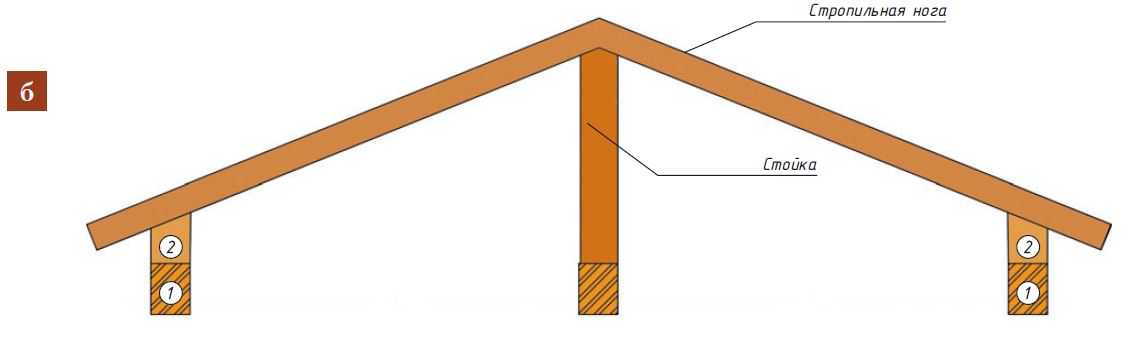

Конструкция висячих стропил при размере кровли:

  • а — до 5 м;
  • б — до 8 м;
  • в — до 10 м,
  • где 1 — несущая стена, 2 — мауэрлат.

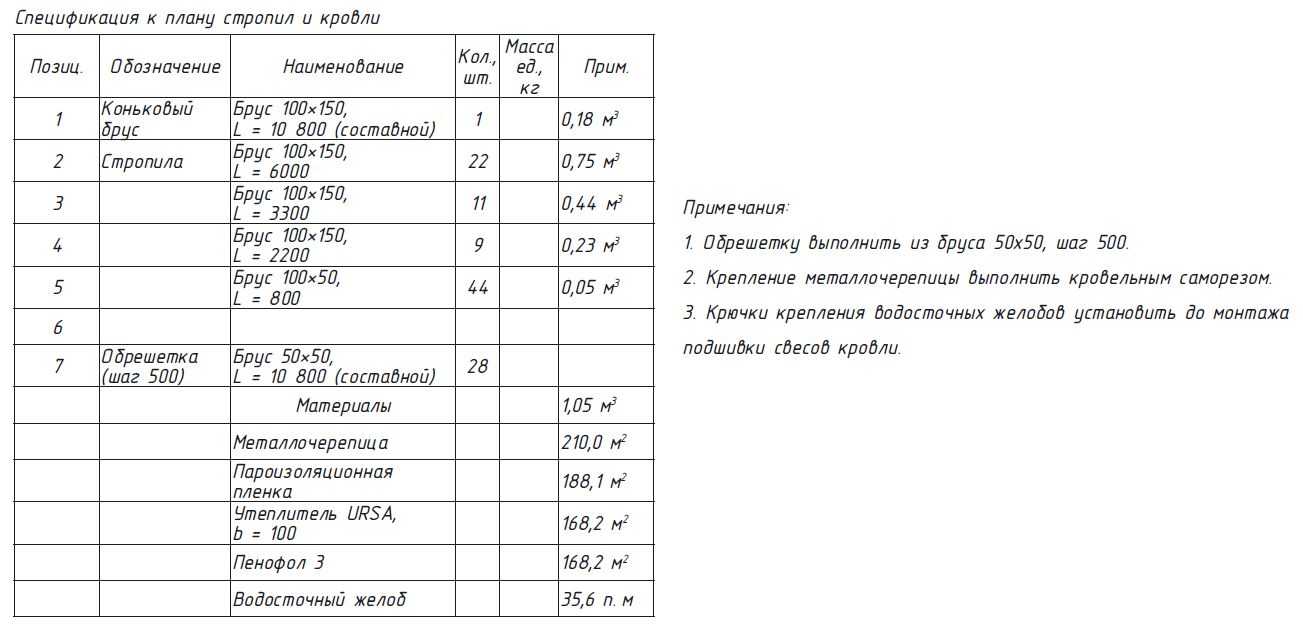

План стропильной системы индивидуального жилого дома приведен ниже.

План стропильной системы

Установка стропил

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Устройство многоскатной кровли

Данная группа представлена крышами с числом скатов от 4 и более, направленными в сторону наружных стен. Верхний предел ограничен лишь бюджетом и фантазией застройщиков, проект может включать несколько фронтонных участков, врастающие друг в друга скаты, одно- или многоуровневые конструкции.

Элементы

Конструкция в любом случае является сложной и включает:

  • Скаты – наклонные участки крыши, расположенные в одной плоскости и формирующие конфигурацию кровли при стыковке или пересечении друг с другом. Количество скатов напрямую влияет на сложность и стоимость проекта, в большинстве случаев эта величина является четной.
  • Наружные ребра хребтов и внутренние ендовы – углы, образуемые на стыках смежных скатов. В зависимости от места расположения выделяют верхний горизонтальный коньковый прогон, диагональные ребра-вальмы и внутренние разжелобки ендовы. Последние нуждаются в усиленной герметизации и подпорках в верхней зоне.
  • Карнизные свесы, защищающие фасад от осадков. О том, как обустроить карнизный свес односкатной крыши, читайте тут.
  • Второстепенные системы и элементы, устанавливаемые с целью продления срока службы кровельных конструкции (водосточные желоба, аэраторы).

Остальные элементы стандартные, по аналогии с другим скатными разновидностями сложные крыши закрываются многослойным пирогом, при необходимости – утепляемым и вентилируемым (что относится к основным узлам и элементам скатной крыши?)

Особенности стропильной системы

Отличительными особенностями каркасов таких кровель являются:

  • Высокая крутизна скатов. В домах с неэксплуатируемыми чердаками многоскатная крыша может иметь сравнительно малый угол, но чаще всего она имеет уклон от 45° и даже больше.

    Это объясняется как потребностью в быстром сходе снега (сложные крыши не рассчитаны на удержание толстого покрова в течение длительного времени), так и особенностями планировки дома (крутые скаты обеспечивают больше пространства под кровлей).

  • Наличие множества ендов и наружных хребтов, нуждающихся в дополнительном укреплении и впоследствии – в надежной герметизации. Зоны сопряжения скатов подвергаются усиленным нагрузкам и не могут эксплуатироваться без подпорок (как минимум 1 вертикальная стойка при длине прогонов и стропил более 6 м), подкосов, затяжек и аналогичных элементов.
  • Отсутствие горизонтального опорного бруса на наклонных участках. Ряд элементов стропильной системы привязывается не привычному мауэрлату, а диагональным стропилам, что существенно усложняет расчет.
  • Высокая вероятность комбинирования разных типов кровельных систем и способов соединения узлов.
  • Большое количество участков примыкания к вертикальным стенкам, проходным и доборным элементам.

Вне зависимости от типа кровли на проблемных участках стропильный каркас закрывается сплошной обрешеткой. Это, вкупе с причудливой формой крыши приводит к необходимости установки аэраторов в верхней зоне или принятии других мер по проветриванию пирога.

Планы конструкций с фото

Строительные нормативы относят к сложным крышам конструкции с числом скатов на площади в 100 м² от 5 и выше или меньшим количеством при наличии элементов с криволинейными поверхностями. В частности, ЕНиР «Кровельные работы» определяет сложными крыши шатрового, купольного или сводчатого типа, или совмещенные постройки с примыканием к таким конструкциям от 10% от общего периметра (как сделать шатровую крышу своими руками?).

Основные отличия проявляются в форме дополнительных скатов. В зависимости от этого параметра сложные крыши условно разделяются на вальмовые (с треугольными скатами и ровной линией фронтонов) и многощипцовые (с треугольными вертикальными вставками под двускатными выступами). Подробно о том, что такое вальма крыши, читайте тут.

Примеры фото сложных вальмовых конструкций приведены ниже:

Многощипцовые разновидности отличаются отсутствующей или малой протяженностью горизонтальных опорных участков

Помимо этого, различия проявляются в числе уровне скатов, их форме и симметричности. Максимальную сложность имеют комбинированные виды, совмещающие все типы скатов и имеющие многоуровневую конструкцию. Это же относится к крышам со скатами или элементами с криволинейными или ломаными поверхностями (как сделать ломаную крышу своими руками?)

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
