Правильный выбор насоса. насосы водолей- это лучший выбор для скважины

Лучшие насосы для скважины: рейтинг погружных глубинных моделей 2019–2020 года (топ-10)

Насосы для скважин помогают поднять воду с большой глубины. Они актуальны на даче и в частном хозяйстве. Самый распространенный тип такого механизма – погружной

Чтобы не испытывать проблем с подачей воды, важно правильно выбрать прибор

Мы решили сделать обзор на лучшие насосы для скважины 2019 и 2020 года, составив рейтинг моделей по качеству и надежности . В этом нам помог менеджер магазина «Аква» Дмитрий Хворостов .

Рынок буквально переполнен различными предложениями, поэтому самостоятельно решить, какой насос лучше для скважины, бывает затруднительно.

В топ-10 вошли самые надежные и функциональные приборы в отдельных бюджетных категориях:

1. Водолей БЦПЭ 0,5-50У 2. ВИХРЬ СН-60В (370 Вт) 3. BELAMOS TF-100 (1300 Вт) 4. ДЖИЛЕКС Водомет ПРОФ 40/50 (520 Вт) 5. Grundfos SQE 1-65 (1020 Вт) 6. UNIPUMP MINI ECO-2 (550 Вт) 7. КАЛИБР НПЦС-3,8/80-550 (550 Вт) 8. Pedrollo 4BLOCKm 2/10 (550 Вт) 9. ВИХРЬ СН-50 (750 Вт) 10. Aquario ASP 1.5C-60-75 (920 Вт)

Как правильно выбрать насос для скважины Водолей

Выбор и установка скважинного насоса Водолей должны учитывать характеристики скважины (ее дебит должен обеспечивать нужный объем водозабора) и расстояние до источника потребления воды, подбор устройства с нужными параметрами рассмотрим на следующем примере. Необходимо обеспечить водой семью из 3 человек, расстояние до дома равно 30 м., максимальное расстояние до водного зеркала в скважине (динамический уровень воды, определяется при работающем электронасосе) составляет 20 м.

Решая, как определить потребление воды семьей из трех человек, можно воспользоваться усредненными данными, в большинстве случаев оно составляет 1,8 м. куб./ч.

Чтобы определить напор воды, необходимо суммировать длину вертикального и горизонтального участков с учетом потерь, а также рабочее давление в системе, переведенное в метры. Если напорный трубопровод имеет диаметр 1 дюйм, метр вертикального водяного столба приравнивают к 10 м горизонтального участка, общие потери в линии берут равными 20% (при расчетах напор в трубах умножаем на 1,2). Электронасос опускают на 2 метра ниже динамического уровня, для корректной работы автоматики в системе управления требуется создание в линии максимального давления около 3 бар., что соответствует 30 метрам вертикального водяного столба. В итоге получаем следующую формулу для расчета общего напора H в метрах вертикального столба:

Н = (22 + 30/10) х 1,2 + 30 = 60 метров.

Для выбора подходящей модели электронасоса используются графики напорных характеристик, из которых видно, указанной подаче в 1,8 м. куб./ч. и номинальному напору 60 м соответствует модель БЦПЭ 0,5 63У.

Рис. 10 Электронасос Водолей в составе установки водоснабжения

Возможные поломки и нюансы ремонта насосов Водолей

Основными причинами выхода электронасоса БЦПЭ из строя является неправильный монтаж в скважину, эксплуатация агрегата в загрязненной воде и физический износ деталей с течением времени. Также агрегату при длительной эксплуатации нужна периодическая чистка, регулярно следует проверять работу насоса на соответствие техническим характеристикам.

Для проведения работ по замене изношенных деталей насос разбирает своими руками, используя следующую последовательность действий:

1. Отключает устройство от электрической сети, извлекают из скважины и отсоединяют напорную трубу и трос.
2. Снимают в средней части сетчатый фильтр и откручивают четыре болта с шестигранной головкой гаечным ключом на 10 мм., соединяющих электрическую и насосную части устройства.
3. Блок с рабочими колесами зафиксирован в корпусе стопорным кольцом, для его извлечения сжимают часть насоса сверху и снизу при помощи домкрата или пресса, после чего извлекают стопорное кольцо и достают ступени с рабочими колесами, направляющими кольцами и шайбами. Их можно почистить или заменить новыми деталями, приобретенными в сервисном центре.
4. Для разборки блока с электродвигателем откручиваются винты в нижней части насоса, снимают крышку и сливают масло, после чего можно извлечь электродвигатель для замены торцевых подшипников.

Рис. 9 Электронасос БЦПЭ – основные моменты разборки

Погружные насосы

В выборе надежного погружного устройства для скважины можно и заблудиться. Модельный ряд этих конструкций разнообразен. Есть насосы вибрационные и центробежные, с нижним или верхним забором воды.

Для песчаных грунтов лучше остановить свой выбор на вибрационном аппарате. У него довольно простая конструкция, он хорошо справляется с задачами по перекачке чистой воды с глубины до 50 метров. Ценовая составляющая весьма приемлема.

Несколько дороже обойдется приобретение центробежного агрегата, но он обеспечит вас артезианской водой.

Глубинные насосы не имеют конкурентов, когда речь заходит об узких скважинах. В технических характеристиках указано, что их диаметр составляет 10 см, а длина представлена в диапазоне 0,5 м – 2,5 м.

Наиболее популярны у потребителей экземпляры «Водолей», «Малыш», Оптима и другие. Но бесспорным лидером на рынке является погружной насос «Водолей».

Установка насоса в источник водозабора

В комплект модели БВ012-40 входит:

• хомут (он нужен для фиксации шланга);
• защитное кольцо;
• универсальный штуцер;
• держатели для шнура.

Монтируют насос следующим образом:

1. Измеряют расстояние до воды. Подготавливают шланг (калибр его внутренней части не должен превышать 2 см). Если глубина колодца более 20 м, то применяют шланги на давление до 4 МПа. Их укрепляют на выходной патрубок, закрепляют хомутом.
2. На верхней части корпуса БВ 012-40 есть проушина, к которой нужно привязать капроновую веревку. Ее соединяют со шлангом и электрическим шнуром на расстоянии от корпуса в 150-160 см, а другие крепления делают через каждые 3 м.
3. Опускают с таким расчетом, чтобы он находился над дном на дистанции 250-400 мм. На корпус надевают защитное колечко. Аппарат не должен касаться стенок скважины.
4. БВ 012-40 полностью погружают в жидкость. Осмотр рекомендуется провести после 40-60 минут работы. Затем это мероприятие повторяют каждые 20-25 часов.

Надо помнить, что эти насосы не рассчитаны на длительную работу, обращаться с ними бережно и регулярно осматривать. Правильная эксплуатация устройства позволит получать нужную на участке воду долгие годы.

Рейтинг погружных насосов для скважин до 30 метров

После бурения скважин бригада мастеров должна дать сопроводительную документацию, в которой пишется, какое оборудование лучше подходит в тех или иных условиях. Достаточно следовать приведённым указаниям. Но не помешает заранее узнать о требуемых характеристиках.

Беламос ТМ10-100

Рейтинг 2020: 5,0

• Производительность, л/мин: 40
• Глубина погружения, м: 30
• Мощность, Вт: 2100
• Высота подъема, м: 100
• Защита от сухого хода: нет

Средняя цена: 10 555 руб

Рейтинг открывает погружной насос для скважины до 30 метров Беламос ТМ10-100 Диаметр – более 100 метров, установка относится к вертикальным разновидностям. Водоснабжение, организация полива в саду – главные направления, для которых используют прибор. Большая высота подъёма до 100 метров – главная особенность.

Главное – придерживаться расстояния до 0,8 метров между насосом и дном источника.

Прибор тихо работает, производительность его составляет до 2400 литров в час. Двигатель расположен внутри масляной ванны, защищающей от перегрева и окружающей среды.

Присутствует дополнительная защита от перегрузки для двигателей.

Patriot SP 3250 S

Рейтинг 2020: 4,9

• Производительность, л/мин: 32
• Глубина погружения, м: 30
• Мощность, Вт: 750
• Высота подъема, м: 80
• Защита от сухого хода: да

Средняя цена: 4 930 руб

Предназначен для подачи воды из скважин, которые находятся на глубине до 110 метров. Совместим с колодцами различной ёмкости, естественными водоёмами. Глубина погружения составляет до 30 метров. Содержание песка и ила может достигать до 50%, проблем с перекачкой воды не должно возникнуть даже в таких условиях. Обязательное условие – промывать оборудование чистой водой, когда перекачка заканчивается.

Асинхронный двигатель, снабжённый встроенным пусковым конденсатором.

Винтовой ротор и обойма – главные составные части элемента рабочей ступени.

Продолжительный режим работы тоже относят к преимуществам и особенностям насоса.

ДЖИЛЕКС ВОДОМЁТ 40/75

Рейтинг 2020: 4,8

• Производительность, л/мин: 40
• Глубина погружения, м: 30
• Мощность, Вт: 670
• Высота подъема, м: 75
• Защита от сухого хода: да

Средняя цена: 11 050 руб

Относится к погружным центробежным разновидностям насосов для скважины. Снабжается так называющими «плавающими» рабочими колёсами, которые омываются электрическим двигателем. Имеется встроенный конденсатор. Главное предназначение насоса – подача чистой воды из скважин диаметром до 110 миллиметров.

ВИХРЬ СН-100

Рейтинг 2020: 4,7

• Производительность, л/мин: 40
• Глубина погружения, м: 35
• Мощность, Вт: 1100
• Высота подъема, м: 100
• Защита от сухого хода: да

Средняя цена: 11 120 руб

Подаёт чистую воду с глубины до 100 метров и больше. До 2400 литров перекачивается только за один раз. 35 метров – максимальная глубина забора. Насосный механизм – латунный, а корпус – из нержавеющей стали. Диаметр корпуса составит 102 миллиметра. Удобное погружение, извлечение насоса гарантированы владельцам.

Назначение глубинного вибрационника

Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Насос Малыш – доступный и простой в обслуживании агрегат, позволяющий обеспечить водой дачные участки, в которых отсутствует централизованный водопровод

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач.

Он обеспечит:

• бесперебойную подачу воды из скважин и колодцев, имеющих внутренний диаметр 8 – 11 см, а также любых водоемов с температурой воды не выше 35 градусов;
• перекачку воды из открытых источников, расположенных на расстоянии более ста метров от дома или дачного участка;
• транспортировку воды из накопительной емкости непосредственно в водопроводную систему дома;
• формирование запаса воды для обильного полива растений на открытом грунте или в теплице, для ухода за территорией и прочих хозяйственных целей;
• откачку воды из подвалов во время их затопления паводковыми водами;
• заполнение дачных бассейнов и слив воды;
• откачку грязной воды из заиленной или только что пробуренной водозаборной выработки.

Следует учесть, что “Малыш” может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Электронасос можно использовать для аварийного откачивания воды из затопленных помещений. Во избежание механических повреждений необходимо под него проложить резиновый лист

Область применения насоса

На российском рынке погружной насос «Малыш» представлен несколькими моделями, незначительно отличающимися друг от друга показателями мощности, типом трубного соединения и весом.

Насосы этой серии отличаются компактными размерами, хорошими техническими характеристиками и доступной ценой.

Применяются в основном в быту для подачи воды в дома из абиссинских скважин, колодцев и открытых водоемов.

Насосы «Малыш» с успехом могут использоваться для опрыскивания плодово-ягодных культур, полива небольших участков с сельскохозяйственными культурами, откачки воды из подвалов, погребов и различных емкостей.Агрегаты надежны, неприхотливы и просты в эксплуатации, могут работать круглогодично. Использование насосов «Малыш» в зимнее время имеет, однако, ряд особенностей.

Так как после выключения агрегата вода остается в трубе, риск ее замерзания значительно возрастает, и чтобы избежать последствий, владельцам приходится прибегать к различным и подчас нестандартным инженерным решениям.

Главные отличия от других моделей

Выбирая продукцию этого производителя можно быть уверенным в том, что она изготовлена с применением только экологически безопасных материалов, таких как:

1. Сталь;
2. Латунь;
3. Пищевая пластмасса.

Это гарантирует чистоту перекачиваемой воды и исключает возможность попадания в нее каких-либо примесей.

Еще одним отличием от аналогичных приборов является высокая экономичность насосов Водолей. Они потребляют небольшое количество электроэнергии при работе и устойчивы к скачкам напряжения в сети.

Разделение корпуса на два отсека не позволяет машинному маслу, используемому для работы мотора, попадать в воду.

Ремонт и возможные неполадки

Если агрегат находится на гарантии (18 месяцев со дня продажи), ремонтные работы бесплатно проводит сервисная служба. Но бывают случаи, когда неполадки можно устранить самостоятельно.

Если не запускается мотор, проверяют наличие напряжения в сети. При низком уровне питания можно установить дополнительно автотрансформатор, стабилизатор. При засорении насоса песком его нужно промыть проточной водой.

При выявлении низкой производительности электронасоса осматривают трубопровод на разрыв и трещины, а также проверяют состояние фильтра.

Если включенное оборудование из-за срабатывания теплового реле или при потерях напряжения электросети перестало работать, включение его происходит автоматически после остывания защитного механизма или появления питания.

Как правильно выбрать насос для колодца

Для правильного выбора насоса необходимо любому пользователю собрать некоторые технические данные, которые будут гарантировать, что насос будет подобран специалистами верно и выдаст требуемые параметры.

1. Обязательно знать дебит скважины, то есть, какая часть воды поступит в скважину за определенное время. Если дебит будет отрицательным, значит насос успеет выкачать воду быстрее, чем скважина вновь наполнится водой. А работа насоса всухую, как было сказано выше, первый путь к поломке насоса.
2. Проверка диаметра и качества обсадной трубы скважины: диаметр должен быть не менее рекомендуемого: 120 мм для насосов БЦПЭ и 100 мм для БЦПЭУ.
3. Определить ориентировочный требуемый напор насоса: • суммировать в метрах все перепады высот напорного трубопровода от насоса до самой верхней водоразборной точки, • суммировать все горизонтальные участки трубопроводов, при этом потеря напора будет составлять 1 м на 5 – 10 метров трубы; • избыточный напор на излив в верхней точке водоразбора — 25 метров; • потери в местных сопротивлениях трубопровода (в углах, тройниках, поворотах), избыточное давление в случае установки гидроаккумулятора и пр. — данные параметры можно определить вместе со специалистами при покупке насоса, предварительно составив схему планируемой станции водоснабжения.
4. Определить требуемый расход воды из учета количества точек водоразбора: душевая лейка 0,2 л/с, умывальник 0,12 л/с, мойка 0,12 л/с, кран для полива 0,3 л/с. В жилых домах, где одновременно всеми приборами не пользуются, можно применить коэффициент загрузки 0,7.

Окончательный выбор насоса производится по рабочей точке насоса (расход, куб.м/ч и напор, м.вод.ст.) при помощи гидравлической кривой наиболее приближенной модели к расчетным параметрам сети. Однако, самостоятельно, без опыта в точных гидравлических расчетах, можно только примерно определиться с планируемой к покупке моделью, а точные расчеты и более скрупулезный подбор, все же, доверить специалистам. Отзывы потребителей различны: мощный, надежный, ремонтопригодный, легкость установки, бесшумный, хороший напор воды, а также пишут, что насос тяжеловат, немного неудобно заниматься установкой одному

Схема подключения электронасоса «ВОДОЛЕЙ» для автоматической работы системы.

Центробежные насосы «Водолей» по своей конструкции имеют широкий спектр применения. Одним из наиболее грамотных эксплуатационных решений является использование центробежных насосов «Водолей» с бытовыми автоматическими напорными установками (БАНУ). Бытовые автоматические напорные установки предназначены для бесперебойного снабжения водой в автоматическом режиме коттеджей, дач, ферм и других потребителей чистой воды из скважин и других источников. Как правило они включают в себя: мембранный напорный бак — 8; реле давления – 7; манометр – 6, хотя на сегодняшний день есть и электронные аналоги. Такие установки автоматически поддерживают необходимое давление в системе водоснабжения, самостоятельно управляя включением электронасоса по мере расходования воды потребителем. Таким образом, применив только один центробежный насос «Водолей» можно не только поднять воду из скважины на поверхность, но и обеспечивая его экономную работу и поддерживать давление в системе водоснабжения. Для подсоединения центробежного погружного насоса к установке БАНУ необходимо опустить насос в скважину (в соответствии с руководством по эксплуатации насоса «Водолей»), и подключить его к установке по автоматическому поддержанию давления через обратный клапан 2 (рис.1). Для обеспечения длительной работы насоса объем напорного бака необходимо выбирать более 24л в зависимости от расхода воды, а сам центробежный насос «Водолей» необходимо подбирать из расчета, чтобы номинальный напор был на 30м больше величины Н(м) (без учета горизонтального участка) смотри рис. 1. Подключение установки производить квалифицированным персоналом. Мембранный бак 8, реле давления 7 и манометр 6 монтируются вместе через «четвертник» — соединитель на четыре вывода включая резьбу под манометр. Обратный клапан, как правило, устанавливается на поверхности для возможности слива воды и проверки работы электронасоса без системы автоматики. Электронасос подвешивается так, чтобы его электрический кабель не испытывал натяжения. Монтаж водопровода может производиться стальными, пластиковыми трубами или резиновым шлангом на хомутах, главное, чтобы он обеспечивал герметичность соединений.

Ассортимент моделей насосного оборудования «Водолей»

Насосы БЦПЭ состоят из 4 серий:

• расходом 0,32 л/с (1,2 куб.м/час) – с создаваемым напором от 25 м.в.ст. до 140 м.в.ст.;
• 0,5 л/с (1,8 куб.м/час) – с создаваемым напором от 16 м.в.ст. до 100 м.в.ст.;
• 1,2 л/с (4,3 куб.м/час) – с создаваемым напором от 14 м.в.ст. до 80 м.в.ст.;
• 1,6 л/с (5,8 куб.м/час) – с создаваемым напором от 25 м.в.ст. до 48 м.в.ст.

Насосы БЦПЭУ состоят из 2 серий:

• 0,32 л/с (1,2 куб.м/час) – с создаваемым напором от 25 м.в.ст. до 63 м.в.ст.;
• 0,5 л/с (1,8 куб.м/час) – с создаваемым напором от 16 м.в.ст. до 63 м.в.ст.;

Насосы НВП состоят из одной серии:

расходом 0,32 л/с (1,15 куб.м/час) – с создаваемым напором 32 и 63 м.в.ст.

Разновидности насосов Водолей

Украинский производитель выпускает насосное оборудование для водозабора с глубины нескольких категорий, бытовые погружные электронасосы имеют следующую буквенную маркировку:

• БЦПЭ – бытовые центробежные погружные электронасосы, состоят из 4 серий разной производительности с обозначенным номинальным объемом подачи: БЦПЭ 0,32, БЦПЭ 0,5, БЦПЭ 1,2, БЦПЭ 1,6.
• НВП – винтовой погружной насос, производитель поставляет на рынок только одну модель серии НВП – НВП 0,32;
• БВ – бытовые вибрационные электронасосы с двумя обратными клапанами, хорошо известны потребителю по брендовым названиям Алфей, Орион и Посейдон.

Рис. 6 Электронасосы БПЦЭ 1,2, БПЦЭ 1,6 – технические характеристики

Маркировка электронасосов Водолей

Бытовые центробежные погружные электронасосы БЦПЭ маркируется следующими символами:

1. Первая цифра указывает на номинальный объем подачи жидкости устройством в кубических метрах секунду, разделенных на 1000. Для перевода данного обозначения в более распространенные кубические метры в час показатель умножают на 36.
2. Второе цифровое обозначение соответствует напору на графике напорных характеристик при указанном номинальном объеме подачи.
3. Некоторые модификации электронасосов имеют в конце символ У – в этом случае БЦПЭУ означает улучшенную модель со встроенным в корпус кабелем питания, выходящим сверху (в старых моделях он располагался сбоку в углублении корпуса и закрывался защитной крышкой).

Рис. 7 БПЦЭ 1,6, БПЦЭ 1,2 – напорные характеристики

Устройство

Погружное устройство выглядит как капсула продолговатого вида с небольшим диаметром – всего 10-16 см. Иные модели из линейки «Водолей» 0,32 могут быть и меньшего диаметра.

Погружной насос будет работать при помощи вращения или способом нагнетания воды внутри корпуса. После вода подается вверх по трубе и попадает в систему. Выпускают изделие из нержавеющей стали, термопластика и других сплавов.

Погружные модели делятся на ряд подвидов. По принципу работы их подразделяют на центробежные и вихревые модели, винтовые и вибрационные изделия. Первые 3 вида весьма схожи между собой. Отличаются они только способом поднятия жидкости:

• Центробежные приборы «Водолей» применяют центробежные силы вращения сразу ряда мелких роторов. Роторы нагнетают воду, потом запускают ее в трубы в виде спирали и активно впрыскивают в шланг. Это наиболее востребованная разновидность данного вида продукции.
• Вихревой погружной прибор формирует обычное завихрение в камере, что помогает поднятию жидкости на определенный уровень. По силе напора они часто равны либо чуть уступают центробежным приборам, а вот по уровню давления их намного опережают.
• Винтовые устройства применяют мощные, но примитивного вида винты, что нагнетают жидкость и подают ее наверх.

Вибрационное устройство – это уже модель совсем иного типа. Даже выглядит вибрационное изделие по-другому, чем другие конструкции. Его корпус более крупный и не вытянутый. Он работает благодаря вращению внутри прибора движка специального инструмента – это вызывает многочастотную вибрацию. Эффект вибрации в камере будет передан на воду и стимулирует ее поток. Так удается поднять воду на все нужные уровни, не применяя шнеки, крыльчатки, винты или нечто подобное.

Вибрационное изделие уступает первым трем разновидностям по эффективности применения, но оно куда дешевле, неприхотливей в работе и не сломается при контакте с грязной жидкостью.

По типу погружения приборы делятся на:

• стандартные;
• глубинные.

Обычные модели погружаются на уровень до 50 м. Ну а глубинные варианты «Водолей» могут работать на отметках от 60-80 м глубины или чуть ниже.

Поверхностные модели не имеют множества подвидов и используются лишь для обслуживания небольших скважин. Проблема заключается в том, что при напоре в 25-30 м они могут качать жидкость из глубины до 10 м. Но не каждая скважина может иметь такой высокий уровень. Отзывы потребителей говорят о том, что насос поверхностного типа максимально надежен и удобен в эксплуатации, но его технические характеристики и серьезный рабочий шум относятся к отрицательным качествам.

Конструктивные особенности электронасосов Водолей

Погружной насос Водолей для водозабора имеет следующие конструктивные особенности:

• Агрегат состоит из модулей: узла с электродвигателем в нижней части и блока рабочих колес в верхней половине, посередине корпуса установлен сетчатый фильтр.
• Корпус электронасоса сделан из нержавейки, вверху установлена латунная крышка с резьбой внутри в 1 дюйм и двумя боковыми ушками для крепления подвешивающего троса.
• Агрегат имеет внешний конденсаторный модуль с кабелем питания и вилку с заземляющим контактом (I класс электрозащиты), для защиты от перегрева в обмотку электронасоса встроено немецкое тепловое реле Thermik.
• В корпусе насоса нет встроенного обратного клапана, при подключении трубопровода его устанавливают в переходную муфту на выходе агрегата.

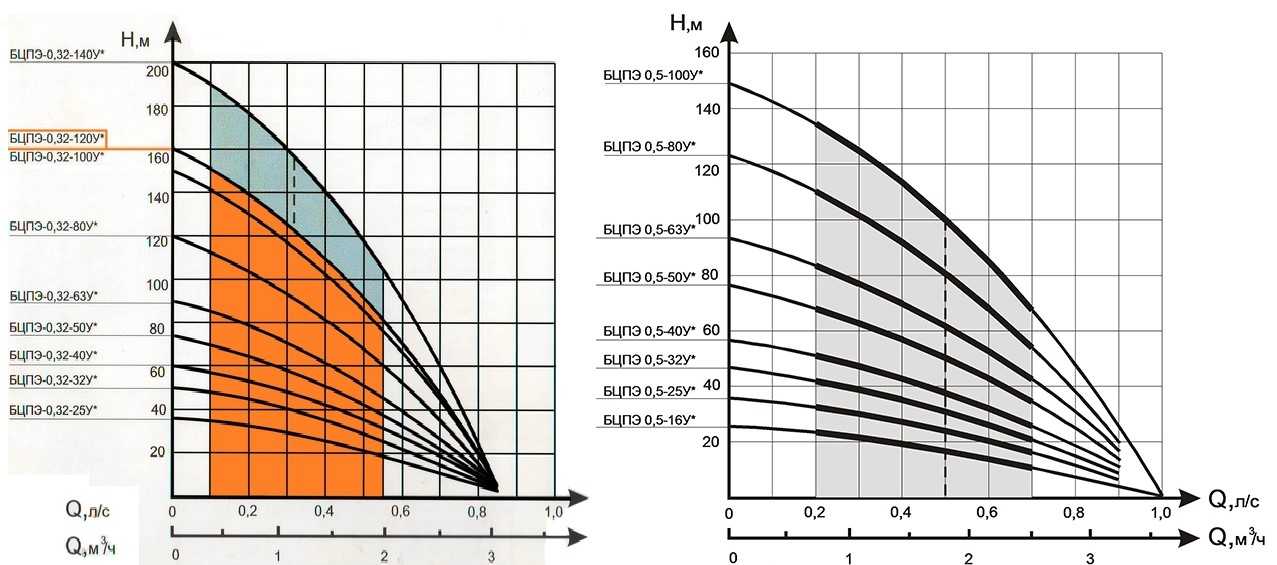

Рис. 4 Напорные параметры БПЦЭ 0,32, БПЦЭ 0,5
