Шумоизоляция канализационного стояка в туалете квартиры

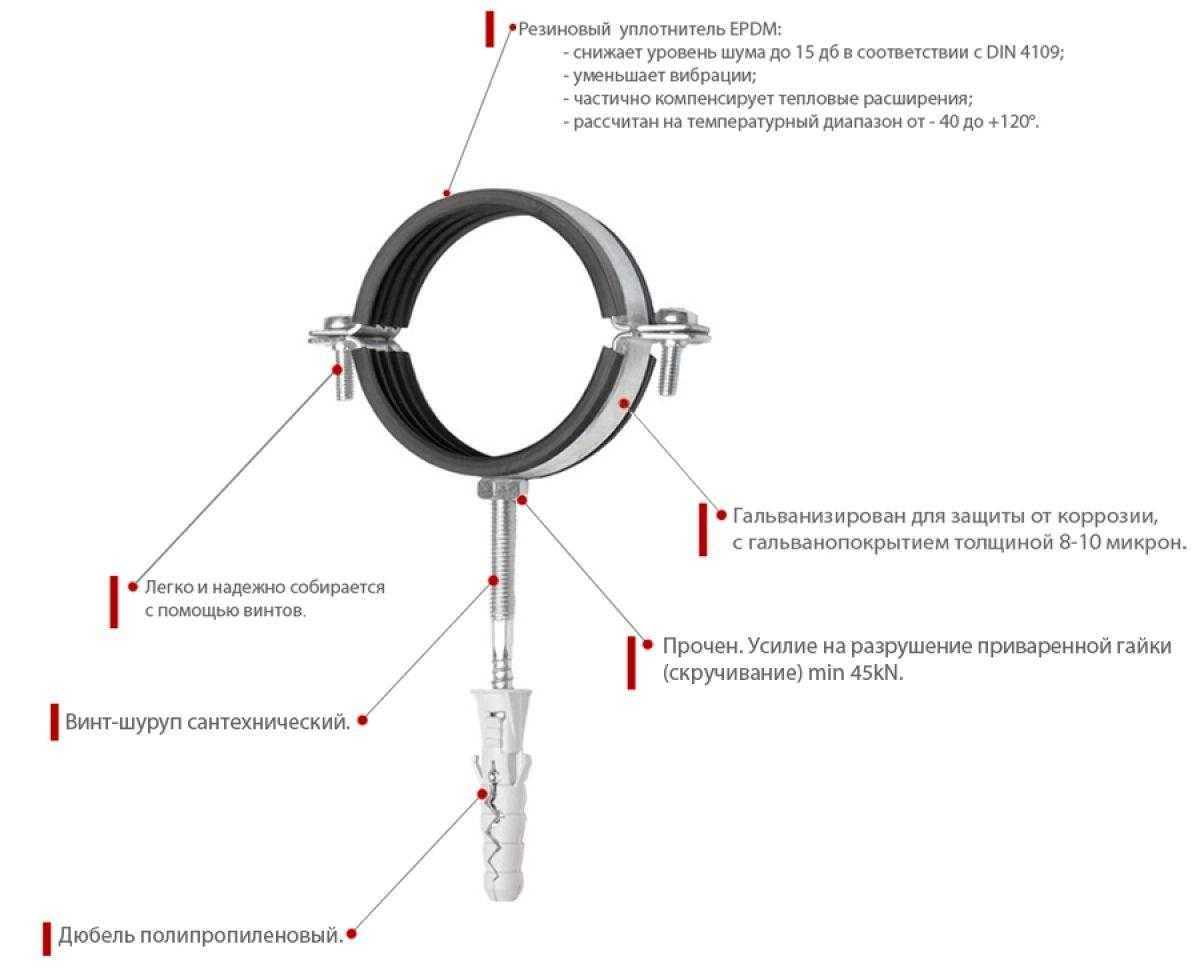

Хомуты с резиновыми вставками и демпфирующие прокладки

Этот способ борьбы с лишним шумом основан на снижении уровня вибрации трубы, связанной с биением потока о стенки. Благодаря тому, что хомуты оснащены внутренними вставками-кольцами из плотной, но упругой резины, труба сохраняет стабильное положение, вибрации гасятся и не передаются (или передаются в меньшей степени) на строительные конструкции.

В видео показан простой способ монтажа стояка на хомуты с демпфирующими вставками. Также подобные вставки удобны для изоляции стояка в месте его прохождения через стену и/или перекрытие здания (фото снизу).

При использовании последнего варианта действий в строительной конструкции прорезается отверстие такого диаметра, который соответствует диаметру трубы с учетом демпфирующей вставки. Труба должна проходить через отверстие с небольшим усилием, «с натягом». Если стояк должен проходить не через сплошной материал (бетон, дерево, панели разного рода), а через кладку или каркасную стену, отверстие усиливается и ограничивается металлическим кольцом-вставкой.

Особенности применения звукоизоляции к разным видам труб

Востребованность работ по звукоизоляции начала расти вместе с ростом применения пвх-деталей в оснащении инженерных коммуникаций, а конкретно систем водоснабжения, теплоснабжения и водоотведения. Все объясняется тем, что чугунные и стальные трубопроводы разного диаметра не создают излишнего шума, хотя, пожалуй, на этом их выдающиеся качества и завершаются.

Звукоизоляция труб отопления и батарей

Большая часть покупателей стараются обновить приборы отопления в доме на более совершенные аппараты — алюминиевые или биметаллические. Это действительно отличное сочетание полезности и результативности в системе теплоснабжения дома, но вот только одно неудобство — легкий материал сильно распространяет звуковые волны по помещениям, в связи с чем собственнику не обойтись без вспомогательной шумоизоляции.

Самым правильным будет принять решение и звуковой защите любой инженерной системы сантехнического назначения еще на стадии выполнения проектных и монтажных работ. В современных проектах для этого предусматривают специальные конструкции — виброкомпенсаторы. Они представляют собой эластичные вставки, исполненные из композиционной искусственной резины.

Перед тем, как начинать устанавливать звуковую защиту необходимо установить источник возникновения шумового фона, для чего рекомендуют осуществить следующие мероприятия:

Выполнить визуальное освидетельствование строительных трубопроводных конструкций и батарей.
Проверить качественность выполнения систем крепления.
Выполнить устранение любых щелей, и затягивают соединение кронштейнов.
Выполнить осмотр мест соединения труб с перекрытиями.

Главный метод нормализации звукового фона от работающих батарей — установка специального звукопоглощающего экрана. Трубы отопления могут быть усилены, путем прикрепления к ним в перекрытиях тяжелой стальной детали. Кроме того действенным методом звукоизоляции элементов систем отопления является применение виброкомпенсаторов, выполненных из прочной термической резины, способной погасить такую вибрацию.

Звукоизоляция труб водопровода

Чрезвычайно надежный, но дорогой вариант шумоизоляции водопроводной системы — это её замена на инновационные ПХВ-трубопроводы. Это не только экологически безупречный материал, но также считается отличным изолятором звукового фона. Самым бюджетным способом ликвидации шума считается снижение вибрационного фона труб, при помощи накладывания на поверхность звукоизоляционных стройматериалов — минваты и шумоизоляционной ленты, с последующим закреплением скотчем.

В случае, когда досадный шум образуется при касании вибрирующей стальной трубы со стальными крепежными системами, то их рекомендуется заменить на пластмассовые. Проблема изоляции шахт для трубопроводов решается путем изоляции ее стыковых стеновых конструкции либо заполнения минватой пустого объема шахты. Такой материал полностью противодействует звукопередаче от содрогающихся узлов к стенкам, устраняет эхо и кроме того выполняет профилактические функции по противопожарной безопасности.

Звукоизоляция труб водоотведения

Самый эффективный вариант звукоизоляции канализационных систем — это подбор звукоизолированных трубопроводов в процессе проектирования и монтажа.

Если этого не произошло и необходимо изолировать действующую канализацию рекомендуется воспользоваться следующими вариантами:

Звукоизоляционные изделия “Скорлупа”.
Звукоизоляционные рулонные материалы из вспененного полиэтилена либо насыщенного винила.
Монтажные ленты ТЗИ — ТермоЗвукоИзол.

Способы звукоизоляции

Звукоизоляция канализационного
стояка производится по технологии, соответствующей особенностям
выбранного материала. Могут быть использованы различные способы, которые оптимальным
образом позволяют решить существующую проблему. Рассмотрим некоторые из них:

Закрепление стояка

Недостаточное количество
крепежных элементов нередко становится причиной повышенной вибрации, гула и
шума, издаваемого трубой. Для установки дополнительных хомутов надо приобрести
элементы специальной формы с боковым расположением крепежа. В противном случае
придется разрезать трубу и извлекать несколько частей для того, чтобы можно
было закрепить на стене хомут и одеть его на участок стояка.

крепеж стояка

Этот вариант самый простой и
удобный, однако, отыскать хомуты такой конструкции удается не всегда. В
подобных случаях используют обычные хомуты, которые предварительно
устанавливаются на стальной пластине. По ее краям делаются отверстия под
саморезы. Установленный хомут раскрывают, пластину заводят под трубу и отмечают
на стене точки для отверстий под дюбели. Затем пластину убирают, сверлят гнезда
и вставляют пластиковые дюбели. Вновь устанавливают пластину, прикрепляют ее к
стене саморезами и затягивают хомут через резиновую прокладку. Для акустической
развязки под пластину можно поместить слой резины, тонкого пенопласта или кусок
подложки под ламинат.

Установка скорлупы и рулонных материалов

Шумоизоляция для труб канализации с помощью
материала специальной формы — скорлупы — позволяет быстро, плотно и
качественно изолировать
и утеплить стояк.

Монтаж скорлупы соответствующего
размера никакой сложности не составляет. Надо завести одну половину за
трубопровод, одеть вторую часть поверх трубопровода так, чтобы они сошлись в
одно целое, и скрепить половинки гибкими полипропиленовыми хомутами. Если их
нет, могут быть использованы любые стяжки, вплоть до капронового шпагата или
бечевки. Чрезмерно затягивать не следует, чтобы не передавить изолятор и не
перерезать его (это сложно, но иногда случается).

Кроме скорлупы, состоящей сразу
из двух половинок, в продаже имеется изолирующий рукав. Он представляет собой
цельную трубу, которую можно натянуть на трубопровод. Для установки на действующий
стояк рукав придется разрезать в продольном направлении, после чего обернуть им
трубу и зафиксировать материал гибкими хомутами.

Монтаж листовых материалов мало
отличается от установки рукава. Надо заранее нарезать изолятор на полосы, длина
которых соответствует длине окружности трубопровода. Они обертываются вокруг
стояка и фиксируются хомутами.

Строительство закрытого короба

Этот
способ позволяет использовать сыпучие изолирующие материалы — мелкий
керамзит или пенопластовые гранулы (крошку). Монтаж короба делится на два
этапа:

создание каркаса. Проще всего использовать
направляющие для гипсокартона, недорогие и удобные в работе;
обшивка гипсокартоном, фанерой или иными
листовыми материалами.

Необходимо обеспечить зазор между трубой и стенками короба не менее 6,5 см со всех сторон. Утеплитель засыпают внутрь по мере подъема стенок. Можно запенить полость монтажной пеной, но этот метод довольно затратный. Если используется минвата, ее крепят прямо к стояку гибкими хомутами, после чего строят каркас и сам короб. Пользователи, применившие этот метод звукоизоляции стояка канализации, утверждают, что он самый эффективный из всех существующих вариантов. В смежной с туалетом комнате никаких звуков, как правило, не слышно, кроме легкой незначительной вибрации при прохождении потока воды.

Методы устранения шума

Если получается так, что канализация проходит в жилой комнате, то наиболее правильным решением будет не звукоизоляция труб, а их перенос. Такое решение проблемы может быть осуществлено исключительно на этапе строительства. Выполнить перемещение после завершения работ уже не получится. Забавно, то, что такая ситуация встречается и в новостройках из-за просчетов при проектировке. На практике, труба слива стоков наиболее часто проходит в ванной комнате или туалете, если сан. узел не совмещенный. Теперь непосредственно о методах.

Звукоизоляция туалета в частном малоэтажном доме или в квартире в целом может выполняться за счет следующих операций.

Монтаж бесшумных труб.
Закрепление звукоизолирующих материалов.
Установка жестких хомутов, с целью придания большей статичности конструкции канализации.
Монтаж короба.
Установка или ремонт фановой трубы.

Фото: канализационная труба закрепленная хомутом

Бесшумные трубы

Бесшумные трубы можно назвать новинкой на рынке строительных материалов. Они применяются пока что не столь часто, но успешно завоевывают признание среди покупателей. Отличительными особенностями такого стояка являются утолщенная стенка и специальные компоненты, которые предназначены на предотвращение проникновения звука и вибрации в помещение. Примечательно, бесшумные трубы гасят даже инфразвук.

В дополнение к столь положительным качествам нового материала идет пара существенных недостатков. Цены на такие трубы изрядно выше в сравнении с классическим вариантом из ПВХ. Также они не отличаются длительным сроком эксплуатации, не более 30 лет. Разумеется, можно найти и более стойкие варианты, но и цена будет расти в прогрессии.

Фановые трубы

По своей сути это вентиляция для канализации. В частном доме, высота которого не превышает двух этажей, установка фановых труб не осуществляется, да и необходимости в этом на самом деле нет. Законодательство к этому требований, также не предъявляет. В отношении многоэтажных домов наличие фановой трубы обязательно. Она позволяет не только уровнять давление в стояке, но и через нее в атмосферу выводятся накапливающиеся газы, которые могут стать причиной воздушных шумов.

Функцию подобную фановым трубам, но в помещении, могут выполнять воздушные клапаны. Их предназначение впускать воздух в канализацию и при этом предотвращать обратное движение. Сделать шумоизоляцию для воздуховодов можно звукоизолирующими материалами, но так чтобы не перекрыть проток. Если нарушить пропускную способность, вода из стояка может направиться через впускной канал.

Звукоизоляция

На практике наиболее распространенной является ситуация, когда система канализационного стока уже смонтирована и ее замена приведет к излишним финансовым и трудовым затратам. Таким образом, жители квартир, у которых есть необходимость снизить уровень шумов от стояка, прибегают к использованию разного рода звукоизолирующих материалов. В качестве таковых может использоваться масса вариантов.

Осуществление шумоизоляции канализационного стояка не требует особых навыков, достаточно иметь хотя бы небольшой опыт монтажных работ. Сделать это проще всего посредством использования вспененного полиэтилена или пенополиуретана.

Что касается мест прохождения стояка через перекрытия здания, как уже говорилось ранее, не стоит использовать монтажную пену, поскольку она только усиливает структурные шумы. Вместо нее следует взять пористую резину. Это позволит до максимума снизить вероятность передачи вибрации конструкции здания и исключить акустический эффект.

Фото: Трубы канализации в коробе

Короб позволит не только создать более привлекательный внешний вид, но и придаст дополнительную шумоизоляцию

Важно учитывать тот момент, что его не стоит делать глухим. Необходим доступ к водопроводу, так как он, зачастую, проходит в непосредственной близости к сточной трубе

Есть вероятность, что более ничего делать за коробом не придется, но вероятность возникновения аварийной ситуации нужно учитывать. Именно тогда простота доступа и оперативность проведения работ могут значительно снизить пагубные последствия от непредвиденной ситуации.

Материалы

Среди материалов, дающих максимальный эффект могут применяться:

Вспененный полиэтилен.

Фото: вспененный полиэтилен

Пенополиуретан.
Вспененная резина.

Фото: вспененная резина

Пенопластовая скорлупа.

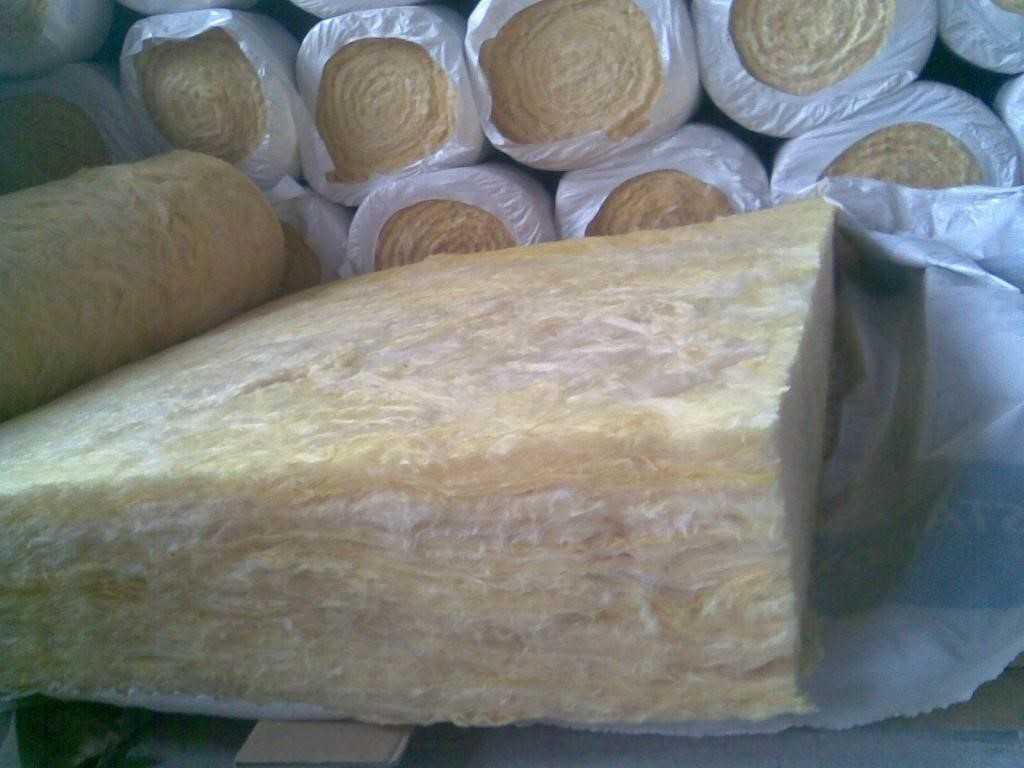

Минеральная вата.

Фото: минеральная вата

Почему нужна звукоизоляция канализационного стояка и какие шумы она должна убирать

Откуда берется шум в канализации? Он возникает в результате спуска воды из унитаза, ванны, душа, раковин и моек как в самой квартире, так и у всех соседей. При этом в зависимости от этажа шум может быть больше или меньше – ведь чем ниже расположена квартира и чем больше над ней других квартир, тем больший объем стоков проходит через канализационный стояк и тем выше скорость потока.

В результате основной стояк (расположенный обычно в туалете или совмещенном санузле) является источником таких видов шума:

ударного. Вода, ударяясь о стенки трубы, дает гулкий звук. То же самое касается спускаемых в канализацию твердых отходов;
воздушного – вместе с водой в стояке присутствует воздух, его пузыри лопаются и возникают, усиливая завихрения водяного потока;
порождаемый ударами структурный шум – вибрация стенок трубы, передаваемая на строительные конструкции (перекрытия, стены и прочее).

При этом чем тоньше стенки трубы стояка, тем сильнее ее вибрация. На эксплуатационные свойства канализации толщина стенки не влияет (она рассчитывается с учетом допустимого в системе давления), но тишины в санузле можно не ждать.

Вывод – необходимо дополнить конструкцию звукоизолирующими или звукоотражающими материалами, которые будут «гасить», поглощать или отражать ударный и воздушный шум и не позволят вибрации трубы перейти на строительные конструкции.

Как сделать шумоизоляцию канализационных труб своими руками

Выбор материала и порядок выполнения работ зависит от того, на какой стадии ремонта принято решение о шумоизоляции сливной системы.

Если трубопроводы еще не установлены, то разумнее использовать неразрезные материалы:

в технологические отверстия межэтажных перекрытий и стен квартиры вставляются защитные стаканы для устранения вибраций;
в местах расположения трубопроводов устанавливаются вибродемпфирующие хомуты подходящего диаметра;
на отдельные детали канализации надеваются цилиндрические чехлы из выбранного звукоизоляционного материала.

Шумоизоляция трубопроводов самоклеящимся фольгированным материалом

После этого сливная система монтируется в соответствии с разработанным планом. Так как доступ к стояку после окончания работ будет ограничен, необходимо выполнить гидроизоляцию стыков канализационных труб с помощью герметика. При необходимости после сборки соединения дополнительно защищаются звукоизолирующей лентой.

При звукоизоляции уже установленного трубопровода можно применять сборную скорлупу, рулонные и листовые варианты изоляции.

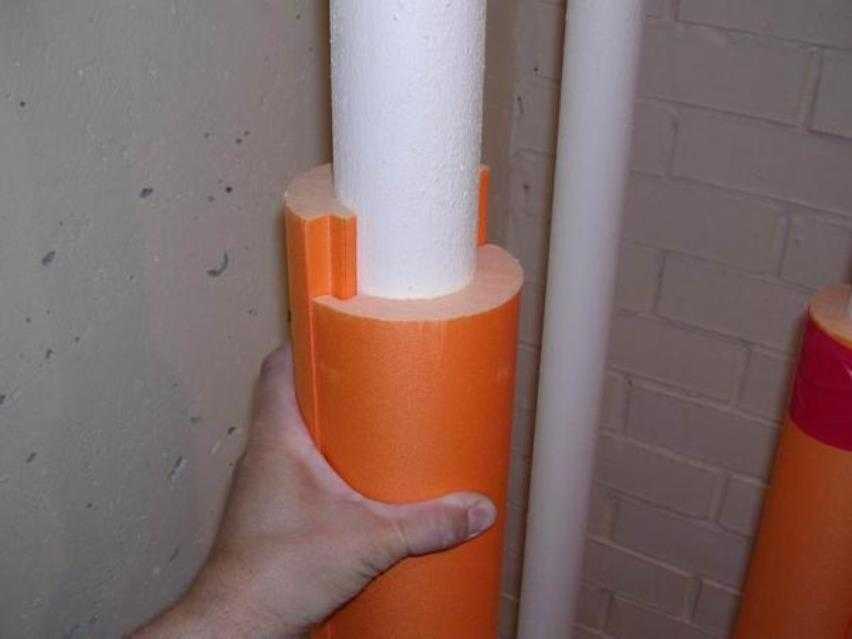

Использование скорлупы

Пенопластовые (или полиуретановые) детали полукруглого сечения надеваются вокруг канализационного стояка и соединяются с помощью специальных пазов. Затем изоляцию фиксируют строительным скотчем.

Характеристики этого шумоизоляционного материала ограничивают его применение исключительно прямыми участками трубопровода и требуют свободного пространства между стояком и стенами квартиры.

Установка звукоизолирующей скорлупы на сливной стояк

Применение рулонных и листовых материалов

Полиуретан или вспененный полиэтилен нарезается на куски таким образом, чтобы полностью обернуть всю трубу внахлест. Стыки проклеиваются скотчем, а затем все покрытие фиксируется пластиковыми стяжками или липкой лентой.

За счет своей гибкости рулонный материал позволяет тщательно изолировать труднодоступные места, а также выполнить необходимые вырезы в местах примыкания квартирной разводки.

Для улучшения внешнего вида санузла сливные трубы можно закрыть коробом из влагостойкого гипсокартона.

Разновидности шумоизоляции для канализационных сетей

Для подавления шума в городских канализационных трубах существует несколько способов:

Использование так называемых “тихих” труб, имеющих многослойную конфигурацию и изготавливаемых из полипропилена высокой плотности. Это даёт возможность для отличного приглушения звука без использования дополнительных приспособлений и материалов, однако минусом таких изделий является их высокая стоимость.
Применение звукоизоляционных материалов, к которым относятся вспененный полиэтилен, стекловолокно, синтетический каучук, минеральная вата и ряд других пористых веществ.
Использование звукоизоляционных лент и рулонов.

Почему канализационная труба не подавляет характерные звуки

Почему труба издает звуки? Это является следствием дребезжания во время движения водных потоков. Это происходит не всегда. В каких случаях вибрирование трубы имеет место быть? Это:

очень большая скорость движения воды. Если потоки сильные, они громко ударяются о стенки коммуникаций. Те, в свою очередь, воздействуют на стенки здания. Все вместе это создает значительные шумы;
утечки, которые нарушают привычный ток. Из-за этого увеличивается резонанс;
загрязненность трубы и уменьшения просвета для прохождения стоков;
дефекты, имеющиеся на трубе;
плохое прикрепление трубы к стене.

Практически все эти причины можно устранить своими руками.

Также громкость шума зависит от других факторов, которые определяются еще на этапе монтирования коммуникаций. Это:

масса канализационной трубы;
материал изделия;
расположение трубы сквозь стену жилого помещения;
качество уплотнителя.

Шумоизоляция для канализационной трубы зависит от того, какую массу она имеет. Если ее стенки недостаточно толстые, то все звуки будут очень слышны. Кроме того, появится дребезжание из-за недостаточного веса.

Шумоизоляция канализационных труб из пластика на порядок хуже, чем изделий из чугуна. Первый материал пропускает абсолютно все звуки. Второй же может их изолировать от внешней среды.

Расположение канализационных труб сквозь жилые стены также усиливает нежелательные звуки.

Еще одна причина проблемы – в некачественном уплотнителе. Обычная монтажная пена для этого не подходит. Она пропускает абсолютно все звуки. А вот вспененный полиэтилен с задачей справляется, он поглощает шумы.

Чтобы проживание в квартире или в доме было комфортным, важно хорошо шумоизолировать канализационные трубы. Современных вариантов для этого есть много

О них-то мы и расскажем в данной статье.

Иногда шум в канализационных трубах усиливается в ветреную погоду. Это происходит из-за порывов воздуха, которые попадают через вентиляцию.

Причины возникновения шума

Причины возникновения шумов в канализационных трубах могут быть следующими:

недостаточная прочность стенок труб;
материал, из которого изготовлена сливная система;
неграмотное расположение труб в квартире;
плохо подобранный уплотнитель.

Основным источником лишних звуков в канализации считается стояк. Движущиеся в нем сливные потоки обычно создают довольно сильные вибрации, которые могут причинять существенный дискомфорт. Более того, они могут быть небезопасными для физического и психического здоровья людей, проживающих в квартире.

Это довольно просто объясняется – перемещаясь вниз, сточные воды соприкасаются друг с другом, а также с различными элементами сливной системы и со стенками труб. Все это приводит к появлению вибраций, которые по мере стекания воды передаются основным перекрытиям. Помимо этого, сливные воды соприкасаются с воздухом, который находится внутри стояка. Причем чем интенсивнее скорость движения жидкости, тем громче звук, именно поэтому обитатели квартир на первых этажах в большей степени испытывают дискомфорт, нежели те, чьи квартиры расположены под крышей.

Шумы в канализации бывают нескольких типов.

Ударные. Они возникают при падении воды и ее соприкосновении с элементами сливной системы. Такой вид звуков нельзя устранить. Единственное, что советуют специалисты – это снизить его до минимума.
Воздушные. Они происходят за счет прикасания воды с воздухом внутри трубы. Этот тип шумов возникает редко, а его интенсивность является слабовыраженной.
Структурные. Это довольно неприятные типы звуковых вариаций, его источником является непосредственно внутренняя часть труб, детали канализационной системы, простенки и перекрытия, которые повсеместно соприкасаются со стояком. Они возникают за счет передачи колебаний от трубы к конструкционным элементам здания. Именно этот типа шума нуждается в максимально полном устранении, причем с точки зрения техники монтажа, сделать это довольно просто.

Необходимо подробнее остановиться на том, что может повлиять на уровень неприятного шума. Помимо этажности, на этот параметр оказывает влияние материал, из которого произведены трубы. По оценкам специалистов, пластиковые изделия создают шум гораздо большей выраженности, нежели чугунные. Это связано с высокой степенью механической добротности металлосплава. Он состоит из мелких частиц, которые трутся друг о друга и тем самым поглощают основной поток вибрации, который и является причиной аудиоэффектов. Еще один момент – это налет, который зачастую образуется на внутренней поверхности чугунной труб, он выполняет роль своеобразного звукоизолятора.

А вот пластик не обладает подобными характеристиками, именно поэтому такие трубы можно сравнить с музыкальным инструментом, который активно передает и сами звуки стоков и отражает все вибрации вследствие их стекания. Кроме того, в ПВХ трубах не образуется налет. С одной стороны, это существенно увеличивает срок их эксплуатации, но с другой – полностью исключает возможность образования какой-либо звукоизоляционной прослойки естественного происхождения внутри самой канализационной системы.

Расположение труб также может сыграть свою роль. С точки зрения шумоизоляции, самым правильным будет размещение канализации в межэтажном пространстве, вне жилых помещений. При проектировании домов категорически запрещается прохождение стояка сквозь межкомнатные перекрытия. Допускается лишь межэтажное пересечение, которое позволяет существенно сократить уровень вибрации. Уплотнительная прокладка также влияет на слышимость посторонних звуков. Зачастую при проведении ремонтно-строительных работ для обустройства канализационной системы применяют монтажную пену – это довольно распространенная ошибка, поскольку пена не является звукоизолирующим материалом, наоборот, она даже усиливает шумы, идущие от канализации.
