Уклон канализационной трубы

Зачем делается уклон

Для того, чтобы сток воды в канализации смывал за собой твердый частички, трубы нужно укладывать под уклоном. При этом угол наклона канализации должен соответствовать нормам, установленным СНиПом. Но в погоне за скоростью монтажа или используя труд неквалифицированных рабочих, можно получить канализационную систему, сделанную с серьезными ошибками:

1. Игнорируя установленные нормы, не делают уклона вообще или же угол канализации совсем небольшой. Таким образом, движение стоков будет чрезмерно медленным и в трубах начнут образовываться пробки из твердых частиц. Очень быстро это приведет к необходимости прочищать всю канализационную систему, ведь если установили унитаз, а уклон трубы не сделали, то смыва практически не будет и фекалии начнут разлагаться прямо в трубах, распространяя запах по всему дому.
2. Угол канализационной трубы сделан слишком большим. В этом случае стоки по трубам будут двигаться слишком быстро, омывая твердые частицы, но не забирая их с собой. Этот факт опять-таки приведет до засорения труб, которые придется регулярно чистить.

При неправильном угле наклона сток воды не работаетИсточник termo-house.com

Не стоит пренебрегать нормами, установленными в СНиП, поскольку их определяли, исходя из расчетов и наблюдений на протяжении долгих лет.

Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни  визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе

И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой

Итак, смотрим на схему.

• В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
• Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
• Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…

Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.

И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.

Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.

И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.

Выполнение работ

Для разбора старой канализации нужно:

1. определить трудные места, где потребуется дополнительная работа. К примеру, место, где трубопровод проходит через стену;
2. с использованием зубила демонтировать старые трубы. Нельзя допустить попадание чугунных частиц в главную магистраль;
3. если менять магистральный стояк не нужно, то трубу отпилить посредством болгарки.
4. После демонтажа работы прекращаются до полного остывания соединительных частей.

Что касается монтажа пластикового трубопровода – есть два способа. Первый основывается на монтаже с помощью клея:

1. нарезать трубы на нужные длины;
2. края зачистить наждачной бумагой, обезжирить;
3. в необходимых местах нанести клей;
4. соединить;
5. оставить до полного высыхания – 1 час.

Второй способ:

1. нарезать трубы, зачистить их;
2. нагреть паяльное устройство до 260 градусов;
3. зафиксировать соединитель и трубу на паяльнике;
4. соединить в разогретых местах;
5. проверить швы.

Внутренняя канализация: необходимый уклон трубопровода

Для устройства внутреннего стока применяются трубы из поливинилхлоридного материала. Диаметр таких отводящих путей может быть 100 мм либо 50 мм. Выполняя монтаж и подключение, нужно непременно брать в учёт нижеследующие допустимые требования:

1. Если есть ответвления, расположенные в горизонтальных плоскостях, между такими ответвлениями необходимо монтировать косой тройник либо крестовину. Данные конструкции представляют из себя фитинги. Кроме того, подобными конструкциями достигается организация перепадов. Отсутствие таких элементов в конструкции может стать причиной возникновения проблем с безопасностью подачи воды к главному стоку.
2. Запрещена организация горизонтальных поворотов сточной системы. Если же без горизонтальных поворотов сточного трубопровода обойтись ни как нельзя, таковые допускается организовать, но следует избегать образования поворотов под прямым углом.
3. Образование прямоугольных поворотов на всём протяжении сточного трубопровода возможно исключительно в вертикальных плоскостях.
4. Организацию стандартного склона трубопровода рекомендуется организовывать таким образом, чтобы он ни как не превышал максимально допустимое значение — 10-20 мм (1-2 см) на каждый погонный метр трубопровода.
5. Канализационная система должна выходить из строения исключительно со стороны улицы, которая наиболее близко расположена к общему приёмнику сточных вод (септику).
6. Между стоком и трубами с холодной и горячей водой необходимо выдерживать нормативное расстояние.
7. Если в строении имеется подвал либо цокольный этаж, в этих помещениях необходимо организовать так называемый лежак для подсоединения к нему магистрали со всеми стояками, с дальнейшим направлением вод к ближайшему сточному колодцу (септику).

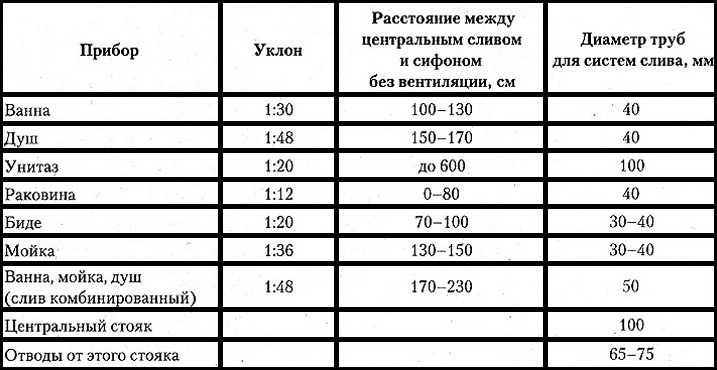

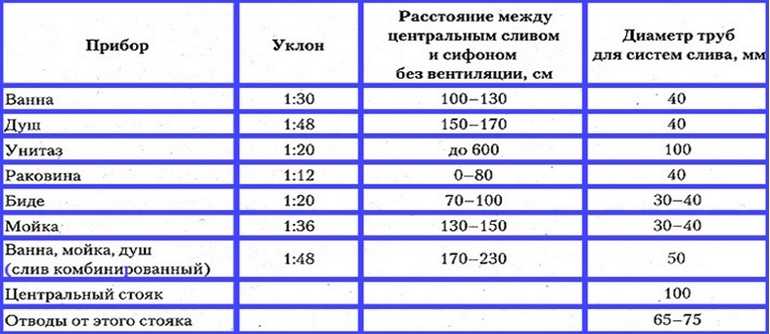

Для разных приборов — разные уклоны

Помимо этого, степень уклона для внутреннего бытового стока может быть разным, зависимо от типа применяемых приборов. К примеру, 100-миллиметровая труба, отходящая непосредственно от унитаза, должна располагаться под уклоном 20 мм (2 см) на 1 погонный метр.

Для ванны же всё иначе: 50-миллиметровая труба, какая стандартно устанавливается для вывода воды с этого прибора, должна быть расположена под уклоном 30 мм (3 см) на 1 погонный метр. Для душевой кабинки этот показатель равен 48 мм, для кухонной раковины — 12 мм.

Стояки, предназначенные для отвода трубопроводов от бытовых приборов, обладают диаметром 50 мм (5 см) либо 110 мм (11 см). Уклон 50-миллиметрового сточного трубопровода внутренних канализационных систем высчитывается как для стояков с подведёнными к ним трубами от кухонной раковины и ванны.

Для 110-миллиметрового сточного трубопровода внутренних канализационных систем подсчёт уклона производится как для стояков с подведёнными к ним трубами от унитазов. Что же касается центральных стояков, расчёт уклона стока для таковых СНиПом не нормируется.

Основные параметры

Когда делается укладка канализационных труб своими руками в частном доме очень важно создать правильный их уклон, соблюдая все правила, производя их монтаж. Слишком маленький уклон приведет к слабому потоку внутри линии, что позволит откладываться тяжелым составляющим и в дальнейшем потребуется ремонт всех сетей

Правила правильной прокладки канализационного трубопровода заключаются в обеспечении достаточной скорости движения стоков. Этот показатель один из основных, и по нему определяется, как эффективно работает вся канализация.

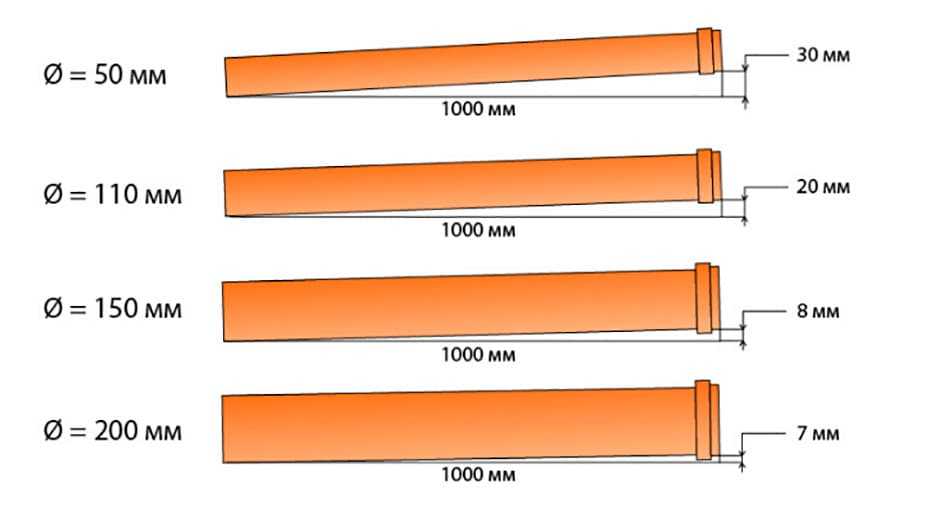

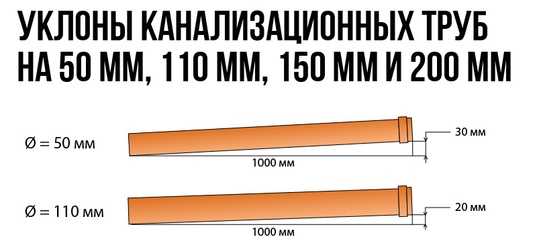

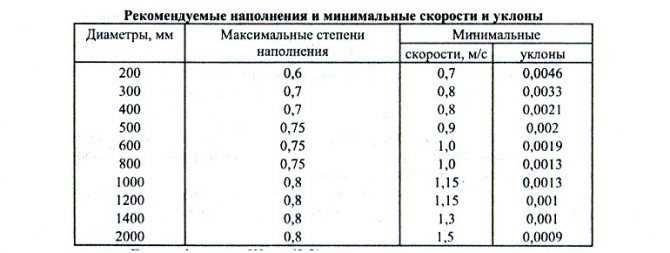

Размер уклона трубы в зависимости от ее диаметра

Утверждение, что чем больше наклон трубы,  тем быстрее движется поток, и тем лучше работа всей системы, является ошибочным. При большом наклоне, действительно, вода будет уходить очень быстро, но в этом и заключается ошибка – при скоростном прохождении воды в линии значительно снижается самоочищение системы.

Кроме того, такой подход, приводит к шумной работе сточной системы, а за счет высокой скорости движения, в ней будет происходить усиленный износ внутренней поверхности.

Это приведет к преждевременной замене отдельных участков или придется сделать ремонт всей канализации.

Так как скорость движения стоков задается уклоном труб канализации, то существует еще один параметр, который выражается разницей по высоте в начале трубопровода (наивысшей точке) и его конце (нижней точке всей системы).

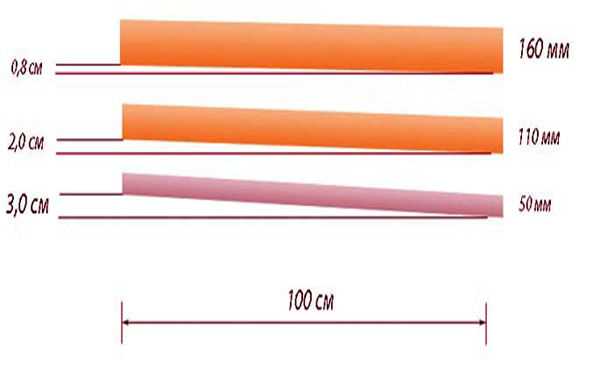

Наклон на 1 погонный метр канализационных труб в сантиметрах по высоте и есть тот параметр, который необходимо соблюдать при прокладке канализации. Придерживаться норм по этому значению придется, так как иначе потребуется демонтаж всей системы, а иногда и ремонт или переделка водопровода.

Нормативы

При укладке канализационных труб в частном доме необходимо соблюдать правила описанные в СНиП 2.04.01-85.

Оптимальные углы наклона канализационных труб согласно нормативам

С учетом диаметра трубопровода, прокладка канализации выполняется с определенным уклоном на каждый погонный метр.

Например:

• если используются линии диаметром 40-50 мм, уклон должен быть равен 3 см на погонный метр;
• для труб, диаметр которых равен 85-110 мм, оптимальным является 2-х сантиметровый уклон на погонный метр.

В некоторых случаях, параметры уклона выражаются в дробном числе, а не в сантиметрах на погонный метр. Для выше приведенного примера (3/100 и 2/100), информация по уклону при правильной прокладке канализационных труб в частном доме будет выглядеть так:

• для линий сечением 40-50 мм – уклон 0,03;
• для линий сечением 85-110 мм – уклон 0,02.

Для чего нужен уклон канализационной магистрали

Если канализация выполняется безнапорной, то движение стоков организовывается самотеком. Это значит, что движение сточных вод будет определяться действием сил гравитации, для чего, собственно, и требуется укладка канализационной трубы под наклоном.

Как функциональность канализационной системы зависит от уклона

Ровно уложенная труба заиливается, т.к. содержащиеся в воде твердые частицы из-за отсутствия напора оседают на дне трубопровода. В результате сужается просвет канализационной магистрали, а также возникает риск срыва гидрозатвора в сифонах и, как следствие, выброса в помещение зловонных запахов. Гидроудар, спровоцированный одновременным сливом большого количества воды, вообще может привести к протечке контура. Застой воды в чугунном трубопроводе активирует коррозийные процессы.

Чтобы избежать подобных проблем, самотечная система канализации должна укладываться с уклоном, причем его значение не должно определяться самостоятельно. На это строительными нормами предусмотрены определенные стандарты.

Чем плох излишний уклон?

У неопытных строителей может возникнуть соблазн сделать трубу как можно более наклонной, чтобы нечистоты уходили быстрее. Но и такой подход неверен. При слишком крутом спуске происходит заиливание трубы из-за того, что вода сходит слишком быстро, не успевая смыть более твердые фракции нечистот, которые затем прилипают к внутренней поверхности.

Кроме этого, может происходить срыв водяных запоров в сифонах, а значит, воздух из очистной системы попадет в жилые помещения. Стоит ли объяснять подробнее, какой именно запах он принесет в них?

Есть и еще одна причина, по которой трубы не следует оставлять недозаполненными. В условиях агрессивных сред приток воздуха к поверхностям приводит к их ускоренной коррозии, и в результате снижается срок их службы.

Провисы канализационнойтрубы.

Так же особенно важно избежать отрицательных углов при прокладке канализации. Ведь в провисшем участке трубы скапливаются стоки, что приводит к засорам, а зимой и к замораживанию стока

Сети ливневой канализации виды и расчет системы

При возведении абсолютно любого объекта необходимо позаботиться не только о надежности фундамента и кровли, но и о качественном отводе дождевой или талой воды с участка. Для этого используется самотечная ливневая канализация, которая представляет собой сложную инженерную сеть, спроектированную с учетом всех важных параметров объекта. При этом глубина заложения ливневой канализации должна быть соблюдена согласно СНиП и ГОСТ. В противном случае работа коммуникации будет как минимум малоэффективной, а в худшем случае — нанесет вред окружающей среде.

Важно: система отвода дождевой воды с участка должна полностью соответствовать параметрам объекта:

• Общая площадь покрытий и площадок, с которых необходимо убрать дождевую или талую воду;
• Материал покрытия на площадках.

На этапе проектирования ливневой канализации необходимо соблюдать все нормы, прописанные в СанПиН

На этапе проектирования ливневой канализации необходимо соблюдать все нормы, прописанные в СанПиН 2.1.5.980-00, ГОСТ 3634-99 и СНиП 2.04.03-85. Только в этом случае утверждение строительства системы отведения воды с участка и её последующие сооружение будут проведены максимально быстро.

В контролирующие органы необходимо будет предоставить техническое задание, которое составляется в соответствии с ГОСТ 19.201-78. В нём прописывается подробная информация о предназначении коммуникации, крайних сроках её возведения, методах контроля над строительством и технических требованиях к готовой системе.

В дополнение к проектной документации стоит приложить и рабочие бумаги согласно ГОСТ 21.604-82 «Водоснабжение и канализация. Наружные сети», в которых будет предоставлена информация в виде чертежей фронтального и продольного профиля готовой коммуникации, план всей спроектированной сети с указанием её специфических участков и все ведомости, касающиеся объемов проведения монтажных работ. О том, что такое ливневая канализация и нормы её сооружения согласно ГОСТ и СНиП, читаем ниже.

Расчёт объема сточных вод

Чтобы система отведения воды от объекта работала максимально эффективно, необходимо точно рассчитывать средний объем осадков

Чтобы система отведения воды от объекта работала максимально эффективно, необходимо точно рассчитывать средний объем осадков, выпадаемый на конкретной местности в течение месяца. Для этого можно воспользоваться формулой, взятой из СНиП 2.04.03-85:

Здесь показатели являются следующими данными:

• Q — средний объем дождевой или талой воды. который необходимо будет отводить с участка;
• q20 — интенсивность дождевых или снежных осадков на конкретного региона России. Данные прописаны в таблицах СНиП по каждой конкретной местности;
• F — итоговая площадь всех крыш и площадок, с которых будет отводиться ливневая или снежная сточная вода;
• Ψ — коэффициент поправки. который позволяет добиться максимально точных расчётов по среднему объему воды для отведения. Этот показатель полностью зависит от типа покрытия, с которого будет отводиться жидкость.

Показатели коэффициента также прописаны в таблицах СНиП 2.04.03-85 и имеют такую формулировку:

• Кровли любого типа — коэффициент равен 1;
• Площадки и дорожки из асфальта — коэффициент 0,95;
• Для площадок и объектов из бетона — коэффициент равен 0,85;
• Для щебня с примесью битума — коэффициент 0,6;
• А для простой щебенки в чистом виде — 0,4.

Благодаря использованию такой формулы удается максимально точно рассчитать объемы дождевой или талой снежной воды, которые будут «атаковать» объект в каждый из сезонов.

Каким должен быть уклон канализационной трубы – правила и расчёты

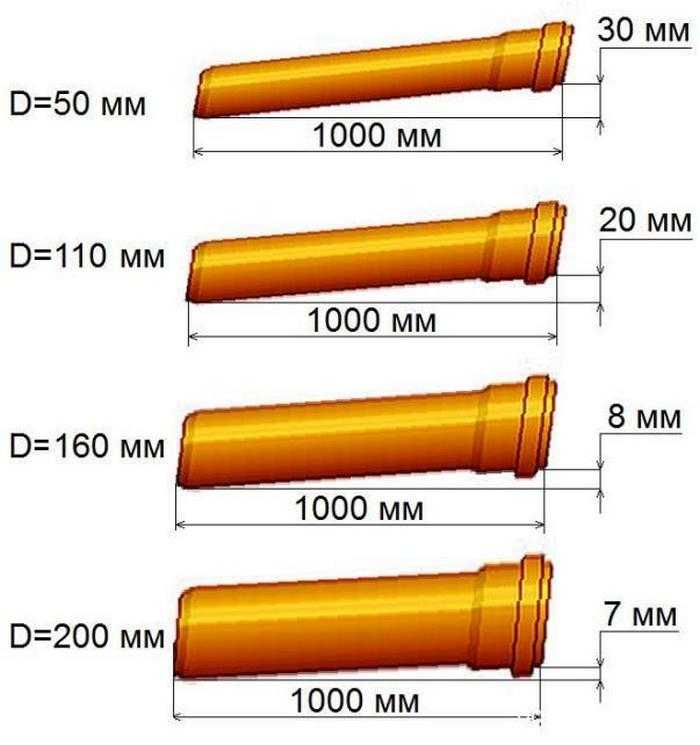

Угол наклона труб, диаметром 50 и 110 мм.

Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

• Неприятный запах.
• Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

• Заиливание и засор.
• Неприятные запахи из канализации.
• Повышенный шум при движении стоков.
• Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

• Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
• Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

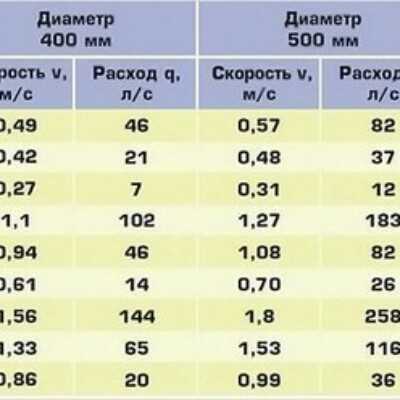

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм.

Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
40	0,033 /0,25
50	0,03/0,25
100-110	0,02/0,012
160	0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
100-110	0,02/0,012
160	0,008/0,005
200	0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция. Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком. Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП. Оптимальный коэффициент уклона также зависит от дополнительных факторов:

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

• диаметра элементов трубопровода;
• материала, из которого изготовлены трубы;
• схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

Схема канализации в квартире

В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их. Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Как поступить в случае, когда невозможно выдержать нужный наклон

Бывают случаи, когда при монтаже возникают трудности, приводящие к тому, что угол наклона канализации значительно отличается от допустимых норм. В этом случае предпринимают следующие меры:

Если расчеты показывают, что отступление от заданных норм возможно, то уложить трубы, но при этом на некотором расстоянии сделать дополнительные тройники, через которые будет проводиться чистка труб.

При укладке трубы все же придерживаться рекомендаций, но на трудных участках устанавливать перепады высот, которые организовываются за счет дополнительных колодцев. Благодаря такому решению можно будет устанавливать трубу под нужным углом. Такой колодец может быть как один, так и несколько, но правильные расчеты и монтаж гарантируют исправную работу канализации.

Существует несколько способов добиться нужного уклона канализационных трубИсточник vodasovet.ru

В крайнем случае, если никак нельзя выдержать нужный наклон и расчеты показывают, что работа канализации самотеком невозможна, то придется использовать фекальный насос. Это устройство может устанавливаться как на локальную канализационную ветку, так и для всей системы.

Укладывая трубы из пластика, можно быть уверенным, что чистить их нужно будет гораздо реже, чем чугунные, поскольку гладкая внутренняя поверхность стенок обеспечивает скольжение твердым веществам.

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

Диаметр канализационных труб	Нормальный уклон	Наименьший допустимый
50 мм	0,035 (3,5 см)	0,025 (2,5 см)
100 мм	0,02 (2 см)	0,012 (1,2 см)
150 мм	0,01 (1 см)	0,07 (7 мм)
200 мм	0,008 (0,8 см)	0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

• Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.

• Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.
