Предохранительный клапан для водонагревателя: назначение, устройство, выбор, установка и неисправности

Монтаж – быть либо не быть

Независимо от месторасположения накопителя воды процесс практически однообразен. Спорным вопросом возможно доверить ли это дело эксперту либо сделать своими руками.

В пользу работы специалиста говорит необходимость:

работы с электропроводкой при установке проточного нагревателя,
расчета мощности, факторы влияния на внутреннее давление,
герметизация соединений, от которой зависит дружба и мир с соседями и другое.

Иначе, имея некоторый опыт, установка водонагревателя под мойкой может оказаться по силам домашнему мастеру, работу необходимо проводить в таковой последовательности:

Установить крепления на стене и закрепить емкость.

Обратите внимание! Не заменяйте кронштейны/анкерные крюки, на которых будет крепиться бак. В случае если применять долгие гвозди вместо них, то прочность крепления непременно ослабнет и прибор может

На холодный патрубок, отмеченный синим цветом на корпусе, накрутить обратный клапан, а на него кран.
Кран соединить переходником с трубой.
К тёплому патрубку (красный цвет) подсоединить кран и концевик для подключения к трубе.
На водопроводной трубе открутить шланги смесителя для тёплой/холодной воды.

Соединить с соответствующими отводками от бойлера, не перетягивая резьбы. Для герметизации оптимальнее применять паклю.
Подключить электронагреватель к сети и проверить его работу.

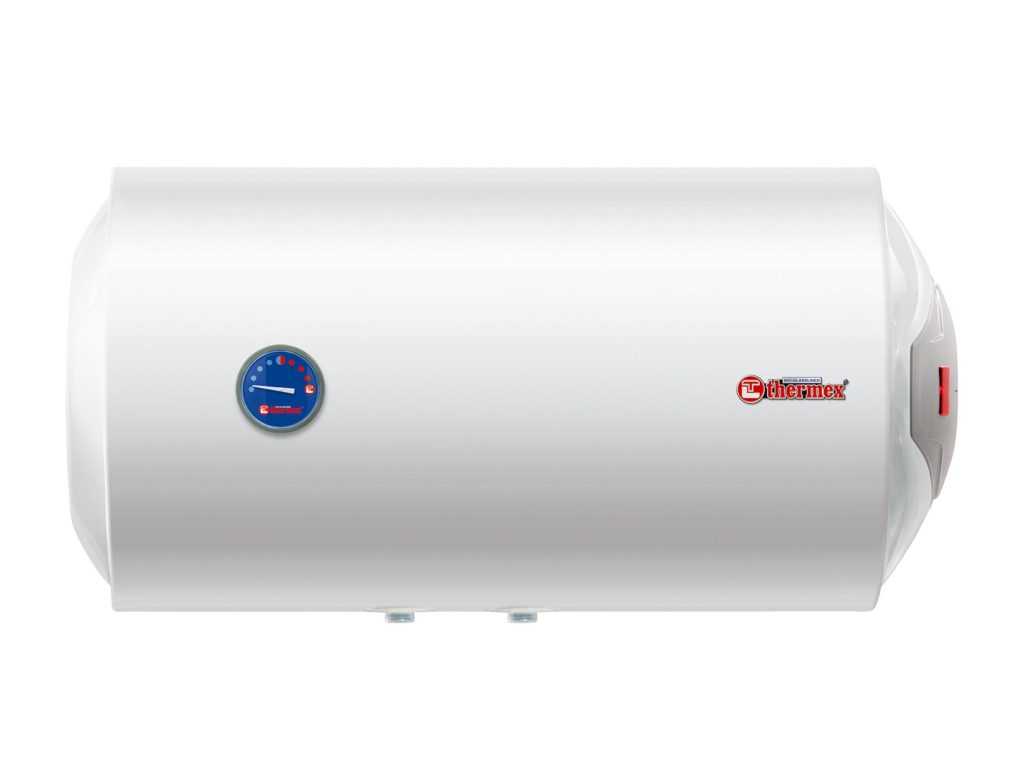

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

сталь с эмалированным покрытием;
нержавеющая сталь;
пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Виды водонагревателей для установки под мойкой

Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10–25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.

Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним

При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго

Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)

Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.

Накопительный водонагреватель

Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетью опрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.

При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.

Проточный водонагреватель

То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.

Так какой водонагреватель лучше — накопительный или проточный

Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3,5 кВт), и они могут дать больший объём горячей воды в минуту.

При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту.

А вот для дачного домика, при отсутствии магистрального водоснабжения, незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.

Для чего устанавливают небольшие водонагреватели

Причин для установки такого оборудования несколько, от них во многом зависит и выбор подходящей модели.

В случае полного отсутствия горячего водоснабжения. В таких помещениях может устанавливаться не только водонагреватель под раковину небольшого размера, но и накопительный бойлер большого объема для ванны.
Для пользования в летний сезон. Ежегодно во многих городах летом горячую воду планово отключают для диагностики и ремонта водных магистралей. Чтобы не испытывать трудностей с постоянным нагревом воды для бытовых нужд, многие устанавливают в своих квартирах подобный тип оборудования.
На случай внезапного аварийного отключения горячей воды, когда в доме могут проводиться строительные работы или замена труб. В таком случае рекомендуется использовать устройства небольшого объема. Десятилитровый водонагреватель может спокойно уместиться как под мойкой, так и на стене и не доставит никаких хлопот. Кроме того, стоит отметить, что чаще всего они выпускаются в классических цветах, что не испортит эстетичный вид пространства.

Виды водонагревателей для установки под мойкой

Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним

Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)

Накопительный водонагреватель

Проточный водонагреватель

Для чего устанавливают небольшие водонагреватели

Причин для установки такого оборудования несколько, от них во многом зависит и выбор подходящей модели.

В случае полного отсутствия горячего водоснабжения. В таких помещениях может устанавливаться не только водонагреватель под раковину небольшого размера, но и накопительный бойлер большого объема для ванны.
Для пользования в летний сезон. Ежегодно во многих городах летом горячую воду планово отключают для диагностики и ремонта водных магистралей. Чтобы не испытывать трудностей с постоянным нагревом воды для бытовых нужд, многие устанавливают в своих квартирах подобный тип оборудования.
На случай внезапного аварийного отключения горячей воды, когда в доме могут проводиться строительные работы или замена труб. В таком случае рекомендуется использовать устройства небольшого объема. Десятилитровый водонагреватель может спокойно уместиться как под мойкой, так и на стене и не доставит никаких хлопот. Кроме того, стоит отметить, что чаще всего они выпускаются в классических цветах, что не испортит эстетичный вид пространства.

Лучшие проточные модели

Практически все проточные модели монтируются сразу же следом за запорной арматурой. Они оснащены собственным краном или душевым шлангом с лейкой. На самом деле, установка такого устройства не является сложной процедурой, однако иногда возникают сложности с монтажом проходного крана.

Zanussi 3-logic TS (5.5 kW)

Данная модель бойлера считается одной из самых компактных. Однако, несмотря на это, она способна очень быстро выполнять нагрев воды. Благодаря небольшим размерам ее можно устанавливать даже на небольших кухнях. Устройство крепится на стену. Процедура является очень простой – установить прибор рядом с краном можно собственноручно.

Малогабаритная модель Занусси работает в трех режимах мощности. Она обладает датчиком безопасности, который необходим для защиты устройства от перегрева. Прибор обладает следующими характеристиками:

мощность – 5,5 кВт;
максимальный нагрев температуры – 50°С.

Фланец для соединения с основным трубопроводом расположен внизу корпуса устройства. В комплекте с бойлером идет кран-смеситель и душевая насадка. Вода может подаваться через оба устройства.

Timberk WHEL 3 OSC

Модель является настоящим спасителем во время летних отключений воды или в дачном доме, где нет горячего водоснабжения. Проточная система позволяет подавать воду строго необходимыми для стирки или мытья посуды порциями. Устройство устанавливается на стене и не занимает много места. Подводка воды от основного трубопровода осуществляется снизу. Модель обладает следующими характеристиками:

габариты – 15,5х27х10,5 см;
мощность – 3,5 кВт;
максимальная температура воды – 85°С;
комплектация – кран, душевая насадка, шланг для душа.

Устройство оснащено индикатором включения и предохранительным клапаном.

Что нужно учесть при выборе

Если вы планируете покупать нагреватель, чтобы пользоваться им исключительно во время профилактических работ центрального горячего водоснабжения, тратиться на дорогостоящую модель не имеет смысла. В летний период вы вполне обойдетесь проточным бойлером маленькой мощности с небольшим заявленным объемом подачи воды.

Мощность – основная характеристика. И дело тут не только в скорости нагрева

Важность этого вопроса заключается в том, что в большинстве многоквартирных домов нет возможности устанавливать высокомощные водонагреватели из-за слабой электропроводки. Самостоятельно можно подключать приборы до 5 кВт, дальше придется подключаться к щитку отдельным толстым проводом

Самыми маломощными являются накопительные бойлеры. Можно найти маленькие модели, начиная от 0,8 кВт.

Нагреватели на кран, проточные бойлеры потребляют приблизительно от 3,5 до 7 кВт. Электроприборы более высокой мощности нет необходимости устанавливать на кухню.

Поскольку электрический водонагреватель совмещает в себе 2 потенциально опасные вещи: воду и электричество, при выборе нужно учитывать все, что касается безопасной эксплуатации. Хороший бойлер оснащен устройством защитного отключения (УЗО). Должна быть установлена защита от перегрева воды и автоматическое отключение при «сухом» включении. И не забывайте о заземлении.

Установка водонагревателя под мойкой

Для обеспечения безаварийной работы бойлеров накопительного типа, при их установке, они оснащаются устройствами безопасности, это:

Регулятор давления – обеспечивает защиту агрегата от гидравлических ударов в водопроводной сети.
Обратный клапан – не дает воде вытечь в систему водоснабжения, при отсутствии в ней давления, тем самым нагревательный элемент всегда находится в водной среде.

Устройства безопасности могут идти в комплекте с водонагревателем, в противном случае необходимо их приобрести отдельно.

Работы по установке водонагревателя под мойкой осуществляются в следующей последовательности:

В предполагаемом месте установки выполняется монтаж отводов или тройников в сети холодного водоснабжения (точка врезки в водопровод) и канализации;
Выполняется прокладка трехпроводной электрической линии (фазный, нулевой и заземляющий проводники) и установка розетки с заземляющим контактом. Линия прокладывается от квартирного щитка, щитка освещения или главного распределительного щита (вводно-распределительного устройства).
Бойлер, в зависимости от конструкции, или крепится к стене (под мойкой) или устанавливается на пол, в случае такого вида исполнения.
На входной и выходной патрубки бойлера монтируется запорная арматура (вентили).
На входной трубе монтируется регулятор давления и обратный клапан.
Выполняется соединение входного и выходного каналов водонагревателя с трубопроводом холодной воды и трубами горячей соответственно.
При необходимости установки переходников с металлических проводников на пластиковые, такие устанавливаются.
Подключение может быть выполнено гибкими подводками, соответствующими предъявляемым требованиям для такого рода трубопроводов (горячая и холодная вода).
Места соединений герметизируются, для чего используется лента-фум, специальные нити или технический лен.
Для предотвращения попадания влаги из дренажной трубки на пол или предметы мебели (мойку), необходимо ее соединить с канализацией или установить специальную емкость для этих целей.
Когда соединение трубопроводов выполнено, следует открыть запорную арматуру и включить бойлер в электрическую сеть.
Проверить работоспособность установленного изделия.

Появление водонагревателей различного типа и типоразмеров, позволило создавать абсолютно независимые системы горячего водоснабжения для жилых домов и промышленных объектов в местах где отсутствует центральное горячее водоснабжение и отопления. Тем самым появилась возможность комфортного проживания даже в самых отдаленных уголках нашей страны.

Накопительные газовые бойлеры

По принципу работы и строению они напоминают электрические типы водонагревателей. Наружный металлический корпус, внутренний бак также имеет защитное покрытие, только в качестве источника энергии выступает газовая горелка. Такое оборудование предусматривает работу на сжиженном или магистральном газе, в том числе и на слабом потоке, не требует подключения к электрической сети.

Стоит отметить, что этот вид пользуется меньшей популярностью, чем его электрический конкурент. Это обусловлено большой ценой, большим габаритам и возможностью установки не во всех домах. Но, по утверждению специалистов, высокая цена такого оборудования окупится во время его эксплуатации, поскольку газ, как источник энергии, значительно экономнее электричества.

В зависимости от особенностей строения такое оборудование подразделяется на два вида:

с закрытой камерой сгорания;
с открытой камерой сгорания.

Так же как и электрические бойлеры, они могут быть:

настенными — объемом от 10 до 100 литров (например, модели Ariston серии SGA);
напольными — от 120 и более литров (как модели Ariston серии NHRE).

Газовая конструкция также предусматривает систему управления с выбором температурного режима, оснащена терморегулятором для поддержания необходимой температуры, показывает, сколько горячей воды осталось в резервуаре. Такое оборудование должно быть обязательно оснащено системой безопасности.

Установка водонагревателя под мойку

Монтаж разных типов нагревателей несколько отличается. Рассмотрим схемы подключения и порядок монтажа для различных водонагревательных конструкций.

Монтаж безнапорного водонагревателя

Проще всего устанавливать безнапорные бойлеры. Их нельзя подключать к обычному смесителю, подсоединять напрямую к магистральному трубопроводу, так как на сетевое давление устройство не рассчитано — может разорвать.

Смеситель для безнапорного накопительного нагревателя

Обычно при покупке такого нагревателя в комплекте имеются трубки и запорные вентили, которые устанавливают на входе и выходе из бака. Обратный предохранительный клапан в этом случае можно не монтировать (из-за отсутствия риска скачка давления) или заменить просто обратным клапаном. Напольный нагреватель просто устанавливается на пол, а настенный нужно закрепить на входящие в комплект кронштейны или другие крепления. Потом трубки подсоединяются по схеме.

Безнапорный проточный водонагреватель монтируется по тому же принципу. Подключаем нагреватель к электросети только после заполнения водонагревателя водой.

Монтаж напорного накопительного водонагревателя

Заблаговременно позаботьтесь о наличии рядом с нагревателем розетки с заземляющим контуром. Если нагреватель настенный, отметьте на стене точки навески, просверлите отверстия под крепёж, закрепите кронштейн и навесьте нагреватель. Напольный нагреватель к стене можно не крепить.

Начинаем подготовку водонагревателя. Для этого выполняем следующее:

На подачу холодной воды (синяя отметка на штуцере бака) монтируем обратный предохранительный клапан. Направление воды на клапане обозначено стрелкой.
На оба штуцера бака навинчиваем запорные вентили. На холодной воде запорный вентиль устанавливается сразу на клапан.

Внимание! Слишком перетягивать резьбу при монтаже не нужно, можно сорвать!

Далее работаем с водопроводом — монтируем тройники в точку водоразбора после запирающих кранов (которые стоят на входе труб в квартиру):

на холодной воде — для подачи на водонагреватель;
на горячей воде для переключения с основного горячего водоснабжения на резервное.

Соединяем шланги (трубки), идущие от бака с соответствующими трубами горячей и холодной воды. Проверьте, что соединены именно холодная с холодной, а горячая с горячей.

1 — подача горячей воды; 2 — предохранительный клапан; 3 — подводка; 4 — подача холодной воды

К дренажному патрубку предохранительного клапана подсоедините капельницу или сифон для слива в канализацию или тонкую трубку для слива в отдельную ёмкость.

Перед включением водонагревателя перекройте кран горячей воды на магистрали. Электричество подключайте только после заполнения бака водой.

Монтаж напорного проточного нагревателя

Установка проточного водонагревателя схожа с монтажом нагревателя накопительного. Отличие составляет отсутствие обратного предохранительного клапана в виду отсутствия бака. Для некоторых моделей рекомендуется на подаче холодной воды установить фильтр грубой или тонкой очистки и даже умягчитель воды. Устройство крепится к стене, врезается трубками с запорными вентилями в магистраль горячего и холодного водоснабжения после сетевых вентилей и подключается к электросети.

1 — подача горячей воды; 2 — запорный вентиль; 3 — фильтр грубой очистки; 4 — подводка; 5 — подача холодной воды; 6 — УЗО

Большинство проточных нагревателей, особенно большой мощности, не комплектуются электровилкой. Предполагается, что подключение оборудования должно идти через выделенную линию напрямую к отдельному автомату в электрощитке. Линия должна быть заземлена, с устройством защиты от короткого замыкания. Сечение кабеля подбирается в зависимости от мощности проточного бойлера.

рмнт.ру

Трубная арматура для монтажа водонагревателя

Давайте немного остановимся на трубной арматуре, которая потребуется при обвязке бойлера.

Группа безопасности

Для защиты водонагревателя от гидравлических перегрузок сети производители рекомендуют установить специальную арматуру — группу безопасности, которая имеет ограничитель давления. Если же давление в сети превышает 4,5 атм, перед группой безопасности нужно устанавливать редуктор давления или редукционный клапан.

Группа безопасности для водонагревателя

Для небольших емкостных водонагревателей этот элемент желателен, но не обязателен.

Обратный предохранительный клапан

Предохранительный обратный клапан предназначен для гарантии полного заполнения бака водой, иначе нагреватели могут обнажиться и перегореть. Слив воды из бака возможен, когда в магистрали начинает падать давление, а клапан удержит воду в ёмкости. Вторая функция этого клапана — слив воды из бака, например, для его ремонта. Третья функция — защита от разрыва бака. Иногда терморегуляторы выходят из строя, вода продолжает нагреваться, давление в баке повышаться. Если в этот период не происходит отбор воды, то бак может разгерметизироваться под действием кипящей воды и пара. К счастью, это случается редко, но лучше принять меры безопасности, тем более что цена этого клапана несопоставима с возможными последствиями аварии.

Для чего устанавливают небольшие водонагреватели

Небольшой водонагреватель

Водонагреватели, которые можно расположить под мойкой – это приборы не больших геометрических размеров. Их габариты ограничены размерами мойки, которая в свою очередь размещается на кухне.

Расположение подобных бытовых приборов на кухонном пространстве, определяет и их назначение – это подогрев воды, используемой для технических целей (мытье посуды, подключение посудомоечной и стиральной машины и т.д.).

Причин установки небольших водонагревателей несколько, это:

Необходимость создания автономной системы горячего водоснабжения, связанная с отсутствием централизованного.
Обеспечение горячей водой для технических целей в период ежегодных отключений централизованного горячего водоснабжения, связанных с плановым ремонтом этих сетей.
Обеспечение горячего водоснабжения на временной основе, в период проведения ремонтных работ в отдельно взятой квартире, загородном доме или даче.
