Биогазовая установка своими руками для дома: схема, чертежи, отзывы

Что это?

Биогаз, который является экологически чистым топливом, получают в биогазовых установках, агрегатах, представляющих из себя комплекс технических сооружений и аппаратов, объединенных в единый технологический цикл.

Комплектация биогазовой установки может быть различной, в зависимости от ее мощности, вида сырья и получаемого конечного продукта в виде тепловой или электрической энергии, обоих видов энергии или только биогаза, используемого в бытовых газовых плитах и в качестве топлива для автомобилей.

Стандартная установка, состоит из следующих узлов и агрегатов:

• Емкость накопитель, в которой накапливается используемое, для получения биогаза, сырье;
• Миксеры и мельницы различной конструкции, делящие крупные фракции сырья на более мелкие;
• Газгольдер, герметично закрываемая емкость, служащая накопителем получаемого газа;
• Реактор, емкость или резервуар, в котором происходит процесс образования биотоплива;
• Системы подачи сырья в реактор установки;
• Система передачи получаемого топлива от реактора и газгольдера, далее на этапы обработки и преобразования в другие виды энергии;
• Системы автоматики, защиты и контроля за процессами производства газа и продуктов его переработки.

На выше приведенной схеме, условно показан технологический цикл производства биогаза с использованием жидкого и твердого сырья, с дальнейшей его переработкой и получением тепловой и электрической энергий.

Использование в качестве удобрения

Кроме выработки газа биореактор полезен тем, что отходы используются в качестве ценного удобрения, которое сохраняет почти весь азот и фосфаты. При внесении в почву навоза 30 – 40% азота безвозвратно теряется.

Чтобы уменьшить потери азотных веществ, в грунт вносят свежие экскременты, но тогда выделяющийся метан повреждает корневую систему растений. После переработки навоза метан идет на собственные нужды, а все питательные вещества сохраняются.

Калий и фосфор после ферментации переходят в хелатную форму, которая усваивается растениями на 90%. Если смотреть в общем, то 1 тонна ферментированного навоза способна заменить 70 – 80 тонн обычных животных экскрементов.

Анаэробная переработка сохраняет весь имеющийся в навозе азот, переводя его в аммонийную форму, что на 20% увеличивает урожаи любых культур.

Такое вещество не опасно для корневой системы и может вноситься за 2 недели до высадки культур в открытый грунт, чтобы органика успела переработаться на этот раз почвенными аэробными микроорганизмами.

Перед использованием биоудобрение разводят водой в соотношении 1:60. Для этого подходит как сухая , так и жидкая фракция, которая после сбраживания также поступает в резервуар для отработанного сырья.

На гектар нужно от 700 до 1 000 кг/л неразбавленного удобрения. Учитывая, что с одного кубического метра площади реактора в день получается до 40 кг удобрений, то за месяц можно обеспечить не только свой участок, но и соседский, продавая органику.

Какие питательные вещества можно получить  после отработки навоза

Основная ценность ферментированного навоза как удобрения – в наличии гуминовых кислот, которые как оболочка сохраняют ионы калия и фосфора. Окисляясь на воздухе при длительном хранении, микроэлементы утрачивают свои полезные качества, но при анаэробной переработке, наоборот, приобретают.

Гуматы положительно влияют на физико-химический состав грунта. В результате внесения органики, даже самые тяжелые почвы становятся более проницаемыми для влаги. Вдобавок, органические вещества являются пищей почвенных бактерий. Они дальше перерабатывают остатки, которые «недоели» анаэробы и выделяют гуминовые кислоты. В результате этого процесса растения получают питательные вещества, которые полностью усваивают.

Кроме основных – азота, калия и фосфора – в составе биоудобрения есть микроэлементы. Но их количество зависит от исходного сырья – растительного или животного происхождения.

Способы хранения шлама

Лучше всего хранить ферментированный навоз в сухом виде. Так его удобнее фасовать и транспортировать. Сухое вещество меньше теряет полезных свойств и его можно хранить в закрытом виде. Хотя в течение года такое удобрение вообще не портится, но дальше его нужно закрыть в мешок или емкость.

Жидкие формы необходимо сохранять в закрытых емкостях с плотно закручивающейся крышкой, чтобы не выветривался азот.

Основная проблема производителей биоудобрений – сбыт в зимнее время, когда растения находятся в состоянии покоя. На мировом рынке стоимость удобрений такого качества колеблется в пределах 130$ за тонну. Если наладить линию по расфасовке концентратов, то окупить свой реактор можно в течение двух лет.

Вам также будет интересно почитать:

Технология проведения и способы переработки навоза

Как хранить навоз на участке для удобрения огорода: лучшие способы

Внесение жидкого навоза в почву – преимущества и недостатки метода

Любит ли клубника навоз: способы подкормки ягодных кустов органикой

Расчет рентабельности установки

В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.

Устройство биореактора из утепленной пластиковой емкости

Удобный транспорт для перевозки субстрата

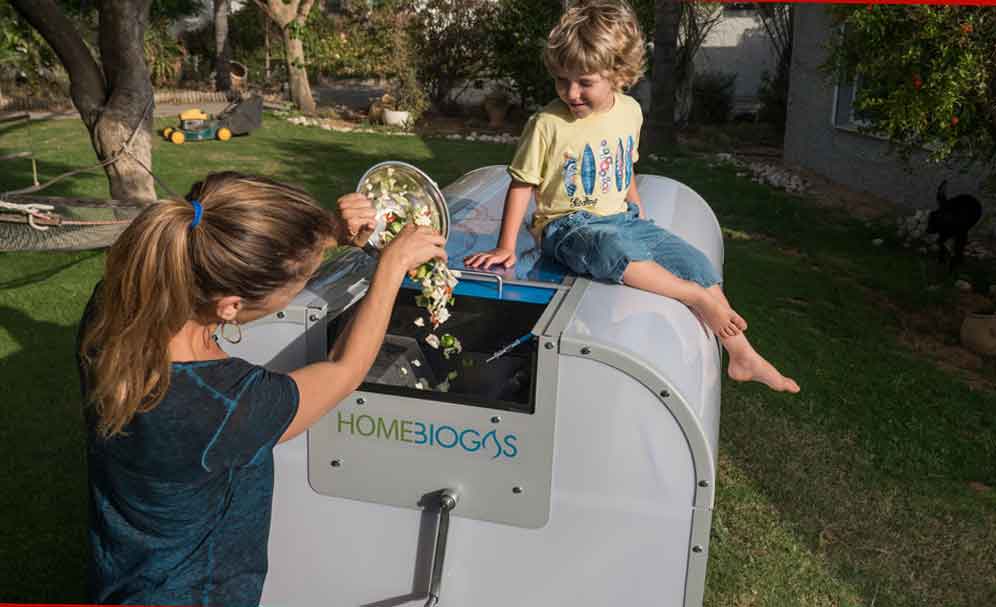

Компактная установка промышленного производства

Биогазовая установка на молочной ферме

1 м.куб. биогаза обеспечивает такое же количество тепловой энергии, как:

• дрова – 3.5 кг;
• уголь – 1-2 кг;
• электричество – 9-10 кВт/ч.

Если знать примерный вес сельскохозяйственных отходов, которые будут доступны в течение ближайших лет, и количество необходимой энергии, можно просчитать рентабельность биогазовой установки.

Один из главных недостатков добычи биогаза – запах. Возможность использования небольших компостных куч – это большой плюс, но придется терпеть неудобства и тщательно контролировать процесс, чтобы не спровоцировать распространение болезнетворных микроорганизмов

Для закладки в биореактор готовят субстрат, в который входят несколько компонентов в таких пропорциях:

• навоз (лучше всего коровий или свиной) – 1.5 т;
• органические отходы (это могут быть перегнившие листья или другие компоненты растительного происхождения) – 3.5 т;
• подогретая до 35 градусов вода (количество теплой воды рассчитывают так, чтобы ее масса составляла 65-75% от общего количества органики).

Расчет субстрата сделан для одной закладки на полгода, если исходить из умеренного потребления газа. Примерно через 10-15 дней процесс ферментации даст первые результаты: газ появится в небольших количествах и начнет заполнять хранилище. Через 30 дней можно ожидать полноценной выработки топлива.

Оборудование для производства биогаза пока еще не особенно распространено в нашей стране. Во многом это связано с плохой информированностью людей о преимуществах и особенностях работы биогазовых систем. В Китае и Индии многие небольшие фермерские хозяйства оборудованы кустарными установками для получения дополнительного чистого топлива

Если установка работает правильно, объем биогаза постепенно будет увеличиваться, пока субстрат не перегниет. Производительность конструкции напрямую зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.

Преимущества и недостатки системы

Биогазовые установки имеют немало преимуществ, но и недостатков хватает, поэтому перед началом проектирования и строительства следует все взвесить:

• Утилизация отходов. Благодаря биогазовой установке можно получить максимум пользы от мусора, от которого все равно пришлось бы избавляться. Эта утилизация менее опасна для окружающей среды, чем закапывание отходов.
• Возобновляемость сырья. Биомасса – это не уголь и не природный газ, добыча которых истощает запасы ресурсов. При ведении сельского хозяйства сырье появляется постоянно.
• Относительная небольшое количество СО2. При получении газа окружающая среда не загрязняется, а вот при его использовании в атмосферу выделяется небольшое количество двуокиси углерода. Оно не опасно и не способно критично изменить экологию, т.к. его поглощают растения в процессе роста.
• Умеренное выделение серы. При сгорании биогаза в атмосферу попадает небольшое количество серы. Это негативное явление, однако его масштабы познаются в сравнении: при сжигании природного газа загрязнение окружающей среды окислами серы гораздо больше.
• Стабильная работа. Производство биогаза более стабильно, чем работа солнечных батарей или ветряков. Если энергией солнца и ветра нельзя управлять, то биогазовые установки зависят от деятельности человека.
• Можно использовать несколько установок. Газ – это всегда риски. Чтобы снизить потенциальный ущерб в случае аварии, можно рассредоточить по участку несколько биогазовых установок. Если правильно спроектировать и собрать систему из нескольких ферментаторов, она будет работать стабильнее, чем один крупный биореактор.
• Выгоды для сельского хозяйства. Для получения биомассы высаживают некоторые виды растений. Можно выбрать такие, которые улучшают состояние грунта. Например, сорго снижает эрозию почвы, улучшает ее качество.

У биогаза есть и недостатки. Хотя это относительно чистое топливо, оно все же загрязняет атмосферу. Также могут возникать проблемы с поставками растительной биомассы.

Безответственные владельцы установок нередко заготавливают ее так, что истощают землю и нарушают экологический баланс.

Ориентировочный расчет стоимости

Прежде чем приступать к проектированию установки, необходимо тщательно просчитать все предстоящие расходы. В некоторых случаях — суровый климат, небольшое количество доступного сырья — выгоднее отказаться от постройки.

Затраты на добычу биогаза

Домашняя мини-станция обойдется примерно в 50 тыс. руб.

Затраты на добычу биогаза складываются из стоимости аппаратуры, расходов на монтаж и обслуживание установок. Если используют покупное сырьё, учитывают его стоимость расходы по доставке.

Саму установку покупают в заводском изготовлении или делают самостоятельно. Фабричные изделия устанавливают, настраивают и обслуживают специализированные организации. Для некоторых моделей придётся приобретать расходные материалы — активаторы брожения или бактерии.

Во время эксплуатации расходы состоят из затрат электроэнергии на перемешивание субстрата и обогрев реактора.

Стоимость готовой и самодельной биогазовой установки

Фермерская установка будет стоить несколько сотен тыс. руб.

Промышленность выпускает биогазовые установки для фермерских хозяйств. Объём биореактора варьируется от 0,5 до 30 м³. Готовая система с резервуаром на 1м³, например, БУГ-М, содержащая все необходимые компоненты, стоит около 180 тысяч рублей. Установки для фермерских хозяйств с количеством стада КРС 12 голов или 1000 голов птицы обойдётся в 2 млн. рублей.

Немногие хозяйства могут позволить покупку такой техники, поэтому предпочитают изготовить установку самостоятельно.

Домашние генераторы могут обойтись в сумму от 50 тысяч рублей, что позволяет значительно сэкономить на покупке.

Плюсы и минусы биологического способа

Проектирование биогазовых установок — этап ответственный, поэтому перед принятием окончательного решения лучше взвесить все «за» и «против» этого метода.

К достоинствам такого производства относится:

1. Рациональная утилизация органических отходов. Благодаря установке можно пустить в дело то, что в другом случае осталось бы просто мусором, загрязняющим окружающую среду.
2. Неистощимость сырьевых запасов. Природный газ и уголь рано или поздно закончится, однако у тех, кто имеет собственное хозяйство, необходимые отходы будут появляться постоянно.
3. Небольшое количество углекислого газа. Он выделяется в атмосферу при использовании биогаза, однако диоксид углерода не может негативно повлиять на экологическую обстановку.
4. Бесперебойная и эффективная работа биогазовых установок. В отличие от солнечных коллекторов или ветряков, производство биогаза никак не зависит от внешних условий.
5. Снижение риска благодаря использованию нескольких установок. Крупные биореакторы всегда большая угроза, но ее можно устранить, если сделать систему из нескольких ферментеров.
6. Получение высококачественного удобрения.
7. Небольшая экономия энергоресурсов.

Еще один плюс — возможная выгода для состояния почвы. Некоторые растения высаживают на участке специально для получения биомассы. В этом случае можно выбрать те из них, что способны улучшить качество грунта. Пример — сорго, снижающее его эрозию.

Каждый вид альтернативных источников имеет свои недостатки. Биогазовые установки не исключение. Минусом является:

• повышенная опасность оборудования;
• энергозатраты, требующиеся для переработки сырья;
• незначительный выход биогаза из-за небольшого объема домашних систем.

Сложнее всего сделать биогазовую установку, предназначенную для самого эффективного, термофильного режима. Расходы в этом случае обещают быть серьезными. Такое проектирование биогазовых установок лучше возложить на профессионала.

Домашняя биогазовая станция

Если обладатели установки хотят, чтобы она каждые сутки приносила по 0,7-0,9 м3 биогаза (вполне хватит на приготовления пищи для двух человек), то поступать нужно следующим образом.

1. Загрузить камеру брожения объемом 1 м3 мелконарезанными и разведенными в воде органическими отходами (напомню – фруктовые и овощные очистки) в весовых соотношениях 1 : 10 – 1 : 5.
2. Герметично закрыть ее и обеспечить подачу постоянной температуры от +25 до +30оС.

Для поддержания в камере постоянной температуры, через нее необходимо пропустить змеевик с горячей водой, прогреваемой посредством газа, вырабатываемого этой же установкой. На линии газопровода нужно установить два крана: один у газовой плиты, другой – на выходе из реактора.

На заметку: а вот наш смекалистый сельский народ уже давно задумывается, а некоторые и воплотили в жизнь, получение газа для отопления дома из собственных каловых масс – то бишь совмещают септик с биогазовой установкой. Если хорошо порыться в интернете, можно схемы даже найти.

Газосборник либо газгольдер – второй по значимости, после бродильни, элемент биогазовой установки. Он представляет из себя два стальных сосуда (один из которых перевернут вверх дном), беспрепятственно входящих друг в друга. Во внешний сосуд заливается вода, образуя гидравлический затвор для биогаза, поступающего в полость перевернутого сосуда. Кольцевой зазор между стенками сосудов примерно 50 мм. Объединить оба резервуара можно при помощи трубок диаметром ½ дюйма. Такой же газопровод забирает газ из перевернутого сосуда и доставляет метан к обычной газовой плите. Снаружи газгольдер рекомендуется обложить утепленным шатром.

А что делать зимой?

Зимой эта биогазовая станция может работать только в самых южных районах страны. Потому как в условиях севера в это время обогрев для поддержания брожения потребует немного больше газа, чем она сможет выработать.

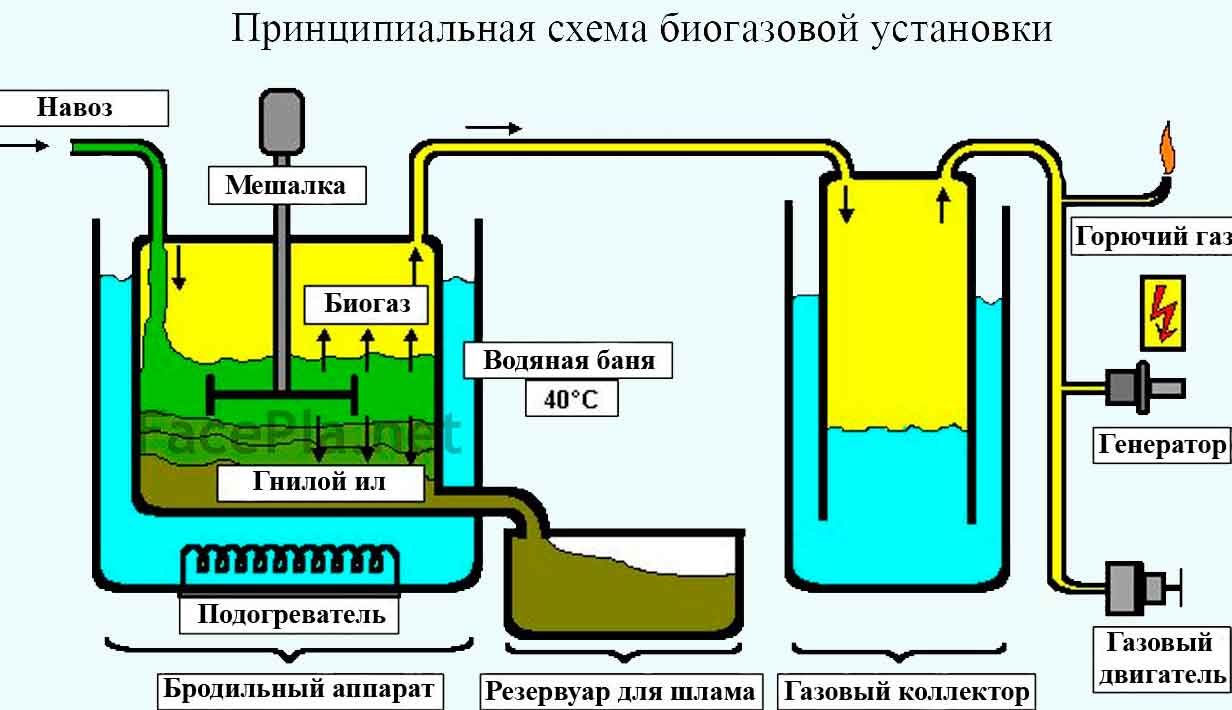

Принципиальная схема биогазовой установки работающей на навозе

Но зимнее время можно использовать с пользой – для сбора и загрузки камеры сухой биомассой. Тогда при наступлении теплого сезона вам не придется терять время на запуск установки – вы заполните реактор водой либо навозной жижей, и через три-четыре дня вы начнете получать биогаз в домашних условиях. Представляете сколько мы с вами этой биогазовой станцией «убили зайцев».

Ну, вот вроде бы и все, что хотел вам рассказать о добываемом биогазе в домашних условиях. Не говорите только никому. Иначе останетесь без отходов (шучу). На этом пока все, до новых статей.

Поделитесь

29 Поделились

Технология изготовления подземного реактора

Для производства биогаза можно установить самую простую установку, углубив ее в грунт. Технология изготовления такого резервуара выглядит следующим образом:

1. Выкапывают котлован нужного размера. Его стенки заливают керамзитобетоном, который дополнительно армируют.
2. С противоположных стенок бункера оставляют отверстия. В них устанавливают трубы с некоторым наклоном, чтобы производить закачку сырья и извлечение отработанного материала.
3. Выходной трубопровод диаметром 70 мм устанавливается практически около самого дна. Другой его конец устанавливается в резервуар, в который будет происходить выкачка отработанного шлама. Рекомендуется делать его прямоугольным.
4. Трубопровод для подачи сырья размещают на высоте 0,5 м относительно дна. Его рекомендуемый диаметр – 30-35 мм. Верх трубы заводят в отдельный резервуар для приема подготовленного сырья.
5. Верхняя часть биореактора должна иметь купольную или конусную форму. Ее можно изготовить из обычного кровельного железа или других металлических листов. Разрешается сделать крышку резервуара при помощи кирпичной кадки. Для усиления ее конструкции поверхность дополнительно оштукатуривают с установкой арматурной сетки.
6. Сверху крышки резервуара делаю люк, который должен герметически закрываться. Через нее также выводят газоотводный трубопровод. Дополнительно устанавливают клапан для сброса давления.
7. Для перемешивания субстрата в резервуаре устанавливают несколько пластиковых труб. Они должны быть погружены в биомассу. В трубах делают множество отверстий, что позволяет перемешивать сырье при помощи движущихся пузырьков газа.

Схемы самодельных биогазовых установок

Простейшая схема биогазовой установки — это герметичная емкость — биореактор, в который сливается подготовленная жижа. Соответственно есть люк загрузки навоза и люк выгрузки переработанного сырья.

Простейшая схема биогазовой установки без «наворотов»

Емкость заполняется субстратом не полностью: 10-15% объема должно оставаться свободным для сбора газа. В крышку бака встраивается труба для отведения газа. Так как в полученном газе содержится довольно большое количество водяных паров, гореть в таком виде он не будет. Потому необходимо его для осушения пропустить через гидрозатвор. В этом нехитром устройстве большая часть водяного пара сконденсируется, и газ уже будет хорошо гореть. Потом газ желательно очистить от негорючего сероводорода и только потом его можно подавать в газгольдер — емкость для сбора газа. А оттуда уже можно разводить к потребителям: подавать на котел или газовую печь. Как сделать фильтры для биогазовой установки своими руками смотрите в видео.

Большие промышленные установки размещают на поверхности. И это, в принципе, понятно — слишком велики объемы земельных работ. Но в небольших хозяйствах чашу бункера закапывают в землю. Это во-первых, позволяет снизить затраты на поддержание требуемой температуры, а во-вторых, на частном подворье и так достаточно всяких устройств.

Емкость можно взять готовую, или в вырытом котловане сделать из кирпича, бетона и т.д. Но придется в этом случае позаботиться о герметичности и непроходимости воздуха: процесс анаэробный — без доступа воздуха, потому необходимо создать непроницаемую для кислорода прослойку. Сооружение получается многослойным и изготовление такого бункера длительный и затратный процесс. Потому дешевле и проще закопать готовую емкость. Раньше это обязательно были металлические бочки, часто из нержавейки. Сегодня с появлением на рынке емкостей из ПВХ можно использовать их. Они химически нейтральны, имеют низкую теплопроводность, длительный срок эксплуатации, и стоят в разы дешевле нержавеек.

Биореактор не обязательно закапывать. Это очень неплохой вариант, и обслуживать его удобно. Но зимой придется еще дополнительные меры по утеплению принимать. А газ отводится в специальные мешки-газгольдеры

Но описанная выше биогазовая установка будет иметь малую производительность. Для активизации процесса переработки необходимо активное перемешивание массы, находящейся в бункере. В противном случае на поверхности или в толще субстрата образуется корка, которая замедляет процесс разложения, газа на выходе получается меньше. Перемешивание проводится любым доступным способом. Например, таким, как продемонстрировано в видео. Привод при этом можно сделать любой.

Есть еще один способ перемешивания слоев, но немеханический — барбитация: вырабатываемый газ под давлением подают в нижнюю часть емкости с навозом. Поднимаясь вверх, пузырьки газа будут разбивать корку. Так как подается все тот же биогаз, то никаких изменений условий переработки не будет. Также этот газ нельзя считать расходом — он снова попадет в газгольдер.

Как обеспечить активность биомассы

Для правильного брожения биомассы лучше всего подогревать смесь. В южных регионах температура воздуха способствует началу брожения. Если вы живете на севере или в средней полосе, можете подключить дополнительные нагревательные элементы.

Для запуска процесса нужна температура 38 градусов. Есть несколько способов ее обеспечения:

• Змеевик под реактором, подключенный к системе отопления;
• Нагревательные элементы внутри емкости;
• Прямой нагрев емкости электрическими отопительными приборами.

В биологической массе уже находятся бактерии, которые нужны для получения биогаза. Они просыпаются и начинают активность при повышении температуры воздуха.

Лучше всего подогревать их автоматическими нагревательными системами. Они включаются при поступлении в реактор холодной массы и автоматически выключаются, когда температура достигает нужного значения. Такие системы устанавливаются в водонагревательных котлах, их можно купить в магазинах газового оборудования.

Если вы обеспечите нагрев до 30-40 градусов, то на переработку уйдет 12-30 дней. Это зависит от состава и объема массы. При нагреве до 50 градусов активность бактерий увеличивается, и переработка занимает 3-7 дней. Минус таких установок в больших затратах на поддержание высокой температуры. Они сравнимы с количеством получаемого топлива, поэтому система становится неэффективной.

Другой способ активации анаэробных бактерий – перемешивание биомассы. Вы можете самостоятельно установить валы в котле и вывести ручку наружу, чтобы помешивать массу при необходимости. Но гораздо удобнее сконструировать автоматическую систему, которая перемешает массу без вашего участия.

Механизм образования газа из органического сырья

Биогаз – это летучее вещество без цвета и какого-либо запаха, в котором содержится до 70% метана. По своим качественным показателям он приближается к традиционному виду топлива – природному газу. Отличается хорошей теплотворной способностью, 1м3 биогаза выделяет столько тепла, сколько получается при сгорании полутора килограмм угля.

Образованию биогаза мы обязаны анаэробным бактериям, которые активно трудятся над разложением органического сырья, в качестве которого используются навоз сельскохозяйственных животных, птичий помет, отходы любых растений.

В самостоятельном производстве биогаза может использоваться птичий помет и продукты жизнедеятельности мелкого и крупного домашнего скота. Сырье может применяться в чистом виде и в форме смеси с включением травы, листвы, старой бумаги (+)

Для активизации процесса необходимо создать благоприятные условия для жизнедеятельности бактерий. Они должны быть схожи с теми, в которых микроорганизмы развиваются в естественном резервуаре – в желудке животных, где тепло и отсутствует кислород.

Собственно, это и есть два основных условия, способствующих чудесному превращению гниющей навозной массы в экологически чистое топливо и ценные удобрения.

Для получения биогаза нужен герметичный реактор без доступа воздуха, где будет происходить процесс брожения навоза и разложения его на составляющие:

• Метан (до 70%).
• Углекислый газ (примерно 30%).
• Другие газообразные вещества (1-2%).

Образовавшиеся газы поднимаются кверху емкости, откуда их затем выкачивают, а вниз оседает остаточный продукт – высококачественное органическое удобрение, сохранившее в результате обработки все ценные вещества, имеющиеся в навозе – азот и фосфор, и потерявшее значительную часть патогенных микроорганизмов.

Реактор для получения биогаза должен иметь полностью герметичную конструкцию, в которой отсутствует кислород, в противном случае процесс разложения навоза будет проходить крайне медленно

Второе важное условие для эффективного разложения навоза и образования биогаза – соблюдение температурного режима. Бактерии, принимающие участие в процессе, активизируются при температуре от +30 градусов

Причем в навозе содержится два вида бактерий:

• Мезофильные. Их жизнедеятельность происходит при температуре +30 – +40 градусов;
• Термофильные. Для их размножения необходимо соблюсти температурный режим +50 (+60) градусов.

Время переработки сырья в установках первого типа зависит от состава смеси и составляет от 12 до 30 суток. При этом 1 литр полезной площади реактора дает 2 л биотоплива.  При использовании установок второго типа время выработки конечного продукта сокращается до трех дней, а количество биогаза возрастает до 4,5 л.

Эффективность термофильных установок видна невооруженным глазом, однако и цена их обслуживания очень высока, поэтому прежде чем выбрать тот или иной способ получения биогаза, необходимо очень тщательно все просчитать (кликните для увеличения) (+)

Несмотря на то, что эффективность термофильных установок в десятки раз выше, применяются они гораздо реже, поскольку поддержание высоких температур в реакторе связано с большими расходами. Обслуживание и содержание установок мезофильного типа дешевле, поэтому большинство фермерских хозяйств для получения биогаза используют именно их.

Биогаз по критериям энергетического потенциала немногим уступает привычному газовому топливу. Однако в его составе есть сернокислые испарения, наличие которых следует учесть при выборе материалов для сооружения установки
