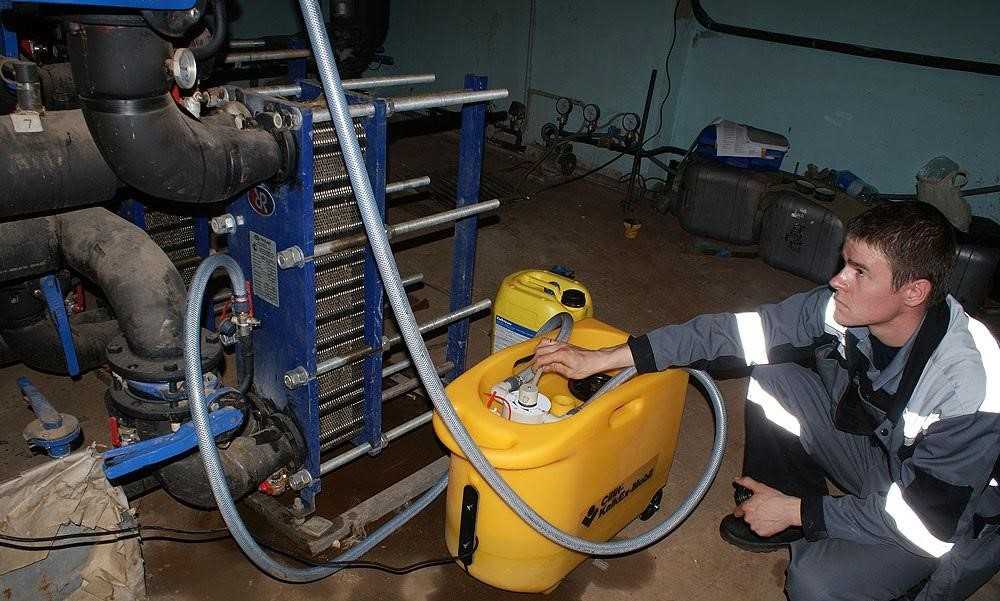

Промывка пластинчатых теплообменников, способы реализации и важность процесса

Чистка и промывка напольных котлов

Удаление накипи и сажи выполняется без демонтажа теплообменника. Используется промывочный насос (бустер). В его емкость заливается водный раствор лимонной кислоты. На 2 литра теплой воды требуется 200 граммов порошковой лимонной кислоты.

Перед тем, как чистить напольный газовый котел, перекройте краны подачи газа и воды, слейте воду с контура отопления и ГВС. Далее необходимо добраться до теплообменника. Снимите дверцу, отсоедините провода, подключенные к пьезоэлементу, снимите термопару и форсунку, демонтируйте систему розжига и горелку.

Открутите гайки, фиксирующие верхнюю крышку и снимите ее. Вы получили доступ к теплообменнику и можете очистить его от сажи щеткой и ершом.

К патрубкам теплообменника присоедините выводы бустера, который под давлением закачает в трубу раствор лимонной кислоты. Циркулируя по контуру в течение 4-6 часов, она растворит накипь. Время промывки зависит от уровня загрязнения.

Чтобы держать процесс под контролем, используйте pH-метр. Этот прибор покажет изменение концентрации кислоты в растворе, которое происходит вследствие протекающей химической реакции растворения карбонатных отложений.

Если кислота нейтрализовалась и на приборе высвечивается значение pH 1, возможно, придется повторить процесс сначала. Стабильный уровень pH от 2 до 4 говорит об удалении накипи.

В завершении трубы промывают раствором пищевой соды для нейтрализации остаточных следов реагента. Далее остается установить детали на свои места, проверить агрегат на герметичность путем обмыливания и визуального осмотра разъемных соединений, либо с помощью опрессовки. При отсутствии утечек газа и воды котел эксплуатируется в обычном режиме.

Как почистить теплообменник

Очистка теплообменника проводится по окончании отопительного сезона. Для проведения работ достаточно иметь в наличии стандартный набор инструментов. Перед началом работ необходимо отключить котельный агрегат от газовой сети (магистральной или локальной) и электричества.

Рассмотрим, как чистить напольный газовый котел :

  • первым делом демонтируется горелочное устройство;
  • от газового клапана требуется отсоединить все провода;
  • из камеры сгорания извлекается термопара, которую соединяет с газовым клапаном капиллярная трубка;
  • отсоединяется патрубок подачи топлива;
  • откручиваются болты или гайки (4 шт), фиксирующие плиту с горелкой, узел в сборе извлекается наружу.

Чтобы добраться до теплообменника котла, снимают верхнюю крышку агрегата, отсоединяют датчик тяги и дымоход, снимают утеплитель, демонтируют крепеж кожуха и сам кожух. Получив доступ к теплообменнику, необходимо снять с него турбулизаторы.

Для чистки турбулизаторов подходит мягкая металлическая щетка, а сам теплообменник освобождается от наслоений сажи миниатюрным скребком, выполненным из тонкого металла. Также используется кисть на длинной ручке. В первую очередь очищаются и обметаются дымогарные трубы, затем следует убрать сажу, осыпавшуюся на днище.

Очистка настенного котла осуществляется зубной щёткой

Чистка настенного теплогенератора. После отключения подачи газа требуется демонтировать переднюю панель котла. Затем откручивается передняя крышка, которая закрывает камеру сгорания. Рекомендуется прикрыть форсунки листом плотной бумаги, чтобы горелка не засорилась падающей сажей. Чистка теплообменника двухконтурного котла своими руками выполняется при помощи старой зубной щетки либо щеточки с металлической щетиной. После того как прочистка завершена, необходимо обмести теплообменник кисточкой и аккуратно вынуть бумагу с собранной сажей. Как выполняется процедура, смотрите на видео ниже.

Промывка одноконтурного и двухконтурного газового котла

Промывка теплообменника газового котла необходима для удаления внутренних отложений, которые способны нарушить нормальную циркуляцию теплоносителя в отопительной системе и вызвать проблемы с подачей горячей воды в локальную систему ГВС. Также в отложениях могут присутствовать вещества, разрушающие металл.

Насколько часто требуется выполнять данное мероприятие, зависит от вида теплоносителя. Если в системе циркулирует очищенная вода, достаточно делать профилактику раз в четыре года, удаляя отложения. Систему с антифризом следует промывать каждые два года и регулярно менять теплоноситель – под воздействием высоких температур он со временем меняет свойства и может стать опасным для металлических элементов системы.

Зачем нужна регулярная чистка газового котла

Большую часть года в отопительной системе постоянно циркулирует вода. Со временем на деталях оборудования оседает налет из солей, извести, примесей, попадающих в теплоноситель. Чем жестче вода, тем больше минеральных отложений появляется на элементах системы. Они остаются в теплообменнике для газового котла, что негативно сказывается на его работе.

Отопительное оборудование в доме

Принцип работы отопительной техники основан на том, что теплоноситель нагревается, проходя по изогнутым каналам змеевика. Чтобы поднять температуру жидкости, используются специальные пластины. Благодаря этим дополнительным элементам сам змеевик и вода, попадающая в него, прогреваются более равномерно. В собранном виде система внешне похожа на автомобильный радиатор.

Эффективность работы оборудования во многом зависит от теплопроводности материалов, из которых оно собрано. Обычно используют медь или сплавы с этим металлом. Любые наросты, отложения на внутренних поверхностях трубок змеевика приводят к снижению теплопроводности и ухудшению работы системы.

Отложения в теплообменнике для котла

Профилактические меры – это выгодно

Если оборудование своевременно не чистить, могут возникнуть проблемы:

  1. Теплообменник газового котла постоянно перегревается и быстрее выходит из строя. Его можно заменить, однако такой ремонт обходится очень дорого. К этой сумме следует также добавить неудобства и расходы на отопление дома в период, когда чинят оборудование. Обычно включают электрические обогреватели, и это существенно увеличивает стоимость ремонта.
  2. Известковый налет сильно затрудняет прохождение теплоносителя по системе. Чем больше накипи, тем выше нагрузка на циркуляционный насос. Оборудованию приходится постоянно работать в авральном режиме, что ведет к естественному износу запчастей и негативно сказывается на сроке его эксплуатации.
  3. Забитый теплообменник котла работает менее эффективно. На его нагрев требуется больше энергии. Соответственно, увеличивается расход газа (в среднем на 10-15%). Это значит, что владелец будет переплачивать за отопление, а дом будет хуже прогреваться. Несложные подсчеты показывают, что за сезон выйдет сумма, близкая к той, которую платят по счетам за целый месяц.

Аппарат для промывки теплообменников своими руками

Жидкости для промывки теплообменников

В заключение рассмотрим вопрос, чем промыть теплообменник газового котла

Несмотря на изобилие рекомендаций в различных источниках, в выборе чистящего средства необходимо проявлять некоторую осторожность

Многие специалисты рекомендуют для промывки использовать соляную кислоту. Она действительно хорошо удаляет накипь, но является довольно агрессивным соединением, способным нарушить защитное покрытие внутренней поверхности теплообменника.

Кроме того, есть данные о том, что промывка соляной кислотой может стать причиной хрупкости металла.

Менее опасной для материала теплообменника является лимонная кислота. Она прекрасно справляется со всеми видами отложений, так же как и специальные реагенты: DETEX, Cillit, Санакс и другие.

Своевременный и правильный уход за элементами системы отопления позволит увеличить срок ее службы и снизить затраты на поддержание работоспособности. Чистка теплообменника, как одна из наиболее важных операций, выполняемых при техническом обслуживании котлов, внесет в этот процесс самый существенный вклад.

Возможно, вам будет интересно узнать

Как промыть батареи отопления

Наталья, в зависимости от конструкции котла, надо проделать следующие операции: 1. При помощи длинной отвертки снять переднюю крышку агрегата, защитный кожух и отражатели камеры сгорания. 2. Отсоединить мешающие провода датчиков протока, температуры и т. д. а также напорные трубопроводы (чтобы не забыть, как они подключаются, можно сфотографировать внутреннее наполнение агрегата). 3. Снять вентилятор и отражатель отработанных газов. 4. Сам пластинчатый теплообменник похож на радиатор автомобильной печки и крепится на защелках. 5. При снятии прибора избегайте резких движений и механического воздействия – повредить теплообменник очень легко. 6. При отсоединении от радиатора медных трубок обязательно вторым ключом придерживайте гайки, расположенные у основания прибора, иначе можно повредить выходные патрубки устройства. После чистки теплообменника, его устанавливают в обратном порядке.

11 Декабрь 2015

Очистка нужна в следующих случаях: 1. Расчетные показатели прибора существенно отличаются от заявленных в паспорте — еплообменник потребляет больше теплоэнергии, но при этом работает с меньшей эффективностью. 2. Подошел срок плановой замены резиновых уплотнений теплообменника. 3. На пластинах теплообменника образовался настолько плотный нарост грязи, накипи, окалины, что его возможно убрать лишь механически.

11 Декабрь 2015

Исходя из собственного опыта могу сказать: перед выбором способа промывки теплообменника необходимо учесть все его технические характеристики, проанализировать степень загрязненности, интенсивность работы, чтобы остановиться на варианте, который позволит максимально бережно привести теплообменник в порядок, не нанеся ущерб химическими реагентами ни пластинам, ни уплотнителям.

Больше информации по теме: http://all-for-teplo.ru

Сводка по бустерам

Это очень редкая и дорогая аппаратура. Если намереваетесь её купить, то вас ожидают расходы в диапазоне 40 000 – 90 000 руб. И для бытовых задач это довольно нерентабельное решение.

Сам бустер – это ёмкость с встроенным насосом, обеспечивающим смену вектор потока. Из-за чего в разы увеличивается КПД промывки. Аппараты стойки к любым реагентам.

Наиболее популярные модели представлены ниже:

Бустер Страна Производительность

(литры в час)

Объём бака (л) Рабочее давление (бар) Ценник (руб.)
PIPAL PUMP ELIMINATE 20 V4V Италия 2600 18 1 38 000
BWT Cillit SEK 28 Германия 2400 20 1,5 57 000
ТМ Aquamax Италия 5000 30 1,2 53 500

Как почистить теплообменник напольного газового котла

Для разборки отопительного агрегата в домашних условиях не нужны какие-либо специальные инструменты, достаточно обычного набора с отвертками, ключами и пассатижами. Профилактическая прочистка теплообменника от сажи и накипи производится в межсезонье, когда отопление дома отключено. Предварительно перекрыв подачу газа, начинаем разборку котла со снятия горелочного устройства в такой последовательности:

  1. Отсоединить от газового клапана все провода.
  2. Извлечь из камеры сгорания термопару, соединенную с газовым клапаном капиллярной трубкой.
  3. Отсоединить патрубок подачи газа.
  4. Открутить 4 гайки (или болта), удерживающие плиту с горелкой. Вытащить узел в сборе наружу, как показано на фото:

Горелка вынимается вместе с клапаном безопасности и монтажной пластиной

Чистка горелки газового котла производится без дальнейшей разборки с помощью старой зубной щетки. От сажи следует вычистить также запальник, пьезоэлектрическое устройство розжига и датчик контроля пламени (при наличии). Теперь нужно добраться до теплообменника, для чего необходимо снять верхнюю крышку котла, отсоединить датчик тяги и дымоходную трубу.

В открывшемся проеме вы увидите утеплитель, прикрывающий дымоходный кожух. Утепление аккуратно убираете, а после откручиваете винты крепления кожуха и снимаете его. Под ним расположен теплообменник, из которого нужно извлечь стальные турбулизаторы, как это сделано на фото:

При извлечении турбулизаторов из теплообменника сажа просыпается вниз, поэтому первым делом вынимается горелка

Почистить турбулизаторы несложно, это делается обычной щеткой с металлическим ворсом. А вот чистку теплообменника напольного котла лучше делать с помощью нехитрых инструментов, изготовленных своими руками по размерам дымогарных труб. Если они имеют прямоугольное сечение, то надо согнуть из тонкого металла удобную плоскую лопаточку и маленький скребок в виде совочка, затем прибить к деревянной ручке.

Для круглых жаровых труб эти же инструменты изготавливаются слегка изогнутыми. Вначале стенки труб следует очистить совочком, после чего сажу, оставшуюся по углам, удалить лопаткой.

По окончании работы все поверхности теплообменника можно обмести кистью, прикрученной к длинной рукоятке. Последний шаг – уборка сажи с днища, куда она насыпалась при очищении дымогарных труб. Вот как выглядит чистый теплообменник отопительного агрегата:

Рассмотреть подробнее, как чистить в домашних условиях газовый котел, можно на видео:

Способы очистки теплообменника

Существует несколько способов очистить теплообменник:

  1. механический способ;
  2. химический способ;
  3. гидропромывка под высоким давлением.

Механический способ

Для первого способа потребуется разобрать оборудование и извлечь теплообменник. Это требует определенных навыков и знаний касательно отопительного оборудования. Также механическое воздействие может повредить защитные слои теплообменника из-за чего оборудование может вовсе выйти из строя.

Химический способ

Химический способ подразумевает использование активных химических веществ, которые закачиваются в теплообменник при помощи бустера или народными способами (народный способ будет ниже на видео). При этом надо знать какие именно вещества следует использовать:

  • Кислотные реагенты размягчают твердые отложения, отслаивают ржавчину и растворяет налет и накипь;
  • Щелочные реагенты разлагают биологические отложения.

При химическом способе происходит циркуляция активного раствора по теплообменнику, благодаря чему отложения которые были растворены реагентом вымываются. Целостность защитных поверхностей теплообменника при таком способе не нарушается.

Несмотря на кажущуюся простоту процесса стоит понимать, что задействованные вещества крайне агрессивны и при работе с ними следует строго соблюдать требования безопасности и использовать защитные средства.

Гидропромывка

При данном способе в теплообменник под большим давлением подается смесь воздуха с водой частыми импульсами. При таком воздействии, отложения на стенках теплообменника расслаиваются и отделяются.

Для того, чтобы осуществить данный способ применяется установка для промывки теплообменников. В состав данного оборудования входит накопительный бак, присоединительные шланги и компрессор, который создает необходимое давление. Перед началом процесса обязательно надо определить нужное давление и рассчитать количество используемой воды, чтобы избежать неприятных последствий.

Как промыть теплообменник газового котла

Промывка теплообменника газового котла своими руками осуществляется механическим или химическим способом, причем второй вариант более эффективен.

Механический способ. В этом случае снять теплообменник, чтобы прочистить его вручную. Демонтаж этой детали – хлопотное занятие, сложность которого зависит от конструкции конкретной модели котла. В любом случае результат механической промывки ниже, чем у химической.

Химический способ. Позволяет промыть свой котел без демонтажа теплообменника, но требует использования специального оборудования – бустера.

Его можно смонтировать своими руками :

  • в резервуар объемом 15-20 литров заливается промывочный раствор;
  • в резервуар опускаются шланги, подсоединенные к патрубкам теплообменника;
  • котел включается на нагрев (необходимо поддерживать стабильную температуру около 50 градусов);
  • к собранной системе следует подключить циркуляционный насос (желательно реверсивный), который заставит промывочный раствор проходить через теплообменник.
  • если дополнительно установить сетчатый фильтр на подающий шланг, через теплообменник не будут циклически прогоняться механические загрязнения.

Обратите внимание! Время от времени переключайте систему на движение в обратную сторону при помощи реверсивного насоса, либо просто поменяв шланги местами. Нагрев котла при этом отключают. Перед подключением оборудования для промывки требуется сбросить давление в отопительной системе до нуля, используя кран Маевского, слить теплоноситель из теплообменника, прочистить встроенный грязевой фильтр котла (если таковой имеется)

Перед подключением оборудования для промывки требуется сбросить давление в отопительной системе до нуля, используя кран Маевского, слить теплоноситель из теплообменника, прочистить встроенный грязевой фильтр котла (если таковой имеется).

Промывка теплообменника двухконтурного

Если двухконтурный агрегат снабжен биметаллическим теплогенератором, который одновременно греет теплоноситель и готовит воду для ГВС, то очистка ведется по описанному выше способу, с использованием бустера.

У моделей с вторичным теплообменником, эту деталь из нержавеющей стали следует демонтировать и промыть отдельно. Для демонтажа следует снять переднюю панель, открутить и сдвинуть блок управления. Вторичный теплообменник для газового котла закреплен болтами в нижней части. Его снимают и кипятят на плите в воде с лимонной кислотой или спецсредством.

Чем промыть теплообменник газового котла?

Лимонная кислота – популярное народное средство, раствор готовят из расчета 20 г кислоты на 1 л воды, но допускается и более высокая концентрация. Также можно использовать специальные средства, безопасные для металла и уплотнителей отопительной системы.

В любом случае на заключительном этапе очистки через теплообменник следует погонять бустером чистую воду, чтобы убрать следы от агрессивных к металлу очищающих средств, и только потом приводить агрегат в рабочее состояние.

Как выполнить работы по очистке и промывке, не снимая теплообменника, с помощью циркуляционного насоса, смотрите на следующем видео.

О вреде накипи в теплообменнике

Нагрев водопроводной воды для системы горячего водоснабжения (ГВС) в двухконтурном газовом котле или в газовой колонке производится в проточном теплообменнике.

Известно, что при нагревании выше 54 оС происходит кристализация растворенных в воде солей химических элементов, в основном кальция и магния. Твердые кристаллы соли оседают на поверхностях нагрева теплообменника и образуют на них прочную корку.

Кроме солей жесткости, в состав отложений накипи попадают другие твердые частицы, которые содержатся в воде. Например, частицы ржавчины, окислы других металлов, песок, ил и пр.

Количество соли в воде определяет степень её жесткости. Различают воду жесткую, которая содержит много соли, и мягкую, с небольшим количеством соли.

Если источником водопроводной воды является река или другой природный водоем, то жесткость такой воды, как правило, небольшая. Вам повезло, вода в вашем доме мягкая.

Водопроводная вода из скважины обычно содержит больше солей жесткости. И чем глубже скважина, тем больше соли в воде.

Твердая корка из солей жесткости, ржавчины, песка, ила на поверхности нагрева теплообменника препятствует передаче тепла через его металлические стенки. Кроме того, отложения уменьшают просвет каналов теплообменника. В результате температура нагрева и напор горячей воды постепенно снижается, а стенки теплообменника перегреваются, что снижает срок его службы.

Внутреннее устройство двухконтурного газового котла на примере Protherm Gepard 23 MTV и Panther 25,30 KTV(Пантера). Вторичный теплообменник ГВС расположен в нижнем отсеке.

Двухконтурные газовые котлы чаще всего имеют два теплообменника. Один — первичный, в котором газом нагревается вода для отопления. Другой — вторичный теплообменник ГВС, в котором отопительная вода из первичного теплообменника нагревает воду из водопровода для ГВС.

Встречаются также двухконтурные котлы, в которых и вода для отопления и вода для ГВС нагреваются газом в одном комбинированном битермическом теплообменнике. Битермический теплообменник быстрее накапливает накипь, а чистить его от накипи труднее.

Газовая колонка имеет один теплообменник ГВС, в котором водопроводная вода сразу нагревается газом.

Регулярная очистка от накипи необходима только для теплообменника ГВС, в котором происходит постоянное накопление отложений солей жесткости.

В каналах теплообменников с отопительной водой накопление накипи происходит только при замене или добавлении в систему свежей воды. Происходит это достаточно редко и в малых объемах.

Если на входе в котел отопительной воды стоит фильтр, то в котел не попадает другая грязь из системы отопления и необходимости в чистке каналов теплоносителя котла может не быть за весь срок его службы. Очистка от накипи первичного теплообменника с той же периодичностью, что и теплообменника ГВС, не требуется. Однако «сервисмены» без должных оснований часто настаивают на чистке от накипи и первичного теплообменника, заодно, на всякий случай. Естественно, берут за это плату.

Вторичный пластинчатый теплообменник ГВС двухконтурного газового котла. Два отверстия служат для циркуляции через теплообменник отопительной воды. Через другие два — входит холодная и выходит нагретая вода ГВС. Требуется регулярная очистка от накипи внутри.

Теплообменник битермический двухконтурного газового котла. Справа патрубки для отопительной воды. Слева — патрубки для воды регулярная очистка от накипи внутри и от сажи снаружи.

Почему нужна регулярная очистка теплообменников

Теплообменники передают тепло от нагреваемых теплоносителем пластин к вторичной жидкости. Пластины сделаны из материалов, устойчивых к коррозии.

При использовании неподходящей воды поверхность пластин повреждается и покрывается характерным налетом. Чем дольше будет использоваться некачественная жидкость, тем хуже это для теплообменника. Если долго не промывать оборудование, КПД нагрева будет хуже, производительность теплообменника значительно снизится. Это влечет денежные траты на ремонт. Своевременная промывка системы поможет агрегату работать без сбоев.

Причины выхода теплообменников из строя

Устройство выходит из строя по следующим причинам:

  • Образование накипи на пластинах.

  • Трещины на металле.

  • Выход из строя прокладок.

На некорректную работу устройства влияет плохая вода для нагрева, из-за нее на поверхности деталей образуются отложения, которые не дают системе работать нормально.

Использование насоса

Промывка пластинчатых теплообменников повышает продуктивность работы оборудования. Она позволяет очистить детали от налета и накипи, предотвратить развитие аварийных ситуаций. Если не проводить очистку устройства, это приведет к скоплению грязи на его пластинах. Чем сложнее ситуация, тем дороже будет ремонт. Если промывка не осуществлялась давно, теплообменник может выйти из строя.

Как почистить теплообменник?

Очистка теплообменника проводится по окончании отопительного сезона. Для проведения работ достаточно иметь в наличии стандартный набор инструментов. Перед началом работ необходимо отключить котельный агрегат от газовой сети (магистральной или локальной) и электричества.

Рассмотрим, как чистить напольный газовый котел:

  • первым делом демонтируется горелочное устройство;
  • от газового клапана требуется отсоединить все провода;
  • из камеры сгорания извлекается термопара, которую соединяет с газовым клапаном капиллярная трубка;
  • отсоединяется патрубок подачи топлива;
  • откручиваются болты или гайки (4 шт), фиксирующие плиту с горелкой, узел в сборе извлекается наружу.

Горелку газового котла удобно чистить старой зубной щеткой. Сажу также необходимо удалить с датчика контроля пламени, запальника, пьезоэлектрического устройства для автоматического розжига.

Чтобы добраться до теплообменника котла, снимают верхнюю крышку агрегата, отсоединяют датчик тяги и дымоход, снимают утеплитель, демонтируют крепеж кожуха и сам кожух. Получив доступ к теплообменнику, необходимо снять с него турбулизаторы.

Для чистки турбулизаторов подходит мягкая металлическая щетка, а сам теплообменник освобождается от наслоений сажи миниатюрным скребком, выполненным из тонкого металла. Также используется кисть на длинной ручке. В первую очередь очищаются и обметаются дымогарные трубы, затем следует убрать сажу, осыпавшуюся на днище.

Очистка настенного котла осуществляется зубной щёткой

Чистка настенного теплогенератора. После отключения подачи газа требуется демонтировать переднюю панель котла. Затем откручивается передняя крышка, которая закрывает камеру сгорания. Рекомендуется прикрыть форсунки листом плотной бумаги, чтобы горелка не засорилась падающей сажей. Чистка теплообменника двухконтурного котла своими руками выполняется при помощи старой зубной щетки либо щеточки с металлической щетиной. После того как прочистка завершена, необходимо обмести теплообменник кисточкой и аккуратно вынуть бумагу с собранной сажей. Как выполняется процедура, смотрите на видео ниже.

Промывка одноконтурного и двухконтурного газового котла

Промывка теплообменника газового котла необходима для удаления внутренних отложений, которые способны нарушить нормальную циркуляцию теплоносителя в отопительной системе и вызвать проблемы с подачей горячей воды в локальную систему ГВС. Также в отложениях могут присутствовать вещества, разрушающие металл.

Насколько часто требуется выполнять данное мероприятие, зависит от вида теплоносителя. Если в системе циркулирует очищенная вода, достаточно делать профилактику раз в четыре года, удаляя отложения. Систему с антифризом следует промывать каждые два года и регулярно менять теплоноситель – под воздействием высоких температур он со временем меняет свойства и может стать опасным для металлических элементов системы.
