Водяной блок газовой колонки

Назначение и строение водяного узла

Мембрана — важная деталь в регуляции подачи газа. Чтобы разобраться с ее назначением и принципом работы, следует детально изучить устройство водяного блока колонки, элементом конструкции которого она является. Эти знания помогут при замене мембраны, ведь чтобы до нее добраться, предстоит демонтировать весь узел и разобрать его.

Рекомендуем также познакомиться с общим устройством газовой колонки, чтобы проще было отыскать в ее конструкции водяной блок. Но обо все по порядку.

Устройство водяного редуктора

Одним из узлов практически любого газового теплообменника является водяной редуктор (водяной узел – ВУ, водяной регулятор). Он предназначен для регуляции равномерной подачи воды и газа. Практично разработанная форма регулятора (в просторечии – «лягушки») способствует компактному размещению блока в корпусе колонки. Технически простое устройство работает автоматически.

Функции редуктора следующие:

запуск и прекращение работы газовой колонки при открывании/ закрывании крана;
регуляция подачи воды и газа;
защита колонки от перегрева при недостаточном напоре воды.

Конструкция редуктора хорошо продумана и визуально не сложна. Корпус, выполнен из латуни, полиамида (содержащего стекловолокно), силумина или из пластика.

Детали водного узла: крышка (1) и основание (2), соединяемые винтами; тарелка (4); шток, открывающий/закрывающий газовый клапан (5); мембрана (6); штуцер Вентури (7); гайка сальника (8); отводы для воды (9); регулировочный винт (10); крепёжные винты (3); сетчатый фильтр (11); шарик-замедлитель (12)

Принцип работы и значение регулятора

Разделённая надвое мембраной пустотелая полость редуктора заполнена водой. В полость из водопровода поступает вода. Из нижней части, проходя через штуцер Вентури, она поступает в верхний отсек через перепускное отверстие. Однако вода, поступающая из водопровода в нижнюю часть, всегда давит на мембрану с силой напора воды в трубопроводе, а в верхней части сила давления изменяется, в зависимости от того, идёт ли поток воды через теплообменник.

Дело в том, что в трубопроводах, имеющих суженные участки, давление текущей жидкости в узком месте понижается. При открытии крана и прохождении воды через штуцер Вентури, давление перед местным сужением (соплом) штуцера повышается.

За счёт возрастания скорости потока в узком месте, давление понижается как в штуцере, так и в верхней полости лягушки. Это подобно сплющиванию конца поливочного шланга. При разнице в диаметрах сопла штуцера (0.3 см) и основной камеры (2 см) перепад давления достигает 1 атмосферы. Этого достаточно, чтобы мембрана выгнулась вверх и надавила на пластиковую тарелочку, жёстко закреплённую на оси штока. Шток с силой давит на клапан газа, отчего клапан открывается и газ поступает к газовой горелке.

При подъёме мембраны вода из верхнего отсека начинает выходить через перепропускной канал, где расположен шарик-замедлитель из стали. Шарик, перемещаясь вправо, частично перекрывает канал, поэтому включение и подача на горелку газа происходит плавно. Плавность регулируется с помощью регулировочного винта.

Сопло Вентури находится в выводном патрубке (с правой стороны лягушки). Это – местное сужение, обеспечивающее перепад давления при открытии крана. Засорившийся штуцер необходимо очистить

Когда кран горячей воды (ГВ) закрывают, поток воды прекращается и давление в сопле Вентури сравнивается с давлением в полости под мембраной. За счёт действия пружин шток вместе с тарелкой смещаются вниз, а мембрана возвращается в среднее положение.

Газовый клапан автоматически закрывается. Выключение газового клапана осуществляется быстро, так как обратным током воды в водопропускном канале шарик смещается к верхней полости (влево) и перестаёт препятствовать перетоку жидкости. Рекомендуем посмотреть информацию о том, что делать, если не срабатывает газовый клапан.

Если расход горячей воды менее 2-3 л/мин, нужного перепада давления не возникает, и пружины не дают штоку открыть клапан газа вообще или достаточно для полноценного нагрева воды. Также не возникает необходимой разницы давления при нарушении целостности мембраны.

Водяной регулятор, основанный на принципе действия сопла Вентури, является устройством безопасности, так как позволяет включить водонагреватель только в том случае, когда через теплообменник течёт достаточной силы водяной поток. Таким образом, редуктор автоматически защищает газовую колонку от перегрева.

Переточное отверстие соединяет сопло Вентури и верхнюю полость лягушки. Это отверстие при установке диафрагмы необходимо оставить открытым, чтобы редуктор правильно работал

Как правильно разобрать водонагреватель

Перед тем как приступить к разборке водонагревателя необходимо:

перекрыть водоснабжение, после чего слить остатки воды из теплообменника, открыв горячий кран;
перекрыть подачу газа;
отсоединить патрубок от дымохода;
отключить устройство от электроснабжения.

Теперь можно аккуратно отсоединить колонку от коммуникаций. Для осуществления разборки устройство можно полностью снять со стены, а можно убрать только корпус и проблемный узел.

Если разборка газовой колонки нужна только для промывки контура, то процедуру осуществляют в три этапа:

Снятие рукояток, находящихся на передней панели устройства. Они легко снимаются, если просто потянуть их на себя или поддеть отверткой.
Снятие корпуса – панель закреплена при помощи винтов. Их положение отличается в зависимости от модели. Винты могут находиться сверху, снизу или сзади. Их находят и выкручивают. После этого панель снимают. В некоторых случаях корпус дополнительно закреплен с помощью крючков. Тогда придется немного потянуть панель так, чтобы она вышла из петель.
Демонтаж теплообменника – обычно он крепится к трубам, газовой горелке и вытяжке при помощи винтов. Их следует выкрутить и аккуратно вынуть элемент, не задевая провода и контакты.

Для проведения всех манипуляций понадобится лишь отвертка. Вынимая винтики, необходимо собрать их в одну небольшую банку или коробку, чтобы не потерять. После демонтажа можно приступать к промывке теплообменника.

…

Водяной узел газовой колонки

Внутреннее строение газовой колонки очень сложное и продемонстрировано большим количеством деталей. Одной из них считается водяной блок, который также называют водяным редуктором, водяным узлом, водяным регулятором или «лягушкой». Он размещается в середине колонки перед теплообменным аппаратом и в ответе за регуляцию работы колонки в зависимости от водоподачи в аппарат.

Все зависит от самого материала изготовления водяной блок бывает:

Латунным, другими словами выполненным из сплава меди с цинком. Латунь практически всегда используется в создании приборов сантехники.
Пластиковым. Такой узел очень удобен и выделяется долгой службой.
Полиамидным. Добавочную долговечность такому блоку обеспечивает присутствующее в его составе стеклохолст.

Зоны ответственности

Первое и основное, на что стоит обратить внимание читателя: входной вентиль в квартире попадает в зону ответственности ГорГаза или аналогичной организации, работающей в районе вашего проживания. И ремонтом, и заменой вентилей, и их периодической ревизией, и подключением газового оборудования (плит, котлов, конвекторов, варочных поверхностей) должны заниматься слесаря этой организации

у вас есть достаточно большой опыт слесарных работ; в частности, вам доводилось менять под давлением вентиля и кранбуксы;
вы знаете, где обесточивается ваша квартира, и имеете доступ к щитку и автоматам в нем;
газовая труба перед вашим вентилем не имеет видимых признаков коррозии;
в вашем распоряжении есть слесарные инструменты (как минимум два газовых ключа №1 и/или №2), герметизирующий материал для резьб и солидол или графитовая смазка —

дальнейший текст поможет вам выполнить замену или ремонт крана газовой плиты самостоятельно.

Засоры и их устранение

Если не загорается газовая колонка с первого раза или после пуска напор воды значительно меньше чем обычно, и к тому же вода идет очень горячая это говорит о том, что необходимо провести обслуживание

Прежде всего обращают внимание на состояние фильтров прибора – газового фильтра и сетчатого фильтра водяного оборудования

Газовый фильтр обслуживается мастером газового оборудования, он устанавливается перед устройством, поэтому его разборка и обслуживание не требует вскрытия колонки. Водяной фильтр представляет собой классический сетчатый фильтр-отстойник. Для его обслуживания достаточно снять кожух и открутить крышку, и вынуть сетчатый элемент.

Если мусора и грязи немного, фильтр достаточно просто промыть струей воды, если мусор удалить не удается сетчатый элемент нужно просто заменить новым.

В случае если при включении горячей воды колонка начинает работать, а спустя короткое время потухла причиной этого может быть загрязнение теплообменника. Во время длительной эксплуатации, особенно от индивидуальной системы водоснабжения без достаточной очистки и подготовки воды внутри теплообменника начинает откладываться накипь.

Сужение диаметра теплообменника уменьшает объем пропускаемой воды, при этом температура ее резко увеличивается что служит сигналом для системы безопасности прибора об опасности перегрева. Решить проблему загрязнения теплообменника может квалифицированная чистка. Раньше в домашних условиях использовали кислоту, заливая ее в трубки теплообменника, для этого разбирали весь прибор буквально до винтика. Сегодня процедура намного проще – теплообменник подключают к установке очистки и за час – полтора под напором насоса устройства вся накипь удаляется.

Как удалить накипь без снятия радиатора

Для выполнения данной процедуры достаточно снять переднюю панель водонагревателя и отключить трубки теплообменника от водяного узла. Не игнорируйте второе действие и не промывайте змеевик вместе с «лягушкой»! Вы не знаете, как подействует моющее средство на мембрану и другие детали водяного клапана, поэтому лучше не рисковать, чтобы впоследствии не чинить агрегат.

Есть 3 способа внутренней промывки теплообменного устройства:

Подсоединить к патрубкам теплообменника шланги и проливать очиститель вручную через воронку.
Снять газовую колонку со стены, перевернуть вверх ногами и поставить на пол. Периодически заливать в змеевик раствор лимонной кислоты и вымывать накипь водой через шланги.
Из циркуляционного насоса для отопления смастерить бустер – устройство для перекачивания жидкости сквозь теплообменник. Схема проста: насос, соединительные шланги и открытая емкость с моющим средством.

Горелку и камеру газовой колонки придется вычистить кисточкой с длинным мягким ворсом. Для удаления пыли воспользуйтесь домашним пылесосом.

Датчики безопасности

Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.

При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.

Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.

Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки

Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.

Подробнее о назначении и месте расположения датчиков — в таблице ниже.

Название датчика	Место расположения и назначение датчика
Датчик тяги дымохода	Расположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе
Газовый клапан	Находится в патрубке для подачи газа. Отключает колонку при падении давления газа
Датчик ионизации	Находится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе.
Датчик пламени	Находится в камере устройства. Перекрывает газ, если пламя не появляется после поджига
Клапан сброса	Находится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе
Датчик потока	Отключит колонку, если прекратит литься вода из крана или если отключится водоснабжение
Датчик температуры	Расположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше)
Датчик пониженного давления	Не даст колонке включиться при пониженном давлении воды в трубах.

Перечень основных причин, по которым не работает колонка «Нева» (разные модели) и их устранение

Газовая колонка иногда не работает по самым банальным причинам, а иногда они довольно серьезные.

Почему не зажигается колонка Нева: не поступает газ. Если газ не перекрыли соответствующие службы, то достаточно включить колонку или открыть воду. и поднести спичку к окну колонки. Спичка загорается – значит газ поступает, и причина того, что колонка не работает кроется в другом. Газ перекрывают, когда ведутся ремонтные работы или в связи с неоплатой счетов. Но, обычно об этом предупреждают заранее. Если газ не идет, звоните в соответствующие инстанции, вызывайте специалистов.
Почему не включается газовая колонка «Нева»: не работает зажигающее устройство.

Не исключено, что вышел из строя зажигающий элемент колонки – запальник. В большинстве случаев достаточно отсоединить от зажигающего устройства электрод. Тогда искра переместится в центр горелки. Возможно также, что повреждены соединения на трубке, через которую проходит газ.

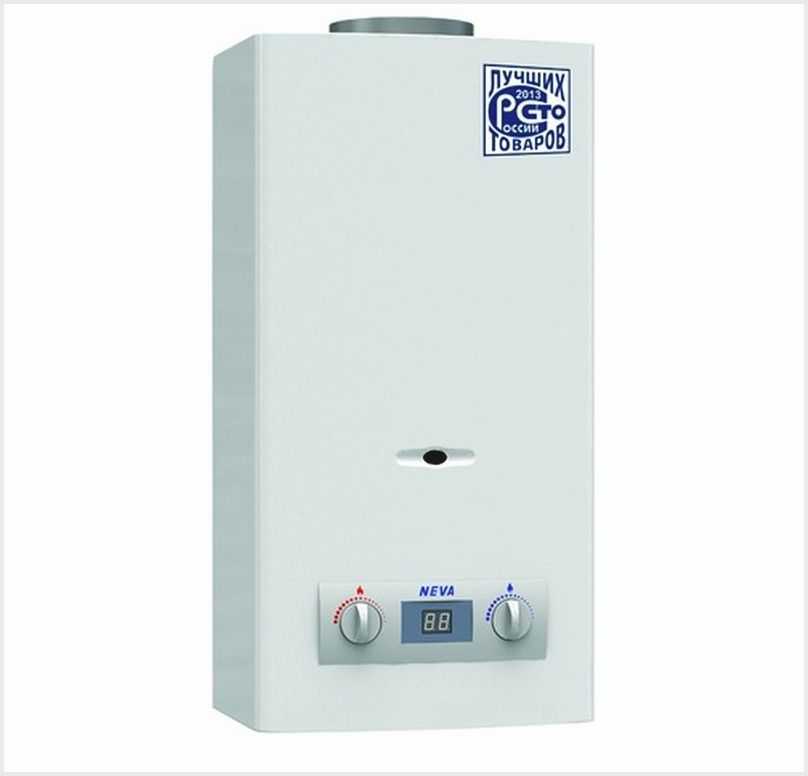

Газовая колонка не зажигается: в чем причины в газонагревателе Neva, когда отсутствует тяга?

Проверяли ли вы дымоход? Не исключено, что в нем образовался засор. Его придется почистить от сажи изнутри, а также посмотреть не попали ли в него в улицы листья или другой мусор. Для чистки снаружи пригласите коммунальщиков, в обязанности которых входит выполнение подобной работы.

Но недостаточная тяга возникает также если:

Рядом с вентиляционным отверстием колонки есть еще одно.
Вентиляционная труба работает на 2 прибора.
Труба встроена так, что находится слишком близко от стенки дымохода.

После выяснения причины и устранения неполадки, колонка станет работать нормально.

Плохо зажигается газовая колонка «Нева»: замыкание в цепи автоматической колонки. В автоматических колонках возникает нарушение в электрической цепи между выключателем и блоком питания. Например, колонка “Нева: 4510” не зажигается по этой причине довольно часто. В этом случае искра не возникает, а причина скрыта в клеммах, которые их соединяют с проводами микровыключателя. Предстоит также проверить нет ли в этом месте окисления.
Колонка «Neva» не зажигается: нет напора. В первую очередь может быть неправильно повернута ручка напора воды на самой колонке, которая расположена справа. Обычно она устанавливается на необходимый уровень во время монтажа самой колонки.

Также следует проверить фильтры:

на смесителе;
на водяном узле;
на трубе с холодной водой.

Но случается, что напор воды снижают подающие ее инстанции, тогда придется подождать, пока он не увеличится. Напор воды снижается также из-за засора самого радиатора, в котором накапливается накипь. Как это сделать, мы рассказывали выше. Но лучше не рисковать, а обратиться в соответствующие службы, которые быстро очистят радиатор.

Плохо зажигается газовая колонка «Нева»: перегрев более 90 градусов.

Такой перегрев случается, когда все окна и двери закрыты и в помещение почти не поступает воздух. Колонка «Нева» 4511 или другие модели не зажигаются. Причина поломки – выход из строя предохранителя. Его следует проверить, и заменить при необходимости. Для проверки детали, требуется отсоединить и замкнуть между собой выводы. Когда при проверке он работает в обычном режиме, просто смените термодатчик.

Читайте еще: Как почистить газовую колонку своими руками от накипи и сажи

Газовая колонка «Neva» не зажигается: сломалась кнопка в колонке с пьезорозжигом.

Для начала попробуйте удерживать кнопку на 10-15 секунд больше. Возможно дело в том, что вы ее сразу отпускаете и процесс не успевает запуститься. Друга причина – образовался зазор и кнопка не прижимается как следует.

Не зажигается газ колонка «Нева»: вышла из строя мембрана на входе в водяной бак. Со временем мембрана просто ослабевает и деформируется и нуждается в замене. Но вполне вероятно, что будет достаточно очистить ее от загрязнений или сменить прокладку.
Почему не зажигается газовая колонка «Нева»: проблемы с засором теплообменника, фильтра и горелки. Эти детали время от времени забиваются сажей, поэтому их очистка просто необходимо. После того как сажа будет удалена, прибор снова начнет работать.
Не работают батарейки. Газовая колонка не зажигается также, если сели батарейки. Придется зачистить контакты или заменить элементы.

Определенные модели показывают также коды ошибок, которые следует знать. Большой плюс в том, что на дисплее сразу указано, в чем причина, и можно ее не искать, а сразу заниматься ремонтом, или вызывать мастера.

Устройство газовой колонки Нева Транзит и прочих моделей

Бойлер Нева Транзит ВПГ 10е атмосферного типа не прекращает работу от батареек. Отличается принудительным думоудалением, запуском при слабеньком давлении холодной воды, энергосберегающим принудительным зажиганием. Устройство газовой колонки Нева Транзит (ВПГ 18) оборудуется защитным устройством, которое контролирует пламя горелки, предохраняет перегрев, оберегает от замерзания, перегрева, ветрового подпора, утечки тока (в моделях с принудительным дымоудалением).

Устройство газовой колонки Нева 4511 схожее: также розжиг происходит с использованием электроискры (питание от батареек), на передней панели расположены регуляторы газоподачи и воды. Устройство газовой колонки Нева 4511 подразумевает возможность работы от натурального и сжиженного газа (как и колонка газовая Нева Транзит). Конструкция газовой колонки Нева 4513 позволяет настраивать только силу пламени.

Весьма простой по конструкции считается советская модель газовой колонки Нева 3208, нередкими причинами ремонта которой являются поломки водяного блока. При этом конструкционная простота обеспечивает надежность функционирования.

Устройство и работа водогрея Нева Люкс 5514 похоже с тем, как функционирует колонка газовая Нева Транзит ВПГ 10е. Розжиг происходит с использованием запального фитиля, изменяется только сила подачи смеси газа. При этом профессионалы предостерегают от непрерывного рабочего режима колонки Нева Люкс, так как это в любом случае может отразиться на ее продуктивности.

Принцип работы газовых колонок

Схема внутреннего устройства классического газового водонагревателя.

Принцип работы газовой колонки довольно прост. Работает колонка следующим образом: холодная водопроводная вода пропускается через теплообменник устройства. Там она нагревается за счет горелок, которые расположены под теплообменником.

Кислород, который необходим для данного процесса, попадает по вентиляционной системе жилища естественным путем, а отработанные газы дыма уходят по специальному дымоходу, который предназначен только для газовой колонки. Горячая вода из колонки в раковину поступает по трубе.

Каждый из видов газовых колонок работает по-разному.

Например, при ручном способе включения устройства розжиг происходит методом зажигания газа спичкой, при этом горелка вспыхивает при повороте ручки подачи газа. Однако колонки с ручным методом работы уже устарели.

Схема установки самодельного проточного водонагревателя с многоточечным водоразбором.

На современных газовых колонках имеется два вида розжига: электронный и пьезорозжиг. При пьезорозжиге колонка включается при механическом усилии, преобразующемся в искру.

В данном случае оборудование включается с помощью кнопки, расположенной на лицевой панели. Пьезоэлемент дает искру, которая помогает зажечь запальник. Дальше все происходит автоматически: при открытии крана колонка зажигается, и начинает течь горячая вода.

Газовые колонки, включающиеся с помощью электронного розжига, считаются самыми качественными и надежными. Включаются такие устройства с помощью двух батареек, которые дают заряд для искры. Для такого вида колонок не нужны кнопки и спички. Для того чтобы включить ее, достаточно просто открыть кран. Обычно батареек хватает надолго.

Основные преимущества газовых колонок

Колонка фирмы Bosh

Газовые водонагревательные колонки на протяжении долгих десятилетий постоянно используется для получения воды необходимых температур.

Основные преимущества использования этого отопительного оборудования :

легкость во время использования;
экономия;
эстетичные внешние характеристики;
приемлемые размеры;
безопасность;
долговечность.

Главным критерием экономичности оборудования является его степень «прожорливости».

Потребители газовых колонок, которые имели опыт использования других нагревателей, отмечают что работа с такими устройствами является намного дешевле, чем с электрическими водонагревателями или устройствами, которые работают с помощью альтернативного топлива.

Это происходит из-за того, что природный газ, который затрачивается для «разогрева» воды, по себестоимости намного экономнее других «источников энергии», а с помощью современного оборудования можно достичь колоссальных результатов.

Рабочий принцип

Главная задача водяного узла в газовом обогревателе – запускать колонку после открытия крана, а еще давать ее нормальную работу, пока кран открыт. Также этот узел важен для регуляции потока входящей воды. Если водонапор будет недостаточным, редуктор будет также исполнять функцию защиты, мешая перегреванию колонки.

В основе функционирования водяного узла выступает действие потока воды на детали редуктора. Поступающая в колонку вода действует на диафрагму, а еще на диск (его называют еще грибком). Изменение их размещения действует на шток, который активирует клапан газового узла, за счёт чего к горелке начинает поступать газ.

Как только кран горячей воды закрывается, действующее на диафрагму и грибок давление уменьшается. Это уменьшает действие на газовый клапан, что приводит к перекрытию доступа газа и отключению прибора. Когда колонка газовая не включена, водяной узел не функционирует.

1 Основные элементы

Газовые колонки для воды — нагреватели проточного типа. От бойлера они отличаются отсутствием емкости для нагрева жидкости — в колонках температура воды повышается в процессе ее движения по трубам. Эти устройства были разработаны еще в начале ХХ века. Безусловно, новые модели обладают значительно большим функционалом в сравнении с колонками старого образца. Однако их конструкция и принцип работы не претерпели существенных изменений.

Схема устройства газовой колонки довольно проста. Конструкция этого агрегата состоит из следующих элементов:

1. Система розжига и запальник. Необходимы для запуска горелки.
2. Горелка и камера сгорания. Именно этот элемент конструкции обеспечивает тепловой энергией колонку.
3. Водяной бок. Отвечает за подачу воды.
4. Теплообменник. С его помощью тепловая энергия от камеры сгорания переходит к змеевику, в котором вода и нагревается.
5. Патрубок дымохода. Необходим для подключения агрегата к дымоходу и отвода продуктов сгорания.

Это основные элементы конструкции, которые присутствуют во всех моделях колонок, например Оазисе, Искре, львовской ВПГ и других. Самыми значительные различия между агрегатами заключаются в наличии или отсутствии различных систем защиты. Наиболее распространенные среди них:

1. Датчик тяги. Если в дымоходе пропадает тяга, колонка автоматически отключается.
2. Газовый клапан. Подача топлива будет перекрыта, если в магистрали снизилось давление.
3. Датчик пламени. Газ не будет поступать в агрегат, когда на протяжении нескольких секунд отсутствует огонь.

Колонки классифицируются в зависимости от типа камеры сгорания. Сегодня существуют агрегаты с открытой и закрытой камерой. Если с колонками первого типа все понятно и без объяснений, то о вторых стоит сказать пару слов. В их конструкцию входит дополнительный узел — вентиляторный. Он предназначен для принудительной подачи воздуха в зону горения топлива.

Основные неполадки и способы их исправить

Говоря о строении и принципах действия бытовой газовой колонки, а также о датчиках, встроенных в неё, стоит вкратце упомянуть о возможных сбоях и неполадках. Здесь мы не будем останавливаться на полном ремонте или замене колонки, а быстро пройдёмся по всем элементам, перечисленным в описании горелки, и опишем их неполадки, а также способы справится с ними своими руками.

Как уже упоминалось, основной элемент колонки — газовая горелка. Зачастую горелка гаснет из-за срабатывания датчиков безопасности, о которых мы уже говорили. Частые проблемы, которые приводят к такому сценарию — это загрязнение теплообменника сажей и накипью.

Причина слабого напора — образование накипи в трубах теплообменника. В таком случае, нужно снять теплообменник, и промыть трубы специальными жидкостями для удаления накипи.

На этом фото изображен загрязненный теплообменник. В данном случае нужно его снять и вычистить сажу. Если колонка размещена недалеко от кухонной плиты, возможно также загрязнение теплообменника пищевыми жирами

Если сгорание газа происходит не полностью, или же колонка долго эксплуатируется, в камере накапливается сажа с внешней стороны, что значительно понижает теплопроводность и качество нагрева воды.

Чтобы больше узнать о причинах слабого напора и тонкостях выполнения чистки, переходите, пожалуйста, по этой ссылке.

Если газовый клапан не открывается из-за слабого напора подаваемой воды, нужно извлечь фильтр, проверить насколько он забит и в случае необходимости – промыть. Если же недостаточный напор воды или газа, придется обращаться в соответствующую государственную службу.

Если протекает вода непосредственно из колонки, это значит, что нарушена герметичность в трубах. Необходимо разобрать их и заменить уплотнительные элементы. В случае необходимости, придется заменить сами трубы.

Отдельно стоит напомнить о неисправности водяной мембраны. Если колонка находится в эксплуатации долгое время, мембрана водяного узла изнашивается и её чувствительность значительно падает. Она перестаёт реагировать на низкое давление воды, и, соответственно, не даёт сигнала о том, что нужно зажечь горелку. В лучшем случае, ее следует менять раз в 5-6 лет.

Когда мембрана износилась, можно приобрести ремонтный комплект и выполнить замену своими силами. Водяной узел состоит из таких основных элементов, как резиновая мембрана, крышка, корпус и пластиковая тарелка с пружиной

Иногда проблема также в штоке, который двигается мембраной, его тоже можно заменить при необходимости, ведь существуют специальные ремонтные комплекты для этого.

Чтобы лучше разобраться с устройством своей модели газовой колонки, нужно внимательно изучить инструкцию к использованию и паспорт объекта. Это не только сэкономит ваше время и нервы, но и само по себе улучшит понимание того, как работает данный прибор.

Устройство колонки

Общие сведения

Газовая колонка для воды представляет собой проточный нагреватель. В отличие от бойлера, где нагревается емкость с водой, в колонках вода успевает нагреться в процессе протекания по трубам. Соответственно, никакой накопительной емкости они не имеют.

Проточные газовые водонагреватели были придуманы еще в начале прошлого века. За время своего существования они, конечно же, значительно усовершенствовались. Однако в целом конструкция и принцип работы газовой колонки не изменились.

Схема устройства колонки с открытой камерой сгорания

Основные элементы

Все существующие проточные газовые водонагреватели состоят из следующих основных элементов:

Запальник и система розжига. Обеспечивает розжиг горелки;
Камера сгорания и горелка. Важный элемент, который обеспечивает колонку тепловой энергией;
Водяной блок. Отвечает за подачу газа при включении воды, и перекрывает ее, когда кран с горячей водой закрывается;
Теплообменник. Передает тепло от камеры сгорания змеевику, в котором осуществляется нагрев воды;

На фото — теплообменник со змеевиком

Змеевик. Представляет собой спиралевидную трубу, расположенную вокруг теплообменника;
Патрубки воды и газа. Обеспечивают подключение колонки к газопроводу и трубопроводу;
Патрубок подключения дымохода. Обеспечивает соединение колонки с дымоходом, через которых осуществляется вывод продуктов сгорания наружу;
Блок управления. Позволяет изменять температуру нагрева и пр.

Современные колонки оснащают некоторыми элементами безопасности, такими как:

Датчик тяги дымохода — блокирует работу колонки в случае отсутствия тяги;
Газовый клапан – перекрывает газ в случае падения давления газа в магистрали;
Датчик наличия пламени – перекрывает газ, если колонка по каким-либо причинам не загорается в течение нескольких секунд.

Схема устройства современной колонки с закрытой камерой сгорания

Надо сказать, что все колонки различаются камерой сгорания. В зависимости от ее типа они делятся на два вида:

С открытой камерой сгорания. Название говорит само за себя;
С закрытой камерой сгорания. В этом случае воздух подается на горелку при помощи вентилятора. Как правило, такие приборы оснащают электронным блоком, который контролирует работу нагревателя.

Колонки, оснащенные электронными блоками управления, чаще всего работают на батарейках, что обеспечивает их автономность. Правда, существуют и модели, которые работают от сети.

В процессе горения газа нагревается теплообменник, который передает тепло змеевику
