Порядок и инструкция по замене стояка

Керамических

Еще древние римляне использовали обожженную глину для производства керамических труб, из которых строили системы для отвода дождевых вод и бытовых стоков. Сегодня керамические изделия составили успешную конкуренцию чугуну и пластмассе. По результатам исследований, эти материалы менее выносливы, чем керамика.

Для керамических труб свойственна:

• минимальная шероховатость внутренней (рабочей) полости. Благодаря этому качеству, обеспечивается высокая скорость потока, что исключает возможность задержки разного рода осадков на стенках системы;
• высокая механическая прочность;
• устойчивость к резким температурным изменениям;
• химическая инертность. Благодаря специальной глазури, покрывающей внутреннюю и внешнюю поверхность, особым конструкциям стыков, уплотняющим материалам, полностью исключается не только абразивный износ, но и воздействие сред щелочного и кислотного характера (уровень pH=0-14);
• высокая экологичность, что выражается в надежной защите содержимого канализации от контакта с окружающей средой.

Для изделий из керамики срок службы практически не имеет ограничений.

Правила безопасности при монтаже и ремонте труб из чугуна

Работая с чугуном, чтобы не получить травму, нужно надевать специальную одежду, перчатки или рукавицы. Запрещено пользоваться железным молотком. Если нет резинового инструмента, использовать деревянный. Респиратор, защитные очки помогут уберечь дыхательные пути и глаза от металлических осколков. Рабочее место слесаря сантехника должно отвечать требования противопожарных правил

Осторожность следует соблюдать и в домашних условиях

Производя работы с трубопроводом в квартире МКД, стоит помнить, что неквалифицированные действия могут привести к протечкам и попаданию стоков на нижнее этажи. Во избежания неприятностей стоит производить чеканку под руководством или с участием специалиста. Если же навыки отсутствуют совсем, правильнее обратиться к опытному сантехнику. В этом случае труба после чеканки прослужит долго.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

• климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
• технические свойства материалов, используемых при строительстве;
• специфические особенности трубопровода;
• глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
• рельеф местности;
• максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

1. при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
2. при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Изделия из пластика: преимущества и недостатки

С появлением полимеров, позволяющих изготавливать легкие и дешевые изделия, применение чугуна отошло на второй план. Данные коммуникации из сложных пластических масс.

Пластиковая канализационная труба — плюсы:

• высокопрочность;
• стойкость к коррозии;
• долгий эксплуатационный срок (до 60 лет);
• легкость конструкции, облегчающая ее транспортировку и монтаж;
• высокая пропускная способность изделия;
• невысокая стоимость. Средние цены на канализационные пластиковые трубы 50 мм в диаметре составляют 65 руб./м.п., 100 мм= 155 руб./м.п. (для чугунных соответственно 550 и 900 руб./м.п.).

Размеры пластиковых канализационных труб бывают стандартными, или индивидуальными (заказными). Они подбираются в зависимости от предполагаемой нагрузки на изделие. При обустройстве автономной сточной системы используют следующие диаметры канализационных пластиковых труб:

• 100-110-150 мм для стояков и центральных магистралей, подключения унитаза, биде;
• 40-50 мм — для разводочных линий, подсоединения мойки/раковины.

Пластиковая канализация прокладывается из труб:

• поливинилхлоридных (ПВХ);
• полипропиленовых (ПП);
• полиэтиленовых (ПЭТ).

Демонтаж чугунной трубы: как вытащить, отрезать, распилить и снять ее

Наиболее сложным этапом при замене старого трубопровода является демонтаж чугунной трубы, отслужившей свое.

Раньше при сооружении коммуникаций применялись трубы из чугуна, соединение которых происходило цементным раствором, серой или алюминием.

Трубопроводы, собранные с использованием последних двух веществ, поддаются разрушению с большим трудом, поэтому нужно приготовиться к длительным демонтажным работам. А о технологии их осуществления вам расскажет данная статья.

Прокладка новой канализации зачастую начинается с демонтажа старой

Общий ход работ

Сперва может показаться, что разборка устаревших коммуникаций – пустяковое дело, ведь ломать – не строить.

Однако здесь нужен как раз правильный, квалифицированный подход, ведь в противном случае легко повредить стояк, соединяющий сразу несколько квартир.

А это настоящая катастрофа, последствием которой станет необходимость замены общего стояка и, конечно же, безграничное возмущение соседей.

Демонтировать чугунную трубу следует осторожно, придерживаясь такой очередности:

1. Отключение подачи в квартиру водопроводной воды.
2. Отсоединение с помощью разводного ключа шланга, подающего воду в смывной бачок, от унитаза.
3. Демонтаж унитаза (необходимо открутить болты, крепящие его к полу).

Санузел после демонтажа унитаза

1. Освобождение помещения санузла от посторонних вещей и оборудования, которые могут помешать проведению замены трубопровода (биде, раковина, стиральная машина и т. п.).
2. Демонтаж старой системы канализации. В связи с тем, что чугун характеризуется высокой хрупкостью, трубы, находящиеся на некотором отдалении от стояка, можно легко разбить молотком.
3. Удаление труб, подведенных непосредственно к старому стояку.
4. Установка манжеты на раструб тройника. Предварительно нужно провести тщательное очищение раструба от старых смазочных веществ, которые препятствуют качественной установке новой канализационной системы.

Разрушение стыков горелкой

Если стыки чугунного трубопровода скреплены серой, это в разы осложняет задачу демонтажа. Однако у нас есть несколько советов касательно того, как разобрать чугунные трубы канализации в данном случае.

Как всякое химическое вещество, сера разрушается при определенных воздействиях, а именно – при длительном нагревании открытым пламенем.

Высокие температуры делают ее вязкой и пластичной, благодаря чему удаление вещества с поверхности становится простым.

Разогрев серы газовой горелкой

Чтобы демонтировать трубопровод, соединенный с применением серы, приготовьте молоток и зубило, а также газовую горелку для нагревания. Кстати, горелку можно заменить паяльной лампой.

При нагревании трубопровода лампой или горелкой в окружающее пространство будет выделяться вредный для здоровья газ – сернистый. Кроме того, открытый огонь также представляет опасность.

Поэтому меры по защите жизни, здоровья и окружающей обстановки обязательны.

Операции по нагреванию серы могут длиться несколько часов, чтобы продукты горения не нанесли вреда легким, понадобится противогаз, а для предупреждения случайного возгорания мебели и других элементов интерьера подойдет защитный экран из металла или асбеста.

Зачистка стыка отверткой

Возможные проблемы

Демонтаж старого трубопровода нужно осуществлять до максимально возможного предела, так как отрезать чугунную трубу лучше до места перехода его в раструб. Тогда стыкование нового пластикового трубопровода и чугунной трубы займет меньше времени и сил. Не раздумывайте над тем, чем разрезать чугунную трубу, воспользуйтесь болгаркой.

Как распилить чугунную трубу, если у вас нет болгарки? Возьмите ножовку по металлу и приступайте к работе, но это, естественно, увеличит продолжительность демонтажных операций.

Резка чугунной трубы болгаркой

Если попытки демонтажа увенчались неудачей, расстраиваться не стоит: в магазинах продаются переходные муфты, специально предназначенные для соединения чугунных и полимерных труб.

Иногда при разрезании пластиковых труб могут возникнуть затруднения. Попробуйте распилить ее по окружности наполовину, а после оказать несильное давление или произвести легкое вращение – труба лопнет.

Способы соединения деталей чугунного трубопровода

Сборка и установка нового участка чугунной трубы – задача сложная. Есть два способа соединений.

1. Муфта. Этот метод более подходит для безраструбных труб: специальная муфта обхватывает края деталей, которые подлежат соединению. Существуют муфты без резьбовых зажимов, состоящие из двух раструбов. В них вставляются торцы соединяемых деталей. метод не сложный, а надежность и качество сборки высокие.
2. В раструб. Это и есть самый распространенный вид, который еще называется «чеканка чугунных труб». Правильно выполненный процесс зачеканки позволяет эксплуатировать трубопровод без протеканий несколько десятков лет.

Чеканка канализационных труб из чугуна, соединенных «в раструб», выполняется с применением разных материалов. Самые известные – цемент или асбестоцементная смесь. Наиболее доступным способом чеканки является цементировочное соединение. Цемент не пропускает воду, способен расширяться и уплотняться при застывании.

Виды канализационных труб

Канализационные трубы, прежде всего, делятся на чугунные трубы и пластиковые.

Чугунные канализационные трубы

Канализационные трубы из чугуна применяют с давних времен, т.к. сталь абсолютно не подходит для монтажа систем канализации. Чугунные трубы обладают прочностью и значительной долговечностью, гарантийный срок службы чугунной канализации составляет 80 лет. Однако такие трубы имею и свои недостатки, такие как большая металлоемкость, шероховатость внутренней поверхности, которая создает сопротивление при движении воды, а так же способствует образованию наростов внутри трубы. Так же чугунные трубы имеют значительный вес, тем самым усложняя их монтаж. И еще один недостаток это высокая стоимость чугунных труб, т.к. производство чугуна само по себе имеет высокую стоимость.

Пластиковые канализационные трубы

С недавнего времени альтернативой чугунных труб стали пластиковые канализационные трубы, которые обладают рядом преимуществ, по сравнению с чугунными. Пластиковые канализационные трубы в первую очередь значительно дешевле и легче в монтаже. Они обладают малым весом (пластиковую трубу диаметром 200мм и длинной 6 метров может спокойно поднять один человек), гладкость внутренней поверхности значительно уменьшает сопротивление движению воды. Долговечность пластиковых труб составляет около 50 лет. Однако пластиковые канализационные трубы не обладают такой универсальностью в применении как чугунные, поэтому их делают из различных материалов, что бы достичь наиболее оптимального варианта для той или иной системы канализации.

Рассмотрим основные виды пластиковых канализационных труб:

1. Трубы из поливинилхлорида так называемые ПВХ трубы. Обычно такие трубы имеют серый или оранжевый цвет (для наружных сетей).

Канализационные трубы ПВХ обладают такими достоинствами как:

• Высокая прочность.
• Устойчивость к низким температурам.
• Механической и химической износостойкостью внутренней поверхности.

Однако ПВХ трубы боятся высоких температур, их максимальная рабочая температура составляет 40 С, а кратковременная 80 С. При превышении этой температуры канализационная труба теряет свои свойства, и значительно снижается срок ее службы.

ПВХ трубы применяются для наружных и внутренних систем канализации.

По классу прочности канализационные ПВХ трубы подразделяют на:

• легкие SN 2, применяются в случаях, когда система канализации не проходит через дороги и лежит на небольшой глубине;
• средние SN 4, прокладываются под небольшими дорогами;
• тяжелые SN 8 канализационные трубы используют для прокладки под автомагистралями и промышленными предприятиями.

2. Канализационные трубы из полипропилена ПП. Цвет таких трубы обычно серый.

По сравнению с ПВХ трубами полипропиленовые менее жесткие, в свою очередь ПП трубы обладают большей теплостойкостью и могут работать при температуре до 80 С. Поэтому их область применения это внутренние канализационные сети. Так же следует отметить что полипропиленовые трубы плохо горят.

Канализационные трубы из полипропилена не подходят для наружной канализациис прокладкой в грунте, так как имеют недостаточную жесткость, а так же могут быть повреждены грызунами.

3. Гофрированные трубы для наружной канализации из полиэтилена.

Такие трубы выпускаются диаметром 200 – 800 мм и используются исключительно для наружной канализации, там где требования к прочности особо велики. Гофрированные трубы можно укладывать в землю на глубину до 15 м.

Гофрированная канализационная труба состоит из наружной гофрированной стенки из толстого полиэтилена, которая и придает ей прочность, и внутренней гладкой стенки меньшей толщины, которая способствует беспрепятственному движению воды.

Некоторые производители изготавливают гофрированные канализационные трубы из полипропилена, что делает их устойчивыми к высоким температурам. Такие трубы обычно применяются на предприятиях, где необходима устойчивость к горячим производственным отходам.

Срок службы

В среднем, трубопроводы из чугуна работают без капитального ремонта 60-70 лет. При оптимальных условиях и бережной эксплуатации, трубы служат 100 и более лет. Своевременное обслуживание, регулярная замена стыков и поврежденных участков позволяют использовать трубопровод сколь угодно долго.

Указанный срок службы предполагает использование качественных труб и фитингов. В отношении чугуна, главное – антикоррозионная обработка. Она выполняется двухсторонним покрытием битумом или использованием забеленного чугуна. Антикоррозионное покрытие должно быть равномерным. Иначе, от мест брака начнется разрушение металла, что снизит его долговечность.

Увеличить срок службы поможет регулярная очистка труб от внутреннего и наружного налета. С последним справится сложнее, так как для этого необходимо получить доступ к поверхности труб, но с внутренними отложениями справится легче. Достаточно время от времени промывать трубопровод.

Основные положения санитарных норм и правил

В 1985 году были утверждены Санитарные Нормы и Правила, согласно которым должна производиться установка канализационных систем.

В этом же документе имеются рекомендации относительно нюансов проведения монтажных работ. В частности там содержится информация, касающаяся глубины укладки трубопровода и прочие важные моменты.

Когда работы производятся на участках с повышенной нагрузкой, оказываемой на поверхность грунта (к примеру, под дорожным полотном), укладывать изделия следует глубже, иногда на отметке 9 метров.

Документом регламентируется, как должен производиться монтаж канализационных труб в траншеях:

• В месте, где запланирована прокладка отвода канализации от частного домовладения, нужно в обязательном порядке уплотнить землю. Это позволит не допустить размыв инженерной конструкции грунтовыми водами во время обильно выпадающих атмосферных осадков.
• Прокладка наружного трубопровода считается правильно выполненной в том случае, если создан уклон магистрали, который должен составлять от 1 до 2 сантиметров на один погонный метр. Это требование необходимо соблюдать потому, что в бытовых канализационных конструкциях нет напорного давления.

Технологией прокладки канализационных труб в траншею предусмотрено, что в собственном доме в месте, где трубопровод круто изгибается, нужно обустроить специальный колодец.

Это позволяет сделать выполнение ремонтных работ более простым и в кратчайшие сроки поменять пришедший в негодность участок магистрали.

Аналогичным слоем следует засыпать канализационную магистраль сверху. Применение засыпки упростит доступ к трубопроводу при необходимости провести ремонт.

Специалисты рекомендуют также монтировать смотровые колодцы на участках, на которых имеются значительные перепады глубины прокладки труб. Если протяженность сети большая, их следует установить несколько, соблюдая промежуток около 25 метров.

Поэтапная расчеканка чугунных труб

В процессе ремонта канализационных коммуникаций своими руками самым сложным моментом может оказаться расчеканка чугунной трубы.

Такая манипуляция может потребоваться при ремонте или переустановке стояка. В этом случае необходимо очень аккуратно расчеканить патрубки чугунных труб. Поэтапно эту работу можно сделать так:

Сначала с помощью молотка легонько простучите раструб, при этом действовать необходимо аккуратно, чтобы его не разбить, поскольку неосторожность может привести к необратимым последствиям, например, замена всего стояка. Лучше использовать деревянный молоток.Если предыдущая закупорка была сделана с помощью каболки, то после простукивания раструб должен свободно шататься и его можно без дополнительных усилий вынуть

В таком случае сделайте следующее:раскачайте раструб из стороны в сторону;подденьте отверткой и немного потяните веревку;зацепите ее плоскогубцами;не спеша и осторожно вытяните веревку, раскачивая в процессе трубу. Если после простукивания труба не начала двигаться, значит, предыдущая зачеканка раструбов канализационных труб осуществлялась способом заливки серы

Лучше использовать деревянный молоток.Если предыдущая закупорка была сделана с помощью каболки, то после простукивания раструб должен свободно шататься и его можно без дополнительных усилий вынуть

В таком случае сделайте следующее:раскачайте раструб из стороны в сторону;подденьте отверткой и немного потяните веревку;зацепите ее плоскогубцами;не спеша и осторожно вытяните веревку, раскачивая в процессе трубу. Если после простукивания труба не начала двигаться, значит, предыдущая зачеканка раструбов канализационных труб осуществлялась способом заливки серы

В этом варианте нужно будет избавиться от нее путем выжигания

Для этого поступите следующим образом:аккуратно прогрейте трубу на стыке по всему диаметру паяльной лампой или горелкой;легко, стараясь не сломать стенки трубы, дальше простукивайте ее молотком;если раструб начнет шататься, пробуйте двигать его, используя разводной ключ.Обратите внимание, что работая с горелкой и серой обязательно, необходимо защитить дыхательные пути маской, чтобы не получить отравление ядовитыми испарениями.После удачного демонтажа, стенки раструба необходимо хорошо почистить с помощью зубила и стамески. Отдельное внимание уделите седлу раструба, поскольку сюда вы поместите уплотнительную резину.Предварительно покрыв специальным смазочным средством резиновый уплотнитель, поместите его в раструб.В резиновое кольцо поместите новый элемент конструкции

Полипропиленовых

Почему многие отдают предпочтение трубам из полипропилена?

Ответ банально прост:

• на них не действует коррозия;
• они химически пассивны к рабочим жидкостям и газам;
• отличаются простотой соединений в единый трубопровод;
• обладают огромной гаммой фурнитуры запорного и соединительного типа.

При необходимости, их можно легко отремонтировать, заменить, врезать в иную магистраль.

Изделия не нужно красить, поскольку они и так выглядят достаточно эстетично.

Водоснабжение, автоматические системы пожаротушения, конструкции для подачи воздуха и других газов, системы полива в сельском хозяйстве, отопительные сети – вот далеко не полный список сфер применения труб из полипропилена.

Термин службы полипропиленовых труб зависит от:

• температурных показателей носителя;
• рабочего давления;
• качества исходного материала, из которого сделаны трубы;
• от эксплуатационных условий коллектора и смонтированных узлов.

Существует специальная таблица срока службы полипропиленовых труб, в которой указана зависимость терминов эксплуатации от предельных значений давления и температуры носителя:

Эксплуатационный срок, годы	Рабочая температура, ⁰ С	MAX давление, кгс/см²
PN 10	PN 20	PN 25
10	22	13,5	21,7	33,8
25		13,2	26,4	33,0
50		12,8	25,7	32,4
10	50	13,9	23,6	21,7
25		8,1	16,1	20,0
50		7,3	14.7	18,4
10	72	5,3	10,7	13,3
25		4,5	9,1	11,9
50		4,3	8.5	10,8

Схема с негерметичной канализацией

Если вас интересует информация о канализации для частного дома и как правильно её сделать своими руками при составе семьи из четырёх человек, и чтобы это было выгодно

То при рассмотрении материала и выборе схемы, рекомендуем обратить внимание на систему, которая не герметична

Негерметичная канализация из ёмкости с отверстиями

В этом случае очень важно иметь достаточную территорию двора. Так как минимальное расстояние от жилой постройки и зданий хозяйственного назначения, должно быть, не менее десяти метров

Если, вы не прислушаетесь к этому требованию и проигнорируете его, жидкие накопления будут выходить из накопителя и подмывать фундамент построек.

Данные системы могут конструироваться из таких материалов:

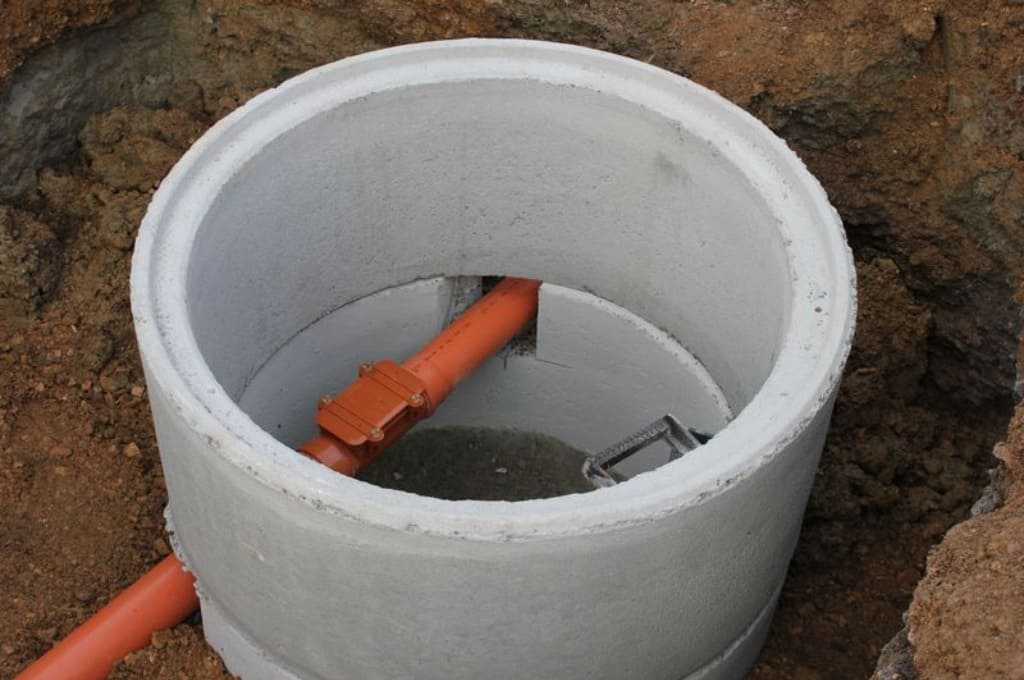

• бетонных колец, которые устанавливаются на дренажную подушку;
• кирпича;
• металлических и пластиковых ёмкостей, которые оснащены отверстиями и соединены между собой.

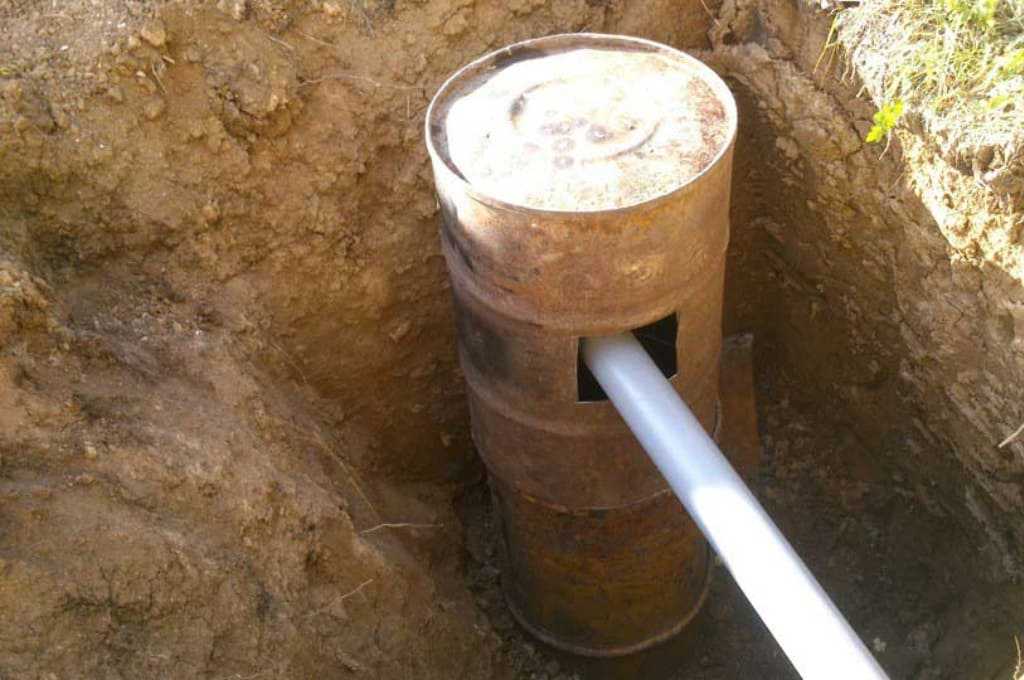

Если используются бочки, особенно металлические, то дренажная подушка должна быть изготовлена из гравия. В противном случае ёмкость под весом вдавится в неплотное основание грунта.

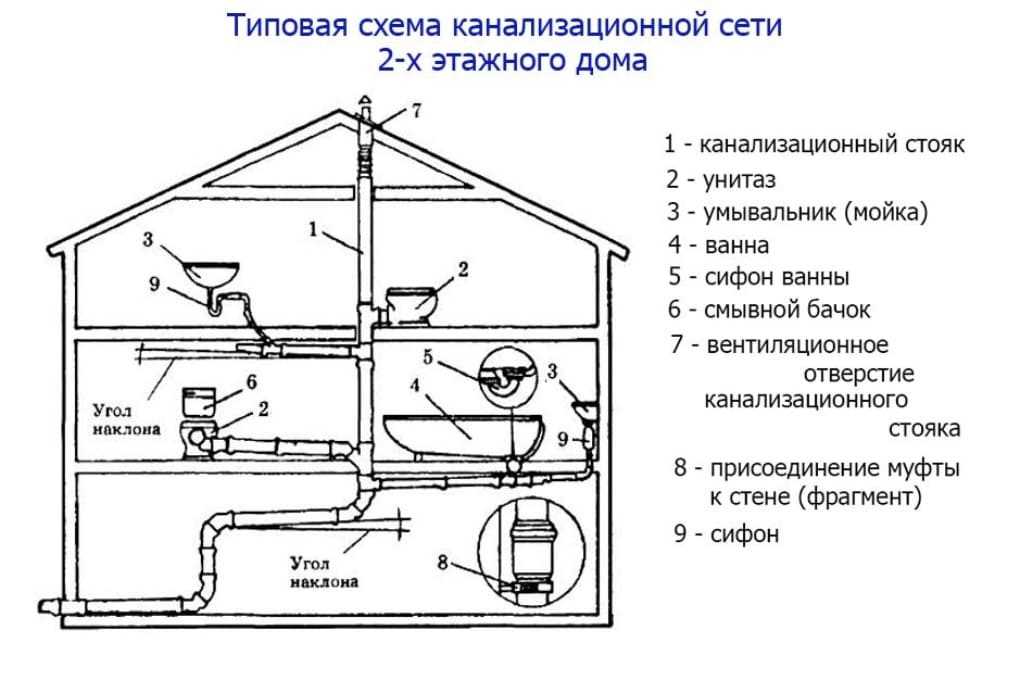

Схема канализации для двухэтажного дома

В процессе прокладки канализационных труб в частном доме своими руками, траншею нужно выкапывать под наклоном. Угол наклона желательно делать на три градуса, так канализация, будет эффективней выполнять свои функции. Что касается глубины прокладки, то в каждом случае она разная. Но нужно отталкиваться от площади участком и подъездов к дому.

Это были перечислены самые популярные схемы организации канализационных систем для собственного дома и дачного участка. Остальные схемы, неактуальны для таких территорий.
