Скачать технические указания по проектированию и строительству дождевой канализации

Что входит в систему

Эти системы по принципу работы очень схожи канализационными септиками, функция которых не просто принимать и хранить бытовые нечистоты, но также отстаивать их, очищать в несколько этапов, а затем через фильтры выводить в почвенный грунт.

Также и здесь, в таких системах, как локальные очистные сооружения, дождевая и талая вода, смывающая за собой различный мусор, всевозможные масла, промышленные отходы, нефтепродукты, устаревшие стройматериалы.

Включает в себя такие элементы:

  • аккумулирующая емкость;
  • уловители и разделители воды от песка, нефти, масла, краски, бензина и других тяжелых жидкостей;
  • сорбирующий фильтр;
  • контрольный резервуар в виде колодца, где берутся пробы на степень очищения воды.

Камера разделения потока

Такие конструкции нужны для того, чтобы можно было за один раз принять большое количество водяных потоков. А чтобы система не была перегружена, воды поступают в специальную камеру, где порционно разделяются и подаются в сорбционные и фильтрационные камеры.

По подводящему к очистному сооружению коллектору или трубам стоки подаются в емкость разделительной камеры.

Если уровень объема воды превышается, тогда лишние стоки через определенный участок трубопровода сбрасываются напрямую в объект сброса ливневых стоков, которые снова могут попасть следующим уже заходом в камеру.

Аккумулирующая емкость

Функция аккумуляции состоит в том, чтобы на какое-то время задержать часть ливневых стоков, чтобы уберечь всю систему от перегрузки, особенно в периоды дождливых сезонов или сильных ливней.

Такая емкость освобождается от воды постепенно по мере угасания интенсивности дождя. Время для сбора ливневых потоков и наполнение такой емкости за сутки признано самым оптимальным.

Пескоуловитель

Такие резервуары в очистных сооружениях просто необходимы. Их фильтры разработаны специально таким образом, чтобы можно было эффективно и максимально задержать песок.

Однако они удерживают не только песок, но и многие другие минеральные частицы на 65-75%, находящихся во всей сточной массе.

Здесь принцип работы таков, что песок задерживается при помощи торможения скорости подачи всей ливневой массы:

  • в первом отсеке пескоуловителя тяжелые частицы осаживаются сразу;
  • во втором – под воздействием пластмассовых пластин, располагающихся под определенным наклоном, песок сползает вниз;
  • в третьем – очищенные от песка стоки самотеком попадают в следующий отсек.

Пескоуловитель очищают от осадка при помощи ассенизаторной машины.

Нефтеуловитель

Устройство нефтеуловителя позволяет разделять и очищать воду от любого масла, бензина, керосина и прочих жирных жидкостей, тяжелее и плотнее воды.

Здесь работают гравитационное поле и такое явление как коалисценция – слияние жирных капель или частиц путем притяжения.

В первом отсеке, как и в пескоуловителе, уменьшается скорость поступающих ливневых стоков, где взвешенные частицы оседают.

Второй отсек – это и есть коалисцентный модуль, где частицы жиров укрупняются и всплывают.

А в третьем отсеке происходит то же самое, что и в пескоуловителе – очищенные воды собираются и подаются в следующую камеру на дальнейшую обработку.

Сорбционный фильтр

Такие фильтры применяются для доочистки ливневых вод, чтобы подать их потому в контрольный колодец.

Здесь стоки очищаются от тонких и очень мелких взвешенных частиц, а также от нефтепродуктов с высокими оценками эмульгирования.

Слой твердого сорбента впитывает и поглощает все вредные вещества, и просачивает очищенную воду в водоприемный колодец. В этом слое присутствуют активные угли различных марок, поэтому сорбент является экологически чистым.

В любой квартире или доме все канализационные трубы по виду их расположения или назначению можно разбить на 3 основных вида

1. Вертикальные

2. Горизонтальные.

3. Переходные.

Кроме труб в систему канализации входят сифоны и непосредственно сантехприборы.

Рисунок 1. Простейшая схема канализации двухэтажного дома.

К вертикальным трубопроводам относятся стояки, проходящие через все этажи.

На рисунке 1 стояк от второго до первого этажа показан зеленым цветом, стояк от первого этажа до точки поворота в подвале показан темно-зеленым цветом, так как объем воды, проходящий через этот стояк может быть в 2 раза больше. Труба, ведущая от стояка на крышу, показана серым цветом. Дело в том, что по этой трубе сточные воды не текут, а предназначена она для вентиляции канализации и для снижения перепадов давления при смыве большого количества воды. А снижение перепадов давления необходимо для того, чтобы из сифонов сантехприборов не вымывалась вода, выражаясь научным языком — не срывались гидрозатворы.

В подвале или в подполье стояки подсоединяются к выпуску

к одному выпуску может подсоединяться несколько стояков. На рисунке 1 выпуск — горизонтальная труба — показан синим цветом. Выпуск идет в придомовой канализационный колодец, оттуда труба идет в колодец внутридворовой канализации и далее, пока сточные воды не доберутся до очистных сооружений, но это уже не наша тема, хотя принцип расчета канализационных труб вплоть до очистных сооружений такой же как и для внутридомовой канализации.

Виды ливневой канализации

Проектирование дождевой канализации требует от
разработчика знания способов сбора и транспортировки стоков.  Существуют разные варианты конструкции
ливневой системы водоотведения. По способу транспортировки:

  • закрытые каналы. Вода поступает в приемные колодцы, откуда по подземной системе труб проходит к очистным сооружениям, или к точке сброса. Самый сложный вариант, требующий точного расчета сечения труб, определения количества стоков и т.п.;
  • открытые линии. Стоки движутся по надземной системе лотков или желобов. Вариант удобен простотой обслуживания и прочистки каналов. Часто используется в городских условиях, где в составе дождевой воды присутствует большое количество мусора и песка;
  • смешанные. Они состоят из открытых и закрытых участков. Этот вариант встречается чаще всего, так как позволяет сэкономить на земляных работах.

По способу сбора воды:

  • точечные. Это система приемных колодцев, соединенная трубами. Она собирает стоки с низин, участков под водосточными трубами и т.п.;

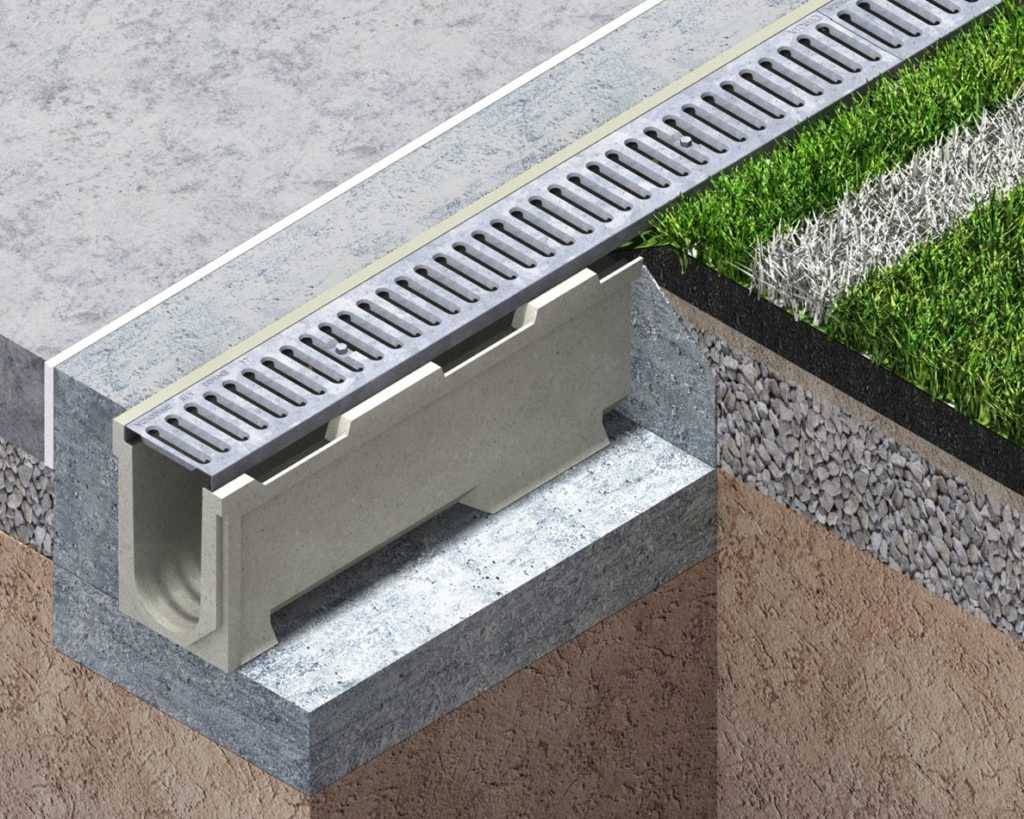

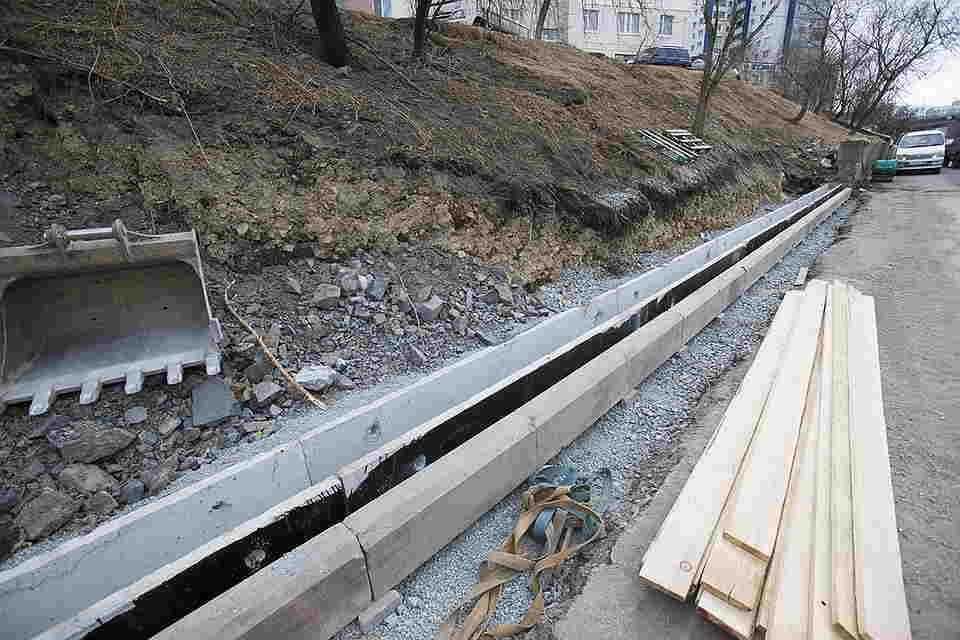

  • линейные. Состоят из протяженных приемных желобов. Это хороший способ сбора влаги с больших площадей, асфальтированных стоянок и прочих участков.

Выбор подходящего варианта обусловлен
важными критериями:

  • конфигурацией и планировкой участка;
  • состоянием его поверхности;
  • способом ее использования.

Необходимо учесть, что
эффективный сбор стоков понадобится в любом случае. Правильно составленная схема ливневой канализации
обеспечивает максимально полное отведение дождевых стоков. Иначе вода начнет
стекаться в низины, проникать в подвалы, разрушать фундамент зданий и
сооружений.

Необходимость очистки ливневых сточных вод

Очистные установки и системы нашей компании сепарируют все виды загрязнений, которыми весьма богаты ливневые и талые сточные воды. Согласно действующим в нашей стране нормам и правилам, эти стоки могут сбрасываться в окружающую среду только тогда, когда содержание в них вредных для экологии и здоровья человека веществ не превышает определенных нормативов. То оборудование для очистки ливневых стоков, которое предлагает наша компания, позволяют гарантированно довести их до необходимых кондиций. Следует также заметить, что неочищенные ливневые и талые сточные воды опасны также для зданий и сооружений. Химические примеси, которые в них содержатся, повреждают гидроизоляцию, в результате чего начинается разрушение фундаментов, а также подземных инженерных коммуникаций. Из-за повышенной влажности на элементах конструкций появляется грибок, который наносит им серьезный вред. Таким образом, очищать ливневые сточные воды нужно не только потому, что того требуют надзорные природоохранные органы, но и по исключительно практическим соображениям.

Этапы очистки ливневых стоков

Современными очистными сооружениями ливневых сточных вод производства нашей компании удаление вредных примесей осуществляется в несколько этапов:

  • Отделение песка и других механических примесей;
  • Очистка ливневых стоков от нефтепродуктов;
  • Обеззараживание стоков.

На первом этапе очистки сточные воды попадают в пескоотделители. Они представляют собой горизонтально или вертикально расположенные резервуары, в которых скорость течения стоков замедляется, и под воздействием сил гравитации имеющиеся в них механические примеси оседают на дно.

Далее сточные воды в такое устройство, как маслобензоотделитель. В нем производится сепарация эмульгированных нефтепродуктов: они концентрируются в достаточно крупные капли и всплывают на поверхность, образуя пленку. В нее в итоге попадают и мельчайшие частицы взвеси. Если ливневые стоки имеют повышенное содержание нефтепродуктов, то в очистных сооружениях предусматривается установка сорбционного блока. Основным его элементом является угольный фильтр, с помощью которого производится доочистка сточных вод.

На последнем этапе осуществляется обеззараживание ливневых стоков. В очистных сооружениях «Флотенк» для этого используются специальные модули, следуя через которые сточные воды облучаются ультрафиолетом.

Для того чтобы существенно упростить и облегчить эксплуатацию и обслуживание этих комплексов оборудования, наша компания оснащает их автоматизированными системами управления очистки производственно ливневых стоков. Чаще всего они используются на очистных сооружениях крупных промышленных объектов, коттеджных поселков и т.п.

Обновлено: 12.04.2018

103583

Что учитывают при расчёте?

Под каждый частный строительный объект (эксплуатируемый участок территории) проектирование индивидуальной является обычным делом.

Однако за основу всегда берутся решения, характерные для типовых проектов строительства ливневки. Типовые решения по умолчанию предполагают обращение к техническим расчётам, прежде чем начнётся строительство системы.

Расчёты выполняются с оглядкой на СНиП и с учётом следующих факторов, характерных для конкретной местности и объекта:

  • норма осадков за год;
  • свойства грунта;
  • площадь объекта;
  • масса отводимых вод;
  • требуемая площадь стока.

Кроме сведений о массе отводимых осадков, остальную информацию можно получить через обращение в местную метеослужбу. А условное количество отводимых продуктов атмосферных осадков рассчитывается по формуле, где в качестве расчётных данных берётся площадь водосборного участка и параметр интенсивности этих осадков.

Галерея изображений

Математический вид формулы:

М = (А * 20) * S * k,

В ней соответственно:

  • М – масса отводимых вод;
  • А – интенсивность атмосферных осадков в течение 20 минут;
  • S – водосборная площадь (для кровли ещё и + 30% общей площади стен здания);
  • k – коэффициент поглощения влаги материалом объекта.

В качестве материалов объекта часто выступают кровельные покрытия (k=1); бетонные и асфальтовые сооружения (k=0,9); грунт (k=0,75); щебень, гравий (k=0,45).

Выбор автономной системы очистки

Подбор оборудования, которое будет включено в ливневые очистные сооружения сточных вод, производится по результатам исследований и расчетов:

  1. исследуется грунт в месте предполагаемого расположения очистного сооружения для подбора параметров установки (глубины промерзания, залегания сточных вод и так далее);
  2. исследуются химический состав дождевых осадков, а так же наличие в них иных не растворяемых частиц для определения фильтров, необходимых для очистки жидкости;

Вышеперечисленные исследования проводятся в лабораториях квалифицированными специалистами.

  1. рассчитывается объем осадков в регионе нахождения сооружения. Это требуется для определения объема составляющих элементов очистного сооружения;

Для самостоятельного определения объема дождевых вод применяется формула:

Объем = q20 ∙ F ∙ φ, где

  • F – площадь участка, с которого требуется собирать дождевую воду для очищения;
  • φ — коэффициент, основывающийся на приоритетном покрытии участка (представлен в таблице ниже);
  • q20 – величина, характеризующая средний уровень осадков в регионе (примеры в таблице ниже).

Таблица коэффициента φ

Таблица значений величины q20

Регион q20
Москва 80
Нижний Новгород 90
Саранск, Мордовия 80
Казань 80
Самара 70
Пенза 80
  1. определяется место сброса очищенных стоков. Здесь могут рассматриваться варианты для сбора чистой воды и дальнейшего ее использования или утилизация в придорожные канавы или другие водоемы;
  2. составляется схема расположения элементов очистной системы.

Проект очистных сооружений и выбор места их установки желательно составлять специалистам или при их непосредственном содействии.

Укладка дренажных труб своими руками, как укладывать правильно

Зачем нужен дренаж

Прежде, чем наслаждаться отдыхом на природе, владельцу земельного участка необходимо приложить немало усилий для его благоустройства. Большое количество земельных наделов за городской чертой характеризуются переувлажнением почвы.

Чтобы избавиться от лишней влажности на участке создают дренажную конструкцию, представляющую собой искусственно проложенный в почве отток жидкости, состоящий из системы каналов или трубопроводов. Попав в них, вода перемещается в сторону накопительных специально оборудованных колодцев и резервуаров или выводится за пределы придомовой территории.

На практике владельца участка должен насторожить ряд признаков наличия избыточной влаги, которые свидетельствуют о необходимости обустроить дренаж:

  • произрастание на участке большого количества влаголюбивых растений;
  • периодическое появление или постоянное наличие в подвалах и погребах построек грунтовых вод;
  • образование после дождя плохо подсыхающих луж.

Но как показывает практика, отсутствие вышеназванных признаков не свидетельствует о том, что не существует проблем с переувлажнением и о том, что они не появятся в дальнейшем. Оптимальным решением может стать консультация специалиста, который определит степень увлажнения почвы на местности и необходимость проведения дренажных работ.

Варианты устройства дренажной системы

Решая как укладывать дренажные трубы, следует знать о существовании нескольких способов создания водоотводящих конструкций:

  1. Создание траншей с щебнем и песком. Дренажная система закрытого типа – это выкопанные в земле канавы и траншеи, которые заполняют слоем щебня, а сверху помещают песок. Часто на приусадебных участках используют эффективную конструкцию под названием «елочка» – к центральной магистрали подводят второстепенные трубопроводы.

Монтаж перфорированных труб

До того, как выполняется установка дренажных труб, производятся расчеты и выбираются стройматериалы.

  • посезонного уровня грунтовых вод;
  • характеристики почвы и структуры грунта;
  • объема влаги, находящейся в виде паводковых вод и атмосферных осадков.

Всю эту информацию можно запросить в региональном отделении земресурсов. На основании полученных данных специалисты произведут расчеты и узнают, необходимую глубину траншей и параметры труб.

Когда выполняется укладка дренажных труб своими руками, следует отдать предпочтение изделиям из пластмассы. Устройство пластмассовых труб отличается простотой – они имеют два слоя из полиэтилена или ПВХ, благодаря чему изделия прослужат минимум 50 лет даже при условии их монтажа на большой глубине.

Порядок укладки дренажных труб своими руками

Создание дренажной конструкции начинают с разметки территории, согласно заранее составленной схеме. Потом копают траншеи с глубиной, которая была установлена при расчетах. Для определения их ширины к наружному диаметру труб добавляют 40 сантиметров. Также не следует забывать про уклон дренажной трубы около 3°.

Трубы, обернутые геотканью, укладывают на подушку. Соединение дренажных труб выполняют при помощи специальных муфт.

На завершающем этапе производят обратную засыпку – выполняя все действия в обратном порядке. Сверху труб насыпают слоями щебень, песок и грунт, ранее вынутый из канавы. Поверх при желании укладывают дерн.

  • несоответствие глубины вырытой траншеи потребностям системы, что может завершиться нарушением водного баланса на приусадебном участке;
  • использование дренажных труб не того типа, который следовало задействовать. В итоге построенная конструкция быстро выйдет из строя;
  • неверно выполненный угол наклона дренажа. Это приводит к неправильной работе системы, а на местности возникают серьезные проблемы с соблюдением водного режима.

Если укладку дренажных труб можно сделать самостоятельно, то доверить проведение расчетов и составление схемы следует специалистам

Выполняя достаточно простую работу, необходимо следовать инструкции, обращая особенное внимание на угол уклона системы, на надежность соединения элементов, правильность обустройства смотровых колодцев

Составляющие элементы водоотлива для крыши

Ливневая система состоит из таких элементов:

  1. Желоб. Это главная часть конструкции, которая фиксируется непосредственно под скатом кровельного материала и принимает потоки воды. Устанавливается он по периметру сооружения под небольшим уклоном.
  2. Воронка. С ее помощью вода направляется в сливную трубу. Для предупреждения попадания крупного мусора или листьев воронку в верхней ее части лучше оснастить защитной сеткой.
  3. Элементы для слива жидкости в канализацию.
  4. Внутренние и внешние углы.Применяются в сложной конструкции.
  5. Муфты. Они служат для соединения желобов, если конструкция длинная.
  6. Колено. Элемент устанавливается в нижней части слива и отводит жидкость дальше от сооружения.
  7. Кронштейны и хомуты. Это соединительные элементы для труб и фиксации желобов.
  8. Заглушка. Она устанавливается для ограничения потока воды.

Приобрести можно как стандартную систему, так и заказать изготовление индивидуального проекта.

Требования для ливневой канализации школ

Основной регламентирующий документ по проектированию ливневых канализаций – Технические указания (актуализированное издание 01.02.2020 г.). Строительные нормы собраны в СНиП II-65-73 «Общеобразовательные школы и школы-интернаты».

Основной расчет, который необходимо сделать проектировщику – пропускная способность системы. Она рассчитывается по таблицам СНиП 2.04.03-85, где приведен объем выпадаемых осадков.

В сеть дождевой канализации допускается сток следующих видов жидкостей:

  • Дождевая и талая вода в результате падения атмосферных осадков.
  • Конденсат и вода от охлаждающего оборудования.
  • Вода, получаемая после мытья дорожек, тротуаров, придомовой территории.
  • Производственные стоки (без биологического загрязнения).
  • Жидкости, допущенные к стоку по требованиям санитарно-эпидемиологической службы.

Нельзя использовать ливневую канализацию школ для утилизации:

  • Агрессивных жидкостей с высоким содержанием биологического загрязнения, с нарушением предельно допустимых концентраций (по СЭС или ТУ).
  • Жидкость, температура которой выше +40 градусов Цельсия.
  • Воду со специфическими загрязнениями.
  • Талую и дождевую воду с высоким содержанием грязи, со следами нефтепродуктов. Если требуется утилизация стоков от мойки автомобилей или иного оборудования, необходима установка грязеуловителей и маслоотстойников.

В Технических указаниях рекомендуется:

  • Если на территории расположено несколько больших зданий, желательно объединять ливневые сети в единую систему.
  • Использование дождевой и талой воды повторно (для технических нужд, полива, мытья дорог).
  • Если площадь кровли и территории достаточно большая, рекомендуется не использовать городские коммуникации, а создавать собственную кустовую дождевую сеть.
  • При наличии рядом протекающих рек и ручьев проектировщикам рекомендуется включить ливневую сеть школы в систему водоотвода, используя природные водоемы.
  • Перед выпуском стоков в городские коммуникации необходимо производить их очистку.

Допускаются отклонения от требований Технических указаний и ТУ в местах со сложившейся застройкой. Могут быть изменены требования к местонахождению трасс, установке дождеприемников, коллекторов.

Нормативно-правовая база. Общеобразовательные учреждения:

  • ФЗ №384 – «Технический регламент о безопасности зданий и сооружений».
  • СП 118.13330.2012 – актуализированная редакция свода правил для общественных зданий.
  • СП 251.1325800.2016 – правила проектирования (общие положения, требования к инженерным коммуникациям, требования к безопасности).
  • СНиП II-Л.4-62 – составы и площади общественных зданий.
  • ГОСТ 27751-2014 – стандарты надежности возводимых конструкций.
  • ГОСТ 31937-2011 – методика обследования и мониторинга состояния недвижимости.
  • СП 12.13130.2009 – применяется для определения категории помещений.
  • СП 140.13330.2012 – свод правил проектирования городской среды.
  • СанПиН 2.4.1.3049-13 – содержит требования к организации санитарно-эпидемиологического контроля.

Нормативно-правовая база. Проектирование и строительство дождевой канализации:

  • СНиП II-32-74 – основной документ для работы с канализацией.
  • Технические условия по проектированию дождевой канализации – описаны основные положения по проектированию, обслуживанию, монтажу ливневой канализации школ.
  • СНиП III-3-81 – применим для приемки вводимых в эксплуатацию объектов.
  • СНиП III-20-74 – нормы и правила для кровельных конструкций.
  • СНиП III-8-76 – используется, если проводятся земляные работы.

После получения расчетов, обследования объекта, геологии формируется пакет документов на ливневую канализацию школы, который включает в себя:

Обслуживание ливневой канализации и очистка труб

Своевременное обслуживание ливневой канализации заключается в прочистке и удалении мусора из труб и желобов, но специфика этих процедур существенно отличается от работ по .

Основные этапы работы:

  • защитные решетки вскрываются и ремонтируются, либо заменяются на новые, если это необходимо;
  • очистка ливневых труб — на длинных участках они прочищаются через специальные смотровые колодцы;
  • проверка точности работы контрольных датчиков.

Своевременное обслуживание ливневой канализации позволит обеспечить бесперебойный отвод сточных вод и позитивно скажется на экологии. Ведь мусор и ил, которые оседают в желобах и трубах, способны аккумулировать вредные вещества.

Не забывайте, что в период эксплуатации дренажные колодцы и выпуски труб нужно плотно закрывать заглушками и люками, это позволит сберечь их от мусора.

Также стоит периодически проверять дренажный колодец на скапливание в нем осадка из частиц грунта и песка, ведь из-за больших накоплений грязь попадает в трубы. Чтобы не допустить этого, дренаж нужно не забывать чистить.

Это делается самостоятельно при наличии необходимого оборудования, либо можно обратиться к специалистам компании “Чисто Честно” за профессиональной помощью в обслуживании ливневой канализации.

Предназначение и специфика устройства ливневки

Ливневой канализацией называют комплекс устройств и каналов, осуществляющий сбор, фильтрацию и отвод атмосферной влаги в фильтрационные поля, специальные водоемы, резервуары. Задача ее состоит в устранении излишков влаги, создающих дискомфорт, разрушающих конструкции и сокращающих жизненный цикл растений.

Ливневка представляет собой линейную сеть, включающую такие стандартные элементы, как:

    • дождеприемники, представленные воронками, поддонами, линейными лотками, осуществляющими сбор воды;
    • желоба, трубы, лотки, транспортирующие воду к пескоуловителям – устройствам фильтрации, и дальше к коллекторам, кюветам, водоемам, к полям разгрузки;
    • смотровые колодцы, требующиеся для контроля ливневой системы;

фильтры, пескоуловители, удерживающие частицы грунта, растительные волокна и мусор, защищающие сеть от загрязнения.

Ливневка представляет собой комплекс каналов и устройств, выполняющих сбор излишков атмосферной влаги, их фильтрацию и отвод сначала в коллекторный колодец, затем к местам разгрузки

Варианты дождеприемников для устройства ливневки: слева придверный поддон, в середине принимающая воду из водостока воронка, справа желоб с пескоулавливателем

Все элементы объединяются в целостную систему, работающую по линейной или точечной технологии. Если каналы ливневой канализации прокладываются в грунте, для их сооружения используют трубы. В поверхностных канавах устанавливают желоба и лотки из пластика, асбеста или бетона.

Классификация по способу сбора стоков

В зависимости от принципа сбора, согласно которому выполняется устройство ливневой канализации, все существующие ливневки делятся на два типа.

Точечные системы, в состав которых входят дождеприемники, устанавливаемые под желобами внутренних и наружных водостоков. Каждое принимающее атмосферную воду устройство соединяется с общей магистралью. Согласно техническим условиям дождеприемники оборудуются специальными решетками и пескоуловителями, предотвращающими проникновение внутрь системы взвешенных частичек почвы, растительных остатков, мусора.

Точечный тип ливневки: дождеприемник устанавливается под водостоком, принимающая воду воронка оборудуется сеткой для фильтрации и внутренней корзиной для сбора сора

Линейный тип ливневки, являющийся сетью каналов, проложенных под землей или в незначительно заглубленных траншеях. Собирающие и перемещающие воду лотки, проложенные открытым способом, также оборудуются пескоуловителями и оснащаются решетками. Только решетки устанавливаются вдоль всей линии. В отличие от точечной схемы линейная канализация собирает воду не только с кровельных водостоков, но и с дорожек, с площадок, покрытых бетоном, вымощенных тротуарным кирпичом. Этот тип канализации «охватывает» и обрабатывает больше объектов.

Линейная схема ливневки может охватывать большую территорию, отводить стоки не только с кровли, но и с благоустроенных площадок, с тротуаров, и с тех сторон дома, где из-за специфики скатной конструкции нет водостоков

Ориентируясь на конструктивные отличия и степень охвата территории, выбирается тип системы. Однако это не основополагающие критерии выбора. В основном ливневая канализация на даче устраивается согласно имеющемуся в конкретной области опыту организации и эксплуатации ливневых канализаций. Отталкиваясь от него, определяют и тип прокладки каналов, и глубину их заложения.

Особенности проектирования

При составлении проекта и подготовке рабочих документов должны учитываться требования, которые предъявляются к каждой части строящегося объекта:

  • Канализационные стоки проходят несколько ступеней очистки. Это необходимо для соответствия нормам и требованиям допустимых загрязнений.
  • Надежность, длительная эксплуатация сооружений.
  • Рациональное распределение энергетических ресурсов.
  • Повышение эффективности установок при использовании модульных конструкций.

Очистные сооружения должны соответствовать следующим требованиям:

  • Постоянная проверка качества очистки с использованием отборников проб входящих и выходящих сточных вод.
  • Технологическое оборудование с автоматическими узлами.
  • Наличие байпасных трубопроводов, дающих возможность непрерывно работать станции на случай ремонта или осмотра в целях профилактики.
  • Обеспечение свободного доступа к основным конструкционным элементам и оборудованию для проведения обслуживающих мероприятий.

Проектирование очистных сооружений канализации необходимо для строительства объектов, не причиняющих вред экологии.

Пример расчета ливневой канализации ↑

Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.

Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы

В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м² (0,01 га), расположенного в одном из населенных пунктов Московской области:

  1. Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:

Qr =80·0,01 = 0,8 л/с

  1. Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:

Q = Qr = 0,8 л/с

  1. Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:
  • диаметр 50 мм, уклон 0,03;
  • диаметр 63 мм, уклон 0,02;
  • диаметр 75 мм (и выше), уклон 0,01.

Уклон трубы обратно пропорционален ее диаметру

  1. Материал трубопровода.

СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.

  1. Глубина прокладки подземной части.

Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.

  1. Монтаж стояков.

Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.

  1. Охранная зона.

СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.

Типовая схема ливневки частного дома

Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др.  Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.

Биологическая очистка

В отличие от механической очистки, биологическая всецело зависит от жизнеспособных бактерий и микроорганизмов, которые по сути итак находятся в почве, воде и других средах и выполняют свою ассенизаторскую работу.

Живые микроорганизмы потребляют или перерабатывают также и ливневые стоки, благодаря чему вода в отстойниках отстаивается и разделяется на ил и очищенную воду, которая перетекает во второй резервуар, где также проходит такую же очистку.

Производительность таких очистительных сооружений от 10 куб. м в сутки, что способно выявить высокие показатели обслуживания средних населенных пунктов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
